Cảm biến áp suất khí quyển GEOKON 4580-1 Vibrating Wire Barometer – Bù áp suất khí quyển cho Piezometer dây rung

GEOKON Model 4580-1 Vibrating Wire Barometer là cảm biến đo biến thiên áp suất khí quyển sử dụng công nghệ Vibrating Wire – dây rung, được GEOKON thiết kế đặc biệt để phục vụ việc hiệu chỉnh ảnh hưởng của áp suất khí quyển đối với các Vibrating Wire Piezometer không thông hơi (unvented).

Đây là ứng dụng rất quan trọng trong quan trắc nước ngầm và áp lực nước lỗ rỗng. Piezometer unvented không chỉ phản ứng với thay đổi áp suất nước mà còn chịu ảnh hưởng bởi biến động áp suất khí quyển. Model 4580-1 cung cấp dữ liệu barometric pressure tại cùng khu vực quan trắc để thực hiện hiệu chỉnh dữ liệu Piezometer. GEOKON hiệu chuẩn từng barometer tại nhà máy và quy chiếu kết quả về absolute barometric pressure, đơn vị millibar.

Bài viết được trình bày theo định hướng nội dung kỹ thuật dành cho kỹ sư thiết kế, kỹ sư bảo trì, nhà máy, chủ đầu tư và EPC của Ngọc Huy Dương.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

GEOKON 4580-1 Vibrating Wire Barometer là gì?

Model 4580-1 là một Vibrating Wire Barometer dùng để đo sự thay đổi của áp suất khí quyển.

Ứng dụng chính được GEOKON nêu rõ là cung cấp dữ liệu để hiệu chỉnh các Piezometer dây rung loại không thông hơi đặt gần đó. Các cảm biến Piezometer này phản ứng đồng thời với thay đổi của áp suất nước và áp suất khí quyển, do đó barometric correction có thể cần thiết khi xử lý số liệu.

GEOKON Model 4580-1 đặc biệt phù hợp với các hệ thống quan trắc:

• Mực nước ngầm.
• Áp lực nước lỗ rỗng.
• Đập và nền đập.
• Hố đào sâu.
• Hầm và công trình ngầm.
• Mái dốc.
• Embankment.
• Công trình có nhiều Piezometer dây rung unvented.
• Hệ thống Data Logger quan trắc địa kỹ thuật dài hạn.

Trong một mạng quan trắc, một barometer được bố trí tại khu vực dự án có thể cung cấp dữ liệu áp suất khí quyển đồng thời với dữ liệu từ các Piezometer để phục vụ bước xử lý sau đo.

Vì sao Piezometer cần hiệu chỉnh áp suất khí quyển?

Đây là điểm quan trọng nhất để hiểu vai trò của Model 4580-1.

Một unvented pressure transducer hoặc Piezometer có reference pressure bên trong cảm biến được cách ly với khí quyển. Khi atmospheric pressure thay đổi, giá trị pressure mà cảm biến nhận được cũng có thể thay đổi mặc dù áp lực nước thực tế không thay đổi tương ứng.

GEOKON đưa ra một ví dụ đáng chú ý: nếu bỏ qua sự thay đổi barometric pressure từ 29 đến 31 inHg, sai số có thể xấp xỉ 1 psi, tương đương khoảng 2,3 ft cột nước khi theo dõi water level trong giếng.

Do đó, GEOKON yêu cầu ghi lại barometric pressure tại thời điểm thực hiện mỗi phép đo khi cần áp dụng barometric correction.

Một hệ thống điển hình có thể được hình dung như sau:

Unvented VW Piezometers → Data Logger
GEOKON 4580-1 Barometer → Data Logger
↓
Barometric correction
↓
Áp lực nước/mực nước sau hiệu chỉnh

Nguyên lý hoạt động của GEOKON 4580-1

Model 4580-1 sử dụng cấu trúc double diaphragm capsule kết nối với một Vibrating Wire Sensor và được bố trí bên trong pressure chamber.

Đối với riêng phiên bản 4580-1 Barometer, pressure chamber được evacuated – hút chân không.

Khi áp suất khí quyển bên ngoài tác động lên capsule:

Atmospheric pressure thay đổi
→ capsule bị nén hoặc giãn
→ lực tác động lên vibrating wire thay đổi
→ tension của dây thay đổi
→ frequency thay đổi
→ readout/Data Logger ghi nhận tín hiệu
→ calibration chuyển tín hiệu thành áp suất.

GEOKON cho biết sự thay đổi tension tỷ lệ với pressure; dựa trên calibration của từng cảm biến, áp suất có thể được xác định từ tín hiệu Vibrating Wire.

Tại sao sử dụng công nghệ Vibrating Wire?

Vibrating Wire là công nghệ được GEOKON sử dụng rộng rãi trong các hệ thống instrumentation địa kỹ thuật.

Tín hiệu đầu ra về cơ bản dựa trên frequency của dây rung. Dòng Vibrating Wire của GEOKON được thiết kế cho những chương trình monitoring dài hạn, nơi khả năng duy trì tín hiệu ổn định và truyền tín hiệu qua cáp dài có giá trị lớn.

Datasheet GEOKON nêu rằng các thiết bị Vibrating Wire thuộc họ này có độ ổn định dài hạn cao và tín hiệu tần số không bị ảnh hưởng bởi thay đổi cable resistance do nối dây, thay đổi chiều dài hoặc điện trở tại terminal theo cách các hệ đo phụ thuộc điện trở có thể gặp phải.

Điều này thuận lợi khi barometer được tích hợp chung vào hệ thống Data Logger của dự án.

Thông số kỹ thuật GEOKON Model 4580-1

GEOKON lưu ý 200 mbar là standard range, và các range khác có thể được cung cấp theo yêu cầu. Resolution cũng phụ thuộc vào hệ thống readout được sử dụng.

Standard Range 200 mbar có ý nghĩa gì?

GEOKON công bố Standard Range = 200 mbar cho Model 4580-1.

Điểm cần lưu ý là Model 4580-1 được thiết kế chủ yếu để theo dõi barometric pressure changes phục vụ instrumentation, không nên hiểu đơn giản range 200 mbar là một tuyên bố rằng thiết bị chỉ đọc absolute atmospheric pressure từ 0 đến 200 mbar.

Cảm biến được factory-calibrated và giá trị được quy chiếu về absolute barometric reading. Với dự án có điều kiện độ cao hoặc dải áp suất đặc biệt, GEOKON cho phép yêu cầu range khác.

Độ phân giải 0,025% F.S.

GEOKON công bố:

Resolution: 0,025% Full Scale

và ghi chú thông số này phụ thuộc vào hệ thống readout.

Với standard range 200 mbar, 0,025% F.S. tương đương về mặt tỷ lệ với khoảng:

0,05 mbar

Đây là phép quy đổi từ specification của hãng để minh họa độ lớn của resolution; không nên đồng nhất giá trị này với total measurement accuracy.

Độ chính xác ±0,1% F.S.

Accuracy được GEOKON công bố:

±0,1% Full Scale.

Với range 200 mbar, tỷ lệ này tương ứng khoảng:

±0,2 mbar F.S.

Datasheet GEOKON lưu ý accuracy được xác lập trong điều kiện phòng thí nghiệm.

Kết quả của toàn bộ hệ thống ngoài thực địa còn chịu ảnh hưởng từ installation, orientation, nhiệt độ, calibration, readout và quá trình xử lý dữ liệu.

Linearity

GEOKON công bố:

Standard linearity: <0,5% F.S.

và cung cấp tùy chọn:

±0,1% F.S.

Nếu hồ sơ kỹ thuật của dự án yêu cầu linearity cao hơn cấu hình tiêu chuẩn, cần ghi rõ yêu cầu này trong RFQ/PO.

Thermal Zero Shift thấp

Theo datasheet của GEOKON, Model 4580-1 có:

Thermal Zero Shift <0,01% F.S./°C.

Đây là thông số đáng chú ý vì barometric monitoring thường diễn ra ngoài hiện trường, nơi nhiệt độ môi trường có thể thay đổi đáng kể theo ngày và mùa.

Manual đồng thời cho biết transducer vẫn có một thermal coefficient nhỏ và trong trường hợp môi trường nhiệt độ không ổn định, temperature correction có thể được thực hiện bằng dữ liệu từ thermistor tích hợp.

Nhiệt độ hoạt động

Temperature range tiêu chuẩn:

−20°C đến +80°C.

GEOKON cũng cho biết phiên bản nhiệt độ cao tùy chỉnh có thể được cung cấp theo yêu cầu.

Với dự án có điều kiện môi trường vượt phạm vi trên, cần xác nhận cấu hình trực tiếp trước khi đặt hàng thay vì giả định cảm biến tiêu chuẩn có thể hoạt động ngoài specification.

Absolute barometric pressure và sea-level pressure

Đây là một chi tiết kỹ thuật dễ gây nhầm lẫn khi sử dụng barometer.

Manual GEOKON ghi rõ các barometric sensor được hiệu chuẩn tại nhà máy và referenced to an absolute barometric reading in millibars.

GEOKON cũng lưu ý rằng các factory readings sau ngày 21/03/1995 đại diện cho absolute pressure, thay vì giá trị barometric pressure được hiệu chỉnh về sea level như trước đó.

Điều này có nghĩa là dữ liệu Model 4580-1 dùng cho instrumentation nên được xử lý như áp suất thực tại vị trí cảm biến, không nên tự động thay bằng giá trị “sea-level pressure” thường xuất hiện trong một số ứng dụng khí tượng.

Hiệu chỉnh áp suất khí quyển bằng GEOKON 4580-1

Theo hướng dẫn của GEOKON, barometric correction có thể biểu diễn:

S Correction = (S1 − S0) × F

Trong đó:

• S1: giá trị barometer hiện tại.
• S0: giá trị barometer tại thời điểm field zero ban đầu.
• F: conversion factor để đưa barometric pressure về cùng engineering unit với cảm biến áp suất cần hiệu chỉnh.

Sau đó, barometric correction được trừ khỏi giá trị pressure calculation của sensor.

Ví dụ, nếu Piezometer sử dụng kPa thì dữ liệu barometer phải được chuyển sang kPa trước khi áp dụng correction.

GEOKON đưa ra conversion:

1 inHg = 3,3863 kPa

và:

1 inHg = 0,003386 MPa.

Không nên áp dụng correction một cách máy móc

GEOKON đặc biệt cảnh báo rằng công thức correction nói trên giả định các điều kiện lý tưởng.

Ví dụ, nếu giếng được sealed và không kết nối thủy lực đầy đủ với khí quyển, ảnh hưởng của barometric pressure lên water pressure có thể bị suy giảm. Khi đó, áp dụng toàn bộ correction lý thuyết có thể tạo ra overcorrection.

Trong trường hợp này, GEOKON khuyến nghị:

• Ghi barometric pressure độc lập.
• Ghi pressure response của Piezometer.
• So sánh sự tương quan giữa hai chuỗi dữ liệu.
• Xác lập correction factor phù hợp với điều kiện thực tế của site.

Đây là điểm đặc biệt quan trọng với các chương trình groundwater monitoring yêu cầu độ tin cậy cao.

Cách lắp đặt GEOKON 4580-1

GEOKON khuyến nghị Model 4580-1 thường được lắp trong một vented enclosure.

Cảm biến phải đặt:

Theo phương thẳng đứng, với cable đi ra phía trên.

Nguyên nhân là Model 4580-1 nhạy với vị trí lắp đặt.

Manual của GEOKON cho biết việc đảo sensor từ vertical cable-end-up sang vertical-down có thể tạo thay đổi khoảng 30–50 digits; điều này là bình thường đối với cấu tạo của thiết bị. Nếu sensor duy trì cố định cùng một orientation trong quá trình sử dụng thì hiện tượng này không phải vấn đề.

Vì vậy, không nên:

• Đặt barometer tự do trên mặt bàn rồi thay đổi orientation.
• Di chuyển sensor thường xuyên sau khi lấy zero.
• Lắp nghiêng nếu calibration và installation yêu cầu vertical.
• Tháo sensor và lắp lại với orientation khác mà không kiểm tra lại zero.

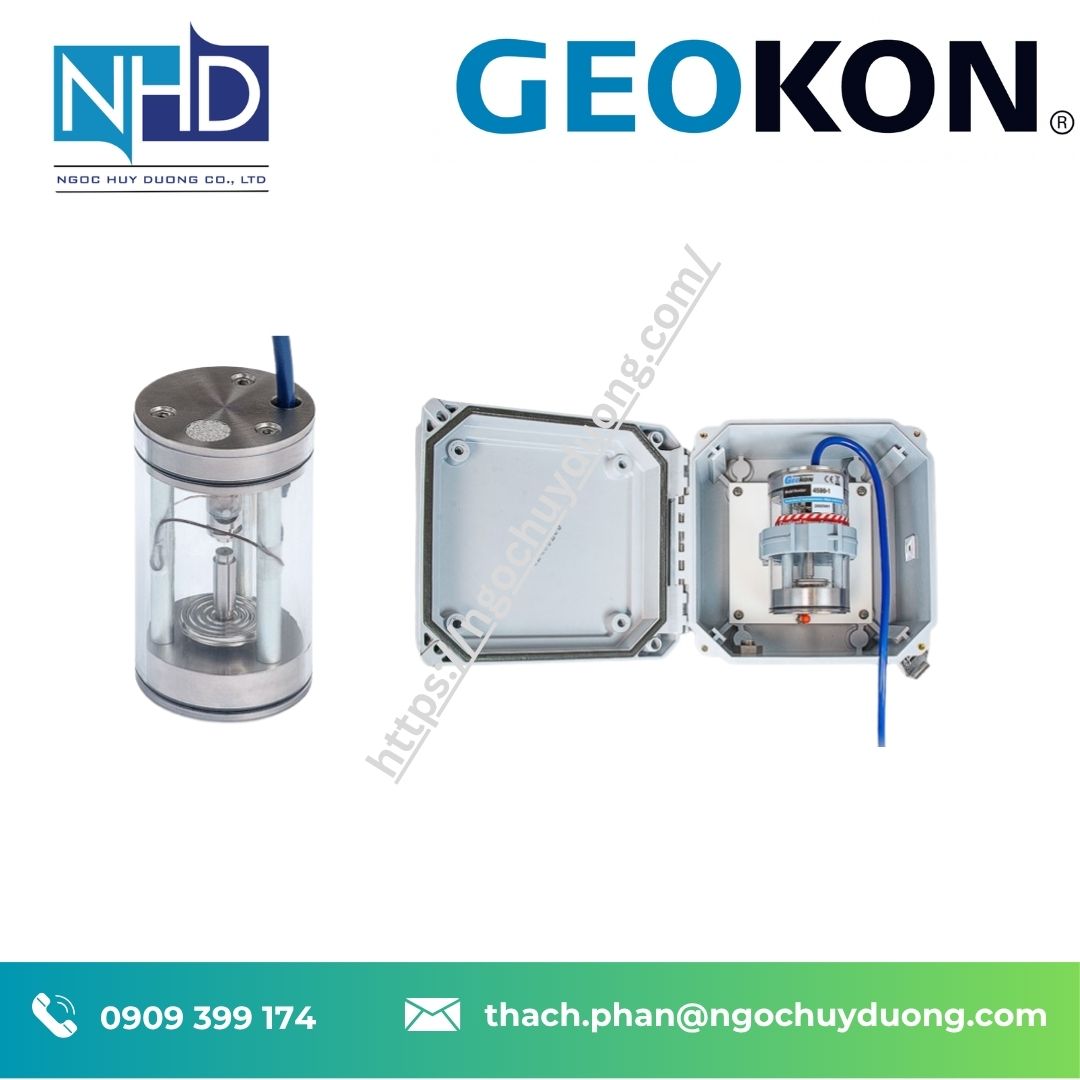

Model 4580-1-ENCL Protective Enclosure

GEOKON cung cấp enclosure chuyên dụng:

Model 4580-1-ENCL

cho Model 4580-1 Barometer.

Theo manual, enclosure cần được lắp với vent side down, sau đó sensor được cố định vào clamp bên trong và cable được giữ đúng vị trí trước khi đóng nắp.

Enclosure phải được thông hơi vì sensor cần cảm nhận áp suất khí quyển xung quanh.

Cấu hình có thể mô tả:

Không khí môi trường
→ Vented enclosure
→ GEOKON 4580-1
→ VW cable
→ Readout/Data Logger
→ Barometric correction.

Kiểm tra sau khi lắp đặt

Sau khi installation, GEOKON khuyến nghị lấy đồng thời một số reading với một barometer địa phương có độ chính xác phù hợp để xác định đúng điểm bắt đầu cho chuỗi số liệu tại site.

Đây là bước hữu ích trong commissioning vì Model 4580-1 được factory calibrated nhưng:

• Elevation tại công trường khác factory.
• Temperature khác.
• Sensor có thể chịu ảnh hưởng trong quá trình vận chuyển.
• Orientation phải được cố định sau installation.

Kiểm tra sensor trước khi lắp

GEOKON yêu cầu function test trước khi đưa sensor vào sử dụng ngoài hiện trường.

Các bước chính gồm:

1. Kết nối 4580-1 với readout dự kiến sử dụng.
2. Kiểm tra tín hiệu phải mạnh và ổn định.
3. Kiểm tra temperature reading có phù hợp ambient temperature.
4. So sánh zero reading với calibration report.
5. Áp dụng barometric/temperature correction khi cần.
6. Kiểm tra continuity của cable và sensor.

GEOKON nêu rằng site zero sau hiệu chỉnh nên tương ứng factory reading trong khoảng 20 digits ở bước preliminary check.

Lưu ý về shock trong quá trình vận chuyển

Manual cũng chỉ ra rằng sensor khá nhạy với shock.

Việc vận chuyển hoặc handling mạnh có thể gây zero shift. GEOKON cho biết nếu thay đổi vượt 100 units, nên kiểm tra bằng cách theo dõi sensor trong vài ngày ở nhiệt độ càng ổn định càng tốt.

Vì vậy Model 4580-1 là instrumentation sensor, không nên được xử lý như một pressure switch hoặc thiết bị công nghiệp chịu va đập thông thường.

Kết nối với Data Logger

Trang sản phẩm GEOKON hiện liệt kê các nhóm Data Logger tương thích với 4580-1 gồm:

• LoRa®
• Cellular
• Wi-Fi®
• Local
• Satellite
• Multi-Channel CR6

Điều này cho phép Model 4580-1 được tích hợp vào hệ thống monitoring tự động tùy theo kiến trúc truyền dữ liệu của dự án.

Ví dụ:

VW Piezometers + 4580-1 Barometer
→ Data Logger
→ Cellular/LoRa/Wi-Fi/Satellite
→ Server/Dashboard
→ xử lý barometric correction
→ theo dõi groundwater/pore pressure.

Cấu hình cụ thể còn phụ thuộc số lượng channel, loại logger và hệ thống thu thập dữ liệu được sử dụng.

Readout tương thích

GEOKON liệt kê:

• Handheld Readout
• VW Analyzer

trong nhóm Compatible Readouts của Model 4580-1.

Handheld readout phù hợp cho:

• Commissioning.
• Kiểm tra sensor.
• Đo định kỳ.
• Troubleshooting.
• So sánh với Data Logger.

Đối với hệ thống vận hành liên tục, Data Logger thường phù hợp hơn để bảo đảm pressure và barometric data được ghi cùng timeline.

Model 4580-1 và Piezometer unvented

Đây là cấu hình ứng dụng quan trọng nhất của sản phẩm.

Ví dụ dự án sử dụng nhiều GEOKON unvented VW Piezometers:

Piezometer 1
Piezometer 2
Piezometer 3
Piezometer n

Các Piezometer đều có thể chịu ảnh hưởng bởi cùng atmospheric pressure tại công trường.

Model 4580-1 ghi lại biến động atmospheric pressure tại khu vực để dữ liệu từ các sensor này có cơ sở thực hiện barometric correction.

Điều này đặc biệt quan trọng với các pressure range thấp, nơi một biến thiên tương đối nhỏ của atmospheric pressure có thể chiếm tỷ lệ đáng kể so với biến thiên water pressure thực tế.

Model 4580-1 khác 4580-2V và 4580-3V như thế nào?

Ba model cùng thuộc họ 4580 nhưng chức năng khác nhau.

Datasheet GEOKON công bố cả ba model có resolution 0,025% F.S., accuracy ±0,1% F.S. và temperature range −20°C đến +80°C.

Model 4580-2V và 4580-3V là các transducer được vented về khí quyển. GEOKON cho biết với loại vented, barometric pressure tác động lên cả hai phía của pressure capsule và do đó tự động được triệt tiêu về nguyên lý.

Ngược lại:

4580-1 không phải water-level transducer.
Nó được thiết kế để đo atmospheric pressure phục vụ correction.

Khi nào nên dùng 4580-1 thay vì vented Piezometer?

4580-1 phù hợp khi:

• Hệ thống sử dụng unvented VW Piezometers.
• Có nhiều sensor cần cùng một nguồn barometric reference.
• Cần Data Logger tự động.
• Muốn tránh vent tube chạy tới từng sensor.
• Monitoring kéo dài.
• Dữ liệu atmospheric pressure cần lưu độc lập.

Vented transducer phù hợp khi:

• Muốn barometric compensation xảy ra trực tiếp tại sensor.
• Ứng dụng chủ yếu là water level.
• Có khả năng quản lý vent tube và moisture trap.

GEOKON lưu ý vented Piezometers cần nhiều bảo trì hơn vì hơi ẩm có thể đi vào transducer qua vent system nếu hệ thống desiccant không được quản lý đúng.

Vì vậy, lựa chọn unvented sensor + barometer hay vented sensor nên dựa trên kiến trúc monitoring tổng thể, không chỉ dựa trên giá một đầu đo.

Model 4580-1 trong hệ thống quan trắc nước ngầm

Một cấu hình thực tế có thể bao gồm:

VW Piezometers trong boreholes
↓
Instrumentation cable

4580-1 Barometer tại trạm monitoring
↓
Instrumentation cable

GEOKON Data Logger
↓
Remote communication
↓
Database / monitoring software
↓
Barometric correction và phân tích dữ liệu

Lợi thế của cách bố trí này là barometric data và Piezometer data có thể được timestamp theo cùng hệ thống thu thập dữ liệu.

Ứng dụng trong quan trắc đập

Các đập đất và đập bê tông thường sử dụng mạng Piezometer để theo dõi:

• Pore water pressure.
• Uplift pressure.
• Groundwater elevation.
• Điều kiện thấm.

Datasheet GEOKON liệt kê groundwater elevations, pore water pressures và uplift pressures in dam foundations trong nhóm ứng dụng của dòng Vibrating Wire pressure instrumentation.

Khi sử dụng Piezometer unvented, Model 4580-1 có thể cung cấp dữ liệu atmospheric pressure để xử lý ảnh hưởng barometric lên chuỗi pressure measurement.

Ứng dụng trong hầm và công trình ngầm

GEOKON cũng liệt kê water pressures behind tunnel linings trong nhóm ứng dụng pressure monitoring.

Trong một hệ thống có nhiều Piezometer ở các section khác nhau, 4580-1 có thể được bố trí ở vị trí đại diện trên mặt đất hoặc trạm instrumentation, miễn là điều kiện lắp đặt đáp ứng yêu cầu của GEOKON.

Ứng dụng trong hố đào sâu và nền móng

Groundwater monitoring quanh deep excavation thường yêu cầu phát hiện các thay đổi nhỏ của piezometric pressure.

Nếu biến động atmospheric pressure không được xem xét, một phần biến thiên trong dataset có thể bị hiểu nhầm là sự thay đổi của groundwater condition.

Barometer cho phép kỹ sư có thêm một chuỗi dữ liệu môi trường để tách ảnh hưởng này trong quá trình analysis.

Environmental factors cần ghi nhận cùng dữ liệu

GEOKON khuyến nghị không chỉ ghi pressure mà còn theo dõi các yếu tố môi trường có thể ảnh hưởng đến hệ thống hoặc kết cấu.

Manual nêu các ví dụ gồm:

• Rainfall.
• Tidal level.
• Temperature.
• Barometric changes.
• Weather.
• Blasting.
• Traffic.
• Nearby construction.
• Excavation/fill sequence.
• Seasonal changes.

Do đó, Model 4580-1 không chỉ hỗ trợ mathematical correction mà còn cung cấp một environmental variable hữu ích khi đánh giá xu hướng dữ liệu theo thời gian.

Ưu điểm của GEOKON Model 4580-1

Được thiết kế chuyên cho barometric correction

Đây không phải một barometer khí tượng thông thường được đưa vào hệ geotechnical monitoring một cách gián tiếp.

GEOKON thiết kế 4580-1 với mục đích cụ thể là đo atmospheric pressure changes và hỗ trợ correction cho nearby unvented vibrating wire piezometers.

Cùng công nghệ Vibrating Wire với hệ instrumentation

Việc sử dụng VW output giúp Model 4580-1 thuận tiện khi kết hợp với mạng cảm biến Vibrating Wire của GEOKON.

Factory calibrated

Mỗi barometric sensor được hiệu chuẩn tại GEOKON và referenced tới absolute barometric reading in millibars.

Độ phân giải cao

GEOKON công bố resolution 0,025% F.S., tùy thuộc readout.

Thermal zero shift thấp

<0,01% F.S./°C theo datasheet hiện hành.

Hỗ trợ monitoring tự động

Có thể tích hợp với các giải pháp Data Logger/communication mà GEOKON liệt kê như Cellular, LoRa, Wi-Fi, Satellite và CR6.

Những lưu ý quan trọng khi sử dụng

Giữ sensor theo đúng orientation

4580-1 nhạy với vị trí. GEOKON yêu cầu lắp vertical, cable end up.

Dùng enclosure thông hơi

Không được đặt barometer trong một enclosure kín hoàn toàn, vì cảm biến cần tiếp xúc với atmospheric pressure của môi trường cần đo.

Không thay sea-level weather pressure cho absolute site pressure một cách tùy ý

GEOKON sử dụng absolute barometric reference cho cảm biến hiện hành.

Đồng bộ thời gian với Piezometer

Barometric reading sử dụng để correction cần tương ứng với thời điểm Piezometer reading.

Không áp dụng 100% correction khi site không đáp ứng giả định

Đặc biệt với sealed wells hoặc hệ thống có barometric response bị attenuation, nên xác định correlation thực tế.

Thông tin cần cung cấp khi yêu cầu báo giá GEOKON 4580-1

Để xác định cấu hình phù hợp, nên cung cấp:

• Model: 4580-1 Vibrating Wire Barometer.
• Số lượng.
• Có yêu cầu 4580-1-ENCL hay không.
• Chiều dài cable.
• Loại Data Logger hiện hữu.
• Số lượng VW Piezometers trong hệ thống.
• Model/range các Piezometer.
• Yêu cầu communication: Local, Cellular, LoRa, Wi-Fi hay Satellite.
• Nhiệt độ môi trường.
• Cao độ site.
• Yêu cầu calibration documentation.
• Yêu cầu linearity đặc biệt nếu có.

Tại sao nên mua tại Ngọc Huy Dương?

Theo hồ sơ nội dung doanh nghiệp, Ngọc Huy Dương có hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, định hướng cung cấp sản phẩm chính hãng cùng hỗ trợ kỹ thuật và dịch vụ sau bán hàng.

Với GEOKON 4580-1, việc lựa chọn thiết bị cần được xem xét cùng toàn bộ hệ thống Piezometer, Data Logger, cable và phương pháp xử lý barometric correction thay vì chỉ đặt mua barometer độc lập.

Liên hệ – Đặt hàng GEOKON Model 4580-1 Vibrating Wire Barometer

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: thach.phan@ngochuyduong.com
Hotline: 0909 399 174

Để được tư vấn GEOKON 4580-1 Vibrating Wire Barometer, vui lòng gửi số lượng Piezometer, model/range cảm biến, chiều dài cable và cấu hình Data Logger của hệ thống.

Thông tin liên hệ này được trình bày theo template nội dung website của Ngọc Huy Dương.

FAQ – Câu hỏi thường gặp về GEOKON 4580-1

1. GEOKON 4580-1 dùng để làm gì?

Model 4580-1 đo sự thay đổi áp suất khí quyển. Ứng dụng chính được GEOKON nêu là cung cấp dữ liệu để hiệu chỉnh ảnh hưởng barometric pressure lên các unvented Vibrating Wire Piezometers gần đó.

2. Dải đo tiêu chuẩn của GEOKON 4580-1 là bao nhiêu?

GEOKON công bố standard range 200 mbar. Các range khác có thể được cung cấp theo yêu cầu. Resolution là 0,025% F.S. và accuracy là ±0,1% F.S.

3. GEOKON 4580-1 phải lắp theo hướng nào?

GEOKON yêu cầu thông thường lắp cảm biến theo phương thẳng đứng, đầu cable hướng lên trên, bên trong vented enclosure. Sensor nhạy với orientation nên cần duy trì vị trí ổn định sau installation.

4. Có bắt buộc dùng 4580-1 với mọi Piezometer không?

Không. Model 4580-1 đặc biệt hữu ích với unvented Piezometers cần barometric correction. GEOKON cho biết các Model 4580-2V/3V dạng vented cho atmospheric pressure tác động lên cả hai phía capsule và do đó tự động triệt tiêu ảnh hưởng này về nguyên lý.

5. GEOKON 4580-1 có kết nối Data Logger được không?

Có. Trang sản phẩm hiện liệt kê các nhóm Data Logger tương thích gồm LoRa, Cellular, Wi-Fi, Local, Satellite và Multi-Channel CR6, cùng Handheld Readout và VW Analyzer.

Lưu ý: GEOKON duy trì chính sách rà soát thiết kế liên tục và có thể thay đổi sản phẩm hoặc specification mà không báo trước. Vì vậy đối với hồ sơ thầu/PO, nên xác nhận lại range, cable, enclosure, readout/Data Logger và revision tài liệu tại thời điểm đặt hàng.
