Piezometer Casagrande GEOKON Model 4590 – Giải pháp quan trắc áp lực nước lỗ rỗng và mực nước ngầm

GEOKON Model 4590 Casagrande Standpipe Piezometer là thiết bị quan trắc địa kỹ thuật dạng ống đứng, được thiết kế để theo dõi áp lực nước lỗ rỗng, mực nước ngầm và phục vụ lấy mẫu nước ngầm trong các công trình địa kỹ thuật, nền móng, đập, mái dốc và các hệ thống thoát nước.

Thiết bị sử dụng một đầu lọc xốp Casagrande được kết nối với ống PVC dẫn lên bề mặt. Nước từ vùng đất cần quan trắc đi qua phần tử lọc và cân bằng trong ống đứng tại cao độ piezometric tương ứng. Mực nước sau đó có thể được xác định bằng thiết bị đo mực nước, trong đó GEOKON đề xuất sử dụng Solinst Model 101 Water Level Meter.

Ngọc Huy Dương cung cấp giải pháp thiết bị đo lường và quan trắc công nghiệp, hỗ trợ khách hàng lựa chọn cấu hình Piezometer phù hợp với điều kiện địa chất và yêu cầu dự án.

Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

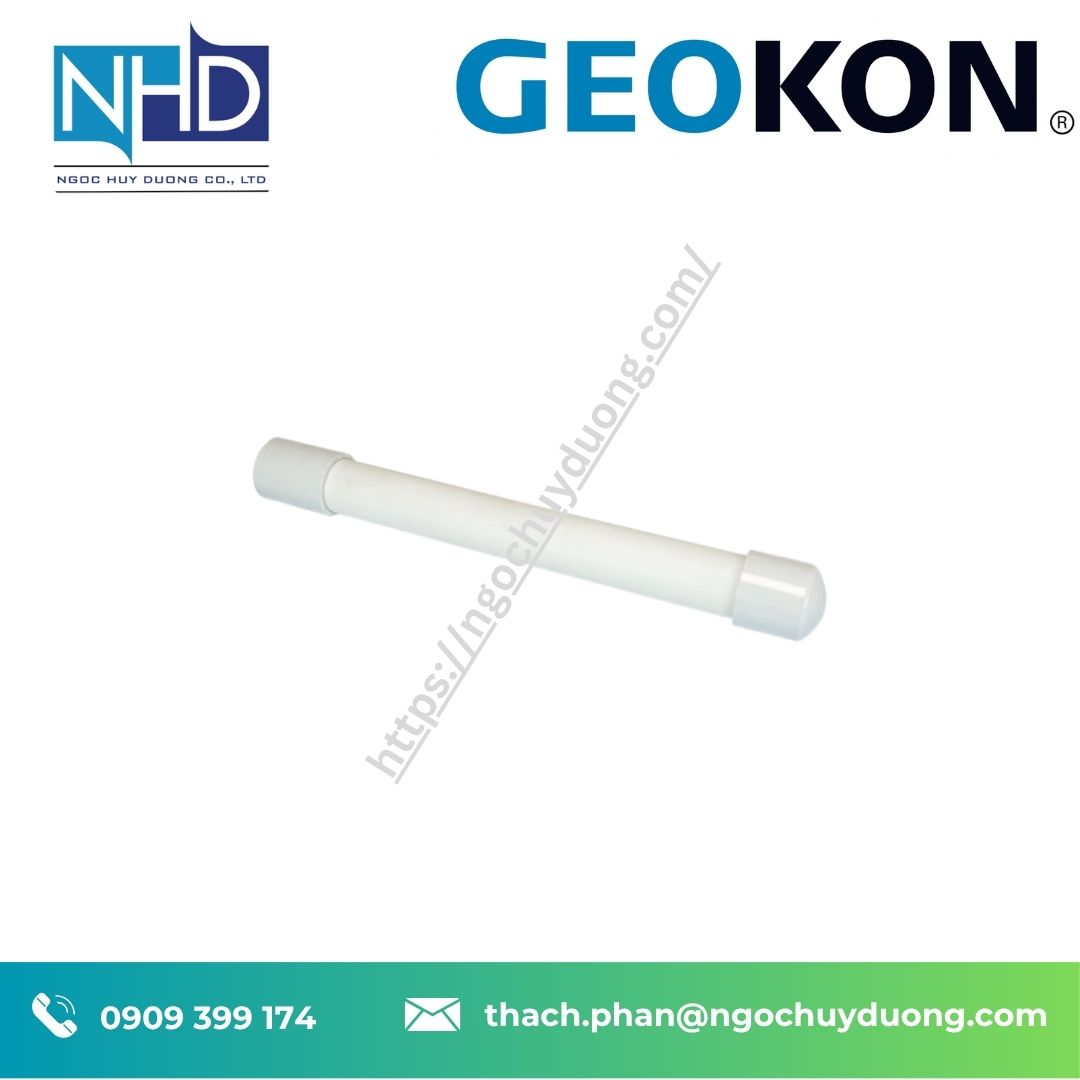

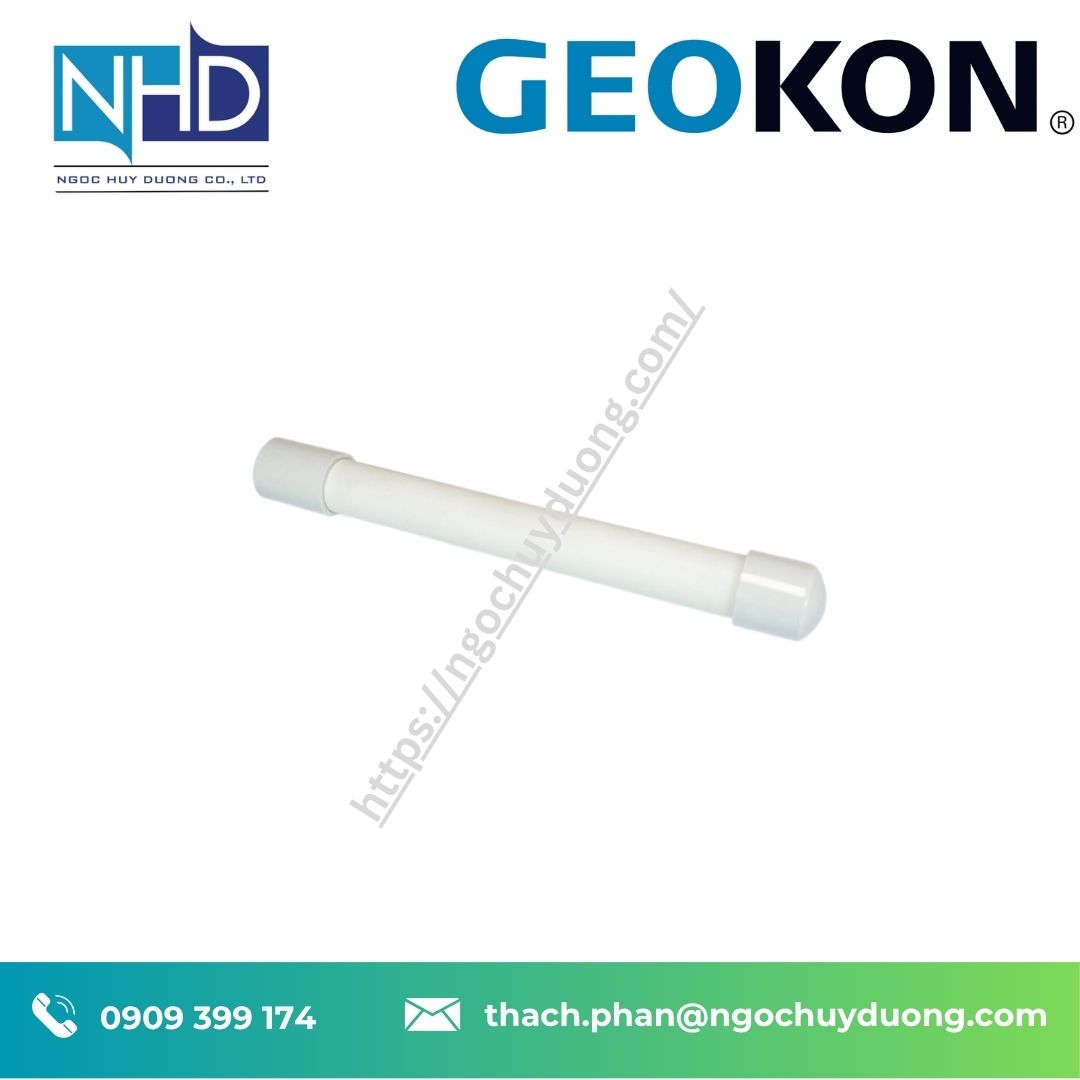

Giới thiệu Piezometer Casagrande GEOKON 4590

Model 4590 thuộc nhóm Casagrande Standpipe Piezometer, một trong những phương pháp quan trắc áp lực nước lỗ rỗng truyền thống và phổ biến trong lĩnh vực địa kỹ thuật.

Cấu tạo cơ bản gồm một đầu lọc xốp kết nối với ống riser PVC. Đầu lọc được lắp tại cao độ hoặc lớp đất cần theo dõi, thường được bao quanh bởi một vùng cát lọc và cách ly với các lớp phía trên bằng bentonite hoặc grout.

Nước có thể đi qua phần tử lọc xốp vào trong ống. Sau một khoảng thời gian cân bằng, mực nước trong ống đạt đến cao độ piezometric của khu vực quan trắc. Người vận hành đo cao độ mực nước trong ống để đánh giá điều kiện nước ngầm hoặc áp lực nước lỗ rỗng tại vị trí lắp đặt.

So với các hệ thống Piezometer điện tử phức tạp, Model 4590 có nguyên lý đơn giản, không yêu cầu nguồn điện tại đầu đo và thích hợp với những dự án mà tốc độ đáp ứng không phải yếu tố quyết định.

GEOKON cho biết Standpipe Piezometer có lịch sử ứng dụng lâu dài và độ tin cậy cao. Ngoài quan trắc, hệ thống còn có thể được sử dụng để lấy mẫu nước ngầm hoặc hỗ trợ xác định tính thấm của đất bằng phương pháp constant-head hoặc falling-head test.

Thương hiệu GEOKON

GEOKON được thành lập năm 1979 bởi Barrie Sellers và đặt trụ sở tại Lebanon, New Hampshire, Hoa Kỳ. Công ty chuyên phát triển và sản xuất thiết bị đo lường địa kỹ thuật và kết cấu phục vụ các công trình dân dụng, khai khoáng và hạ tầng trên toàn thế giới. GEOKON hiện hoạt động thông qua mạng lưới văn phòng và đối tác tại nhiều quốc gia.

Danh mục của GEOKON bao gồm Piezometer, Inclinometer, Strain Gauge, Extensometer, Pressure Cell, Load Cell, Settlement Sensor, Tiltmeter, Data Logger và nhiều hệ thống quan trắc địa kỹ thuật khác.

Hệ thống quản lý chất lượng của GEOKON đạt ISO 9001:2015, với đăng ký từ ANSI/ANAB tại Hoa Kỳ và UKAS tại Anh. Chương trình hiệu chuẩn của hãng cũng được GEOKON công bố là tuân thủ ANSI/NCSL Z540-1, với các chuẩn hiệu chuẩn chính có truy xuất tới NIST.

Nguyên lý hoạt động của GEOKON Model 4590

Nguyên lý của Casagrande Piezometer dựa trên sự cân bằng thủy lực giữa nước trong đất và cột nước bên trong ống quan trắc.

Đầu lọc của Model 4590 được đặt trong vùng cần đo. Xung quanh đầu đo thường tạo một vùng cát thấm nước, sau đó sử dụng bentonite hoặc vật liệu grout để cách ly khu vực đo với những lớp đất phía trên.

Nước từ đất đi qua phần tử lọc có kích thước lỗ 50 micron và đi vào ống PVC.

Sau khi đạt trạng thái cân bằng, mực nước bên trong ống tương ứng với cao độ piezometric tại vùng lắp đầu đo.

Mực nước có thể được đo bằng sounder hoặc Water Level Meter. GEOKON nêu Solinst Model 101 là một trong những thiết bị thường được sử dụng cho mục đích này.

Nguyên lý đơn giản này giúp hệ thống phù hợp với các chương trình quan trắc dài hạn, đặc biệt khi dự án không yêu cầu tốc độ phản hồi nhanh hoặc ghi dữ liệu tự động với tần suất cao.

Tính năng kỹ thuật nổi bật của Piezometer GEOKON 4590

Đầu lọc 50 micron

Đầu Casagrande sử dụng phần tử lọc bằng UHMW Polyethylene với kích thước lỗ khoảng 50 micron.

Kết cấu này cho phép nước đi qua đầu lọc và trao đổi với hệ thống ống quan trắc, đồng thời tạo bề mặt lọc phù hợp với ứng dụng quan trắc địa kỹ thuật.

Ba chiều dài đầu lọc

GEOKON cung cấp Model 4590 với ba cấu hình chiều dài:

• 4590-11-12: 34,9 cm
• 4590-11-18: 50,14 cm
• 4590-11-24: 65,38 cm

Các chiều dài khác nhau giúp kỹ sư lựa chọn diện tích lọc phù hợp với điều kiện đất, phạm vi quan trắc và thiết kế hố khoan.

Tương thích nhiều kích thước ống PVC

Thiết kế đầu đo cho phép kết nối với ống riser có kích thước danh nghĩa:

• 1/2 inch – 1,27 cm
• 3/4 inch – 1,91 cm
• 1 inch – 2,54 cm

GEOKON cũng cung cấp tùy chọn ống PVC sử dụng kết nối flush-coupled hoặc socket coupling.

Không yêu cầu cảm biến điện tử tại điểm đo

Model 4590 hoạt động dựa trên cột nước trong ống đứng thay vì chuyển đổi áp lực thành tín hiệu điện.

Điều này giúp cấu trúc hệ thống đơn giản và phù hợp với các vị trí mà việc đo thủ công định kỳ có thể đáp ứng yêu cầu của chương trình quan trắc.

Có thể nâng cấp phương án quan trắc

Trong trường hợp dự án cần đo tự động hoặc cần tần suất đọc cao, GEOKON cho biết Standpipe Piezometer có thể được chuyển đổi bằng cách lắp thêm Piezometer dạng diaphragm, ví dụ Model 4500C.

Thông số kỹ thuật GEOKON Model 4590

Các thông số trên được lấy từ datasheet và trang sản phẩm Model 4590 của GEOKON. GEOKON lưu ý hãng thực hiện chính sách rà soát thiết kế liên tục và có thể thay đổi thông số sản phẩm mà không báo trước.

Các phiên bản GEOKON 4590

Diện tích lọc tăng theo chiều dài đầu đo, cho phép lựa chọn cấu hình phù hợp với thiết kế hệ thống quan trắc.

Cần lựa chọn chính xác mã 4590 cho dự án?
Liên hệ: 0909 399 174 – thach.phan@ngochuyduong.com

Vật liệu và kết cấu GEOKON 4590

Phần tử lọc của Piezometer được chế tạo từ UHMW Polyethylene Tube, trong khi các đầu nối sử dụng PVC.

UHMW Polyethylene là vật liệu polymer kỹ thuật được sử dụng rộng rãi trong các hệ thống yêu cầu khả năng chống mài mòn và ổn định trong môi trường nước.

Kết hợp với fitting PVC, thiết kế Model 4590 phù hợp với hệ thống ống quan trắc bằng PVC thường được sử dụng trong các hố khoan địa kỹ thuật.

Đường kính ngoài lớn nhất tại phần fitting PVC của Model 4590 là 41,5 mm, giúp kỹ sư xác định kích thước hố khoan và bố trí lớp cát lọc, bentonite cũng như grout trong quá trình thiết kế lắp đặt.

Cấu hình lắp đặt điển hình

Một hệ thống Casagrande Standpipe Piezometer thường bao gồm:

Đầu Casagrande GEOKON 4590 → vùng cát lọc → ống PVC riser → lớp bentonite cách ly → grout → đầu bảo vệ giếng quan trắc.

Đầu lọc được bố trí tại tầng đất hoặc cao độ cần theo dõi.

Vùng cát xung quanh đầu lọc tạo đường dẫn thủy lực từ đất đến đầu Piezometer. Phía trên vùng đo được bịt kín bằng bentonite nhằm hạn chế nước từ các lớp khác đi vào vùng quan trắc.

Ống riser kéo dài từ đầu đo lên bề mặt để kỹ thuật viên có thể đưa Water Level Meter xuống đo mực nước.

GEOKON cũng cung cấp tùy chọn well cover, trong đó kích thước tiêu chuẩn được datasheet nêu là 7 inch.

Thiết bị và phụ kiện tùy chọn

GEOKON công bố một số lựa chọn đi kèm hệ thống Model 4590:

PVC Riser Pipe

Có thể lựa chọn:

• 0,5 inch
• 0,75 inch
• 1 inch

với dạng flush coupled hoặc socket coupling.

Well Cover

Dùng để bảo vệ đầu ống quan trắc trên mặt đất và hạn chế nước mưa hoặc vật thể bên ngoài xâm nhập.

GEOKON nêu kích thước tiêu chuẩn là 7 inch.

Water Level Meter

Có thể sử dụng Solinst Model 101 Water Level Meter, lựa chọn chiều dài dây đo tùy theo độ sâu hố khoan.

Ứng dụng của Piezometer Casagrande GEOKON 4590

Theo GEOKON, Model 4590 có thể được sử dụng cho nhiều mục đích quan trắc địa kỹ thuật.

Quan trắc áp lực nước ngầm

Sự biến động của mực nước ngầm có ảnh hưởng trực tiếp đến điều kiện ứng suất hữu hiệu của nền đất.

Model 4590 cho phép theo dõi cao độ piezometric tại tầng địa chất được lựa chọn.

Đo áp lực nước lỗ rỗng

Trong các công trình đắp đất, nền móng hoặc đập, dữ liệu áp lực nước lỗ rỗng là một trong những thông số quan trọng để đánh giá trạng thái của nền đất.

Nghiên cứu ổn định mái dốc

GEOKON liệt kê slope stability studies là một trong những ứng dụng của Model 4590.

Theo dõi sự thay đổi của điều kiện nước dưới đất giúp cung cấp dữ liệu cho quá trình đánh giá ổn định mái dốc.

Theo dõi hiệu quả hệ thống hạ mực nước

Model 4590 có thể được sử dụng để đánh giá de-watering operations bằng cách theo dõi sự thay đổi mực nước tại các điểm quan trắc trước, trong và sau khi hệ thống bơm hạ nước vận hành.

Theo dõi hiệu quả bấc thấm

Datasheet GEOKON cũng liệt kê wick drain efficiency là một ứng dụng của hệ thống.

Trong các dự án xử lý nền đất yếu, các Piezometer có thể được bố trí tại nhiều vị trí để theo dõi quá trình thay đổi điều kiện nước trong đất.

Lấy mẫu nước ngầm

Do thiết kế dạng ống đứng mở, Standpipe Piezometer có thể hỗ trợ lấy mẫu nước ngầm trong một số chương trình khảo sát.

Thử tính thấm của đất

GEOKON cho biết Standpipe Piezometer có thể hỗ trợ xác định tính thấm của đất xung quanh bằng phương pháp constant-head hoặc falling-head.

Ưu điểm của GEOKON Model 4590

Nguyên lý đơn giản

Không sử dụng hệ thống chuyển đổi điện tử phức tạp tại đầu đo.

Điều này giúp hệ thống dễ hiểu, dễ kiểm tra và phù hợp với chương trình quan trắc thủ công.

Kinh nghiệm ứng dụng lâu dài

GEOKON mô tả Open Standpipe Piezometer là công nghệ có lịch sử hoạt động lâu dài và độ tin cậy cao.

Đa chức năng

Ngoài theo dõi áp lực nước và mực nước ngầm, hệ thống còn hỗ trợ:

• Lấy mẫu nước ngầm
• Thử tính thấm
• Theo dõi hạ mực nước
• Theo dõi bấc thấm
• Nghiên cứu ổn định mái dốc

Dễ lựa chọn cấu hình

Ba chiều dài đầu lọc cùng ba kích thước kết nối ống giúp hệ thống thích nghi với nhiều thiết kế hố khoan.

Có khả năng nâng cấp

Nếu nhu cầu dự án thay đổi sang đo tự động hoặc cần tần suất lấy dữ liệu cao hơn, hệ thống có thể được bổ sung Piezometer diaphragm phù hợp.

Những hạn chế cần lưu ý khi thiết kế

Việc lựa chọn Casagrande Standpipe Piezometer cần dựa trên đặc điểm thực tế của chương trình quan trắc.

Một hạn chế quan trọng được GEOKON đề cập là hydrodynamic time lag.

Do cần một lượng nước nhất định di chuyển qua đầu lọc và làm thay đổi cột nước trong ống, tốc độ phản hồi của Standpipe Piezometer chậm hơn đáng kể so với các Piezometer dạng diaphragm.

Do đó, Model 4590 phù hợp hơn với những trường hợp mà biến động áp lực không quá nhanh hoặc dự án không yêu cầu dữ liệu liên tục theo thời gian thực.

GEOKON cũng lưu ý rằng các ống riser kéo lên bề mặt có thể chịu ảnh hưởng bởi hoạt động thi công. Khi đưa ống xuyên qua các lớp vật liệu đắp, cần đặc biệt chú ý đến chất lượng đầm nén quanh vị trí ống.

Ngoài ra, cần ngăn nước mưa chảy trực tiếp vào ống quan trắc. Stopcock hoặc well cover có thể được sử dụng để bảo vệ đầu ống.

Khi nào nên lựa chọn GEOKON 4590?

Model 4590 phù hợp khi dự án cần:

• Quan trắc mực nước ngầm tại một tầng địa chất xác định.
• Theo dõi áp lực nước lỗ rỗng với phương pháp đơn giản.
• Quan trắc dài hạn nhưng không yêu cầu tốc độ đáp ứng cao.
• Thực hiện đo thủ công định kỳ.
• Kết hợp lấy mẫu nước ngầm.
• Hỗ trợ thử tính thấm tại hiện trường.
• Theo dõi hệ thống hạ mực nước.
• Quan trắc bấc thấm hoặc nền đất yếu.

Ngược lại, đối với những công trình cần dữ liệu liên tục, cảnh báo thời gian thực hoặc theo dõi sự thay đổi áp lực diễn ra nhanh, kỹ sư nên cân nhắc Piezometer điện tử hoặc Vibrating Wire Piezometer phù hợp hơn.

Tương thích và mở rộng hệ thống GEOKON 4590

Model 4590 sử dụng kết nối phổ biến với ống PVC kích thước 1/2″, 3/4″ và 1″, tạo thuận lợi cho việc tích hợp vào hệ thống quan trắc hố khoan.

Để đọc mực nước, GEOKON đề cập đến Solinst Model 101 Water Level Meter.

Khi cần chuyển sang quan trắc áp lực tự động hoặc đo với tần suất cao, hãng cũng đề cập khả năng bổ sung Piezometer diaphragm như Model 4500C.

Việc lựa chọn khả năng thay thế hoặc tích hợp với sản phẩm của hãng khác cần được đánh giá theo kích thước cơ khí, kiểu kết nối, phương pháp lắp đặt và yêu cầu kỹ thuật cụ thể của từng dự án; không nên chỉ dựa trên kích thước danh nghĩa.

Tại sao lựa chọn thiết bị tại Ngọc Huy Dương?

Theo hồ sơ giới thiệu của Ngọc Huy Dương, doanh nghiệp có hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, cung cấp hỗ trợ kỹ thuật và dịch vụ sau bán hàng cho khách hàng tại Việt Nam.

Khi lựa chọn Piezometer cho một dự án địa kỹ thuật, việc xác định đúng model thường không chỉ dựa vào tên thiết bị mà còn cần xem xét:

• Mục tiêu quan trắc
• Chiều sâu hố khoan
• Điều kiện địa tầng
• Cao độ vùng cần đo
• Kích thước ống riser
• Phương pháp sealing
• Chu kỳ đọc dữ liệu
• Tốc độ biến động áp lực dự kiến
• Yêu cầu đọc thủ công hay tự động

Ngọc Huy Dương hỗ trợ trao đổi cấu hình dựa trên thông tin kỹ thuật thực tế của dự án nhằm hạn chế việc lựa chọn sai đầu đo hoặc phụ kiện.
