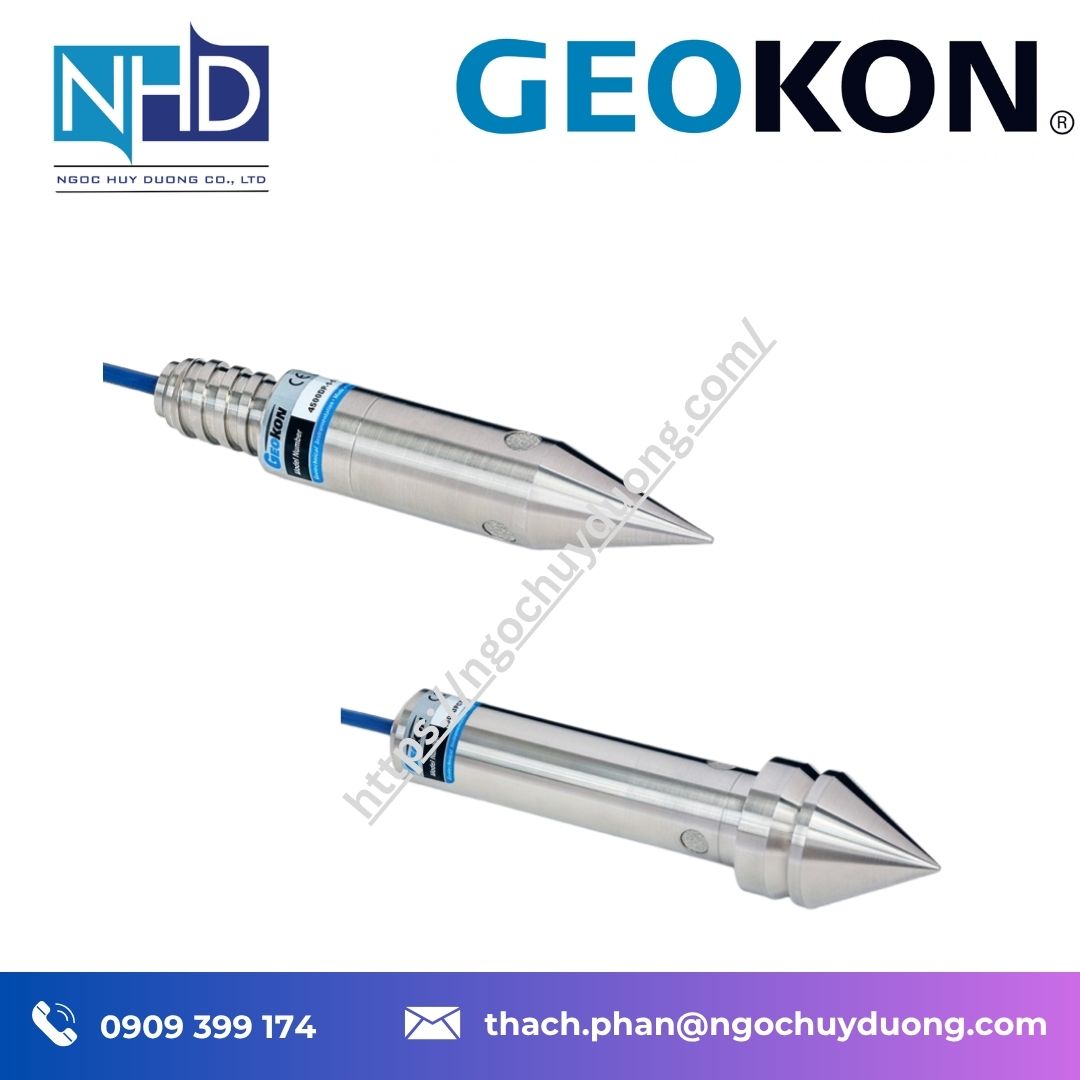

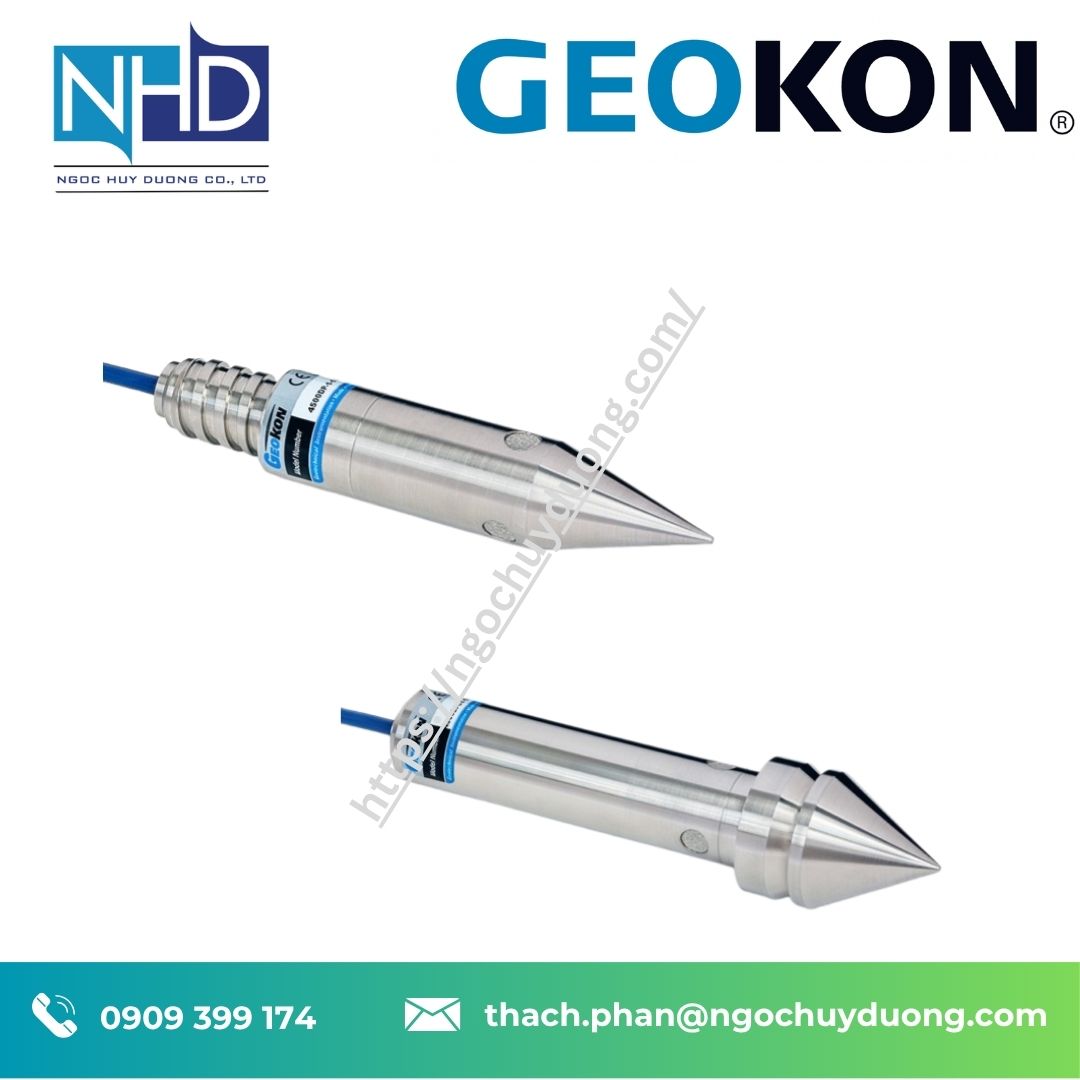

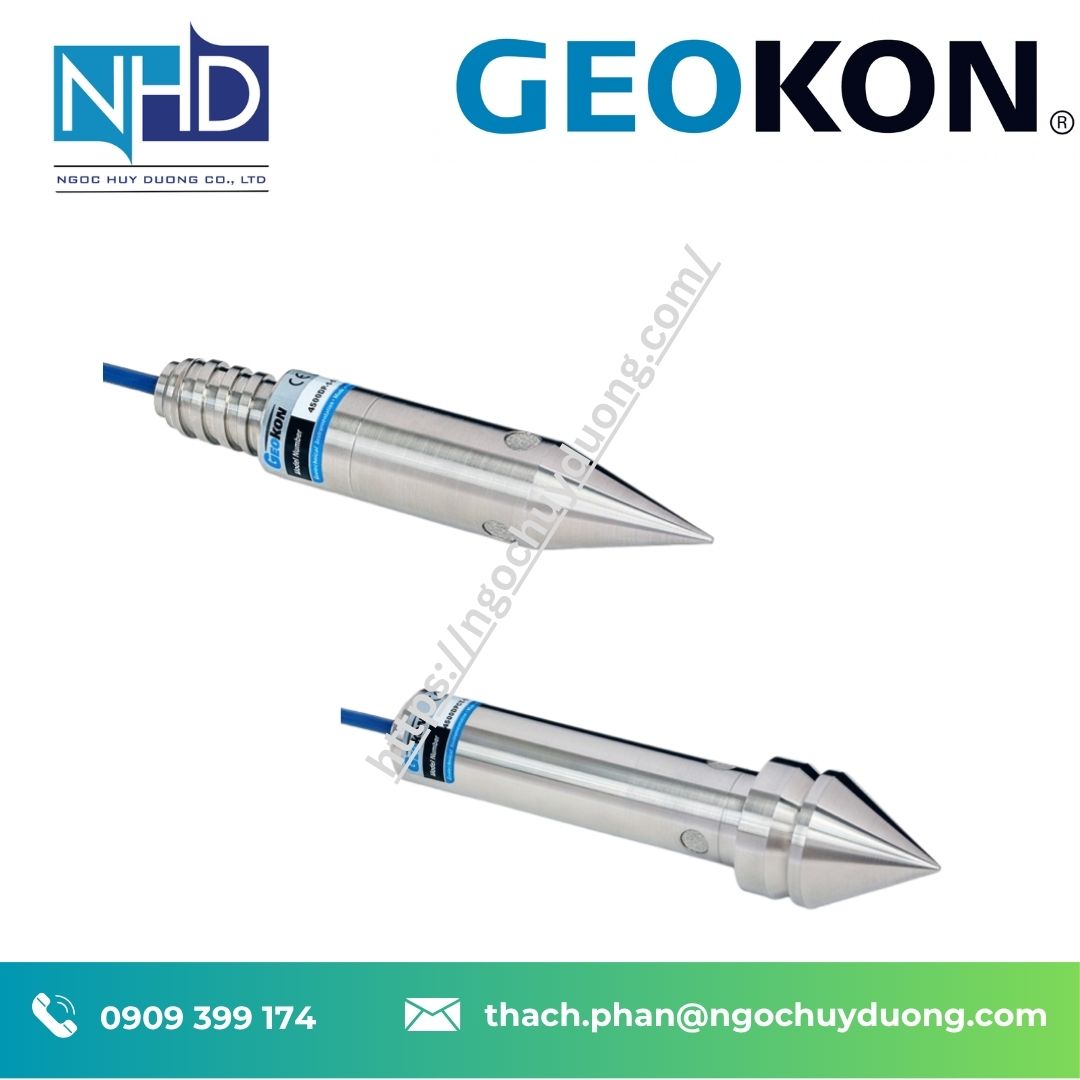

Giới thiệu cảm biến áp lực nước lỗ rỗng GEOKON 4500DP

GEOKON 4500DP là cảm biến áp lực nước lỗ rỗng dạng đầu xuyên sử dụng công nghệ dây rung, được thiết kế cho các ứng dụng quan trắc trong đất mềm như đất sét mềm, than bùn và các lớp nền có khả năng xuyên bằng lực ép.

Thiết bị sử dụng vỏ bảo vệ chắc chắn, có thể kết nối với hệ cần phù hợp để đưa đầu cảm biến đến vị trí cần quan trắc. Cấu hình đầu côn giúp hỗ trợ quá trình lắp đặt trực tiếp vào nền đất mà không cần khoan tạo lỗ theo phương pháp truyền thống trong một số điều kiện địa chất phù hợp.

Đối với các dự án quan trắc nền đất yếu, việc lựa chọn phương pháp đưa cảm biến đến đúng cao độ thiết kế có vai trò quan trọng không kém việc lựa chọn dải đo. Vì vậy, GEOKON 4500DP thường được xem xét trong những dự án cần lắp đặt đầu đo trực tiếp bằng hệ cần ép.

GEOKON được thành lập năm 1979 và có trụ sở tại Lebanon, New Hampshire, Hoa Kỳ. Hãng chuyên phát triển các thiết bị quan trắc địa kỹ thuật và kết cấu, trong đó công nghệ cảm biến dây rung là một trong những nhóm sản phẩm chủ lực.

Tính năng kỹ thuật nổi bật của GEOKON 4500DP

Cảm biến 4500DP được phát triển với mục tiêu hỗ trợ việc lắp đặt trực tiếp trong nền đất mềm đồng thời duy trì khả năng đo áp lực nước lỗ rỗng ổn định trong thời gian dài.

GEOKON 4500DP sử dụng công nghệ dây rung

Nguyên lý hoạt động của cảm biến dựa trên sự thay đổi tần số dao động của dây rung khi áp lực tác động lên màng cảm biến.

Tín hiệu tần số sau đó được chuyển đổi thành giá trị áp lực thông qua hệ số hiệu chuẩn riêng của từng cảm biến.

Công nghệ dây rung được sử dụng phổ biến trong quan trắc địa kỹ thuật nhờ khả năng truyền tín hiệu trên khoảng cách tương đối lớn và phù hợp với các hệ thống đọc dữ liệu tự động.

GEOKON 4500DP hỗ trợ lắp đặt bằng phương pháp ép

Một trong những đặc điểm quan trọng của 4500DP là khả năng đưa trực tiếp cảm biến vào đất mềm bằng hệ cần phù hợp.

Tùy điều kiện thi công, lực ép có thể được tạo bằng phương pháp thủ công hoặc bằng hệ thống thủy lực của thiết bị thi công.

Cáp tín hiệu có thể được bố trí đi bên trong hệ cần, giúp hạn chế nguy cơ hư hỏng trong quá trình lắp đặt.

GEOKON 4500DP tích hợp cảm biến nhiệt độ

Thiết bị có thermistor tích hợp để hỗ trợ theo dõi nhiệt độ tại vị trí cảm biến.

Thông tin nhiệt độ có thể được sử dụng trong quá trình kiểm tra dữ liệu, đánh giá điều kiện môi trường và hỗ trợ phân tích kết quả quan trắc.

Thông số kỹ thuật của GEOKON 4500DP

Các thông số dưới đây được sử dụng để tham khảo khi lựa chọn cấu hình cảm biến cho dự án.

F.S. là viết tắt của Full Scale, tức toàn thang đo.

Khi lựa chọn dải đo cho GEOKON 4500DP, cần cân nhắc đồng thời áp lực nước lỗ rỗng lớn nhất dự kiến, điều kiện thi công và mức biến thiên nhỏ nhất mà dự án cần theo dõi.

Không nên lựa chọn dải đo chỉ dựa trên giá trị áp lực lớn nhất mà bỏ qua yêu cầu về độ phân giải và khả năng phát hiện các biến động nhỏ trong quá trình quan trắc.

Cấu tạo và vật liệu bảo vệ của GEOKON 4500DP

Dòng cảm biến GEOKON 4500 sử dụng kết cấu kim loại chống ăn mòn phù hợp với môi trường địa kỹ thuật.

Phần đầu đo của GEOKON 4500DP được thiết kế để chịu tác động cơ học trong quá trình ép vào đất, đồng thời bảo vệ bộ phận cảm biến bên trong.

Bộ lọc của cảm biến 4500DP

Bộ lọc cho phép nước đi qua đến màng cảm biến nhưng hạn chế các hạt đất tác động trực tiếp vào bộ phận đo.

Việc lựa chọn và chuẩn bị bộ lọc đúng cách có ảnh hưởng đến khả năng truyền áp lực từ môi trường đất đến cảm biến.

Trong một số điều kiện đặc biệt, yêu cầu về vật liệu bộ lọc và cấu hình cảm biến cần được xác nhận trước khi đặt hàng.

Bảo vệ cáp tín hiệu của GEOKON 4500DP

Ngoài bản thân cảm biến, tuyến cáp cũng cần được xem xét ngay từ giai đoạn thiết kế.

Hồ sơ lắp đặt nên xác định rõ:

• Đường đi của cáp.

• Vị trí cáp đi ra khỏi hệ cần.

• Phương pháp bảo vệ cáp.

• Vị trí hộp đấu nối.

• Tuyến cáp đến thiết bị đọc hoặc datalogger.

• Chiều dài cáp dự kiến.

Việc chuẩn bị trước các nội dung trên giúp hạn chế phát sinh tại công trường.

Hướng dẫn lắp đặt GEOKON 4500DP trong nền đất mềm

GEOKON hướng dẫn 4500DP được đưa vào đất bằng lực ép phù hợp với điều kiện địa chất và hệ thiết bị sử dụng.

Trong quá trình lắp đặt, cần tránh tạo lực va đập mạnh trực tiếp lên cảm biến vì lực xung kích có thể ảnh hưởng đến số đọc ban đầu hoặc làm hư hỏng thiết bị.

Theo dõi áp suất khi ép GEOKON 4500DP

Trong quá trình đưa đầu đo xuống đất, người thi công nên theo dõi giá trị áp lực.

Nếu áp lực tăng đến hoặc vượt giới hạn của dải hiệu chuẩn, quá trình ép cần được dừng lại để áp lực có thời gian tiêu tán trước khi tiếp tục.

Biện pháp này giúp hạn chế nguy cơ quá tải cảm biến.

Kiểm tra vị trí lắp đặt cảm biến 4500DP

Sau khi hoàn thành lắp đặt, hồ sơ thi công nên ghi nhận tối thiểu:

• Model cảm biến.

• Số serial.

• Dải đo.

• Tọa độ.

• Cao độ đầu đo.

• Chiều sâu lắp đặt.

• Ngày và giờ lắp.

• Số đọc ban đầu.

• Chiều dài cáp.

• Phương pháp thi công.

• Thông tin hệ cần và đầu chuyển.

Những dữ liệu này là cơ sở quan trọng để đối chiếu trong quá trình vận hành hệ thống quan trắc.

Ứng dụng của GEOKON 4500DP trong quan trắc địa kỹ thuật

GEOKON 4500DP được thiết kế cho các ứng dụng cần đo áp lực nước lỗ rỗng trong nền đất mềm và yêu cầu đưa cảm biến xuống vị trí thiết kế bằng phương pháp ép.

Một số ứng dụng có thể bao gồm:

• Quan trắc nền đất yếu.

• Theo dõi áp lực nước lỗ rỗng trong đất sét mềm.

• Quan trắc quá trình gia tải nền.

• Theo dõi quá trình cố kết.

• Quan trắc nền đường và nền công trình.

• Quan trắc đê, đập và công trình đất.

• Quan trắc các khu vực xử lý nền.

Khả năng áp dụng thực tế cần được đánh giá dựa trên điều kiện địa chất của từng dự án.

Điều kiện địa chất phù hợp với GEOKON 4500DP

Mặc dù có thiết kế đầu xuyên, GEOKON 4500DP không nên được hiểu là cảm biến có thể xuyên qua mọi loại đất.

Thiết bị phù hợp hơn với các lớp đất mềm có khả năng tiếp nhận đầu đo bằng lực ép.

Đối với các lớp đất rất cứng, đất chứa nhiều sỏi, đá hoặc vật cản, cần đánh giá lại phương pháp lắp đặt để tránh gây quá tải hoặc hư hỏng cảm biến.

Trước khi lựa chọn thiết bị, hồ sơ địa chất nên được đối chiếu với:

• Loại đất.

• Độ chặt hoặc độ cứng.

• Chiều sâu lắp đặt.

• Khả năng xuất hiện sỏi, đá hoặc vật cản.

• Khả năng tạo lực của thiết bị ép.

• Loại cần sử dụng.

Khả năng tương thích của GEOKON 4500DP với thiết bị đọc

Cảm biến 4500DP có thể được tích hợp vào hệ thống đọc dữ liệu dây rung của GEOKON.

Một số thiết bị có thể được xem xét tùy cấu hình dự án gồm:

• Bộ đọc dây rung cầm tay.

• Thiết bị phân tích tín hiệu dây rung.

• Datalogger.

• Hệ thống thu thập dữ liệu tự động.

• Hệ thống GeoNet của GEOKON.

Kết nối GEOKON 4500DP với datalogger

Khi kết nối với hệ thống quan trắc hiện hữu, cần kiểm tra:

• Loại datalogger.

• Loại đầu vào dây rung.

• Sơ đồ đấu dây.

• Hệ số hiệu chuẩn.

• Số kênh đo.

• Chu kỳ lấy mẫu.

• Yêu cầu truyền dữ liệu.

• Nguồn cấp.

• Phương thức lưu trữ.

• Cấu hình cảnh báo.

Mỗi cảm biến cần được quản lý cùng hệ số hiệu chuẩn tương ứng với số serial của thiết bị.

Lựa chọn dải đo cho GEOKON 4500DP

Việc lựa chọn dải áp suất là một trong những bước quan trọng khi cấu hình GEOKON 4500DP.

Nếu lựa chọn dải quá thấp, cảm biến có nguy cơ bị quá tải trong quá trình lắp đặt hoặc vận hành.

Ngược lại, lựa chọn dải quá lớn có thể không tối ưu cho việc theo dõi những biến động áp lực nhỏ mà dự án quan tâm.

Do đó, cần cân nhắc:

• Áp lực nước lỗ rỗng ban đầu.

• Áp lực lớn nhất dự kiến.

• Gia tải công trình.

• Điều kiện lắp đặt.

• Độ sâu đầu đo.

• Yêu cầu về độ phân giải.

• Biến thiên áp lực cần theo dõi.

Yêu cầu thiết kế hệ thống sử dụng GEOKON 4500DP

Khi xây dựng phương án quan trắc với 4500DP, nên tổ chức các yêu cầu kỹ thuật theo từng nhóm.

Việc chuẩn bị đầy đủ các thông tin này giúp đơn vị tư vấn, nhà thầu và nhà cung cấp đánh giá chính xác hơn cấu hình cần sử dụng.

Phiên bản và cấu hình đặt hàng GEOKON 4500DP

Tùy hệ cần và phương án thi công, GEOKON 4500DP có thể cần cấu hình ren hoặc đầu chuyển phù hợp.

Do đó, trước khi đặt hàng không nên chỉ cung cấp model cảm biến.

Thông tin yêu cầu nên bao gồm:

• Số lượng.

• Dải đo.

• Chiều dài cáp.

• Chiều sâu lắp đặt.

• Chuẩn ren.

• Loại hệ cần.

• Loại đầu chuyển.

• Thiết bị đọc.

• Datalogger nếu có.

• Điều kiện môi trường.

• Yêu cầu hồ sơ hiệu chuẩn.

Nếu đã có bản vẽ hệ cần hoặc chi tiết ren, nên gửi kèm để đối chiếu trước khi xác nhận cấu hình.

Những lưu ý khi sử dụng GEOKON 4500DP

Để hệ thống hoạt động ổn định, một số nội dung cần được chú ý ngay từ giai đoạn chuẩn bị.

Không ép GEOKON 4500DP vượt quá khả năng của cảm biến

Trong quá trình lắp đặt, nếu lực ép hoặc áp suất tăng bất thường, cần dừng và kiểm tra điều kiện địa chất.

Không nên tiếp tục ép bằng lực lớn khi chưa xác định nguyên nhân.

Kiểm tra số đọc zero của cảm biến 4500DP

Số đọc ban đầu trước khi lắp đặt cần được lưu lại để làm cơ sở đối chiếu.

Sau khi lắp đặt, nên kiểm tra lại số đọc nhằm đánh giá trạng thái của cảm biến.

Quản lý hệ số hiệu chuẩn GEOKON 4500DP

Mỗi cảm biến có thông tin hiệu chuẩn riêng.

Không nên sử dụng hệ số của cảm biến này cho một thiết bị khác, kể cả khi cùng model và cùng dải đo.

Tư vấn và báo giá GEOKON 4500DP tại Ngọc Huy Dương

CÔNG TY TNHH NGỌC HUY DƯƠNG cung cấp và tư vấn các giải pháp thiết bị quan trắc địa kỹ thuật, trong đó có cảm biến áp lực nước lỗ rỗng GEOKON 4500DP.

Để lựa chọn đúng cấu hình, quý khách nên cung cấp:

• Số lượng cảm biến.

• Dải đo yêu cầu.

• Chiều sâu lắp đặt.

• Chiều dài cáp.

• Điều kiện địa chất.

• Chuẩn ren của hệ cần.

• Loại thiết bị đọc.

• Yêu cầu ghi dữ liệu tự động nếu có.

• Thời gian dự kiến cần hàng.

Các yêu cầu liên quan đến CO/CQ, chứng nhận hiệu chuẩn, bảo hành, phụ kiện và hỗ trợ kỹ thuật nên được thống nhất trong quá trình báo giá.

FAQ – Câu hỏi thường gặp về GEOKON 4500DP

GEOKON 4500DP có thể lắp trong mọi loại đất không?

Không nên xem 4500DP là thiết bị phù hợp với mọi loại địa chất.

Thiết bị được thiết kế ưu tiên cho nền đất mềm. Đối với đất cứng, đất chứa sỏi hoặc vật cản, cần đánh giá phương pháp thi công trước khi lắp đặt.

GEOKON 4500DP có thể dùng với hệ cần hiện có không?

Có thể, nếu chuẩn ren, kích thước, đường đi cáp và đầu chuyển tương thích.

Tốt nhất nên cung cấp bản vẽ hoặc thông số của hệ cần hiện có trước khi đặt hàng.

Có nên chọn dải đo GEOKON 4500DP lớn nhất để dự phòng không?

Không nhất thiết.

Dải đo cần được lựa chọn dựa trên áp lực lớn nhất dự kiến và mức biến thiên nhỏ nhất mà dự án cần theo dõi.

Chọn dải đo quá lớn có thể không tối ưu cho mục tiêu quan trắc các biến động nhỏ.

GEOKON 4500DP có thể ghi dữ liệu tự động không?

Có.

Cảm biến có thể được tích hợp vào hệ thống datalogger phù hợp.

Cần xác định số lượng kênh, chu kỳ đo, nguồn điện, bộ truyền dữ liệu và yêu cầu cảnh báo để lựa chọn cấu hình hoàn chỉnh.

Cần cung cấp gì để nhận báo giá GEOKON 4500DP?

Nên cung cấp tối thiểu:

• Số lượng.

• Dải đo.

• Chiều sâu lắp đặt.

• Chiều dài cáp.

• Hệ cần.

• Chuẩn ren.

• Thiết bị đọc.

• Yêu cầu datalogger nếu có.

Nếu dự án đã có bảng yêu cầu kỹ thuật, quý khách có thể gửi kèm để đơn vị cung cấp kiểm tra cấu hình.
