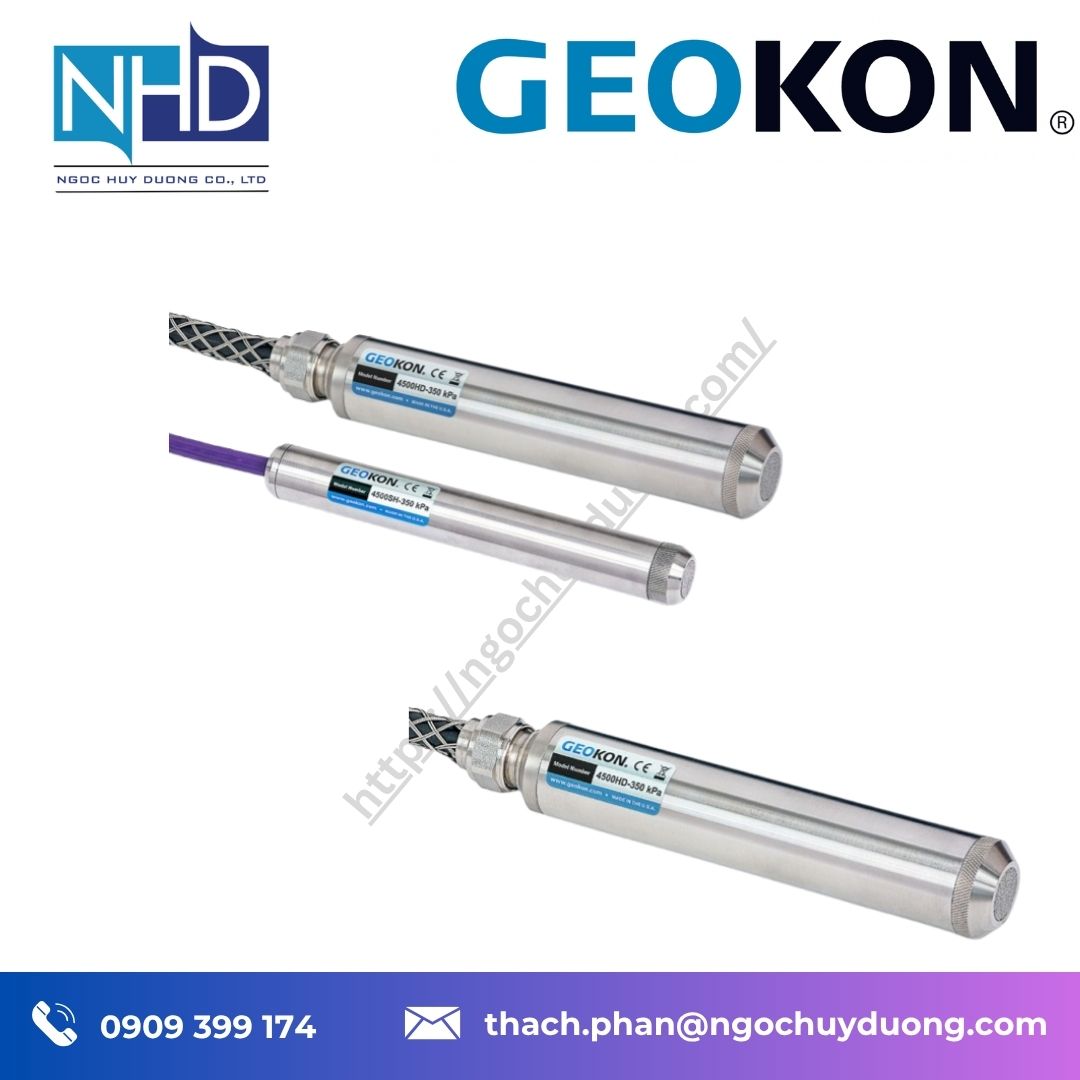

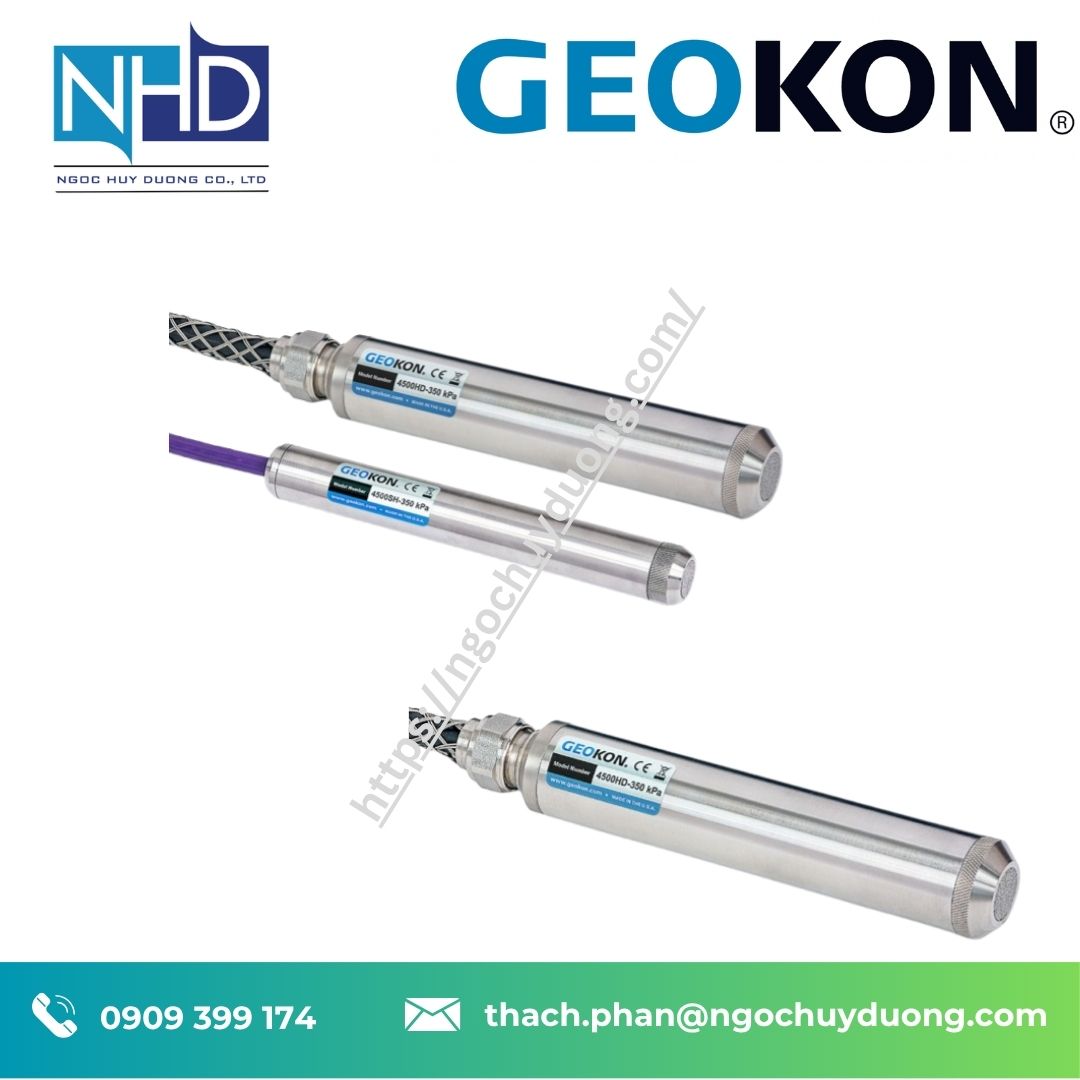

GEOKON 4500HD là cảm biến áp lực nước lỗ rỗng dạng Heavy Duty Vibrating Wire Piezometer, được thiết kế đặc biệt cho các vị trí lắp đặt trực tiếp trong nền đắp, thân đập đất và những công trình địa kỹ thuật mà cảm biến cùng tuyến cáp có thể chịu tác động cơ học đáng kể trong quá trình thi công.

Theo GEOKON, Model 4500HD được thiết kế cho direct burial in fills and dam embankments và có thể sử dụng cùng cáp bảo vệ chịu lực cao nhằm thích nghi với chuyển vị của đất trong quá trình thi công. GEOKON đặc biệt khuyến nghị dòng thiết bị này cho các công trình đập đất.

Điểm khác biệt quan trọng của 4500HD so với một piezometer thông thường không chỉ nằm ở khả năng đo áp lực nước lỗ rỗng. Thiết bị được phát triển cho môi trường lắp đặt mà độ bền cơ học, khả năng bảo vệ tuyến cáp và độ ổn định của tín hiệu trong thời gian dài đóng vai trò đặc biệt quan trọng.

Giới thiệu cảm biến áp lực nước lỗ rỗng GEOKON 4500HD

Trong quan trắc địa kỹ thuật, áp lực nước lỗ rỗng là một trong những thông số quan trọng để đánh giá trạng thái của đất, nền đắp và thân đập. Sự gia tăng áp lực nước lỗ rỗng có thể ảnh hưởng trực tiếp đến ứng suất hữu hiệu của đất và do đó cần được theo dõi trong nhiều giai đoạn từ thi công, tích nước đến vận hành lâu dài.

GEOKON 4500HD được phát triển cho chính những ứng dụng này nhưng với kết cấu bảo vệ mạnh hơn dành cho môi trường thi công khắc nghiệt.

Thiết bị thuộc họ GEOKON Model 4500 Series Vibrating Wire Piezometers. Công nghệ dây rung được sử dụng rộng rãi trong quan trắc địa kỹ thuật nhờ khả năng truyền tín hiệu ở khoảng cách lớn và tính ổn định phù hợp với các hệ thống quan trắc lâu dài.

Tài liệu kỹ thuật GEOKON nêu rằng dòng 4500 sử dụng màng cảm biến nhạy áp bằng thép không gỉ kết hợp phần tử dây rung. Khi áp suất tác động lên màng thay đổi, màng dịch chuyển và làm thay đổi lực căng cũng như tần số dao động của dây rung. Bình phương tần số dao động có quan hệ trực tiếp với áp suất tác dụng lên màng cảm biến.

Đây là cơ sở để hệ thống chuyển đổi trạng thái áp lực tại điểm lắp đặt thành tín hiệu có thể đọc bằng thiết bị cầm tay hoặc hệ thống thu thập dữ liệu tự động.

GEOKON 4500HD được thiết kế cho môi trường Heavy Duty như thế nào?

Đây chính là yếu tố làm nên sự khác biệt của 4500HD.

Trong một nền đắp hoặc thân đập đang thi công, cảm biến không đơn thuần được đặt trong môi trường ổn định. Xung quanh thiết bị có thể xuất hiện quá trình đổ vật liệu, san gạt, lu lèn, dịch chuyển tương đối của đất và các hoạt động của máy móc thi công.

Tuyến cáp tín hiệu cũng có thể chịu kéo, ép, uốn hoặc tác động từ vật liệu đắp.

GEOKON vì vậy thiết kế 4500HD cho phương pháp chôn trực tiếp và khuyến nghị kết hợp với heavily armored cable để tăng khả năng chịu chuyển vị của đất trong quá trình xây dựng.

Trong hướng dẫn lắp đặt của GEOKON, hãng cũng nhấn mạnh rằng tại khu vực có tải trọng giao thông thi công lớn hoặc vật liệu có xu hướng gây dịch chuyển mạnh đối với cáp, nên sử dụng cáp armored heavy-duty.

Nguyên lý hoạt động của cảm biến GEOKON 4500HD

Công nghệ Vibrating Wire của GEOKON 4500HD

Trung tâm của hệ thống đo 4500HD là phần tử dây rung.

Khi áp lực chất lỏng tác động lên màng cảm biến thay đổi, màng cảm biến biến dạng một lượng rất nhỏ. Sự biến dạng này làm thay đổi lực căng trong dây rung.

Cuộn dây điện từ bên trong thiết bị thực hiện kích thích dây rung và thu lại tín hiệu dao động sau quá trình kích thích. Tần số cộng hưởng của dây sau đó được đưa về thiết bị đọc hoặc data logger.

GEOKON cho biết tín hiệu dạng tần số của cảm biến dây rung có lợi thế trong các ứng dụng cáp dài bởi sự thay đổi điện trở cáp do nối cáp, thay đổi chiều dài hoặc điện trở tiếp xúc không ảnh hưởng trực tiếp đến tín hiệu tần số theo cách thường gặp với một số loại tín hiệu analog khác.

Màng cảm biến áp suất của GEOKON 4500HD

Màng cảm biến là bộ phận tiếp nhận sự thay đổi áp lực.

Đối với Model 4500 Series nói chung, GEOKON sử dụng màng thép không gỉ nhạy áp kết nối với phần tử dây rung, ngoại trừ một số model có cấu tạo riêng như 4500C.

Thiết kế này cho phép chuyển sự thay đổi áp lực thủy lực thành thay đổi đặc tính dao động có thể đo được.

Bộ lọc của GEOKON 4500HD

Giữa môi trường đất và màng cảm biến có bộ lọc.

Vai trò của bộ lọc là cho phép nước truyền áp suất tới vùng cảm biến nhưng hạn chế các hạt đất tiếp xúc trực tiếp với màng nhạy áp.

GEOKON nêu rằng filter tiêu chuẩn của dòng piezometer sử dụng vật liệu thép không gỉ với kích thước lọc 50 micron; các lựa chọn High Air Entry Filter cũng có thể được sử dụng tùy yêu cầu ứng dụng.

Thông số kỹ thuật tiêu chuẩn GEOKON 4500HD

Theo trang sản phẩm và datasheet chính thức hiện hành của GEOKON, thông số chính của Model 4500HD như sau.

Một điểm đáng chú ý là datasheet Rev. O.9 ngày 16/06/2026 hiện liệt kê 4500HD với dải đo lên đến 20 MPa, phù hợp với trang sản phẩm hiện hành của GEOKON.

Dải đo áp suất của GEOKON 4500HD

Khả năng cung cấp nhiều dải đo giúp 4500HD thích nghi với nhiều vị trí quan trắc khác nhau.

Các dải thấp như 70 kPa hoặc 170 kPa có thể thích hợp khi áp suất dự kiến tương đối thấp và cần độ nhạy phù hợp với phạm vi đo.

Các dải 350 kPa, 700 kPa, 1 MPa, 2 MPa hoặc 3 MPa đáp ứng nhiều ứng dụng địa kỹ thuật phổ biến.

Đối với điều kiện áp suất cao hơn, GEOKON hiện còn liệt kê các phiên bản 5 MPa, 7.5 MPa, 10 MPa và 20 MPa.

Việc chọn đúng range rất quan trọng.

Không nên đơn giản chọn dải áp suất lớn nhất với suy nghĩ rằng thiết bị càng lớn càng an toàn. Range quá lớn so với áp suất thực tế có thể làm giảm độ phân giải tuyệt đối tại phạm vi cần quan sát.

Ngược lại, range quá thấp làm tăng nguy cơ vượt giới hạn đo khi áp lực thực tế tăng cao.

Do đó, cấu hình 4500HD nên được lựa chọn dựa trên áp lực nước lỗ rỗng dự kiến, cao trình lắp đặt, giai đoạn thi công, tải trọng công trình và hệ số dự phòng thiết kế.

Độ chính xác của GEOKON 4500HD

Trang sản phẩm GEOKON công bố độ chính xác của 4500HD là ±0.1% F.S., trong khi độ phân giải tối thiểu là 0.025% F.S.

Trong đó F.S. là Full Scale, tức toàn thang đo.

Điều này cần được hiểu đúng khi thiết kế hệ thống quan trắc.

Ví dụ, cùng tỷ lệ phần trăm độ chính xác nhưng cảm biến có range khác nhau sẽ có sai số tuyệt đối quy đổi ra đơn vị áp suất khác nhau.

Vì vậy, lựa chọn đúng range không chỉ liên quan đến khả năng tránh quá tải cảm biến mà còn liên quan trực tiếp đến chất lượng của dữ liệu quan trắc.

Khả năng chịu quá áp của GEOKON 4500HD

GEOKON công bố mức Over Range bằng 1.5 lần áp suất định mức cho 4500HD.

Thông số này cung cấp biên an toàn kỹ thuật nhưng không nên được hiểu là range vận hành bình thường.

Thiết bị vẫn nên được thiết kế để hoạt động trong phạm vi hiệu chuẩn.

Đặc biệt trong các công trình quan trọng như đập, nền đắp lớn hoặc công trình thủy lợi, range cần được xác định dựa trên điều kiện áp lực lớn nhất có khả năng xuất hiện, thay vì dựa vào khả năng over-range.

Dải nhiệt độ làm việc của GEOKON 4500HD

Dải nhiệt độ tiêu chuẩn của 4500HD là từ −20 °C đến +80 °C.

GEOKON cũng cho biết có thể cung cấp phiên bản tùy chỉnh dành cho nhiệt độ cao; đối với các ứng dụng nhiệt độ cao tiêu chuẩn, hãng có dòng 4500HT chuyên biệt.

Trong điều kiện địa kỹ thuật thông thường, sự thay đổi nhiệt độ thường diễn ra chậm hơn môi trường công nghiệp trên mặt đất. Tuy nhiên ảnh hưởng nhiệt vẫn cần được xem xét khi xử lý dữ liệu đo chính xác dài hạn.

Kích thước và kết cấu GEOKON 4500HD

Kích thước danh nghĩa của GEOKON 4500HD là 203 × 38.1 mm, lớn hơn nhiều model piezometer tiêu chuẩn cùng dòng. Khối lượng theo datasheet là khoảng 1.50 kg.

Kết cấu lớn và chắc chắn phù hợp với mục đích của phiên bản Heavy Duty.

Điều này đặc biệt có ý nghĩa khi cảm biến được chôn trực tiếp trong nền đắp và phải tồn tại trong hệ thống quan trắc trong suốt quá trình thi công cũng như vận hành công trình.

GEOKON 4500HD và cáp Heavy Duty Armored Cable

Vì sao GEOKON 4500HD cần cáp armored?

Trong nhiều dự án, bản thân đầu đo được bảo vệ tốt nhưng sự cố lại xảy ra tại tuyến cáp.

Khi cáp được chôn trong nền đắp, nó có thể chịu tác động của vật liệu, phương tiện thi công và chuyển vị tương đối giữa các lớp đất.

Chính vì vậy GEOKON nhấn mạnh việc sử dụng heavily armored cable cùng 4500HD nhằm chịu tốt hơn chuyển động của đất trong quá trình xây dựng.

Cáp armored sử dụng với GEOKON 4500HD

Datasheet GEOKON hiện liệt kê tùy chọn 02-500PE1A-E/M, là cáp polyethylene có lớp armor, đường kính khoảng 13 mm, gồm hai twisted pairs và lớp braided shield tổng thể.

Cấu hình cáp thực tế cần được lựa chọn dựa trên chiều dài tuyến, vị trí junction box, phương pháp dẫn cáp, nguy cơ tác động cơ học và cấu hình hệ thống thu thập dữ liệu.

Hướng dẫn lắp đặt GEOKON 4500HD trong nền đắp

Tài liệu hướng dẫn của GEOKON dành riêng một phần cho việc lắp piezometer trong fills and embankments.

Đối với vật liệu đắp không dính, cảm biến có thể được đặt trực tiếp trong vật liệu. Nếu vật liệu chứa cốt liệu kích thước lớn, GEOKON đề cập khả năng bố trí cảm biến trong một vùng cát bão hòa và bổ sung biện pháp bảo vệ cáp.

Tuyến cáp thường được bố trí trong rãnh nông sử dụng vật liệu có kích thước nhỏ hơn.

Vật liệu xung quanh cáp được đầm cẩn thận bằng tay để hạn chế nguy cơ gây hư hỏng.

GEOKON cũng đề cập việc bố trí các nút bentonite tại những vị trí thích hợp nhằm hạn chế nước di chuyển dọc theo đường đi của cáp.

Đối với khu vực có hoạt động thi công lớn hoặc chuyển vị vật liệu mạnh, heavy-duty armored cable được khuyến nghị.

Chuẩn bị bộ lọc trước khi lắp GEOKON 4500HD

Bộ lọc của piezometer cần được chuẩn bị đúng trước khi lắp đặt.

GEOKON nhấn mạnh việc bão hòa hoàn toàn filter để đạt kết quả đo chính xác.

Sau khi filter đã được bão hòa, cần duy trì trạng thái này cho đến thời điểm lắp đặt. Tài liệu hãng đồng thời cảnh báo không để piezometer bị đóng băng sau khi filter stone đã được bão hòa nước.

Đối với High Air Entry ceramic filter, quá trình khử khí và bão hòa còn quan trọng hơn. Với filter có air-entry value từ 2 bar trở lên, GEOKON khuyến nghị thực hiện quá trình bão hòa tại nhà máy do quy trình tương đối phức tạp.

Thiết lập Initial Zero cho GEOKON 4500HD

Trước khi đưa 4500HD xuống vị trí cuối cùng, cần xác định số đọc ban đầu.

GEOKON hướng dẫn để thiết bị đạt cân bằng nhiệt, sau đó ghi nhận số đọc piezometer, áp suất khí quyển và nhiệt độ khi cảm biến đang ở điều kiện áp suất khí quyển.

Giá trị này được gọi là initial zero reading.

Initial zero tại hiện trường cần được kiểm tra so với số liệu zero trong báo cáo hiệu chuẩn được cung cấp cùng cảm biến.

Bước này đặc biệt quan trọng bởi sau khi 4500HD được chôn sâu trong thân đập hoặc nền đắp, việc tiếp cận trực tiếp cảm biến thường rất khó hoặc không thể thực hiện được.

Ứng dụng GEOKON 4500HD trong đập đất

Đây là ứng dụng tiêu biểu nhất của 4500HD.

GEOKON trực tiếp ghi rõ Model 4500HD được khuyến nghị cho earth dams.

Trong thân đập đất, mạng piezometer có thể được bố trí tại nhiều cao trình và mặt cắt để theo dõi sự phát triển áp lực nước lỗ rỗng trong quá trình đắp đập, tích nước và vận hành.

Dữ liệu có thể được kết hợp với các thiết bị địa kỹ thuật khác như settlement sensors, inclinometers hoặc weirs tùy thiết kế chương trình quan trắc.

Ứng dụng GEOKON 4500HD trong nền đắp

GEOKON 4500HD cho nền đường và embankment

Các nền đắp lớn có thể phát sinh áp lực nước lỗ rỗng khi tải trọng được gia tăng trong quá trình thi công.

Theo dõi áp lực này giúp kỹ sư có thêm dữ liệu để đánh giá diễn biến của nền đất và hiệu quả của giải pháp xử lý nền.

Trong trường hợp cảm biến phải được đặt ngay trong lớp vật liệu đắp và tiếp tục tồn tại trong suốt quá trình thi công, cấu trúc Heavy Duty của 4500HD mang lại lợi thế rõ rệt.

GEOKON 4500HD cho đê và công trình thủy lợi

Tương tự đập đất, các công trình đê và embankment thủy lợi cần theo dõi điều kiện thủy lực bên trong kết cấu đất.

Mạng piezometer có thể hỗ trợ theo dõi biến đổi áp lực theo thời gian, đặc biệt khi mực nước phía thượng lưu hoặc bên ngoài công trình thay đổi.

GEOKON 4500HD cho nền đắp công nghiệp

Các bãi chứa, nền nhà máy, khu vực san lấp lớn hoặc nền công trình hạ tầng cũng có thể sử dụng piezometer nếu thiết kế địa kỹ thuật yêu cầu quan trắc áp lực nước lỗ rỗng.

Trong môi trường thi công liên tục, 4500HD phù hợp khi ưu tiên tăng mức độ bảo vệ cơ học cho đầu đo và tuyến cáp.

GEOKON 4500HD sử dụng Standard Filter hay High Air Entry Filter?

Việc chọn filter cần dựa trên mục tiêu đo.

GEOKON cho biết standard filter phù hợp với nhiều phép đo thông thường.

Tuy nhiên, trong những vật liệu như lõi đập có tính chống thấm cao và cần đo áp lực nước lỗ rỗng dưới áp suất khí quyển, High Air Entry ceramic filter có thể được sử dụng. Filter loại này cần tiếp xúc tốt với vật liệu đầm chặt.

Datasheet hiện liệt kê các phụ kiện HAE dành riêng cho 4500HD gồm các cấu hình 1 bar, 2 bar và 5 bar.

Điều này cho phép cấu hình 4500HD theo điều kiện địa kỹ thuật thực tế thay vì áp dụng một bộ lọc duy nhất cho mọi dự án.

Khả năng chống sét của GEOKON 4500HD

Một đặc điểm quan trọng của piezometer GEOKON là hệ thống bảo vệ surge tích hợp.

Theo GEOKON, tất cả vibrating wire piezometers của hãng đều tích hợp tripolar plasma surge arrestors nhằm bảo vệ cuộn cảm biến trước nguy cơ hư hỏng do xung điện liên quan đến sét.

Tuy nhiên, surge arrestor bên trong cảm biến không thay thế hoàn toàn thiết kế chống sét tổng thể của hệ thống quan trắc.

Đối với mạng cảm biến lớn, kỹ sư vẫn cần xem xét vị trí datalogger, junction box, tiếp địa, tuyến cáp và các thiết bị bảo vệ bổ sung.

Kết nối GEOKON 4500HD với thiết bị đọc cầm tay

GEOKON liệt kê các thiết bị đọc tương thích với hệ cảm biến dây rung như Handheld Readout và VW Analyzer.

Datasheet cụ thể hơn với các thiết bị như GK-404 Handheld Readout và GK-406 Vibrating Wire Analyzer.

Thiết bị cầm tay đặc biệt hữu ích trong quá trình lắp đặt bởi kỹ sư có thể kiểm tra sensor trước khi chôn, xác nhận initial zero và theo dõi số đọc trong quá trình thi công.

Kết nối GEOKON 4500HD với Data Logger

Đối với hệ thống quan trắc dài hạn, dữ liệu từ 4500HD có thể được thu thập tự động.

Trang GEOKON hiện liệt kê các giải pháp data logger và truyền thông tương thích gồm LoRa, Cellular, Wi-Fi, Local, Satellite và Multi-Channel CR6.

Nhờ đó hệ thống có thể được cấu hình từ mạng quan trắc cục bộ đến giải pháp giám sát từ xa.

Với các công trình đập ở khu vực xa trung tâm, khả năng truyền dữ liệu từ xa đặc biệt hữu ích vì giảm nhu cầu nhân sự phải thường xuyên đến hiện trường chỉ để ghi số đọc thủ công.

GEOKON 4500HD có tích hợp đo nhiệt độ không?

Dòng 4500 Series tích hợp thermistor trong housing nhằm cho phép đo nhiệt độ tại vị trí piezometer.

Thông tin nhiệt độ có thể hỗ trợ đánh giá điều kiện môi trường tại vị trí cảm biến và phục vụ quá trình xử lý số liệu khi yêu cầu độ chính xác cao.

Đối với chương trình quan trắc dài hạn, việc lưu đồng thời dữ liệu áp lực và nhiệt độ giúp kỹ sư có thêm thông tin khi phân tích xu hướng bất thường.

Độ ổn định dài hạn của công nghệ GEOKON 4500HD

Một yêu cầu quan trọng của cảm biến được chôn trong đập hoặc nền đắp là long-term stability.

Không giống thiết bị có thể tháo ra kiểm tra định kỳ, piezometer chôn trong công trình thường được kỳ vọng hoạt động trong nhiều năm.

GEOKON mô tả dòng 4500 Series Vibrating Wire Piezometers là có độ ổn định lâu dài, độ tin cậy cao và mức thermal zero shift thấp.

Đây là một trong những lý do công nghệ vibrating wire được sử dụng rộng trong các mạng quan trắc địa kỹ thuật dài hạn.

GEOKON 4500HD so với GEOKON 4500S

4500S là phiên bản Standard Piezometer, trong khi 4500HD hướng trực tiếp tới ứng dụng Heavy Duty.

Thông số được tổng hợp từ datasheet hiện hành của GEOKON.

GEOKON 4500HD so với GEOKON 4500SH

4500SH cũng sử dụng housing heavy-duty và được GEOKON công bố cho áp suất đến 20 MPa.

Tuy nhiên 4500HD được hãng mô tả riêng là Heavy Duty Piezometer cho direct burial in fills and dam embankments, trong khi 4500SH vẫn thuộc nhóm Standard Piezometers nhưng được trang bị heavy-duty housing.

Do đó, lựa chọn giữa 4500HD và 4500SH không nên chỉ dựa vào range.

Cần xem xét cách lắp đặt, điều kiện cơ học xung quanh thiết bị, kích thước sensor, yêu cầu bảo vệ cáp và cấu hình tổng thể của hệ thống.

GEOKON 4500HD so với GEOKON 4500DP

Hai model có mục tiêu lắp đặt khác nhau rõ rệt.

4500DP là Drive Point Piezometer có cấu tạo phục vụ việc đẩy trực tiếp xuống đất mềm bằng cần khoan thích hợp.

Trong khi đó 4500HD được thiết kế để chôn trực tiếp trong fill và dam embankment.

Vì vậy 4500DP thích hợp khi phương án thi công yêu cầu đưa đầu đo xuống đất mềm bằng phương pháp pushing, còn 4500HD phù hợp khi cảm biến được bố trí trong quá trình hình thành nền đắp hoặc thân đập.

Phụ kiện dành cho GEOKON 4500HD

GEOKON cung cấp nhiều phụ kiện liên quan tới 4500HD, bao gồm filter thép không gỉ thay thế, High Air Entry filters, freeze plug, splice kit cho armored cable và nhiều lựa chọn cáp khác nhau.

Một số mã được datasheet hiện hành liệt kê gồm: 4500-1C cho stainless steel filter assembly của 4500HD; 4500-2-6, 4500-2-7 và 4500-2-8 cho HAE filter 1, 2 và 5 bar; 4500-9-HD cho splice kit armored cable tại nhà máy; cùng các phiên bản field splice tương ứng.

Việc lựa chọn phụ kiện cần được thực hiện đồng thời với cấu hình cảm biến thay vì chỉ đặt riêng đầu đo.

Các tiêu chí lựa chọn GEOKON 4500HD cho dự án

Khi lập cấu hình cho GEOKON 4500HD, nên xác định đồng thời: dải áp suất dự kiến; áp suất cực đại có thể xuất hiện; loại vật liệu nền đắp; vị trí và cao trình sensor; standard hay HAE filter; chiều dài tuyến cáp; mức độ bảo vệ cơ học của cáp; vị trí junction box; phương pháp đọc dữ liệu; yêu cầu truyền dữ liệu từ xa; và điều kiện nhiệt độ tại công trình.

Việc lựa chọn hệ thống theo cách này giúp tránh tình trạng đầu đo được chọn đúng nhưng cáp, filter hoặc hệ thống thu thập dữ liệu lại không phù hợp.

Tại sao GEOKON 4500HD phù hợp cho hệ thống quan trắc đập?

Giá trị của 4500HD nằm ở việc nhiều đặc điểm được thiết kế cùng một mục tiêu: đo áp lực nước lỗ rỗng ổn định trong môi trường nền đắp chịu tác động thi công.

Thiết bị sử dụng công nghệ vibrating wire, housing Heavy Duty, có thể kết hợp armored cable, có nhiều range áp suất, hỗ trợ standard hoặc HAE filter và có thể tích hợp vào hệ thống data acquisition tự động.

Đối với một cảm biến dự kiến được chôn vĩnh viễn trong thân đập, độ bền của toàn bộ hệ thống từ sensor đến cable thường quan trọng không kém thông số độ chính xác trên datasheet.

Thương hiệu GEOKON và dòng GEOKON 4500HD

GEOKON có trụ sở tại Lebanon, New Hampshire, Hoa Kỳ, được thành lập năm 1979 và hoạt động trên thị trường thiết bị quan trắc địa kỹ thuật và kết cấu thông qua mạng lưới quốc tế. Công ty cho biết các sản phẩm instrumentation của hãng được sản xuất tại nhà máy ở Hoa Kỳ.

GEOKON cũng công bố hệ thống chất lượng ISO 9001:2015 trên tài liệu sản phẩm hiện hành.

Dòng vibrating wire là một trong những công nghệ chủ lực của hãng và được ứng dụng trên nhiều nhóm thiết bị đo địa kỹ thuật.

Tại sao nên lựa chọn GEOKON 4500HD tại Ngọc Huy Dương?

Khi lựa chọn một piezometer cho công trình, vấn đề không dừng lại ở việc đặt đúng mã 4500HD.

Cần xác định đầy đủ range, filter, loại cáp, chiều dài cáp, hệ thống đọc và phụ kiện đi kèm trước khi đặt hàng.

Công ty TNHH Ngọc Huy Dương hỗ trợ khách hàng kiểm tra cấu hình thiết bị theo yêu cầu kỹ thuật của dự án, lựa chọn dải đo phù hợp và xây dựng danh mục thiết bị đồng bộ cho hệ thống quan trắc.

Đối với các dự án EPC, đập, thủy điện, thủy lợi, hạ tầng và địa kỹ thuật, việc xác định cấu hình ngay từ giai đoạn thiết kế giúp hạn chế sai model và tránh phát sinh thay đổi sau khi thiết bị đã được đặt hàng.

Liên hệ tư vấn kỹ thuật GEOKON 4500HD

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

Quý khách có nhu cầu lựa chọn GEOKON 4500HD Heavy Duty Piezometer, xác định range áp suất, chiều dài armored cable, loại filter, readout hoặc data logger phù hợp với dự án, vui lòng liên hệ Ngọc Huy Dương để được hỗ trợ cấu hình.

FAQ về GEOKON 4500HD

GEOKON 4500HD dùng để đo gì?

GEOKON 4500HD được sử dụng để đo áp lực chất lỏng, đặc biệt là áp lực nước lỗ rỗng trong các ứng dụng địa kỹ thuật. Model này được thiết kế nổi bật cho việc chôn trực tiếp trong nền đắp và thân đập đất.

GEOKON 4500HD có phù hợp cho đập đất không?

Có. GEOKON trực tiếp ghi rõ rằng 4500HD được khuyến nghị sử dụng trong earth dams và được thiết kế cho fills तथा dam embankments.

GEOKON 4500HD có những dải đo nào?

Trang sản phẩm và datasheet hiện hành liệt kê các dải 70, 170, 350, 700 kPa; 1, 2, 3, 5, 7.5, 10 và 20 MPa.

Độ chính xác của GEOKON 4500HD là bao nhiêu?

Độ chính xác được GEOKON công bố là ±0.1% F.S., với độ phân giải tối thiểu 0.025% F.S.

GEOKON 4500HD có thể kết nối Data Logger không?

Có. GEOKON hỗ trợ nhiều giải pháp thu thập dữ liệu cho cảm biến vibrating wire, bao gồm các hệ thống Local, LoRa, Cellular, Wi-Fi, Satellite và multi-channel data logger tùy cấu hình.
