GEOKON 4500MLP là hệ thống Multilevel Vibrating Wire Piezometer được thiết kế để đo áp lực nước ngầm hoặc áp lực nước lỗ rỗng tại nhiều cao độ khác nhau trong cùng một hố khoan. Thay vì phải tạo lần lượt các lớp cát và bentonite riêng biệt cho từng cảm biến, hệ thống sử dụng cơ cấu lò xo để ép phần tử lọc của từng piezometer tiếp xúc chắc chắn với thành hố khoan; sau khi các cảm biến đã được định vị, toàn bộ hố khoan có thể được bơm grout bentonite-xi măng từ dưới lên.

Đây là điểm khác biệt quan trọng của 4500MLP so với phương pháp lắp nhiều piezometer truyền thống. GEOKON phát triển hệ thống nhằm giảm những khó khăn liên quan đến định vị nhiều đầu đo, tạo các lớp cát lọc riêng và ngăn cách các cao độ bằng bentonite trong cùng một borehole. Manual hiện hành của hãng mô tả 4500MLP là giải pháp cho phép lắp nhiều piezometer trong một hố khoan và sau đó backfill toàn bộ hố bằng bentonite grout thông qua tremie pipe.

Theo trang sản phẩm hiện hành, GEOKON 4500MLP có các dải đo tiêu chuẩn từ 70 kPa đến 7,5 MPa, độ chính xác ±0,1% F.S., độ phân giải tối thiểu 0,025% F.S., dải nhiệt độ −20°C đến +80°C và phù hợp với hố khoan đường kính khoảng 100–150 mm. Dòng 4500MLP hiện được GEOKON cung cấp theo yêu cầu – available on request.

Giới thiệu cảm biến đa tầng GEOKON 4500MLP

Trong nhiều chương trình quan trắc địa kỹ thuật, kỹ sư không chỉ cần biết áp lực nước tại một điểm duy nhất mà cần xây dựng profile áp lực theo chiều sâu.

Ví dụ, một hố khoan có thể xuyên qua:

• Lớp đất đắp.
• Lớp sét mềm.
• Lớp cát chứa nước.
• Lớp sét cứng.
• Đới phong hóa.
• Các tầng địa chất có điều kiện thủy lực khác nhau.

Nếu chỉ đặt một piezometer, hệ thống chỉ cung cấp dữ liệu tại một cao độ.

Trong khi đó, GEOKON 4500MLP cho phép bố trí nhiều đầu đo tại các vị trí khác nhau trong cùng một borehole, từ đó hỗ trợ theo dõi biến thiên áp lực nước theo chiều sâu mà không phải khoan một hố riêng cho từng vị trí đo.

GEOKON mô tả ứng dụng chính của 4500MLP là đo áp lực nước ngầm tại nhiều cao độ trong một hố khoan duy nhất.

Đối với các dự án có số lượng điểm quan trắc lớn hoặc chiều sâu khảo sát đáng kể, cách bố trí đa tầng này có thể giúp hệ thống instrumentation gọn hơn và giảm số lượng borehole cần thiết so với phương án mỗi hố chỉ bố trí một đầu đo.

GEOKON 4500MLP giải quyết vấn đề gì khi lắp nhiều piezometer?

GEOKON 4500MLP giảm khó khăn khi lắp nhiều đầu đo trong một borehole

Với phương pháp truyền thống, việc đặt nhiều piezometer trong cùng một borehole tương đối phức tạp.

Tại mỗi độ sâu cần đo, kỹ sư thường phải tạo một vùng vật liệu cho phép truyền áp lực nước tới sensor, đồng thời phải cách ly vùng đo đó khỏi các tầng khác.

Nếu thực hiện nhiều lần trong cùng một hố, quá trình thi công có thể trở nên phức tạp do phải:

• Định vị chính xác từng cảm biến.
• Tạo các lớp cát lọc.
• Tạo nút bentonite ngăn cách.
• Kiểm soát cao trình từng lớp.
• Tránh tạo đường thông thủy lực dọc theo borehole.
• Quản lý nhiều tuyến cáp.
• Hạn chế làm dịch chuyển đầu đo khi backfill.

GEOKON cho biết chính lượng thời gian và nhân công cần thiết để bố trí piezometer, tạo sand lenses và lấp khoảng giữa bằng bentonite không thấm là một trong những khó khăn mà thiết kế 4500MLP hướng tới khắc phục.

GEOKON 4500MLP cho phép grout toàn bộ hố khoan

Một trong những đặc điểm quan trọng nhất của 4500MLP là phương án fully grouted borehole.

Manual GEOKON cho biết hệ thống loại bỏ nhu cầu bố trí xen kẽ các vùng cát và bentonite bằng cách cho phép toàn bộ borehole được backfill bằng bentonite grout, bơm từ dưới lên thông qua grout pipe.

Điều này không có nghĩa là phần tử lọc của sensor bị chôn hoàn toàn trong grout mà mất tiếp xúc với đất.

4500MLP sử dụng một filter lớn, cong và có độ rỗng, được cơ cấu lò xo ép trực tiếp vào thành borehole.

Khi filter đã tiếp xúc với thành hố, grout có thể lấp khoảng không còn lại của borehole trong khi vùng tiếp nhận áp lực của piezometer vẫn được bố trí sát môi trường đất cần quan trắc.

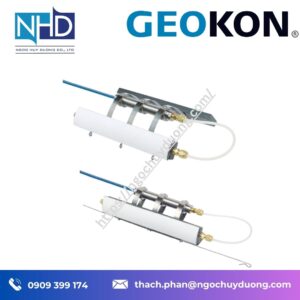

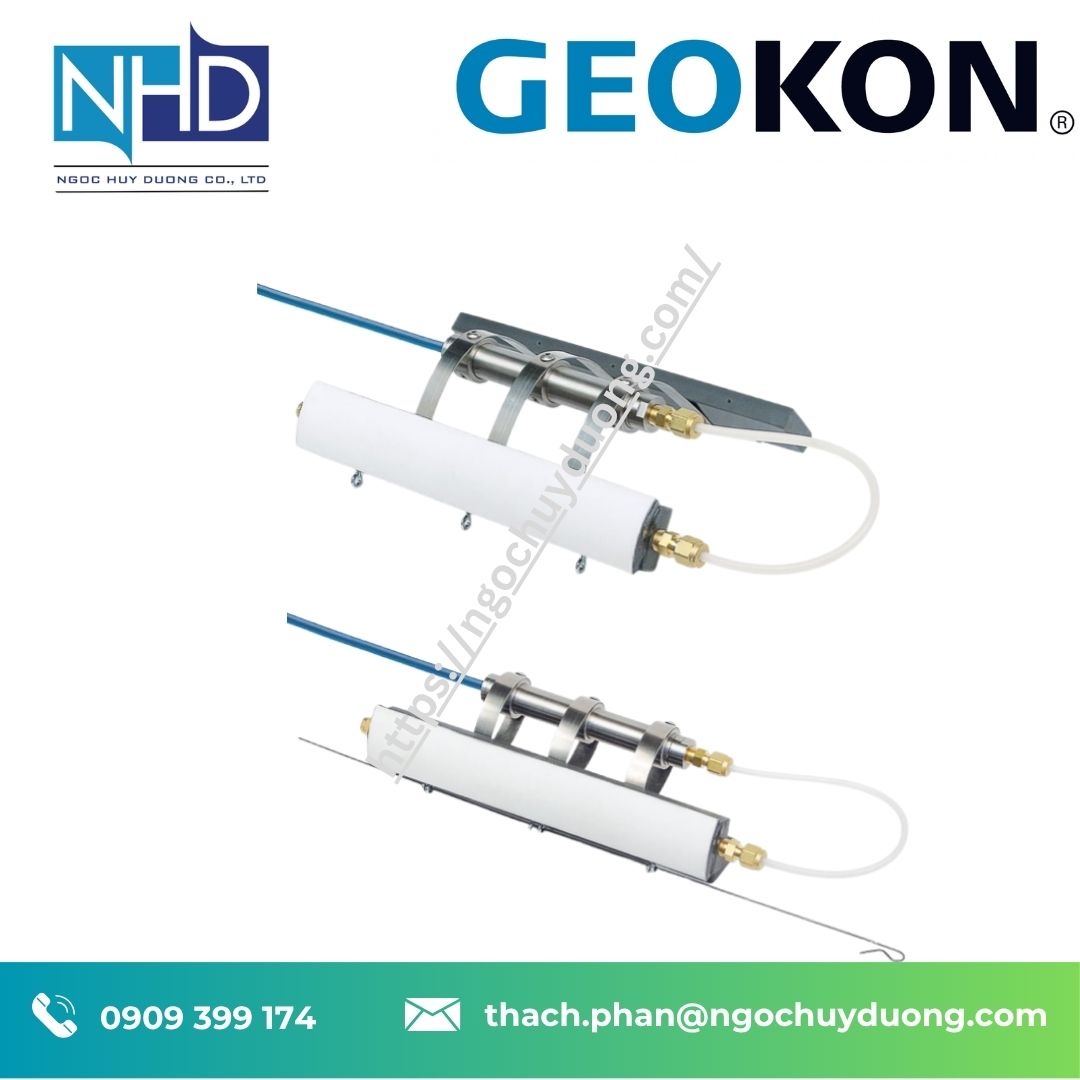

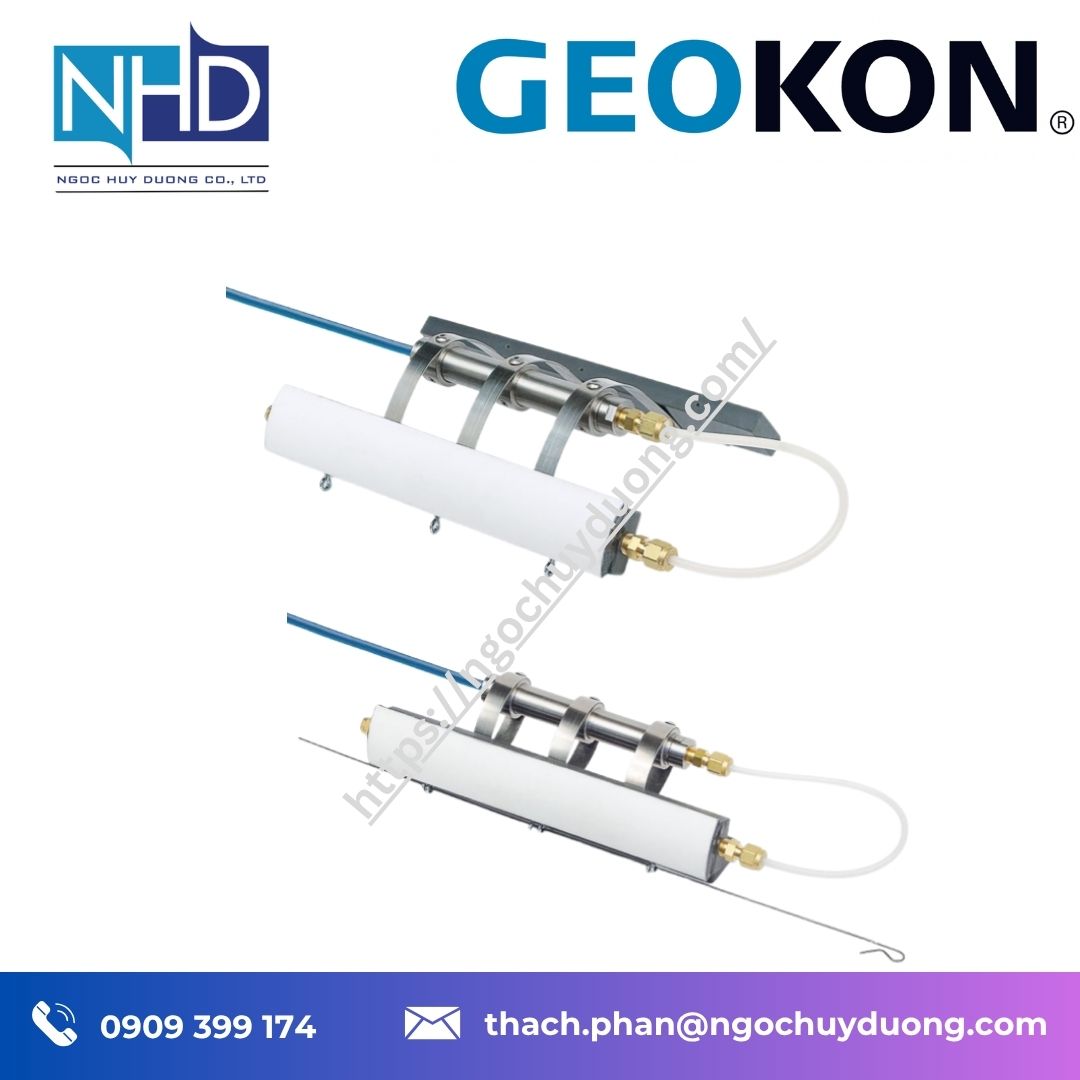

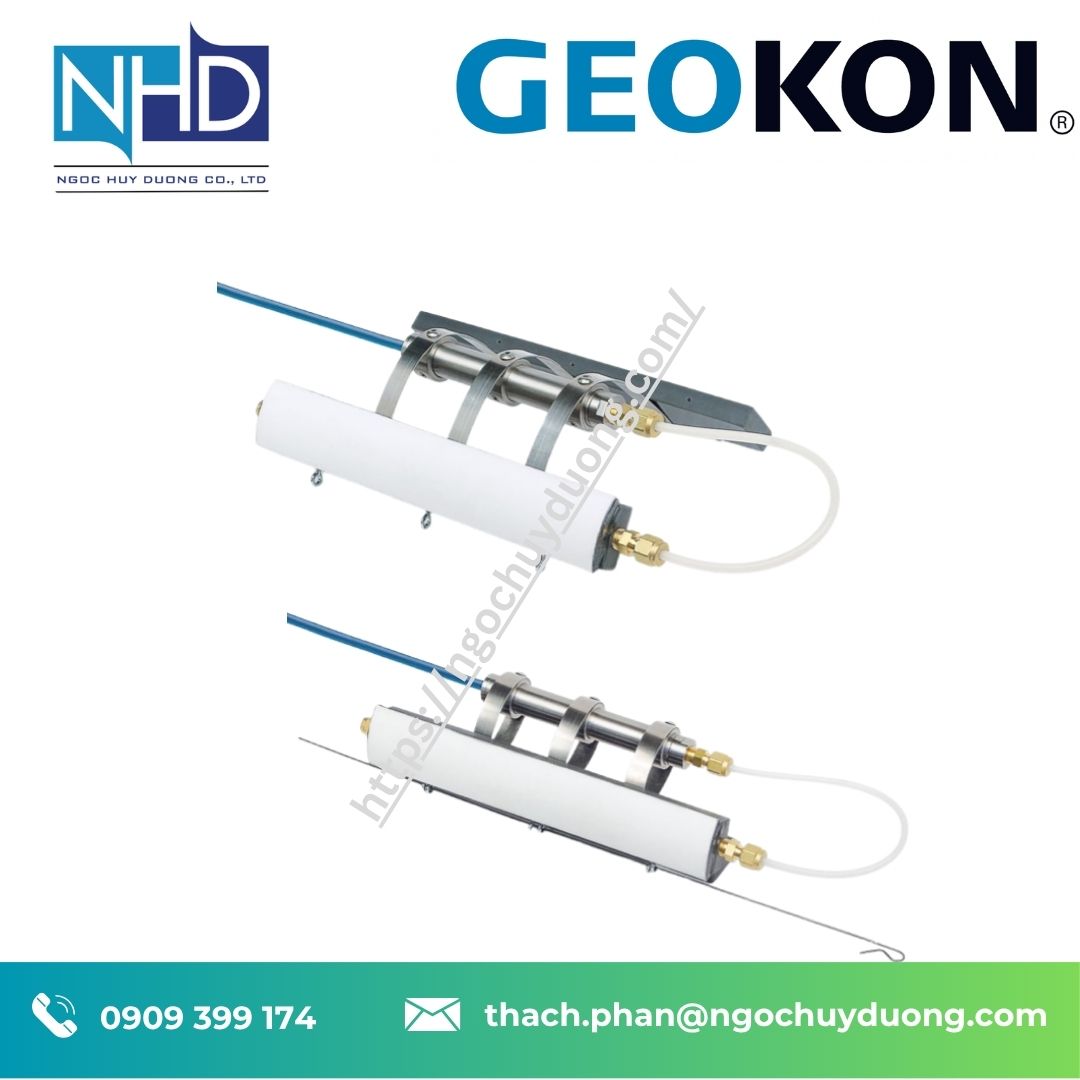

Cấu tạo của GEOKON 4500MLP

Bộ chuyển đổi áp suất Vibrating Wire của GEOKON 4500MLP

Phần đo pressure của 4500MLP dựa trên công nghệ Vibrating Wire Piezometer thuộc dòng Model 4500 của GEOKON.

Nguyên lý cơ bản gồm:

• Màng nhạy áp bằng thép không gỉ.
• Phần tử dây rung.
• Cuộn kích thích và đọc tín hiệu.
• Thermistor đo nhiệt độ.
• Hệ thống dây dẫn tín hiệu.

Áp suất tác động lên diaphragm làm màng biến dạng.

Sự biến dạng đó làm thay đổi lực căng của vibrating wire.

Khi lực căng thay đổi, resonant frequency của dây cũng thay đổi.

Theo manual GEOKON, bình phương tần số dao động tỷ lệ trực tiếp với áp suất tác động lên diaphragm.

Nhờ đó, sự thay đổi pressure được chuyển thành tín hiệu tần số có thể đọc và xử lý bằng hệ thống readout hoặc data logger.

Bộ lọc cong của GEOKON 4500MLP

Đây là thành phần tạo nên đặc trưng riêng của 4500MLP.

Khác với filter stone nhỏ tại đầu của một piezometer tiêu chuẩn, 4500MLP sử dụng phần tử lọc lớn hơn, dạng cong, được kết nối với transducer bằng tubing.

Manual hiện hành nêu filter của 4500MLP được ép vào thành borehole bằng spring mechanism sau khi assembly đã được đưa tới đúng vị trí.

Thông số appendix của manual hiện hành ghi:

Filter: Porous Polyethylene, 60 micron.

Vai trò của filter là tạo vùng tiếp xúc thủy lực giữa đất/nước ngầm và sensor đồng thời hạn chế vật liệu rắn đi trực tiếp vào hệ thống đo.

Cơ cấu lò xo của GEOKON 4500MLP

Cơ cấu lò xo là một trong những điểm đặc biệt nhất của GEOKON 4500MLP.

Trong quá trình đưa thiết bị xuống borehole, assembly ở trạng thái đóng để giảm kích thước ngang.

Khi đạt đúng cao trình, cơ cấu được kích hoạt từ xa.

Các leaf springs mở ra, đưa platen và filter về phía thành borehole cho đến khi filter được giữ tiếp xúc với thành hố.

GEOKON mô tả spring-loaded mechanism có thể được kích hoạt sau khi piezometer đã được hạ ở trạng thái đóng đến vị trí mong muốn.

Nhờ cơ chế này, kỹ sư không phải cố gắng tạo từng pocket cát riêng biệt tại mỗi cao độ.

Nguyên lý hoạt động của GEOKON 4500MLP

GEOKON 4500MLP tiếp nhận áp lực tại thành hố khoan

Sau khi filter được ép vào thành borehole, áp lực nước tại lớp đất xung quanh được truyền qua phần tử lọc và tuyến tubing tới diaphragm của piezometer.

Nếu pressure thay đổi, diaphragm biến dạng.

Biến dạng làm thay đổi tension của vibrating wire.

Tín hiệu frequency từ vibrating wire sau đó được truyền qua instrument cable lên bề mặt.

Bộ đọc hoặc data logger sử dụng reading kết hợp calibration factor của từng sensor để tính pressure.

Manual GEOKON sử dụng quan hệ cơ bản:

Pressure = (Current Reading − Initial Reading) × Linear Calibration Factor

hay:

P = (R1 − R0) × G.

Trong các ứng dụng cần độ chính xác cao hơn, manual cũng cho phép xử lý calibration bằng polynomial bậc hai thay vì chỉ sử dụng linear factor.

Thông số kỹ thuật GEOKON 4500MLP

Các thông số dưới đây được tổng hợp từ trang sản phẩm hiện hành và manual Model 4500MLP Revision J.2, 05/04/2026 của GEOKON.

Thông số pressure range, accuracy, resolution, linearity, temperature và borehole diameter cũng được xác nhận trên trang sản phẩm GEOKON 4500MLP hiện hành.

Dải đo áp suất của GEOKON 4500MLP

GEOKON hiện công bố các range tiêu chuẩn cho 4500MLP gồm:

70 kPa

170 kPa

350 kPa

700 kPa

1 MPa

2 MPa

3 MPa

5 MPa

7.5 MPa.

Đây là phạm vi khá rộng đối với một multilevel pore pressure monitoring system.

Range thấp có thể được lựa chọn cho những vị trí mà piezometric pressure dự kiến nhỏ.

Range cao phù hợp với các vị trí sâu hơn hoặc điều kiện pressure lớn hơn.

Tuy nhiên, kỹ sư không nên mặc định lựa chọn dải lớn nhất.

Pressure range cần được lựa chọn theo:

• Cao độ sensor.
• Mực nước ngầm dự kiến.
• Áp lực lỗ rỗng ban đầu.
• Áp lực có thể phát sinh khi thi công.
• Áp lực của grout trong quá trình lắp.
• Điều kiện transient có thể xảy ra.
• Yêu cầu độ phân giải của chương trình quan trắc.

GEOKON 4500MLP có thể đo áp suất âm không?

Có giới hạn cụ thể.

Trang sản phẩm GEOKON nêu rằng các piezometer có range từ 350 kPa trở lên có khả năng đọc negative pressure xuống khoảng −100 kPa, và hãng đề nghị liên hệ GEOKON nếu ứng dụng cần chức năng này.

Do đó, nếu dự án có khả năng hình thành suction hoặc áp suất thấp hơn áp suất khí quyển, cần xác nhận cấu hình trong giai đoạn lựa chọn thiết bị.

Độ chính xác của GEOKON 4500MLP

GEOKON công bố:

Accuracy: ±0.1% F.S.

Resolution: 0.025% F.S. minimum.

Linearity: <0.5% F.S.

và có tùy chọn:

±0.1% F.S. linearity.

Trong đó F.S. là Full Scale – toàn thang đo.

Điều này có nghĩa range lựa chọn ảnh hưởng trực tiếp đến sai số tuyệt đối và độ phân giải tuyệt đối của hệ thống.

Ví dụ về nguyên tắc lựa chọn: nếu pressure thực tế chỉ nằm ở vùng tương đối thấp nhưng sử dụng sensor có Full Scale quá lớn, khả năng phân biệt các biến đổi nhỏ sẽ không tối ưu bằng một range được lựa chọn sát hơn với điều kiện thực tế.

Vì vậy, range của từng level trong một hệ thống 4500MLP không nhất thiết phải được lựa chọn giống nhau nếu điều kiện pressure ở các cao độ khác biệt đáng kể.

Khả năng chịu quá áp của GEOKON 4500MLP

Trang sản phẩm và Appendix A của manual hiện hành đều ghi:

Over Range = 1.5 × Rated Pressure.

Thông số này cần đặc biệt được xem xét trong quá trình grouting.

Manual GEOKON cảnh báo rằng khi lắp đặt, piezometer có thể chịu pressure do cột grout bentonite ướt tác động lên cảm biến. Vì vậy việc chọn range phải xét cả installation pressure, không chỉ pressure dự kiến trong giai đoạn vận hành.

Dải nhiệt độ hoạt động của GEOKON 4500MLP

Dải nhiệt độ tiêu chuẩn của 4500MLP là:

−20°C đến +80°C.

Manual Revision J.2 cũng công bố:

Thermal coefficient <0.025% F.S./°C.

Thermal effect cần được xem xét khi yêu cầu độ chính xác cao, đặc biệt nếu nhiệt độ tại borehole thay đổi đáng kể giữa thời điểm initial zero và các lần quan trắc sau này.

GEOKON 4500MLP tích hợp thermistor đo nhiệt độ

Các vibrating wire piezometer được sử dụng trong hệ thống có thermistor bên trong để theo dõi nhiệt độ.

GEOKON cho biết GK-404 và GK-406 có thể đọc thermistor và hiển thị nhiệt độ bằng °C.

Appendix A của manual công bố:

Thermistor Operating Accuracy: ±0.5°C.

Dữ liệu nhiệt độ hữu ích cho:

• Kiểm tra thermal equilibrium trước khi lấy zero.
• Theo dõi điều kiện môi trường tại từng level.
• Thực hiện temperature correction khi cần.
• Phân tích các biến đổi pressure bất thường.

Đường kính hố khoan cho GEOKON 4500MLP

Trang sản phẩm GEOKON công bố:

Borehole Diameter: 100–150 mm.

Manual bổ sung rằng kích thước borehole nên ít nhất khoảng 100 mm, đồng thời không nên lớn hơn quá nhiều so với kích thước danh nghĩa mà spring-loaded mechanism được thiết kế cho.

Appendix ghi:

Borehole Oversize Capacity = Nominal size +30 mm.

Điều này có ý nghĩa trực tiếp đối với khả năng filter được ép chắc chắn vào borehole wall.

Nếu borehole quá lớn so với assembly, leaf springs có thể không đưa filter đến vị trí tiếp xúc như thiết kế.

Do đó đường kính khoan phải được phối hợp với cấu hình 4500MLP từ giai đoạn chuẩn bị drilling plan.

Tại sao filter GEOKON 4500MLP phải tiếp xúc với thành borehole?

Mục tiêu của multilevel monitoring là mỗi sensor phản ánh pressure tại một cao độ địa chất cụ thể.

Nếu giữa filter và thành borehole tồn tại một lớp grout không thấm đáng kể, response của cảm biến có thể không đại diện đúng cho hydraulic pressure của đất xung quanh.

Thiết kế của 4500MLP giải quyết vấn đề này bằng cách ép filter trực tiếp vào thành borehole trước khi grout toàn bộ khoảng trống còn lại.

GEOKON nêu rằng cơ chế này giúp tránh nguy cơ filter bị bentonite làm tắc và hạn chế lượng bentonite không thấm nằm giữa piezometer diaphragm với groundwater của lớp đất xung quanh.

Chuẩn bị GEOKON 4500MLP trước khi lắp đặt

Bão hòa filter của GEOKON 4500MLP

Một trong những bước quan trọng nhất trước khi lắp là saturating the filter stone.

Manual Revision J.2 hướng dẫn toàn bộ assembly được đặt ngập trong nước, không khí bị hút khỏi filter bằng syringe và transducer cavity được purge bằng nước trước khi tubing được kết nối lại. Assembly sau đó được giữ dưới nước cho đến khi sẵn sàng hạ xuống borehole.

Mục đích của quá trình này là loại bỏ không khí khỏi đường truyền pressure.

Khí bị giữ lại trong filter hoặc tubing có thể làm ảnh hưởng đến response của hệ thống.

GEOKON cũng cảnh báo:

Không để piezometer bị đóng băng sau khi đã được điền đầy nước.

Thiết lập Initial Zero cho GEOKON 4500MLP

Initial Zero của GEOKON 4500MLP quan trọng như thế nào?

GEOKON nhấn mạnh rằng cần thu được initial zero reading chính xác cho từng piezometer, vì giá trị này được sử dụng trong toàn bộ quá trình data reduction sau đó.

Mỗi sensor có calibration data riêng.

Factory zero được ghi nhận tại nhiệt độ và barometric pressure cụ thể.

Tại hiện trường, zero reading cần được kiểm tra sau khi:

• Filter đã được bão hòa.
• Sensor đạt thermal equilibrium.
• Temperature được ghi nhận.
• Barometric pressure được xem xét.
• Độ sâu sensor dưới mặt nước, nếu có, được ghi nhận.

Manual cho biết site zero sau khi temperature và barometric corrections được áp dụng nên phù hợp với factory reading trong giới hạn mà hãng chỉ định.

Grouting khi lắp GEOKON 4500MLP

Nguyên tắc lựa chọn grout cho GEOKON 4500MLP

Một ưu điểm quan trọng của 4500MLP là toàn bộ hố khoan có thể được grout sau khi các filter đã được ép vào borehole wall.

Manual GEOKON đưa ra nguyên tắc:

Cường độ grout nên mô phỏng tương đối cường độ của đất xung quanh.

Hãng nhấn mạnh việc kiểm soát water-to-cement ratio và hướng dẫn trộn cement với nước trước, sau đó mới bổ sung bentonite.

Manual đưa ra hai ví dụ grout mix tham khảo cho:

• Medium to hard soils.
• Soft soils.

Đây là các cấu hình tham khảo trong manual chứ không phải tỷ lệ bắt buộc cho mọi dự án. Thiết kế grout thực tế cần phù hợp với địa chất, borehole và specification của công trình.

GEOKON 4500MLP được grout từ dưới lên

Sau khi tất cả piezometer assemblies được định vị và spring mechanism đã được kích hoạt, borehole có thể được lấp bằng bentonite cement grout từ đáy lên trên.

Phương pháp bottom-up giúp kiểm soát quá trình lấp hố và hạn chế tạo khoảng trống.

Grout thường được đưa xuống bằng tremie/grout pipe.

Đây cũng chính là nguyên lý làm cho 4500MLP thuận lợi hơn so với phương pháp phải tạo một loạt sand zones và bentonite seals riêng biệt.

Các phương pháp lắp đặt GEOKON 4500MLP

Manual Revision J.2 mô tả ba phương pháp chính để kích hoạt assembly:

Drop Weight Method

Pneumatic Cutter Method

và

Pull-Pin Method.

GEOKON 4500MLP – Phương pháp Drop Weight

Đối với các borehole dốc xuống với độ nghiêng lớn, GEOKON khuyến nghị xem xét Drop Weight Method.

Các 4500MLP assemblies được lắp quanh grout pipe.

Trong cấu hình được manual mô tả, sensor được thiết kế để bố trí quanh 1-inch Schedule 80 PVC grout pipe, mặc dù các phương án grouting khác cũng có thể được sử dụng.

Assembly được giữ ở trạng thái đóng bằng nylon zip tie.

Sau khi grout pipe cùng các sensor đã được đưa tới vị trí cuối cùng, một trọng lượng đặc biệt được thả xuống bên trong grout pipe.

Khi weight tác động lên zip tie tại từng sensor, zip tie bị cắt/đứt, làm leaf springs mở ra và ép filter stone về phía borehole wall.

GEOKON 4500MLP – Phương pháp Pneumatic Cutter

Trong những trường hợp Drop Weight Method không phù hợp, GEOKON cung cấp Pneumatic Cutter Method.

Manual mô tả assembly được giữ đóng trong quá trình đưa xuống hố bằng nylon zip ties; hệ thống cutter được bố trí để giải phóng cơ cấu tại cao độ thiết kế.

Phương án này có thể hữu ích khi hình học borehole hoặc quy trình lắp đặt không cho phép thả weight qua grout pipe.

Việc lựa chọn phương pháp cần dựa trên:

• Hướng borehole.
• Độ nghiêng.
• Khả năng giữ ổn định của borehole.
• Casing.
• Grout pipe.
• Quy trình hạ sensor.

GEOKON 4500MLP – Phương pháp Pull-Pin

Phương pháp thứ ba là Pull-Pin Method.

Trong cấu hình này, assembly được giữ ở trạng thái đóng bằng pull-pin.

Sau khi sensor đạt đúng vị trí, pull-pin được kéo để giải phóng platens và cho spring mechanism mở ra.

Manual nêu các piezometer nên được lắp tuần tự từ đáy borehole lên phía miệng hố đối với phương pháp này.

Nếu sensor được lắp trong drill casing, casing được rút lên ngay phía trên cao độ dự kiến trước khi cơ cấu được release.

Quản lý cable khi lắp nhiều GEOKON 4500MLP

Khi nhiều sensor nằm trong cùng một hố khoan, quản lý tuyến cable trở thành một vấn đề đặc biệt quan trọng.

Manual yêu cầu trong quá trình hạ các piezometer tiếp theo, cable của các sensor nằm thấp hơn nên được đưa qua giữa assembly thay vì chạy vòng bên ngoài.

Lý do là để cable không chen vào giữa filter và borehole wall, gây ảnh hưởng đến khả năng tiếp xúc của filter.

Đây là chi tiết thi công nhỏ nhưng có ảnh hưởng trực tiếp tới chất lượng installation.

Cable của GEOKON 4500MLP

Appendix A của manual Revision J.2 liệt kê hai cấu hình cable điển hình.

GEOKON 4500MLP non-vented

02-250V6

• 4 conductor.
• PVC jacket.
• Đường kính khoảng 6.4 mm.

GEOKON 4500MLP vented

02-335VT8

• 4 conductor.
• Polyurethane jacket.
• Đường kính khoảng 9.5 mm.

Việc lựa chọn vented hoặc non-vented cần phù hợp với phương pháp pressure measurement và yêu cầu barometric compensation của dự án.

Nối cáp GEOKON 4500MLP có ảnh hưởng đến tín hiệu không?

Một lợi thế đáng chú ý của công nghệ Vibrating Wire là output chính là frequency, không phải tín hiệu voltage/current analog đơn giản.

GEOKON cho biết vì output là frequency nên biến đổi cable resistance có ảnh hưởng nhỏ đến gauge reading và việc splice cable đúng kỹ thuật không làm thay đổi phép đo theo cách thường gặp ở các tín hiệu nhạy với điện trở đường dây.

Điều này đặc biệt hữu ích đối với 4500MLP vì nhiều cable từ một borehole có thể cần được gom về junction box hoặc multicore cable để dẫn tới data logger.

GEOKON khuyến nghị cable sử dụng cho splice là loại twisted-pair chất lượng cao, có shielding đầy đủ và shield drain wire; các shield drain wires phải được nối đúng trong quá trình splice.

Junction Box cho hệ thống GEOKON 4500MLP

Một hệ thống có nhiều piezometers trong cùng borehole có thể tạo ra số lượng cable đáng kể.

GEOKON mô tả phương án sử dụng splice hoặc junction box để chuyển các cable riêng lẻ từ từng piezometer sang một multi-conductor cable chạy về readout station hoặc data logger.

Cấu hình này giúp:

• Giảm số lượng cable chạy đường dài.
• Tổ chức terminal rõ ràng.
• Thuận lợi kiểm tra từng sensor.
• Dễ tích hợp với data acquisition system.
• Hỗ trợ bảo trì và troubleshooting.

GEOKON 4500MLP và khả năng chống sét

Các vibrating wire piezometers của GEOKON tích hợp tripolar plasma surge arrestor để bảo vệ sensor coil khỏi voltage spikes.

Đối với những dự án ngoài hiện trường, đặc biệt khi cable dài, hệ thống vẫn cần được đánh giá tổng thể về:

• Grounding.
• Cable shield.
• Junction box.
• Surge protection.
• Data logger protection.
• Lightning protection tại readout station.

Surge arrestor bên trong sensor không nên được xem là giải pháp thay thế hoàn toàn cho thiết kế chống sét của toàn bộ instrumentation system.

GEOKON 4500MLP có thể sử dụng Readout nào?

Trang sản phẩm hiện hành liệt kê hai nhóm readout tương thích:

• Handheld
• VW Analyzer.

Manual Revision J.2 đề cập cụ thể tới GK-404 và GK-406 trong quá trình đọc vibrating wire signal và thermistor.

Readout cầm tay đặc biệt hữu ích trong:

• Kiểm tra sensor khi nhận hàng.
• Đo initial zero.
• Kiểm tra trước khi hạ sensor.
• Theo dõi trong quá trình installation.
• Commissioning.
• Troubleshooting.

GEOKON 4500MLP kết nối Data Logger như thế nào?

Trang sản phẩm hiện hành của GEOKON liệt kê các nhóm compatible data loggers/telemetry:

• LoRa
• Cellular
• Wi-Fi
• Local
• Satellite
• Multi-Channel CR6.

Điều này cho phép xây dựng hệ thống từ kiểu đọc tại hiện trường đến hệ thống tự động truyền dữ liệu từ xa.

Một cấu trúc hệ thống điển hình có thể là:

Nhiều 4500MLP trong borehole → Junction Box → Multiplexer/Data Logger → Telemetry → Database/Visualization Software

Cấu hình chính xác phụ thuộc số lượng sensor, khoảng cách, nguồn điện, tần suất thu thập và yêu cầu truyền thông của dự án.

Ứng dụng GEOKON 4500MLP trong quan trắc nước ngầm

Đây là ứng dụng trực tiếp nhất của 4500MLP.

Khi borehole xuyên qua nhiều tầng chứa nước hoặc các lớp đất có điều kiện thủy lực khác nhau, việc đo pressure tại nhiều cao độ giúp xây dựng một profile tốt hơn so với chỉ quan sát một mực nước tổng hợp.

GEOKON xác định ứng dụng chính của hệ thống là measurement of groundwater pressures at multiple levels in a single borehole.

Ứng dụng GEOKON 4500MLP trong hố đào sâu

Đối với excavation sâu, groundwater pressure tại các độ sâu khác nhau có thể là một dữ liệu quan trọng trong chương trình quan trắc.

Một borehole multilevel có thể được bố trí phía ngoài hoặc tại vùng thích hợp xung quanh excavation để theo dõi diễn biến pressure trong nhiều lớp địa chất.

Dữ liệu piezometer sau đó có thể được phân tích cùng:

• Inclinometer.
• Settlement point.
• Load cell.
• Strain gauge.
• Survey monitoring.

4500MLP đặc biệt hữu ích khi dự án cần nhiều pressure measurement levels nhưng không muốn tạo một borehole riêng cho từng sensor.

Ứng dụng GEOKON 4500MLP trong công trình đập và đê

Trong công trình đất, pressure profile theo chiều sâu có thể là một phần quan trọng của chương trình instrumentation.

Một hệ thống multilevel giúp theo dõi diễn biến pressure ở nhiều vùng hoặc nhiều lớp vật liệu nếu điều kiện thiết kế borehole phù hợp.

Việc bố trí thực tế cần được thực hiện theo instrument plan của dự án và không nên chỉ xác định bằng khoảng cách đều nhau mà phải dựa trên địa chất, hydraulic boundary conditions và mục tiêu quan trắc.

Ứng dụng GEOKON 4500MLP trong công trình nền móng

Đối với các công trình có nền đất nhiều lớp, pressure có thể thay đổi đáng kể theo độ sâu.

4500MLP cho phép một borehole cung cấp dữ liệu từ nhiều level, giúp nhóm địa kỹ thuật theo dõi phản ứng thủy lực của các tầng khác nhau trong quá trình thi công hoặc vận hành.

Ứng dụng GEOKON 4500MLP trong hầm và công trình ngầm

Các dự án tunnel hoặc underground structure có thể cần theo dõi groundwater pressure xung quanh vùng excavation.

Nếu geological profile phức tạp, một multilevel system có thể giúp phân biệt pressure ở những strata khác nhau.

Tuy nhiên vị trí borehole và từng sensor phải được kỹ sư địa kỹ thuật lựa chọn dựa trên mục tiêu cụ thể của monitoring program.

Ứng dụng GEOKON 4500MLP trong mỏ

Trong khai thác mỏ, groundwater và pore pressure có thể liên quan đến:

• Open pit slope.
• Underground excavation.
• Tailings structures.
• Dewatering.
• Ground stability.

Multilevel pressure monitoring có thể cung cấp thêm thông tin về hydraulic condition theo depth, đặc biệt khi geology có nhiều aquifers hoặc low-permeability layers.

GEOKON 4500MLP so với lắp nhiều piezometer theo phương pháp truyền thống

Lợi ích cốt lõi mà GEOKON nhấn mạnh là 4500MLP loại bỏ nhu cầu tạo các vùng sand và bentonite xen kẽ và cho phép entire borehole được filled bằng bentonite grout.

GEOKON 4500MLP so với GEOKON 4500S

4500S là standard vibrating wire piezometer, trong khi 4500MLP là một hệ thống chuyên biệt cho multi-level installation.

Dòng 4500S tiêu chuẩn hiện có các range 350 kPa đến 3 MPa, trong khi 4500MLP mở rộng range tiêu chuẩn từ 70 kPa đến 7.5 MPa.

GEOKON 4500MLP so với GEOKON 4500DP

4500DP là Drive Point Piezometer.

Mục tiêu của 4500DP là đưa sensor vào đất mềm bằng cấu hình drive-point thích hợp.

Ngược lại, 4500MLP được thiết kế cho nhiều điểm đo trong cùng một drilled borehole.

Do đó hai thiết bị giải quyết hai bài toán khác nhau:

4500DP: cách đưa một piezometer đến vị trí trong đất.

4500MLP: cách bố trí nhiều piezometer ở nhiều cao độ trong cùng một borehole.

Việc lựa chọn model phải dựa trên installation concept chứ không chỉ pressure range.

GEOKON 4500MLP so với GEOKON 4500HD

4500HD tập trung vào heavy-duty installation trong fills và dam embankments.

4500MLP tập trung vào multilevel borehole installation.

Nếu yêu cầu chính là tăng khả năng bảo vệ cơ học cho sensor và cable trong nền đắp đang thi công, 4500HD là nhóm cần xem xét.

Nếu yêu cầu là lấy pressure profile tại nhiều độ sâu trong cùng một borehole, 4500MLP là thiết kế chuyên biệt hơn.

Tại sao công nghệ Vibrating Wire phù hợp với GEOKON 4500MLP?

Một multilevel system có thể có nhiều sensor và tuyến cable tương đối dài.

Frequency-based output của vibrating wire mang lại lợi thế trong cấu hình này.

GEOKON cho biết vibrating wire sensors nổi bật về long-term stability và tín hiệu frequency có thể truyền qua cable dài mà ít bị suy giảm bởi các biến thiên resistance do nhiệt độ, contact resistance hoặc các yếu tố tương tự. Trang giới thiệu công nghệ của hãng nêu khoảng cách truyền tín hiệu có thể vượt 2.000 m trong các cấu hình phù hợp.

Đây là một lý do công nghệ VW được sử dụng nhiều trong geotechnical monitoring dài hạn.

Kiểm tra calibration của GEOKON 4500MLP

Manual cung cấp phương pháp field check calibration bằng cách:

1. Saturate filter.
2. Đưa piezometer xuống một borehole chứa nước.
3. Chờ thermal equilibrium.
4. Ghi reading.
5. Nâng sensor lên một khoảng cao độ đã biết.
6. Ghi reading mới.
7. Tính calibration factor từ pressure difference và reading difference.

Manual cho biết kết quả kiểm tra và calibration sheet nên phù hợp trong khoảng ±0.5% theo phương pháp kiểm tra này.

Đây là thủ tục xác minh, không thay thế factory calibration của từng sensor.

Những yếu tố môi trường cần xem xét với GEOKON 4500MLP

Dữ liệu piezometer không nên được diễn giải chỉ dựa trên một giá trị pressure đơn lẻ.

Trong chương trình quan trắc dài hạn cần xem xét:

• Barometric pressure.
• Temperature.
• Water level.
• Construction stage.
• Dewatering operation.
• Rainfall.
• Reservoir level nếu có.
• Excavation depth.
• Nearby pumping.
• Geological stratification.

Manual GEOKON có các phần riêng về temperature correction, barometric correction và vented piezometers, cho thấy những yếu tố này cần được xem xét trong quá trình data reduction.

Những lỗi cần tránh khi lắp GEOKON 4500MLP

Không bão hòa filter GEOKON 4500MLP

Không khí còn trong filter/tubing có thể làm ảnh hưởng tới khả năng truyền pressure.

Chọn borehole quá lớn cho GEOKON 4500MLP

Spring mechanism cần đủ khả năng đưa filter tới borehole wall.

Để cable GEOKON 4500MLP nằm giữa filter và thành hố

Manual đặc biệt hướng dẫn cable từ sensor phía dưới đi qua giữa assembly nhằm tránh vấn đề này.

Không lấy Initial Zero của GEOKON 4500MLP

Sau khi borehole đã grout, việc quay lại xác định zero ban đầu gần như không thể thực hiện theo cùng điều kiện.

Chọn range GEOKON 4500MLP quá thấp

Cần tính cả grout pressure trong quá trình installation.

Grout GEOKON 4500MLP không phù hợp với đất

Manual khuyến nghị strength của grout nên tương thích hợp lý với surrounding soil.

Không ghi nhận chính xác cao độ từng GEOKON 4500MLP

Nếu vị trí từng sensor không được lưu lại chính xác, giá trị của pressure profile sẽ giảm đáng kể.

Hồ sơ lắp đặt GEOKON 4500MLP nên lưu những gì?

Đối với mỗi sensor trong borehole, nên lập installation record gồm:

• Project name.
• Borehole ID.
• Sensor serial number.
• Sensor range.
• Calibration factor.
• Factory zero.
• Field initial zero.
• Sensor elevation.
• Borehole depth.
• Ground elevation.
• Cable length.
• Filter saturation time.
• Installation method.
• Activation method.
• Installation date.
• Grout mix.
• Grout volume.
• Temperature.
• Barometric pressure.
• Readout used.
• Junction box channel.
• Data logger channel.

Một hệ thống multilevel có thể chứa nhiều sensor trong cùng borehole, vì vậy mapping giữa serial number – depth – cable – channel phải được kiểm soát đặc biệt cẩn thận.

Những thông tin cần cung cấp khi chọn GEOKON 4500MLP

Để xác định cấu hình phù hợp, hồ sơ kỹ thuật nên có:

Số lượng level GEOKON 4500MLP

Ví dụ 3, 4, 5 hoặc số điểm khác theo thiết kế.

Cao độ từng GEOKON 4500MLP

Không chỉ tổng chiều sâu borehole.

Pressure range từng GEOKON 4500MLP

Mỗi cao độ có thể có range khác nhau nếu cần.

Đường kính borehole GEOKON 4500MLP

Phải phù hợp spring mechanism.

Hướng borehole GEOKON 4500MLP

Vertical, inclined downward hoặc upward.

Địa chất tại từng GEOKON 4500MLP

Đặc biệt cần xác định các tầng cần monitoring.

Loại cable GEOKON 4500MLP

Vented hoặc non-vented tùy cấu hình.

Chiều dài cable GEOKON 4500MLP

Tính từ từng level đến terminal point.

Data logger cho GEOKON 4500MLP

Xác định số channel và phương thức telemetry.

Phương pháp grout GEOKON 4500MLP

Cần phối hợp từ giai đoạn installation design.

Checklist đặt hàng GEOKON 4500MLP

Có thể sử dụng form RFQ theo cấu trúc sau:

Product: GEOKON 4500MLP Multilevel Piezometer
Quantity of boreholes: …
Piezometers per borehole: …
Borehole diameter: … mm
Borehole depth: … m
Borehole orientation: …
Sensor Level 1: … m / … kPa
Sensor Level 2: … m / … kPa
Sensor Level 3: … m / … kPa
Sensor Level 4: … m / … kPa
Cable type: …
Cable length: …
Vented / Non-vented: …
Readout: …
Data Logger: …
Telemetry: …
Junction Box: …
Installation accessories: …
Project location: …
Required documentation: Calibration Certificate / Manual / Datasheet / …

Trang GEOKON hiện lưu ý rằng 4500MLP Series được cung cấp theo yêu cầu, vì vậy việc gửi đầy đủ application information ngay từ RFQ là đặc biệt quan trọng.

Ưu điểm nổi bật của GEOKON 4500MLP

GEOKON 4500MLP đo nhiều cao độ trong một borehole

Đây là lợi ích chính của thiết bị.

GEOKON 4500MLP giảm nhu cầu tạo nhiều sand zones

Cơ cấu filter áp sát borehole wall cho phép sử dụng phương pháp fully grouted installation.

GEOKON 4500MLP sử dụng công nghệ Vibrating Wire

Phù hợp với long-term monitoring và cable runs dài.

GEOKON 4500MLP có nhiều range áp suất

Từ 70 kPa đến 7.5 MPa theo specification hiện hành.

GEOKON 4500MLP có thermistor tích hợp

Hỗ trợ đo và theo dõi nhiệt độ tại sensor.

GEOKON 4500MLP hỗ trợ automatic data acquisition

Trang sản phẩm liệt kê nhiều lựa chọn data logger và telemetry.

Hạn chế và lưu ý khi sử dụng GEOKON 4500MLP

4500MLP không phải là giải pháp có thể lắp giống một piezometer đơn giản.

Hệ thống yêu cầu lập kế hoạch trước về:

• Borehole diameter.
• Sensor spacing.
• Installation sequence.
• Cable routing.
• Release mechanism.
• Grouting.
• Junction box.
• Channel assignment.

Ngoài ra, khi nhiều sensors đã được grout trong cùng borehole, khả năng tiếp cận trực tiếp để sửa chữa gần như rất hạn chế.

Vì vậy chất lượng installation, kiểm tra sensor trước khi hạ và hồ sơ commissioning đặc biệt quan trọng.

GEOKON 4500MLP có phù hợp với mọi borehole không?

Không.

Manual nêu kích thước borehole không quá nhạy nhưng phải phù hợp giới hạn của spring mechanism; đường kính tối thiểu khoảng 100 mm và hệ thống có giới hạn về mức oversize so với nominal assembly.

Ngoài diameter, còn phải xem xét:

• Borehole có giữ thành được không.
• Có casing hay không.
• Casing được rút khi nào.
• Borehole direction.
• Khả năng đưa grout pipe xuống đáy.
• Khả năng triển khai release method.

Do đó 4500MLP cần được xem như một instrumentation system, không đơn thuần là một đầu đo.

GEOKON 4500MLP và thương hiệu GEOKON

GEOKON đặt tại Lebanon, New Hampshire, Hoa Kỳ, được thành lập năm 1979 và hoạt động trên thị trường quốc tế thông qua mạng lưới đại diện. Hãng sản xuất các thiết bị geotechnical và structural instrumentation tại nhà máy ở Hoa Kỳ và đặc biệt phát triển nhiều dòng vibrating wire sensors.

GEOKON cho biết công nghệ vibrating wire của hãng được sử dụng cho các phép đo strain, load, force, pressure, temperature và tilt, với ưu điểm nổi bật về long-term stability và truyền tín hiệu frequency qua khoảng cách lớn.

Manual 4500MLP Revision J.2, ngày 04/05/2026 hiện là tài liệu hướng dẫn mới được GEOKON liệt kê trên thư viện manual chính thức.

Tại sao nên lựa chọn GEOKON 4500MLP tại Ngọc Huy Dương?

Đối với hệ thống multilevel piezometer, lựa chọn đúng model chỉ là bước đầu.

Một configuration hoàn chỉnh còn phải xác định:

• Số lượng sensor trong mỗi borehole.
• Range của từng sensor.
• Cao độ từng sensor.
• Borehole diameter.
• Cable length.
• Cable type.
• Junction box.
• Readout.
• Data logger.
• Telemetry.
• Grouting arrangement.
• Installation accessories.

CÔNG TY TNHH NGỌC HUY DƯƠNG hỗ trợ khách hàng kiểm tra yêu cầu kỹ thuật và xây dựng cấu hình thiết bị phù hợp với hồ sơ quan trắc của dự án.

Với những hệ thống như 4500MLP, việc lập cấu hình trước khi đặt hàng đặc biệt quan trọng bởi số lượng sensor, chiều dài cable và phụ kiện installation phụ thuộc trực tiếp vào borehole layout.

Liên hệ tư vấn kỹ thuật GEOKON 4500MLP

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

Quý khách cần lựa chọn GEOKON 4500MLP Multilevel Piezometer, vui lòng cung cấp số lượng borehole, chiều sâu, đường kính hố khoan, số lượng cao độ cần đo, pressure range dự kiến và yêu cầu data acquisition để được hỗ trợ xác định cấu hình phù hợp.

FAQ về GEOKON 4500MLP

GEOKON 4500MLP là gì?

GEOKON 4500MLP là Multilevel Vibrating Wire Piezometer được thiết kế để lắp nhiều piezometer tại nhiều cao độ trong cùng một borehole nhằm đo groundwater/pore pressure.

GEOKON 4500MLP dùng để đo gì?

Thiết bị dùng để đo áp lực nước hoặc áp lực nước lỗ rỗng tại nhiều level khác nhau trong cùng một hố khoan.

GEOKON 4500MLP có những dải đo nào?

Các dải tiêu chuẩn là 70, 170, 350, 700 kPa; 1, 2, 3, 5 và 7.5 MPa.

Độ chính xác của GEOKON 4500MLP là bao nhiêu?

GEOKON công bố ±0.1% F.S.

Độ phân giải của GEOKON 4500MLP là bao nhiêu?

Độ phân giải tối thiểu là 0.025% F.S.

GEOKON 4500MLP hoạt động trong nhiệt độ bao nhiêu?

Dải nhiệt độ tiêu chuẩn là −20°C đến +80°C.

GEOKON 4500MLP sử dụng cho borehole đường kính bao nhiêu?

Trang sản phẩm công bố 100–150 mm. Manual cũng quy định spring mechanism phải phù hợp với nominal borehole size.

GEOKON 4500MLP dùng loại filter nào?

Manual Revision J.2 liệt kê porous polyethylene filter 60 micron.

GEOKON 4500MLP có thermistor không?

Có. Vibrating wire piezometers trong hệ thống được trang bị thermistor để đo nhiệt độ; manual công bố thermistor operating accuracy khoảng ±0.5°C.

GEOKON 4500MLP có cần tạo từng lớp cát riêng không?

Một lợi ích chính của hệ thống là loại bỏ nhu cầu tạo xen kẽ sand và bentonite zones theo phương pháp truyền thống. Filter được ép vào borehole wall và hố có thể được fully grouted.

GEOKON 4500MLP được grout như thế nào?

Sau khi các assemblies đã ở đúng vị trí và filters được kích hoạt, borehole có thể được bơm bentonite cement grout từ dưới lên qua grout/tremie pipe.

GEOKON 4500MLP có các phương pháp installation nào?

Manual hiện hành mô tả ba phương pháp chính: Drop Weight, Pneumatic Cutter và Pull-Pin.

GEOKON 4500MLP có đọc được pressure âm không?

Các range từ 350 kPa trở lên có khả năng đọc negative pressure xuống đến khoảng −100 kPa; GEOKON yêu cầu liên hệ hãng cho ứng dụng này.

GEOKON 4500MLP có chống sét không?

Các vibrating wire piezometers của GEOKON tích hợp tripolar plasma surge arrestor nhằm bảo vệ sensor coil khỏi voltage spikes do lightning.

GEOKON 4500MLP kết nối data logger được không?

Có. Trang sản phẩm liệt kê các lựa chọn LoRa, Cellular, Wi-Fi, Local, Satellite và Multi-Channel CR6.

GEOKON 4500MLP có dùng GK-404 được không?

Có. Manual Revision J.2 có hướng dẫn sử dụng GK-404 để lấy vibrating wire reading và temperature reading.

GEOKON 4500MLP có thể nối dài cable không?

Có thể splice cable đúng kỹ thuật. GEOKON giải thích rằng do output là frequency nên cable resistance variation ít ảnh hưởng tới gauge reading; hãng cũng cung cấp hướng dẫn về shield và waterproof splice.

GEOKON 4500MLP hiện có sẵn tiêu chuẩn không?

Trang sản phẩm hiện ghi 4500MLP Series available on request, vì vậy cần liên hệ để xác nhận configuration và quotation.

Nguồn kỹ thuật chính được kiểm tra: trang sản phẩm GEOKON Model 4500MLP Multilevel Piezometer, datasheet Model 4500MLP và Instruction Manual Revision J.2 – 05/04/2026 được GEOKON liệt kê trong thư viện manual hiện hành.
