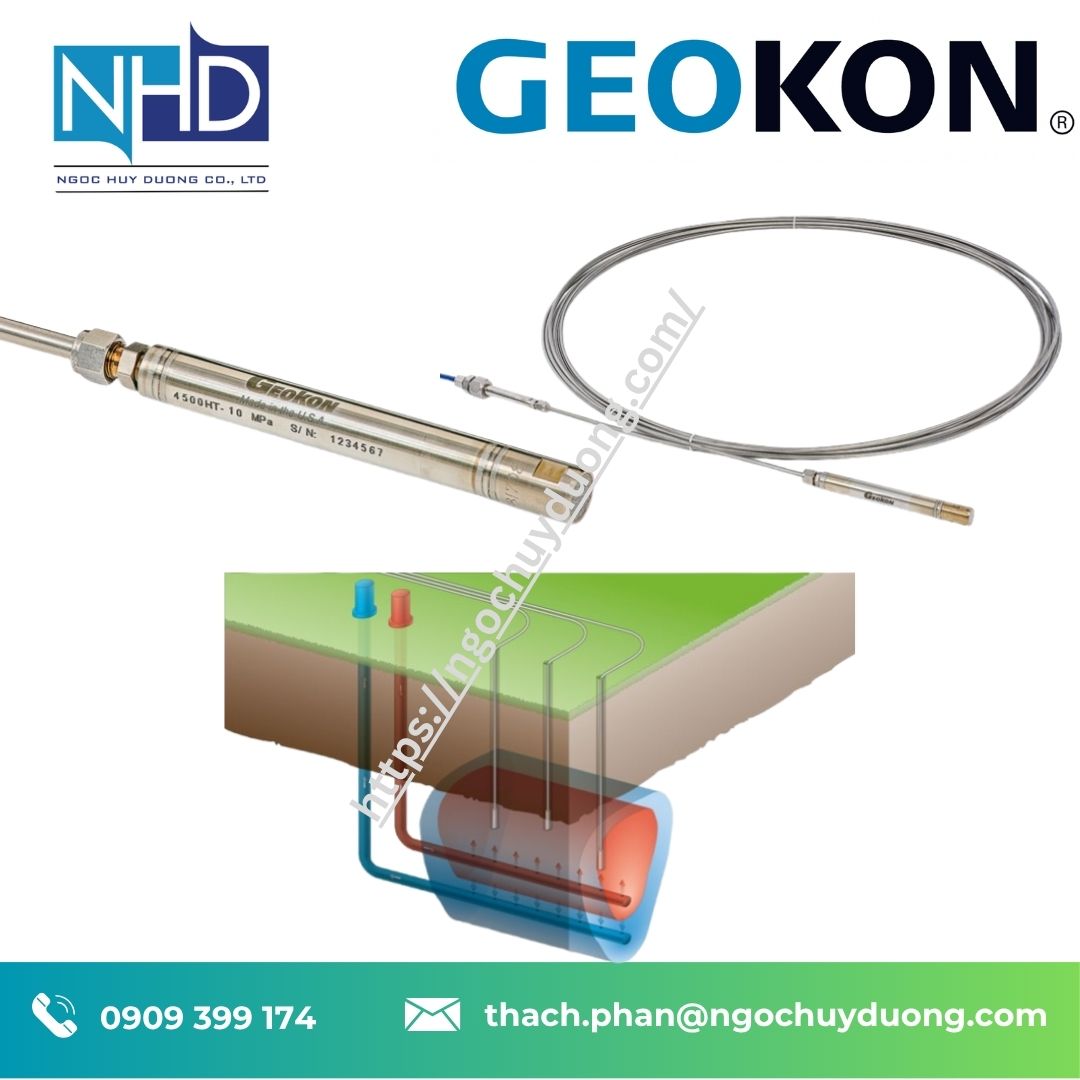

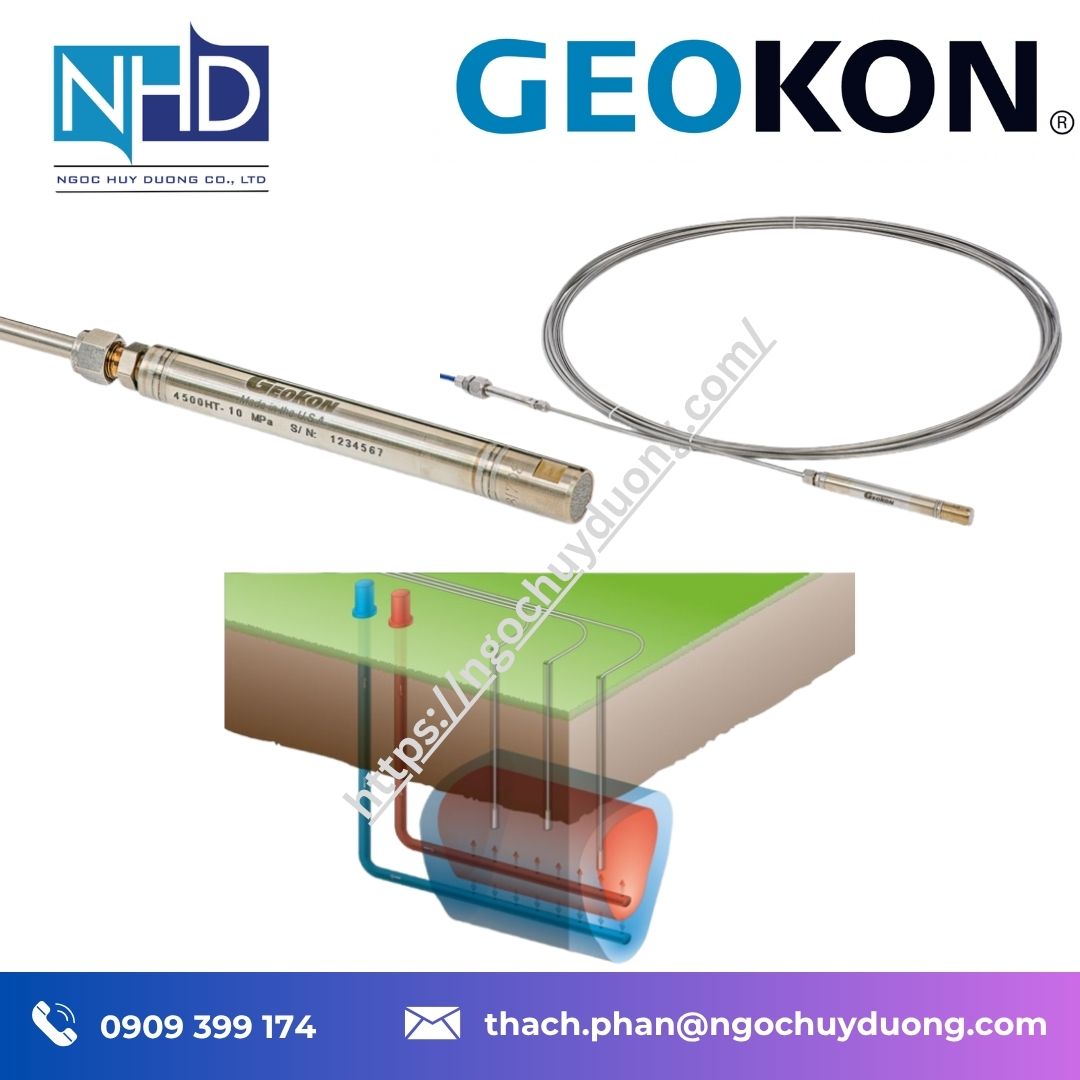

GEOKON 4500HT là dòng cảm biến áp lực nhiệt độ cao sử dụng công nghệ Vibrating Wire – dây rung, được thiết kế chuyên biệt để theo dõi áp suất và nhiệt độ trong giếng khoan tại các hệ thống thu hồi dầu và ứng dụng địa nhiệt.

Khác với các piezometer thông thường thường làm việc trong khoảng nhiệt độ địa kỹ thuật tiêu chuẩn, GEOKON 4500HT Series High Temperature Piezometer có khả năng hoạt động trong môi trường có nhiệt độ lên đến 250°C. Thiết bị được GEOKON thiết kế cho các điều kiện downhole khắc nghiệt, trong đó cảm biến, dây dẫn và các thành phần bên trong phải duy trì khả năng hoạt động khi đồng thời chịu áp suất cao và nhiệt độ rất cao.

GEOKON hiện công bố dải đo tiêu chuẩn của 4500HT từ 350 kPa đến 100 MPa, độ chính xác ±0.1% F.S., độ phân giải tối thiểu 0.025% F.S., khả năng chịu quá áp bằng 1.5 lần áp suất định mức, cùng dải nhiệt độ hoạt động từ 0°C đến +250°C.

Với khả năng làm việc ở nhiệt độ và áp suất cao, 4500HT đặc biệt phù hợp cho các dự án geothermal, thermal oil recovery, Steam Assisted Gravity Drainage – SAGD, Cyclic Steam Stimulation – CSS, production wells và injection wells cần giám sát áp suất cũng như nhiệt độ trong thời gian dài.

Giới thiệu cảm biến áp lực nhiệt độ cao GEOKON 4500HT

GEOKON 4500HT thuộc nhóm High Temperature Piezometers của GEOKON.

Thiết bị được phát triển để giải quyết một bài toán khó hơn đáng kể so với phép đo áp lực nước lỗ rỗng thông thường: cảm biến phải được đặt trong môi trường sâu dưới lòng đất, nơi nhiệt độ có thể lên đến hàng trăm độ C và đồng thời phải theo dõi áp suất ổn định trong thời gian dài.

Theo tài liệu kỹ thuật GEOKON, Model 4500HT được thiết kế cho:

• Theo dõi áp suất trong giếng khoan.
• Theo dõi nhiệt độ tại vị trí cảm biến.
• Hệ thống thu hồi dầu.
• Giếng khai thác.
• Giếng bơm ép.
• Các dự án địa nhiệt.
• Các ứng dụng thermal recovery.
• Steam Assisted Gravity Drainage – SAGD.
• Cyclic Steam Stimulation – CSS.
• Quan trắc liên tục trong điều kiện nhiệt độ cao.

GEOKON xác định nhiệt độ làm việc tối đa của dòng thiết bị này ở mức 250°C.

Điều này khiến 4500HT khác biệt đáng kể với dòng GEOKON 4500 tiêu chuẩn có nhiệt độ hoạt động thông thường khoảng −20°C đến +80°C.

GEOKON 4500HT được thiết kế để đo những thông số nào?

GEOKON thiết kế 4500HT để thực hiện đồng thời hai nhiệm vụ quan trọng tại vị trí lắp đặt:

Đo áp suất

và

Đo nhiệt độ.

Khả năng đo đồng thời hai đại lượng này đặc biệt quan trọng đối với môi trường nhiệt độ cao.

Trong một giếng địa nhiệt hoặc hệ thống thermal oil recovery, nhiệt độ không chỉ là một thông số cần giám sát mà còn ảnh hưởng trực tiếp đến quá trình hiệu chỉnh dữ liệu áp suất.

Manual hiện hành của GEOKON cho biết mỗi 4500HT được trang bị Model 4700 Vibrating Wire Temperature Sensor bên trong thân piezometer để đo nhiệt độ tại vị trí cảm biến.

Nhờ đó, dữ liệu nhiệt độ có thể được sử dụng cùng dữ liệu pressure để hiệu chỉnh ảnh hưởng nhiệt đến zero reading và gauge factor.

Đây là một đặc điểm rất quan trọng của hệ thống đo áp suất ở nhiệt độ cao.

GEOKON 4500HT hoạt động trong môi trường đến 250°C

Một trong những thông số nổi bật nhất của GEOKON 4500HT là:

Temperature Range: 0°C đến +250°C.

Đây không phải đơn giản là phiên bản 4500 tiêu chuẩn được mở rộng giới hạn nhiệt độ.

GEOKON cho biết các bộ phận bên trong được lựa chọn hoặc thiết kế lại cho môi trường nhiệt độ cao, bao gồm các thành phần như:

• Electromagnetic/plucking coils.
• Electrical hook-up wires.
• Temperature sensor.
• Internal seals.

Các bộ phận tiếp xúc bên ngoài sử dụng vật liệu thép không gỉ chống ăn mòn.

Chính sự thay đổi đồng bộ từ cảm biến, dây dẫn đến sealing system mới cho phép 4500HT duy trì hoạt động trong môi trường nhiệt độ cao kéo dài.

Nguyên lý hoạt động của GEOKON 4500HT

Công nghệ Vibrating Wire của GEOKON 4500HT

GEOKON 4500HT sử dụng nguyên lý Vibrating Wire – dây rung.

Bên trong cảm biến có một màng nhạy áp suất bằng thép không gỉ kết nối với phần tử dây rung.

Khi áp suất chất lỏng tác động lên bề mặt bên ngoài của màng thay đổi, màng cảm biến bị biến dạng một lượng rất nhỏ.

Sự biến dạng này làm thay đổi lực căng của dây rung.

Khi lực căng thay đổi, tần số cộng hưởng của dây cũng thay đổi.

Theo GEOKON, bình phương tần số dao động của dây có quan hệ trực tiếp với áp suất tác dụng lên màng cảm biến.

Nhờ đó, hệ thống có thể chuyển đổi biến thiên áp suất cơ học thành tín hiệu tần số có thể được xử lý bằng readout hoặc data logger.

Màng cảm biến của GEOKON 4500HT

Phần tử quan trọng đầu tiên trong hệ thống đo là pressure-sensitive diaphragm.

GEOKON sử dụng một màng nhạy áp nối với vibrating wire element.

Màng được hàn với một capsule đã được hút chân không và hermetically sealed.

Khi áp suất chất lỏng tác động lên bề mặt ngoài của diaphragm, màng biến dạng. Biến dạng làm thay đổi tension và frequency của vibrating wire.

Thiết kế này tạo thành cơ sở vật lý của phép đo pressure.

Cuộn kích thích của GEOKON 4500HT

GEOKON bố trí các coil gần vibrating wire.

Trong quá trình đọc, một xung có tần số thay đổi được đưa tới coil để kích thích dây.

Dây sau đó dao động chủ yếu tại resonant frequency của chính nó.

Sau khi quá trình excitation kết thúc, dây tiếp tục dao động và tạo ra tín hiệu sinusoidal trong coil.

Tín hiệu này được truyền về readout để xử lý và hiển thị.

Do thông tin chính được truyền dưới dạng tần số, công nghệ vibrating wire đặc biệt phù hợp với nhiều hệ thống quan trắc dài hạn.

GEOKON 4500HT sử dụng bộ lọc 50 micron

Manual GEOKON cho biết standard filter của 4500HT là stainless steel filter 50 micron.

Filter có nhiệm vụ ngăn các hạt rắn tiếp xúc trực tiếp với màng cảm biến và hạn chế nguy cơ gây hư hỏng diaphragm.

Đây là một chi tiết quan trọng trong cấu tạo piezometer.

Áp suất của môi chất cần được truyền đến màng cảm biến, nhưng chất rắn hoặc hạt vật liệu không nên tác động trực tiếp lên bề mặt nhạy áp.

Thông số kỹ thuật GEOKON 4500HT

Theo trang sản phẩm hiện hành của GEOKON và datasheet của dòng 4500HT, các thông số chính gồm:

Các dải đo và thông số hiệu năng được GEOKON công bố trên trang sản phẩm và tài liệu kỹ thuật chính thức. Đối với kích thước của phiên bản có range cao hơn 10 MPa, GEOKON yêu cầu liên hệ hãng để xác nhận cấu hình cụ thể.

Dải đo áp suất của GEOKON 4500HT

GEOKON cung cấp một phạm vi pressure range rất rộng cho 4500HT:

350 kPa

700 kPa

1 MPa

2 MPa

3 MPa

5 MPa

7.5 MPa

10 MPa

20 MPa

35 MPa

50 MPa

75 MPa

và

100 MPa.

Khoảng dải đo này cho phép 4500HT được cấu hình cho nhiều mức áp suất downhole khác nhau.

Khi lựa chọn model, không nên đơn giản chọn range cao nhất.

Dải đo cần được xác định dựa trên:

• Áp suất vận hành bình thường.
• Áp suất cực đại dự kiến.
• Transient pressure nếu có.
• Điều kiện start-up.
• Điều kiện shutdown.
• Áp suất tại độ sâu lắp đặt.
• Yêu cầu độ phân giải.
• Hệ số an toàn thiết kế.

Việc lựa chọn range phù hợp giúp tận dụng tốt độ phân giải của sensor đồng thời duy trì biên an toàn cần thiết.

GEOKON 4500HT có thể đo áp suất âm đến −100 kPa

Một đặc điểm đáng chú ý được GEOKON ghi chú trong specification là các piezometer có range từ 350 kPa trở lên có khả năng đọc áp suất âm xuống đến −100 kPa.

GEOKON đồng thời khuyến nghị liên hệ hãng nếu dự án yêu cầu sử dụng tính năng này.

Vì vậy, nếu ứng dụng có khả năng xuất hiện pressure below atmospheric conditions, kỹ sư nên xác nhận cấu hình cụ thể với nhà cung cấp trước khi đặt hàng.

Khả năng chịu quá áp của GEOKON 4500HT

GEOKON công bố:

Over Range = 1.5 × Rated Pressure.

Ví dụ, một sensor được hiệu chuẩn ở một range cụ thể có khả năng chịu mức pressure vượt range theo giới hạn được nhà sản xuất công bố.

Tuy nhiên, over-range không nên được xem là dải làm việc bình thường.

Hệ thống cần được thiết kế sao cho áp suất vận hành nằm trong range đã hiệu chuẩn.

Điều này đặc biệt quan trọng đối với các sensor áp suất cao, nơi việc vượt quá giới hạn thiết kế có thể làm hư hỏng cảm biến hoặc tạo rủi ro cho hệ thống.

Độ chính xác của GEOKON 4500HT

GEOKON công bố độ chính xác:

±0.1% Full Scale.

Độ phân giải tối thiểu:

0.025% Full Scale.

Độ tuyến tính tiêu chuẩn:

<0.5% Full Scale.

Và tùy chọn:

±0.1% Full Scale.

Đối với một hệ thống có dải đo lớn, cần lưu ý rằng sai số tính theo phần trăm Full Scale sẽ tương ứng với giá trị tuyệt đối khác nhau ở từng range.

Do đó, lựa chọn đúng pressure range tiếp tục là một yếu tố quan trọng đối với chất lượng dữ liệu.

Thermal Zero Shift của GEOKON 4500HT

Trong môi trường mà nhiệt độ thay đổi từ vài chục lên đến hàng trăm độ C, thermal effect là yếu tố không thể bỏ qua.

Datasheet GEOKON công bố:

Thermal Zero Shift <0.05% F.S./°C.

Tuy nhiên, đối với 4500HT, quá trình xử lý dữ liệu không chỉ dựa vào một hệ số thermal correction cố định.

Manual hiện hành yêu cầu xem xét ảnh hưởng của nhiệt độ tới cả:

• Zero reading.
• Gauge factor.

Điều này dẫn tới quy trình calibration và data reduction chi tiết hơn so với một pressure sensor hoạt động trong vùng nhiệt độ hẹp.

GEOKON 4500HT được hiệu chuẩn theo nhiệt độ như thế nào?

Đây là một trong những phần quan trọng nhất khi sử dụng 4500HT.

Manual GEOKON hiện hành cho biết mỗi cảm biến được cung cấp calibration report cho temperature sensor tại bảy mức nhiệt độ từ 0°C đến 250°C.

Ngoài ra, pressure transducer đi kèm có các báo cáo calibration thể hiện mối quan hệ giữa output và pressure change tại bảy khoảng nhiệt độ.

Mục đích là xác định sự thay đổi:

• Zero reading theo nhiệt độ.
• Gauge factor theo nhiệt độ.

Khi xử lý dữ liệu, kỹ sư trước tiên xác định nhiệt độ thực tế của cảm biến, sau đó sử dụng các giá trị calibration để xác định R0 và Gauge Factor phù hợp tại nhiệt độ đó trước khi tính pressure.

Đây là khác biệt rất quan trọng so với việc chỉ sử dụng một calibration factor cố định cho toàn bộ dải nhiệt độ.

Lưu ý về tài liệu calibration của GEOKON 4500HT

Có một chi tiết kỹ thuật đáng lưu ý khi đối chiếu các tài liệu GEOKON.

Datasheet Rev. H – 10/2023 mô tả calibration được thực hiện tại sáu nhiệt độ khác nhau.

Trong khi manual mới hơn Revision G.2 – phát hành ngày 02/12/2025 mô tả sensor được cung cấp dữ liệu calibration tại bảy mức nhiệt độ từ 0°C đến 250°C.

Vì manual hiện hành mới hơn datasheet này, khi triển khai dự án thực tế nên ưu tiên:

Calibration Report được cung cấp cùng đúng serial number của sensor

và

Instruction Manual hiện hành tương ứng với thiết bị thực tế.

Không nên tự sử dụng dữ liệu calibration của một cảm biến khác.

GEOKON 4500HT tích hợp Model 4700 Temperature Sensor

Manual Revision G.2 xác nhận mỗi 4500HT có một Model 4700 Vibrating Wire Temperature Sensor được tích hợp bên trong thân thiết bị.

Điều này cho phép nhiệt độ được đo ngay tại khu vực mà pressure sensor hoạt động.

Đây là một ưu điểm quan trọng bởi trong giếng sâu, nhiệt độ tại bề mặt hoàn toàn không đại diện cho nhiệt độ tại độ sâu lắp đặt.

Dữ liệu nhiệt độ tại sensor giúp:

• Theo dõi trạng thái nhiệt trong giếng.
• Hiệu chỉnh pressure reading.
• Theo dõi thermal recovery.
• Phân tích biến đổi theo thời gian.
• Phân biệt một số thay đổi do pressure với thay đổi có liên quan tới nhiệt độ.

GEOKON 4500HT sử dụng cáp Mineral Insulated

Một trong hai lựa chọn cable chính là Mineral Insulated Cable.

Theo GEOKON, cấu hình này sử dụng:

• 4 conductors.
• 22 AWG.
• Solid copper.
• Magnesium oxide.
• Stainless steel sheath.
• Sheath wall khoảng 0.76 mm.
• Nominal outside diameter khoảng 4.76 mm.

Cấu tạo này khác đáng kể với instrumentation cable polymer thông thường.

Trong môi trường 250°C, không chỉ sensor mà toàn bộ tuyến cable nằm trong vùng nhiệt độ cao cũng phải được lựa chọn phù hợp.

GEOKON 4500HT sử dụng Tubular Encapsulated Cable – TEC

Lựa chọn thứ hai là Tubular Encapsulated Cable – TEC.

Datasheet GEOKON mô tả TEC gồm:

• 4 conductors.
• 24 AWG.
• Stranded tinned copper.
• PFA insulation.
• Encapsulated trong 316L stainless steel tube.
• Sheath wall khoảng 0.76 mm.
• Nominal outside diameter khoảng 4 mm.

TEC giúp bảo vệ dây dẫn khỏi tác động của môi trường nhiệt độ cao và môi trường downhole khắc nghiệt.

Việc lựa chọn Mineral Insulated hay TEC cần được xác định theo thiết kế dự án, chiều dài cáp, nhiệt độ, phương pháp lắp đặt và cấu hình termination.

Vì sao cable của GEOKON 4500HT quan trọng?

Trong một hệ thống downhole, sensor chỉ là một phần của chuỗi đo.

Tuyến cable có thể kéo dài từ vị trí sâu trong giếng lên hệ thống termination hoặc data acquisition trên mặt đất.

Nếu cảm biến chịu được 250°C nhưng cáp không chịu được điều kiện nhiệt tại vị trí lắp đặt thì toàn bộ hệ thống vẫn có thể mất chức năng.

Đó là lý do GEOKON cung cấp 4500HT với cable assembly được thiết kế riêng cho môi trường nhiệt độ cao thay vì sử dụng instrumentation cable thông thường trong toàn bộ tuyến.

Lợi thế truyền tín hiệu đường dài của GEOKON 4500HT

Datasheet GEOKON cho biết hệ thống vibrating wire có thể làm việc với chiều dài cable lên đến vài kilomet trong các cấu hình phù hợp.

Một lợi thế khác là frequency output signal không bị ảnh hưởng trực tiếp bởi những biến đổi điện trở cáp liên quan đến:

• Splicing.
• Thay đổi chiều dài cable.
• Terminal contact resistance.
• Một số thay đổi điện trở khác trên tuyến.

Đặc điểm này là một trong những lý do công nghệ vibrating wire được sử dụng phổ biến cho hệ thống monitoring dài hạn và vị trí sensor xa thiết bị đọc.

GEOKON 4500HT được thiết kế cho phép đo tĩnh

Một chi tiết cần đặc biệt lưu ý:

4500HT được thiết kế cho static measurements.

Manual GEOKON nêu rõ sensor cần ít nhất khoảng một giây để được kích thích và đọc tín hiệu.

Vì vậy, 4500HT phù hợp cho theo dõi pressure thay đổi tương đối chậm hoặc quá trình dài hạn.

Nếu dự án yêu cầu đo các biến thiên pressure động rất nhanh, cần xem xét một loại pressure transducer khác có bandwidth phù hợp hơn.

Trang GEOKON cũng cho biết các phiên bản sử dụng semiconductor pressure transducer có thể được cung cấp cho dynamic pressure measurement theo yêu cầu.

Ứng dụng GEOKON 4500HT trong hệ thống thu hồi dầu

Một ứng dụng chính của GEOKON 4500HT là oil recovery system.

Trong các phương pháp enhanced oil recovery có sử dụng nhiệt, quá trình vận hành có thể đưa steam hoặc nguồn nhiệt xuống reservoir.

Điều kiện trong giếng vì vậy có thể vừa có nhiệt độ rất cao vừa có áp suất lớn.

GEOKON phát triển 4500HT nhằm cho phép continuous monitoring pressure và temperature trong chính môi trường này.

Dữ liệu pressure và temperature giúp đội vận hành theo dõi diễn biến của hệ thống theo thời gian thay vì chỉ dựa vào phép đo tại bề mặt.

Ứng dụng GEOKON 4500HT trong Steam Assisted Gravity Drainage – SAGD

GEOKON trực tiếp đề cập Steam Assisted Gravity Drainage – SAGD trong tài liệu ứng dụng của 4500HT.

SAGD sử dụng steam trong quá trình thermal recovery.

Trong một môi trường như vậy, khả năng đo pressure mà không bị giới hạn bởi mức nhiệt độ thông thường trở thành yêu cầu quan trọng.

4500HT cho phép thực hiện:

• Pressure monitoring.
• Temperature monitoring.
• Continuous measurement.
• Monitoring tại production well.
• Monitoring tại injection well.

GEOKON cho biết việc giám sát này có thể hỗ trợ tối ưu recovery operation và giảm chi phí liên quan đến quá trình steam injection.

Ứng dụng GEOKON 4500HT trong Cyclic Steam Stimulation – CSS

Cyclic Steam Stimulation – CSS cũng được GEOKON xác định là một thermal recovery application điển hình của 4500HT.

Trong CSS, điều kiện pressure và temperature biến đổi theo các giai đoạn vận hành.

Một sensor có khả năng tồn tại trong môi trường nhiệt độ cao cho phép xây dựng chuỗi dữ liệu dài hạn thay vì phải phụ thuộc hoàn toàn vào các phép đo gián đoạn.

4500HT vì vậy có thể được tích hợp vào hệ thống monitoring production hoặc injection well theo thiết kế của dự án.

Ứng dụng GEOKON 4500HT trong hệ thống địa nhiệt

Geothermal application là nhóm ứng dụng chính thứ hai được GEOKON công bố cho 4500HT.

Trong một giếng địa nhiệt, pressure và temperature ở độ sâu là hai thông số rất quan trọng.

GEOKON mô tả 4500HT như một giải pháp cho phép in-situ continuous monitoring of pressures and temperatures over extended periods of time trong các ứng dụng geothermal.

Điều này phù hợp với những hệ thống cần quan sát trạng thái của giếng trong thời gian dài mà không thể thường xuyên tháo thiết bị lên để kiểm tra.

Ứng dụng GEOKON 4500HT trong production well

Trong production well, áp suất tại độ sâu có thể cung cấp thông tin quan trọng về trạng thái vận hành.

4500HT có thể được bố trí tại vị trí thiết kế để cung cấp dữ liệu pressure và temperature liên tục.

Với những dự án thermal recovery, đây là lợi thế quan trọng vì thông số ở bề mặt có thể không phản ánh đầy đủ điều kiện tại vị trí sâu trong giếng.

Ứng dụng GEOKON 4500HT trong injection well

GEOKON cũng đề cập trực tiếp tới monitoring pressure trong injection wells.

Trong các quá trình steam injection, việc theo dõi pressure downhole có thể giúp đội kỹ thuật đánh giá trạng thái vận hành và phản ứng của hệ thống.

Do môi trường injection có thể đạt nhiệt độ cao, việc sử dụng pressure sensor thông thường có thể không phù hợp.

Đây là môi trường mà thiết kế 0–250°C của 4500HT phát huy vai trò rõ rệt.

Lắp đặt GEOKON 4500HT trong borehole

Manual GEOKON có phần hướng dẫn riêng cho Installation in Boreholes.

Sensor có thể được đưa xuống borehole bằng phương án phù hợp với thiết kế công trình.

GEOKON đề cập khả năng sensor được gắn cùng:

• Grout pipe.
• Special installation rods.
• Hoặc các apparatus khác được đưa xuống borehole đồng thời.

Phương án chính xác phải được thiết kế dựa trên cấu trúc giếng, depth, cable routing và yêu cầu của toàn bộ instrumentation system.

Kiểm tra GEOKON 4500HT trước khi lắp đặt

Trước khi lắp sensor, GEOKON yêu cầu thực hiện preliminary tests.

Một trong những bước quan trọng nhất là kiểm tra và ghi nhận:

Sensor zero reading.

Manual cho biết calibration data được cung cấp với từng piezometer.

Zero reading tại hiện trường cần được đối chiếu với calibration information sau khi thực hiện hiệu chỉnh tương ứng về temperature và barometric pressure.

Đây là bước rất quan trọng vì sau khi sensor đã được đưa sâu vào borehole, việc thu hồi hoặc kiểm tra trực tiếp có thể phức tạp và tốn chi phí.

Kiểm tra cable GEOKON 4500HT trước khi hạ sensor

Tuyến cáp cũng cần được kiểm tra trước khi đưa sensor xuống giếng.

Manual GEOKON cung cấp wiring information cho các loại cable và phương pháp kiểm tra resistance khi troubleshooting.

Đối với một dự án thực tế, nên lập hồ sơ:

• Serial number sensor.
• Cable length.
• Cable type.
• Initial resistance.
• Initial zero.
• Temperature reading.
• Calibration report.
• Installation depth.
• Installation date.
• Termination location.

Việc này giúp quá trình commissioning và troubleshooting về sau có dữ liệu đối chiếu.

GEOKON 4500HT thường kết nối với Data Logger

GEOKON cho biết 4500HT thường được kết nối với data logger, mặc dù portable readout thuận tiện hơn trong giai đoạn initial setup.

Điều này phù hợp với bản chất của ứng dụng.

Các geothermal well hoặc oil recovery systems thường cần monitoring trong thời gian dài.

Việc sử dụng automatic data acquisition giúp hệ thống ghi lại xu hướng pressure và temperature liên tục mà không phụ thuộc hoàn toàn vào nhân sự đọc thủ công.

GEOKON 4500HT tương thích GK-404

Manual hiện hành liệt kê GK-404 VW Readout trong nhóm digital readout tương thích.

GK-404 là thiết bị handheld dành cho GEOKON vibrating wire instruments và có thể hiển thị tín hiệu dưới nhiều dạng như:

• Digits.
• Frequency Hz.
• Period µs.
• Microstrain tùy loại instrument.

Thiết bị cũng có thể hiển thị nhiệt độ sensor.

Đối với 4500HT, portable readout đặc biệt hữu ích trong commissioning và initial setup.

GEOKON 4500HT tương thích GK-406

GEOKON cũng liệt kê GK-406 Vibrating Wire Analyzer.

Theo manual, GK-406 được thiết kế cho công việc hiện trường, có khả năng đo sensor, lưu dữ liệu và hỗ trợ xuất kết quả.

Thiết bị loại này phù hợp cho đội commissioning hoặc maintenance cần kiểm tra trực tiếp tín hiệu của từng sensor.

GEOKON 4500HT tương thích GeoNet Data Logger

Đối với hệ thống tự động, GEOKON liệt kê GeoNet Series.

GeoNet có thể thu thập dữ liệu từ vibrating wire và các loại instrument khác, đồng thời cung cấp nhiều phương án telemetry.

Các tùy chọn được GEOKON công bố bao gồm:

• LoRa.
• Cellular.
• Wi-Fi.
• Satellite.
• Local.

Trang sản phẩm 4500HT hiện cũng liệt kê các nhóm data logger tương thích tương ứng.

GEOKON 4500HT và hệ thống thu thập dữ liệu từ xa

Một hệ thống 4500HT có thể được xây dựng theo cấu trúc:

4500HT sensor → high-temperature cable → transition/termination → data logger → telemetry → server/cloud/software

Tùy điều kiện dự án.

Không phải mọi thành phần trong chuỗi đều được đặt ở vùng nhiệt độ 250°C.

Phần nằm trong high-temperature zone phải sử dụng cấu hình cable và connection phù hợp, sau đó có thể chuyển tiếp sang instrumentation cable tiêu chuẩn tại vị trí mà điều kiện môi trường cho phép.

Manual GEOKON cho biết high-temperature cable có thể được terminate bằng bare leads, connector hoặc transition sang regular instrumentation cable tùy cấu hình khách hàng.

Vật liệu chống ăn mòn của GEOKON 4500HT

GEOKON cho biết các thành phần tiếp xúc bên ngoài của 4500HT sử dụng corrosion-resistant stainless steel.

Đây là một yêu cầu quan trọng đối với downhole instrumentation, bởi thiết bị có thể tiếp xúc lâu dài với môi trường chứa nước, hơi, khoáng chất và các thành phần hóa học khác.

Tuy nhiên, GEOKON cũng cảnh báo rằng đối với salt water, có thể cần sử dụng vật liệu đặc biệt cho diaphragm và housing.

Vì vậy, với môi trường ăn mòn đặc biệt, cần cung cấp đầy đủ thông tin về môi chất cho quá trình lựa chọn sensor.

GEOKON 4500HT có phù hợp với môi trường nước biển không?

Không nên mặc định rằng phiên bản tiêu chuẩn phù hợp với mọi loại môi trường ăn mòn chỉ vì housing sử dụng stainless steel.

Manual GEOKON nêu rõ rằng trong salt water có thể cần special materials for diaphragm and housing.

Do đó, nếu ứng dụng có:

• Chloride concentration cao.
• Salt water.
• Brine.
• Hóa chất đặc biệt.
• Môi trường có tính ăn mòn mạnh.

thì thông tin thành phần môi chất cần được cung cấp khi chọn cấu hình.

GEOKON 4500HT và khả năng ổn định dài hạn

Datasheet GEOKON nhấn mạnh các đặc tính:

• Long-term stability.
• Reliability.
• Low thermal zero shift.

của dòng 4500HT/4500HHT.

Những yếu tố này đặc biệt quan trọng đối với thiết bị downhole.

Một sensor được lắp ở độ sâu lớn không phải lúc nào cũng có thể dễ dàng tháo lên để kiểm chuẩn, sửa chữa hoặc thay thế.

Do đó, tính ổn định của tín hiệu trong thời gian dài trở thành một tiêu chí quan trọng không kém range và accuracy.

GEOKON 4500HT so với GEOKON 4500 Series tiêu chuẩn

Điểm khác biệt lớn nhất là khả năng chịu nhiệt độ cao.

Thông số được đối chiếu từ trang sản phẩm hiện hành của GEOKON cho 4500HT và 4500 Series.

4500HT vì vậy không phải là lựa chọn thay thế mặc định cho 4500S.

Nếu nhiệt độ công trình chỉ nằm trong phạm vi thông thường, dòng standard có thể phù hợp hơn.

4500HT được ưu tiên khi yêu cầu high-temperature thực sự tồn tại.

GEOKON 4500HT khác GEOKON 4500H như thế nào?

Tên model tương đối giống nhau nhưng mục tiêu sử dụng khác nhau.

4500H thuộc nhóm Vibrating Wire Pressure Transducers tiêu chuẩn.

4500HT là High Temperature Piezometer.

Dòng 4500H tiêu chuẩn có nhiệt độ được GEOKON công bố khoảng −20°C đến +80°C, trong khi 4500HT đạt +250°C.

Do đó chữ T trong ứng dụng 4500HT là điểm phân biệt cực kỳ quan trọng khi lựa chọn thiết bị cho môi trường nhiệt độ cao.

GEOKON 4500HT khác GEOKON 4500HHT như thế nào?

Datasheet High Temperature của GEOKON bao gồm cả:

4500HT High Temperature Piezometers

và

4500HHT High Temperature Pressure Transducers.

Hai nhóm cùng hướng đến môi trường nhiệt độ cao nhưng có cấu hình cơ khí và cách kết nối pressure khác nhau tùy ứng dụng.

Nếu yêu cầu là một piezometer dùng cho downhole pressure monitoring, 4500HT là model cần xem xét.

Nếu hệ thống yêu cầu một pressure transducer kết nối vào đường pressure/process connection, 4500HHT là nhóm model liên quan cần được đánh giá riêng.

Không nên đặt hàng chỉ dựa trên pressure range mà bỏ qua kiểu installation.

GEOKON 4500HT có chống sét không?

Trang sản phẩm GEOKON cho biết các vibrating wire piezometers của hãng bao gồm tripolar plasma surge arrestors nhằm bảo vệ sensor coil khỏi nguy cơ hư hỏng do lightning surge.

Tuy nhiên đây chỉ là bảo vệ tại sensor.

Một hệ thống instrumentation hoàn chỉnh vẫn nên được thiết kế tổng thể về:

• Grounding.
• Surge protection.
• Cable routing.
• Data logger protection.
• Junction box.
• Shield termination.

đặc biệt khi cable dài và hệ thống được lắp ngoài hiện trường.

Những yếu tố cần xác định khi chọn GEOKON 4500HT

Khi lựa chọn GEOKON 4500HT, kỹ sư nên cung cấp tối thiểu các thông tin sau:

1. Pressure range của GEOKON 4500HT

Xác định normal pressure và maximum pressure.

2. Nhiệt độ tối đa của GEOKON 4500HT

Xác định operating temperature thực tế và temperature excursion có thể xuất hiện.

3. Độ sâu lắp GEOKON 4500HT

Độ sâu ảnh hưởng tới chiều dài cable và installation method.

4. Loại cable GEOKON 4500HT

Lựa chọn Mineral Insulated hoặc TEC tùy thiết kế.

5. Chiều dài cable GEOKON 4500HT

Cần xác định chiều dài từ sensor đến termination point.

6. Môi chất tiếp xúc với GEOKON 4500HT

Đặc biệt cần khai báo nếu có salt water, brine hoặc môi trường ăn mòn.

7. Phương pháp đọc GEOKON 4500HT

Handheld readout hay automatic data logger.

8. Yêu cầu truyền dữ liệu GEOKON 4500HT

Local, cellular, LoRa, Wi-Fi hoặc satellite tùy hệ thống.

9. Tần suất ghi dữ liệu GEOKON 4500HT

Cần phù hợp với đặc tính static measurement của sensor.

10. Vị trí termination của GEOKON 4500HT

Cần xác định vùng nhiệt độ cao kết thúc ở đâu và điểm transition sang standard instrumentation cable nếu có.

Checklist kỹ thuật khi đặt hàng GEOKON 4500HT

Để hạn chế sai cấu hình, hồ sơ RFQ cho 4500HT nên bao gồm:

Model: 4500HT
Pressure range: … MPa
Maximum operating pressure: … MPa
Maximum temperature: … °C
Installation depth: … m
Cable type: Mineral Insulated / TEC
Cable length: … m
Process fluid: …
Corrosive environment: Có / Không
Salt water/brine: Có / Không
Readout: …
Data logger: …
Telemetry: …
Quantity: …
Project: …
Installation location: …
Required calibration documentation: …
Required accessories: …

Thông tin càng đầy đủ thì khả năng lựa chọn đúng configuration càng cao.

Ưu điểm nổi bật của GEOKON 4500HT

GEOKON 4500HT nổi bật ở khả năng kết hợp nhiều đặc điểm trong cùng một sensor:

Hoạt động đến 250°C

Phù hợp môi trường downhole nhiệt độ cao.

Range lên tới 100 MPa

Đáp ứng nhiều điều kiện pressure khác nhau.

Độ chính xác ±0.1% F.S.

Theo specification của nhà sản xuất.

Đo pressure và temperature

Có internal Model 4700 temperature sensor.

High-temperature cable

Có lựa chọn Mineral Insulated hoặc TEC.

Stainless steel construction

Các thành phần tiếp xúc được thiết kế với vật liệu chống ăn mòn.

Long cable capability

Công nghệ frequency output phù hợp với tuyến cable dài trong cấu hình thích hợp.

Long-term monitoring

Phù hợp ứng dụng geothermal và oil recovery cần quan trắc kéo dài.

Hạn chế cần hiểu đúng khi sử dụng GEOKON 4500HT

4500HT không phải sensor phù hợp cho mọi ứng dụng.

Một số giới hạn quan trọng gồm:

GEOKON 4500HT là sensor cho phép đo tĩnh

Sensor cần thời gian kích thích và đọc, vì vậy không phải lựa chọn mặc định cho high-frequency dynamic pressure monitoring.

GEOKON 4500HT có temperature range bắt đầu từ 0°C

Specification hiện hành là 0°C đến +250°C, không phải −20°C đến +250°C.

GEOKON 4500HT cần thermal correction

Ở môi trường nhiệt độ cao, pressure data phải được xử lý cùng temperature calibration information.

GEOKON 4500HT cần cable phù hợp

Không nên thay thế tùy tiện high-temperature cable bằng dây thông thường trong vùng nhiệt độ cao.

GEOKON 4500HT cần kiểm tra vật liệu trong môi trường đặc biệt

Đặc biệt đối với salt water hoặc môi trường ăn mòn mạnh.

Tại sao công nghệ Vibrating Wire phù hợp với GEOKON 4500HT?

Theo GEOKON, vibrating wire sensor có lợi thế trong môi trường nhiệt độ cực đoan bởi thành phần điện tử bên trong sensor tương đối hạn chế; electromagnetic coil là thành phần điện tử chủ yếu liên quan đến quá trình excitation/readout.

Điều này tạo điều kiện để hãng lựa chọn vật liệu chịu nhiệt và thiết kế sensor phù hợp cho môi trường khắc nghiệt.

Ngoài ra, frequency-based output giúp giảm ảnh hưởng trực tiếp của thay đổi cable resistance đến đại lượng đo.

Đó là một lợi thế đáng kể khi cable dài, có splice hoặc phải đi qua các vùng nhiệt độ khác nhau.

GEOKON 4500HT trong hệ thống quan trắc dài hạn

Một hệ thống monitoring sử dụng 4500HT không nên được xem như một sensor độc lập.

Một cấu hình hoàn chỉnh có thể bao gồm:

• 4500HT High Temperature Piezometer.
• High-temperature cable.
• Cable transition.
• Junction/termination point.
• Portable readout.
• Data logger.
• Telemetry.
• Data storage.
• Visualization software.
• Alarm logic.
• Historical trending.

Cách tiếp cận hệ thống giúp kỹ sư đánh giá toàn bộ đường truyền dữ liệu từ vị trí downhole đến phòng điều khiển thay vì chỉ tập trung vào sensor.

Thương hiệu GEOKON và GEOKON 4500HT

GEOKON có trụ sở tại Lebanon, New Hampshire, Hoa Kỳ.

Theo thông tin chính thức của công ty, GEOKON được thành lập năm 1979 bởi Barrie Sellers, hiện hoạt động trên thị trường quốc tế và sản xuất các dòng thiết bị geotechnical तथा structural instrumentation tại Hoa Kỳ.

Vibrating Wire là một trong những công nghệ sensor quan trọng của GEOKON.

Datasheet 4500HT cũng xác nhận GEOKON là công ty đăng ký hệ thống ISO 9001:2015.

Tại sao nên lựa chọn GEOKON 4500HT tại Ngọc Huy Dương?

Việc lựa chọn 4500HT không chỉ là chọn một mã sản phẩm.

Đối với high-temperature downhole instrumentation, cấu hình thực tế cần xem xét đồng thời:

• Pressure range.
• Maximum temperature.
• Cable construction.
• Cable length.
• Installation depth.
• Medium compatibility.
• Calibration requirements.
• Readout.
• Data logger.
• Telemetry.
• Accessories.
• Termination method.

CÔNG TY TNHH NGỌC HUY DƯƠNG hỗ trợ khách hàng lựa chọn thiết bị và cấu hình phù hợp với yêu cầu kỹ thuật của dự án, đặc biệt đối với những ứng dụng instrumentation có yêu cầu pressure, temperature và installation condition đặc thù.

Việc xác định đúng configuration ngay từ giai đoạn RFQ giúp hạn chế tình trạng đặt đúng model nhưng sai pressure range, cable, length hoặc accessory.

Liên hệ tư vấn kỹ thuật GEOKON 4500HT

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com

Quý khách cần lựa chọn GEOKON 4500HT High Temperature Piezometer, vui lòng cung cấp pressure range, nhiệt độ tối đa, chiều sâu lắp đặt, chiều dài cable, môi chất và yêu cầu data acquisition để được hỗ trợ xác định cấu hình phù hợp.

FAQ về GEOKON 4500HT

GEOKON 4500HT là gì?

GEOKON 4500HT là High Temperature Vibrating Wire Piezometer được thiết kế để theo dõi pressure và temperature trong các ứng dụng downhole như oil recovery và geothermal.

GEOKON 4500HT chịu được nhiệt độ bao nhiêu?

Temperature range tiêu chuẩn của 4500HT là 0°C đến +250°C.

GEOKON 4500HT có những dải đo nào?

GEOKON công bố các range:

350 kPa, 700 kPa, 1, 2, 3, 5, 7.5, 10, 20, 35, 50, 75 và 100 MPa.

Độ chính xác của GEOKON 4500HT là bao nhiêu?

Accuracy được GEOKON công bố là ±0.1% F.S., trong điều kiện laboratory calibration.

Độ phân giải của GEOKON 4500HT là bao nhiêu?

Resolution tối thiểu là 0.025% F.S.

GEOKON 4500HT có đo nhiệt độ không?

Có. Manual hiện hành cho biết 4500HT tích hợp Model 4700 Vibrating Wire Temperature Sensor trong thân thiết bị.

GEOKON 4500HT dùng trong geothermal được không?

Có. Geothermal là một trong hai nhóm ứng dụng chính được GEOKON xác định cho 4500HT.

GEOKON 4500HT có dùng cho SAGD được không?

Có. GEOKON trực tiếp liệt kê Steam Assisted Gravity Drainage – SAGD là ứng dụng thermal recovery của 4500HT.

GEOKON 4500HT có dùng cho CSS được không?

Có. Cyclic Steam Stimulation – CSS cũng được GEOKON nêu trong manual của 4500HT.

GEOKON 4500HT sử dụng loại cáp nào?

Hai nhóm cable chính là Mineral Insulated Cable và Tubular Encapsulated Cable – TEC.

TEC cable của GEOKON 4500HT sử dụng vật liệu gì?

Datasheet mô tả TEC cable có conductors bằng tinned copper, PFA insulation và được encapsulated trong 316L stainless steel tube.

GEOKON 4500HT có phù hợp đo áp suất biến đổi rất nhanh không?

4500HT được thiết kế cho static measurements và cần ít nhất khoảng một giây để excite/read sensor. Nếu cần đo dynamic pressure nhanh, nên xem xét sensor phù hợp hơn với yêu cầu dynamic measurement.

GEOKON 4500HT có thể kết nối Data Logger không?

Có. GEOKON liệt kê nhiều giải pháp data logger, bao gồm GeoNet và các phương án telemetry như LoRa, Cellular, Wi-Fi, Satellite và Local.

GEOKON 4500HT có thể sử dụng GK-404 không?

Có. Manual GEOKON liệt kê GK-404 trong nhóm digital readout tương thích.

GEOKON 4500HT có thể sử dụng GK-406 không?

Có. GK-406 Vibrating Wire Analyzer cũng được GEOKON liệt kê trong manual hiện hành.

GEOKON 4500HT có thể đo áp suất âm không?

Theo GEOKON, piezometer có range từ 350 kPa trở lên có khả năng đọc negative pressure xuống đến khoảng −100 kPa. Với yêu cầu này, hãng khuyến nghị liên hệ để xác nhận cấu hình.

GEOKON 4500HT có sử dụng được trong nước biển không?

Manual cho biết trong salt water có thể cần vật liệu đặc biệt cho diaphragm và housing. Vì vậy cần xác nhận điều kiện môi trường cụ thể trước khi đặt cấu hình.

GEOKON 4500HT có chống sét không?

GEOKON cho biết vibrating wire piezometers của hãng tích hợp tripolar plasma surge arrestors để hỗ trợ bảo vệ sensor coil khỏi hư hỏng liên quan đến lightning surge.

GEOKON 4500HT khác piezometer thông thường ở điểm nào?

Điểm khác biệt nổi bật là khả năng làm việc tới 250°C, high-temperature cable construction, temperature calibration mở rộng và khả năng đo pressure trong các ứng dụng geothermal hoặc thermal oil recovery mà piezometer thông thường không được thiết kế để chịu được.

Nguồn kỹ thuật chính: GEOKON Model 4500HT Series Product Page; Model 4500HT/4500HHT High Temperature Piezometers and Pressure Transducers Data Sheet; Model 4500HT High Temperature Vibrating Wire Piezometer Instruction Manual Revision G.2, phát hành ngày 02/12/2025.
