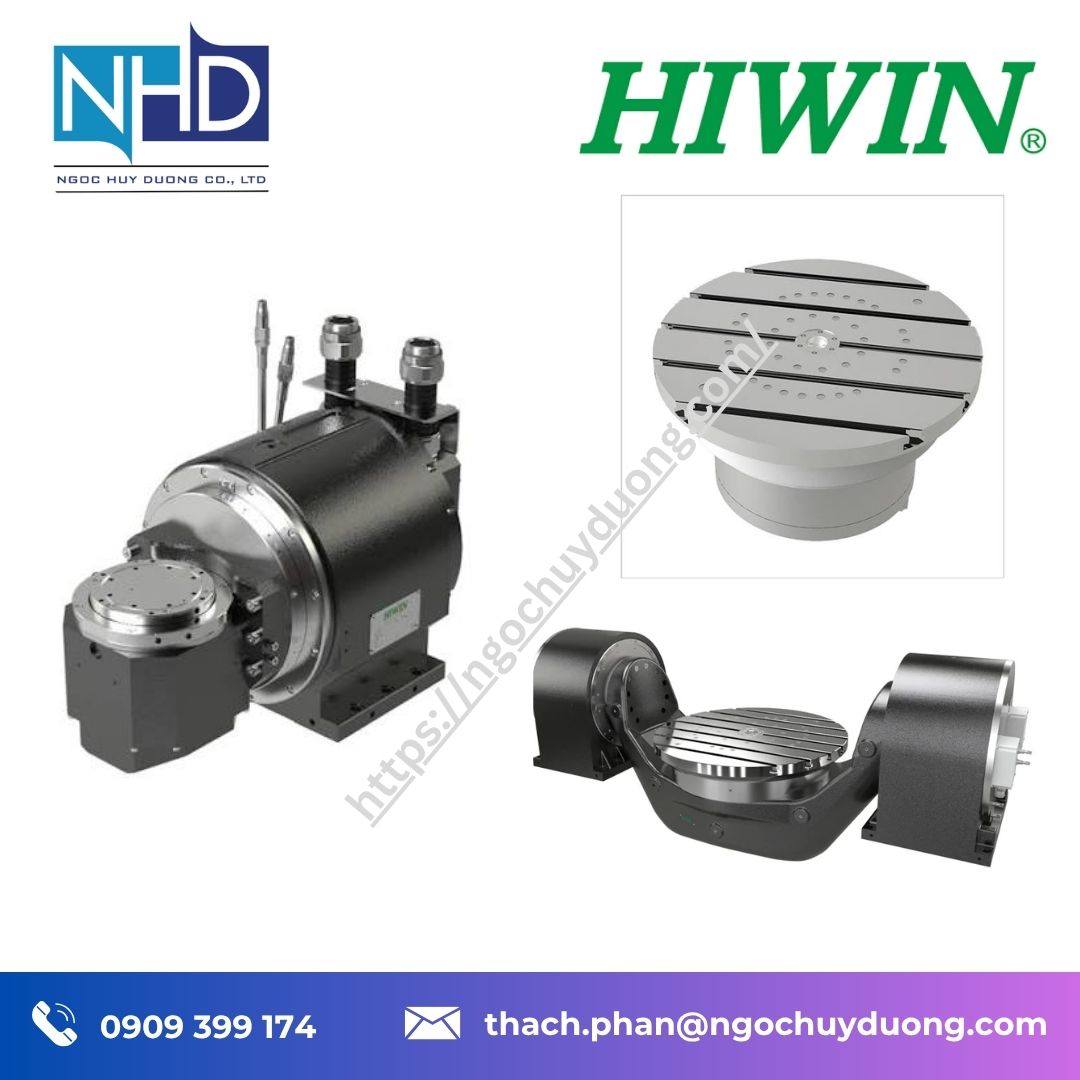

Bàn xoay động cơ mô-men xoắn HIWIN RAB, RAS, RCV, RCH – Giải pháp quay trực tiếp độ chính xác cao cho máy CNC

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, tự động hóa và truyền động chính xác tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

HIWIN Torque Motor Rotary Table là dòng bàn xoay sử dụng động cơ mô-men xoắn truyền động trực tiếp, được phát triển cho các hệ thống gia công và tự động hóa yêu cầu độ chính xác định vị cao. Theo thông tin từ HIWIN, bàn xoay được tích hợp động cơ truyền động trực tiếp làm mát bằng nước, ổ bi có độ cứng và độ chính xác cao, bộ mã hóa góc tuyệt đối cùng hệ thống phanh mạnh.

HIWIN được thành lập từ năm 1989 tại Đài Trung, Đài Loan và hiện là nhà sản xuất chuyên về các sản phẩm truyền động điều khiển và công nghệ hệ thống, với mạng lưới hoạt động tại nhiều thị trường trên thế giới.

Dòng Torque Motor Rotary Table hiện gồm nhiều cấu hình như RAB Series, RAS Series, RCV Series, RCH Series và Underwater Direct Drive Rotary Table, đáp ứng từ gia công chi tiết ô tô, khuôn mẫu, máy công cụ đến gia công EDM và các hệ thống cần quay chính xác trong môi trường đặc thù.

Ngọc Huy Dương cung cấp sản phẩm HIWIN, hỗ trợ lựa chọn cấu hình theo máy, tư vấn kỹ thuật, chứng từ CO/CQ và chính sách bảo hành phù hợp cho khách hàng trên toàn quốc.

👉 Liên hệ ngay để được tư vấn bàn xoay HIWIN phù hợp với máy CNC, tải trọng và yêu cầu độ chính xác của hệ thống.

⚙️ Tính năng kỹ thuật nổi bật

1. Động cơ truyền động trực tiếp, không có độ rơ

Cấu trúc truyền động trực tiếp giúp bàn xoay đạt khả năng tăng tốc cao, mô-men xoắn lớn và không có độ rơ cơ khí, phù hợp với các chuyển động quay cần độ chính xác cao. RAB và RCV được HIWIN thiết kế hướng đến gia công nhanh và gia công đồng thời.

2. Độ chính xác định vị cao

Tùy dòng, độ chính xác định vị có thể đạt ±5 arc-sec ở RAB và RCV. RAS đạt ±8 arc-sec, trong khi RCH đạt ±15 arc-sec.

3. Khả năng tải và mô-men lớn

RAB Series là lựa chọn dành cho các ứng dụng gia công tải lớn, với mô-men tối đa đến 3.900 Nm và tải cho phép đến 1.200 kg theo thông số công bố của HIWIN.

4. Hỗ trợ nhiều hệ thống điều khiển

RAS và RCH hỗ trợ nhiều phương thức điều khiển như Pulse, V-command, EtherCAT®, MECHATROLINK-III và PROFINET, thuận tiện khi tích hợp vào các hệ thống CNC và tự động hóa hiện hữu.

5. Có cấu hình chuyên dụng cho gia công dưới nước

RAS và RCH là các dòng bàn xoay truyền động trực tiếp được HIWIN phát triển cho ứng dụng dưới nước. RAS có lỗ xuyên tâm 20 mm, tải tối đa 5 kg; RCH đạt tốc độ quay tối đa 200 vòng/phút và tải điện cực kẹp tối đa 35 kg.

📋 Thông số kỹ thuật tiêu chuẩn

Thông số trên là thông số nổi bật theo từng dòng; cấu hình và thông số chi tiết cần xác nhận theo mã sản phẩm cụ thể.

Hiwin RAB-200
Hiwin RAB-250
Hiwin RAS-100
Hiwin RAS-125
Hiwin RAS-170
Hiwin RAS-400
Hiwin RAS-650
Hiwin RCV-125
Hiwin RCV-170
Hiwin RCV-250
Hiwin RCV-320
Hiwin RCH-100E
Hiwin RCH-150
Hiwin RCH-200
Hiwin RCH-200-SP
Hiwin RCH-400
Hiwin RCH-600
Hiwin RCH-800

🧱 Kết cấu – Độ cứng và độ ổn định cao

Bàn xoay HIWIN sử dụng cấu trúc động cơ truyền động trực tiếp kết hợp ổ bi có độ cứng cao và bộ mã hóa góc, giúp hạn chế sai số trong quá trình quay và định vị. Với RAB, HIWIN còn áp dụng kết cấu đối xứng có độ cứng cao, phù hợp với các yêu cầu gia công tải lớn.

Đặc biệt, việc loại bỏ cơ cấu truyền động trung gian giúp hạn chế hiện tượng độ rơ thường gặp ở các cơ cấu truyền động cơ khí, từ đó nâng cao khả năng đáp ứng trong các chuyển động phân độ và gia công đồng thời.

🔁 Tương thích – Thay thế – Mở rộng

Torque Motor Rotary Table HIWIN có thể được lựa chọn theo nhiều yêu cầu khác nhau về tải trọng, mô-men, độ chính xác, tốc độ quay và môi trường gia công.

• RAB: ưu tiên tải lớn và mô-men cao.
• RAS: phù hợp ứng dụng bàn xoay dưới nước, cần lỗ xuyên tâm và nhiều giao thức điều khiển.
• RCV: phù hợp gia công nhanh, phân độ và gia công đồng thời.
• RCH: chuyên cho EDM khuôn và EDM khoan.
• Underwater Direct Drive Rotary Table: dành cho các yêu cầu quay trực tiếp trong môi trường đặc thù.

🎯 Ứng dụng thực tế

Bàn xoay động cơ mô-men xoắn HIWIN được sử dụng trong:

• Máy CNC và trung tâm gia công.
• Gia công linh kiện ô tô.
• Gia công khuôn mẫu.
• Gia công laser và gia công kim loại.
• Máy mài dụng cụ.
• Máy EDM và EDM khoan.
• Thiết bị đo kiểm chính xác.
• Hệ thống tự động hóa công nghiệp.
• Gia công đồng thời nhiều trục.

💡 Tại sao nên mua bàn xoay HIWIN tại Ngọc Huy Dương?

• Hàng HIWIN chính hãng, nguồn gốc rõ ràng.
• Tư vấn lựa chọn dòng theo tải, mô-men, tốc độ và độ chính xác.
• Hỗ trợ kiểm tra cấu hình trước khi đặt hàng.
• Cung cấp CO/CQ theo yêu cầu.
• Hỗ trợ kỹ thuật trong quá trình lắp đặt và tích hợp.
• Chính sách bảo hành và hỗ trợ trên toàn quốc.

🧩 Phiên bản & Mã sản phẩm

Danh mục HIWIN Torque Motor Rotary Table hiện gồm:

• RAB Series Torque Motor Rotary Table
• RAS Series Torque Motor Rotary Table
• RCV Series Torque Motor Rotary Table
• RCH Series Torque Motor Rotary Table
• Underwater Direct Drive Rotary Table

Để xác định mã sản phẩm cụ thể, khách hàng nên cung cấp yêu cầu về đường kính bàn, tải trọng, mô-men, tốc độ quay, độ chính xác và bộ điều khiển đang sử dụng để được lựa chọn chính xác.

🧩 FAQ – Câu hỏi thường gặp

1. Bàn xoay HIWIN Torque Motor Rotary Table dùng để làm gì?
Dùng để quay, phân độ và định vị phôi với độ chính xác cao trong máy CNC, gia công khuôn, EDM, tự động hóa và các thiết bị đo kiểm.

2. Dòng nào phù hợp tải trọng lớn?
RAB Series phù hợp các ứng dụng yêu cầu mô-men và tải lớn, với mô-men tối đa 3.900 Nm và tải cho phép đến 1.200 kg theo thông số HIWIN.

3. RCV có ưu điểm gì?
RCV có độ chính xác định vị ±5 arc-sec, thời gian định vị 90° là 0,25 giây và độ chính xác biên dạng phôi có thể đạt 0,01 mm.

4. RAS và RCH có dùng cho EDM dưới nước không?
Có. HIWIN định hướng RAS và RCH cho các ứng dụng truyền động trực tiếp dưới nước, trong đó RCH được ứng dụng cho EDM khuôn và EDM khoan.

5. Làm sao chọn đúng bàn xoay HIWIN?
Cần xác định tải trọng phôi, mô-men yêu cầu, tốc độ quay, độ chính xác, kích thước lắp đặt, môi trường làm việc và giao thức điều khiển trước khi chọn dòng/mã cụ thể.
