Van điều khiển lưu lượng CO-AX RMQ – Giải pháp định lượng và kiểm soát dòng chảy chính xác trong công nghiệp

Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan van điều khiển lưu lượng CO-AX RMQ

Van điều khiển lưu lượng CO-AX RMQ là dòng van điều khiển bằng động cơ điện do müller co-ax gmbh phát triển, được thiết kế để điều chỉnh lưu lượng môi chất theo tín hiệu điều khiển trong các hệ thống công nghiệp. Khác với van đóng mở thông thường chỉ có hai trạng thái mở và đóng, dòng RMQ cho phép điều chỉnh liên tục hành trình van, qua đó kiểm soát lượng môi chất đi qua theo yêu cầu của quy trình.

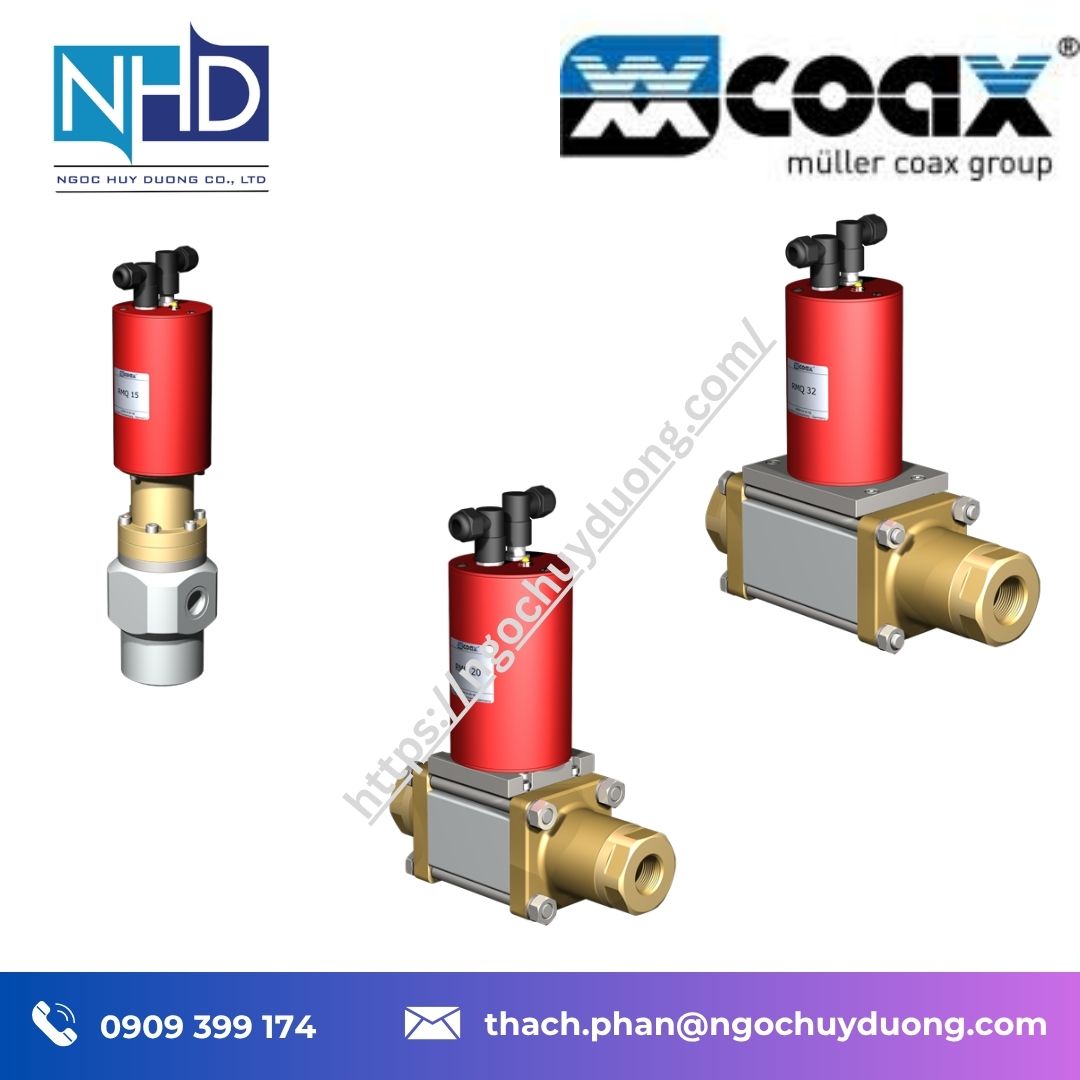

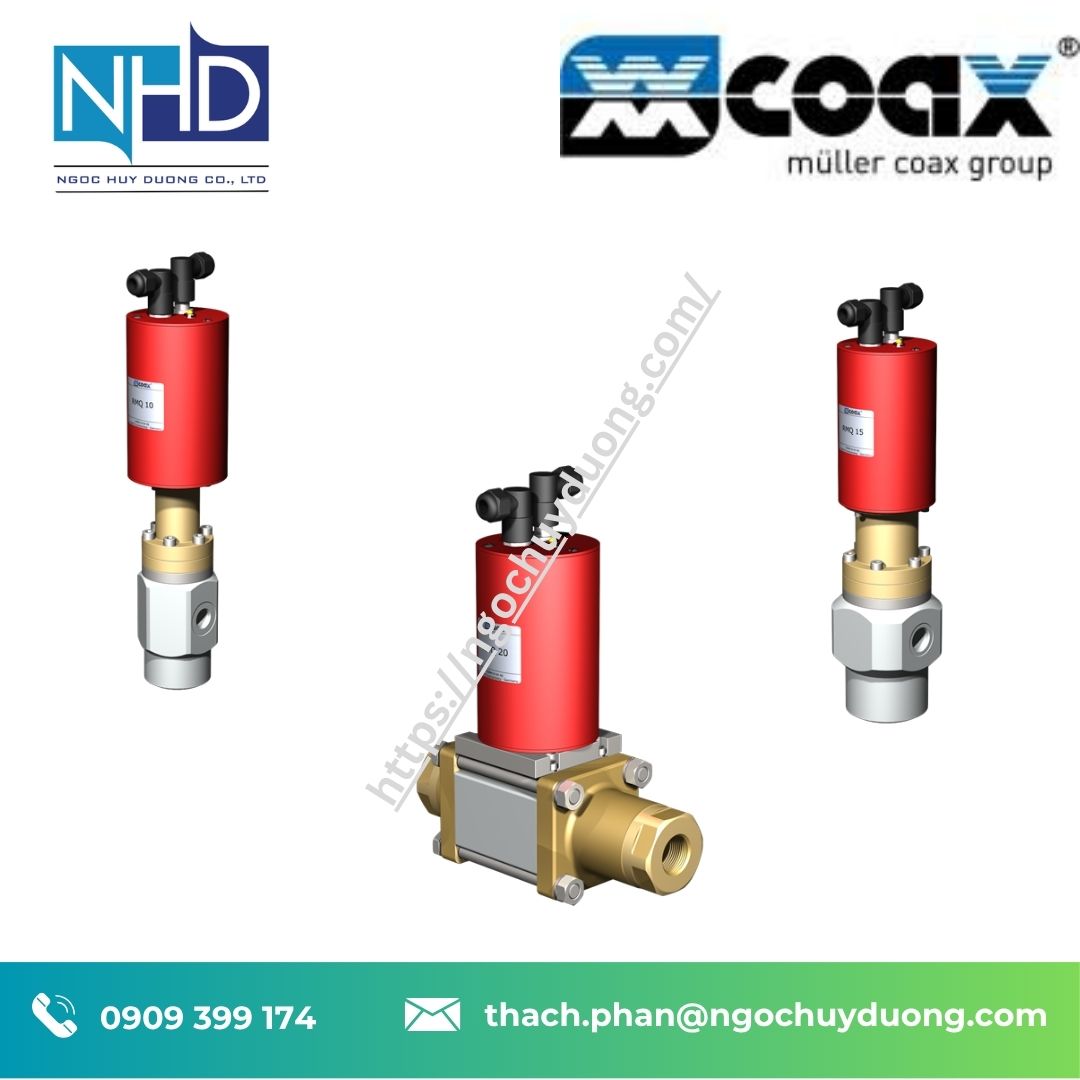

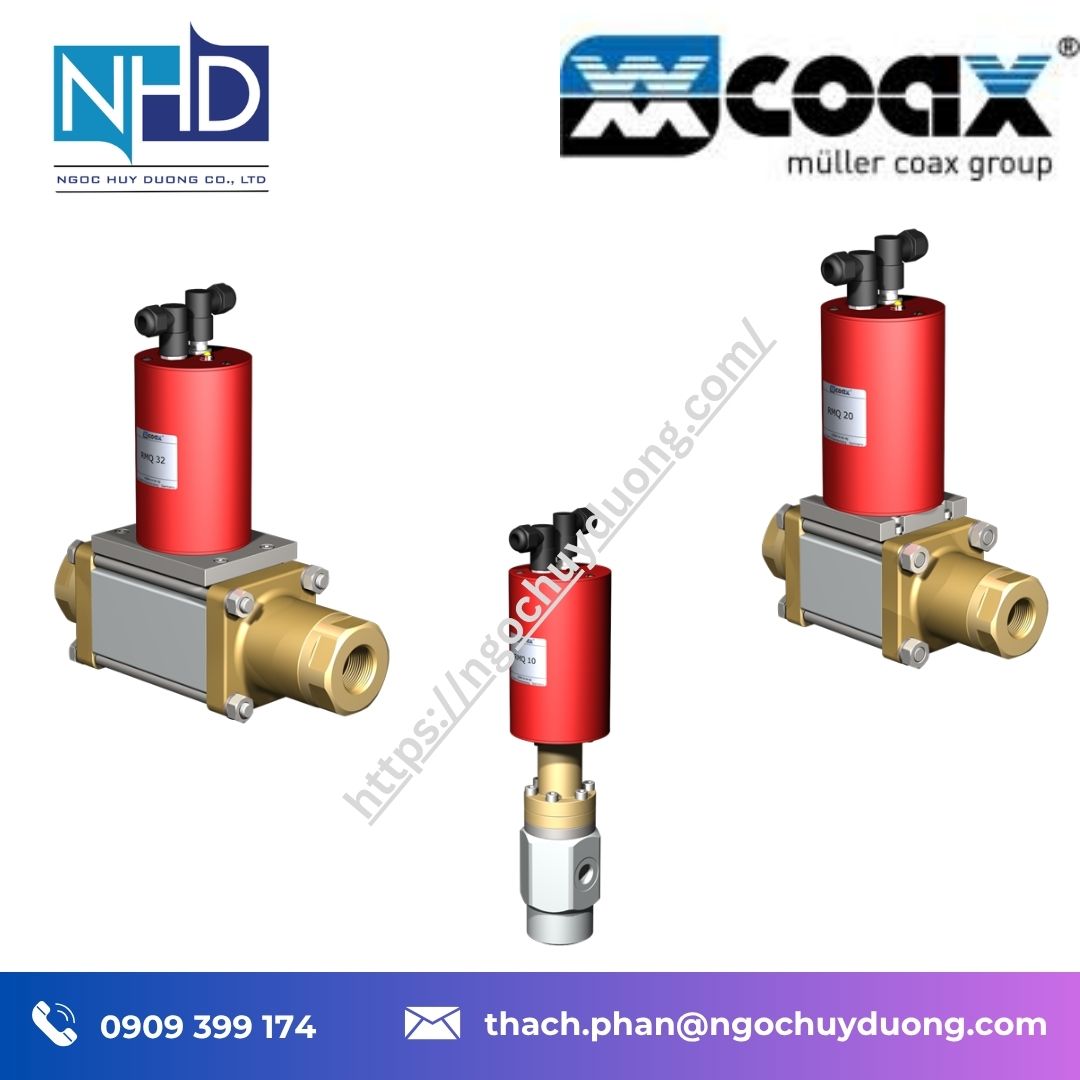

Dòng sản phẩm này gồm bốn phiên bản chính: CO-AX RMQ 10 PC, RMQ 15 PC, RMQ 20 và RMQ 32. Các model được thiết kế với kích thước đường dẫn, khả năng lưu lượng và giới hạn áp suất khác nhau, đáp ứng nhu cầu điều chỉnh dòng chảy từ các nhánh đường ống nhỏ đến những hệ thống có lưu lượng lớn hơn.

Theo tài liệu của nhà sản xuất, van sử dụng động cơ điện để thay đổi vị trí van theo tín hiệu đặt chuẩn 4–20 mA hoặc 0–10 V. Cơ cấu điều khiển có khả năng xử lý sai lệch tín hiệu đặt ở mức 1%, hỗ trợ các ứng dụng cần kiểm soát lưu lượng chính xác. Đây là đặc điểm đáng chú ý trong các quy trình định lượng, cấp chất lỏng làm mát và điều chỉnh dòng môi chất tại những vị trí cần thay đổi lưu lượng linh hoạt.

Thương hiệu müller co-ax gmbh có trụ sở tại Forchtenberg, Đức, được thành lập năm 1960 và chuyên phát triển, sản xuất các giải pháp van công nghiệp. Danh mục sản phẩm của hãng bao gồm van đồng trục, van điều khiển áp suất, van điều khiển lưu lượng, van áp suất cao và các giải pháp van chuyên dụng.

Ngọc Huy Dương hỗ trợ khách hàng tra cứu model, đối chiếu thông số và lựa chọn van điều khiển lưu lượng CO-AX RMQ theo điều kiện vận hành thực tế. Khách hàng nên cung cấp loại môi chất, lưu lượng yêu cầu, áp suất hệ thống, nhiệt độ làm việc và tín hiệu điều khiển để xác định cấu hình phù hợp.

📞 Liên hệ tư vấn: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật của van điều khiển lưu lượng CO-AX RMQ

1. Điều chỉnh lưu lượng liên tục theo tín hiệu điều khiển

Điểm nổi bật của dòng CO-AX RMQ là khả năng thay đổi hành trình van theo tín hiệu đặt, thay vì chỉ đóng hoặc mở hoàn toàn. Cơ cấu truyền động điện cho phép điều chỉnh vị trí van theo yêu cầu của hệ thống điều khiển, giúp thay đổi lưu lượng môi chất một cách linh hoạt.

Các tín hiệu đặt chuẩn 4–20 mA và 0–10 V tạo điều kiện tích hợp với hệ thống điều khiển tự động, bộ điều khiển quá trình hoặc thiết bị điều khiển phù hợp. Tùy cấu hình, hệ thống có thể sử dụng thêm thiết bị đo lưu lượng để xây dựng vòng điều khiển kín, qua đó điều chỉnh van theo lưu lượng thực tế.

2. Đáp ứng nhiều mức áp suất và lưu lượng

Dòng RMQ có các phiên bản với giới hạn áp suất và hệ số lưu lượng khác nhau. RMQ 10 PC và RMQ 15 PC có dải áp suất công bố đến 25 bar. Trong khi đó, RMQ 20 và RMQ 32 có các cấu hình áp suất cao hơn, với giới hạn tối đa lần lượt đến 63 bar tùy phiên bản.

Hệ số lưu lượng Kv tối đa tham khảo của các dòng lần lượt là 2,7 m³/h đối với RMQ 10 PC, 5,9 m³/h đối với RMQ 15 PC, 7,3 m³/h đối với RMQ 20 và 20 m³/h đối với RMQ 32. Các giá trị thực tế phụ thuộc kích thước đường dẫn, cấu hình van và điều kiện vận hành.

3. Phù hợp với nhiều loại môi chất

Tùy model và cấu hình vật liệu, van CO-AX RMQ có thể được sử dụng với môi chất khí, chất lỏng và chất lỏng có độ nhớt cao. Các dòng RMQ 15 PC, RMQ 20 và RMQ 32 còn được nhà sản xuất liệt kê khả năng làm việc với môi chất có chứa tạp chất trong những điều kiện phù hợp.

Đối với môi chất có tính ăn mòn, độ nhớt cao hoặc chứa hạt rắn, cần xác nhận vật liệu làm kín, cấu tạo đường dẫn và yêu cầu lọc trước khi lựa chọn. Không nên mặc định mọi phiên bản RMQ đều tương thích với tất cả các loại lưu chất.

4. Hạn chế biến động áp suất khi thay đổi lưu lượng

Nhờ cơ cấu điều chỉnh hành trình liên tục, van có thể thay đổi lưu lượng theo từng bước nhỏ thay vì chuyển trạng thái đột ngột như một số loại van đóng mở thông thường. Đặc tính này hữu ích trong các hệ thống yêu cầu quá trình điều chỉnh êm, hạn chế rung động hoặc tránh những biến động áp suất không mong muốn.

Khả năng kiểm soát thực tế vẫn phụ thuộc vào thiết kế đường ống, đặc tính bơm, độ chênh áp và phương pháp cài đặt bộ điều khiển.

5. Hỗ trợ tích hợp hệ thống tự động hóa

Van RMQ được trang bị đầu nối điện theo cấu hình công bố của nhà sản xuất. Các model trong danh mục sử dụng đầu nối M12x1 loại 5 chân; cần kiểm tra sơ đồ chân, loại tín hiệu và cấu hình phản hồi vị trí theo đúng mã hàng.

Một số cấu hình có tín hiệu phản hồi hành trình để cung cấp thông tin về vị trí van. Khách hàng nên xác nhận chức năng phản hồi có được trang bị trên phiên bản đang lựa chọn hay không.

📋 Thông số kỹ thuật tiêu chuẩn van điều khiển lưu lượng CO-AX RMQ

Lưu ý: Bảng trên tổng hợp thông số từ danh mục sản phẩm của nhà sản xuất. Riêng RMQ 10 PC có nhiều kích thước đường dẫn và hệ số Kv tương ứng; RMQ 32 có các cấp áp suất khác nhau tùy cấu hình. Cần đối chiếu tài liệu kỹ thuật đúng model trước khi đặt hàng.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🧱 Vật liệu và kết cấu – Độ bền vận hành của van CO-AX RMQ

Van điều khiển lưu lượng CO-AX RMQ được thiết kế cho các hệ thống cần thay đổi lưu lượng theo tín hiệu điều khiển. Cấu tạo cơ bản bao gồm thân van, bộ phận điều tiết dòng chảy, cơ cấu truyền động điện và các chi tiết làm kín. Với phiên bản RMQ 10 PC và RMQ 15 PC, cấu trúc dạng lõi van giúp việc thay thế cụm van thuận tiện hơn khi cần bảo trì.

Theo hướng dẫn của nhà sản xuất, cụm van dạng lõi được giữ với thân van bằng ba vít. Khi hệ thống được thiết kế phù hợp, việc thay cụm lõi có thể thực hiện mà không cần tháo toàn bộ thân van khỏi đường ống. Điều này giúp giảm công việc tháo lắp trong quá trình bảo trì.

Khả năng làm việc lâu dài phụ thuộc vào việc lựa chọn vật liệu phù hợp với môi chất, nhiệt độ, áp suất và mức độ sạch của lưu chất. Đối với dầu, nhũ tương làm mát hoặc chất lỏng có độ nhớt cao, cần kiểm tra yêu cầu lọc và giới hạn cho phép của từng model.

Nhà sản xuất cũng lưu ý rằng thiết kế thực tế, vật liệu làm kín và đặc tính vận hành có thể thay đổi theo yêu cầu ứng dụng. Vì vậy, không nên áp dụng một bộ thông số vật liệu chung cho toàn bộ dòng RMQ.

🔁 Tương thích – Thay thế – Mở rộng hệ thống CO-AX RMQ

Khi thay thế van điều khiển lưu lượng hiện hữu, cần đối chiếu đồng thời kích thước kết nối, dải áp suất, hệ số Kv, nhiệt độ môi chất, kiểu điều khiển và yêu cầu phản hồi vị trí. Hai van có cùng kích thước ren chưa chắc có đặc tính lưu lượng hoặc khả năng điều chỉnh tương đương.

Đối với hệ thống sử dụng bộ điều khiển PLC hoặc bộ điều khiển quá trình, cần xác nhận tín hiệu đầu ra tương thích với van. Nếu hệ thống cần kiểm soát lưu lượng theo giá trị thực tế, có thể cần bổ sung cảm biến hoặc lưu lượng kế phù hợp để tạo vòng điều khiển kín.

Các dòng RMQ 10 PC và RMQ 15 PC phù hợp để xem xét khi cần điều chỉnh lưu lượng ở kích thước nhỏ và vừa. RMQ 20 và RMQ 32 là những lựa chọn cần xem xét khi yêu cầu lưu lượng lớn hơn hoặc dải áp suất cao hơn, sau khi đã kiểm tra điều kiện vận hành cụ thể.

Ngọc Huy Dương hỗ trợ đối chiếu thông số giữa model CO-AX và van đang sử dụng, giúp kỹ sư xác định cấu hình thay thế dựa trên dữ liệu kỹ thuật thay vì chỉ dựa vào tên gọi hoặc kích thước đường ống.

🎯 Ứng dụng thực tế của van điều khiển lưu lượng CO-AX RMQ

• Hệ thống làm mát máy công nghiệp: Điều chỉnh lưu lượng dầu làm mát hoặc nhũ tương đến từng vị trí sử dụng theo yêu cầu công nghệ.
• Máy gia công kim loại: Kiểm soát dòng chất lỏng cấp đến dụng cụ gia công, hỗ trợ điều chỉnh theo từng chế độ vận hành.
• Bệ thử và hệ thống kiểm tra: Điều chỉnh lưu lượng môi chất trong quá trình thử nghiệm, đặc biệt ở những ứng dụng cần thay đổi dòng chảy có kiểm soát.
• Hệ thống cấp chất lỏng: Phân phối và điều chỉnh lưu lượng đến các nhánh sử dụng trong phạm vi thông số cho phép.
• Dây chuyền tự động hóa: Kết nối với bộ điều khiển tương thích để thay đổi vị trí van theo tín hiệu đặt.
• Hệ thống sử dụng dầu và nhũ tương: Kiểm soát lưu lượng trong các quy trình công nghiệp khi vật liệu van và điều kiện vận hành phù hợp.
• Hệ thống khí công nghiệp: Điều chỉnh dòng khí theo yêu cầu của quy trình sau khi xác nhận khả năng làm việc của model và cấu hình cụ thể.

💡 Tại sao nên lựa chọn van CO-AX RMQ tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp giải pháp tra cứu và lựa chọn thiết bị công nghiệp theo yêu cầu kỹ thuật của từng ứng dụng. Đối với dòng van điều khiển lưu lượng CO-AX RMQ, khách hàng có thể nhận hỗ trợ trong các nội dung sau:

• Tra cứu model RMQ 10 PC, RMQ 15 PC, RMQ 20 và RMQ 32.
• Đối chiếu kích thước đường dẫn, kết nối ren, dải áp suất và hệ số lưu lượng Kv.
• Kiểm tra tín hiệu điều khiển, đầu nối điện và yêu cầu phản hồi vị trí.
• Hỗ trợ lựa chọn theo loại môi chất, nhiệt độ và điều kiện vận hành.
• Hỗ trợ xác nhận cấu hình, nguồn hàng và chứng từ theo từng đơn hàng.
• Tư vấn đối chiếu thông số khi thay thế van trong hệ thống hiện hữu.

Việc lựa chọn đúng cấu hình ngay từ đầu giúp hạn chế sai lệch khi lắp đặt, giảm nguy cơ lựa chọn van không phù hợp và hỗ trợ quá trình vận hành, bảo trì của nhà máy.

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật van CO-AX RMQ

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

✉️ Email: thach.phan@ngochuyduong.com

☎️ Hotline: 0909 399 174

Để được tư vấn lựa chọn van điều khiển lưu lượng CO-AX RMQ, khách hàng nên cung cấp mã model, loại môi chất, lưu lượng yêu cầu, áp suất đầu vào và đầu ra, nhiệt độ làm việc, kích thước đường ống cùng tín hiệu điều khiển hiện có.

🧩 Phiên bản và mã sản phẩm van điều khiển lưu lượng CO-AX RMQ

1. CO-AX RMQ 10 PC

Dòng van điều khiển lưu lượng dạng lõi, kích thước đường dẫn từ 1 đến 10 mm, kết nối ren G 3/8 và dải áp suất công bố 0–25 bar. Hệ số Kv thay đổi theo kích thước đường dẫn, với giá trị tối đa 2,7 m³/h.

2. CO-AX RMQ 15 PC

Dòng van điều khiển lưu lượng dạng lõi, kích thước đường dẫn 15 mm, kết nối ren G 1/2–G 3/4 và dải áp suất công bố 0–25 bar. Hệ số Kv tối đa 5,9 m³/h.

3. CO-AX RMQ 20

Dòng van có kích thước đường dẫn 20 mm, kết nối ren G 3/4–G 1, dải áp suất công bố 0–63 bar và hệ số Kv tối đa 7,3 m³/h.

4. CO-AX RMQ 32

Dòng van có kích thước đường dẫn 32 mm, kết nối ren G 1 1/4–G 1 1/2. Nhà sản xuất công bố các cấp áp suất 0–16 bar hoặc 0–63 bar tùy cấu hình; hệ số Kv tối đa 20 m³/h.

📩 Cần bảng thông số hoặc tài liệu kỹ thuật của từng model CO-AX RMQ? Liên hệ thach.phan@ngochuyduong.com để được hỗ trợ tra cứu.

🧩 Câu hỏi thường gặp về van điều khiển lưu lượng CO-AX RMQ

1. Van điều khiển lưu lượng CO-AX RMQ dùng để làm gì?

Van dùng để điều chỉnh lưu lượng môi chất bằng cách thay đổi hành trình van theo tín hiệu điều khiển. Sản phẩm được ứng dụng trong các hệ thống cần kiểm soát dòng khí hoặc chất lỏng theo yêu cầu của quy trình.

2. Dòng CO-AX RMQ có những model nào?

Danh mục chính gồm RMQ 10 PC, RMQ 15 PC, RMQ 20 và RMQ 32. Mỗi model có kích thước đường dẫn, kết nối, giới hạn áp suất và hệ số lưu lượng khác nhau.

3. Van CO-AX RMQ sử dụng tín hiệu điều khiển nào?

Dòng sản phẩm được giới thiệu với tín hiệu đặt chuẩn 4–20 mA hoặc 0–10 V. Cần xác nhận cấu hình điện cụ thể và khả năng phản hồi vị trí theo mã sản phẩm.

4. Van điều khiển lưu lượng CO-AX RMQ có dùng được cho dầu và nhũ tương làm mát không?

Có. Nhà sản xuất nêu dầu và nhũ tương làm mát trong các môi chất ứng dụng điển hình. Tuy nhiên, cần xác nhận vật liệu làm kín, nhiệt độ, áp suất và yêu cầu lọc theo từng cấu hình.

5. Làm thế nào để chọn đúng model Van điều khiển lưu lượng CO-AX RMQ?

Cần xác định lưu lượng yêu cầu, áp suất làm việc, độ chênh áp qua van, nhiệt độ, loại môi chất, kích thước kết nối và tín hiệu điều khiển. Từ các dữ liệu này, kỹ sư có thể đối chiếu hệ số Kv và lựa chọn model phù hợp thay vì chỉ chọn theo đường kính ống.
