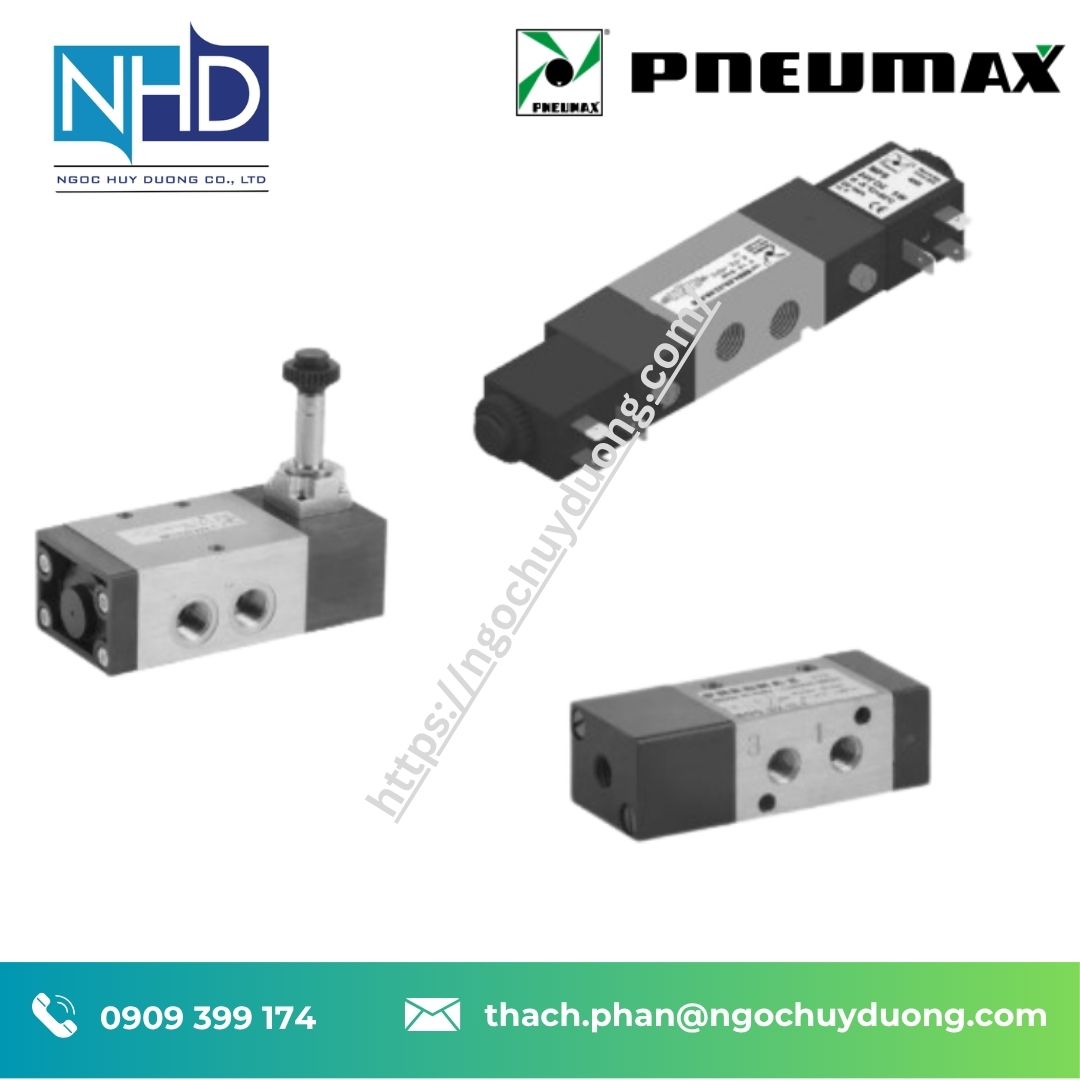

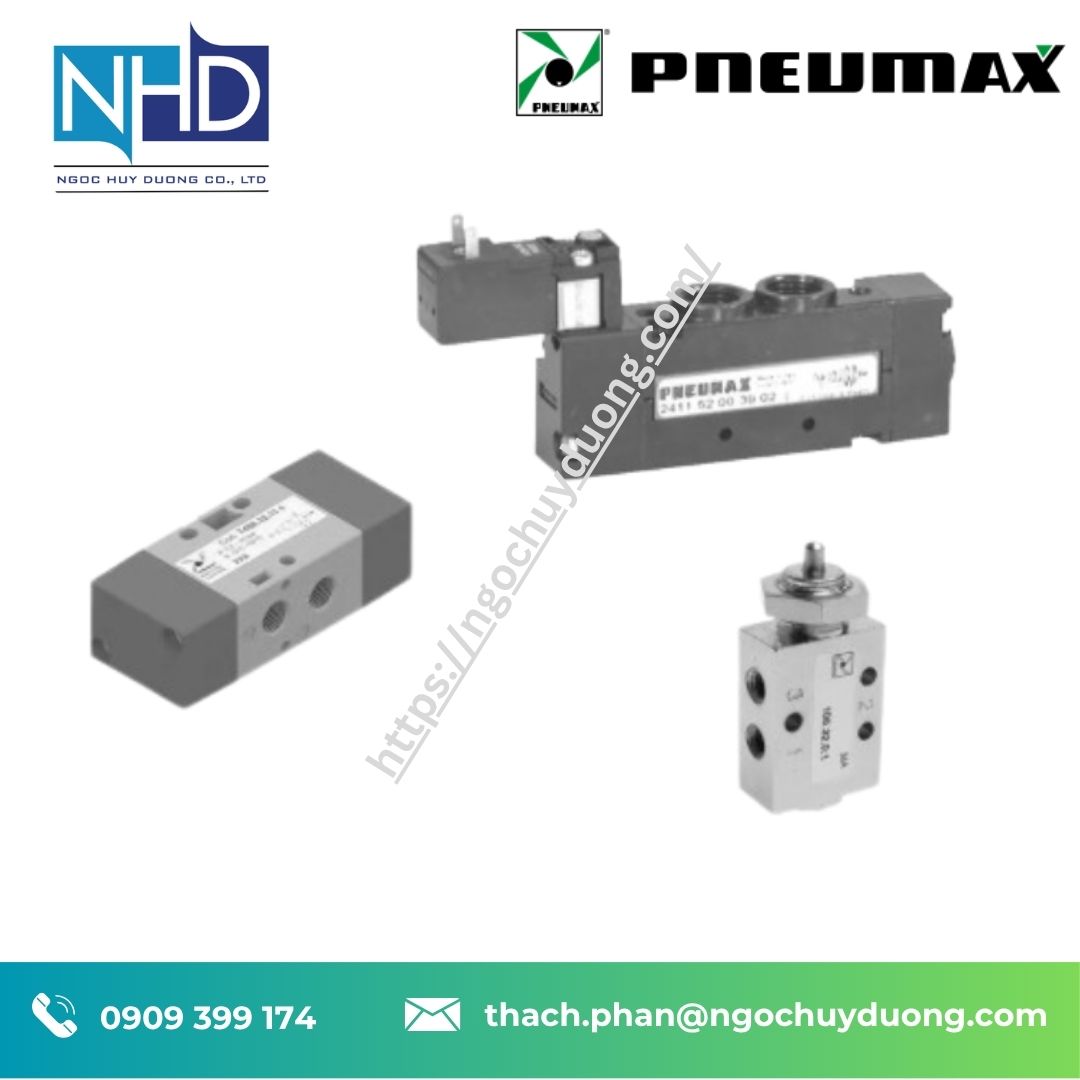

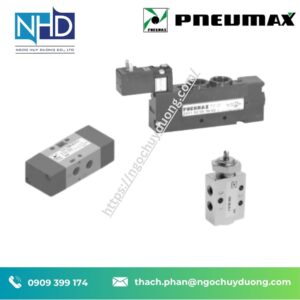

Van điện từ Pneumax 400 Series – G1/8″ đến G1″, lưu lượng đến 6500 Nl/phút

Van điện từ Pneumax 400 Series là dòng van phân phối khí nén điều khiển điện – khí nén hai cấp, được Pneumax phát triển cho các hệ thống tự động hóa công nghiệp cần lưu lượng lớn, nhiều kích thước cổng và khả năng điều khiển linh hoạt bằng tín hiệu điện.

Dòng Van điện từ Pneumax 400 Series có các kích thước kết nối từ G1/8″, G1/4″, G1/2″ đến G1″, hỗ trợ các cấu hình 3/2, 5/2 và 5/3. Tùy phiên bản, van có thể sử dụng một cuộn điện kết hợp cơ cấu hồi hoặc hai cuộn điện điều khiển hai chiều.

Khác với van điện từ tác động trực tiếp, Van điện từ Pneumax 400 Series sử dụng một van điện từ nhỏ thuộc Pneumax 300 Series để tạo tín hiệu khí điều khiển cho bộ phân phối chính. Nhờ đó, tín hiệu điện có công suất tương đối nhỏ vẫn có thể điều khiển lưu lượng khí lên đến hàng nghìn Nl/phút.

Một số dòng chính trong Pneumax 400 Series gồm:

• Pneumax 488 – G1/8″, lưu lượng đến 620 Nl/phút.
• Pneumax 468/1 – G1/8″, lưu lượng đến 540 Nl/phút.
• Pneumax 464/1 – G1/4″, lưu lượng đến 1360 Nl/phút.
• Pneumax 452/1 – G1/2″, lưu lượng đến 3500 Nl/phút.
• Pneumax 412/2 – G1/2″, lưu lượng đến 3600 Nl/phút.
• Pneumax 411 – G1″, lưu lượng đến 6500 Nl/phút.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Van điện từ Pneumax 400 Series là gì?

Van điện từ Pneumax 400 Series thuộc nhóm van phân phối khí nén điều khiển bằng điện của Pneumax.

Dòng sản phẩm được phát triển trên nền tảng cơ khí tương tự Pneumax 200 Series nhưng bổ sung tầng điều khiển điện – khí nén.

Ở Pneumax 200 Series, con trượt chính có thể được điều khiển bằng tay, cơ khí hoặc tín hiệu khí.

Ở Van điện từ Pneumax 400 Series, một van điện từ nhỏ tạo tín hiệu điều khiển khí cho piston của bộ phân phối chính.

Quá trình hoạt động có thể mô tả:

Tín hiệu điện → cuộn điện → van điều khiển nhỏ → áp suất khí điều khiển → con trượt chính → thay đổi đường khí → cơ cấu chấp hành hoạt động.

Cấu tạo này giúp Van điện từ Pneumax 400 Series phù hợp với các máy cần điều khiển điện nhưng lưu lượng khí vượt quá khả năng của nhiều loại van điện từ tác động trực tiếp kích thước nhỏ.

Nguyên lý hoạt động của Van điện từ Pneumax 400 Series

Van điện từ Pneumax 400 Series hoạt động theo nguyên lý hai cấp.

Cấp điều khiển điện

PLC, rơ-le hoặc hệ thống điều khiển cấp điện cho cuộn điện.

Cuộn điện làm van điện từ điều khiển nhỏ thay đổi trạng thái.

Cấp điều khiển khí nén

Khí nén từ tầng điều khiển tạo lực lên piston của van chính.

Piston làm con trượt chính dịch chuyển, từ đó đóng hoặc mở các đường khí tương ứng.

Nhờ nguyên lý này, Van điện từ Pneumax 400 Series có thể điều khiển các bộ phân phối G1/2″ hoặc G1″ với lưu lượng lớn mà không cần một cuộn điện quá lớn.

Con trượt cân bằng áp suất

Một đặc điểm kỹ thuật quan trọng của Van điện từ Pneumax 400 Series là thiết kế con trượt cân bằng áp suất.

Thiết kế này giúp giảm ảnh hưởng của áp suất nguồn lên chuyển động của con trượt.

Nhờ đó, tín hiệu điều khiển khí có thể chuyển vị trí van ổn định hơn trong phạm vi áp suất được nhà sản xuất quy định.

Con trượt cân bằng đặc biệt hữu ích ở những Van điện từ Pneumax 400 Series có kích thước lớn như Pneumax 452/1, Pneumax 412/2 và Pneumax 411.

Các kích thước cổng của Van điện từ Pneumax 400 Series

Van điện từ Pneumax 400 Series có phạm vi kích thước tương đối rộng:

• G1/8″.
• G1/4″.
• G1/2″.
• G1″.

Nhờ đó, kỹ sư có thể sử dụng cùng một dòng sản phẩm cho nhiều cấp tải khác nhau.

Khi lựa chọn Van điện từ Pneumax 400 Series, không nên chỉ căn cứ vào kích thước cổng mà cần kết hợp lưu lượng yêu cầu, tốc độ xi lanh và tổn thất áp suất toàn hệ thống.

Pneumax 488 – Van điện từ Pneumax 400 Series G1/8″

Pneumax 488 là một trong những mẫu nhỏ gọn thuộc Van điện từ Pneumax 400 Series.

Thông số chính của Pneumax 488 ở các cấu hình 3/2 và 5/2:

• Cổng G1/8″.
• Lỗ thông 6 mm.
• Lưu lượng 620 Nl/phút.
• Áp suất tối đa 10 bar.
• Nhiệt độ làm việc tiêu chuẩn −5°C đến +50°C.
• Môi chất là khí nén đã lọc.

Pneumax 488 phù hợp với các cơ cấu cần lưu lượng ở mức trung bình nhưng vẫn muốn giữ kích thước van tương đối nhỏ.

Pneumax 488 3/2

Pneumax 488 có cấu hình 3 cửa 2 vị trí dùng cho:

• Xi lanh tác động đơn.
• Thổi khí.
• Tín hiệu điều khiển.
• Cấp và xả một đường khí.

Pneumax 488 5/2

Pneumax 488 5/2 phù hợp để điều khiển:

• Xi lanh tác động kép.
• Tay kẹp khí.
• Bộ truyền động quay nhỏ.
• Cơ cấu đẩy và chặn.

Pneumax 488 5/3

Pneumax 488 5/3 có lưu lượng thấp hơn cấu hình 5/2.

Lưu lượng công bố khoảng:

410 Nl/phút.

Có thể lựa chọn:

• Trung tâm kín.
• Trung tâm mở.
• Trung tâm có áp.

Vì vậy khi dùng Van điện từ Pneumax 400 Series Pneumax 488 cho mạch 5/3, cần tính toán theo đúng lưu lượng của phiên bản 5/3.

Pneumax 468/1 – Van điện từ Pneumax 400 Series G1/8″

Pneumax 468/1 cũng thuộc nhóm G1/8″ của Van điện từ Pneumax 400 Series.

Thông số chính:

• Cổng G1/8″.
• Lỗ thông 6 mm.
• Lưu lượng 540 Nl/phút với 3/2 và 5/2.
• Lưu lượng khoảng 410 Nl/phút với 5/3.
• Áp suất tối đa 10 bar.
• Nhiệt độ −5°C đến +50°C.

Mặc dù Pneumax 468/1 và Pneumax 488 cùng có cổng G1/8″, hai sản phẩm không nên được xem là hoàn toàn giống nhau.

Khi thay thế Van điện từ Pneumax 400 Series, cần đối chiếu nguyên mã thay vì chỉ kiểm tra kích thước ren.

Pneumax 464/1 – Van điện từ Pneumax 400 Series G1/4″

Pneumax 464/1 là phiên bản G1/4″ với lưu lượng cao hơn đáng kể các mẫu G1/8″.

Thông số chính:

• Cổng G1/4″.
• Lỗ thông 8 mm.
• Lưu lượng khoảng 1360 Nl/phút.
• Áp suất tối đa 10 bar.
• Nhiệt độ −5°C đến +50°C.

Pneumax 464/1 phù hợp với:

• Xi lanh cỡ trung bình.
• Xi lanh yêu cầu tốc độ cao hơn.
• Bộ kẹp khí.
• Cơ cấu nâng hạ.
• Máy đóng gói.
• Máy lắp ráp.

Nếu Pneumax 488 hoặc Pneumax 468/1 không đáp ứng đủ lưu lượng, Pneumax 464/1 là một lựa chọn cần xem xét trong Van điện từ Pneumax 400 Series.

Pneumax 452/1 – Van điện từ Pneumax 400 Series G1/2″

Khi hệ thống cần lưu lượng lớn hơn, Pneumax 452/1 cung cấp cổng G1/2″.

Thông số chính:

• Cổng G1/2″.
• Lỗ thông 15 mm.
• Lưu lượng 3500 Nl/phút.
• Áp suất tối đa 10 bar.
• Nhiệt độ −5°C đến +50°C.

Pneumax 452/1 có thể được sử dụng cho các xi lanh lớn hơn hoặc ứng dụng yêu cầu thời gian nạp và xả khí nhanh.

Pneumax 452/1 một cuộn điện

Phiên bản một cuộn điện thường kết hợp cơ cấu hồi.

Khi mất điện, van trở về vị trí mặc định.

Pneumax 452/1 hai cuộn điện

Phiên bản hai cuộn cho phép điều khiển van ở hai phía.

Cấu hình này phù hợp với một số chu trình cần giữ trạng thái theo lệnh điều khiển.

Pneumax 412/2 – Van điện từ Pneumax 400 Series G1/2″ dạng gọn

Pneumax 412/2 cũng sử dụng cổng G1/2″ nhưng được Pneumax phát triển theo cấu trúc gọn hơn.

Thông số tiêu biểu:

• Cổng G1/2″.
• Lỗ thông 15 mm.
• Lưu lượng 3600 Nl/phút với 3/2 và 5/2.
• Lưu lượng khoảng 3300 Nl/phút với 5/3.
• Áp suất tối đa 10 bar.
• Nhiệt độ −5°C đến +50°C.

Pneumax 412/2 là lựa chọn đáng chú ý khi cần Van điện từ Pneumax 400 Series G1/2″ nhưng không gian lắp đặt là một yếu tố quan trọng.

Pneumax 411 – Van điện từ Pneumax 400 Series G1″

Pneumax 411 là một trong những phiên bản lưu lượng lớn của Van điện từ Pneumax 400 Series.

Thông số chính:

• Cổng G1″.
• Lỗ thông 20 mm.
• Lưu lượng 6500 Nl/phút.
• Áp suất tối đa 10 bar.
• Nhiệt độ −5°C đến +50°C.

Pneumax 411 phù hợp với:

• Xi lanh đường kính lớn.
• Cơ cấu khí cần tốc độ cao.
• Hệ thống cần lưu lượng khí lớn.
• Bộ truyền động khí nén công suất cao hơn.
• Máy công nghiệp có tải khí đáng kể.

Với lưu lượng lên đến 6500 Nl/phút, Pneumax 411 mở rộng phạm vi sử dụng của Van điện từ Pneumax 400 Series vượt xa các ứng dụng van điện từ khí nén kích thước nhỏ.

Van điện từ Pneumax 400 Series 3/2

Cấu hình 3/2 có:

• 3 cửa.
• 2 vị trí.

Đây là loại phù hợp với:

• Xi lanh tác động đơn.
• Cơ cấu thổi khí.
• Cơ cấu kẹp có lò xo hồi.
• Đường điều khiển khí.
• Van điều khiển cấp tiếp theo.

Van điện từ Pneumax 400 Series 3/2 có thể được bố trí thường đóng hoặc thường mở tùy đúng cấu hình sản phẩm.

Loại thường đóng

Khi chưa có tín hiệu:

đường khí cấp bị chặn.

Khi cấp điện:

khí được đưa tới cơ cấu chấp hành.

Loại thường mở

Khi chưa có tín hiệu:

đường khí đang được cấp.

Khi cuộn điện hoạt động:

van chuyển trạng thái.

Khi đặt hàng Van điện từ Pneumax 400 Series 3/2, cần xác định rõ thường đóng hay thường mở.

Van điện từ Pneumax 400 Series 5/2

Cấu hình 5/2 là một trong những lựa chọn phổ biến nhất của Van điện từ Pneumax 400 Series.

Van có:

• 5 cửa.
• 2 vị trí.

Ứng dụng chính:

• Xi lanh tác động kép.
• Tay kẹp khí nén.
• Bộ truyền động quay.
• Cơ cấu đẩy.
• Cơ cấu chặn.
• Cơ cấu trượt.

Khi van chuyển trạng thái, đường cấp và đường xả giữa hai khoang xi lanh được đảo lại.

Van điện từ Pneumax 400 Series 5/3

Van điện từ Pneumax 400 Series 5/3 cung cấp thêm một vị trí trung tâm.

Có thể chọn:

Trung tâm kín

Các đường chính được đóng ở vị trí giữa.

Trung tâm mở

Các đường khí được thông hoặc xả theo sơ đồ trung tâm mở.

Trung tâm có áp

Các cửa làm việc được duy trì áp suất theo sơ đồ tương ứng.

Lựa chọn trung tâm phải dựa trên hành vi mong muốn của cơ cấu khi hệ thống ở trạng thái giữa.

Van điện từ Pneumax 400 Series một cuộn điện

Phiên bản một cuộn thường là loại có trạng thái mặc định.

Khi cuộn được cấp điện:

van chuyển trạng thái.

Khi mất điện:

van hồi về nhờ lò xo hoặc chênh áp tùy cấu hình.

Ưu điểm:

• Mạch điều khiển đơn giản.
• Chỉ cần một ngõ ra điện.
• Có trạng thái mặc định rõ ràng.

Van điện từ Pneumax 400 Series hai cuộn điện

Phiên bản hai cuộn sử dụng một bộ điều khiển điện ở mỗi phía.

Tín hiệu tới cuộn thứ nhất chuyển van sang một vị trí.

Tín hiệu tới cuộn thứ hai chuyển van sang vị trí ngược lại.

Van điện từ Pneumax 400 Series hai cuộn điện phù hợp với các chu trình cần điều khiển hai trạng thái chủ động.

Áp suất hoạt động của Van điện từ Pneumax 400 Series

Áp suất tối đa phổ biến của các phiên bản tiêu chuẩn:

10 bar.

Tuy nhiên, cần chú ý áp suất tối thiểu.

Tùy cấu hình:

• Một cuộn điện – hồi bằng lò xo: khoảng 2,5 bar.
• Hai cuộn điện: khoảng 2 bar.
• Một số phiên bản 5/3: khoảng 3 bar.

Vì vậy không nên ghi đơn giản rằng Van điện từ Pneumax 400 Series làm việc từ 0 đến 10 bar.

Van sử dụng tầng điều khiển khí nên cần áp suất tối thiểu để chuyển trạng thái.

Nhiệt độ làm việc

Các Van điện từ Pneumax 400 Series tiêu chuẩn được công bố với nhiệt độ khoảng:

−5°C đến +50°C.

Nếu cần sử dụng trong kho lạnh hoặc môi trường dưới −5°C, cần kiểm tra phiên bản nhiệt độ thấp chuyên dụng của Pneumax.

Không nên sử dụng thông số của phiên bản nhiệt độ thấp cho sản phẩm tiêu chuẩn.

Môi chất sử dụng

Van điện từ Pneumax 400 Series được thiết kế cho:

khí nén đã lọc.

Van không bắt buộc phải sử dụng khí có dầu.

Nếu hệ thống đã sử dụng dầu bôi trơn trong khí nén, Pneumax yêu cầu chế độ bôi trơn phải được duy trì liên tục.

Không nên tự động sử dụng Pneumax 400 Series cho:

• Nước.
• Dầu thủy lực.
• Hơi nước.
• Hóa chất.
• Khí công nghệ.

nếu chưa có xác nhận phù hợp từ nhà sản xuất.

Điện áp của Van điện từ Pneumax 400 Series

Tùy Pneumax model và loại bộ điều khiển, có thể có các lựa chọn như:

• 24 V một chiều.
• 24 V xoay chiều.
• 110 V xoay chiều.
• 230 V xoay chiều.

Trong hệ thống tự động hóa sử dụng PLC, 24 V một chiều là lựa chọn phổ biến.

Tuy nhiên khi đặt Van điện từ Pneumax 400 Series, phải kiểm tra đúng điện áp trên toàn bộ mã sản phẩm.

Không nên chỉ dựa vào hình dạng cuộn điện.

Van điện từ Pneumax 400 Series dùng với PLC

Một hệ thống điển hình:

Cảm biến → PLC → Van điện từ Pneumax 400 Series → xi lanh.

PLC phát lệnh điện.

Cuộn điện của van nhận tín hiệu.

Tầng điều khiển khí tác động lên con trượt chính.

Khí nén được phân phối tới xi lanh.

Khi thiết kế cần kiểm tra:

• Điện áp cuộn điện.
• Công suất cuộn.
• Khả năng chịu tải của ngõ ra PLC.
• Bảo vệ điện.
• Áp suất khí tối thiểu.

Van điện từ Pneumax 400 Series cho xi lanh tác động kép

Đây là một trong những ứng dụng phổ biến nhất.

Có thể lựa chọn:

• Pneumax 488 cho tải nhỏ.
• Pneumax 464/1 cho tải trung bình.
• Pneumax 452/1 hoặc Pneumax 412/2 cho tải lớn hơn.
• Pneumax 411 khi cần lưu lượng rất lớn.

Không nên lựa chọn Van điện từ Pneumax 400 Series chỉ dựa trên đường kính cổng.

Cần tính lưu lượng từ:

• Đường kính xi lanh.
• Hành trình.
• Tốc độ.
• Áp suất.
• Chiều dài ống.
• Đường kính ống.

Ứng dụng trong máy đóng gói

Van điện từ Pneumax 400 Series có thể được sử dụng cho:

• Cơ cấu đẩy.
• Cơ cấu chặn.
• Xi lanh kẹp.
• Cửa khí nén.
• Xi lanh nâng.
• Cơ cấu dẫn hướng.
• Cơ cấu loại sản phẩm.

Việc có nhiều kích thước lưu lượng giúp cùng một dòng sản phẩm có thể đáp ứng nhiều cơ cấu trên một máy.

Ứng dụng trong dây chuyền lắp ráp

Trong máy lắp ráp, Van điện từ Pneumax 400 Series có thể điều khiển:

• Bộ kẹp.
• Cơ cấu định vị.
• Cơ cấu đẩy.
• Xi lanh nâng.
• Cửa bảo vệ khí nén.
• Bộ truyền động quay.

PLC có thể điều khiển chu trình đóng mở theo chương trình của máy.

Ứng dụng trong máy gia công

Các ứng dụng gồm:

• Kẹp phôi.
• Nhả phôi.
• Đẩy phoi.
• Thổi sạch.
• Điều khiển cửa máy.
• Xi lanh phụ trợ.

Đối với xi lanh lớn, Pneumax 452/1, Pneumax 412/2 hoặc Pneumax 411 có thể được xem xét tùy lưu lượng yêu cầu.

So sánh Pneumax 400 Series và Pneumax 200 Series

Nếu hệ thống cần điều khiển trực tiếp từ PLC, Van điện từ Pneumax 400 Series là lựa chọn cần xem xét thay vì các phiên bản Pneumax 200 Series thuần cơ khí hoặc khí nén.

So sánh Van điện từ Pneumax 400 Series và Pneumax 888 Series

Pneumax 888 Series cũng là dòng van điện từ khí nén, nhưng phạm vi sản phẩm nhỏ hơn về kích thước cổng.

Pneumax 888 Series chủ yếu tập trung ở:

• G1/8″.
• G1/4″.

Trong khi Van điện từ Pneumax 400 Series mở rộng đến:

• G1/2″.
• G1″.

Do đó, Pneumax 400 Series phù hợp hơn khi cần lưu lượng vài nghìn Nl/phút.

So sánh Pneumax 400 Series và Pneumax T400 Series

Pneumax T400 Series là một family riêng sử dụng nhiều chi tiết bằng nhựa kỹ thuật hiệu suất cao.

Không nên dùng tên Pneumax T400 và Van điện từ Pneumax 400 Series thay thế cho nhau.

Khi đặt phụ tùng cần kiểm tra chính xác:

• Mã.
• Vật liệu thân.
• Kích thước.
• Cấu hình.
• Điện áp.

Cách chọn Van điện từ Pneumax 400 Series

Bước 1 – Xác định loại van

Cần:

• 3/2?
• 5/2?
• 5/3?

Bước 2 – Xác định kích thước cổng

Có thể là:

• G1/8″.
• G1/4″.
• G1/2″.
• G1″.

Bước 3 – Xác định lưu lượng

Không chọn van chỉ theo ren.

Ví dụ:

• Pneumax 488: 620 Nl/phút.
• Pneumax 464/1: 1360 Nl/phút.
• Pneumax 412/2: 3600 Nl/phút.
• Pneumax 411: 6500 Nl/phút.

Bước 4 – Xác định số cuộn điện

• Một cuộn.
• Hai cuộn.

Bước 5 – Xác định điện áp

Ví dụ:

• 24 V một chiều.
• 24 V xoay chiều.
• 110 V xoay chiều.
• 230 V xoay chiều.

Bước 6 – Kiểm tra áp suất

Cần kiểm tra cả:

• Áp suất tối đa.
• Áp suất tối thiểu.

Bước 7 – Kiểm tra môi trường

Xác định:

• Nhiệt độ.
• Chất lượng khí.
• Bụi.
• Độ ẩm.
• Vị trí lắp.

Chọn Pneumax 488 hay Pneumax 464/1?

Nếu 620 Nl/phút đã đủ và hệ thống sử dụng G1/8″, Pneumax 488 có thể phù hợp.

Nếu cần lưu lượng khoảng 1360 Nl/phút và cổng G1/4″, cân nhắc Pneumax 464/1.

Không cần tăng lên G1/4″ nếu cơ cấu thực tế không cần lưu lượng đó.

Chọn Pneumax 452/1 hay Pneumax 412/2?

Cả hai thuộc nhóm G1/2″.

Pneumax 452/1:

3500 Nl/phút.

Pneumax 412/2:

3600 Nl/phút ở các phiên bản 3/2 và 5/2 tiêu biểu.

Ngoài lưu lượng, cần so sánh:

• Kích thước.
• Cách lắp.
• Cấu hình điện.
• Không gian máy.
• Mã hiện hữu.

Khi nào cần Pneumax 411?

Pneumax 411 nên được xem xét khi:

• G1/2″ không đáp ứng lưu lượng.
• Hệ thống sử dụng G1″.
• Xi lanh lớn.
• Yêu cầu tốc độ nạp/xả cao.
• Lưu lượng yêu cầu lên tới khoảng 6500 Nl/phút.

Pneumax 411 là một trong những Van điện từ Pneumax 400 Series có khả năng lưu lượng lớn nhất trong nhóm đang xét.

Những lỗi thường gặp khi chọn Van điện từ Pneumax 400 Series

Chỉ chọn theo cổng ren

G1/8″, G1/4″ hay G1/2″ chưa đủ để xác định đúng van.

Không kiểm tra áp suất tối thiểu

Van có áp suất tối đa 10 bar nhưng không đồng nghĩa làm việc từ 0 bar.

Nhầm một cuộn và hai cuộn

Hai loại có cách điều khiển và trạng thái khi mất điện khác nhau.

Nhầm 5/2 với 5/3

5/3 có thêm vị trí trung tâm và có thể có lưu lượng khác.

Không kiểm tra điện áp

24 V một chiều và 24 V xoay chiều là hai cấu hình khác nhau.

Chọn van quá lớn

Làm tăng chi phí và kích thước hệ thống.

Chọn van quá nhỏ

Có thể làm giảm tốc độ xi lanh và tăng tổn thất áp suất.

Thông tin cần cung cấp khi báo giá Van điện từ Pneumax 400 Series

Để chọn đúng Van điện từ Pneumax 400 Series, nên cung cấp:

• Mã Pneumax đầy đủ.
• Ảnh thiết bị.
• Kích thước cổng.
• 3/2, 5/2 hay 5/3.
• Một hay hai cuộn điện.
• Điện áp.
• Áp suất.
• Lưu lượng.
• Kích thước xi lanh.
• Số lượng.

Nếu là thay thế van cũ, nên gửi nguyên mã trên thân thay vì chỉ gửi tên Pneumax 400 Series.

Ưu điểm của Van điện từ Pneumax 400 Series

Phạm vi lưu lượng rộng: từ vài trăm tới khoảng 6500 Nl/phút.

Nhiều kích thước cổng: G1/8″ đến G1″.

Điều khiển bằng điện: thuận tiện kết nối PLC và hệ thống tự động hóa.

Điều khiển hai cấp: giúp tín hiệu điện nhỏ điều khiển van chính có lưu lượng lớn.

Nhiều chức năng: 3/2, 5/2 và 5/3.

Nhiều kiểu vị trí trung tâm: kín, mở hoặc có áp.

Nhiều lựa chọn cuộn điện: phù hợp nhiều nguồn điều khiển khác nhau.

Nhiều Pneumax model: cho phép lựa chọn theo đúng lưu lượng thay vì phải dùng cùng một cỡ van cho toàn bộ máy.

Tại sao chọn Van điện từ Pneumax 400 Series tại Ngọc Huy Dương?

Khi lựa chọn Van điện từ Pneumax 400 Series, điều quan trọng nhất là xác định đúng mã theo tải thực tế.

Ngọc Huy Dương hỗ trợ đối chiếu:

• Pneumax model.
• Kích thước cổng.
• Chức năng van.
• Điện áp.
• Lưu lượng.
• Áp suất.
• Kiểu điều khiển.
• Thiết bị cần thay thế.

Việc đối chiếu đúng ngay từ đầu giúp hạn chế đặt sai van có cùng hình dạng nhưng khác chức năng.

Liên hệ mua Van điện từ Pneumax 400 Series

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Để yêu cầu báo giá Van điện từ Pneumax 400 Series, vui lòng cung cấp:

Pneumax model đầy đủ | kích thước cổng | 3/2 – 5/2 – 5/3 | điện áp | áp suất | số lượng.

Câu hỏi thường gặp về Van điện từ Pneumax 400 Series

1. Van điện từ Pneumax 400 Series là gì?

Van điện từ Pneumax 400 Series là dòng van phân phối khí nén điều khiển điện – khí nén hai cấp, sử dụng một van điện từ nhỏ để điều khiển bộ phân phối chính có lưu lượng lớn hơn.

2. Van điện từ Pneumax 400 Series có những cỡ ren nào?

Các kích thước chính gồm:

G1/8″, G1/4″, G1/2″ và G1″.

3. Van điện từ Pneumax 400 Series có 3/2 không?

Có. Dòng sản phẩm có các phiên bản 3 cửa 2 vị trí dùng cho xi lanh tác động đơn, thổi khí và các đường tín hiệu khí.

4. Van điện từ Pneumax 400 Series có 5/2 không?

Có. 5/2 là cấu hình phổ biến để điều khiển xi lanh tác động kép.

5. Van điện từ Pneumax 400 Series có 5/3 không?

Có. Tùy Pneumax model có thể lựa chọn trung tâm kín, trung tâm mở hoặc trung tâm có áp.

6. Áp suất tối đa của Van điện từ Pneumax 400 Series là bao nhiêu?

Nhiều phiên bản tiêu chuẩn được công bố với áp suất tối đa 10 bar.

7. Van điện từ Pneumax 400 Series có hoạt động ở 0 bar không?

Không phải mọi phiên bản. Do sử dụng điều khiển khí, nhiều cấu hình cần áp suất tối thiểu khoảng 2–3 bar tùy loại.

8. Nhiệt độ tiêu chuẩn của Van điện từ Pneumax 400 Series là bao nhiêu?

Nhiều cấu hình tiêu chuẩn có dải −5°C đến +50°C.

9. Pneumax 488 có lưu lượng bao nhiêu?

Pneumax 488 3/2 và 5/2 có lưu lượng khoảng 620 Nl/phút; cấu hình Pneumax 488 5/3 khoảng 410 Nl/phút.

10. Pneumax 468/1 có lưu lượng bao nhiêu?

Pneumax 468/1 3/2 và 5/2 đạt khoảng 540 Nl/phút.

11. Pneumax 464/1 có lưu lượng bao nhiêu?

Pneumax 464/1 G1/4″ đạt khoảng 1360 Nl/phút ở các cấu hình 3/2 và 5/2 tiêu biểu.

12. Pneumax 452/1 có lưu lượng bao nhiêu?

Pneumax 452/1 G1/2″ đạt khoảng 3500 Nl/phút.

13. Pneumax 412/2 có lưu lượng bao nhiêu?

Pneumax 412/2 đạt khoảng 3600 Nl/phút ở phiên bản 3/2 và 5/2, trong khi 5/3 khoảng 3300 Nl/phút.

14. Pneumax 411 có lưu lượng bao nhiêu?

Pneumax 411 G1″ có lưu lượng lên tới khoảng 6500 Nl/phút.

15. Van điện từ Pneumax 400 Series dùng môi chất gì?

Môi chất tiêu chuẩn là khí nén đã lọc.

16. Van điện từ Pneumax 400 Series có cần dầu không?

Không bắt buộc. Nếu hệ thống đã sử dụng khí có dầu thì chế độ bôi trơn cần được duy trì liên tục.

17. Van điện từ Pneumax 400 Series có loại hai cuộn không?

Có. Nhiều Pneumax model có cả phiên bản một cuộn điện và hai cuộn điện.

18. Van điện từ Pneumax 400 Series có 24 V một chiều không?

Có các cấu hình 24 V một chiều phù hợp với nhiều hệ thống tự động hóa. Cần kiểm tra đúng mã cuộn điện của Pneumax model cụ thể.

19. Van điện từ Pneumax 400 Series có dùng với PLC được không?

Có thể tích hợp vào hệ thống PLC khi điện áp, công suất cuộn và khả năng tải của ngõ ra điều khiển phù hợp.

20. Cần cung cấp gì để mua Van điện từ Pneumax 400 Series?

Tốt nhất cung cấp:

Pneumax model đầy đủ + ảnh van + kích thước cổng + chức năng 3/2/5/2/5/3 + điện áp + số lượng.
