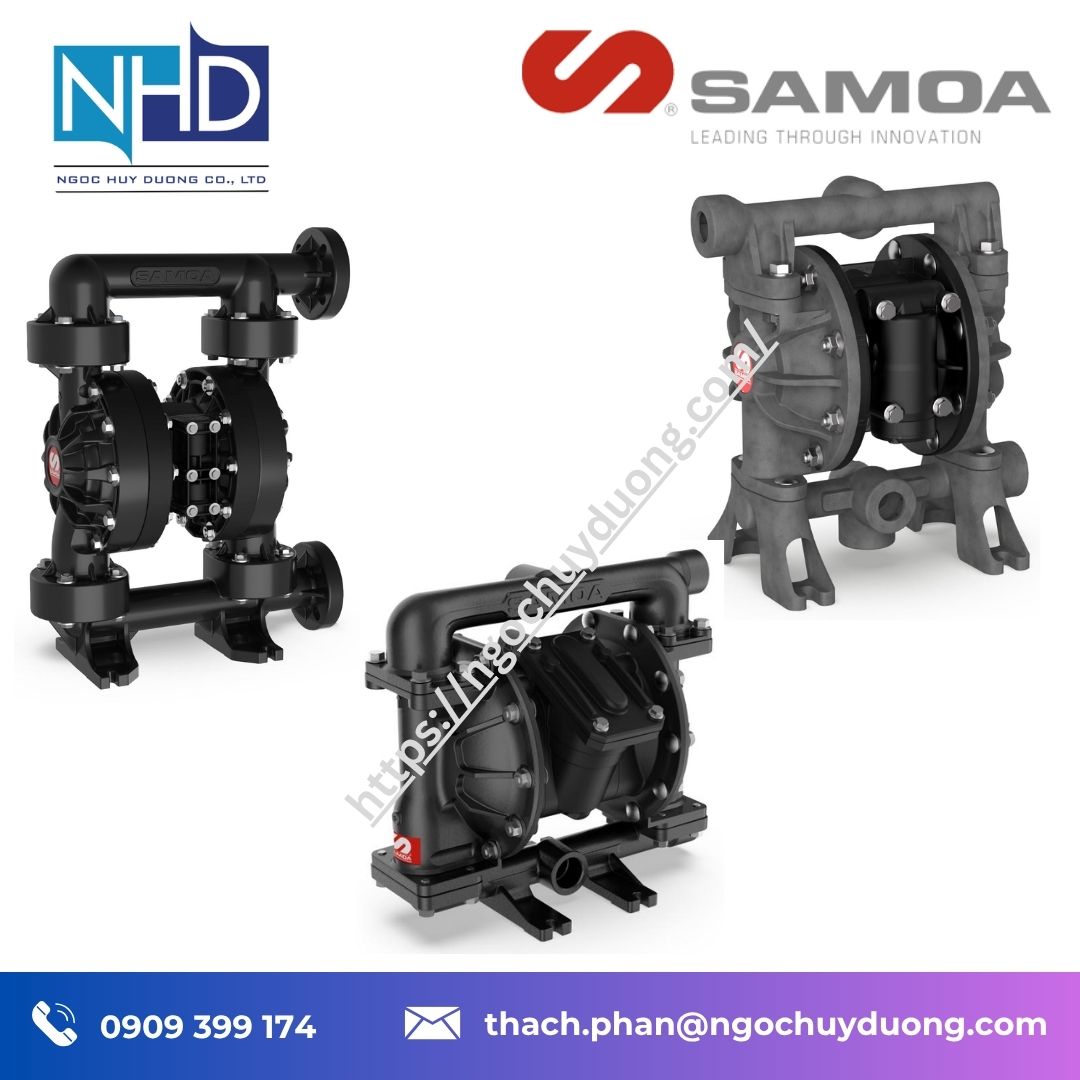

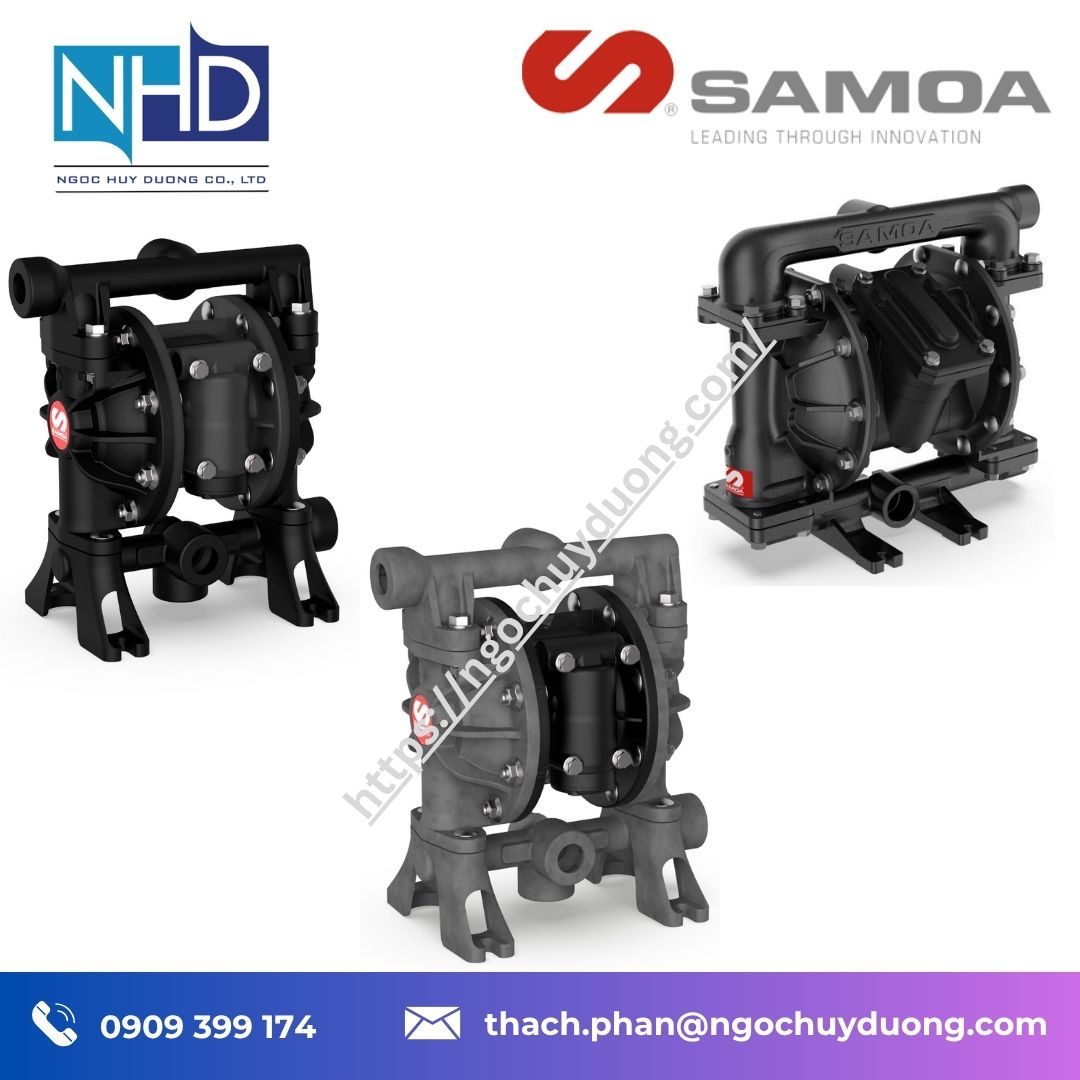

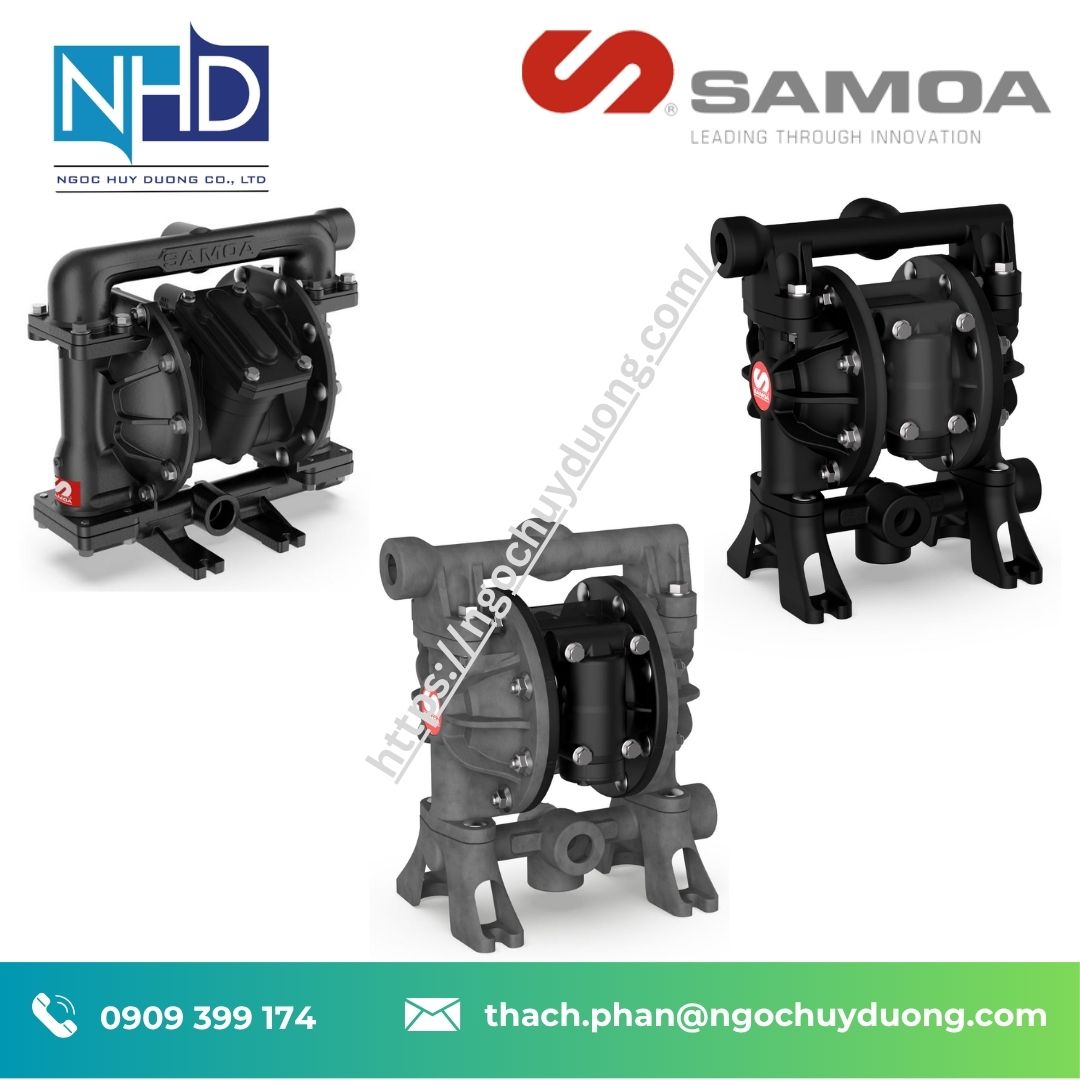

🏷️ Bơm màng khí nén SAMOA UP10A-BAC-ATZ – Nhôm PTFE 1 inch

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

SAMOA UP10A-BAC-ATZ là cấu hình bơm màng đôi khí nén 1 inch thuộc dòng PIVOT Series. Mã bơm sử dụng thân và buồng khí bằng nhôm, buồng chất lỏng và cổ góp bằng nhôm, màng PTFE, bi PTFE và đế van nhôm. Kết nối chất lỏng sử dụng ren 1″ NPT. Theo dữ liệu SAMOA, bơm có lưu lượng tự do tối đa 200 lít/phút và dải áp suất khí 1,5–8 bar.

Một điểm đáng chú ý là mã UP10A-BAC-ATZ được SAMOA công bố chứng nhận ATEX, với khả năng sử dụng trong môi trường có nguy cơ cháy nổ theo phạm vi chứng nhận Ex II2 GD IIB/IIC 95°C.

Đây là yếu tố khiến UP10 không chỉ được quan tâm ở khả năng chuyển tải chất lỏng mà còn ở yêu cầu an toàn của một số hệ thống công nghiệp.

Bơm màng khí nén là loại bơm sử dụng khí nén để làm chuyển động màng bơm qua lại, từ đó hút và đẩy chất lỏng. Loại bơm này còn gọi là bơm màng dẫn động bằng khí nén hoặc AODD – Air Operated Double Diaphragm Pump.

⚙️ Vì sao UP10 sử dụng màng PTFE?

Trong cấu hình này, PTFE được sử dụng cho cả màng và bi van. Đây là một lựa chọn vật liệu quan trọng đối với các ứng dụng cần xem xét khả năng tương thích hóa chất.

Màng là bộ phận ngăn cách giữa khí nén và chất lỏng. Khi màng chuyển động, nó tạo ra sự thay đổi thể tích trong buồng bơm. Bi van PTFE phối hợp với đế van để kiểm soát dòng chất lỏng đi vào và đi ra.

Tuy nhiên, khả năng chịu hóa chất của toàn bộ bơm không chỉ phụ thuộc vào màng. Cấu hình UP10A-BAC-ATZ có các bộ phận tiếp xúc môi chất gồm nhôm và PTFE, vì vậy khi sử dụng với hóa chất cần kiểm tra cả hai nhóm vật liệu. SAMOA cũng xây dựng dòng PIVOT với nhiều tùy chọn vật liệu để đáp ứng các yêu cầu tương thích môi chất khác nhau.

⚙️ Nguyên lý làm việc

Khí nén được cấp vào bơm thông qua cổng khí 1/2″ NPT. Cụm van khí điều khiển quá trình cấp khí luân phiên sang hai phía của màng.

Ở một nửa chu kỳ, màng dịch chuyển tạo chân không tương đối trong buồng chất lỏng, kéo chất lỏng từ đường hút vào bơm. Ở nửa chu kỳ tiếp theo, màng dịch chuyển theo hướng ngược lại và đẩy chất lỏng ra đường xả.

Hai màng hoạt động luân phiên nên quá trình hút và đẩy diễn ra liên tục. Lưu lượng thực tế phụ thuộc vào áp suất khí, độ nhớt chất lỏng, đường ống và điều kiện làm việc; con số 200 lít/phút là lưu lượng tự do tối đa, không phải lưu lượng cố định trong mọi hệ thống.

📋 Thông số kỹ thuật SAMOA UP10A-BAC-ATZ

🧱 Cấu tạo nhôm của UP10 có ý nghĩa gì?

Trong mã UP10A-BAC-ATZ, nhôm được sử dụng cho thân trung tâm, buồng khí, buồng chất lỏng và cổ góp. Điều này tạo nên một kết cấu kim loại đồng nhất hơn so với cấu hình UP05B-BPS-PTZ sử dụng PP.

Nhôm giúp tạo kết cấu chắc chắn cho bơm 1 inch và phù hợp với các hệ thống công nghiệp cần lưu lượng cao. Tuy nhiên, đây không có nghĩa nhôm phù hợp với mọi hóa chất. Khi môi chất có tính ăn mòn đối với nhôm, người dùng cần cân nhắc cấu hình khác của UP10, chẳng hạn phiên bản sử dụng inox ở các bộ phận tiếp xúc chất lỏng.

SAMOA thực tế cung cấp nhiều biến thể UP10 với vật liệu màng, bi, đế van và buồng chất lỏng khác nhau.

🔁 So sánh UP10A-BAC-ATZ với UP05B-BPS-PTZ

UP05B-BPS-PTZ là bơm 1/2 inch với thân trung tâm và buồng khí bằng PP dẫn điện, buồng chất lỏng và cổ góp bằng PP, màng PTFE, bi PTFE và đế van PP. Bơm có lưu lượng tối đa 54 lít/phút, trọng lượng 3 kg và cổng chất lỏng 1/2″ BSP.

Điểm đáng chú ý là UP05 nhẹ hơn rất nhiều, trong khi UP10 có lưu lượng và kích thước đường chất lỏng lớn hơn. Vì vậy, UP05 phù hợp hơn với hệ thống nhỏ gọn; UP10 hướng đến bài toán cần lưu lượng cao hơn.

🎯 Ứng dụng thực tế

UP10A-BAC-ATZ có thể được xem xét cho:

• Hệ thống chuyển tải hóa chất.
• Nhà máy sơn và chất phủ.
• Xử lý nước và nước thải.
• Hệ thống dầu khí.
• Khai khoáng.
• Công nghiệp giấy và bột giấy.
• Nhà máy sản xuất công nghiệp.
• Các hệ thống cần bơm khí nén thay cho truyền động điện trực tiếp.

Dòng PIVOT của SAMOA được giới thiệu cho nhiều ngành như dầu khí, hóa chất, khai khoáng, xây dựng, giấy – bột giấy, sơn – chất phủ, xử lý nước, hàng hải, năng lượng và điện tử.

Samoa UP10B-BPS-PNG
Samoa UP10B-PPS-PNG
Samoa UP10B-CPS-PNG
Samoa UP10B-FPS-PNG
Samoa UP10B-BPS-PMA
Samoa UP10B-PPS-PMA
Samoa UP10B-CPS-PMA
Samoa UP10B-FPS-PMA
Samoa UP10B-BPS-PTZ
Samoa UP10B-PPS-PTZ
Samoa UP10B-CPS-PTZ
Samoa UP10B-FPS-PTZ
Samoa UP10B-CPS-PVV
Samoa UP10B-FPS-PVV
Samoa UP10B-BPS-MMA
Samoa UP10A-BAC-HHC
Samoa UP10A-BAC-NNG
Samoa UP10A-BAC-ATZ
Samoa UP10A-BAC-MMA
Samoa UP10A-BAC-AVV
Samoa UP10A-BSS-MMA
Samoa UP10A-BSS-STZ

💡 SAMOA UP10A-BAC-ATZ có tốt không?

Về mặt kỹ thuật, mã này có một tổ hợp thông số khá rõ: 1 inch, 200 lít/phút, màng PTFE, bi PTFE, thân nhôm và ATEX. Điều đó làm UP10 trở thành một lựa chọn đáng xem xét cho những hệ thống cần bơm màng khí nén lưu lượng cao hơn.

Tuy nhiên, không nên đánh giá bơm chỉ bằng lưu lượng tối đa. Một bơm được xem là phù hợp khi vật liệu tiếp xúc tương thích với môi chất, đáp ứng áp suất và nhiệt độ, đồng thời có kích thước kết nối phù hợp với hệ thống.

🛒 Mua SAMOA UP10A-BAC-ATZ ở đâu?

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Người mua nên cung cấp đầy đủ thông tin môi chất và điều kiện vận hành để được tư vấn đúng cấu hình.

🧩 Phiên bản & Mã sản phẩm

SAMOA UP10A-BAC-ATZ – Bơm màng đôi khí nén 1″, nhôm – nhôm, PTFE – PTFE, kết nối NPT, cấu hình ATEX.

🧩 FAQ

UP10A-BAC-ATZ có lưu lượng bao nhiêu?
Tối đa 200 lít/phút ở điều kiện lưu lượng tự do.

UP10 sử dụng màng gì?
PTFE.

UP10 có thể chạy khô không?
Dòng bơm màng khí nén PIVOT được thiết kế cho các ứng dụng bơm khí nén; điều kiện chạy khô cụ thể cần được xem xét theo hướng dẫn vận hành của nhà sản xuất.

UP10 có lớn hơn UP05 không?
Có. UP10 là 1 inch, trong khi UP05 là 1/2 inch.

UP10 và UP05 dùng cùng nguyên lý không?
Có, cả hai đều là bơm màng đôi khí nén PIVOT.
