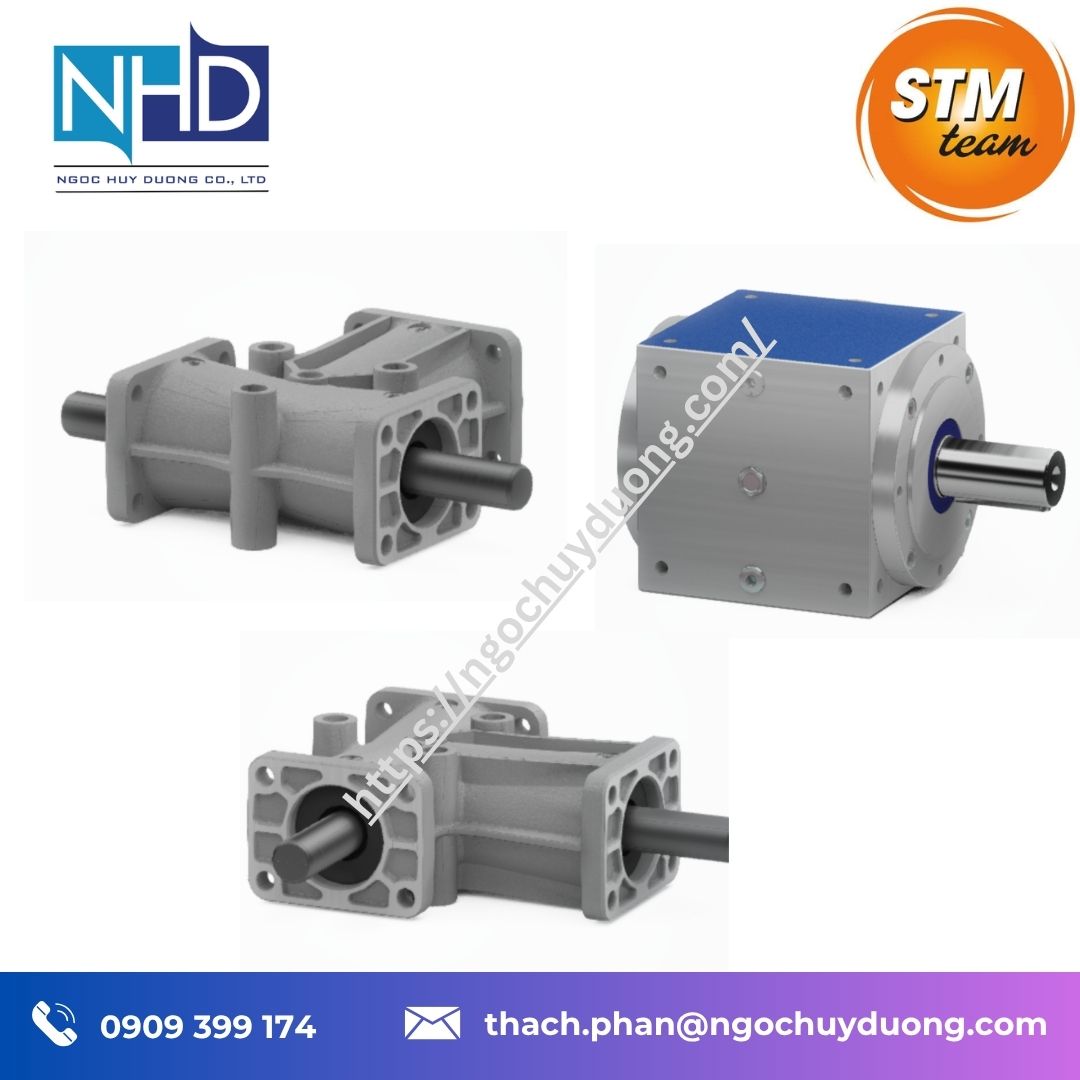

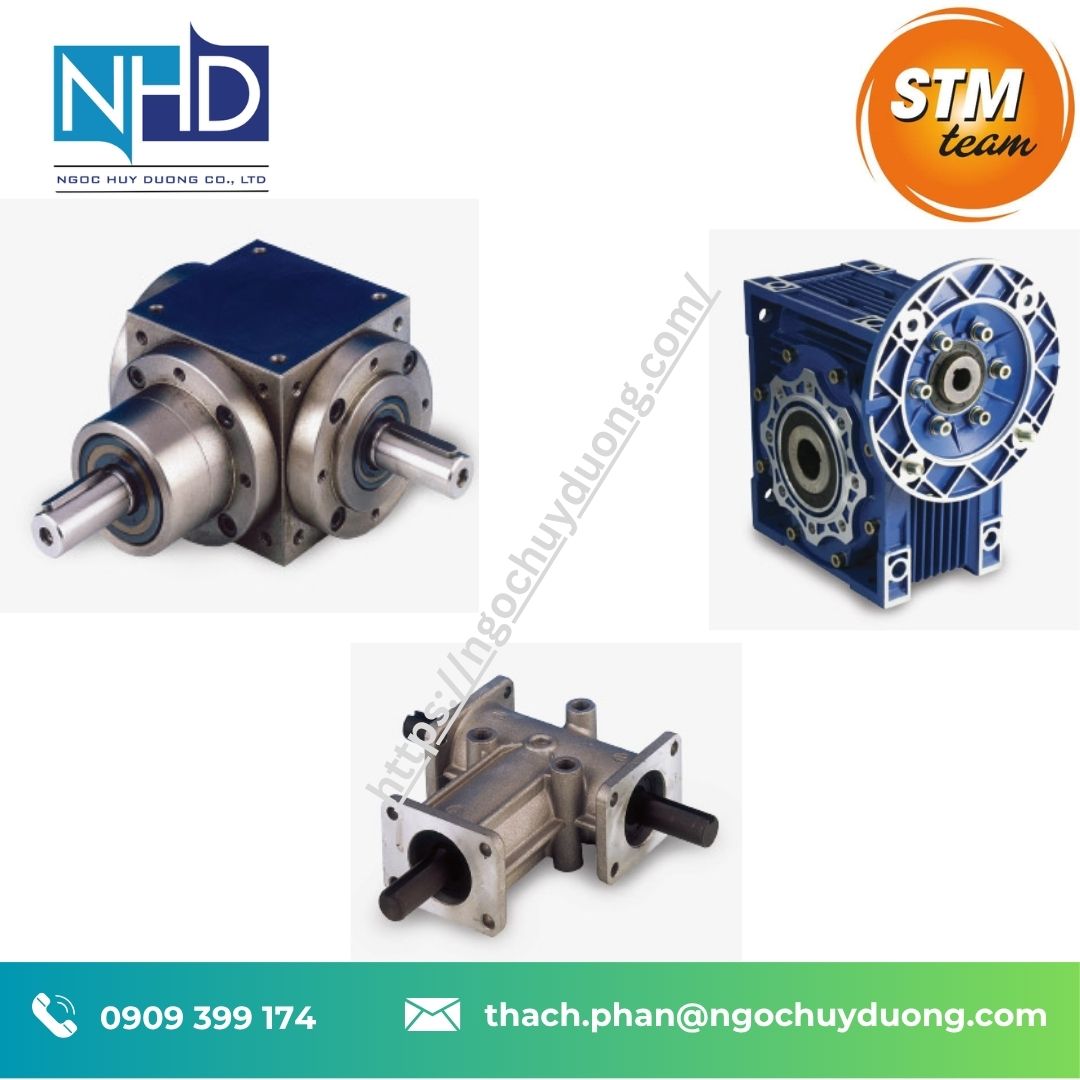

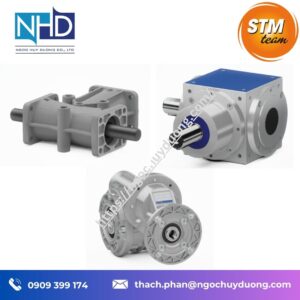

Hộp số góc vuông STM ZL – Gọn nhẹ, chắc chắn, tỷ số 1:1 đến 1:2

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

STM ZL là dòng hộp số góc vuông bằng nhôm – Aluminium Right Angle Gearboxes thuộc nhóm sản phẩm tiêu chuẩn của STM S.p.A. Dòng ZL được thiết kế dành cho các hệ truyền động cần chuyển hướng truyền động giữa các trục theo góc vuông, đồng thời ưu tiên kết cấu gọn, trọng lượng thấp và khả năng làm việc ổn định.

Theo thông tin từ STM, hộp số ZL có kết cấu thân nhôm nguyên khối, bánh răng sử dụng bánh răng Gleason và ổ bi được lựa chọn với mức tải phù hợp. Hộp số được nạp sẵn chất bôi trơn để có thể sử dụng ở các vị trí lắp đặt khác nhau.

Một điểm đáng chú ý của dòng ZL là sự cân bằng giữa độ bền kết cấu và trọng lượng. STM nhấn mạnh hai đặc tính chính gồm độ chắc chắn, độ bền kết cấu và tỷ lệ trọng lượng/công suất tốt. Đây là yếu tố hữu ích đối với những máy móc cần bố trí hộp số trong không gian hạn chế hoặc cần giảm khối lượng cụm truyền động.

Hộp số (Gearbox) là một cụm truyền động cơ khí dùng bánh răng, trục và ổ đỡ để truyền chuyển động từ động cơ đến máy móc. Hộp số có thể thay đổi tốc độ quay, mô-men xoắn và hướng truyền động tùy theo thiết kế. Trong công nghiệp, loại thường gặp nhất là hộp giảm tốc, có nhiệm vụ giảm tốc độ đầu ra và tăng mô-men xoắn để máy tạo được lực lớn hơn.

⚙️ Tính năng kỹ thuật nổi bật

Thân nhôm nguyên khối

Thân hộp số ZL được chế tạo từ nhôm nguyên khối, tạo nên kết cấu chắc chắn nhưng vẫn giữ trọng lượng ở mức thấp. Thiết kế này phù hợp với các hệ thống cần tối ưu khối lượng của cụm truyền động.

Vận hành êm

STM công bố dòng ZL có khả năng vận hành êm, phù hợp với những thiết bị yêu cầu truyền động ổn định và hạn chế tiếng ồn cơ khí trong quá trình làm việc.

Bánh răng Gleason

Hộp số sử dụng bánh răng Gleason, kết hợp với hệ thống ổ bi được thiết kế với khả năng chịu tải phù hợp. Cấu hình này hỗ trợ quá trình truyền mô-men và duy trì độ ổn định của cụm truyền động.

Độ rơ thấp

Độ rơ của dòng ZL nằm trong khoảng 15–30 phút góc, giúp hạn chế sai lệch góc khi truyền chuyển động qua hộp số. Đây là thông số đáng quan tâm đối với các cơ cấu yêu cầu sự ổn định của chuyển động đầu ra.

Nhiều phương án lắp đặt

STM cung cấp ZL với nhiều lựa chọn về kết cấu lắp đặt, gồm 3 mặt bích cố định, thân có 3 hoặc 4 lỗ xuyên để khóa, cùng các cấu hình 2 hoặc 3 trục. Tỷ số truyền được cung cấp trong phạm vi 1, 2 và 3 theo cấu hình sản phẩm.

📋 Thông số kỹ thuật tiêu chuẩn STM ZL

Các thông số trên được tổng hợp từ trang sản phẩm STM ZL; với từng cấu hình cụ thể, cần đối chiếu bảng kích thước và dữ liệu hiệu suất của nhà sản xuất trước khi lựa chọn.

Stmspa R
Stmspa U
Stmspa RR
Stmspa CR
Stmspa CAM
Stmspa CBN
Stmspa W
Stmspa WMF
Stmspa Z
Stmspa ZL

Stmspa RXP/E
Stmspa RXO/TR
Stmspa RXO-O 800
Stmspa RX/MX
Stmspa RXMaster
Stmspa QL
Stmspa RXP 800 /CR
Stmspa EX
Stmspa EX/V
Stmspa EX
Stmspa EXB
Stmspa EXR

🧱 Kết cấu, vật liệu và độ bền

Điểm nổi bật của STM ZL nằm ở sự kết hợp giữa thân nhôm nguyên khối, bánh răng Gleason và ổ bi được lựa chọn phù hợp với tải làm việc. Thân nhôm giúp giảm trọng lượng tổng thể của hộp số, trong khi kết cấu nguyên khối tạo nền tảng chắc chắn cho cụm truyền động.

Hộp số được nạp sẵn chất bôi trơn, giúp thuận tiện hơn trong quá trình đưa thiết bị vào hệ thống. Việc hỗ trợ nhiều vị trí lắp đặt cũng giúp nhà thiết kế linh hoạt hơn khi bố trí hộp số trong máy.

Với dải mô-men từ 1,1 đến 42 Nm và công suất từ 0,08 đến 6,5 kW, ZL hướng đến các cơ cấu truyền động có yêu cầu công suất từ nhỏ đến trung bình.

🔁 Tương thích – Thay thế – Mở rộng

STM ZL có thể được xem xét khi thiết kế các cơ cấu cần chuyển hướng truyền động góc vuông nhưng không muốn sử dụng một cụm hộp số có kết cấu quá lớn hoặc nặng.

Nhờ có nhiều lựa chọn về số trục, mặt bích và lỗ lắp, kỹ sư có thể lựa chọn cấu hình phù hợp với hướng truyền động và không gian lắp đặt của máy. STM cũng cung cấp tài liệu kỹ thuật về hiệu suất, vị trí lắp đặt và kích thước để phục vụ quá trình lựa chọn sản phẩm.

Ngoài ra, STM có công cụ TechButton hỗ trợ lựa chọn hộp số, động cơ giảm tốc và các cụm truyền động theo dữ liệu trong catalogue, đồng thời cho phép tải bản vẽ 2D, 3D và tài liệu kỹ thuật.

🎯 Ứng dụng thực tế

Hộp số góc vuông STM ZL phù hợp để nghiên cứu ứng dụng trong các hệ thống cần thay đổi hướng truyền động và tối ưu không gian lắp đặt, chẳng hạn:

• Cơ cấu truyền động trong máy công nghiệp.
• Thiết bị có trục vào và trục ra bố trí vuông góc.
• Máy tự động hóa cần cụm truyền động nhỏ gọn.
• Cơ cấu truyền động phụ trong dây chuyền sản xuất.
• Thiết bị cần giảm khối lượng cụm hộp số.
• Các máy sử dụng truyền động công suất nhỏ đến trung bình.

Khi lựa chọn thực tế, cần xác định chính xác công suất động cơ, mô-men yêu cầu, tỷ số truyền, tốc độ quay, hướng trục, kiểu lắp và điều kiện làm việc để chọn đúng cấu hình ZL.

💡 Tại sao nên mua STM ZL tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp các thiết bị truyền động công nghiệp STM cho doanh nghiệp, nhà máy và đơn vị tích hợp máy. Khi lựa chọn hộp số góc vuông STM ZL, khách hàng có thể được hỗ trợ xác định cấu hình dựa trên các thông số thực tế của hệ thống thay vì chỉ lựa chọn theo kích thước bên ngoài.

Đội ngũ kỹ thuật có thể hỗ trợ kiểm tra các thông tin quan trọng như tỷ số truyền, mô-men, công suất, kiểu trục, phương án lắp đặt và yêu cầu thay thế, từ đó giúp quá trình lựa chọn thuận tiện hơn.

Ngọc Huy Dương hướng đến cung cấp sản phẩm đúng cấu hình, hỗ trợ kỹ thuật và đồng hành lâu dài cùng khách hàng trong quá trình thiết kế, lắp đặt và bảo trì thiết bị.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
☎️ Hotline: 0909 399 174
✉️ Email: thach.phan@ngochuyduong.com

Quý khách vui lòng cung cấp công suất động cơ, tốc độ quay, mô-men tải, tỷ số truyền mong muốn, kiểu lắp và kích thước trục để được tư vấn cấu hình hộp số STM ZL phù hợp.

🧩 Phiên bản & Mã sản phẩm

Dòng sản phẩm được STM công bố với tên Aluminium Right Angle Gearboxes ZL. ZL có nhiều cấu hình liên quan đến số trục, mặt bích cố định và phương án lắp đặt. Trang sản phẩm hiện công bố dải tỷ số truyền từ 1/1 đến 1/2, mô-men 1,1–42 Nm và công suất 0,08–6,5 kW.

Để xác định chính xác mã cấu hình, kích thước và hiệu suất theo từng trường hợp, nên đối chiếu tài liệu kỹ thuật STM ZL trước khi đặt hàng.
