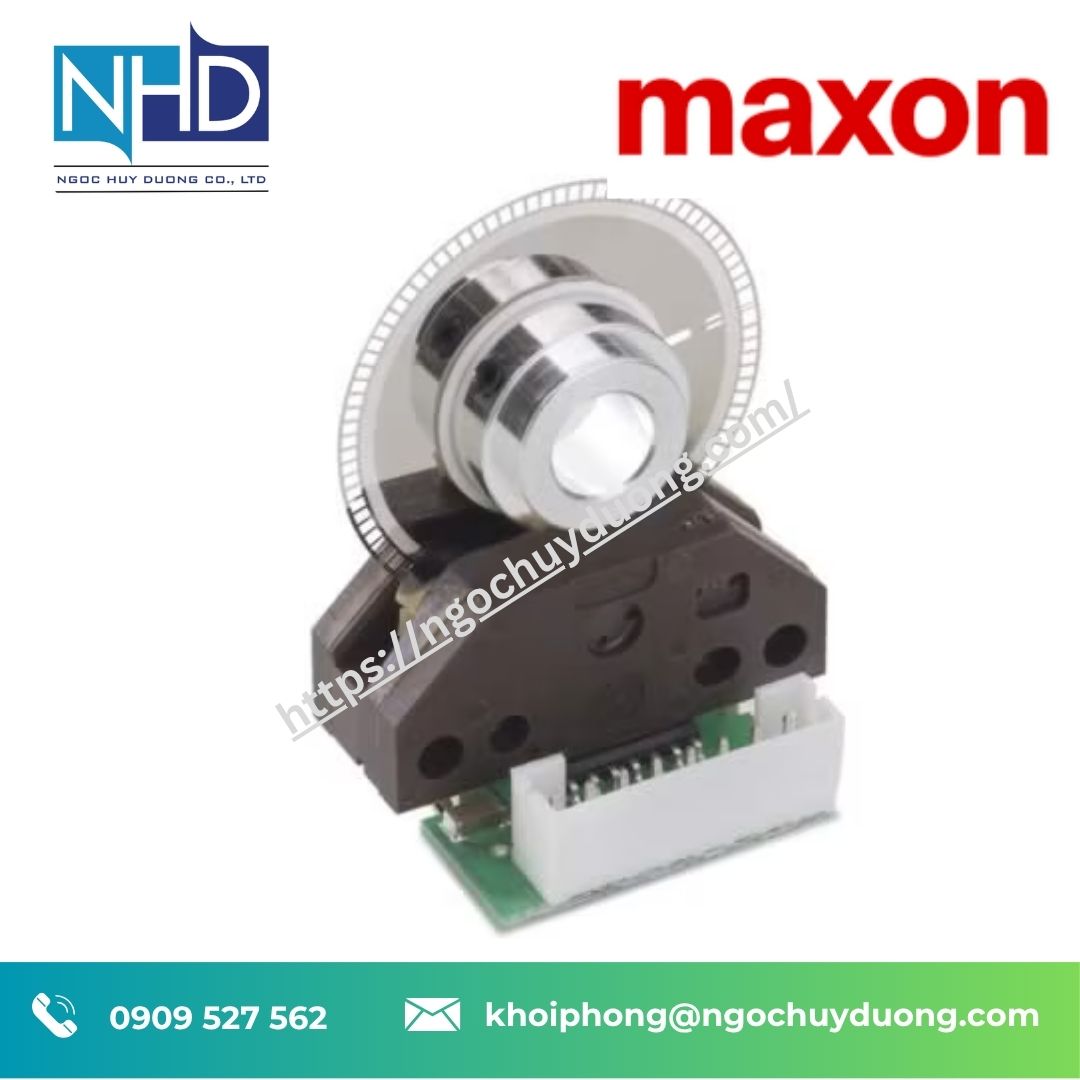

🏷️ Bộ mã hóa HEDL 9140 500 CPT Maxongroup – Giải pháp encoder chính xác cao cho động cơ DC
🌐 www.ngochuyduong.com | ☎️ 0909 527 562 | ✉️ khoiphong@ngochuyduong.com
📌 Giới thiệu tổng quan
Trong các hệ thống điều khiển chuyển động hiện đại, độ chính xác của tín hiệu phản hồi đóng vai trò cực kỳ quan trọng, đặc biệt đối với các ứng dụng yêu cầu kiểm soát tốc độ, vị trí và gia tốc. Bộ mã hóa HEDL 9140 500 CPT Maxongroup là một trong những dòng encoder quang học có độ phân giải cao, được thiết kế chuyên biệt để tích hợp với các động cơ DC hiệu suất cao.
Sản phẩm thuộc danh mục encoder chính xác cao của maxon group – thương hiệu hàng đầu thế giới trong lĩnh vực công nghệ truyền động và điều khiển chuyển động. Với thiết kế tối ưu cho các động cơ có trục xuyên suốt, HEDL 9140 mang lại tín hiệu ổn định, độ nhiễu thấp và khả năng hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt.
Bộ mã hóa HEDL 9140 500 CPT Maxongrou không chỉ đóng vai trò đo tốc độ (tachometer) mà còn là bộ giải mã tín hiệu chính xác cao, phục vụ các hệ thống điều khiển vòng kín (closed-loop control), giúp tối ưu hiệu suất vận hành và tăng tuổi thọ thiết bị.
👉 Ngọc Huy Dương tự hào là đơn vị phân phối chính hãng tại Việt Nam, cung cấp đầy đủ CO/CQ, hỗ trợ kỹ thuật chuyên sâu và dịch vụ hậu mãi toàn quốc.
📞 Liên hệ ngay: 0909 527 562 | ✉️ khoiphong@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật
🔹 1. Độ phân giải cao – 500 CPT (Counts Per Turn)
Bộ mã hóa HEDL 9140 500 CPT Maxongroup cung cấp 500 xung trên mỗi vòng quay, giúp hệ thống điều khiển nhận diện chính xác vị trí và tốc độ quay của trục động cơ. Đây là yếu tố then chốt trong các ứng dụng yêu cầu độ chính xác cao như robot, thiết bị y tế, hoặc hệ thống tự động hóa.
🔹 2. Tín hiệu đầu ra chuẩn EIA RS 422 – Chống nhiễu vượt trội
Sử dụng chuẩn truyền thông vi sai RS 422, Bộ mã hóa HEDL 9140 500 CPT Maxongroup đảm bảo:
Truyền tín hiệu ổn định trong môi trường nhiễu điện từ cao
Khoảng cách truyền tín hiệu xa hơn
Giảm sai số và tăng độ tin cậy hệ thống
Đi kèm với bộ điều khiển đường truyền DS26LS31, tín hiệu được khuếch đại và bảo vệ tối ưu.
🔹 3. 3 kênh tín hiệu (A, B, Index) – Đồng bộ chính xác
Bộ mã hóa HEDL 9140 500 CPT Maxongroup cung cấp:
2 kênh xung A/B lệch pha 90° điện (quadrature)
1 kênh Index (Z) đồng bộ với A/B
→ Cho phép xác định:
Hướng quay
Vị trí tuyệt đối theo chu kỳ
Đồng bộ hóa hệ thống
🔹 4. Tốc độ cao – Lên đến 12.000 vòng/phút
Với khả năng hoạt động ở tốc độ cơ học tối đa 12.000 rpm, Bộ mã hóa HEDL 9140 500 CPT Maxongroup phù hợp cho các ứng dụng tốc độ cao mà vẫn đảm bảo độ ổn định tín hiệu.
🔹 5. Thời gian đáp ứng cực nhanh
Thời gian tăng tín hiệu: 180 ns
Thời gian giảm tín hiệu: 40 ns
→ Giúp hệ thống phản hồi nhanh, giảm độ trễ trong điều khiển.
🔹 6. Hoạt động bền bỉ trong môi trường khắc nghiệt
Nhiệt độ hoạt động: -40 đến +85°C
Gia tốc góc tối đa: 250.000 rad/s²
→ Phù hợp cho cả môi trường công nghiệp nặng lẫn ứng dụng ngoài trời.
📋 Thông số kỹ thuật tiêu chuẩn
| Thông số kỹ thuật | Giá trị |
|---|---|
| Độ phân giải | 500 CPT |
| Số kênh | 3 (A, B, Index) |
| Chuẩn tín hiệu | EIA RS 422 |
| Bộ điều khiển đường truyền | DS26LS31 |
| Điện áp cấp | 5V ±10% |
| Tốc độ tối đa | 12.000 rpm |
| Dòng đầu ra mỗi kênh | ±20 mA |
| Gia tốc góc tối đa | 250.000 rad/s² |
| Lệch pha | 90°e |
| Sai số pha | 45°e |
| Nhiệt độ hoạt động | -40 đến +85°C |
| Mômen quán tính | 0.6 g/cm² |
📞 Hỗ trợ chọn cấu hình phù hợp: 0909 527 562
🧱 Thiết kế & độ bền – Tối ưu cho hệ thống chính xác cao
Bộ mã hóa HEDL 9140 500 CPT Maxongroup được thiết kế đặc biệt để lắp đặt trên các động cơ có trục xuyên suốt, nhằm giảm thiểu hiện tượng cộng hưởng cơ học – yếu tố có thể ảnh hưởng đến độ chính xác tín hiệu.
🔸 Đặc điểm nổi bật:
Thiết kế nhỏ gọn, tích hợp trực tiếp vào động cơ
Giảm rung động và sai số đo
Tối ưu hóa cân bằng động
⚠️ Lưu ý: Việc lắp đặt encoder yêu cầu căn chỉnh chính xác tại nhà máy, đảm bảo hiệu suất tối ưu và độ bền lâu dài.
🧩 Phiên bản & Model – HEDL 9140 Series
| Model | Mô tả |
|---|---|
| HEDL 9140 – 500 CPT | Encoder 500 xung/vòng, RS422, 3 kênh |
| Part Number: 386053 | Phiên bản tích hợp DS26LS31 |
📩 Yêu cầu bảng model đầy đủ: khoiphong@ngochuyduong.com
Các Model khac:
🔁 Tương thích – Thay thế – Mở rộng
Bộ mã hóa HEDL 9140 500 CPT Maxongroup có thể dễ dàng tích hợp với:
Hệ thống PLC công nghiệp
Bộ điều khiển servo
Bộ điều khiển chuyển động CNC
🔄 Khả năng thay thế:
Bộ mã hóa HEDL 9140 500 CPT Maxongroup Có thể thay thế các dòng encoder quang học khác có cùng chuẩn:
RS422
500 CPT
3 kênh
→ Giúp nâng cấp hệ thống mà không cần thay đổi toàn bộ cấu trúc điều khiển.
🎯 Ứng dụng thực tế
🏭 Tự động hóa công nghiệp
Robot công nghiệp
Dây chuyền sản xuất tự động
Hệ thống đóng gói tốc độ cao
⚙️ Máy CNC & cơ khí chính xác
Điều khiển trục quay
Định vị chính xác
🧪 Thiết bị y tế & phòng thí nghiệm
Máy phân tích
Thiết bị đo lường chính xác
🚗 Công nghiệp ô tô
Hệ thống kiểm tra động cơ
Thiết bị mô phỏng chuyển động
💨 Hệ thống đo tốc độ & phản hồi
Tachometer
Bộ điều khiển vòng kín
📞 Tư vấn theo ứng dụng: 0909 527 562
💡 Tại sao nên chọn Bộ mã hóa HEDL 9140 500 CPT Maxongroup từ Ngọc Huy Dương?
✅ Thương hiệu toàn cầu – Độ tin cậy cao
Sản phẩm đến từ maxon group – nổi tiếng với các giải pháp truyền động chính xác, được sử dụng trong cả ngành hàng không vũ trụ.
✅ Hiệu suất vượt trội
Độ phân giải cao
Tín hiệu ổn định
Phản hồi nhanh
✅ Độ bền công nghiệp
Hoạt động trong môi trường khắc nghiệt
Tuổi thọ cao
Ít bảo trì
✅ Hỗ trợ kỹ thuật chuyên sâu
Ngọc Huy Dương cung cấp:
Tư vấn chọn model phù hợp
Hỗ trợ tích hợp hệ thống
Bảo hành chính hãng
✅ Giá cạnh tranh – Hàng chính hãng
CO/CQ đầy đủ
Nhập khẩu trực tiếp
Giao hàng toàn quốc
