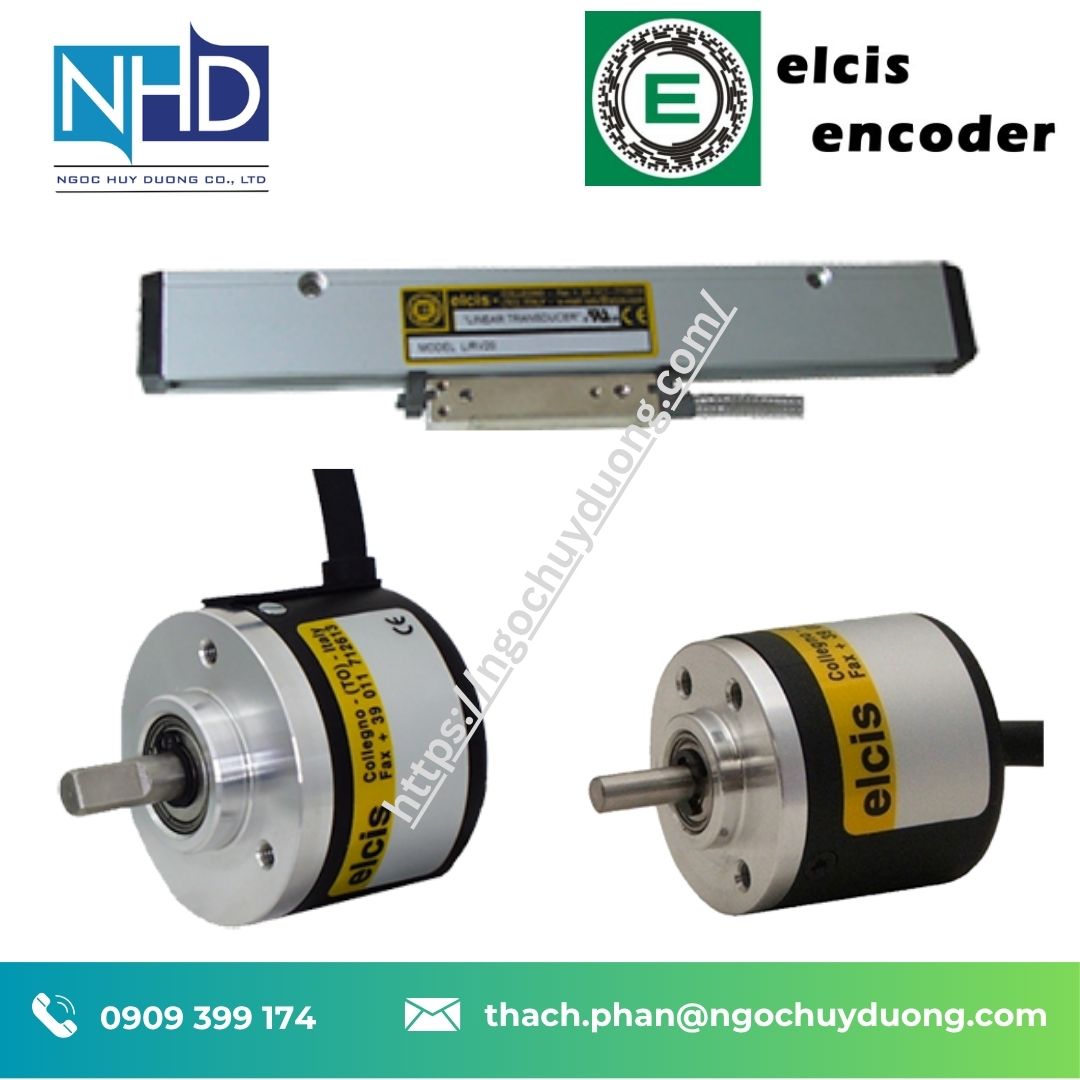

Encoder tuyệt đối đa vòng ELCIS A04 Series – Dòng Multiturn Absolute Encoder cho đo vị trí và số vòng quay chính xác
Được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – Nhà cung cấp Encoder ELCIS và giải pháp tự động hóa công nghiệp tại Việt Nam.
🌐 www.ngochuyduong.com
☎️ 0909 399 174
📧 thach.phan@ngochuyduong.com
Giới thiệu tổng quan về ELCIS A04 Series
Encoder tuyệt đối đa vòng ELCIS A04 Series là gì?
ELCIS A04 Series là dòng Encoder tuyệt đối đa vòng quay (Multiturn Absolute Encoder) được thiết kế để xác định chính xác vị trí góc của trục và số vòng quay tích lũy, ngay cả khi trục quay qua nhiều vòng liên tiếp.
Không giống Encoder tuyệt đối một vòng quay (Single-turn Absolute Encoder) chỉ xác định vị trí trong phạm vi 0–360°, dòng A04 Series còn ghi nhận tổng số vòng quay của trục, giúp hệ thống luôn biết chính xác vị trí thực tế của cơ cấu truyền động mà không cần thực hiện thao tác dò gốc (Homing) sau khi mất nguồn.
ELCIS A04 Series là giải pháp lý tưởng cho các ứng dụng điều khiển chuyển động có hành trình dài, cơ cấu nâng hạ, máy CNC, robot công nghiệp, hệ thống định vị và các dây chuyền sản xuất tự động yêu cầu độ chính xác cao.
Giới thiệu thương hiệu ELCIS
Được thành lập tại Ý từ năm 1974, ELCIS là thương hiệu chuyên sản xuất encoder công nghiệp với hơn 50 năm kinh nghiệm trong lĩnh vực đo lường và điều khiển chuyển động.
Danh mục sản phẩm của ELCIS bao gồm:
- Encoder gia tăng (Incremental Encoder)
- Encoder tuyệt đối (Absolute Encoder)
- Heavy Duty Encoder
- Hollow Shaft Encoder
- Encoder cho động cơ điện
- Encoder chuyên dụng cho ngành thép, giấy, xi măng, năng lượng và tự động hóa
Các sản phẩm ELCIS được sản xuất theo tiêu chuẩn chất lượng nghiêm ngặt, đáp ứng yêu cầu của nhiều ngành công nghiệp trên thế giới.
Đặc điểm nổi bật của Encoder ELCIS A04 Series
Đo chính xác vị trí sau nhiều vòng quay
Điểm nổi bật nhất của ELCIS A04 Series là khả năng xác định đồng thời:
- Vị trí góc hiện tại của trục.
- Tổng số vòng quay của trục.
Nhờ đó, hệ thống luôn biết chính xác vị trí của cơ cấu truyền động, kể cả khi trục đã quay hàng trăm hoặc hàng nghìn vòng.
Đây là yêu cầu quan trọng đối với các ứng dụng có hành trình dài như cầu trục, thang máy, máy cuốn cáp hoặc máy CNC.
Không cần dò gốc sau khi mất điện
Mỗi vị trí của encoder đều được mã hóa bằng một giá trị tuyệt đối.
Khi cấp nguồn trở lại, bộ điều khiển có thể đọc ngay:
- Góc quay hiện tại.
- Số vòng quay đã thực hiện.
Điều này giúp:
- Giảm thời gian khởi động.
- Không cần chạy về điểm chuẩn (Homing).
- Tăng năng suất sản xuất.
- Hạn chế nguy cơ va chạm cơ khí.
Bộ truyền bánh răng cơ khí chính xác
Để xác định số vòng quay, ELCIS sử dụng hệ thống bánh răng cơ khí nhiều cấp truyền chuyển động từ đĩa mã hóa chính đến các đĩa đếm vòng.
Đồng thời, mạch điện tử bên trong được thiết kế để loại bỏ ảnh hưởng của độ rơ cơ khí (Backlash Compensation), giúp đảm bảo độ chính xác của kết quả đo ngay cả sau thời gian dài sử dụng.
Độ bền cao trong điều kiện làm việc khắc nghiệt
ELCIS A04 Series được chế tạo với:
- Thân kim loại chắc chắn.
- Trục thép không gỉ.
- Ổ bi chính xác.
- Linh kiện điện tử chất lượng cao.
Thiết bị hoạt động ổn định trong môi trường:
- Bụi.
- Dầu.
- Độ ẩm.
- Rung động.
- Tải trọng cơ khí lớn.
Đây là lý do dòng A04 được sử dụng phổ biến trong các ngành công nghiệp nặng.
Hỗ trợ nhiều giao thức truyền thông
ELCIS A04 Series hỗ trợ nhiều chuẩn giao tiếp phổ biến như:
- SSI (Synchronous Serial Interface)
- Parallel Interface
Ngoài ra, encoder còn hỗ trợ nhiều chuẩn mã hóa khác nhau theo yêu cầu của hệ thống điều khiển.
Độ tin cậy cao
Encoder sử dụng:
- Nguồn sáng LED tuổi thọ trên 100.000 giờ.
- Mạch xử lý tín hiệu có độ ổn định cao.
- Quy trình kiểm tra chất lượng nghiêm ngặt trước khi xuất xưởng.
Nhờ đó, thiết bị có tuổi thọ dài và duy trì độ chính xác trong suốt quá trình vận hành.
Các model thuộc ELCIS A04 Series
ELCIS A04 Series bao gồm nhiều model với các cấu hình khác nhau về:
- Kích thước thân.
- Kiểu trục đặc hoặc trục rỗng.
- Kiểu mặt bích.
- Chuẩn giao tiếp.
- Độ phân giải.
- Số vòng quay.
Ngoài các phiên bản tiêu chuẩn, ELCIS còn có thể thiết kế cấu hình riêng theo yêu cầu của từng dự án.
| Model | Kích thước | Trục | Khối lượng | Độ phân giải tối đa | Chuẩn tín hiệu | Nguồn cấp |
|---|---|---|---|---|---|---|
| ELCIS 7115 | Ø115 × 110 mm | Ø11 mm | Khoảng 900 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 7115R | Ø115 × 108 mm | Ø11 mm | Khoảng 1500 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 758 | 58 × 64 mm | Ø6 mm | Khoảng 380 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 758H | Ø58 × 62 mm | Ø10 mm | Khoảng 370 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 758S | Ø58 × 65 mm | Ø6 mm | Khoảng 350 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 759C | Ø59 × 70,2 mm | Ø6÷16 mm | Khoảng 340 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 759UMA | Ø59 × 76,2 mm | Ø10÷15 mm | Khoảng 340 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 763 | Ø63,5 × 76,5 mm | Ø9,52 mm | Khoảng 620 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 765 | Ø65 × 68 mm | Ø10 mm | Khoảng 600 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 790 | Ø90 × 72,5 mm | Ø10 mm | Khoảng 750 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 790A | Ø90 × 81,5 mm | Ø10 mm | Khoảng 850 g | Tối đa 2²⁸ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |

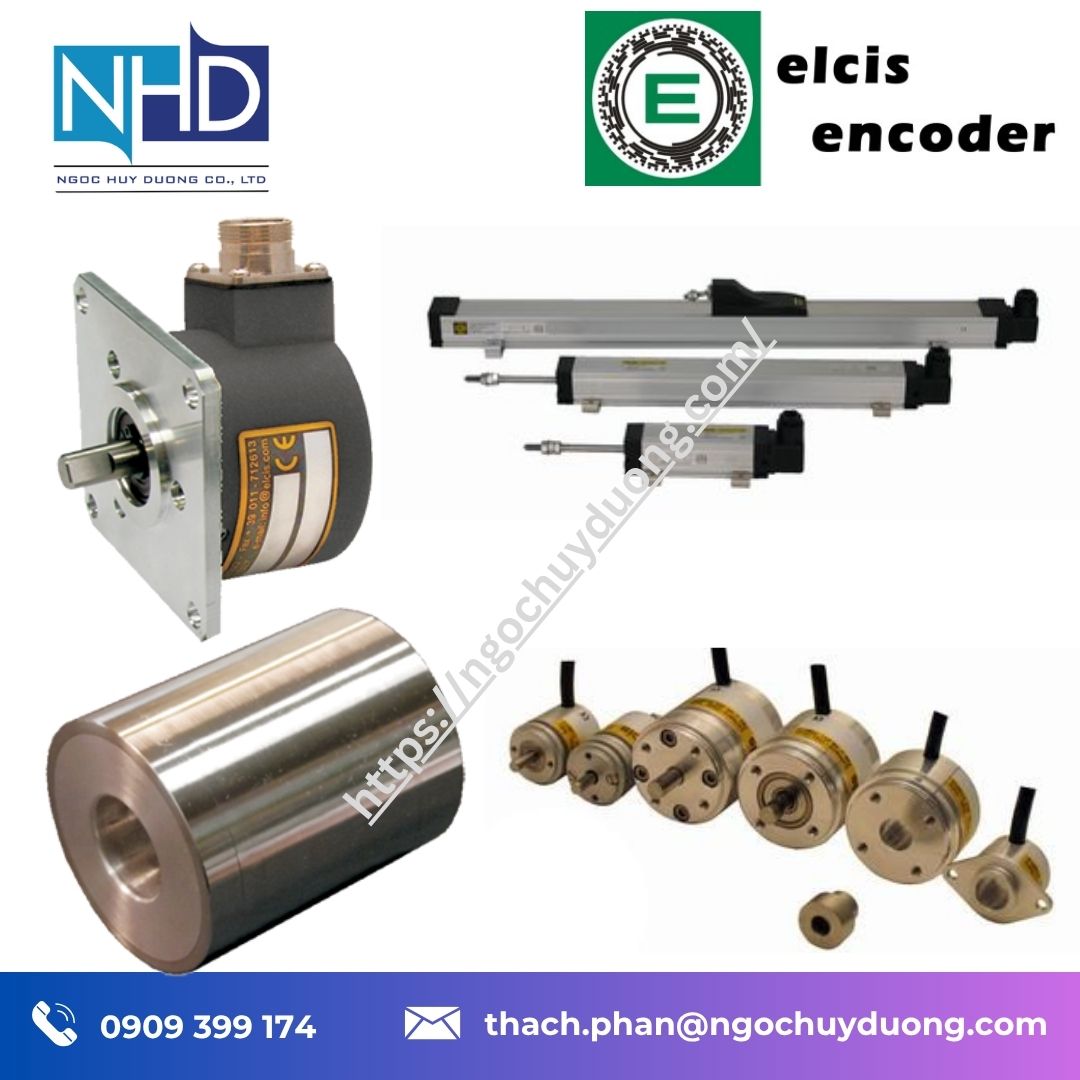

| ELCIS 9115S | Ø115 × 145 mm | Ø11 mm | Khoảng 1500 g | Tối đa 2³⁰ trên 16384 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 958H | Ø58 × 72 mm | Ø10 mm | Khoảng 400 g | Tối đa 2²⁵ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 958HS | Ø58 × 72 mm | Ø10 mm | Khoảng 400 g | Tối đa 2³⁰ trên 16384 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 958S | Ø58 × 66 mm | Ø6 mm | Khoảng 400 g | Tối đa 2²⁵ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 958SS | Ø58 × 66 mm | Ø6 mm | Khoảng 400 g | Tối đa 2³⁰ trên 16384 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 959C | Ø59 × 80 mm | Trục rỗng Ø8÷15 mm | Khoảng 200 g | Tối đa 2²⁵ trên 4096 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS 990FS | Ø90 × 145 mm | Trục rỗng Ø6÷10 mm | Khoảng 1400 g | Tối đa 2³⁰ trên 16384 vòng quay | Gray, Binary | 10÷30 VDC |
| ELCIS MM100 | Ø106 × 160 mm | Ø12 mm | Khoảng 2500 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary, BCD | 5÷28 VDC |
| ELCIS MM115 | Ø115 × 110 mm | Ø11 mm | Khoảng 1500 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary, BCD | 5÷28 VDC |
| ELCIS MM58H | Ø58 × 128 mm | Ø10 mm | Khoảng 580 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary | 5÷28 VDC |
| ELCIS MM58S | Ø58 × 124 mm | Ø6 mm | Khoảng 580 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary | 5÷28 VDC |
| ELCIS MM59C | Ø59 × 117 mm | Trục rỗng Ø8÷16 mm | Khoảng 570 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary | 5÷28 VDC |
| ELCIS MM63 | Ø63,5 × 133,5 mm | Ø9,52 mm | Khoảng 580 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary | 5÷28 VDC |
| ELCIS MM65 | Ø65 × 122 mm | Ø10 mm | Khoảng 550 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary | 5÷28 VDC |
| ELCIS MM90 | Ø90 × 157 mm | Ø12 mm | Khoảng 1300 g | Tối đa 2²⁴ trên 4096 vòng quay | Gray, Binary, BCD | 5÷28 VDC |
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Loại encoder | Absolute Encoder đa vòng (Multiturn) |
| Góc đo | 360° |
| Chức năng | Đo vị trí và số vòng quay |
| Chuẩn giao tiếp | SSI, Parallel |
| Nguồn cấp | 5–30 VDC (tùy model) |
| Nguồn sáng | LED tuổi thọ ≥100.000 giờ |
| Kiểu trục | Trục đặc hoặc trục rỗng |
| Kết cấu | Thân kim loại công nghiệp |
Ứng dụng của Encoder ELCIS A04 Series
ELCIS A04 Series được sử dụng trong các hệ thống yêu cầu xác định chính xác vị trí và số vòng quay:
Máy CNC
Xác định vị trí của các trục chuyển động có hành trình dài.
Robot công nghiệp
Điều khiển các khớp quay nhiều vòng với độ chính xác cao.
Cầu trục và cẩu trục
Theo dõi vị trí của cơ cấu nâng hạ và xe con.
Thang máy
Xác định chính xác vị trí cabin trong toàn bộ hành trình.
Máy cuốn cáp và máy cuộn vật liệu
Theo dõi số vòng quay của tang cuốn để điều khiển chiều dài vật liệu.
Hệ thống định vị
Ứng dụng trong bàn xoay, bệ quay và các thiết bị định vị chính xác.
Dây chuyền sản xuất tự động
Giám sát vị trí và chuyển động của các cơ cấu truyền động trong dây chuyền.
Lợi ích khi lựa chọn ELCIS A04 Series
- Đo chính xác vị trí và số vòng quay.
- Không cần Homing sau khi mất nguồn.
- Độ chính xác và độ ổn định cao.
- Bộ truyền bánh răng được bù sai số cơ khí.
- Độ bền cao trong môi trường công nghiệp.
- Hỗ trợ nhiều chuẩn giao tiếp.
- Dễ dàng tích hợp với PLC, CNC và bộ điều khiển chuyển động.
Tại sao nên mua Encoder ELCIS tại Ngọc Huy Dương?
Ngọc Huy Dương là đơn vị phân phối Encoder ELCIS chính hãng tại Việt Nam, cung cấp giải pháp encoder cho các hệ thống tự động hóa và điều khiển chuyển động.
Chúng tôi cung cấp:
- Encoder ELCIS chính hãng từ Ý.
- Tư vấn lựa chọn model phù hợp với từng ứng dụng.
- Hỗ trợ lựa chọn độ phân giải và chuẩn giao tiếp.
- Tư vấn thay thế encoder của các thương hiệu khác.
- Cung cấp đầy đủ CO, CQ và tài liệu kỹ thuật.
- Hỗ trợ kỹ thuật, bảo hành và dịch vụ sau bán hàng.
Liên hệ tư vấn
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
☎️ Hotline: 0909 399 174
Liên hệ với Ngọc Huy Dương để được tư vấn lựa chọn Encoder tuyệt đối đa vòng ELCIS A04 Series phù hợp với hệ thống điều khiển và dây chuyền sản xuất của doanh nghiệp.
Câu hỏi thường gặp (FAQ)
1. Encoder tuyệt đối đa vòng ELCIS A04 Series là gì?
ELCIS A04 Series là dòng Absolute Encoder đa vòng (Multiturn) có khả năng xác định đồng thời vị trí góc và tổng số vòng quay của trục, phù hợp với các ứng dụng có hành trình dài hoặc quay nhiều vòng.
2. Encoder đa vòng khác gì encoder một vòng?
Encoder Single-turn chỉ xác định vị trí trong phạm vi một vòng quay (360°), trong khi Multiturn còn ghi nhận số vòng quay tích lũy, giúp biết chính xác vị trí của trục sau nhiều vòng quay mà không cần dò gốc.
3. ELCIS A04 Series hỗ trợ những giao thức truyền thông nào?
Thiết bị hỗ trợ các chuẩn giao tiếp SSI (Synchronous Serial Interface) và Parallel, dễ dàng tích hợp với PLC, CNC và các bộ điều khiển chuyển động.
4. ELCIS A04 Series phù hợp với những ứng dụng nào?
Dòng encoder này được sử dụng trong máy CNC, robot công nghiệp, cầu trục, thang máy, máy cuốn cáp, bàn xoay định vị và các hệ thống tự động hóa yêu cầu xác định chính xác vị trí sau nhiều vòng quay.
5. Mua Encoder ELCIS A04 Series chính hãng ở đâu?
Ngọc Huy Dương là đơn vị phân phối Encoder tuyệt đối đa vòng ELCIS A04 Series chính hãng tại Việt Nam, cung cấp tư vấn kỹ thuật, lựa chọn cấu hình phù hợp, đầy đủ CO/CQ và dịch vụ bảo hành theo tiêu chuẩn của ELCIS.
