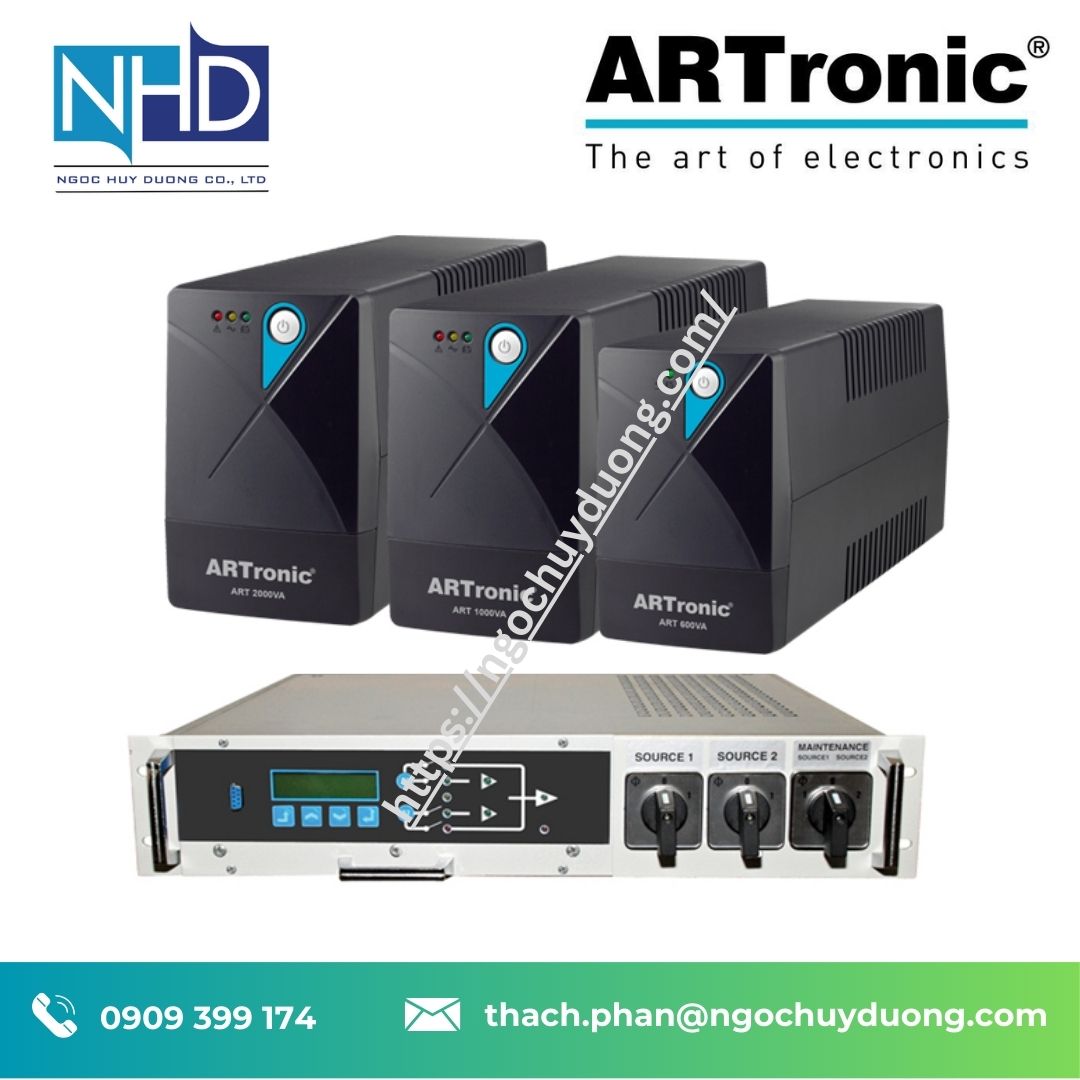

Bộ chuyển mạch tĩnh ARTronic STS (Static Transfer Switch)
Được phân phối chính hãng bởi Ngọc Huy Dương – Nhà cung cấp UPS & thiết bị điện công nghiệp tại Việt Nam
📌 Giới thiệu tổng quan
Bộ chuyển mạch tĩnh ARTronic STS (Static Transfer Switch) là giải pháp chuyển mạch nguồn tĩnh tự động cho hệ thống UPS công suất lớn, Data Center, y tế, công nghiệp và viễn thông.
- Đảm bảo tính liên tục của nguồn điện khi có sự cố ở nguồn chính.
- Tự động chuyển sang nguồn dự phòng <6 ms, không gây gián đoạn tải.
- Nhiều dòng sản phẩm từ 16A đến 600A, hỗ trợ 1 pha & 3 pha.
👉 Nhà phân phối chính thức Bộ chuyển mạch tĩnh ARTronic STS Việt Nam- Ngọc Huy Dương, cam kết sản phẩm chính hãng, đầy đủ CO/CQ, hỗ trợ kỹ thuật & bảo hành toàn quốc.
📞 Liên hệ ngay: 0909 399 174 | ✉️ Email: thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật – Bộ chuyển mạch tĩnh ARTronic STS
- Hiệu suất >98% (1 pha) & >99% (3 pha).
- Hỗ trợ 1P-1P, 1P-2P, 3P-3P, 3P-4P (tối đa 4 cực).
- Chuyển mạch siêu nhanh <6 ms cho nguồn đồng bộ.
- Tự động hoặc thủ công (Manual/Auto Transfer).
- Khả năng chịu quá tải:
- 150% tải trong 1 phút
- 200% tải trong 10 giây
- 200% tải trong 250 ms
- Crest factor 3.0 – hỗ trợ tải phi tuyến.
- Giao tiếp thông minh: RS232 / RS485 (tùy chọn).
- Bảo vệ toàn diện: quá tải, quá nhiệt, lỗi cầu chì, lỗi đồng bộ.
- Làm mát cưỡng bức bằng quạt (fan redundancy) cho dòng từ 100–630A.
- Cấp bảo vệ IP20, thiết kế chắc chắn, vận hành 0–40 °C.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn – Bộ chuyển mạch tĩnh ARTronic STS
| Thông số | Giá trị |
| Điện áp vào | 220V (1P) / 3×380–400V (3P) |
| Dải điện áp | -20% ~ +20% |
| Tần số | 50/60 Hz |
| Hiệu suất | >98% (1P) / >99% (3P) |
| Điện áp ra | 16–630A |
| Thời gian chuyển mạch | <6 ms (nguồn đồng bộ) / <25 ms (nguồn không đồng bộ) |
| Khả năng quá tải | 150% (1 phút), 200% (10 giây), >200% (250 ms) |
| Giao tiếp | RS232 / RS485 (tùy chọn) |
| Làm mát | Tự nhiên (≤63A) / Cưỡng bức (≥100A) |
| Nhiệt độ vận hành | 0–40 °C |
| Độ ẩm | Tối đa 98% (không ngưng tụ) |
| Cấp bảo vệ | IP20 |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🧱 Vật liệu & thiết kế – Bộ chuyển mạch tĩnh ARTronic STS
- Vỏ thép sơn tĩnh điện – chống ăn mòn, độ bền cao.
- Cầu dao tĩnh sử dụng linh kiện SCR công nghiệp chất lượng cao.
- Thiết kế rack 19” (tùy chọn) – dễ dàng tích hợp trong hệ thống Data Center.
- Chế độ Retransfer tùy chỉnh (1s, 8s, 25s).
🧩 Phiên bản & Model – Bộ chuyển mạch tĩnh ARTronic STS
| Model | Điện áp | Cấu hình | Dòng định mức |
| Bộ chuyển mạch tĩnh ARTronic STS ART-STS 2A | 220V 1P | 1P-1P | 25–50A |
| Bộ chuyển mạch tĩnh ARTronic STS ART-STS 2AN | 230V 1P | 1P-2P | 63A |
| Bộ chuyển mạch tĩnh ARTronic STS ART-STS 3A | 400V 3P | 3P-3P | 150–250A |
| Thiết bị chuyển mạch tĩnh ARTronic STS ART-STS 4A | 480V 3P | 3P-4P | 400–630A |
📩 Cần bảng model chi tiết? Gửi yêu cầu: thach.phan@ngochuyduong.com
📊 Thông số kỹ thuật
🔹 Nguồn cấp (Power Supply)
- Điện áp vào danh định:
- 220 / 230V (1 pha)
- 3x380V / 400V (3 pha)
- 3x480V (tuỳ chọn)
- Dải điện áp: –20% đến +20%.
- Tần số: 50/60 Hz ±10%.
- Mức bảo vệ xung điện áp:
- <1.5 kV (15kA/8µs)
- <1.0 kV (5kA/8µs).
- Độ bền điện môi: AC 2 kV.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔹 Ngõ ra (Output)
- Dòng tải định mức: 16A, 25A, 32A, 50A, 63A, 100A, 150A, 200A, 250A, 300A, 400A, 500A, 630A.
- Hệ số công suất: cosφ 0.5–1 (cả tải cảm và tải dung).
- Crest Factor: 3.0.
- Khả năng quá tải:
- 150% tải: 1 phút.
- 200% tải: 10 giây.
- 200% tải: 250 ms.
🔹 Chuyển mạch (Switching)
- Lựa chọn nguồn: L1 / L2 (qua DIP Switch hoặc remote).
- Giới hạn sai lệch điện áp đồng bộ: ±8% (có thể chỉnh ±24°).
- Thời gian chuyển:
- <6 ms (nguồn đồng bộ).
- 12–50 ms (nguồn không đồng bộ).
- Thời gian chuyển lại: 1s / 8s / 25s (cài đặt DIP Switch).
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔹 Đo lường (Measurement)
- Điện áp nguồn: ±1%.
- Dòng ngõ ra: ±2%.
- Công suất tác dụng (P): ±3%.
- Công suất biểu kiến (S): ±3%.
🔹 Cảnh báo & Bảo vệ
- Báo lỗi: quá tải, quá nhiệt, hỏng cầu chì, lỗi STS nội bộ.
- Báo sự cố: nguồn chính/dự phòng không ổn định, mất đồng bộ, cảnh báo xung điện áp.
- Chế độ bằng rơ-le: ON/OFF, báo tình trạng nguồn, báo chuyển mạch.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔹 Giao tiếp & Quản lý
- Cổng RS232 / RS485.
- Tích hợp vào hệ thống BMS/SCADA (qua Modbus, SNMP tùy chọn).
- Đèn LED, LCD hiển thị trạng thái nguồn, tải và cảnh báo.
🔹 Môi trường
- Nhiệt độ hoạt động: 0 – 40°C.
- Độ ẩm: tới 98% (không ngưng tụ).
- Độ cao lắp đặt: <1000m.
- Làm mát:
- Tự nhiên (≤63A).
- Quạt cưỡng bức (≥100A).
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔹 Vỏ thiết bị
- Chuẩn bảo vệ: IP20.
- Lắp rack hoặc tủ điện.
🔍 Mã sản phẩm (Model Coding) – Bộ chuyển mạch tĩnh ARTronic STS
ART-STS [Cực pha] [Dòng định mức]
Ví dụ:
- Bộ chuyển mạch tĩnh ARTronic STS ART-STS 2A 25 → 1 pha, 1 cực, 25A.
- Bộ chuyển mạch tĩnh ARTronic STS ART-STS 2AN 63 → 1 pha, 2 cực, 63A.
- Bộ chuyển mạch tĩnh ARTronic STS ART-STS 3A 150 → 3 pha, 3 cực, 150A.
- Bộ chuyển mạch tĩnh ARTronic STS ART-STS 4A 400 → 3 pha, 4 cực, 400A.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔎 Bảng So Sánh UPS Online – UPS Modular – STS
| Tiêu chí | UPS Online (Alfa / Beta / Neo / Pro / Titanium Li-ion) | UPS Modular (30–210 kVA) | STS (Static Transfer Switch) (16–600A) |
|---|---|---|---|
| Nguyên lý | Công nghệ chuyển đổi kép (Double Conversion) – luôn cấp nguồn sạch cho tải | UPS dạng module hot-swap, dễ mở rộng công suất & dự phòng | Bộ chuyển mạch tĩnh, cho phép chuyển đổi giữa 2 nguồn điện |
| Ứng dụng chính | Bảo vệ tải quan trọng: Data Center, bệnh viện, ngân hàng, công nghiệp | Hệ thống Data Center lớn, doanh nghiệp cần dự phòng N+1/N+R | Kết hợp cùng UPS đôi (Dual UPS) hoặc lưới điện kép để tăng độ tin cậy |
| Công suất | 1 kVA → 500 kVA (tùy series) | 30 → 210 kVA (mở rộng module) | 16A → 600A (cho cả 1P & 3P) |
| Đặc điểm nổi bật | – True double conversion |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng – Bộ chuyển mạch tĩnh ARTronic STS
- Tương thích với UPS công suất lớn ARTronic (Pro, Alfa, Neo, Modular).
- Có thể thay thế ATS cơ khí với ưu điểm nhanh hơn và không gián đoạn.
- Tích hợp SNMP/RS485 cho quản lý từ xa.
- Hỗ trợ song song 2 UPS để dự phòng cho tải quan trọng.
🎯 Ứng dụng thực tế – Bộ chuyển mạch tĩnh ARTronic STS
- Datacenter – IDC – Cloud
- Ngân hàng & Tài chính
- Bệnh viện, hệ thống ICU & phòng mổ
- Nhà máy sản xuất, công nghiệp tự động hóa
- Viễn thông & trạm BTS
- Xây dựng & năng lượng
📞 Gọi tư vấn theo ngành: 0909 399 174
💡 Tại sao chọn Ngọc Huy Dương?
- Hơn 15 năm kinh nghiệm trong lĩnh vực UPS & hệ thống nguồn.
- Cam kết sản phẩm ARTronic chính hãng, đầy đủ CO/CQ.
- Hỗ trợ kỹ thuật 24/7, dịch vụ sau bán hàng toàn quốc.
- Khách hàng lớn: Data Center, ngân hàng, bệnh viện, viễn thông tại Việt Nam.
