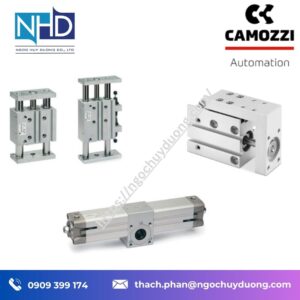

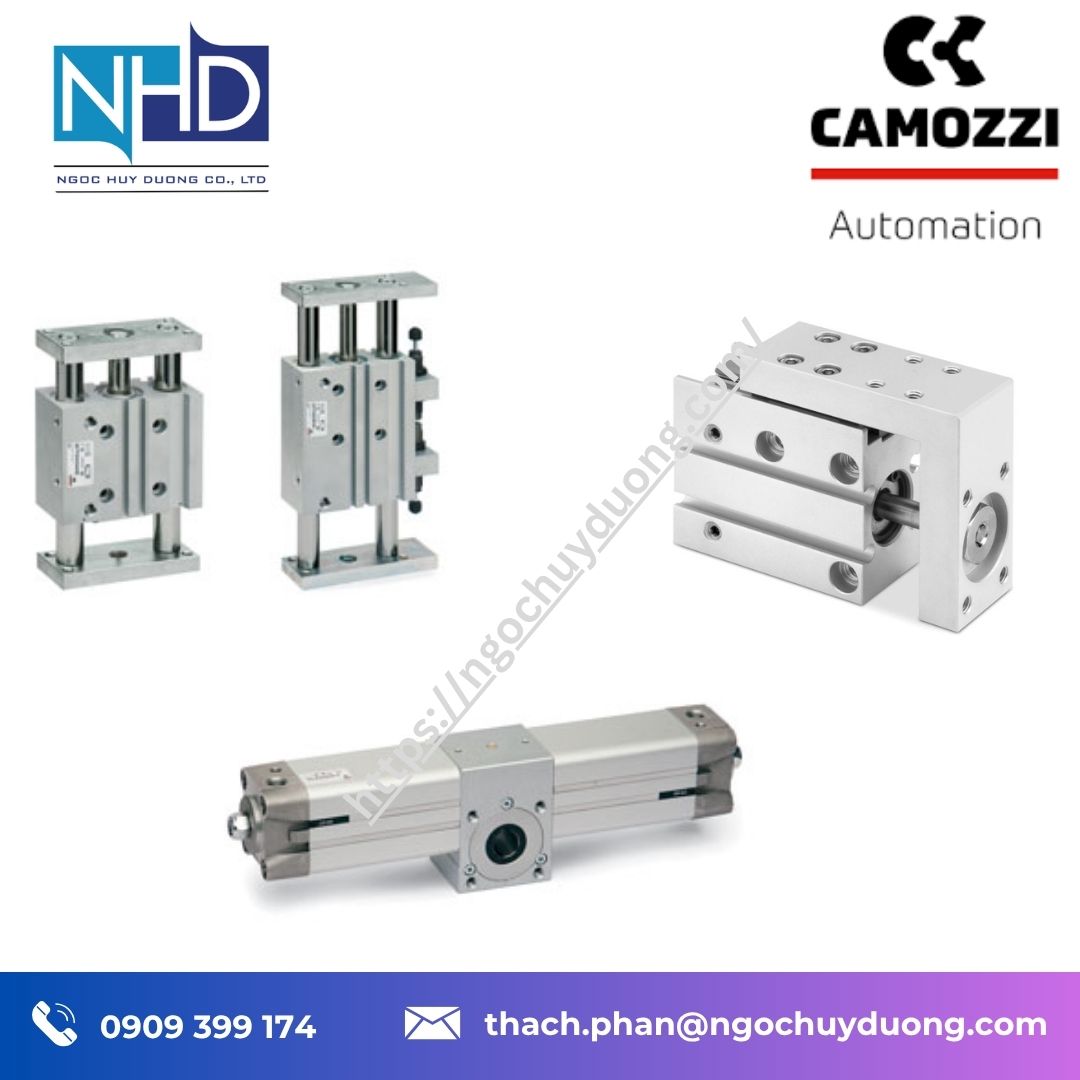

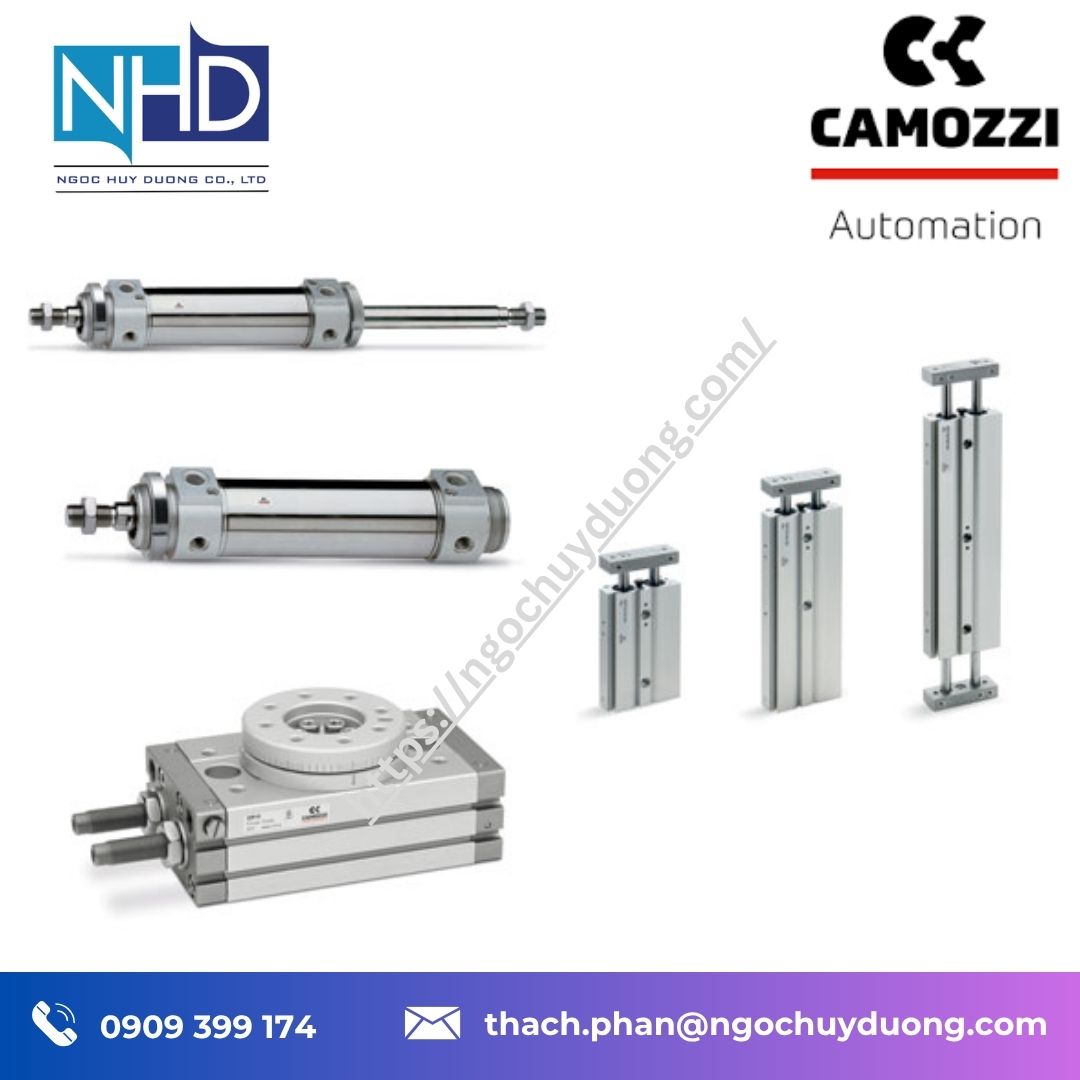

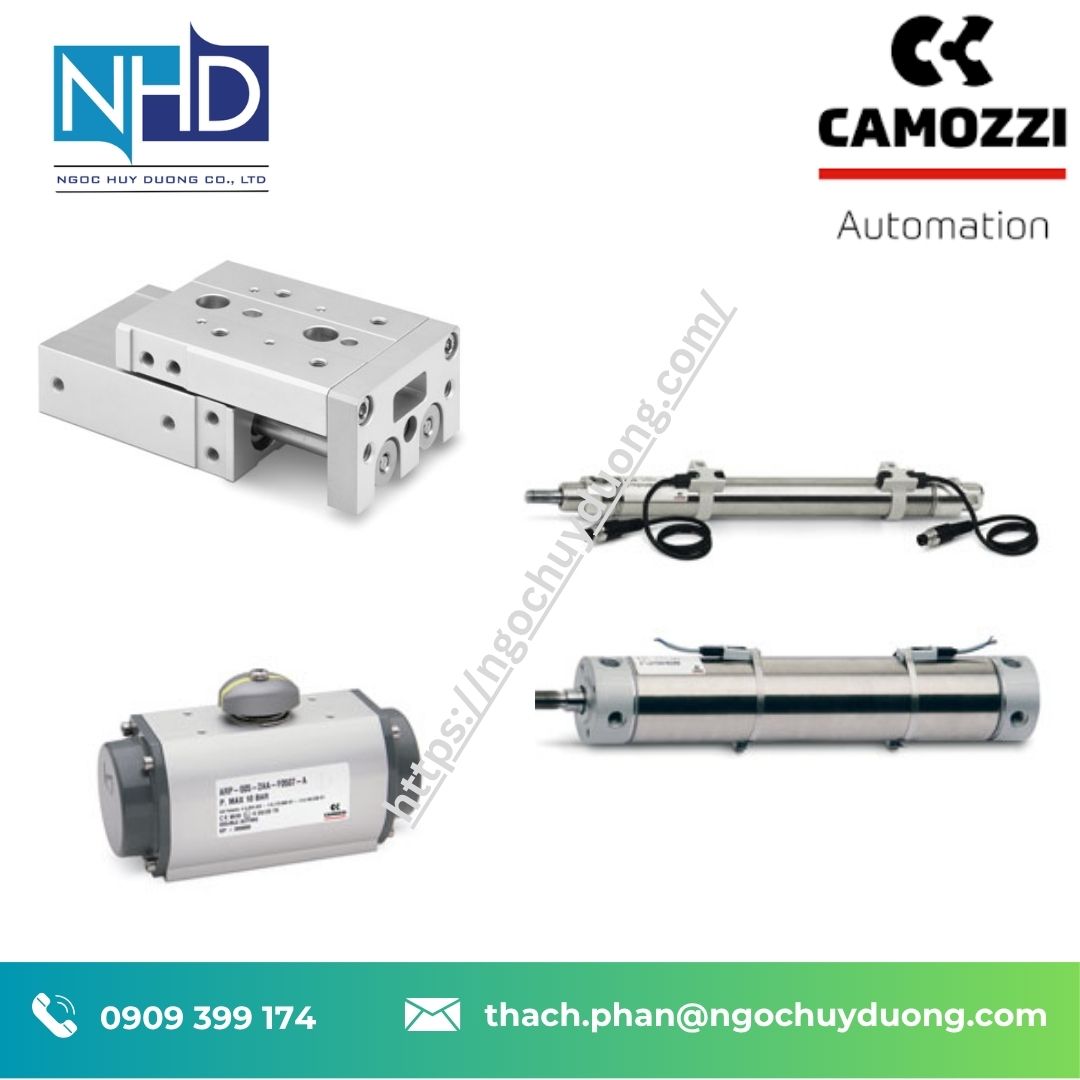

Xi lanh khí nén Camozzi – Guided, Special & Rotary Cylinders cho tự động hóa công nghiệp
Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị khí nén, tự động hóa và thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | 📧 thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan – Xi lanh khí nén Camozzi Guided, Special & Rotary
Bên cạnh các dòng International Standard, Compact và Stainless Steel Cylinders, Camozzi Automation còn phát triển nhóm cơ cấu chấp hành chuyên dụng gồm Guided Cylinders, Cylinders not according standards và Rotary Cylinders. Đây là các giải pháp được thiết kế cho những ứng dụng mà xi lanh tiêu chuẩn thông thường chưa đáp ứng tốt về độ ổn định, khả năng chịu tải ngang, không gian lắp đặt hoặc yêu cầu chuyển động quay.
Guided Cylinders – xi lanh có dẫn hướng kết hợp chức năng tạo lực tuyến tính của xi lanh với cơ cấu dẫn hướng trong cùng một giải pháp. Thiết kế này giúp tăng độ ổn định của chuyển động, hạn chế xoay và dao động của cần piston, đồng thời phù hợp với các ứng dụng có tải ngang hoặc yêu cầu chuyển động chính xác. Camozzi hiện cung cấp các dòng Series QC, QCTF-QCBF, QX, MST và MSN trong nhóm này.
Cylinders not according standards – xi lanh đặc biệt không theo tiêu chuẩn thông dụng được phát triển cho những ứng dụng có yêu cầu riêng về kích thước, hình dạng, vật liệu, hành trình hoặc điều kiện làm việc. Danh mục hiện gồm Series 14, Series 27 và Series 42, với các lựa chọn đường kính piston từ Ø6 đến Ø63 mm tùy series.
Rotary Cylinders – xi lanh quay / cơ cấu chấp hành quay sử dụng năng lượng khí nén để tạo chuyển động quay hoặc dao động góc. Camozzi hiện cung cấp Series 69, Series 30, Series ARP và Series QR, với các tùy chọn góc quay và mô-men xoắn khác nhau để đáp ứng các cơ cấu định vị, xoay, thao tác và điều khiển van trong tự động hóa.
Camozzi Automation S.p.A có trụ sở đăng ký tại Milan, Italy và trụ sở vận hành tại Brescia, Italy, thuộc Camozzi Group – tập đoàn hoạt động trong lĩnh vực công nghệ tự động hóa và điều khiển chất lưu.
Ngọc Huy Dương cung cấp các sản phẩm Camozzi phục vụ nhà máy, OEM, đơn vị EPC và hệ thống tự động hóa tại Việt Nam, hỗ trợ lựa chọn model, cấu hình và phụ kiện theo yêu cầu thực tế.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Xi lanh khí nén Camozzi
⚙️ Tính năng kỹ thuật nổi bật – Xi lanh khí nén Camozzi
1. Guided Cylinder tích hợp cơ cấu dẫn hướng
Guided Cylinder được thiết kế để kết hợp xi lanh khí nén và bộ dẫn hướng thành một giải pháp thống nhất. So với xi lanh compact thông thường, thiết kế có dẫn hướng giúp tăng khả năng chịu tải ngang và chống lực xoắn, từ đó tạo chuyển động tuyến tính ổn định hơn trong các cơ cấu đẩy, kẹp, nâng và định vị.
Camozzi mô tả Guided Cylinders là giải pháp có thiết kế compact, khả năng chịu tải cao và phù hợp với các ứng dụng yêu cầu chuyển động ổn định, chính xác.
2. Nhiều cấu hình dẫn hướng và kích thước
Danh mục Guided Cylinders của Camozzi hiện có các series QC, QCTF-QCBF, QX, MST và MSN.
Đường kính piston được liệt kê trong danh mục từ Ø10, Ø20, Ø25, Ø32, Ø40, Ø50 đến Ø63 mm, tùy dòng sản phẩm. Một số cấu hình có thể sử dụng magnetic switch để phát hiện vị trí piston.
3. Xi lanh đặc biệt cho ứng dụng ngoài tiêu chuẩn
Không phải mọi máy móc đều có thể sử dụng xi lanh theo kích thước tiêu chuẩn. Với các cơ cấu có yêu cầu đặc biệt về kích thước, hình dạng hoặc điều kiện làm việc, nhóm Cylinders not according standards của Camozzi cung cấp các giải pháp chuyên dụng.
Danh mục gồm Series 14 Compact mini-cylinders, Series 27 Roundline cylinders và Series 42 cylinders.
4. Chuyển động quay và điều khiển góc
Rotary Cylinders của Camozzi được phát triển để tạo chuyển động quay hoặc dao động góc bằng khí nén.
Danh mục hiện hỗ trợ nhiều góc quay, bao gồm 90°, 180°, 190°, 270° và 360°, tùy series và cấu hình. Mô-men xoắn trong danh mục được cung cấp từ các mức nhỏ như 1 Nm đến các cấu hình có mô-men xoắn rất lớn, lên tới 2648 Nm, tùy model.
5. Tích hợp vào hệ thống tự động hóa
Các cơ cấu chấp hành Camozzi có thể được sử dụng trong nhiều bài toán tự động hóa như:
- Đẩy – kéo và định vị.
- Kẹp và giữ phôi.
- Nâng hạ tải.
- Chuyển động tuyến tính có tải ngang.
- Xoay sản phẩm.
- Điều khiển góc.
- Đóng/mở van.
- Cơ cấu chuyển hướng.
- Máy lắp ráp và đóng gói.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn – Xi lanh khí nén Camozzi
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
| Thông số kỹ thuật | Giá trị / lựa chọn tiêu biểu |
|---|---|
| Thương hiệu | Camozzi Automation |
| Nhóm sản phẩm | Guided / Special / Rotary Cylinders |
| Guided Cylinder Series | QC, QCTF-QCBF, QX, MST, MSN |
| Đường kính piston Guided | Ø10 – Ø63 mm tùy series |
| Special Cylinder Series | 14, 27, 42 |
| Đường kính piston Special | Ø6 – Ø63 mm tùy series |
| Rotary Cylinder Series | 69, 30, ARP, QR |
| Đường kính piston Rotary | Ø32 – Ø125 mm tùy dòng |
| Góc quay | 90° / 180° / 190° / 270° / 360° tùy model |
| Mô-men xoắn | Khoảng 1 – 2648 Nm tùy model |
| Tiêu chuẩn kích thước Rotary | ISO 5211 / NAMUR tùy series |
| Position sensing | Magnetic switch tùy model |
| Kiểu đầu cần | Male / Female / Flat tùy model |
| Kiểu giảm chấn | Mechanical / Adjustable tùy model |
| Chứng nhận | ATEX / REACH / RoHS tùy sản phẩm |
| Kiểu chuyển động | Tuyến tính có dẫn hướng / quay / dao động góc |
| Môi chất | Khí nén |
| Ứng dụng | Tự động hóa, lắp ráp, đóng gói, định vị, xử lý vật liệu, điều khiển van |
Các thông số trên là phạm vi/lựa chọn được Camozzi công bố ở cấp danh mục; thông số chính xác về áp suất, hành trình, tốc độ, lực hoặc mô-men phải được xác định theo Series và mã sản phẩm cụ thể.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Xi lanh khí nén Camozzi
🧱 Vật liệu & thiết kế – Độ bền cho ứng dụng công nghiệp
Một ưu điểm quan trọng của các dòng cơ cấu chấp hành chuyên dụng Camozzi là khả năng lựa chọn cấu hình phù hợp với đặc điểm cơ khí của từng ứng dụng.
Guided Cylinders – kết cấu tích hợp dẫn hướng
Guided cylinders sử dụng cơ cấu dẫn hướng để hỗ trợ chuyển động của piston, giảm hiện tượng xoay và dao động khi xi lanh phải làm việc với tải bên hoặc tải có mô-men.
Điều này đặc biệt hữu ích khi đầu cần piston trực tiếp tác động lên một cơ cấu có yêu cầu độ ổn định và độ chính xác cao.
Camozzi cung cấp cả cylinders with integrated guide và twin cylinders, cho phép kỹ sư lựa chọn cấu hình phù hợp với yêu cầu lực và không gian lắp đặt.
Special Cylinders – thiết kế cho yêu cầu riêng
Nhóm Cylinders not according standards được Camozzi định hướng cho các ứng dụng mà xi lanh tiêu chuẩn không đáp ứng được.
Đây là nhóm sản phẩm phù hợp khi yêu cầu thực tế liên quan đến:
- Kích thước đặc biệt.
- Không gian lắp đặt hạn chế.
- Hành trình hoặc kích thước riêng.
- Cấu hình cơ khí khác với tiêu chuẩn thông thường.
- Ứng dụng cần micro-cylinder.
- Cơ cấu cần thiết kế chuyên biệt.
Danh mục gồm Series 14, 27 và 42.
Rotary Cylinders – cơ cấu chuyển đổi năng lượng khí nén thành mô-men
Rotary actuator sử dụng khí nén để tạo chuyển động quay hoặc dao động. Tùy thiết kế, cơ cấu có thể chuyển đổi chuyển động của piston thành chuyển động quay hoặc tạo trực tiếp mô-men xoắn.
Camozzi cung cấp các dòng rotary cylinder và rotary actuator với nhiều kích thước, góc quay và mô-men xoắn khác nhau.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng
Các dòng Camozzi Guided và Rotary được thiết kế để tích hợp vào hệ thống tự động hóa hiện đại với nhiều lựa chọn về kích thước, kiểu lắp đặt và cảm biến.
Đặc biệt, nhóm Rotary Cylinders có các tùy chọn theo ISO 5211 và NAMUR, thuận tiện cho những ứng dụng liên quan đến cơ cấu chấp hành van và hệ thống điều khiển quay.
Đối với Guided Cylinders, việc tích hợp cơ cấu dẫn hướng trực tiếp vào actuator giúp giảm số lượng linh kiện riêng lẻ trong một số thiết kế máy, đồng thời giảm yêu cầu về không gian lắp đặt.
Trong trường hợp hệ thống đang sử dụng một loại xi lanh thông thường nhưng gặp vấn đề như:
- Cần piston bị xoay.
- Cơ cấu bị rung khi tải ngang.
- Không đủ độ ổn định khi đẩy tải.
- Không gian lắp đặt quá nhỏ.
- Cần chuyển động quay thay vì chuyển động thẳng.
- Không tìm được xi lanh đúng kích thước tiêu chuẩn.
kỹ sư có thể cân nhắc Guided Cylinder, Special Cylinder hoặc Rotary Cylinder thay cho cấu hình xi lanh thông thường.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế – Xi lanh khí nén Camozzi
🏭 Máy tự động hóa và dây chuyền sản xuất
Guided Cylinder phù hợp với các cơ cấu cần chuyển động tuyến tính ổn định như:
- Đẩy sản phẩm.
- Kẹp sản phẩm.
- Định vị phôi.
- Nâng hạ.
- Chặn sản phẩm.
- Cấp phôi.
- Chuyển vị trí.
- Lắp ráp.
Thiết kế dẫn hướng đặc biệt hữu ích khi tải tạo ra lực ngang hoặc mô-men lên cần piston.
📦 Máy đóng gói
Trong dây chuyền đóng gói, guided cylinders có thể được sử dụng cho các cơ cấu đẩy, kẹp, gạt và định vị. Kích thước compact giúp tối ưu không gian trong các cụm máy có mật độ thiết bị cao.
🔧 Máy lắp ráp
Các ứng dụng lắp ráp thường yêu cầu chuyển động tuyến tính có kiểm soát và khả năng giữ ổn định tải. Guided cylinder giúp cơ cấu chuyển động ít bị xoay hoặc lệch hơn so với cấu hình xi lanh không có dẫn hướng.
🔄 Cơ cấu xoay và định vị
Rotary Cylinder phù hợp với các cơ cấu cần:
- Xoay sản phẩm.
- Xoay bàn gá.
- Chuyển hướng sản phẩm.
- Định vị góc.
- Đóng/mở cơ cấu.
- Điều khiển van.
- Chuyển động quay trong máy tự động.
Camozzi cung cấp các cấu hình với góc quay từ 90° đến 360° tùy series/model.
⚙️ Máy chuyên dụng và OEM
Special Cylinders đặc biệt phù hợp với các máy OEM hoặc máy chuyên dụng, nơi kích thước và cấu hình của actuator phải được tối ưu theo thiết kế cơ khí riêng.
Camozzi định vị nhóm sản phẩm này cho các nhu cầu mà standard cylinders cannot meet, tức những ứng dụng vượt ra ngoài các cấu hình tiêu chuẩn thông thường.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Xi lanh khí nén Camozzi
🧩 Phiên bản & Mã sản phẩm – Xi lanh khí nén Camozzi
Guided Cylinders
| Series | Loại / Đặc điểm |
| Series QC | Cylinder with integrated guide |
| Series QCTF – QCBF | Cylinder with integrated guide |
| Series QX | Twin cylinder |
| Series MST | Pneumatic mini slide |
| Series MSN | Pneumatic mini slide |
Camozzi hiện liệt kê 5 nhóm sản phẩm trong danh mục Guided Cylinders. Đường kính piston được hiển thị từ Ø10 đến Ø63 mm tùy series.
Cylinders not according standards
| Series | Loại / Đặc điểm |
| Series 14 | Compact mini-cylinder |
| Series 27 | Roundline cylinder |
| Series 42 | Special cylinder |
Danh mục này hiện có 3 nhóm sản phẩm, với các lựa chọn đường kính piston từ Ø6 đến Ø63 mm. Camozzi cũng cung cấp tùy chọn magnetic switch ở một số cấu hình và các kiểu cushioning như mechanical hoặc adjustable tùy model.
Rotary Cylinders
| Series | Loại / Đặc điểm |
| Series 69 | Rotary cylinder |
| Series 30 | Rotary cylinder |
| Series ARP | Rotary actuator |
| Series QR | Rotary actuator với rack-and-pinion |
Camozzi hiện cung cấp 4 nhóm Rotary Cylinders/Actuators. Danh mục có đường kính piston từ Ø32 đến Ø125 mm, nhiều kích thước và các lựa chọn góc quay từ 90° đến 360° tùy model.
Đối với rotary actuator, mô-men xoắn là thông số đặc biệt quan trọng khi lựa chọn. Danh mục Camozzi hiện thể hiện nhiều mức mô-men từ 1 Nm đến 2648 Nm tùy cấu hình.
📩 Bạn cần bảng model Xi lanh khí nén Camozzi đầy đủ?
Gửi yêu cầu: thach.phan@ngochuyduong.com
💡 Tại sao nên mua Xi lanh khí nén Camozzi tại Ngọc Huy Dương?
Với kinh nghiệm cung cấp thiết bị công nghiệp, khí nén và tự động hóa, Ngọc Huy Dương hỗ trợ khách hàng lựa chọn đúng actuator dựa trên điều kiện thực tế thay vì chỉ dựa vào kích thước xi lanh.
Đối với Guided Cylinder, kỹ thuật cần xem xét:
- Tải trọng.
- Lực ngang.
- Mô-men tác động.
- Hành trình.
- Đường kính piston.
- Tốc độ chuyển động.
- Không gian lắp đặt.
- Yêu cầu cảm biến.
Đối với Rotary Cylinder, các thông số quan trọng gồm:
- Mô-men xoắn yêu cầu.
- Góc quay.
- Tốc độ quay.
- Tải quán tính.
- Kiểu lắp đặt.
- Áp suất khí nén.
- Tần suất hoạt động.
- Yêu cầu giảm chấn.
Đối với Special Cylinder, cần cung cấp càng nhiều thông tin về kích thước, hành trình, mounting và yêu cầu cơ khí càng tốt để lựa chọn đúng series/model.
Ngọc Huy Dương hỗ trợ kiểm tra model cũ, hình ảnh nameplate, bản vẽ hoặc mã sản phẩm để đề xuất cấu hình Camozzi phù hợp.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn Xi lanh khí nén Camozzi Guided Cylinders, Special Cylinders và Rotary Cylinders, khách hàng có thể gửi:
Model đang sử dụng + kích thước + hành trình + áp suất + tải trọng + yêu cầu chuyển động + hình ảnh sản phẩm hoặc bản vẽ, nếu có.
Ngọc Huy Dương sẽ hỗ trợ kiểm tra cấu hình và lựa chọn model phù hợp với hệ thống.
🧩 FAQ – Xi lanh khí nén Camozzi Guided, Special & Rotary
1. Guided Cylinder Camozzi khác gì xi lanh khí nén thông thường?
Guided Cylinder tích hợp thêm cơ cấu dẫn hướng để tăng độ ổn định của chuyển động tuyến tính. Cấu hình này giúp hạn chế xoay, dao động và tăng khả năng chịu tải ngang, phù hợp với các cơ cấu cần chuyển động chính xác và ổn định.
2. Khi nào nên sử dụng Guided Cylinder?
Nên sử dụng khi tải tác động lên cần piston không chỉ theo phương dọc trục mà còn tạo lực ngang hoặc mô-men. Guided Cylinder cũng phù hợp khi cơ cấu cần độ ổn định cao trong quá trình đẩy, kẹp, nâng hoặc định vị.
3. Cylinders not according standards của Camozzi là gì?
Đây là nhóm xi lanh đặc biệt không theo các tiêu chuẩn thông dụng, được phát triển cho những ứng dụng có yêu cầu riêng mà xi lanh tiêu chuẩn không đáp ứng được. Camozzi hiện có Series 14, Series 27 và Series 42 trong nhóm này.
4. Rotary Cylinder Camozzi có những góc quay nào?
Tùy model, danh mục Camozzi có các lựa chọn góc quay 90°, 180°, 190°, 270° và 360°. Mô-men xoắn cũng thay đổi theo từng series và kích thước actuator.
5. Cần những thông tin gì để chọn đúng Rotary Cylinder Camozzi?
Quan trọng nhất là mô-men xoắn yêu cầu, góc quay, tốc độ quay, tải quán tính, áp suất khí nén, tần suất hoạt động và phương án lắp đặt. Nếu sử dụng để điều khiển van, cần xác định thêm loại van và tiêu chuẩn mounting như ISO 5211 hoặc NAMUR nếu phù hợp.
