Vòng bi tang trống gối đỡ DODGE Type E – Chịu tải cao, bền bỉ trong môi trường công nghiệp khắc nghiệt
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan Vòng bi DODGE Type E

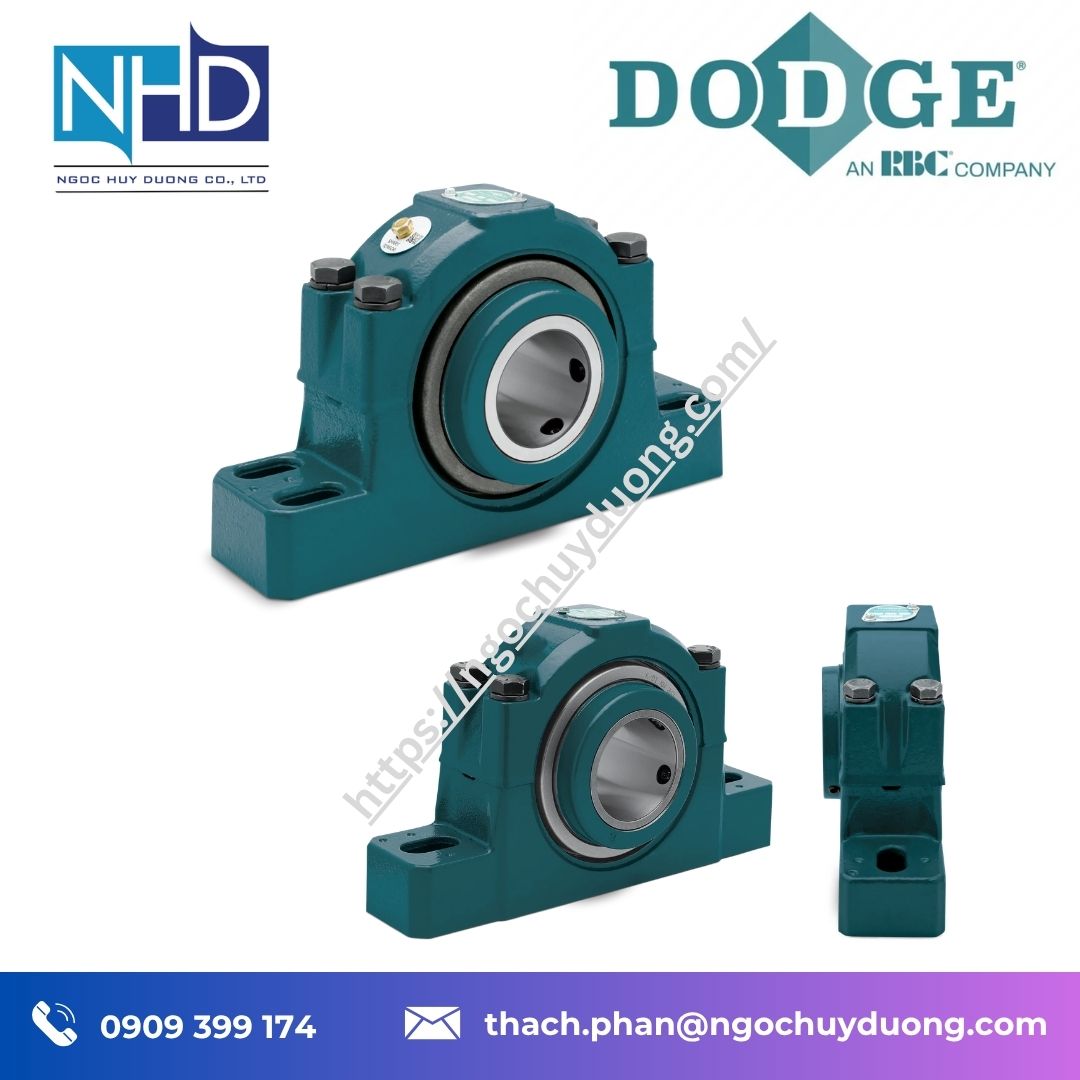

Vòng bi tang trống gối đỡ DODGE Type E là dòng vòng bi con lăn côn gối đỡ nổi tiếng của DODGE, được phát triển từ năm 1943 và là một trong những sản phẩm đầu tiên trên thị trường sử dụng kết cấu vòng bi con lăn côn dạng gối đỡ. Type E được thiết kế nhằm mang đến giải pháp có khả năng chịu tải cao, độ tin cậy tốt và phù hợp với các hệ thống truyền động làm việc trong điều kiện công nghiệp khắc nghiệt.
Khác với vòng bi bi thông thường, Vòng bi DODGE Type E sử dụng con lăn côn, cho phép đáp ứng tốt các ứng dụng có tải hướng kính kết hợp tải dọc trục. Dòng sản phẩm này được DODGE phát triển với nhiều kiểu thân gối, kích thước lỗ trục và cấu hình lắp đặt, giúp kỹ sư dễ dàng lựa chọn theo từng loại máy.
Một ưu điểm đáng chú ý của Vòng bi DODGE Type E là sản phẩm được lắp ráp hoàn chỉnh và bôi sẵn mỡ, giúp giảm thời gian chuẩn bị khi lắp đặt. Cụm vòng bi được thiết kế sẵn để đưa lên trục, đồng thời kết cấu phớt ba môi được giữ cơ khí giúp duy trì mỡ bôi trơn và hạn chế hiện tượng bung phớt.
DODGE là thương hiệu lâu đời trong lĩnh vực truyền động cơ khí công nghiệp. Dòng Vòng bi DODGE Type E được hãng giới thiệu từ năm 1943 và hiện vẫn là một phần quan trọng trong danh mục vòng bi con lăn côn gối đỡ của DODGE.
Ngọc Huy Dương cung cấp vòng bi DODGE Type E chính hãng tại Việt Nam, hỗ trợ lựa chọn model, tư vấn kỹ thuật, hồ sơ CO/CQ và phương án thay thế phù hợp cho từng thiết bị.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi DODGE Type E
⚙️ Tính năng kỹ thuật nổi bật Vòng bi DODGE Type E
- Con lăn côn tải cao: kết cấu con lăn côn giúp Type E đáp ứng hiệu quả các ứng dụng có tải hướng kính và tải dọc trục, đặc biệt phù hợp với thiết bị chịu tải vừa đến nặng.
- Đa dạng kiểu thân gối: Type E có nhiều kiểu housing trong cùng một dòng sản phẩm, giúp đáp ứng nhiều phương án lắp đặt khác nhau.
- Lắp ráp sẵn, bôi trơn sẵn: vòng bi được xuất xưởng ở trạng thái đã lắp ráp và bôi bằng mỡ được DODGE phê duyệt, giúp đơn giản hóa quá trình lắp đặt.
- Phớt ba môi giữ cơ khí: thiết kế phớt ba môi giúp giữ mỡ tốt hơn và hạn chế hiện tượng bung phớt, từ đó hỗ trợ kéo dài tuổi thọ vòng bi.
- Khóa trục bằng vít góc 65°: góc vít định vị 65° được thiết kế để tạo lực giữ trục cao.
- Thân gang đúc chắc chắn: phù hợp với môi trường công nghiệp có tải và rung động cao.
- Côn được nhiệt luyện chuyên dụng: cân bằng giữa độ cứng và độ bền vật liệu, góp phần nâng cao độ tin cậy khi vận hành.
- Sẵn sàng tích hợp OPTIFY: thân gối được khoan và tarô sẵn để lắp cảm biến OPTIFY, phục vụ giám sát tình trạng từ xa.
- Tương thích OPTIFY Intelli-Lube: hỗ trợ tự động hóa quá trình bôi trơn nhằm kéo dài tuổi thọ vòng bi.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn Vòng bi DODGE Type E
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
| Thông số kỹ thuật | Giá trị điển hình |
|---|---|
| Loại sản phẩm | Vòng bi con lăn côn gối đỡ |
| Dòng sản phẩm | DODGE Type E |
| Phần tử lăn | Con lăn côn |
| Kiểu thân gối | Pillow block, flange, piloted flange, take-up |
| Lắp ráp | Lắp ráp hoàn chỉnh tại nhà máy |
| Bôi trơn | Bôi sẵn mỡ |
| Phớt | Phớt ba môi giữ cơ khí |
| Cơ cấu khóa trục | Vít định vị góc 65° |
| Vật liệu thân gối | Gang đúc |
| Cảm biến | Sẵn sàng lắp OPTIFY |
| Bôi trơn tự động | Tương thích OPTIFY Intelli-Lube |
| Môi trường sử dụng | Công nghiệp, tải vừa đến nặng |
DODGE hiện cung cấp Type E với nhiều kiểu housing. Theo tài liệu dòng sản phẩm, pillow block có dải đường kính lỗ khoảng 1-3/16 đến 7 inch (35–180 mm); piloted flange khoảng 1-3/16 đến 5 inch (35–125 mm); flange khoảng 1-3/16 đến 4-1/2 inch (35–115 mm); ngoài ra còn có kiểu top angle take-up và center-pull/wide-slot take-up.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi DODGE Type E
| Kích thước trục | Mã SP tiêu chuẩn | Model tiêu chuẩn | Mã SP Harsh Duty | Model Harsh Duty | Mã SP Harsh Duty (mỡ tổng hợp) | Model Harsh Duty (mỡ tổng hợp) | Khối lượng xấp xỉ (lb) |
|---|---|---|---|---|---|---|---|
| 2-1/4″ | 023023 | DODGE Industrial P4B-E-204R | 780450 | DODGE Industrial P4B-ED-204R | 780468 | DODGE Industrial P4B-ED-204R MOD | 20 |
| 2-7/16″ | 023024 | DODGE Industrial P4B-E-207R | 013927 | DODGE Industrial P4B-ED-207R | 013971 | DODGE Industrial P4B-ED-207R MOD | 20 |
| 2-1/2″ | 023025 | DODGE Industrial P4B-E-208R | 780451 | DODGE Industrial P4B-ED-208R | 780469 | DODGE Industrial P4B-ED-208R MOD | 19 |
| 2-11/16″ | 023026 | DODGE Industrial P4B-E-211R | — | — | — | — | 30 |
| 2-3/4″ | 023027 | DODGE Industrial P4B-E-212R | — | — | — | — | 28 |
| 2-15/16″ | 023028 | DODGE Industrial P4B-E-215R | 013928 | DODGE Industrial P4B-ED-215R | 013972 | DODGE Industrial P4B-ED-215R MOD | 28 |
| 3″ | 023029 | DODGE Industrial P4B-E-300R | 780452 | DODGE Industrial P4B-ED-300R | 780470 | DODGE Industrial P4B-ED-300R MOD | 28 |
| 3-3/16″ | 023030 | DODGE Industrial P4B-E-303R | — | — | — | — | 47 |
| 3-1/4″ | 023031 | DODGE Industrial P4B-E-304R | — | — | — | — | 47 |
| 3-7/16″ | 023032 | DODGE Industrial P4B-E-307R | 013929 | DODGE Industrial P4B-ED-307R | 013973 | DODGE Industrial P4B-ED-307R MOD | 46 |
| 3-1/2″ | 023033 | DODGE Industrial P4B-E-308R | 780453 | DODGE Industrial P4B-ED-308R | 780471 | DODGE Industrial P4B-ED-308R MOD | 45 |
| 3-15/16″ | 023690 | DODGE Industrial P4B-E-315R | 013930 | DODGE Industrial P4B-ED-315R | 013974 | DODGE Industrial P4B-ED-315R MOD | 69 |
| 4″ | 023691 | DODGE Industrial P4B-E-400R | 780454 | DODGE Industrial P4B-ED-400R | 780472 | DODGE Industrial P4B-ED-400R MOD | 69 |
| 4-7/16″ | 023692 | DODGE Industrial P4B-E-407R | 013931 | DODGE Industrial P4B-ED-407R | 013975 | DODGE Industrial P4B-ED-407R MOD | 85 |
| 4-1/2″ | 023693 | DODGE Industrial P4B-E-408R | — | — | — | — | 85 |
| 4-15/16″ | 023694 | DODGE Industrial P4B-E-415R | 013932 | DODGE Industrial P4B-ED-415R | 013976 | DODGE Industrial P4B-ED-415R MOD | 134 |
| 5″ | 023695 | DODGE Industrial P4B-E-500R | — | — | — | — | 133 |
| 5-7/16″ | 023040 | DODGE Industrial P4B-E-507R | 013933 | DODGE Industrial P4B-ED-507R | 013977 | DODGE Industrial P4B-ED-507R MOD | 230 |
| 5-15/16″ | 023041 | DODGE Industrial P4B-E-515R | 013934 | DODGE Industrial P4B-ED-515R | 013978 | DODGE Industrial P4B-ED-515R MOD | 250 |
| 6″ | 023042 | DODGE Industrial P4B-E-600R | 013895 | DODGE Industrial P4B-ED-600R | 019447 | DODGE Industrial P4B-ED-600R-MOD | 245 |
| 6-7/16″ | 023043 | DODGE Industrial P4B-E-607R | 780540 | DODGE Industrial P4B-ED-607R | — | — | 356 |
| 6-1/2″ | 023044 | DODGE Industrial P4B-E-608R | 780082 | DODGE Industrial P4B-ED-608R | — | — | 350 |
| 6-15/16″ | 023045 | DODGE Industrial P4B-E-615R | — | — | — | — | 340 |
| 7″ | 023046 | DODGE Industrial P4B-E-700R | 013896 | DODGE Industrial P4B-ED-700R | 019448 | DODGE Industrial P4B-ED-700R-MOD | 335 |
🧱 Vật liệu & xử lý – Độ bền vượt trội Vòng bi DODGE Type E
Thân gối DODGE Type E được chế tạo bằng gang đúc đặc, tạo kết cấu chắc chắn và phù hợp với các ứng dụng công nghiệp yêu cầu độ bền cơ học cao. Đây là một trong những yếu tố giúp Type E duy trì khả năng làm việc ổn định trong môi trường có tải trọng lớn, rung động và điều kiện vận hành khắc nghiệt.
Bên trong cụm vòng bi, các côn con lăn được nhiệt luyện chuyên dụng nhằm đạt được sự cân bằng giữa độ cứng và độ bền vật liệu. Thiết kế này giúp tăng độ tin cậy của vòng bi trong quá trình chịu tải liên tục.
Phớt ba môi được giữ bằng cơ cấu cơ khí, vừa hỗ trợ giữ mỡ bôi trơn vừa hạn chế khả năng phớt bị bung trong quá trình vận hành. Đối với môi trường nhiều bụi bẩn hoặc ẩm, đây là yếu tố quan trọng giúp bảo vệ các chi tiết lăn bên trong.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng Vòng bi DODGE Type E
DODGE Type E được phát triển như một giải pháp nâng cấp từ vòng bi bi lên vòng bi con lăn côn trong những ứng dụng cần khả năng chịu tải cao hơn. Tài liệu của DODGE nhấn mạnh Type E có kích thước lắp đặt tương đương ở nhiều ứng dụng với vòng bi bi, tạo điều kiện thuận lợi cho quá trình nâng cấp.
Dòng Type E cũng có nhiều kiểu thân gối, giúp doanh nghiệp lựa chọn cấu hình phù hợp với kết cấu máy hiện hữu. Với các hệ thống đang sử dụng vòng bi gối đỡ và cần tăng khả năng chịu tải, Type E là một lựa chọn đáng cân nhắc.
Ngoài ra, khả năng tích hợp OPTIFY và OPTIFY Intelli-Lube giúp Type E có thể mở rộng từ một cụm vòng bi truyền thống thành một giải pháp hỗ trợ giám sát tình trạng và quản lý bôi trơn chủ động.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế Vòng bi DODGE Type E
Với thiết kế con lăn côn chịu tải cao và nhiều kiểu thân gối, DODGE Type E phù hợp với nhiều hệ thống truyền động công nghiệp, đặc biệt là các thiết bị có tải hướng kính và tải dọc trục đáng kể.
Một số ứng dụng phổ biến:
- Băng tải vận chuyển vật liệu
- Thiết bị xử lý vật liệu rời
- Nhà máy xi măng
- Khai khoáng và chế biến khoáng sản
- Thiết bị nghiền và sàng
- Máy móc sản xuất công nghiệp
- Hệ thống truyền động có tải trọng vừa đến nặng
- Thiết bị vận hành liên tục
- Các ứng dụng cần nâng cấp từ vòng bi bi lên vòng bi con lăn côn
- Hệ thống cần tích hợp giám sát tình trạng vòng bi
- Các dây chuyền cần tự động hóa công tác bôi trơn
Đối với môi trường đặc biệt nhiều bụi bẩn hoặc ô nhiễm, DODGE còn cung cấp Type E Harsh Duty™, được trang bị hệ thống làm kín ArmorTect với bốn điểm tiếp xúc và hai gờ chắn bụi, đồng thời được bơm đầy mỡ lithium-complex tại nhà máy. Phiên bản này có tùy chọn mỡ tổng hợp và được thiết kế cho các ứng dụng khắc nghiệt hơn.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Vòng bi DODGE Type E
💡 Tại sao nên mua tại Ngọc Huy Dương?
- Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cam kết sản phẩm DODGE chính hãng, nguồn gốc rõ ràng.
- Hỗ trợ xác định model dựa trên đường kính trục, tải trọng và tốc độ quay.
- Tư vấn kiểu gối, phương án khóa trục và cấu hình phớt phù hợp.
- Hỗ trợ CO/CQ và tài liệu kỹ thuật theo yêu cầu dự án.
- Hỗ trợ kỹ thuật tận tâm và dịch vụ sau bán hàng trên toàn quốc.
- Đồng hành cùng nhà máy, OEM, kỹ sư thiết kế và nhà thầu EPC tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Vòng bi DODGE Type E
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn Vòng bi DODGE Type E, vui lòng cung cấp đường kính trục, tải hướng kính, tải dọc trục, tốc độ quay, nhiệt độ và môi trường làm việc. Ngọc Huy Dương sẽ hỗ trợ xác định model và cấu hình phù hợp với thiết bị.
🧩 Phiên bản & Mã sản phẩm Vòng bi DODGE Type E
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

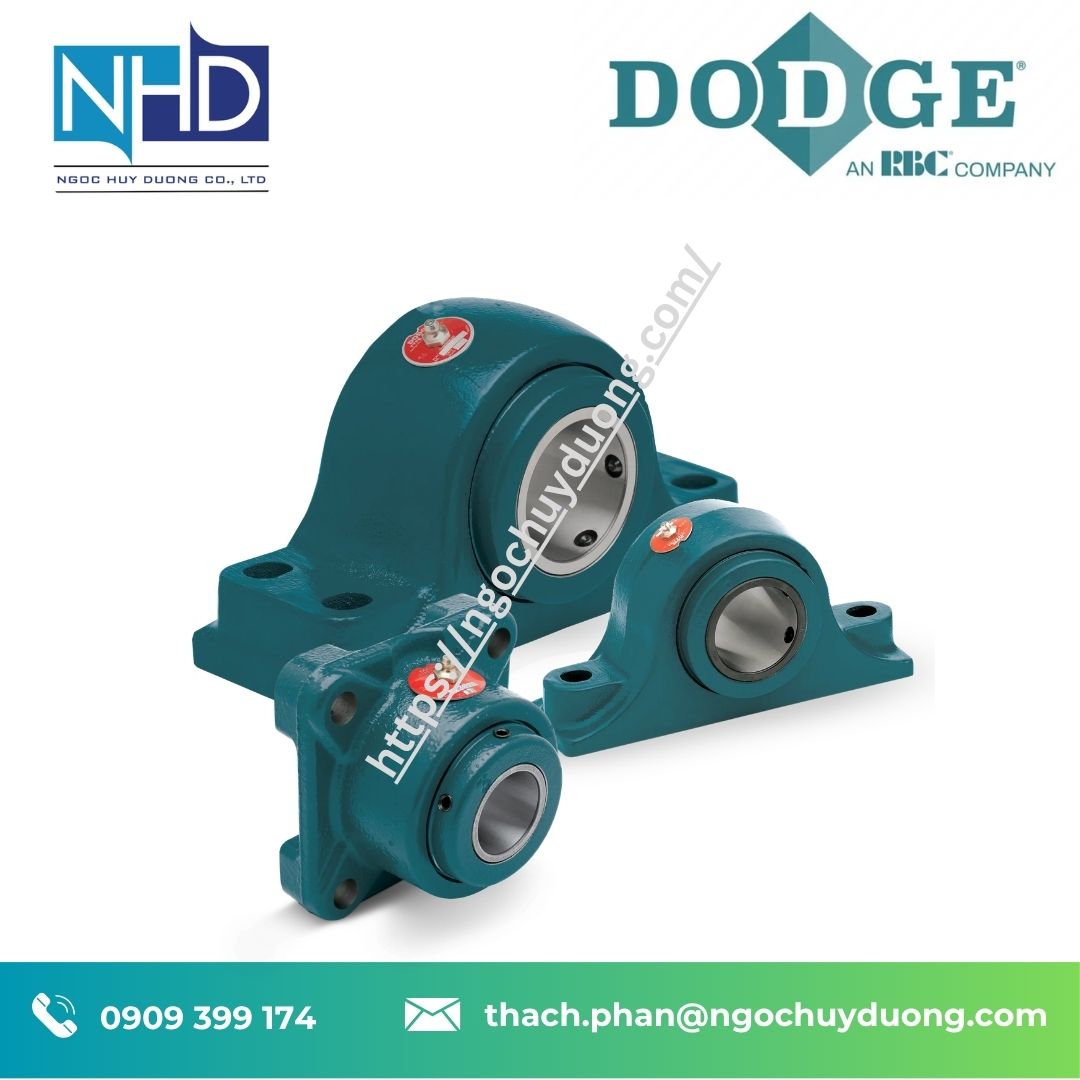

DODGE Type E được cung cấp với nhiều kiểu thân gối, bao gồm pillow block, flange, piloted flange và các dạng take-up. Dòng sản phẩm có nhiều kích thước lỗ trục, đáp ứng từ các thiết bị công nghiệp cỡ vừa đến những hệ thống cần vòng bi có khả năng chịu tải cao.
Ngoài Type E tiêu chuẩn, khách hàng có thể lựa chọn Type E Harsh Duty™ cho môi trường nhiều bụi bẩn, ẩm hoặc có nguy cơ nhiễm bẩn cao.
📩 Bạn cần bảng model DODGE Type E đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ – Vòng bi DODGE Type E
1. DODGE Type E là loại vòng bi gì?
DODGE Type E là dòng vòng bi con lăn côn gối đỡ, được giới thiệu từ năm 1943 và phát triển cho các ứng dụng yêu cầu khả năng chịu tải và độ tin cậy cao.
2. Type E có ưu điểm gì so với vòng bi bi gối đỡ?
Kết cấu con lăn côn cho phép Type E đáp ứng tốt các ứng dụng có tải hướng kính kết hợp tải dọc trục. DODGE cũng định vị Type E như một giải pháp nâng cấp từ vòng bi bi trong các ứng dụng cần khả năng chịu tải cao hơn.
3. Vòng bi Type E có cần bôi trơn trước khi lắp không?
Type E được lắp ráp hoàn chỉnh và bôi sẵn mỡ được DODGE phê duyệt tại nhà máy, giúp sản phẩm sẵn sàng cho quá trình lắp đặt.
4. DODGE Type E có dùng được trong môi trường nhiều bụi không?
Có. Type E tiêu chuẩn đã sử dụng phớt ba môi để tăng khả năng giữ mỡ và hạn chế nhiễm bẩn. Với môi trường khắc nghiệt hơn, DODGE cung cấp Type E Harsh Duty™ với hệ thống làm kín ArmorTect được nâng cấp.
5. Làm thế nào để chọn đúng mã DODGE Type E?
Cần xác định đường kính trục, tải hướng kính, tải dọc trục, tốc độ quay, điều kiện môi trường và kiểu lắp đặt. Ngọc Huy Dương có thể hỗ trợ đối chiếu các thông số này để lựa chọn đúng model Type E cho thiết bị.
