Bộ Truyền Động Tuyến Tính MOTECK ID10-24-G5A-20-203-00000400 – Điều Khiển Chuyển Động Chính Xác 24VDC

Tìm hiểu thêm:

• Đại Lý Cảm Biến Turck Việt Nam
• Cảm biến công nghiệp TURCK sẵn kho giá tốt
• Cảm biến tiệm cận Turck BI8U-M18-AP6X-H1141

• Bơm màng khí nén, bơm piston và thiết bị bôi trơn SAMOA PUMP
• Cảm biến, đồng hồ, các thiết bị tự dộng hóa ENDA
• Lưới lọc dây nêm, máy khuấy chìm, máy ép phân và thiết bị môi trường

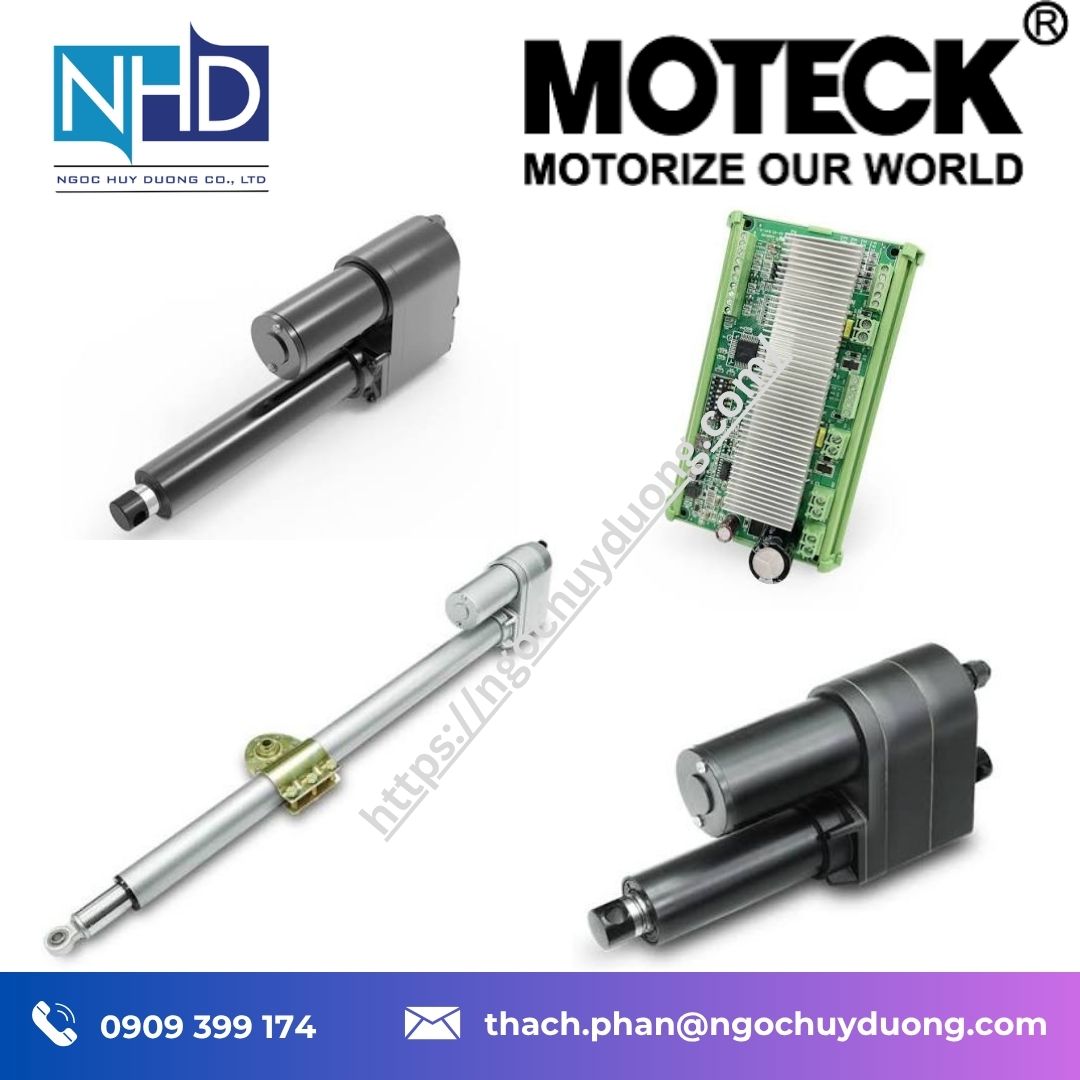

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Ngọc Huy Dương – Giải pháp thiết bị công nghiệp cho hệ thống tự động hóa và máy móc chuyên dụng.

📌 Giới thiệu tổng quan về bộ truyền động tuyến tính MOTECK ID10

Tổng quan sản phẩm

MOTECK ID10-24-G5A-20-203-00000400 là cấu hình bộ truyền động tuyến tính điện thuộc dòng ID10 của MOTECK. Thiết bị chuyển đổi chuyển động quay của động cơ điện thành chuyển động tịnh tiến, hỗ trợ điều chỉnh vị trí của các cơ cấu cơ khí trong máy móc và hệ thống công nghiệp.

Phiên bản ID10-24-G5A-20-203 sử dụng nguồn điện 24VDC, cơ cấu vít ACME, tỷ số truyền 20:1 và hành trình 203 mm. Theo bảng hiệu suất của nhà sản xuất, cấu hình này có lực đẩy/kéo tối đa 2.500 N, phù hợp với các ứng dụng cần tạo lực tuyến tính trong phạm vi thiết kế cho phép.

Khi lựa chọn thiết bị, người dùng cần xem xét đồng thời lực tải, tốc độ dịch chuyển, hành trình, chu kỳ làm việc và điều kiện lắp đặt. Việc đối chiếu đầy đủ các yếu tố này giúp lựa chọn bộ truyền động phù hợp với yêu cầu thực tế.

Giới thiệu thương hiệu MOTECK

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

MOTECK cung cấp các giải pháp truyền động tuyến tính phục vụ nhiều lĩnh vực như máy móc công nghiệp, thiết bị nông nghiệp, máy xây dựng và phương tiện chuyên dụng. Dòng ID10 được thiết kế cho những ứng dụng cần chuyển động tuyến tính bằng điện và có nhiều tùy chọn cấu hình theo nhu cầu sử dụng.

Tại sao chọn Ngọc Huy Dương?

Ngọc Huy Dương hỗ trợ khách hàng xác định cấu hình thiết bị theo thông số kỹ thuật và yêu cầu vận hành. Khi cần lựa chọn MOTECK ID10, khách hàng nên cung cấp thông tin về tải trọng, hành trình, tốc độ, nguồn cấp và không gian lắp đặt để được tư vấn phù hợp.

MOTECK ID10 là bộ truyền động tuyến tính điện (Electric Linear Actuator). Nó biến chuyển động quay của động cơ điện thành chuyển động tịnh tiến của một thanh đẩy hoặc kéo.

⚙️ Tính năng nổi bật của MOTECK ID10-24-G5A-20-203

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Hiệu suất hoạt động

Cấu hình ID10-24-G5A-20-203 có các thông số hiệu suất điển hình sau:

• Lực đẩy/kéo tối đa: 2.500 N.
• Tốc độ không tải điển hình: 16,8 mm/s.
• Tốc độ ở tải tối đa điển hình: 14,3 mm/s.
• Dòng điện không tải điển hình: 1,6 A.
• Dòng điện ở tải tối đa điển hình: 6,6 A.

Các giá trị tốc độ và dòng điện trên là giá trị điển hình được nhà sản xuất công bố, không phải giới hạn bảo đảm cho mọi điều kiện vận hành. Hiệu suất thực tế có thể phụ thuộc vào tải trọng, nguồn cấp và điều kiện lắp đặt.

Độ bền và độ tin cậy

Phiên bản sử dụng vít ACME, phù hợp với các ứng dụng cần chuyển động tuyến tính theo cấu hình cơ khí đã chọn. Ống nối dài của phiên bản vít ACME được chế tạo từ thép mạ điện theo tài liệu sản phẩm.

Thiết bị có chu kỳ làm việc 25%, với giới hạn vận hành liên tục tối đa 2 phút trong mỗi chu kỳ 8 phút theo hướng dẫn của nhà sản xuất. Vì vậy, cần tính toán thời gian chạy và thời gian nghỉ trong quá trình thiết kế hệ thống.

Bảo vệ và tiêu chuẩn

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Cấu hình tiêu chuẩn có cấp bảo vệ IP54 trong điều kiện tĩnh, không chuyển động. Nhà sản xuất có các tùy chọn IP65 và IP66/IP69K cũng trong điều kiện tĩnh, không chuyển động. Cấp bảo vệ cần được xác nhận theo đúng cấu hình đặt hàng trước khi sử dụng trong môi trường có bụi, nước hoặc yêu cầu vệ sinh đặc biệt.

Dòng sản phẩm có dấu CE theo Chỉ thị EMC 2014/30/EU được nêu trong datasheet. Cần đối chiếu tài liệu đi kèm đúng cấu hình khi thực hiện hồ sơ kỹ thuật.

📋 Thông số kỹ thuật MOTECK ID10-24-G5A-20-203

Lưu ý: Mã đầy đủ 00000400 ở cuối mã đặt hàng cần được đối chiếu với bảng mã cấu hình của nhà sản xuất để xác nhận chính xác các tùy chọn đi kèm.

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

🧱 Vật liệu chế tạo và khả năng làm việc

Vật liệu thân và ống nối dài

Theo datasheet, ống nối dài của phiên bản ACME sử dụng thép mạ điện. Khi đưa thiết bị vào hệ thống, cần kiểm tra môi trường làm việc, phương thức gá lắp và nguy cơ ăn mòn để xác định mức độ phù hợp.

Khả năng chịu môi trường

Dải nhiệt độ môi trường được công bố cho dòng ID10 là -25°C đến +65°C. Nếu thiết bị làm việc ngoài trời, gần nguồn nhiệt hoặc trong môi trường có nước và bụi, cần lựa chọn cấp bảo vệ phù hợp và xác nhận giới hạn áp dụng cho đúng cấu hình.

Nguyên lý hoạt động

Quá trình hoạt động:

• Khi cấp điện theo một chiều, động cơ quay theo hướng làm thanh đẩy mở rộng.

• Khi đảo cực nguồn DC theo cấu hình cho phép, động cơ quay ngược và thanh đẩy thu vào.

• Khi đến cuối hành trình, công tắc giới hạn (nếu được trang bị và đấu nối đúng) sẽ ngắt chuyển động.

• Nếu có cảm biến phản hồi vị trí, bộ điều khiển có thể theo dõi vị trí để dừng ở điểm mong muốn.

Lưu ý: ID10 là bộ truyền động, không phải bộ điều khiển hoàn chỉnh. Để điều khiển tự động, thường cần nguồn DC, mạch đảo chiều hoặc bộ điều khiển tương thích, cùng các tín hiệu giới hạn/phản hồi khi ứng dụng yêu cầu.

Manuals+

+1

4. Thông số kỹ thuật nổi bật

Theo trang sản phẩm chính hãng của MOTECK, ID10 có các thông số tổng quát sau:

Moteck Electric Corp.

Quan trọng: lực đẩy/kéo và tốc độ phụ thuộc loại vít, tỷ số truyền và tải. Giá trị 72,1 mm/s là tốc độ không tải, không phải tốc độ khi mang tải tối đa. Cấp IP54 cơ bản cũng không có nghĩa thiết bị chống nước khi đang chuyển động.

5. Ứng dụng thực tế

Nhà sản xuất nêu các nhóm ứng dụng chính gồm công nghiệp, nông nghiệp và máy móc xây dựng; khả năng sử dụng ngoài trời phụ thuộc phiên bản cấp bảo vệ và cách lắp đặt.

🔁 Khả năng tương thích và lựa chọn cấu hình

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Tương thích hệ thống

MOTECK ID10-24-G5A-20-203 sử dụng nguồn 24VDC. Khi tích hợp, kỹ sư cần kiểm tra khả năng cấp dòng của bộ nguồn, mạch điều khiển, hành trình cơ khí và phương án bảo vệ khi cơ cấu đạt vị trí cuối.

Nếu ứng dụng yêu cầu phản hồi vị trí, có thể xem xét các tùy chọn cảm biến Hall hoặc biến trở phản hồi vị trí theo cấu hình được nhà sản xuất hỗ trợ.

Model và tùy chọn liên quan

Dòng ID10 có nhiều lựa chọn về điện áp, hành trình, cơ cấu vít và tùy chọn phản hồi. Tuy nhiên, không nên thay thế trực tiếp giữa các cấu hình chỉ dựa trên tên dòng sản phẩm. Cần đối chiếu lực tải, tốc độ, kích thước lắp đặt, chu kỳ làm việc và mã tùy chọn.

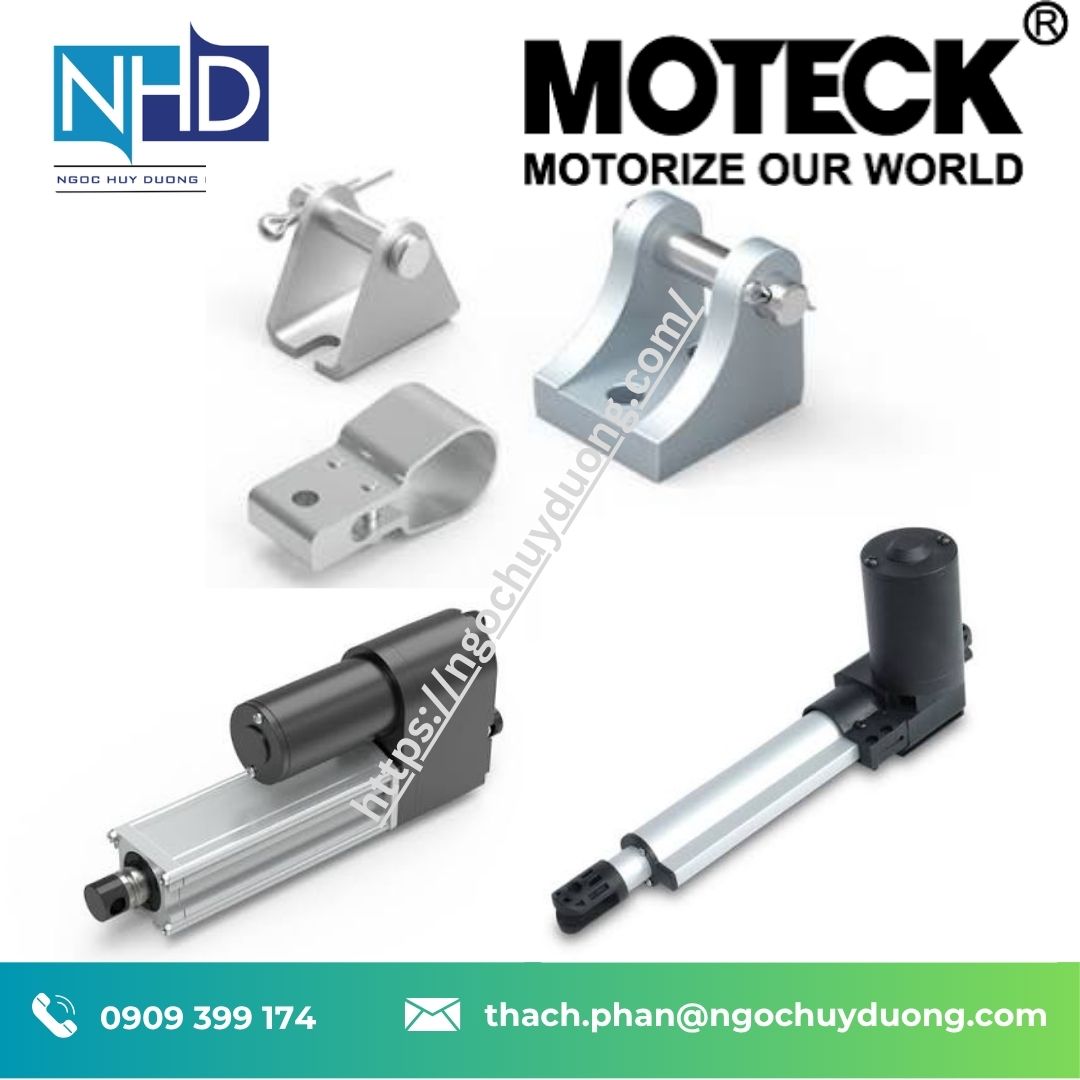

Phụ kiện liên quan

Datasheet có đề cập giá đỡ lắp đặt MB30 và bộ điều khiển CI72. Khả năng tương thích với cấu hình cụ thể cần được xác nhận trước khi đặt hàng.

🎯 Ứng dụng thực tế

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

MOTECK ID10 có thể được xem xét cho các hệ thống cần điều chỉnh vị trí bằng chuyển động tuyến tính, chẳng hạn:

• Máy móc công nghiệp cần nâng, hạ hoặc dịch chuyển cơ cấu.
• Thiết bị nông nghiệp và máy móc chuyên dụng.
• Cơ cấu điều chỉnh trên máy xây dựng.
• Phương tiện chuyên dụng có cơ cấu chấp hành bằng điện.
• Hệ thống tự động hóa cần điều chỉnh vị trí theo hành trình xác định.

Việc sử dụng thực tế phải bảo đảm tải trọng, tốc độ, chu kỳ làm việc và điều kiện môi trường nằm trong giới hạn của cấu hình được lựa chọn.

💡 Tại sao nên mua MOTECK tại Ngọc Huy Dương?

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Khi lựa chọn bộ truyền động tuyến tính, việc xác định đúng cấu hình quan trọng không kém việc lựa chọn thương hiệu. Ngọc Huy Dương hỗ trợ khách hàng rà soát các thông số đầu vào để hạn chế sai lệch giữa yêu cầu máy móc và thiết bị đặt mua.

Khách hàng nên chuẩn bị các thông tin sau khi yêu cầu tư vấn:

• Tải trọng đẩy hoặc kéo cần thiết.
• Hành trình chuyển động.
• Tốc độ mong muốn.
• Điện áp và dòng điện khả dụng.
• Điều kiện môi trường và cấp bảo vệ.
• Yêu cầu phản hồi vị trí hoặc điều khiển tự động.
• Bản vẽ lắp đặt và mã thiết bị hiện có, nếu có.

📞 Liên hệ – Tư vấn kỹ thuật và đặt hàng

CÔNG TY TNHH NGỌC HUY DƯƠNG

• Website: www.ngochuyduong.com
• Hotline: 0909 399 174
• Email: thach.phan@ngochuyduong.com

Liên hệ Ngọc Huy Dương để được hỗ trợ kiểm tra mã MOTECK ID10-24-G5A-20-203-00000400 và lựa chọn cấu hình phù hợp với yêu cầu vận hành của hệ thống.

🧩 Phiên bản và mã sản phẩm

Phân phối bộ truyền động tuyến tính MOTECK ID10 – Đại lý MOTECK Việt Nam

Mã cấu hình cần đối chiếu khi lựa chọn:

• ID10: Dòng bộ truyền động tuyến tính.
• 24: Điện áp 24VDC.
• G5A: Cấu hình vít ACME theo bảng mã của nhà sản xuất.
• 20: Tỷ số truyền 20:1.
• 203: Hành trình 203 mm.
• 00000400: Phần mã tùy chọn cần xác nhận theo bảng mã đặt hàng đầy đủ.

Không nên tự suy luận toàn bộ ý nghĩa của hậu tố 00000400 nếu chưa có bảng giải mã tương ứng hoặc xác nhận từ nhà cung cấp.

🧩 FAQ – Câu hỏi thường gặp

1. MOTECK ID10-24-G5A-20-203 sử dụng nguồn điện nào?

Cấu hình này sử dụng nguồn điện 24VDC.

2. Hành trình của bộ truyền động là bao nhiêu?

Mã cấu hình 203 tương ứng với hành trình 203 mm theo bảng mã của dòng ID10.

3. Thiết bị có lực đẩy/kéo tối đa bao nhiêu?

Theo bảng hiệu suất của nhà sản xuất, cấu hình ID10-24-G5A-20 có lực đẩy/kéo tối đa 2.500 N. Cần kiểm tra điều kiện tải và phương thức lắp đặt khi thiết kế hệ thống.

4. Bộ truyền động có thể hoạt động liên tục không?

Datasheet công bố chu kỳ làm việc 25%, với thời gian chạy liên tục tối đa 2 phút trong mỗi chu kỳ 8 phút. Không nên vận hành vượt giới hạn này nếu chưa có xác nhận kỹ thuật của nhà sản xuất.

5. Có thể dùng thiết bị trong môi trường ẩm hoặc nhiều bụi không?

Cấp bảo vệ tiêu chuẩn là IP54 trong trạng thái tĩnh, không chuyển động. Dòng sản phẩm có các tùy chọn cấp bảo vệ cao hơn, nhưng cần xác nhận đúng cấu hình và điều kiện sử dụng trước khi lắp đặt.
