Hộp Giảm Tốc CHIARAVALLI – Đại Lý Việt Nam – GIẢI PHÁP TRUYỀN ĐỘNG CÔNG NGHIỆP TOÀN DIỆN
CHIARAVALLI Transmission S.p.A (Italy) là nhà sản xuất hàng đầu châu Âu trong lĩnh vực cơ điện truyền động, nổi bật với các dòng hộp số giảm tốc đa dạng, độ bền cao, dễ bảo trì và tích hợp nhanh chóng trong mọi dây chuyền tự động hóa.
Công ty TNHH Ngọc Huy Dương hân hạnh là nhà phân phối chính thức các dòng hộp số CHIARAVALLI tại Việt Nam – cung cấp đầy đủ giải pháp hộp số cơ khí từ thông dụng đến đặc chủng.
Cần máy móc, thiết bị công nghiệp “ngon – khỏe – xịn”? Đến liền Ngọc Huy Dương!
🔥 Bơm tuần hoàn, bơm chìm “trâu bò”, nước thải cỡ nào cũng hút
💥 Motor rung – lõi lọc chạy mượt, không lo tắc nghẽn
🚀 Băng tải chạy êm như mèo, bảo trì nhẹ như gió
💧 Máy ép phân, bộ khuấy? Làm chuồng sạch – hệ thống gọn
⚡ Cảm biến, encoder, công tắc – cắm là chạy, không cần đau đầu
📦 Có sẵn kho – kỹ thuật thân thiện – ship từ Bắc vào Nam!
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
DANH MỤC DÒNG SẢN PHẨM & MODELS TIÊU BIỂU Hộp Giảm Tốc CHIARAVALLI – Đại Lý Việt Nam
| Dòng sản phẩm | Mô tả | Model tiêu biểu |
|---|---|---|

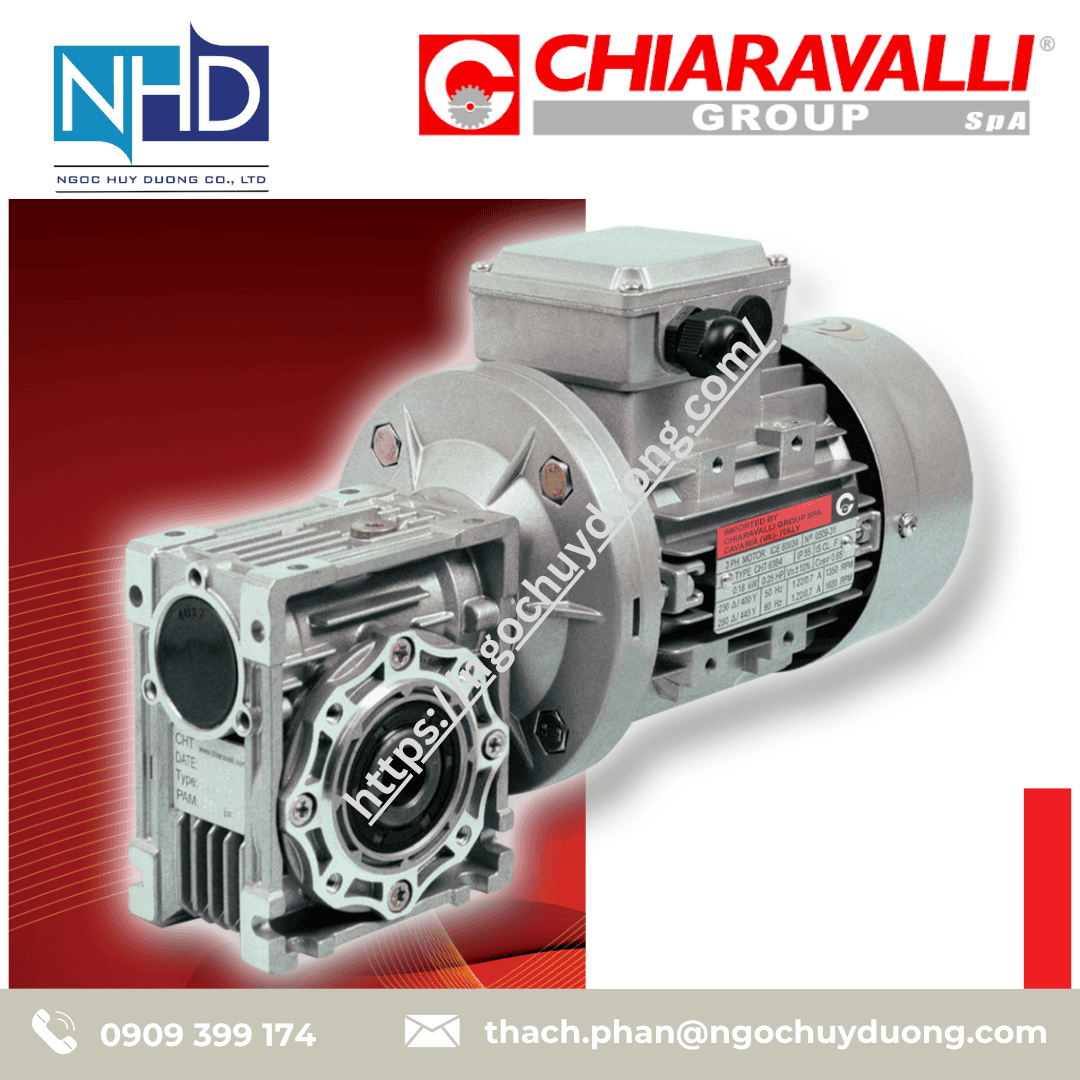

| CHIARAVALLI CHC | Hộp số đồng trục gắn motor, công suất lớn, tải nặng | CHIARAVALLI CHC 090, CHC 112, CHC 140 |

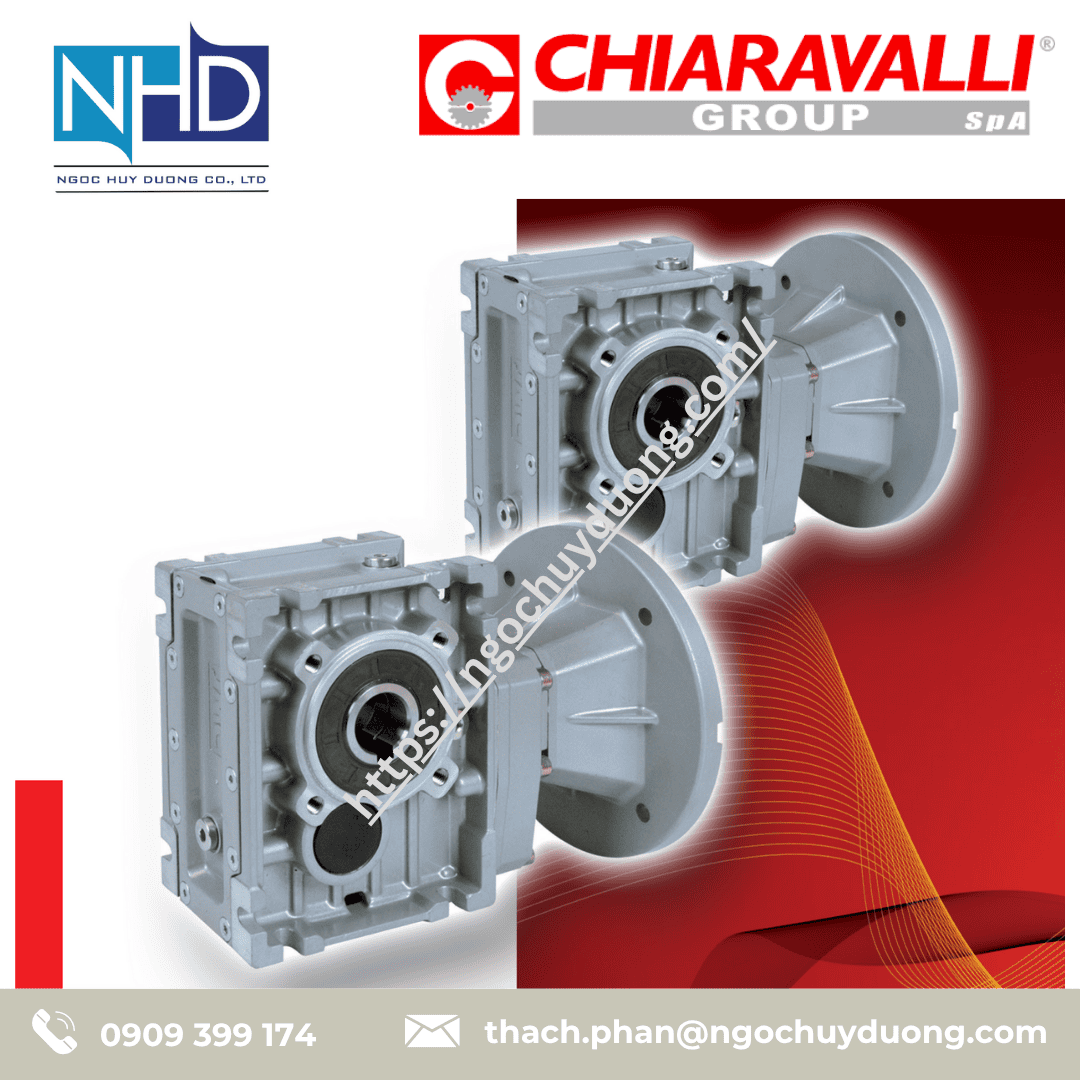

| CHIARAVALLI CHM | Hộp giảm tốc trục vít gắn motor liền, vỏ nhôm | CHIARAVALLI CHM 030, CHM 063, CHM 075 |

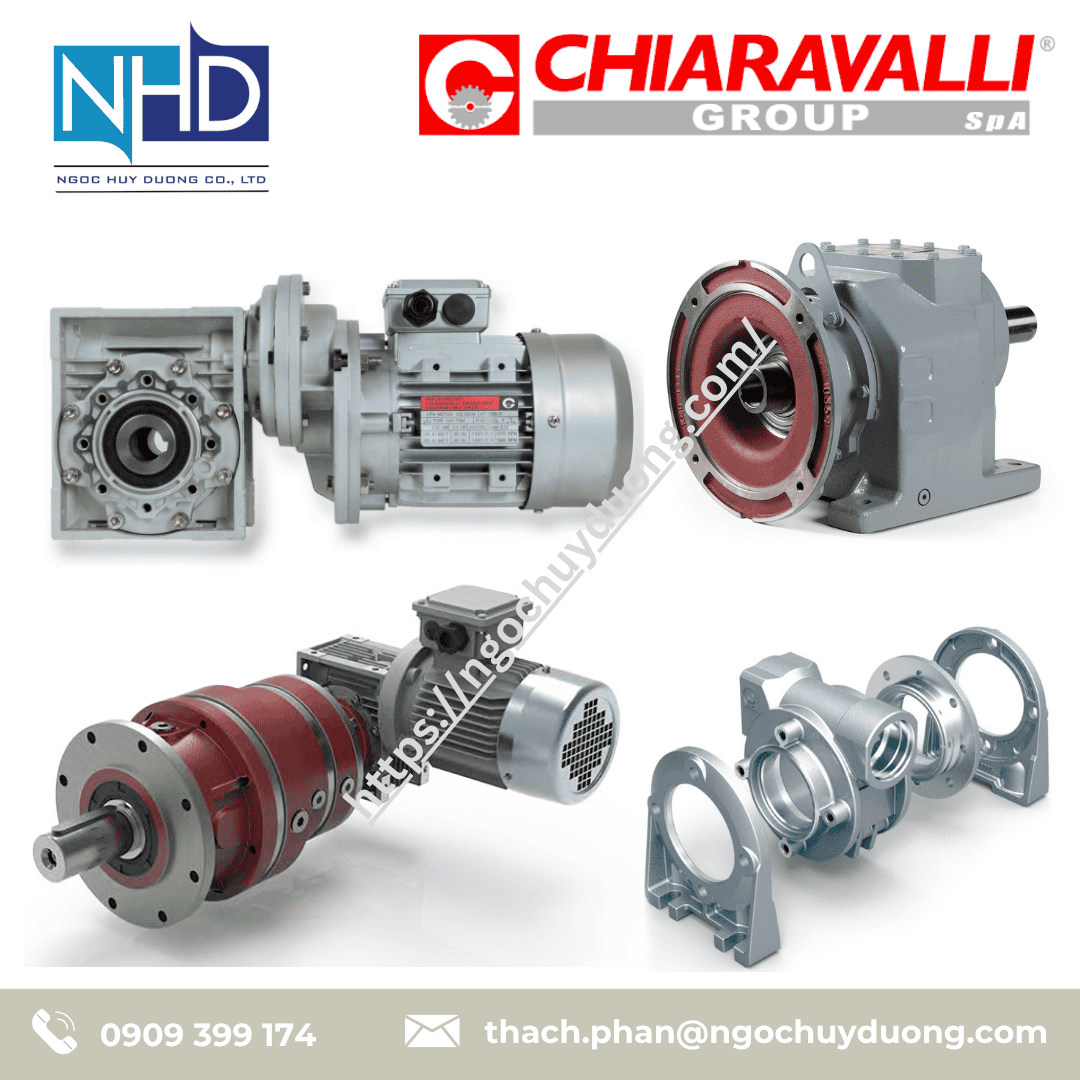

| CHIARAVALLI CHML | Hộp giảm tốc trục vít tải nhẹ, kích thước nhỏ gọn | CHIARAVALLI CHML 030, CHML 040 |
| CHIARAVALLI CH | Hộp giảm tốc trục vít tiêu chuẩn, đầu vào IEC | CHIARAVALLI CH 030, CH 075, CH 090 |

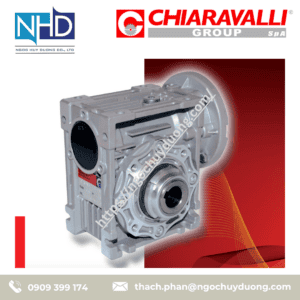

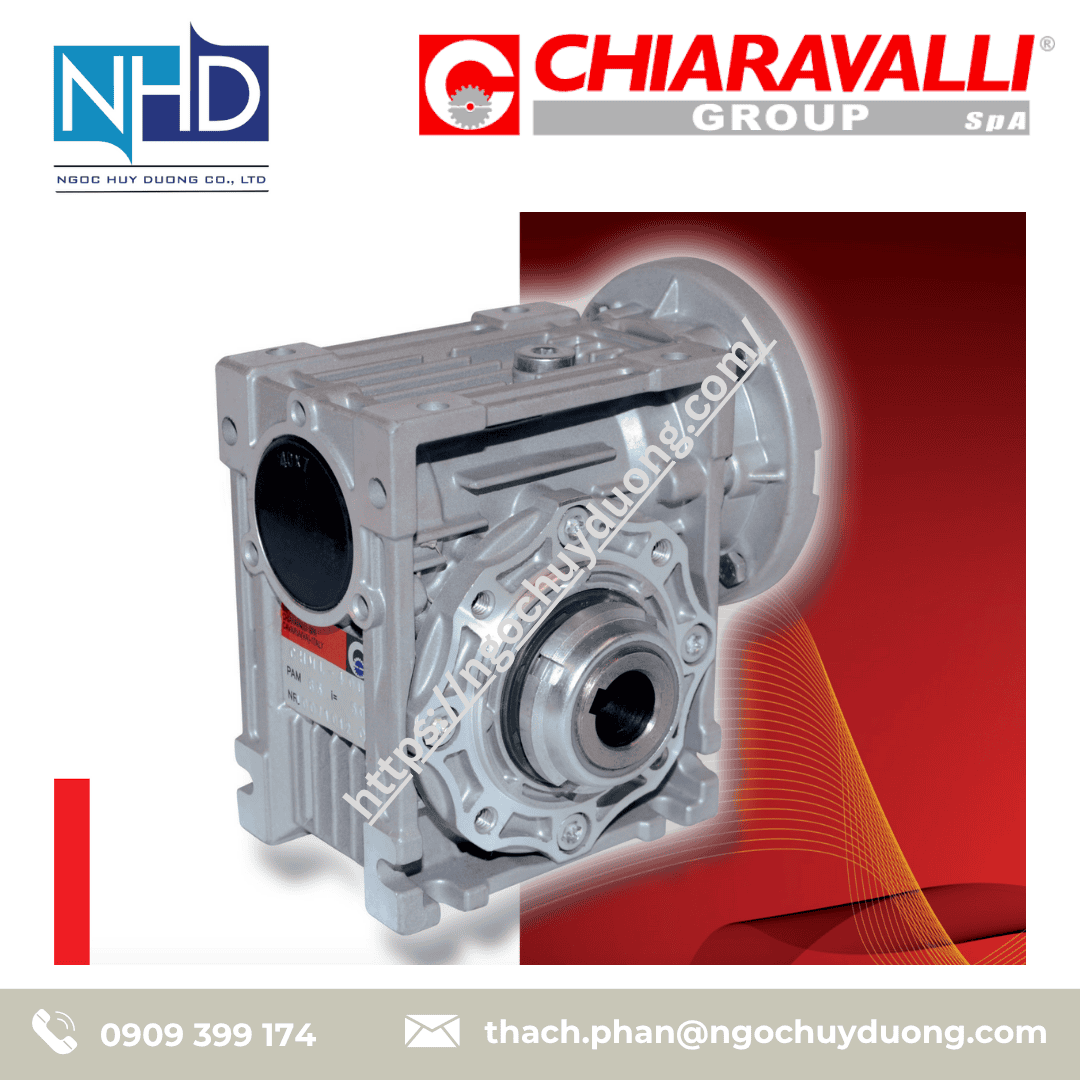

| CHIARAVALLI CHO | Hộp giảm tốc trục vít kết hợp hộp số đồng trục (dạng đôi) | CHIARAVALLI CHO 030-063, CHO 040-075 |
| CHIARAVALLI CHA | Đầu giảm tốc mặt bích tròn (flange input) | CHIARAVALLI CHA 030, CHA 063 |

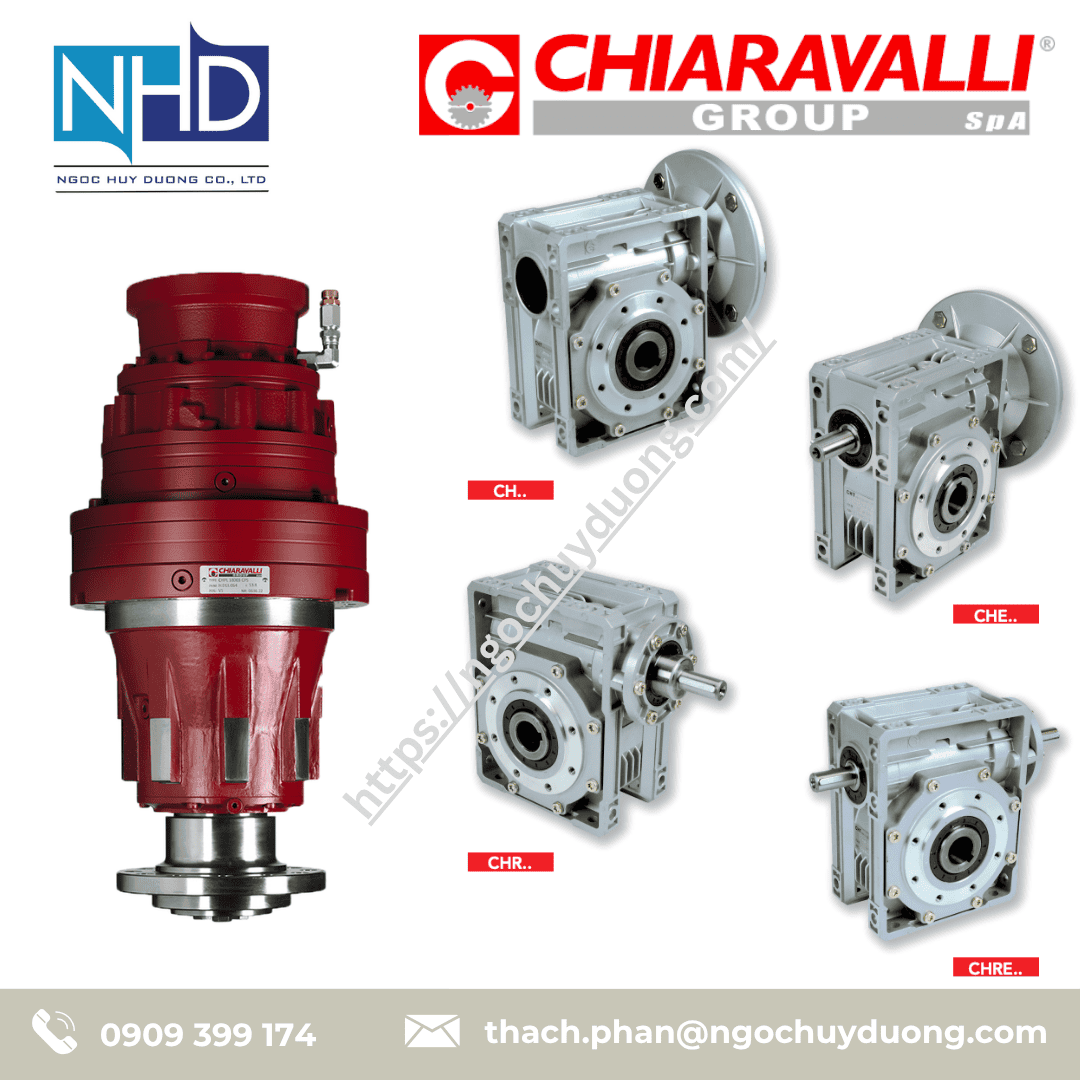

| CHIARAVALLI CHV | Hộp giảm tốc đồng trục công suất trung bình, trục rỗng | CHIARAVALLI CHV 063, CHV 090, CHV 110 |

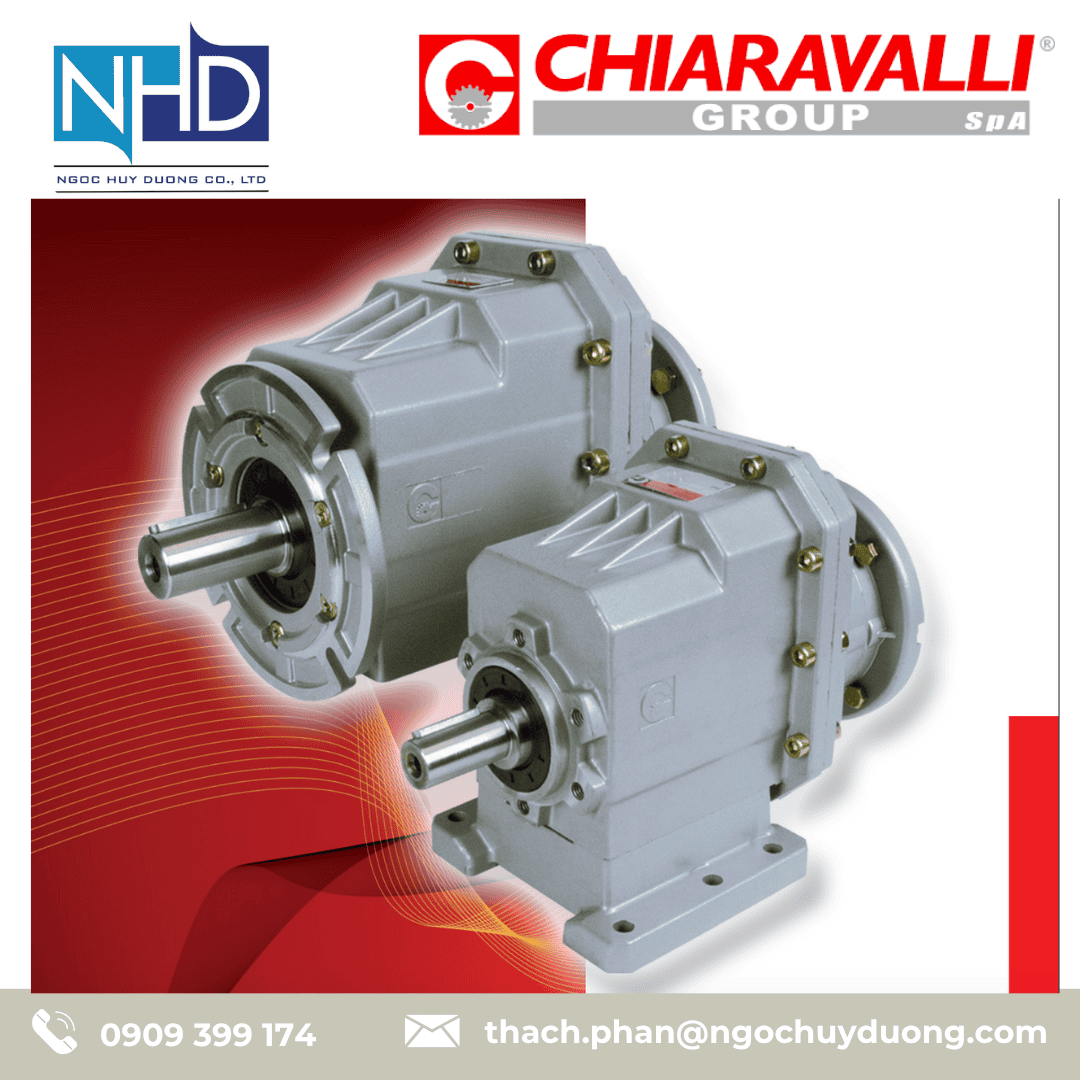

| CHIARAVALLI Bevel Gears | Hộp số côn truyền động góc vuông 90° | CHIARAVALLI T Box 063, T Box 090, T Box 130 |

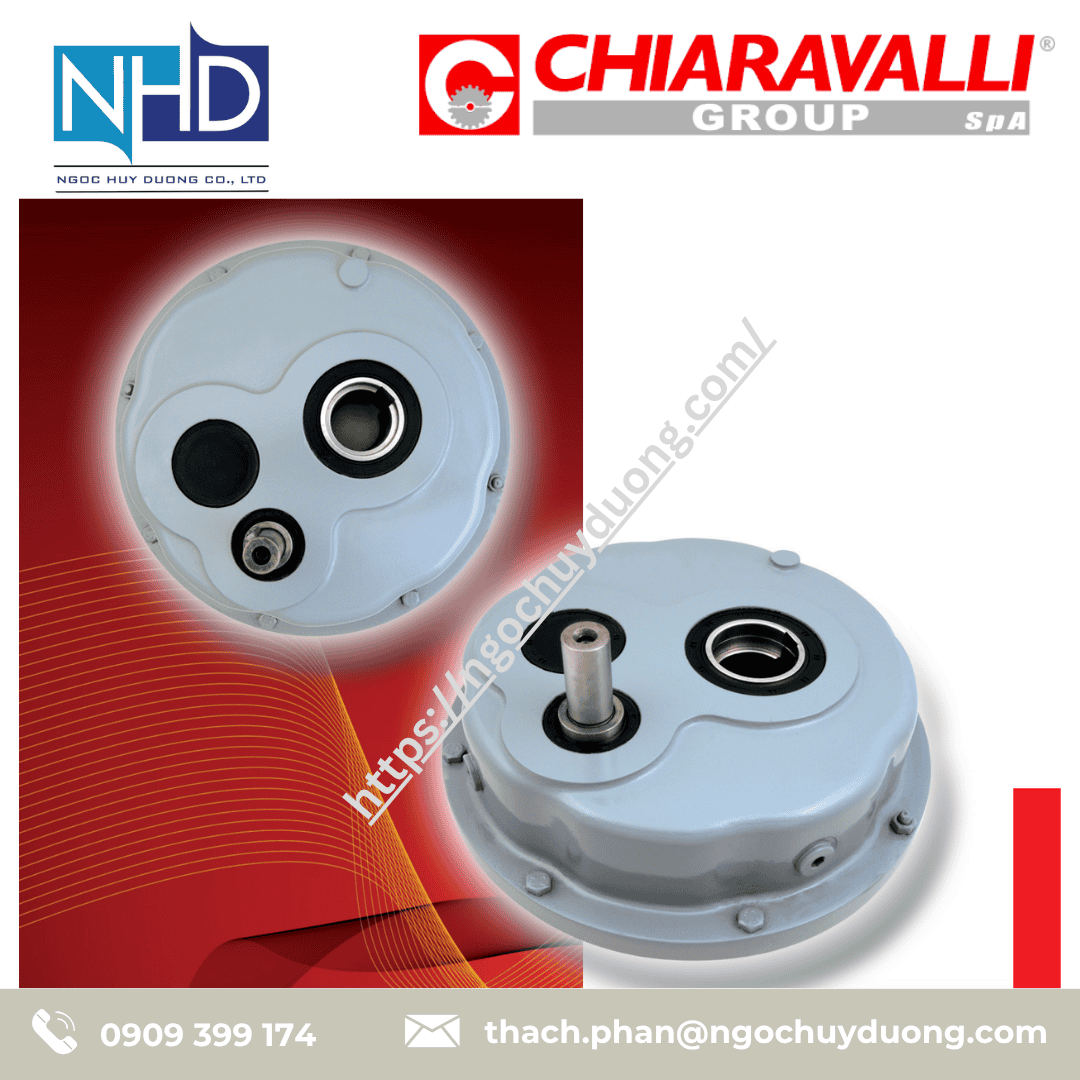

| CHIARAVALLI Electric Motors | Động cơ đồng bộ IEC tương thích hộp số CHIARAVALLI | CHIARAVALLI CHT 63, CHT 90L4, CHT 132M4 |
HỘP SỐ TRỤC VÍT CHIARAVALLI – CHM SERIES
Hiệu suất ổn định – Vận hành êm ái – Lắp đặt linh hoạt
Công ty TNHH Ngọc Huy Dương hân hạnh là nhà phân phối chính thức dòng hộp số trục vít CHIARAVALLI (Italy) tại Việt Nam. Dòng CHIARAVALLI CHM series là giải pháp truyền động lý tưởng cho các ứng dụng tải trung bình đến nặng: băng tải, vít tải, máy khuấy, thiết bị tự động hóa và nhiều ngành công nghiệp khác.

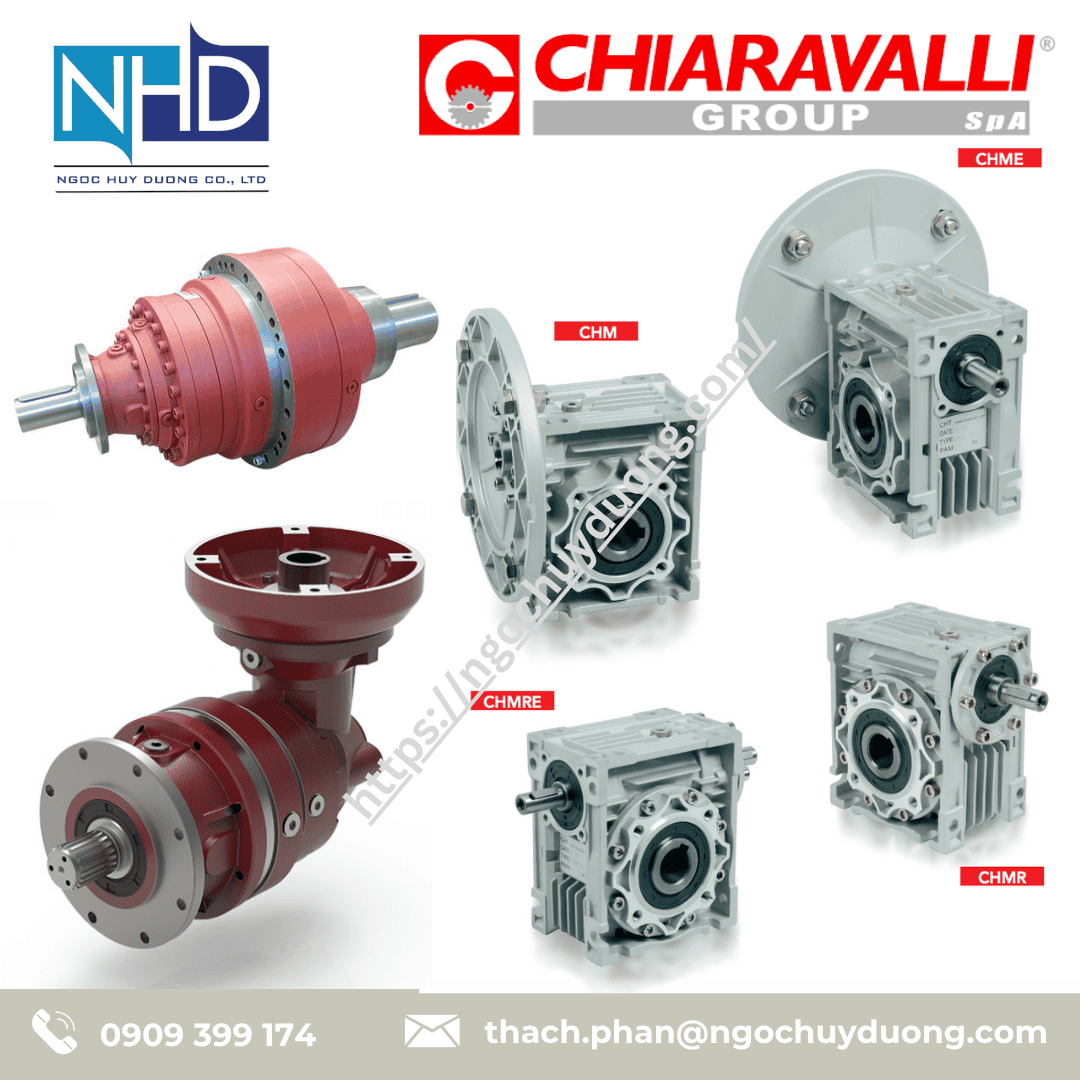

🔧 CÁC DÒNG SẢN PHẨM CHM SERIES
| Dòng sản phẩm | Mô tả |
|---|---|
| CHIARAVALLI CHM | Hộp số trục vít chuẩn, gắn motor IEC |
| CHIARAVALLI CHME | Hộp số trục vít kèm mặt bích đầu vào (IEC Flange) |
| CHIARAVALLI CHMR | Hộp số trục vít với trục đầu vào đặc |
| CHIARAVALLI CHMRE | Hộp số trục vít đảo chiều (với trục ra 2 bên) |
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
Tất cả đều được chế tạo từ hợp kim nhôm nguyên khối (size 025–090) hoặc gang (size 110 trở lên), vỏ cứng – nhẹ – bền – chống ăn mòn, tiêu chuẩn CE – IEC.
🧰 THÔNG SỐ KỸ THUẬT NỔI BẬT
Tỷ số truyền đa dạng: từ i = 5 đến i = 100
Công suất truyền động: từ 0.09 kW đến 5.5 kW+
Tốc độ đầu ra: từ 14 đến 186.7 vòng/phút
Mô-men xoắn đầu ra: từ 3.8 đến 533 Nm
Dòng tương thích: IEC motor 4 cực – 1400 rpm – mặt bích B5/B14
Dung tích dầu bôi trơn tùy theo size (từ 0.02L đến 7L)
Hỗ trợ tất cả tư thế lắp: B3, B5, V5, V6…
📦 DANH MỤC MÃ SẢN PHẨM ĐẦY ĐỦ
| Model CHIARAVALLI CHM | Tỷ số truyền | Tốc độ đầu ra | Mô-men (Nm) | Công suất (kW) | Mặt bích |
|---|---|---|---|---|---|
| CHIARAVALLI CHM 025 | 7.5 – 60 | 23.3–186.7 rpm | 3.8 – 14 | 0.09 | B14 |
| CHIARAVALLI CHM 030 | 7.5 – 80 | 17.5–186.7 rpm | 9 – 20 | 0.09 – 0.22 | B5/B14 |
| CHIARAVALLI CHM 040 | 7.5 – 100 | 14.0–186.7 rpm | 22 – 56 | 0.18 – 0.55 | B5/B14 |
| CHIARAVALLI CHM 050 | 7.5 – 100 | 14.0–186.7 rpm | 33.3 – 87 | 0.18 – 0.75 | B5/B14 |
| CHIARAVALLI CHM 063 | 7.5 – 100 | 14.0–186.7 rpm | 67.4 – 145 | 0.37 – 1.50 | B5/B14 |
| CHIARAVALLI CHM 075 | 7.5 – 100 | 14.0–186.7 rpm | 176 – 260 | 0.55 – 4.00 | B5/B14 |
| CHIARAVALLI CHM 090 | 7.5 – 100 | 14.0–186.7 rpm | 184 – 533 | 0.75 – 4.00 | B5/B14 |
Ghi chú: các dòng CHIARAVALLI CHM 110, 130, 150 sử dụng cho công suất từ 5.5kW đến 15kW, lắp motor size 100–132.
DANH MỤC SẢN PHẨM CHÍNH – CHIARAVALLI CHM SERIES
| Model | Dải công suất | Mô-men xoắn cực đại | Đặc điểm |
|---|---|---|---|
| CHIARAVALLI CHM 025–CHM 030 | 0.09–0.22 kW | Tối đa 14 Nm | Kết nối motor size 56, B14 |
| CHIARAVALLI CHM 040–CHM 050 | 0.37–0.75 kW | Tối đa 87 Nm | Dùng nhiều cho vít tải, quạt |
| CHIARAVALLI CHM 063 | 1.5 kW | Tối đa 145 Nm | Tỷ số truyền đến i=100 |
| CHIARAVALLI CHM 075 | 4.0 kW | Tối đa 260 Nm | Gắn IEC motor 90/100 |
| CHIARAVALLI CHM 090 | 4.0 kW | Tối đa 456 Nm | Hiệu suất cao, tải nặng |
| CHIARAVALLI CHM 110 | 5.5 kW | Tối đa 617 Nm | Khung gang đúc, công nghiệp nặng |
| CHIARAVALLI CHM 130 | 7.5 kW | Tối đa 1013 Nm | Dùng cho cơ cấu ép, máy nâng |
| CHIARAVALLI CHM 150 | 15.0 kW | Tối đa 1610 Nm | Tỷ số truyền rộng, tải lớn |
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
🔧 PHIÊN BẢN TÙY CHỌN
CHMR: Đầu vào trục đặc
CHME: Gắn IEC motor bằng mặt bích
CHMRE: Hai trục ra song song (double output)
CHPC/CHM Combo: Dẫn động tầng kép – giảm tốc sâu (i = 300–3000+)
📐 KÍCH THƯỚC CƠ KHÍ – FLANGE – TRỤC
Hỗ trợ gắn motor IEC size 56 đến 132 (chuẩn B5/B14)
Trục ra đơn và đôi Ø từ 11–50 mm, theo tiêu chuẩn DIN
Phụ kiện: tay đòn mô-men (Torque Arm), bộ trục đầu ra (Output Shaft), bạc giảm (Bushings) đủ loại
🛠️ PHỤ KIỆN ĐI KÈM CHÍNH HÃNG CHIARAVALLI
| Phụ kiện | Model tiêu biểu | Ghi chú |
|---|---|---|
| Cánh tay mô-men | CHT MV 40 đến MV 150 | Lắp đơn giản – giảm rung |
| Trục đơn | CHT MVS 25 đến MVS 150 | Kết nối vít tải, con lăn |
| Trục đôi | CHT MVD 25 đến MVD 150 | Tải hai chiều, vít tải đôi |
| Bạc giảm | CHT BRM-S/D | Lỗ 9–48 mm – khóa vững chắc |
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
CÁC DÒNG SẢN PHẨM TIÊU BIỂU
| Dòng | Mô tả |
|---|---|
| CHIARAVALLI CHM | Hộp số trục vít lắp motor, vỏ nhôm đúc, truyền động xoắn hiệu quả, tỉ số truyền từ 7.5 đến 100. |
| CHIARAVALLI CHMR | Phiên bản đầu ra trục đặc gắn phía bên, dễ nối máy trực tiếp. |
| CHIARAVALLI CHME | Phiên bản mặt bích tròn đầu vào motor – chuẩn B5. |
| CHIARAVALLI CHMRE | Tổ hợp hộp số 2 tầng với trục ra phía sau, tăng lực mô-men xoắn, truyền động mạnh. |
| CHIARAVALLI CH | Hộp số trục vít nhỏ gọn CH03/CH04/CH05 dùng cho các ứng dụng tải nhẹ và trung bình. |
| CHIARAVALLI CHE | Phiên bản CH đầu ra trục đặc. |
| CHIARAVALLI CHR | Hộp số CH đầu ra trục rỗng. |
| CHIARAVALLI CHRE | Hộp số CH 2 tầng tăng mô-men và tỉ số truyền cao. |
| CHIARAVALLI CH…P | Phiên bản mặt bích đầu ra gắn thiết bị khác dễ dàng. |
📦 DANH MỤC MODEL TIÊU BIỂU – CHIARAVALLI
🔧 Dòng CHM – từ size 025 đến 150:
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
CHIARAVALLI CHM025, CHM030, CHM040, CHM050, CHM063, CHM075, CHM090, CHM110, CHM130, CHM150
🔧 Dòng CHME – mặt bích đầu vào:
CHIARAVALLI CHME025, CHME030, CHME040, CHME050, CHME063, CHME075, CHME090, CHME110
🔧 Dòng CHMR – trục đặc đầu ra:
CHIARAVALLI CHMR025, CHMR030, CHMR040, CHMR050, CHMR063, CHMR075, CHMR090, CHMR110
🔧 Dòng CHMRE – hộp số đôi:
CHIARAVALLI CHMRE040/075, CHMRE040/090, CHMRE050/110, CHMRE063/130, CHMRE063/150

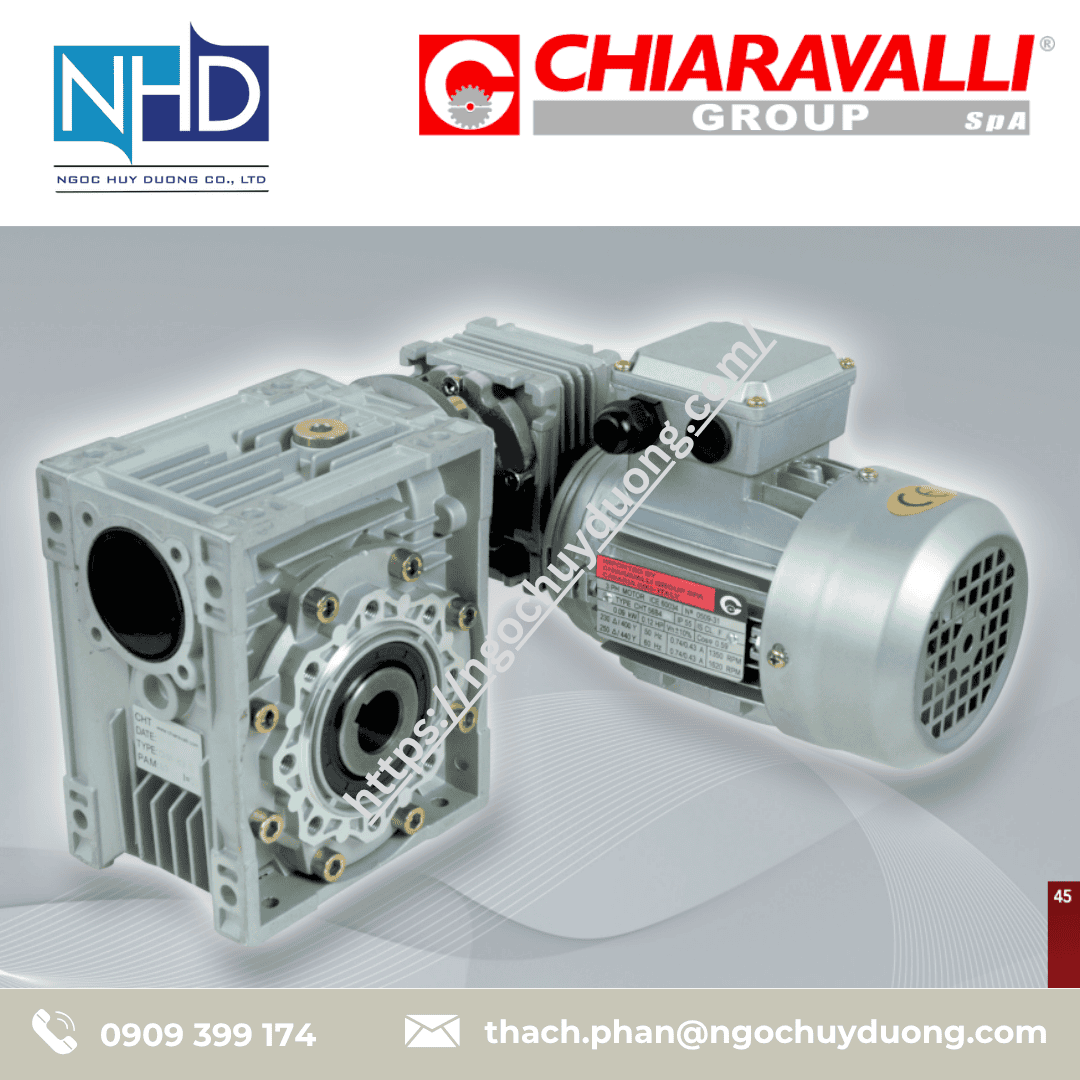

⚙️ HỘP GIẢM TỐC MINI DÒNG CH (Kích thước nhỏ, tải nhẹ – trung bình)
CHIARAVALLI CH03, CH04, CH05, CH06, CH07, CH08
CHIARAVALLI CHE03, CHE04, CHE05, CHE06, CHE07, CHE08 (phiên bản trục đặc)
CHIARAVALLI CHR03, CHR04, CHR05, CHR06, CHR07, CHR08 (trục rỗng)
CHIARAVALLI CHRE05, CHRE06, CHRE07 (2 tầng)
CHIARAVALLI CH03P, CH04P, CH05P, CH06P, CH07P, CH08P (mặt bích đầu ra)
🔩 PHỤ KIỆN TƯƠNG THÍCH CHÍNH HÃNG
Cánh tay đòn CHIARAVALLI Torque Arm: CHT MV25 đến CHT MV150
Trục ra đơn (Single Shaft Kit): CHT MVS25 đến MVS150
Trục ra đôi (Double Shaft Kit): CHT MVD25 đến MVD150
Bạc giảm trục (Reduction Bushing Kit): CHT BRM-S (single), CHT BRM-D (double)
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
DANH MỤC DÒNG SẢN PHẨM CHIARAVALLI HỘP GIẢM TỐC BÁNH VÍT
| Dòng sản phẩm | Đặc điểm kỹ thuật chính | Mô-men xoắn cực đại |
|---|---|---|
| CHIARAVALLI CH 03/04/05/06/07/08 | Hộp giảm tốc mini vỏ nhôm, tỉ số truyền 7–100, 1 cấp | 250 Nm |
| CHIARAVALLI CHM/CHMR/CHME/CHMRE | Hộp giảm tốc modular, đầu vào rỗng/đặc, lắp motor IEC | 1624 Nm |
| CHIARAVALLI CHPC | Hộp giảm tốc trục vít – đầu vào đồng trục motor | 1800+ Nm |
| CHIARAVALLI CHC | Hộp giảm tốc công suất cao – dùng cho tải nặng, IEC B5/B14 | 2860 N (lực tác động Fr) |
| CHIARAVALLI CHA/CHO | Hộp giảm tốc bánh vít gắn liền bánh răng trung gian | truyền tải lớn, cấu trúc nhỏ gọn |
🛠️ MODELS TIÊU BIỂU – CHIARAVALLI
🔸 CHIARAVALLI CH 03/04/05
CHIARAVALLI CH 03 – tỷ số 15:1 – 16 Nm – IEC 63 B5
CHIARAVALLI CH 04 – tỷ số 28:1 – 40 Nm – IEC 71 B14
CHIARAVALLI CH 05 – tỷ số 24:1 – 67 Nm – IEC 80 B14
🔸 CHIARAVALLI CHM series
CHIARAVALLI CHM 030 – i = 20:1 – 20 Nm – lắp IEC 63
CHIARAVALLI CHM 063 – i = 25:1 – 145 Nm – lắp IEC 90
CHIARAVALLI CHM 075 – i = 40:1 – 306 Nm – lắp IEC 100
CHIARAVALLI CHM 090 – i = 20:1 – 456 Nm – IEC 100/112
CHIARAVALLI CHM 110 – i = 30:1 – 585 Nm – IEC 112
CHIARAVALLI CHM 130 – i = 58:1 – 1030 Nm – IEC 132
CHIARAVALLI CHM 150 – i = 60:1 – 1610 Nm – IEC 132 B5
🔸 CHIARAVALLI CHPC kết hợp động cơ
CHIARAVALLI CHPC 63+CHM063 – i = 180:1 – T2 = 136 Nm
CHIARAVALLI CHPC 80+CHM110 – i = 147:1 – T2 = 810 Nm
CHIARAVALLI CHPC 90+CHM130 – i = 245:1 – T2 = 1048 Nm
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
🔸 CHIARAVALLI CHC series
CHIARAVALLI CHC 16–20 – n2 = 100rpm – Fr = 1840N
CHIARAVALLI CHC 25 – n2 = 100rpm – Fr = 3680N
CHIARAVALLI CHC 30 – n2 = 100rpm – Fr = 4510N
CHIARAVALLI CHC 35–40 – n2 = 100rpm – Fr = 5230N
🔩 PHỤ KIỆN KÈM THEO
| Loại phụ kiện | Mô tả | Mã mẫu |
|---|---|---|
| Torque Arm (tay đòn mô-men) | CHT MV 25 đến CHT MV 150 | Lắp cho CHM size 030–150 |
| Single Shaft Kit | Trục đầu ra đơn | CHT MVS 25 đến CHT MVS 150 |
| Double Shaft Kit | Trục đầu ra đôi | CHT MVD 25 đến CHT MVD 150 |
| Reduction Bushing | Bạc giảm trục | CHT BRM-S (đơn), BRM-D (kép) |
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
🛢️ DẦU BÔI TRƠN CHUẨN CHIARAVALLI
Dầu khoáng: Shell Omala 220, Mobilgear 630, BP Energol GR-XP 220
Dầu tổng hợp: Mobil SHC 629/630, Shell Omala HD
Cấp độ nhớt phổ biến: VG 220, VG 150, VG 320
Nhiệt độ làm việc từ -30°C đến +80°C
📐 TƯƠNG THÍCH LẮP MOTOR
Lắp trực tiếp motor chuẩn IEC 63 đến 132
Mặt bích motor B5 hoặc B14
Có sẵn bộ adapter CHC–IEC theo từng size
Dễ lắp cùng motor điện CHIARAVALLI CHT series hoặc các loại motor 4 cực phổ biến
PHỤ KIỆN ĐI KÈM
Torque Arm: CHT MV 25, 30, 40, 50, 63, 75, 90, 110, 130, 150
Trục ra đơn/đôi (Output Shaft Kit): CHT MVS, CHT MVD từ size 25 đến 150
Bạc giảm (Reduction Bushing): CHT BRM-S, BRM-D từ 9 đến 48mm
Bộ tản nhiệt, quạt gió, puly, khớp nối CHIARAVALLI

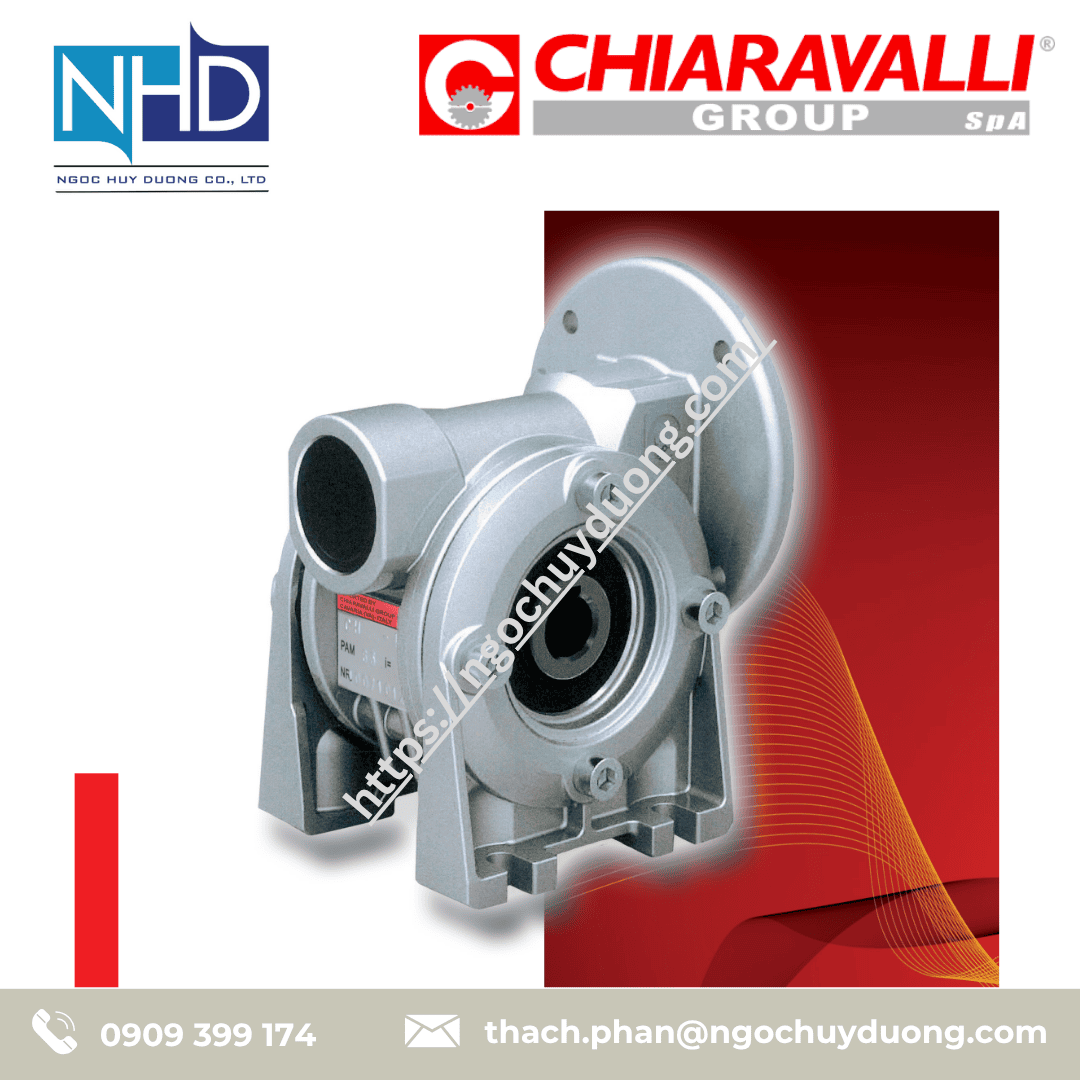

HỘP GIẢM TỐC CHIARAVALLI CHA – GIẢI PHÁP TRUYỀN ĐỘNG 2 CẤP CHO TẢI NẶNG
Dòng hộp số CHIARAVALLI CHA là dòng hộp giảm tốc trục vít 2 cấp (double stage), thiết kế chuyên biệt cho ứng dụng tải nặng, truyền động liên tục, mô-men lớn và tốc độ thấp. Với cấu trúc chắc chắn, vận hành bền bỉ và khả năng tùy biến cao, dòng CHA là lựa chọn tối ưu cho hệ thống băng tải công nghiệp, máy trộn bê tông, vít tải, hệ thống nâng hạ và tự động hóa cơ khí.
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
DANH MỤC MODEL TIÊU BIỂU – CHIARAVALLI CHA
| Model | Dung tích dầu (L) | Mô-men xoắn cực đại (Nm) | Trọng lượng (kg) |
|---|---|---|---|
| CHIARAVALLI CHA 30/1/30 | 0.5 L | 200 Nm | 14 kg |
| CHIARAVALLI CHA 35/2/35 | 1.1 L | 420 Nm | 18 kg |
| CHIARAVALLI CHA 40/2/40 | 1.8 L | 630 Nm | 28 kg |
| CHIARAVALLI CHA 45/2/45 | 3.6 L | 1140 Nm | 38 kg |
| CHIARAVALLI CHA 50/2/50 | 7.3 L | 2100 Nm | 58 kg |
| CHIARAVALLI CHA 60/2/60 | 7.5 L | 3728 Nm | 97 kg |
| CHIARAVALLI CHA 70/2/70 | 14.0 L | 5250 Nm | 121 kg |
| CHIARAVALLI CHA 80/2/80 | 11.0 L | 6405 Nm | 160 kg |
THÔNG SỐ KỸ THUẬT CHÍNH
Vật liệu: vỏ gang FCD – độ cứng cơ khí cao
Loại trục: trục rỗng hoặc tùy chọn trục đặc
Hướng lắp đặt: linh hoạt mọi hướng (U, B3, B8, B6, V5, V6…)
Loại dầu: Shell Omala, Mobilgear, BP Energol (ISO VG150–460)
Tùy chọn tải: đều – trung bình – nặng
Tốc độ đầu vào: 500 / 900 / 1400 rpm
Tương thích motor IEC 63 đến 112 B5/B14
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
📐 KÍCH THƯỚC ĐIỂN HÌNH (MM)
| Model | A | B | D (trục) | G | L Max | Z (trục rỗng) |
|---|---|---|---|---|---|---|
| CHA 35/2 | 265 | 35 | 19 | 8 | 300 | 20.5 mm |
| CHA 45/2 | 364 | 45 | 28 | 10 | 360 | 20.5 mm |
| CHA 60/2 | 498 | 70 | 38 | 12 | 410 | 28.5 mm |
| CHA 80/2 | 597 | 90 | 48 | 18 | 410 | 32.5 mm |
🔩 ƯU ĐIỂM Hộp Giảm Tốc CHIARAVALLI – Đại Lý Việt Nam
Vỏ nhôm hoặc gang đúc chất lượng cao – chống ăn mòn, tản nhiệt tốt
Vận hành êm, hệ số truyền đa dạng (i=5 đến >1000)
Dễ dàng lắp với motor điện CHIARAVALLI, SEW, Siemens
Có sẵn mặt bích B5/B14, trục đặc, trục rỗng, loại có chân đế
Tùy chọn bôi trơn bằng dầu bánh răng hoặc mỡ tùy môi trường
📧 Email: thach.phan@ngochuyduong.com | 📞 Zalo/Hotline: 0909 399 174
🏭 ỨNG DỤNG Hộp Giảm Tốc CHIARAVALLI – Đại Lý Việt Nam
Hệ thống băng tải, vít tải, gầu tải, thang máy
Máy đóng gói, chiết rót, dán nhãn, in date
Máy trộn bê tông, máy ép phân, hệ thống khuấy
Dây chuyền gỗ – dệt – thực phẩm – dược phẩm
Thiết bị nâng hạ, cửa cuốn công nghiệp, cổng trượt
📞 LIÊN HỆ BÁO GIÁ & TƯ VẤN KỸ THUẬT Hộp Giảm Tốc CHIARAVALLI – Đại Lý Việt Nam
CÔNG TY TNHH NGỌC HUY DƯƠNG – Đại diện chính thức của CHIARAVALLI Group SpA (Italy) tại Việt Nam
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📱 Zalo / Hotline kỹ thuật: 0909 399 174
