Cáp đo phản xạ miền thời gian GEOKON TDR-CBL – Giám sát chuyển động mái dốc theo chiều sâu

Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, cảm biến đo lường và giải pháp quan trắc tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Cáp đo phản xạ miền thời gian GEOKON Model TDR-CBL là cáp đồng trục chuyên dụng cho hệ thống quan trắc chuyển động đất đá và ổn định mái dốc bằng công nghệ TDR. Cáp được lắp đặt trong lỗ khoan và cố định bằng vữa. Khi khối đất hoặc đá biến dạng, cáp bị uốn hoặc cắt tại vùng trượt, tạo ra sự phản xạ có thể đo được trong tín hiệu TDR. Từ vị trí phản xạ, kỹ sư có thể xác định độ sâu và diễn biến của vùng chuyển động theo thời gian.

Công nghệ TDR đặc biệt hữu ích trong quan trắc mái dốc vì có thể phát hiện vị trí xảy ra biến dạng dọc theo toàn bộ tuyến cáp, thay vì chỉ đo tại một điểm cố định. GEOKON lưu ý rằng phương pháp này có thể xác định vị trí và diễn biến của chuyển động nhưng không trực tiếp xác định độ lớn hoặc tốc độ chuyển động.

Model TDR-CBL được sử dụng kết hợp với bộ ghi dữ liệu GeoNet 8910-TDR, tạo thành hệ thống quan trắc tự động, có khả năng thu thập dữ liệu từ xa. Trong các dự án cần đánh giá toàn diện hơn về ổn định mái dốc, hệ thống TDR có thể được sử dụng cùng inclinometer và piezometer để theo dõi đồng thời chuyển vị và áp lực nước lỗ rỗng.

GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật của Hoa Kỳ, có trụ sở tại Lebanon, New Hampshire và được đăng ký theo ISO 9001:2015. Hãng cung cấp các giải pháp quan trắc cho mái dốc, đập, hầm, mỏ, nền móng và nhiều công trình địa kỹ thuật khác.

Ngọc Huy Dương cung cấp cáp TDR-CBL GEOKON và các thiết bị liên quan, hỗ trợ lựa chọn chiều dài cáp, bộ ghi dữ liệu và cấu hình hệ thống theo yêu cầu dự án.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Cáp TDR GEOKON Model TDR-CBL

⚙️ Tính năng kỹ thuật nổi bật Cáp GEOKON TDR-CBL

• Giám sát vùng trượt theo chiều sâu: có thể xác định vị trí xuất hiện biến dạng dọc theo cáp trong lỗ khoan.
• Công nghệ phản xạ miền thời gian TDR: biến dạng uốn hoặc cắt của cáp tạo ra phản xạ trong tín hiệu, từ đó xác định vị trí xảy ra chuyển động.
• Theo dõi thời gian thực: khi kết hợp với bộ ghi dữ liệu phù hợp, hệ thống có thể phục vụ quan trắc tự động và từ xa.
• Bán kính uốn tối thiểu 50 mm: phù hợp với phương án lắp đặt trong lỗ khoan khi tuân thủ yêu cầu kỹ thuật.
• Tốc độ truyền 88%: thông số quan trọng khi thiết lập và phân tích hệ thống TDR.
• Đầu nối N-Type: đầu cáp sử dụng đầu nối N-Type đực; cáp pigtail sử dụng đầu nối N-Type cái sang BNC để kết nối với bộ ghi dữ liệu.
• Có thể lắp cùng thiết bị quan trắc khác: TDR-CBL có thể được lắp trong lỗ khoan cùng các thiết bị quan trắc khác, tùy thiết kế hệ thống.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Cáp GEOKON TDR-CBL

Các thông số trên được lấy từ trang sản phẩm và tài liệu kỹ thuật chính thức của GEOKON. Nhà sản xuất lưu ý thiết kế và thông số sản phẩm có thể được điều chỉnh trong quá trình cải tiến mà không cần thông báo trước.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Cáp GEOKON TDR-CBL

🧱 Kết cấu & đặc tính cáp – Phù hợp quan trắc địa kỹ thuật Cáp TDR GEOKON

TDR-CBL là cáp đồng trục 50 Ω được thiết kế để truyền và nhận tín hiệu phản xạ trong hệ thống đo TDR. Theo tài liệu GEOKON, lõi dẫn điện có đường kính 4,8 mm, sử dụng dây nhôm bọc đồng hoặc đồng. Đường kính ngoài của vỏ cáp là 15,9 mm, với khối lượng khoảng 24 kg trên mỗi 100 m cáp.

Bán kính uốn tối thiểu của cáp là 50 mm. Đây là thông số cần được lưu ý trong quá trình vận chuyển, bố trí và lắp đặt nhằm tránh uốn cáp vượt quá giới hạn kỹ thuật.

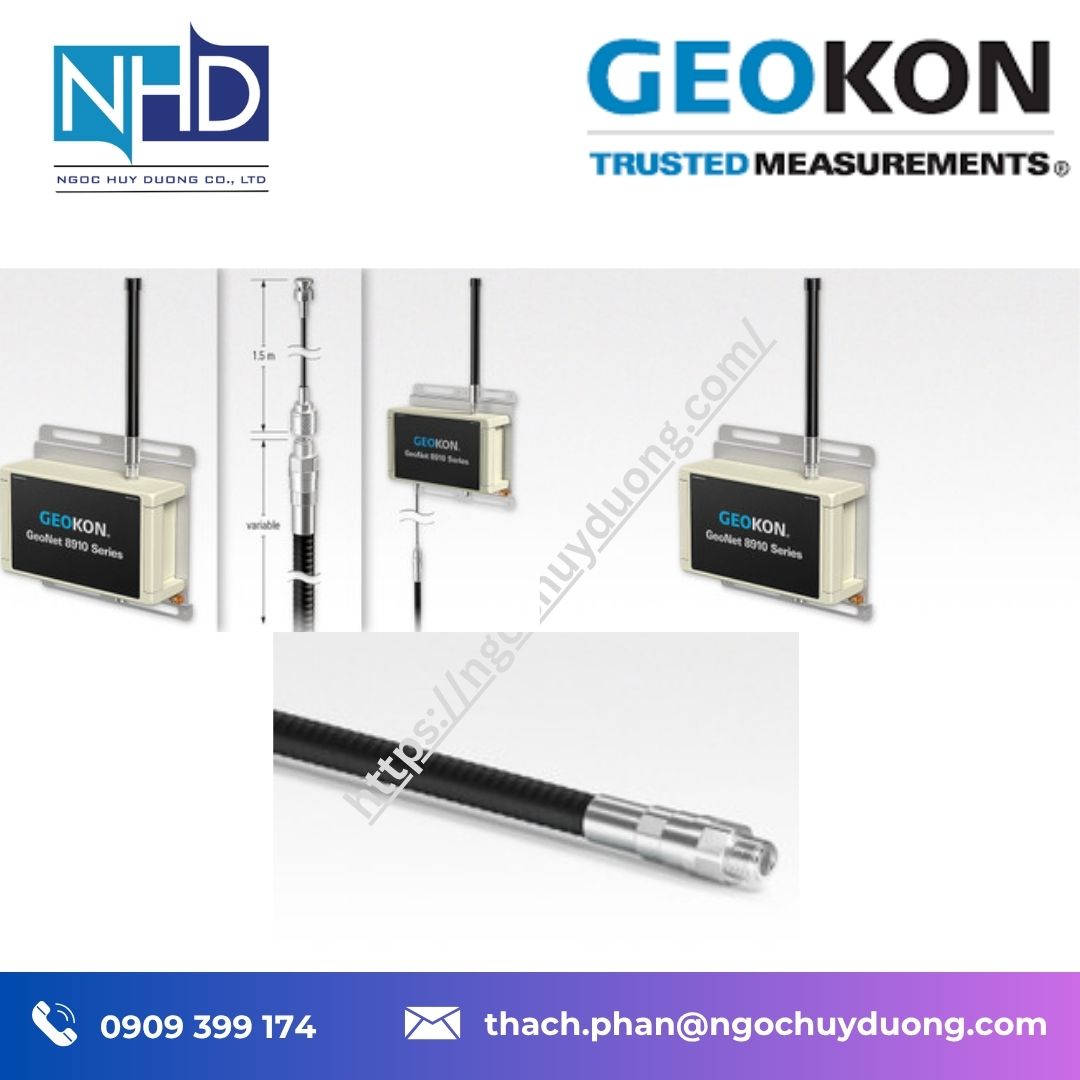

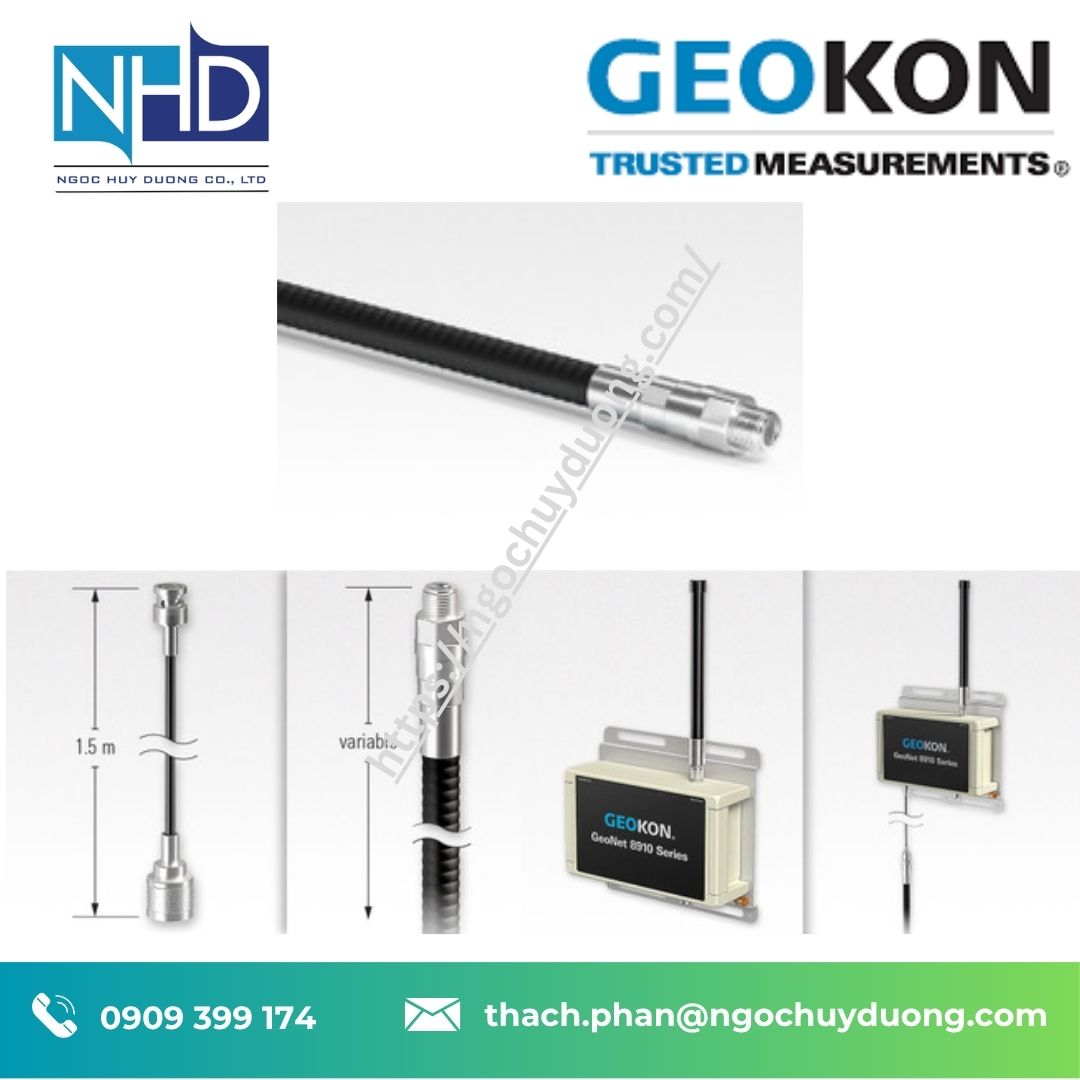

Cáp được kết nối với hệ thống thông qua đầu N-Type đực. Để kết nối với bộ ghi dữ liệu 8910-TDR, GEOKON sử dụng cáp TDR-PIGTAIL dài 1,5 m, một đầu N-Type cái và một đầu BNC. Hướng dẫn lắp đặt của GEOKON yêu cầu nối đầu N-Type của pigtail với cáp TDR-CBL, sau đó nối đầu BNC của pigtail vào bộ ghi TDR.

🔁 Tương thích – Kết nối – Mở rộng GEOKON TDR-CBL

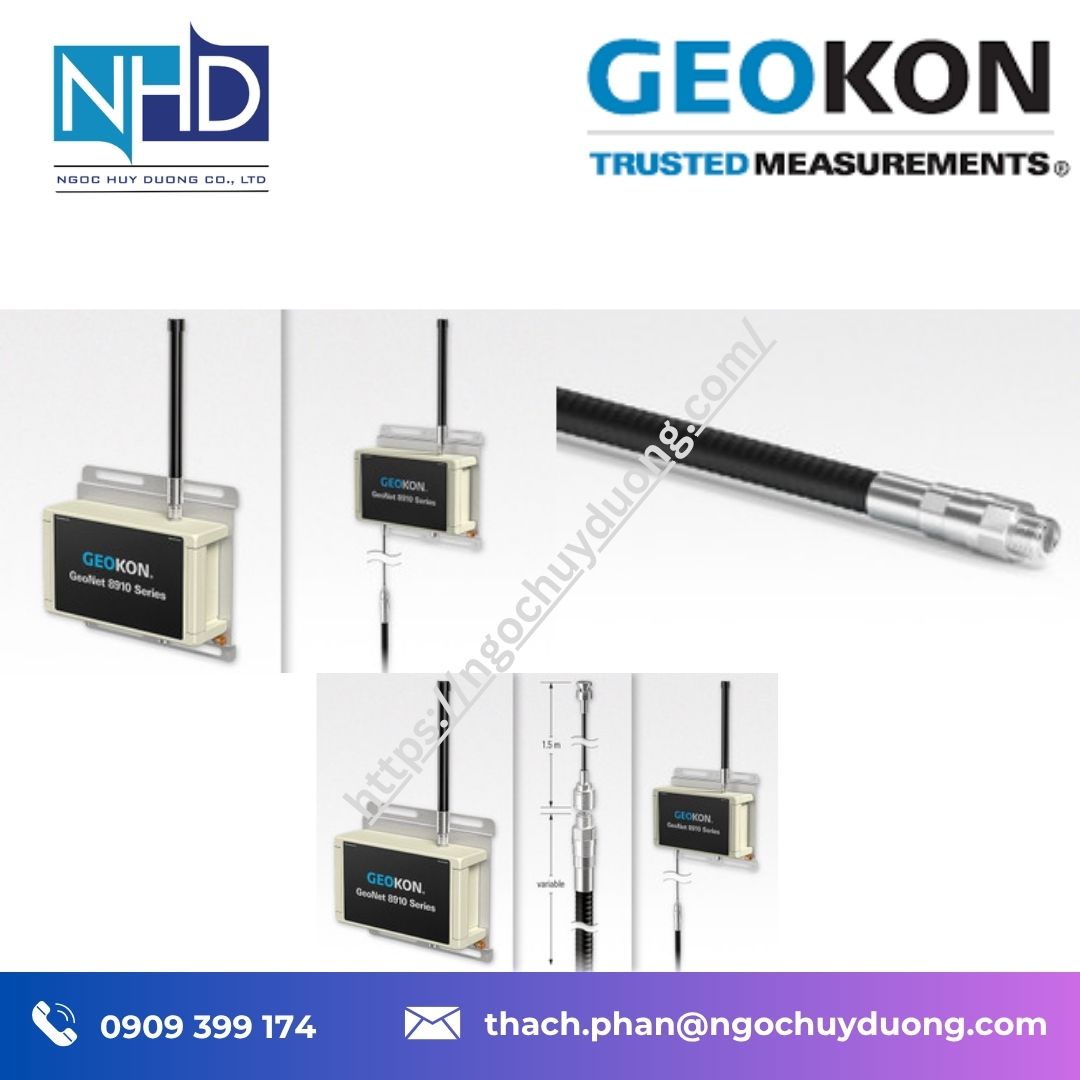

Model TDR-CBL được thiết kế để sử dụng cùng GeoNet Wireless LoRa TDR Data Logger Model 8910-TDR. Đây là bộ ghi dữ liệu chuyên dụng dành cho cáp TDR-CBL, giúp thu thập và truyền dữ liệu quan trắc trong hệ thống giám sát mái dốc.

Bộ ghi 8910-TDR sử dụng công nghệ LoRa/LoRaWAN, có khả năng truyền dữ liệu qua mạng vô tuyến đến hệ thống thu thập dữ liệu. Theo thông số GEOKON, hệ thống 8910-TDR có phạm vi đo lên tới 4 km ở 100% VOP, tùy điều kiện và cấu hình thực tế.

TDR-CBL cũng có thể được tích hợp trong hệ thống quan trắc kết hợp với inclinometer và piezometer. Cách tiếp cận này cho phép đánh giá đồng thời vị trí chuyển động, chuyển vị và điều kiện áp lực nước trong khối đất, giúp nâng cao khả năng đánh giá ổn định mái dốc.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Cáp đo TDR GEOKON TDR-CBL

TDR-CBL được phát triển chủ yếu cho các hệ thống quan trắc địa kỹ thuật, đặc biệt:

• Quan trắc ổn định mái dốc: phát hiện vị trí có khả năng hình thành hoặc phát triển vùng trượt.
• Mái taluy đường bộ và đường sắt: theo dõi biến dạng đất đá dọc theo các khu vực có nguy cơ mất ổn định.
• Đập đất và nền đắp: giám sát chuyển động trong thân đập hoặc khối đất đắp.
• Khu vực khai thác mỏ: theo dõi biến dạng khối đất đá và các vùng có nguy cơ trượt.
• Công trình địa kỹ thuật: sử dụng trong các lỗ khoan cần xác định vị trí biến dạng theo chiều sâu.
• Hệ thống cảnh báo sớm: khi kết hợp TDR-CBL với bộ ghi dữ liệu 8910-TDR và nền tảng thu thập dữ liệu, có thể xây dựng hệ thống quan trắc tự động.

TDR đặc biệt hữu ích khi kỹ sư cần xác định vị trí và diễn biến của vùng biến dạng thay vì chỉ quan trắc một điểm riêng lẻ. Tuy nhiên, dữ liệu TDR không trực tiếp cung cấp độ lớn hoặc tốc độ chuyển động; vì vậy trong các dự án quan trọng nên kết hợp với các phương pháp đo khác để đánh giá đầy đủ trạng thái mái dốc.

📞 Gọi tư vấn theo ngành: 0909 399 174 – GEOKON TDR-CBL

💡 Tại sao nên mua Cáp GEOKON TDR-CBL tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và đo lường.
• Tư vấn lựa chọn cáp TDR, bộ ghi dữ liệu và phụ kiện kết nối phù hợp.
• Hỗ trợ xây dựng cấu hình quan trắc mái dốc theo yêu cầu dự án.
• Cam kết sản phẩm chính hãng, hỗ trợ hồ sơ kỹ thuật và chứng từ theo yêu cầu.
• Hỗ trợ kỹ thuật cho chủ đầu tư, đơn vị EPC, nhà thầu và kỹ sư địa kỹ thuật.
• Hỗ trợ kết nối TDR-CBL với bộ ghi dữ liệu GeoNet 8910-TDR.
• Hỗ trợ sau bán hàng trên toàn quốc.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật GEOKON TDR-CBL

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Cáp đo phản xạ miền thời gian GEOKON TDR-CBL, vui lòng liên hệ Ngọc Huy Dương để được hỗ trợ lựa chọn chiều dài cáp, bộ ghi dữ liệu, cáp pigtail và phương án lắp đặt phù hợp với hệ thống quan trắc.

🧩 Phiên bản & Mã sản phẩm GEOKON TDR-CBL

Mã sản phẩm: GEOKON TDR-CBL
Tên sản phẩm: Time Domain Reflectometry Cable
Loại: Cáp đồng trục đo phản xạ miền thời gian
Đầu nối cáp: N-Type đực
Pigtail: TDR-PIGTAIL, N-Type cái sang BNC, dài 1,5 m
Bộ ghi dữ liệu tương thích: GEOKON 8910-TDR
Công nghệ truyền dữ liệu của hệ thống: LoRa/LoRaWAN khi sử dụng với GeoNet 8910-TDR.

📩 Bạn cần bảng model GEOKON TDR-CBL đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Cáp đo TDR GEOKON TDR-CBL

1. GEOKON TDR-CBL dùng để làm gì?
TDR-CBL được sử dụng trong hệ thống phản xạ miền thời gian để phát hiện và xác định vị trí chuyển động của đất đá, đặc biệt là chuyển động dọc theo các mặt trượt tiềm năng trong mái dốc.

2. TDR-CBL hoạt động như thế nào?
Cáp được lắp trong lỗ khoan và cố định bằng vữa. Khi đất đá biến dạng, cáp bị uốn hoặc cắt, tạo ra phản xạ trong tín hiệu TDR. Phân tích phản xạ cho phép xác định độ sâu và diễn biến của vùng chuyển động.

3. TDR-CBL có đo trực tiếp độ lớn chuyển động không?
Không. Theo GEOKON, TDR có thể xác định độ sâu và diễn biến của chuyển động, nhưng không trực tiếp xác định độ lớn hoặc tốc độ chuyển động.

4. TDR-CBL kết nối với bộ ghi dữ liệu nào?
TDR-CBL được thiết kế để sử dụng với GeoNet Wireless LoRa TDR Data Logger Model 8910-TDR. Cáp TDR-CBL kết nối với bộ ghi thông qua cáp TDR-PIGTAIL.

5. Bán kính uốn tối thiểu của TDR-CBL là bao nhiêu?
Bán kính uốn tối thiểu được GEOKON công bố là 50 mm. Khi lắp đặt cần đảm bảo cáp không bị uốn vượt quá giới hạn này.
