📌 1. Giới thiệu tổng quan bộ truyền động khí nén KINGACT JHA0012

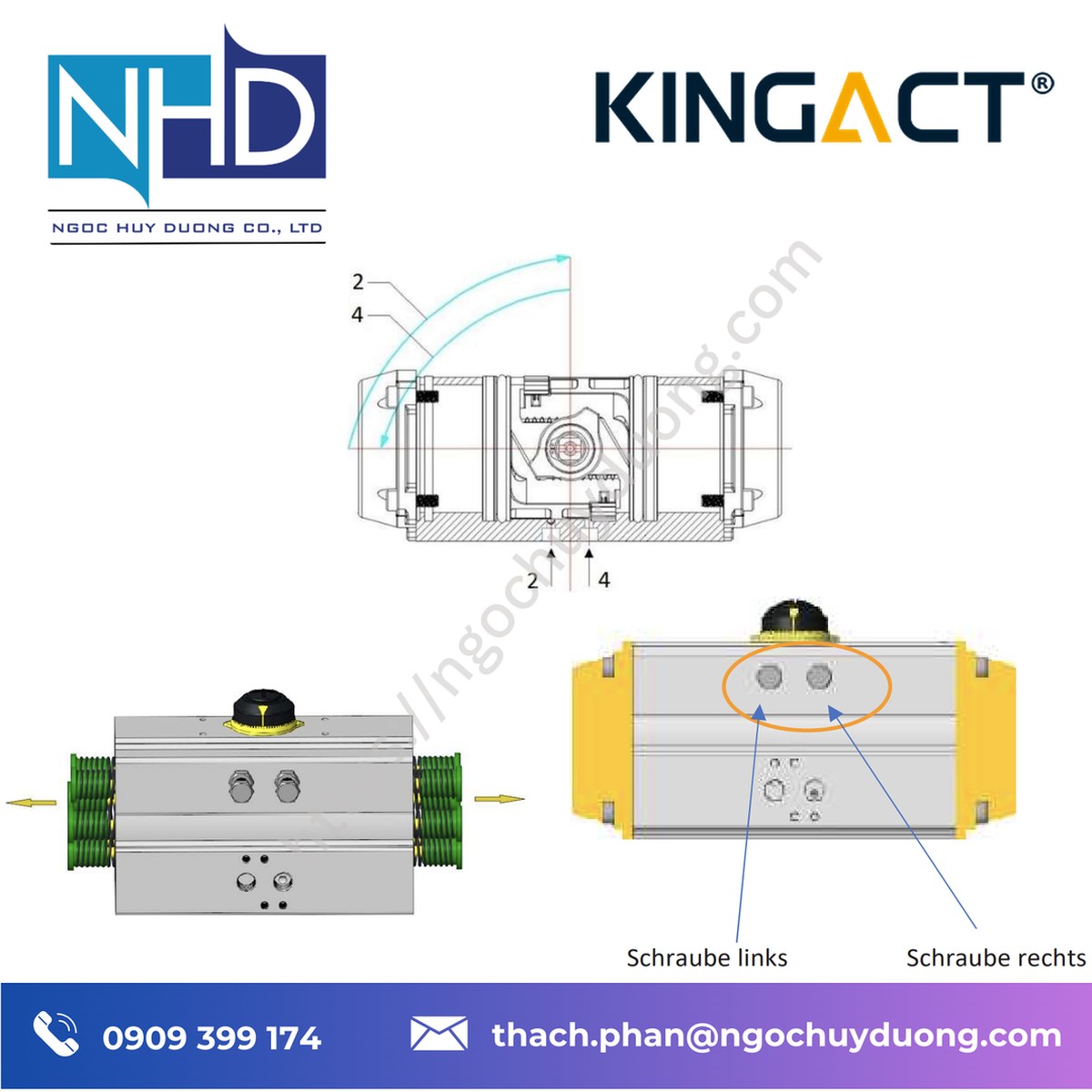

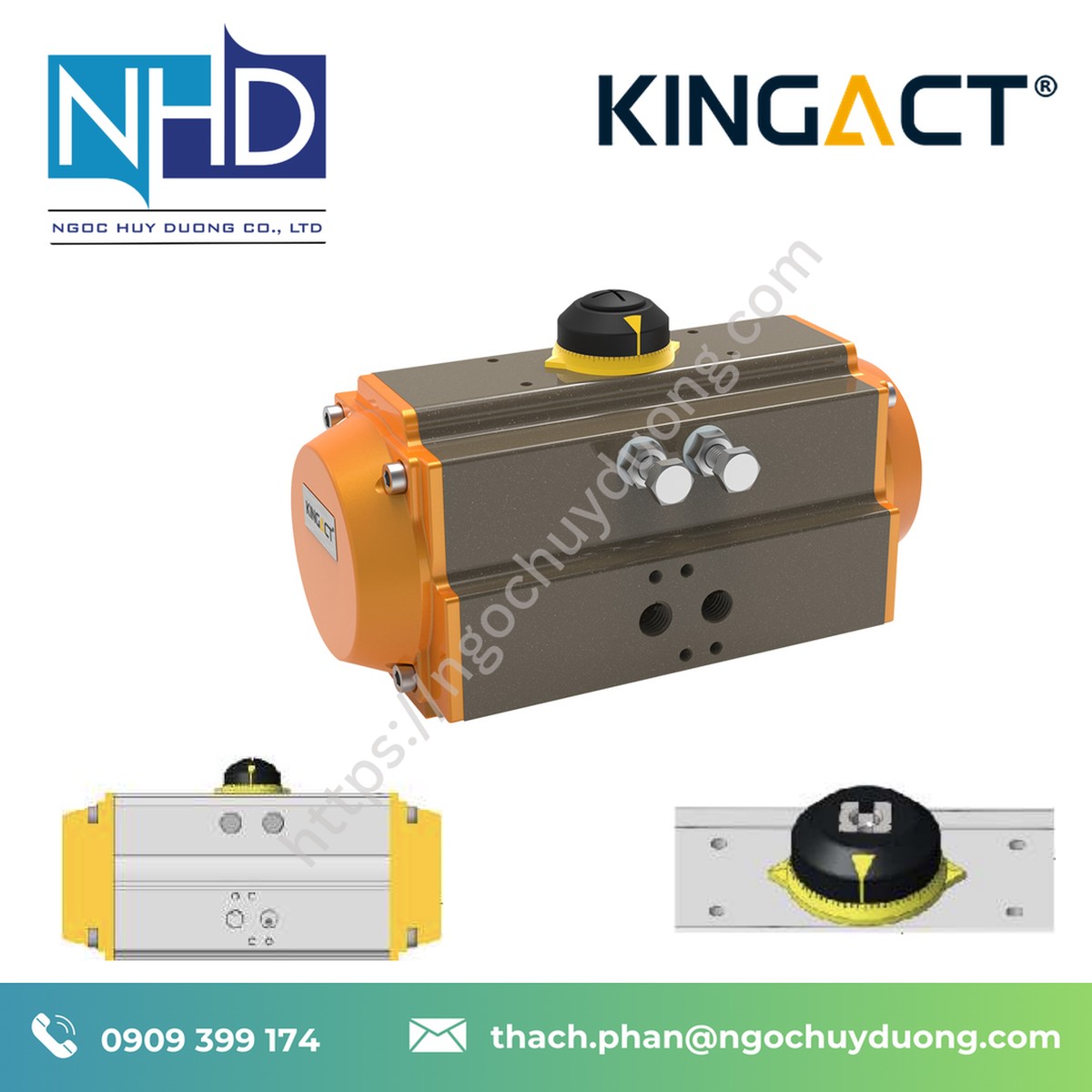

Bộ truyền động khí nén KINGACT JHA0012 là thiết bị truyền động quay sử dụng khí nén, được thiết kế để điều khiển đóng mở các loại van công nghiệp có cơ cấu vận hành theo góc quay. Sản phẩm sử dụng cơ cấu thanh răng – bánh răng, chuyển đổi chuyển động tịnh tiến của piston thành chuyển động quay tại trục đầu ra, giúp tự động hóa hoạt động của van trong hệ thống đường ống và dây chuyền sản xuất.

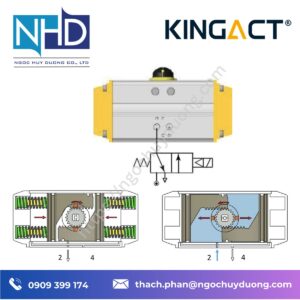

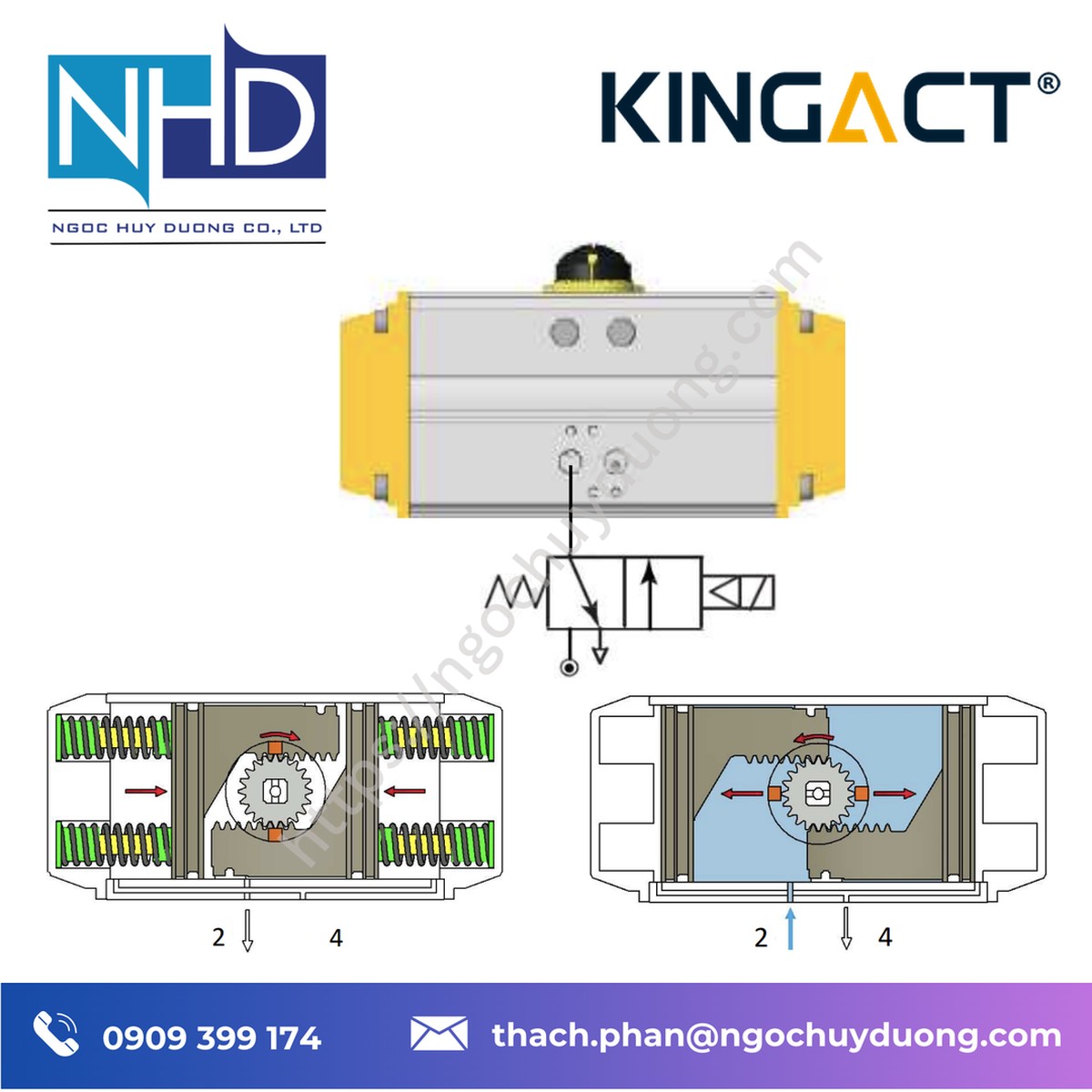

Dòng JHA0012 có hai cấu hình chính là JHA0012DA tác động kép và JHA0012SR tác động đơn, hồi vị bằng lò xo. Cấu hình tác động kép sử dụng khí nén để điều khiển hai chiều quay, trong khi cấu hình hồi vị lò xo sử dụng khí nén theo một chiều và lực lò xo để đưa cơ cấu về vị trí thiết kế khi mất nguồn khí. Việc lựa chọn cấu hình phù hợp phụ thuộc vào yêu cầu vận hành, trạng thái an toàn mong muốn và mô-men đóng mở của van.

Thiết bị phù hợp để tích hợp với van bi, van bướm, van nút và các loại van quay góc khác. Khi lựa chọn bộ truyền động, kỹ sư cần đối chiếu mô-men yêu cầu của van, áp suất khí cấp, tiêu chuẩn lắp đặt và điều kiện làm việc thực tế.

KINGACT là tên thương hiệu thể hiện trên tài liệu sản phẩm được tham chiếu. Ngọc Huy Dương hỗ trợ khách hàng tra cứu cấu hình, kiểm tra thông số và lựa chọn thiết bị phù hợp với hệ thống. Thông tin về tình trạng phân phối chính thức, chứng từ CO/CQ và điều kiện bảo hành cần được xác nhận theo từng đơn hàng.

⚙️ 2. Tính năng kỹ thuật nổi bật của KINGACT JHA0012

• Cơ cấu thanh răng – bánh răng: Chuyển chuyển động của piston thành chuyển động quay, phù hợp với các ứng dụng điều khiển van quay góc.
• Hai phương án vận hành: JHA0012DA dùng cơ chế tác động kép; JHA0012SR sử dụng lò xo hồi vị, đáp ứng các yêu cầu điều khiển khác nhau.
• Mô-men đầu ra theo áp suất: Với phiên bản JHA0012DA, mô-men được công bố tăng từ 5 Nm tại 2 bar lên 19 Nm tại 8 bar. Cần đối chiếu bảng mô-men của đúng phiên bản khi chọn thiết bị.
• Giao diện lắp đặt theo tiêu chuẩn: Mặt bích và đầu dẫn động được thiết kế theo ISO 5211; giao diện lắp van điện từ sử dụng chuẩn NAMUR, hỗ trợ tích hợp phụ kiện điều khiển tương thích.
• Kết cấu gọn: Khối lượng tham khảo khoảng 0,95 kg đối với phiên bản tác động kép và 1,05 kg đối với phiên bản hồi vị lò xo, thuận tiện cho việc bố trí trên cụm van.

Các giá trị trên được sử dụng để tham khảo lựa chọn ban đầu. Mô-men thực tế còn phụ thuộc cấu hình, áp suất khí cấp và điều kiện làm việc của hệ thống.

📋 3. Thông số kỹ thuật tiêu chuẩn KINGACT JHA0012

Lưu ý: Các thông số dung tích khí được trình bày theo bảng dữ liệu của nhà sản xuất. Áp suất vận hành và mô-men cần được xác nhận theo đúng bảng thông số của phiên bản đặt hàng; không nên suy ra giới hạn làm việc chỉ từ một giá trị riêng lẻ.

• KingAct JHA0012
• KingAct JHA0020
• KingAct JHA0035
• KingAct JHA0050
• KingAct JHA0075
• KingAct JHA0110
• KingAct JHA0160
• KingAct JHA0255
• KingAct JHA0435
• KingAct JHA0665
• KingAct JHA1000
• KingAct JHA1200
• KingAct JHA1800
• KingAct JHA2700
• KingAct JHA3800
• KingAct JHA5700
• KingAct JHA8000

⚡ 4. Vật liệu và kết cấu – Độ bền vận hành

Tài liệu kỹ thuật của dòng JHA mô tả cơ cấu truyền động thanh răng – bánh răng và các giao diện lắp đặt theo tiêu chuẩn công nghiệp. Đối với thiết bị thuộc dòng này, vật liệu thân, xử lý bề mặt, vật liệu piston, bánh răng và nắp đầu cần được xác nhận theo đúng cấu hình cung cấp, vì các tùy chọn vật liệu và lớp phủ có thể khác nhau giữa các phiên bản.

Khi đánh giá độ bền, nên xem xét chất lượng khí nén, độ ẩm, bụi, nhiệt độ môi trường, tần suất đóng mở và tải thực tế của van. Khí nén cần được xử lý phù hợp với yêu cầu của nhà sản xuất. Trong môi trường có hóa chất ăn mòn, độ ẩm cao hoặc nguy cơ cháy nổ, cần xác minh riêng cấp bảo vệ, vật liệu, chứng nhận và tùy chọn phù hợp trước khi đưa thiết bị vào vận hành.

🔄 5. Tương thíchthay thế và mở rộng hệ thống

KINGACT JHA0012 có thể được xem xét lắp đặt với van bi, van bướm hoặc van nút có cơ cấu quay tương thích. Khả năng lắp trực tiếp cần dựa trên kích thước mặt bích, kiểu đầu trục, mô-men vận hành và hành trình của van. Việc cùng sử dụng chuẩn ISO 5211 không đồng nghĩa mọi tổ hợp van và bộ truyền động đều tương thích hoàn toàn.

Để tự động hóa hệ thống, người dùng có thể kiểm tra khả năng kết hợp với van điện từ, công tắc hành trình hoặc phụ kiện giám sát vị trí. Cần đối chiếu giao diện NAMUR, kiểu điều khiển, điện áp cuộn coil và yêu cầu tín hiệu phản hồi của hệ thống trước khi đặt mua. Khi thay thế thiết bị đang sử dụng, nên cung cấp mã bộ truyền động hiện tại, mã van và thông tin áp suất khí để được kiểm tra cấu hình.

🎯 6. Ứng dụng thực tế của bộ truyền động khí nén KINGACT JHA0012

• Nhà máy sản xuất: Tự động hóa thao tác đóng mở van trên các tuyến cấp và xả lưu chất.
• Hệ thống xử lý nước: Điều khiển van bi hoặc van bướm tại các nhánh đường ống phù hợp.
• Dây chuyền thực phẩm và đồ uống: Tích hợp vào cụm van khi vật liệu và điều kiện vệ sinh đáp ứng yêu cầu ứng dụng.
• Nhà máy hóa chất: Điều khiển van trong hệ thống vận chuyển lưu chất sau khi xác minh khả năng tương thích vật liệu và yêu cầu an toàn.
• Hệ thống tiện ích công nghiệp: Hỗ trợ điều khiển van quay góc trong các cụm đường ống và thiết bị phụ trợ.

Gọi tư vấn lựa chọn thiết bị theo ứng dụng: 0909 399 174.

🧭 7. Tại sao nên liên hệ Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương cung cấp giải pháp thiết bị công nghiệp cho nhà máy, kỹ sư thiết kế, bộ phận bảo trì và nhà thầu. Đội ngũ tư vấn hỗ trợ rà soát yêu cầu kỹ thuật, đối chiếu mã sản phẩm, kiểm tra giao diện lắp đặt và lựa chọn cấu hình theo điều kiện vận hành thực tế.

• Tư vấn lựa chọn phiên bản tác động kép hoặc hồi vị lò xo.
• Hỗ trợ kiểm tra mô-men, áp suất khí và khả năng tương thích với van.
• Trao đổi về báo giá, thời gian cung ứng và hồ sơ sản phẩm theo đơn hàng.
• Hỗ trợ kỹ thuật trong quá trình lựa chọn và tích hợp thiết bị.

✅ 8. Liên hệ đặt hàng và tư vấn kỹ thuật

Để lựa chọn đúng bộ truyền động khí nén KINGACT JHA0012, khách hàng nên chuẩn bị loại van, mô-men yêu cầu, áp suất khí cấp, chế độ tác động và điều kiện môi trường. Những dữ liệu này giúp hạn chế sai lệch khi chọn thiết bị và hỗ trợ quá trình tích hợp vận hành.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

🧩 9. Phiên bản và mã sản phẩm

Các mã phiên bản được thể hiện trong tài liệu kỹ thuật gồm:

• JHA0012DA – bộ truyền động khí nén tác động kép.
• JHA0012SR – bộ truyền động khí nén tác động đơn, hồi vị lò xo.

Khi yêu cầu báo giá, vui lòng xác nhận đầy đủ mã phiên bản và thông số lắp đặt. Liên hệ thach.phan@ngochuyduong.com để được hỗ trợ tra cứu tài liệu và cấu hình.

🧩 10. Câu hỏi thường gặp về KINGACT JHA0012

KINGACT JHA0012 dùng để làm gì?

Thiết bị chuyển năng lượng khí nén thành chuyển động quay để điều khiển các loại van quay góc như van bi, van bướm và van nút tương thích.

JHA0012DA và JHA0012SR khác nhau thế nào?

JHA0012DA là loại tác động kép, sử dụng khí nén để điều khiển hai chiều. JHA0012SR là loại tác động đơn có lò xo hồi vị.

Mô-men đầu ra của JHA0012DA là bao nhiêu?

Theo bảng dữ liệu, mô-men đầu ra thay đổi theo áp suất cấp, từ 5 Nm tại 2 bar đến 19 Nm tại 8 bar. Cần kiểm tra điều kiện thực tế trước khi lựa chọn.

Thiết bị có lắp được với mọi loại van không?

Không. Cần kiểm tra tiêu chuẩn mặt bích, kiểu trục, mô-men yêu cầu và hành trình để xác nhận khả năng lắp đặt.

Cần cung cấp thông tin gì khi yêu cầu báo giá?

Nên cung cấp mã phiên bản, loại van, áp suất khí, mô-men yêu cầu, chế độ tác động và thông tin về phụ kiện điều khiển nếu có.
