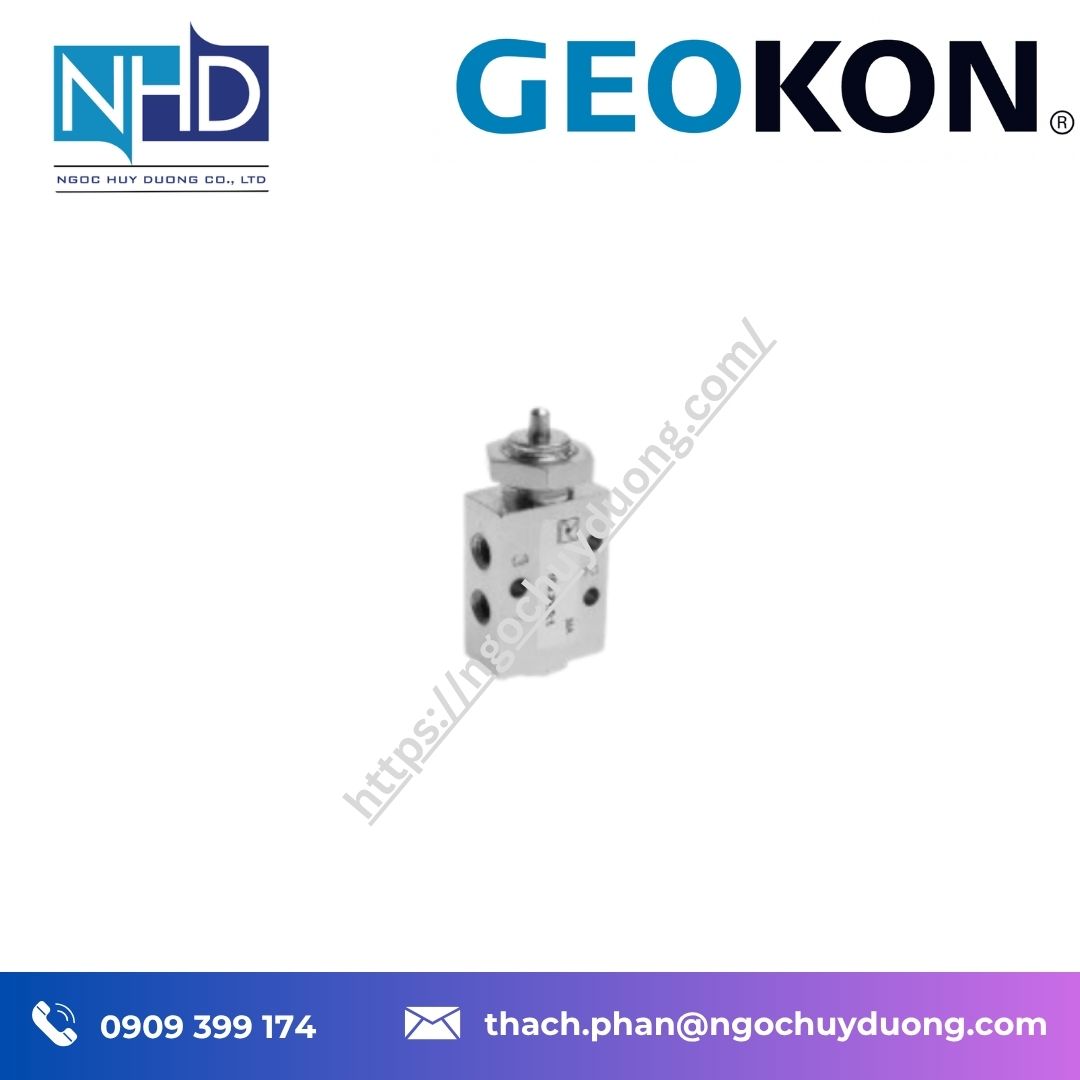

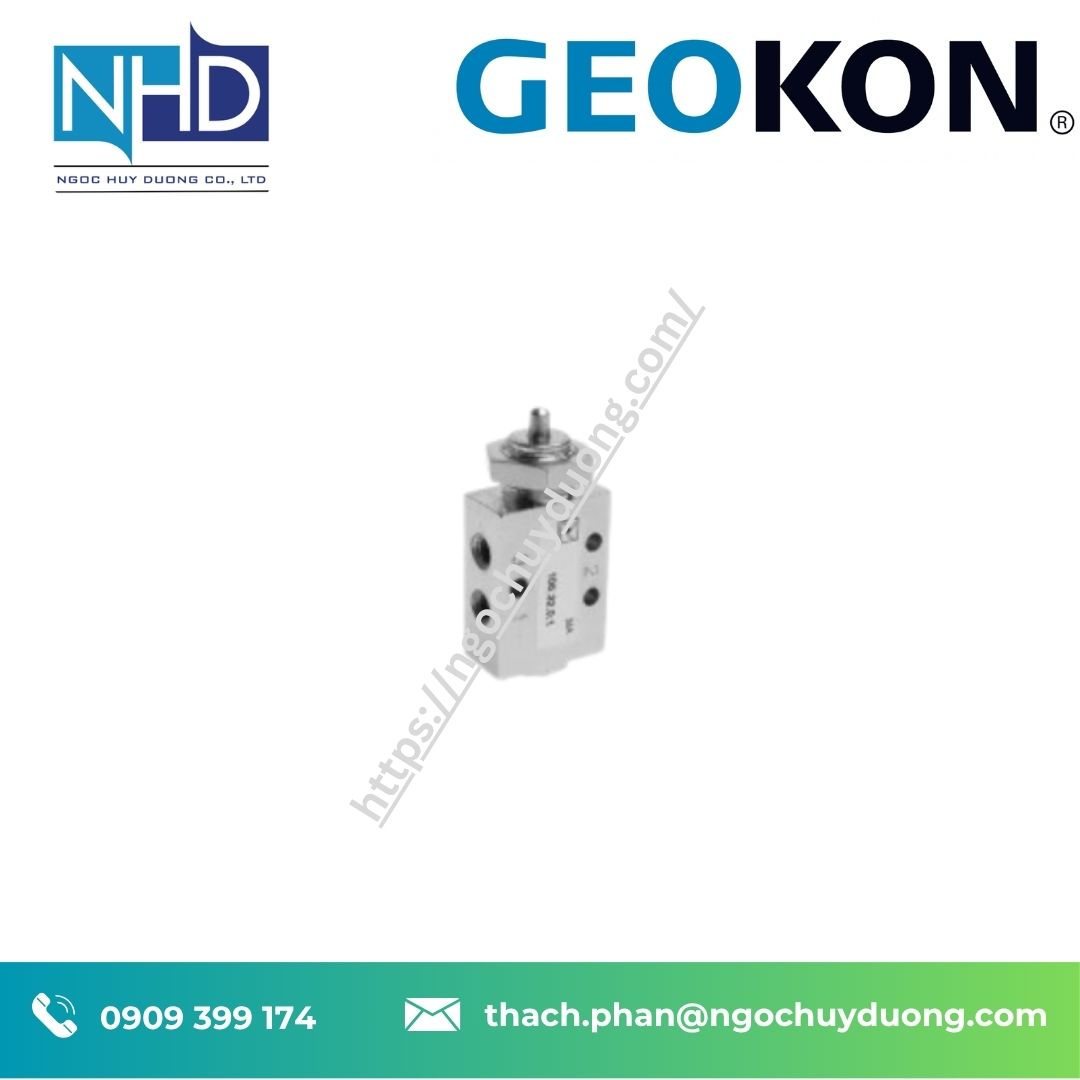

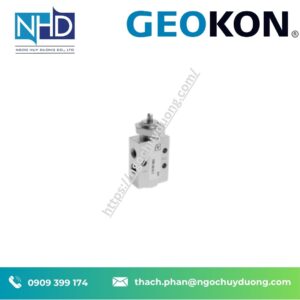

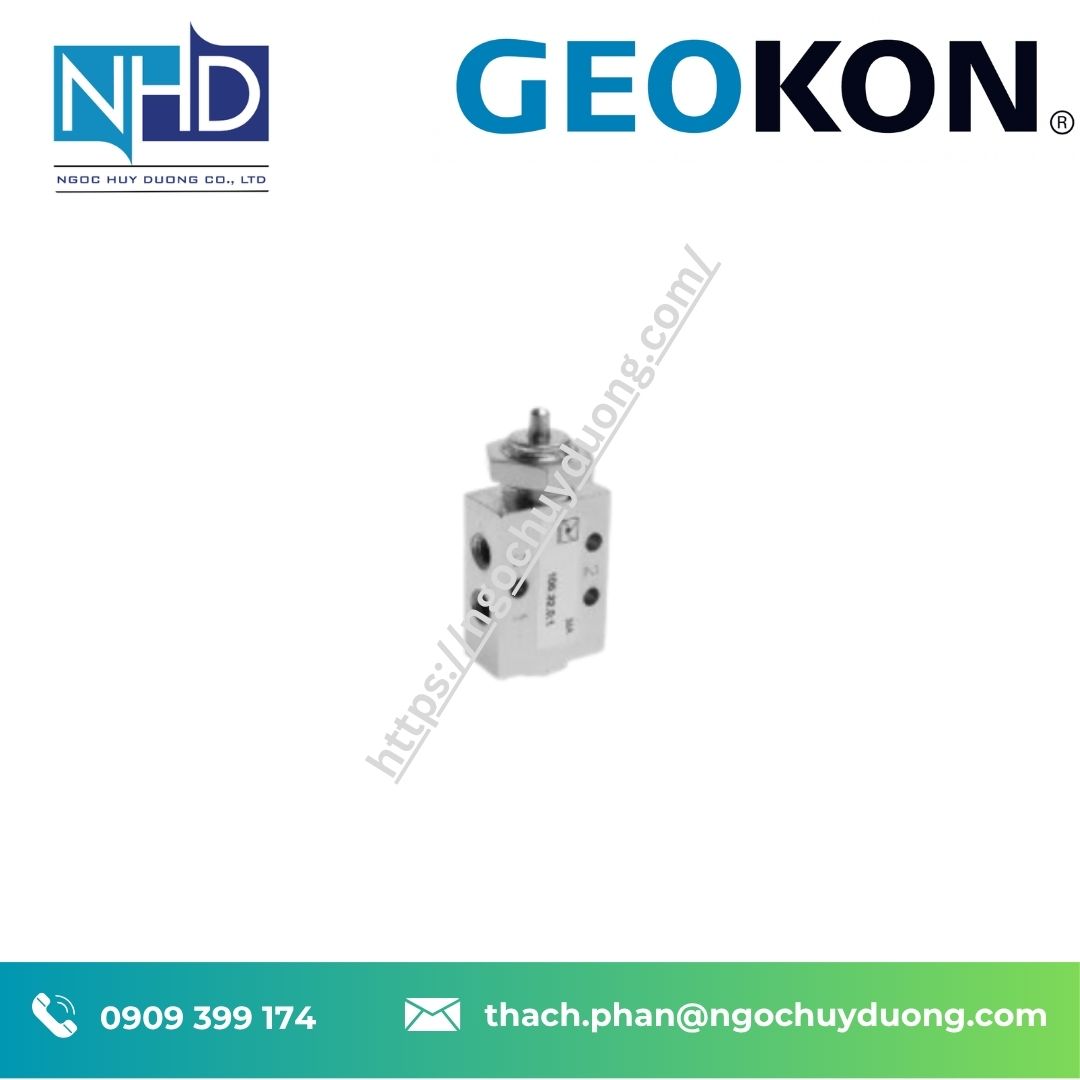

Van khí nén Pneumax 105 Series – Van cỡ nhỏ 3/2, 5/2 kết nối M5, lưu lượng 120 Nl/min
Pneumax 105 Series là dòng van khí nén cỡ nhỏ dạng con trượt với nhiều phương thức điều khiển cơ khí, bằng tay và bằng khí nén. Sản phẩm được thiết kế cho các hệ thống tự động hóa cần kích thước nhỏ gọn, cổng kết nối M5 và khả năng chuyển trạng thái ổn định.
Theo tài liệu danh mục của Pneumax, dòng van có các cấu hình chính 3/2 và 5/2, lưu lượng danh nghĩa 120 Nl/min tại 6 bar với Δp = 1 bar, đường kính lỗ khí 2,5 mm, áp suất làm việc tối đa 10 bar và nhiệt độ tiêu chuẩn từ −5°C đến +70°C.
Một đặc điểm đáng chú ý của Pneumax 105 Series là kết cấu con trượt cân bằng áp suất, kết hợp thân nhôm và nhiều kiểu cơ cấu tác động. Nhờ đó, thiết bị có thể được sử dụng trong các mạch điều khiển xi lanh, logic khí nén, bảng điều khiển, đồ gá và nhiều cơ cấu tự động khác.
CÔNG TY TNHH NGỌC HUY DƯƠNG
Trang web: www.ngochuyduong.com
Điện thoại: 0909 527562
Thư điện tử: khoiphong@ngochuyduong.com
Pneumax 105 Series là gì?
Pneumax 105 Series thuộc nhóm van kiểu con trượt trong danh mục phân phối khí của Pneumax.
Đây là dòng van con trượt cỡ nhỏ sử dụng cổng M5 và có nhiều kiểu điều khiển khác nhau. Điểm kỹ thuật nổi bật nằm ở thiết kế con trượt cân bằng áp suất.
Khi con trượt dịch chuyển, các cổng khí được đóng tách hoặc thông nối theo trạng thái yêu cầu. Thiết kế cân bằng giúp hạn chế ảnh hưởng trực tiếp của áp suất đầu vào lên chuyển động của con trượt.
Nhờ cấu trúc này, Pneumax 105 Series có thể được sử dụng linh hoạt:
- Cấu hình 3/2 có thể bố trí thường đóng hoặc thường mở.
- Cấu hình 5/2 phù hợp với các cơ cấu chấp hành hai chiều.
- Các cổng 3 và 5 có thể làm việc với các mức áp suất khác nhau trong mạch khí phù hợp.
- Có nhiều cơ cấu tác động cơ khí, bằng tay và bằng khí nén.
- Có thể tích hợp vào nhiều dạng mạch khí nén khác nhau.
Thông số kỹ thuật Pneumax 105 Series
| Thông số kỹ thuật | Giá trị |
|---|---|
| Loại van | Van con trượt cỡ nhỏ |
| Cấu hình chính | 3/2, 5/2 |
| Môi chất | Khí nén đã lọc |
| Áp suất làm việc tối đa | 10 bar |
| Nhiệt độ làm việc | −5°C đến +70°C |
| Lưu lượng tại 6 bar, Δp = 1 bar | 120 Nl/min |
| Đường kính lỗ khí | 2,5 mm |
| Cổng làm việc | M5 |
| Cổng điều khiển khí | M5 đối với phiên bản điều khiển bằng khí nén |
| Áp suất điều khiển tối thiểu | 2,5 bar |
| Thân van | Nhôm |
| Vòng cách | Nhựa kỹ thuật |
| Gioăng làm kín | NBR |
| Con trượt | Thép |
| Lò xo | Thép lò xo |
| Tuổi thọ trung bình | Khoảng 15 triệu chu kỳ |
Các thông số trên được Pneumax công bố trong Danh mục tổng hợp năm 2025.
Khi lựa chọn Pneumax 105 Series, không nên chỉ dựa vào một thông số riêng lẻ. Lưu lượng, áp suất, cơ cấu tác động, chức năng khí nén, đầu nối và điều kiện môi trường cần được kiểm tra đồng thời.
Lưu lượng Pneumax 105 Series – 120 Nl/min
Lưu lượng danh nghĩa được công bố:
120 Nl/min tại 6 bar với Δp = 1 bar.
Mức lưu lượng này cao hơn 90 Nl/min của Pneumax 104 Series.
Nhờ đó, Pneumax 105 Series có thể phù hợp hơn trong các ứng dụng:
- Xi lanh yêu cầu lưu lượng lớn hơn.
- Cơ cấu cần tốc độ chuyển động cao hơn.
- Đường khí tương đối dài.
- Hệ thống muốn hạn chế sụt áp qua van.
- Máy đã sử dụng đầu nối M5.
Tuy nhiên, 120 Nl/min không có nghĩa van sẽ phù hợp với mọi cơ cấu chấp hành nhỏ.
Khi tính chọn Pneumax 105 Series, kỹ sư vẫn cần xem xét:
- Đường kính xi lanh.
- Hành trình.
- Tần suất chu kỳ.
- Tốc độ chuyển động.
- Áp suất cấp.
- Chiều dài ống khí.
- Đường kính ống khí.
- Số đầu nối.
- Tổn thất áp suất trong mạch khí.
Việc lựa chọn đúng lưu lượng giúp cơ cấu chấp hành đạt tốc độ yêu cầu mà không phải sử dụng van quá lớn hoặc tạo tổn thất năng lượng không cần thiết.
Kết nối M5 của Pneumax 105 Series
Các cổng làm việc sử dụng:
M5.
Đây là điểm khác biệt đáng chú ý so với Pneumax 104 Series, vốn sử dụng đầu nối nhanh tích hợp cho ống khí Ø4 mm.
Với Pneumax 105 Series, cấu hình kết nối có thể hiểu đơn giản:
Van → cổng M5 → đầu nối → ống khí
Người thiết kế có thể lựa chọn:
- Đầu nối thẳng.
- Đầu nối góc.
- Đầu nối nhanh.
- Đường kính ống phù hợp.
- Hướng bố trí ống khí theo kết cấu máy.
Cổng ren giúp người dùng linh hoạt hơn khi cần thay đổi đầu nối hoặc khi hệ thống nhà máy đã tiêu chuẩn hóa M5.
Con trượt cân bằng áp suất trên Pneumax 105 Series
Kết cấu con trượt cân bằng áp suất là một trong những đặc điểm kỹ thuật quan trọng nhất của sản phẩm.
Trong một số van con trượt thông thường, chênh lệch áp suất trên các bề mặt của con trượt có thể tạo lực ảnh hưởng đến chuyển động.
Pneumax 105 Series được thiết kế để con trượt cân bằng tốt hơn trước tác động của áp suất đầu vào.
Theo mô tả của nhà sản xuất, con trượt có thể dịch chuyển và cô lập các kết nối mà không bị ảnh hưởng trực tiếp bởi áp suất đầu vào theo cách một thiết kế không cân bằng có thể gặp phải.
Đặc tính này hữu ích trong:
- Mạch khí có áp suất biến đổi.
- Hệ thống sử dụng nhiều nguồn áp.
- Logic khí nén.
- Các vị trí cần chuyển trạng thái ổn định.
- Mạch sử dụng cổng xả theo cấu hình đặc biệt.
Cấu hình 3/2 của Pneumax 105 Series
Phiên bản 3/2 có thể được bố trí theo:
- Thường đóng – N.C.
- Thường mở – N.O.
3/2 thường đóng
Ở trạng thái nghỉ:
Nguồn cấp bị chặn.
Khi cơ cấu tác động được kích hoạt:
Nguồn khí nén → cổng làm việc.
Cấu hình này thường phù hợp với:
- Xi lanh tác động đơn.
- Tín hiệu điều khiển bằng khí nén.
- Thổi khí.
- Kẹp.
- Đường tín hiệu khí nén.
3/2 thường mở
Ở trạng thái nghỉ, nguồn khí được nối tới cổng ra.
Khi van được tác động, con trượt chuyển trạng thái theo mạch khí đã đấu nối.
Cấu hình này hữu ích khi hệ thống cần duy trì tín hiệu khí nén ở trạng thái bình thường.
Van 5/2 Pneumax 105 Series
Cấu hình 5 cửa – 2 vị trí thường được sử dụng cho:
- Xi lanh tác động kép.
- Cơ cấu chấp hành quay.
- Kẹp khí nén.
- Cơ cấu trượt.
- Cơ cấu kẹp hai chiều.
- Hệ thống đẩy/kéo.
Quy ước phổ biến của các cổng:
- 1 – Nguồn khí nén
- 2 và 4 – Cổng làm việc
- 3 và 5 – Cổng xả
Một đặc điểm của Pneumax 105 Series là các cổng 3 và 5 có thể được sử dụng với các mức áp suất khác nhau trong ứng dụng phù hợp.
Khả năng này mở rộng cách thiết kế mạch khí nén, nhưng người dùng cần tuân thủ đúng sơ đồ và giới hạn áp suất của nhà sản xuất.
Vật liệu Pneumax 105 Series
Cấu tạo vật liệu được công bố gồm:
| Thành phần | Vật liệu |
|---|---|
| Thân van | Nhôm |
| Vòng cách | Nhựa kỹ thuật |
| Gioăng làm kín | NBR |
| Lò xo | Thép lò xo |
| Con trượt | Thép |
| Pít-tông khí nén | Nhôm |
| Một số cơ cấu tác động | Đồng thau mạ niken |
| Cần gạt con lăn/nút nhấn | Thép không gỉ |
| Cần gạt bên | Thép mạ kẽm |
| Tay cầm/nút nhấn/công tắc | Nhựa |
Thân van bằng nhôm
Thân van được chế tạo bằng nhôm.
Đây là điểm khác với Pneumax 104 Series sử dụng thân van bằng nhựa kỹ thuật.
Thân nhôm của Pneumax 105 Series phù hợp với các ứng dụng cần:
- Kết cấu cơ khí chắc chắn.
- Cổng ren M5.
- Đầu nối lựa chọn riêng.
- Kích thước nhỏ nhưng vẫn sử dụng vỏ kim loại.
Gioăng làm kín NBR
Gioăng làm kín tiêu chuẩn là NBR – cao su nitrile.
Đây là loại vật liệu đàn hồi được sử dụng phổ biến trong thiết bị khí nén vận hành bằng khí nén.
Nếu môi chất khác khí nén thông thường, cần kiểm tra khả năng tương thích vật liệu trước khi sử dụng.
Môi chất làm việc của Pneumax 105 Series
Tài liệu danh mục quy định:
Môi chất: Khí nén đã lọc.
Dòng van không bắt buộc phải được bôi trơn.
Nhà sản xuất ghi rõ:
Không cần bôi trơn; nếu đã sử dụng bôi trơn thì phải duy trì liên tục.
Điều này có nghĩa Pneumax 105 Series có thể vận hành trong hệ thống không bổ sung dầu nếu chất lượng khí đáp ứng yêu cầu.
Nếu đã áp dụng sương dầu bôi trơn, chế độ bôi trơn cần được duy trì liên tục.
Không nên tự ý thay đổi chế độ bôi trơn của một hệ thống đang vận hành ổn định mà chưa kiểm tra ảnh hưởng lên các bộ phận còn lại.
Áp suất làm việc của Pneumax 105 Series
Áp suất làm việc tối đa được công bố:
10 bar.
Đây là giới hạn áp suất làm việc tối đa chứ không phải mức áp suất bắt buộc.
Trong thiết kế thực tế, áp suất cần được lựa chọn dựa trên:
- Yêu cầu lực của cơ cấu chấp hành.
- Giới hạn áp suất của xi lanh.
- Bộ điều áp.
- Đầu nối.
- Ống khí.
- Mức tiêu thụ năng lượng.
- Yêu cầu an toàn.
Không nên tăng áp suất chỉ nhằm tăng tốc cơ cấu chấp hành khi nguyên nhân thực tế là van, ống khí hoặc đầu nối đang tạo sụt áp lớn.
Nhiệt độ làm việc
Các cấu hình điều khiển cơ khí, bằng tay và bằng khí nén được công bố với dải:
−5°C đến +70°C.
Nếu môi trường hoạt động nằm ngoài phạm vi này, cần kiểm tra mã sản phẩm hoặc giải pháp khác.
Việc vận hành Pneumax 105 Series ngoài giới hạn nhiệt độ quy định có thể ảnh hưởng đến gioăng làm kín, bôi trơn, khả năng chuyển trạng thái và tuổi thọ tổng thể.
Tuổi thọ Pneumax 105 Series
Pneumax công bố tuổi thọ trung bình khoảng:
15 triệu chu kỳ
tùy thuộc vào ứng dụng và chất lượng khí.
Tuổi thọ thực tế còn chịu ảnh hưởng của:
- Tạp chất.
- Nước ngưng tụ.
- Áp suất.
- Tần suất chu kỳ.
- Nhiệt độ.
- Bôi trơn.
- Tải cơ khí.
- Lắp đặt.
Vì vậy, con số 15 triệu chu kỳ nên được hiểu là tuổi thọ trung bình do hãng công bố, không phải cam kết tuyệt đối cho mọi điều kiện vận hành.
Các phiên bản Pneumax 105 Series
Dòng sản phẩm có nhiều loại cơ cấu tác động.
Trong cấu trúc mã sản phẩm Pneumax 105 Series:
- 32 thường tương ứng cấu hình 3/2.
- 52 thường tương ứng cấu hình 5/2.
Một số nhóm chính của Pneumax 105 Series gồm:
| Cơ cấu tác động | Mã Pneumax | Đặc điểm |
|---|---|---|
| Đầu nhấn lắp bảng – lò xo | Pneumax 105.T.0.1 | Lực tác động 14 N |
| Cần gạt con lăn – lò xo | Pneumax 105.T.2.1 | Lực tác động 6 N |
| Con lăn ổ bi | Pneumax 105.T.2.1/1 | Lực tác động 6 N |
| Cần gạt nút nhấn | Pneumax 105.T.2.6/C | Lực tác động 6 N |
| Cần gạt một chiều | Pneumax 105.T.3.1 | Lực tác động 6 N |
| Cần gạt lắp bảng Ø22 | Pneumax 105.T.4/C | 2 vị trí |
| Cần gạt lắp bảng Ø30 | Pneumax 105.T.5/C | 2 vị trí |
| Nút nhấn Ø30 | Pneumax 105.T.6.1/C | Lực tác động 14 N |
| Nút nhấn Ø22 | Pneumax 105.T.6.2/C | Lực tác động 14 N |
| Nút nhấn tiêu chuẩn | Pneumax 105.T.6.22/C | Lực tác động 14 N |
| Nút nhấn nhô cao | Pneumax 105.T.6.23/C | Lực tác động 14 N |
| Công tắc 2 vị trí | Pneumax 105.T.6.27 | Duy trì trạng thái |
| Công tắc chìa khóa | Pneumax 105.T.6.28 | Vận hành bằng chìa khóa |
| Nút nhấn lòng bàn tay Ø30 | Pneumax 105.T.7.1/C | Lực tác động 14 N |
| Nút nhấn lòng bàn tay Ø22 | Pneumax 105.T.7.2/C | Lực tác động 14 N |
| Nút nhấn nhỏ gọn | Pneumax 105.T.8.1/C | Tự hồi bằng lò xo |
| Loại nhỏ gọn 2 vị trí | Pneumax 105.T.8/C | Duy trì trạng thái |
| Cần dò – lò xo | Pneumax 105.T.9.1 | Phát hiện vị trí cơ khí |
| Điều khiển khí – lò xo | Pneumax 105.T.11.1 | Điều khiển khí + lò xo |
| Điều khiển khí – vi sai | Pneumax 105.T.11.12 | Vi sai |
| Điều khiển khí hai phía | Pneumax 105.T.11.11 | Điều khiển khí hai phía |
Ký tự T được thay bằng mã chức năng tương ứng khi hình thành mã sản phẩm đầy đủ của Pneumax 105 Series.
Đầu nhấn lắp bảng – lò xo
Phiên bản đầu nhấn phù hợp khi cơ cấu máy tác động trực tiếp vào cơ cấu tác động.
Thông số chính:
- Áp suất tối đa: 10 bar.
- Nhiệt độ: −5°C đến +70°C.
- Lưu lượng: 120 Nl/min.
- Đường kính lỗ khí: 2,5 mm.
- Cổng: M5.
- Lực tác động: 14 N.
Khối lượng:
- 3/2: 70 g.
- 5/2: 87 g.
Đây là một trong những cơ cấu tác động cơ khí cơ bản của Pneumax 105 Series.
Cần gạt con lăn – lò xo
Cần gạt con lăn phù hợp khi cam hoặc cơ cấu chuyển động trên máy trực tiếp tác động lên con lăn.
Lực tác động:
6 N.
Khối lượng:
- 3/2: 85 g.
- 5/2: 102 g.
Pneumax còn có phiên bản con lăn sử dụng ổ bi.
Lực tác động của bản ổ bi vẫn là 6 N.
Khối lượng:
- 3/2: 100 g.
- 5/2: 177 g.
Loại này có thể phù hợp khi bề mặt cơ khí thường xuyên trượt qua con lăn.
Cần gạt nút nhấn và cần gạt một chiều
Cần gạt nút nhấn – lò xo có lực tác động 6 N và các lựa chọn màu:
- Đỏ.
- Đen.
- Xanh lá.
Cần gạt một chiều cũng có lực tác động 6 N.
Cấu hình này phù hợp với các hệ thống chỉ muốn van được tác động khi cơ cấu đi qua theo một hướng xác định.
Cơ cấu tác động lắp trên bảng
Pneumax 105 Series có nhiều cơ cấu tác động phù hợp với bảng điều khiển.
Cần gạt lắp bảng Ø22
- Hai vị trí.
- Màu đỏ, đen hoặc xanh lá.
- 3/2: 125 g.
- 5/2: 142 g.
Cần gạt lắp bảng Ø30
- Lỗ lắp Ø30 mm.
- 3/2: 165 g.
- 5/2: 182 g.
- Có các lựa chọn màu tương tự.
Các cơ cấu tác động lắp bảng giúp tích hợp điều khiển khí nén trực tiếp vào bảng máy mà không cần dùng công tắc điện.
Các phiên bản nút nhấn
Pneumax cung cấp nhiều kiểu nút nhấn khác nhau.
Nút nhấn Ø30 – lò xo
Lực tác động:
14 N.
Khối lượng:
- 3/2: 123 g.
- 5/2: 140 g.
Màu:
- Đỏ.
- Đen.
- Xanh lá.
Nút nhấn Ø22 – lò xo
Thông số:
- 3/2 hoặc 5/2.
- Lực tác động 14 N.
- Cổng M5.
- Lưu lượng 120 Nl/min.
Khối lượng:
- 3/2: 102 g.
- 5/2: 119 g.
Nút nhấn tiêu chuẩn
Có bốn màu:
- Đỏ.
- Đen.
- Xanh lá.
- Vàng.
Lực tác động:
14 N.
Nút nhấn nhô cao
Dạng nút nhô cao giúp người vận hành dễ nhận biết và thao tác.
Thông số cơ bản:
- Áp suất tối đa 10 bar.
- Nhiệt độ −5°C đến +70°C.
- Lưu lượng 120 Nl/min.
- Cổng M5.
- Lực tác động 14 N.
Công tắc 2 vị trí và công tắc chìa khóa
Phiên bản công tắc hai vị trí có khả năng duy trì trạng thái được chọn thay vì tự hồi bằng lò xo.
Khối lượng:
- 3/2: 185 g.
- 5/2: 202 g.
Công tắc chìa khóa phù hợp khi muốn hạn chế quyền thao tác.
Ví dụ:
- Chế độ bảo trì.
- Chế độ cài đặt.
- Thao tác bằng tay.
- Chức năng dành cho kỹ thuật viên.
Khối lượng:
- 3/2: 215 g.
- 5/2: 232 g.
Việc sử dụng công tắc chìa khóa không tự động làm mạch khí trở thành một chức năng an toàn. Nếu liên quan đến an toàn máy, toàn hệ thống vẫn phải được đánh giá theo tiêu chuẩn phù hợp.
Nút nhấn lòng bàn tay
Nút nhấn lòng bàn tay có diện tích thao tác lớn hơn, thuận tiện khi người vận hành cần tác động bằng lòng bàn tay.
Ø30
- Lực tác động: 14 N.
- 3/2: 126 g.
- 5/2: 143 g.
Ø22
- 3/2 hoặc 5/2.
- Lực tác động: 14 N.
- 3/2: 103 g.
- 5/2: 120 g.
Nút nhấn nhỏ gọn và cần dò
Các nút nhấn nhỏ gọn được cung cấp ở dạng tự hồi bằng lò xo hoặc hai vị trí.
Các cấu hình này vẫn sử dụng:
- 3/2 hoặc 5/2.
- M5.
- Lưu lượng 120 Nl/min.
- Áp suất tối đa 10 bar.
Cần dò phù hợp với việc phát hiện vị trí khi hướng hoặc vị trí tiếp xúc có biến thiên tương đối lớn.
Khối lượng:
- 3/2: 136 g.
- 5/2: 153 g.
Điều khiển bằng khí nén của Pneumax 105 Series
Ngoài các cơ cấu tác động bằng tay và cơ khí, Pneumax 105 Series còn có các phiên bản điều khiển bằng tín hiệu khí nén.
Điều khiển khí – lò xo
Thông số:
| Thông số | Giá trị |
|---|---|
| Áp suất tối đa | 10 bar |
| Nhiệt độ | −5°C đến +70°C |
| Lưu lượng | 120 Nl/min |
| Đường kính lỗ khí | 2,5 mm |
| Cổng làm việc | M5 |
| Cổng điều khiển khí | M5 |
| Áp suất điều khiển tối thiểu | 2,5 bar |
Khối lượng:
- 3/2: 90 g.
- 5/2: 100 g.
Khi áp suất điều khiển được cấp, con trượt chuyển trạng thái. Khi tín hiệu mất, lò xo đưa con trượt trở lại vị trí nghỉ.
Điều khiển khí – vi sai
Thông số cơ bản:
- Áp suất tối đa 10 bar.
- Nhiệt độ −5°C đến +70°C.
- Lưu lượng 120 Nl/min.
- Cổng M5.
- Áp suất điều khiển tối thiểu 2,5 bar.
Khối lượng:
- 3/2: 110 g.
- 5/2: 120 g.
Điều khiển khí hai phía
Phiên bản điều khiển khí hai phía sử dụng tín hiệu khí nén để điều khiển con trượt từ hai phía.
Cấu hình này hữu ích trong logic khí nén hoặc các mạch cần điều khiển hoàn toàn bằng khí.
Áp suất điều khiển của Pneumax 105 Series
Các phiên bản điều khiển bằng khí nén yêu cầu:
Áp suất điều khiển tối thiểu = 2,5 bar.
Điều này có nghĩa nguồn điều khiển khí cần duy trì áp suất đủ để chuyển con trượt đáng tin cậy.
Khi thiết kế cần tính thêm sụt áp tại:
- Ống điều khiển khí.
- Đầu nối.
- Van điều khiển.
- Các đoạn ống khí dài.
Nếu áp suất nguồn chỉ vừa đạt 2,5 bar nhưng tổn thất áp suất trên mạch khí lớn, áp suất thực tế tại cổng điều khiển khí của van có thể không đủ.
Pneumax 105 Series có cần bôi trơn không?
Không bắt buộc.
Tài liệu danh mục ghi:
Không cần bôi trơn; nếu đã sử dụng bôi trơn thì phải duy trì liên tục.
Pneumax cũng đề cập khí đã lọc và chất bôi trơn phù hợp trong phần bảo trì.
Nếu một hệ thống đã được thiết kế để vận hành không dầu, không nên tự ý bổ sung sương dầu mà chưa đánh giá các bộ phận phía sau.
Bảo trì Pneumax 105 Series
Pneumax cho biết bộ sửa chữa có con trượt hoàn chỉnh cùng gioăng làm kín để phục vụ đại tu.
Hãng cũng lưu ý công việc sửa chữa nên được thực hiện bởi người có chuyên môn.
Các hạng mục nên kiểm tra định kỳ:
- Rò rỉ.
- Đầu nối M5.
- Ống khí.
- Tạp chất.
- Cơ cấu tác động cơ khí.
- Tốc độ chuyển trạng thái.
- Áp suất.
- Cổng xả.
Trong môi trường nhiều bụi, cổng xả cần được bảo vệ.
Bộ giảm thanh hoặc phương pháp bảo vệ phù hợp có thể giúp hạn chế bụi đi ngược vào trong van.
So sánh Pneumax 105 Series và Pneumax 104 Series
Hai dòng sản phẩm đều thuộc nhóm van con trượt cỡ nhỏ nhưng có nhiều khác biệt.
| Đặc điểm | Pneumax 104 Series | Pneumax 105 Series |
|---|---|---|
| Kết nối làm việc | Đầu nối nhanh tích hợp Ø4 mm | M5 |
| Thân van | Nhựa kỹ thuật | Nhôm |
| Lưu lượng | 90 Nl/min | 120 Nl/min |
| Đường kính lỗ khí | 2,5 mm | 2,5 mm |
| Áp suất tối đa | 10 bar | 10 bar |
| Nhiệt độ | −5°C đến +70°C | −5°C đến +70°C |
| Cấu hình nổi bật | 2/2, 3/2, 5/2, 5/3 | 3/2, 5/2 |
| Kiểu con trượt | Van cỡ nhỏ gọn | Con trượt cân bằng áp suất |
| Cổng điều khiển khí nén | M5 | M5 |
Khi nên chọn Pneumax 104 Series
Có thể cân nhắc Pneumax 104 Series khi:
- Muốn đầu nối nhanh tích hợp Ø4 mm.
- Lưu lượng 90 Nl/min đã đủ.
- Cần 2/2.
- Cần 5/3.
- Muốn giảm số đầu nối rời.
- Cần bố trí ống khí trực tiếp.
Khi nên chọn Pneumax 105 Series
Có thể cân nhắc Pneumax 105 Series khi:
- Hệ thống sử dụng M5.
- Cần 120 Nl/min.
- Muốn thân van bằng nhôm.
- Cần con trượt cân bằng áp suất.
- Cần 3/2 hoặc 5/2.
- Muốn nhiều kiểu cơ cấu tác động bằng tay hoặc cơ khí.
- Cần điều khiển bằng khí nén.
Không nên chọn giữa hai dòng chỉ dựa vào lưu lượng. Chức năng khí nén và bố trí lắp đặt cũng rất quan trọng.
Ứng dụng Pneumax 105 Series
Điều khiển xi lanh
Cấu hình 5/2 có thể điều khiển luân phiên dòng khí tới hai khoang của xi lanh tác động kép.
Với lưu lượng 120 Nl/min, Pneumax 105 Series phù hợp với nhiều cơ cấu chấp hành nhỏ trong hệ thống tự động hóa máy khi kết quả tính chọn xác nhận lưu lượng đáp ứng.
Van hành trình khí nén
Các cơ cấu tác động:
- Cần gạt con lăn.
- Con lăn ổ bi.
- Cần gạt một chiều.
- Cần dò.
có thể hoạt động như bộ phát hiện vị trí bằng khí nén.
Khi cơ cấu máy tác động lên cơ cấu tác động, van tạo hoặc thay đổi tín hiệu khí nén.
Bảng điều khiển
Các cơ cấu tác động như:
- Nút nhấn.
- Cần gạt lắp bảng.
- Công tắc chìa khóa.
- Nút nhấn lòng bàn tay.
cho phép Pneumax 105 Series được bố trí trực tiếp trên bảng điều khiển.
Đồ gá
Van có thể được sử dụng cho:
- Kẹp.
- Nhả.
- Chặn.
- Đẩy ra.
- Định vị.
trong đồ gá và các trạm lắp ráp.
Máy đóng gói
Các ứng dụng có thể gồm:
- Dẫn hướng.
- Chặn.
- Loại sản phẩm.
- Đẩy.
- Kẹp.
- Tín hiệu khí nén.
với điều kiện lưu lượng đáp ứng cơ cấu chấp hành thực tế.
Máy lắp ráp tự động
Con trượt cân bằng áp suất kết hợp nhiều kiểu cơ cấu tác động giúp sản phẩm phù hợp với các vị trí cần:
- Cài đặt bằng tay.
- Phát hiện vị trí cơ khí.
- Trình tự điều khiển khí nén.
- Thao tác cục bộ.
Pneumax 105 Series có phải van điện từ không?
Không nên mặc định gọi toàn bộ dòng sản phẩm này là van điện từ Pneumax 105 Series.
Các cấu hình được Danh mục tổng hợp năm 2025 trình bày chủ yếu sử dụng:
- Điều khiển cơ khí.
- Điều khiển bằng tay.
- Điều khiển bằng khí nén.
Trang sản phẩm nằm trong nhóm van con trượt và van điện từ, nhưng các cấu hình trong tài liệu hiện hành không thể hiện toàn bộ dòng sản phẩm là van điều khiển điện từ với cuộn điện gắn trực tiếp.
Vì vậy, tên gọi phù hợp hơn trong nội dung SEO và báo giá là:
Van khí nén Pneumax 105 Series
hoặc:
Van con trượt cỡ nhỏ Pneumax 105 Series.
Nếu cần gọi một mã sản phẩm cụ thể là van điện từ, nên xác minh đúng mã sản phẩm và tài liệu tương ứng.
ATEX và Pneumax 105 Series
Trang chứng nhận của Pneumax có liệt kê tài liệu liên quan tới dòng sản phẩm gồm:
- Tuyên bố phù hợp EU/UK – bản sửa đổi 1.
- Hướng dẫn sử dụng – bản sửa đổi 1.
Các tài liệu này được đặt dưới nhóm liên quan đến 2014/34/EU ATEX.
Tuy nhiên, không nên chỉ dựa vào tên dòng sản phẩm để kết luận mọi cấu hình đều phù hợp với mọi khu vực nguy hiểm.
Khi sử dụng trong khu vực nguy hiểm cần kiểm tra:
- Mã sản phẩm đầy đủ.
- Ký hiệu trên sản phẩm.
- Nhóm thiết bị.
- Phân loại khí hoặc bụi.
- Cấp nhiệt độ.
- Yêu cầu lắp đặt.
- Tuyên bố phù hợp đi kèm đúng sản phẩm.
Cách chọn Pneumax 105 Series
Khi lựa chọn van cần xác định từng yếu tố thay vì chỉ gửi tên dòng sản phẩm.
1. Cần 3/2 hay 5/2?
3/2 thường phù hợp với:
- Xi lanh tác động đơn.
- Tín hiệu khí nén.
- Đường điều khiển khí.
5/2 thường phù hợp với:
- Xi lanh tác động kép.
- Cơ cấu chấp hành hai cổng.
- Kẹp khí nén.
2. Chọn cơ cấu tác động nào?
Pneumax 105 Series có nhiều lựa chọn:
- Đầu nhấn.
- Con lăn.
- Con lăn ổ bi.
- Cần gạt.
- Nút nhấn.
- Nút nhấn lòng bàn tay.
- Công tắc chọn.
- Công tắc chìa khóa.
- Cần dò.
- Điều khiển bằng khí nén.
3. Tự hồi bằng lò xo hay duy trì trạng thái?
Một số cơ cấu tác động tự hồi bằng lò xo.
Một số công tắc hoặc công tắc chọn giữ nguyên trạng thái được chọn.
Việc lựa chọn phụ thuộc logic hoạt động của mạch khí.
4. Cổng M5 có phù hợp?
Cần kiểm tra:
- Đầu nối.
- Kích thước ống khí.
- Không gian lắp.
- Bố trí đường ống.
- Khả năng bảo trì.
5. Lưu lượng 120 Nl/min có đủ?
Cần tính chọn theo cơ cấu chấp hành.
Không nên chỉ nhìn lưu lượng danh nghĩa rồi kết luận.
6. Áp suất điều khiển có đủ không?
Các phiên bản điều khiển bằng khí nén yêu cầu:
Tối thiểu 2,5 bar.
Cần tính tổn thất áp suất trong đường điều khiển khí.
7. Điều kiện môi trường
Cần kiểm tra:
- Nhiệt độ.
- Bụi.
- Độ ẩm.
- Chất lượng khí.
- Khu vực nguy hiểm.
Thông tin cần cung cấp khi yêu cầu báo giá Pneumax 105 Series
Để nhà cung cấp lựa chọn đúng cấu hình, nên cung cấp:
- Mã sản phẩm đầy đủ hiện hữu nếu thay thế.
- 3/2 hay 5/2.
- Ký hiệu khí nén.
- Kiểu cơ cấu tác động.
- Tự hồi bằng lò xo hay duy trì trạng thái.
- Áp suất làm việc.
- Áp suất điều khiển.
- Yêu cầu lưu lượng.
- Ống khí và đầu nối.
- Nhiệt độ môi trường.
- Số lượng.
- Yêu cầu ATEX.
- Ảnh nhãn thông số hoặc sản phẩm cũ.
- Bản vẽ hoặc mạch khí nén nếu chưa có mã sản phẩm.
Hai mã sản phẩm cùng thuộc Pneumax 105 Series có thể khác hoàn toàn về chức năng và cơ cấu tác động.
Vì vậy, không nên đặt hàng chỉ bằng tên dòng sản phẩm.
Tại sao nên mua Pneumax 105 Series tại Ngọc Huy Dương?
Theo hồ sơ nội dung doanh nghiệp, Ngọc Huy Dương có hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, đồng thời định hướng cung cấp hỗ trợ kỹ thuật và dịch vụ sau bán hàng.
Với Pneumax 105 Series, việc chọn đúng sản phẩm cần đối chiếu:
Chức năng van + Cơ cấu tác động + Cổng M5 + Lưu lượng + Áp suất + Ứng dụng.
Ngọc Huy Dương có thể hỗ trợ đối chiếu mã sản phẩm hiện hữu, ký hiệu khí nén và yêu cầu ứng dụng trước khi đặt hàng.
Liên hệ – Đặt hàng Pneumax 105 Series
CÔNG TY TNHH NGỌC HUY DƯƠNG
Trang web: www.ngochuyduong.com
Thư điện tử: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562
Để được tư vấn Pneumax 105 Series, vui lòng cung cấp:
Mã sản phẩm đầy đủ | 3/2 hoặc 5/2 | cơ cấu tác động | áp suất | số lượng | ảnh sản phẩm hiện hữu
Câu hỏi thường gặp về Pneumax 105 Series
1. Pneumax 105 Series là loại van gì?
Đây là dòng van con trượt cỡ nhỏ sử dụng kết nối M5, có nhiều lựa chọn điều khiển cơ khí, bằng tay và bằng khí nén.
2. Pneumax 105 Series có những cấu hình nào?
Danh mục tổng hợp năm 2025 chủ yếu trình bày:
- 3/2.
- 5/2.
Mỗi chức năng có nhiều cơ cấu tác động khác nhau.
3. Lưu lượng Pneumax 105 Series là bao nhiêu?
Lưu lượng danh nghĩa được công bố:
120 Nl/min tại 6 bar với Δp = 1 bar.
4. Áp suất làm việc tối đa của Pneumax 105 Series là bao nhiêu?
Áp suất làm việc tối đa:
10 bar.
5. Pneumax 105 Series sử dụng cổng kết nối nào?
Cổng làm việc sử dụng:
M5.
Các phiên bản điều khiển bằng khí nén cũng sử dụng cổng điều khiển khí M5.
6. Pneumax 105 Series có cần dầu bôi trơn không?
Không bắt buộc.
Pneumax ghi rõ không yêu cầu bôi trơn; nếu đã sử dụng thì phải duy trì liên tục.
7. Nhiệt độ làm việc của Pneumax 105 Series là bao nhiêu?
Tài liệu danh mục công bố:
−5°C đến +70°C.
8. Áp suất điều khiển tối thiểu của Pneumax 105 Series là bao nhiêu?
Các phiên bản điều khiển bằng khí nén yêu cầu:
Tối thiểu 2,5 bar.
9. Pneumax 105 Series khác Pneumax 104 Series như thế nào?
Pneumax 104 Series sử dụng đầu nối nhanh tích hợp cho ống Ø4 mm, thân van bằng nhựa kỹ thuật và lưu lượng 90 Nl/min.
Pneumax 105 Series sử dụng cổng M5, thân van bằng nhôm, lưu lượng 120 Nl/min và kết cấu con trượt cân bằng áp suất.
10. Thân van Pneumax 105 Series được làm bằng vật liệu gì?
Thân van:
Nhôm.
Gioăng làm kín sử dụng NBR và con trượt bằng thép.
11. Tuổi thọ Pneumax 105 Series khoảng bao lâu?
Pneumax công bố tuổi thọ trung bình khoảng:
15 triệu chu kỳ
tùy ứng dụng và chất lượng khí.
12. Pneumax 105 Series có bộ sửa chữa không?
Có.
Pneumax cho biết bộ sửa chữa gồm con trượt hoàn chỉnh cùng gioăng làm kín để phục vụ đại tu.
13. Pneumax 105 Series có tài liệu ATEX không?
Có tài liệu Tuyên bố phù hợp và Hướng dẫn sử dụng liên quan đến 2014/34/EU ATEX.
Khi sử dụng trong khu vực nguy hiểm cần kiểm tra đúng mã sản phẩm đầy đủ và ký hiệu trên sản phẩm.
14. Pneumax 105 Series có phải van điện từ không?
Không nên gọi chung toàn bộ dòng sản phẩm là van điện từ.
Các cấu hình trong tài liệu danh mục chủ yếu là điều khiển cơ khí, bằng tay và bằng khí nén.
Chỉ nên dùng tên van điện từ khi đã xác minh đúng cấu hình.
15. Điểm nổi bật của Pneumax 105 Series là gì?
Các đặc điểm đáng chú ý gồm:
- Con trượt cân bằng áp suất.
- Kết nối M5.
- Lưu lượng 120 Nl/min.
- Thân van bằng nhôm.
- Cấu hình 3/2 và 5/2.
- Nhiều loại cơ cấu tác động.
- Phiên bản điều khiển bằng khí nén.

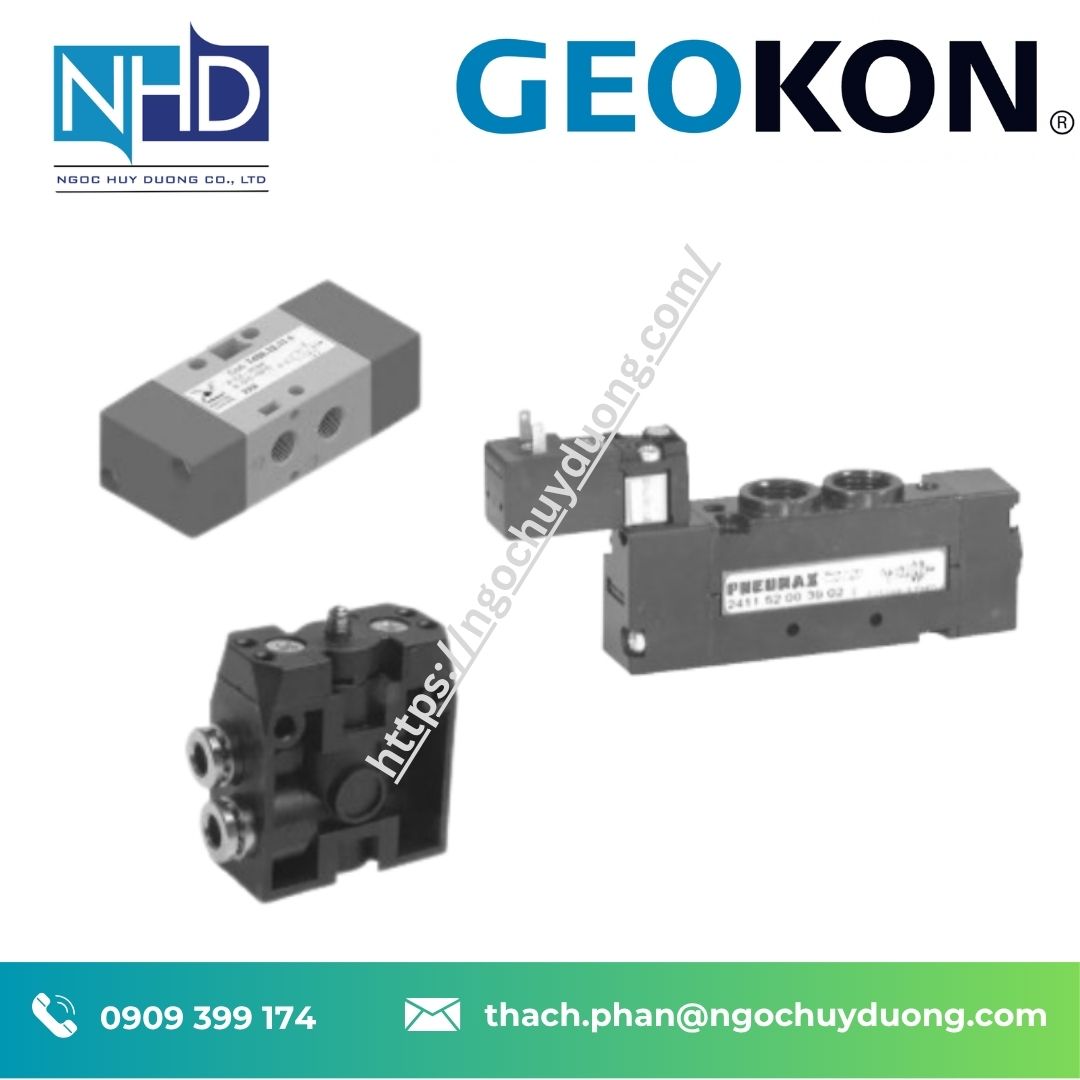

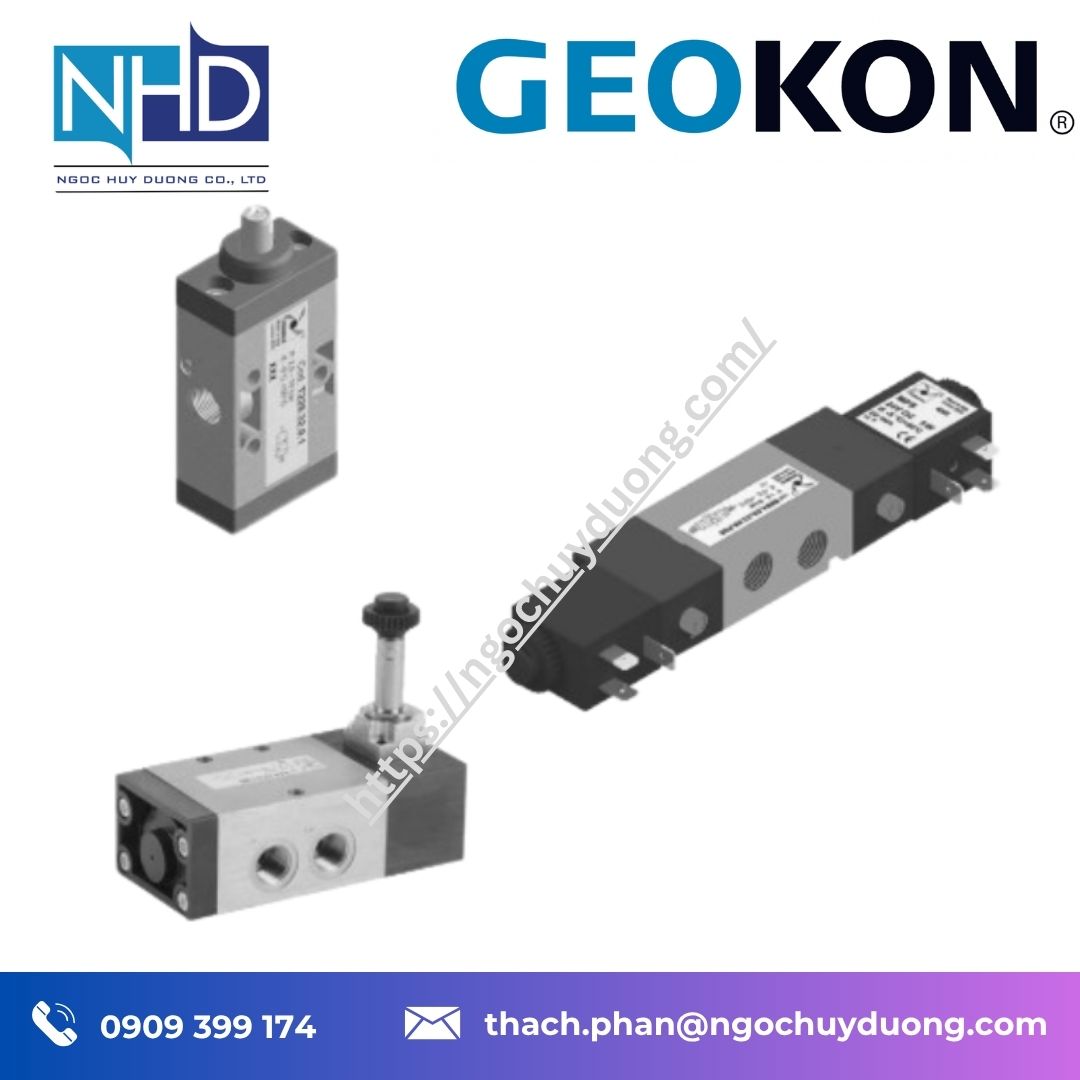

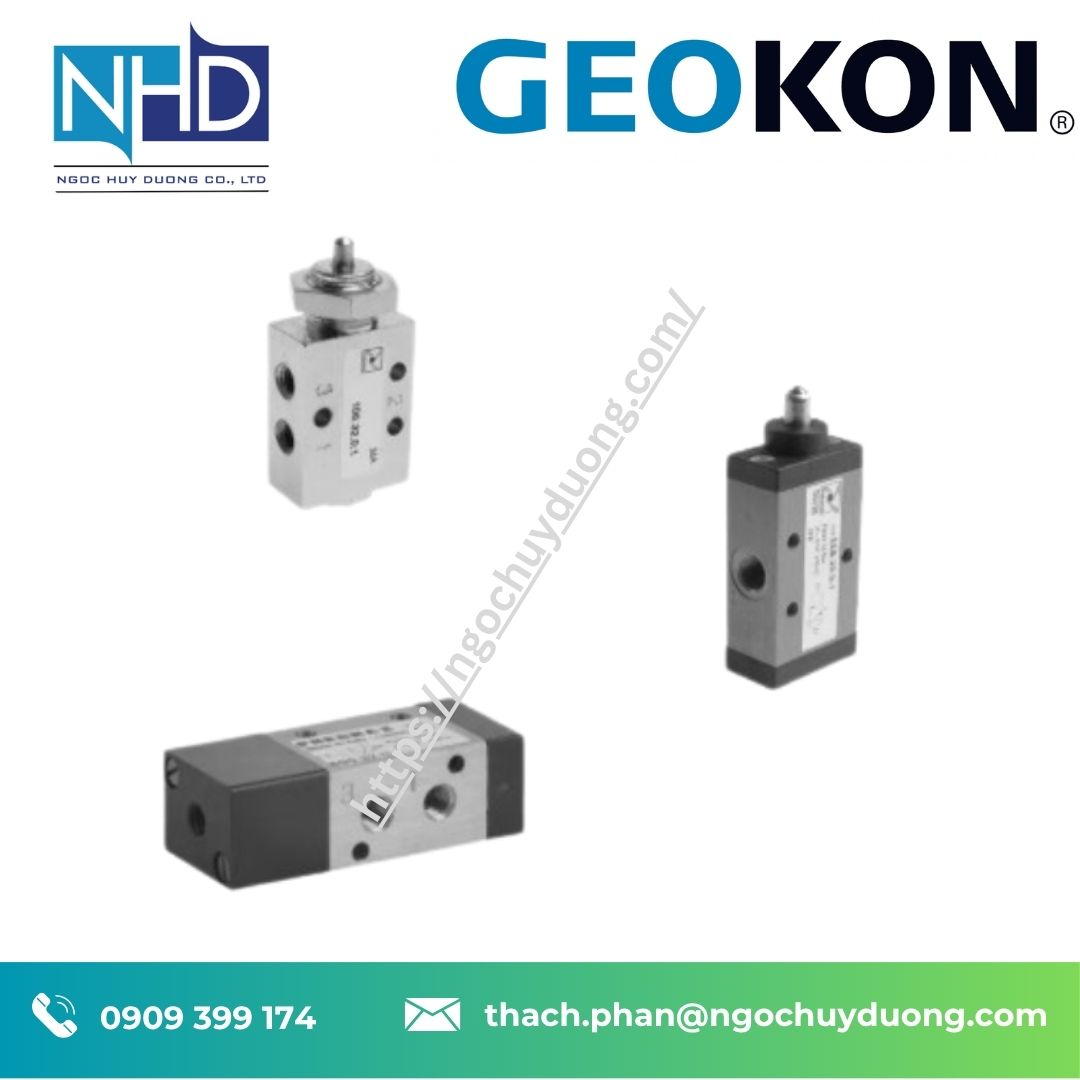

Những đặc điểm này giúp Pneumax 105 Series phù hợp với nhiều mạch khí nén trong các hệ thống tự động hóa máy.
