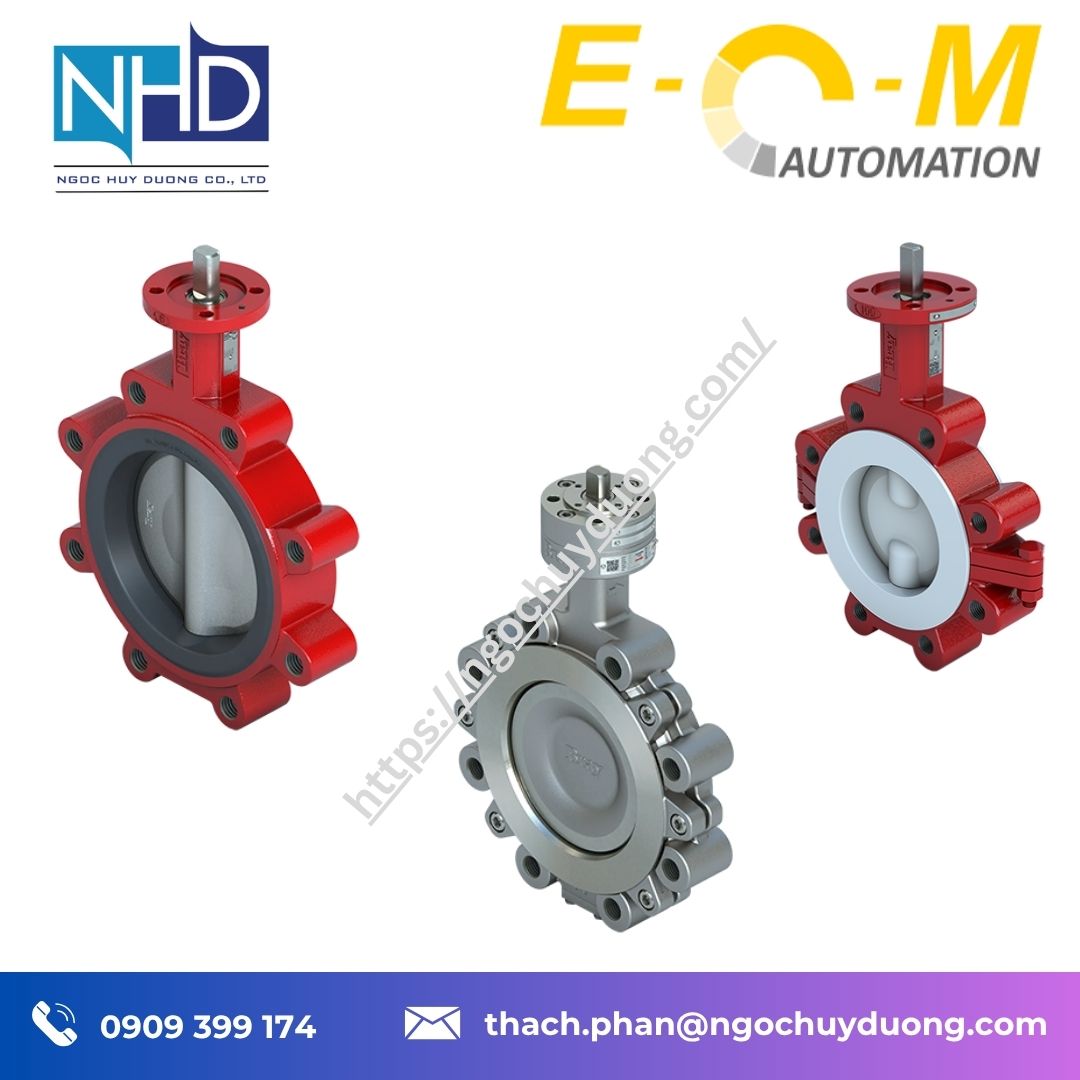

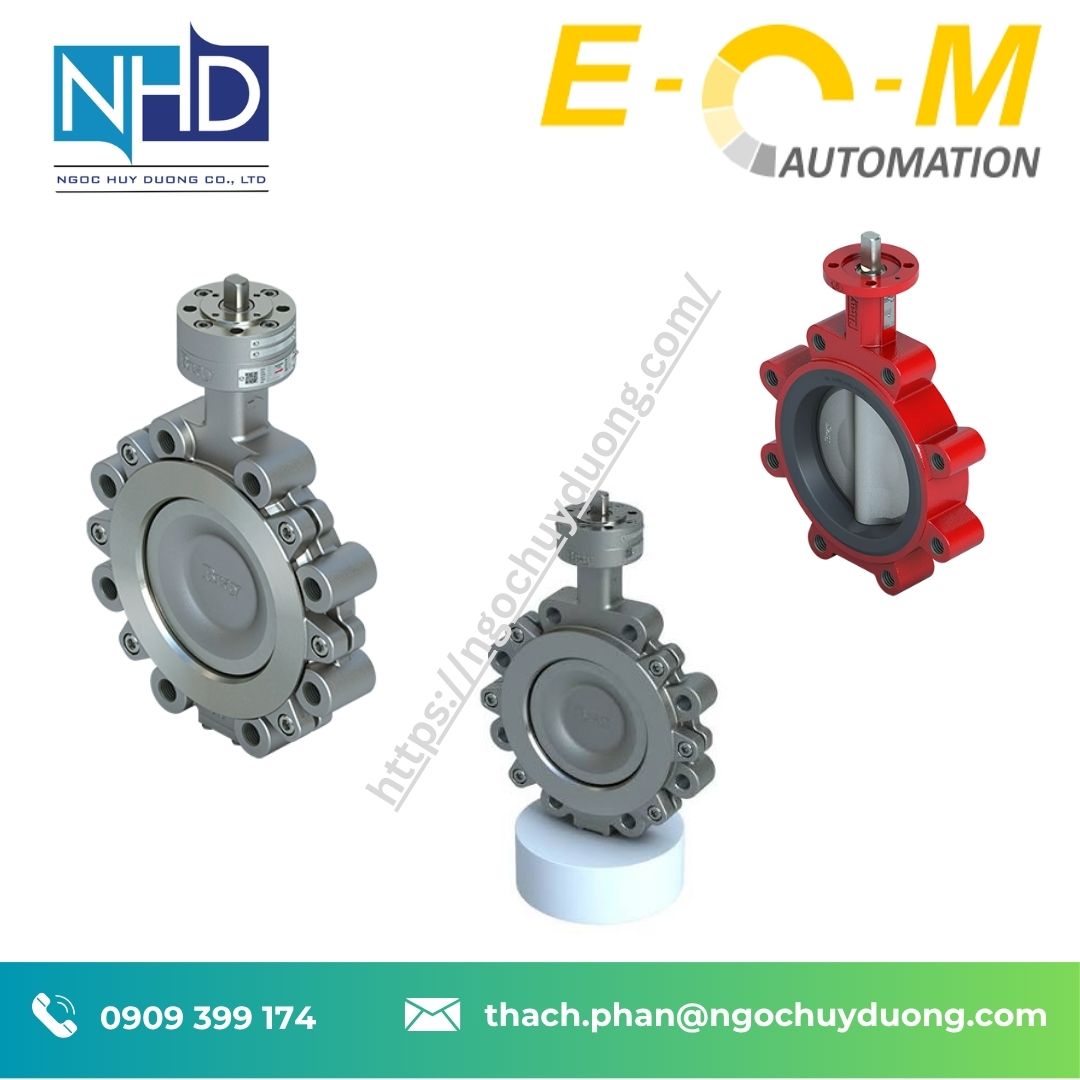

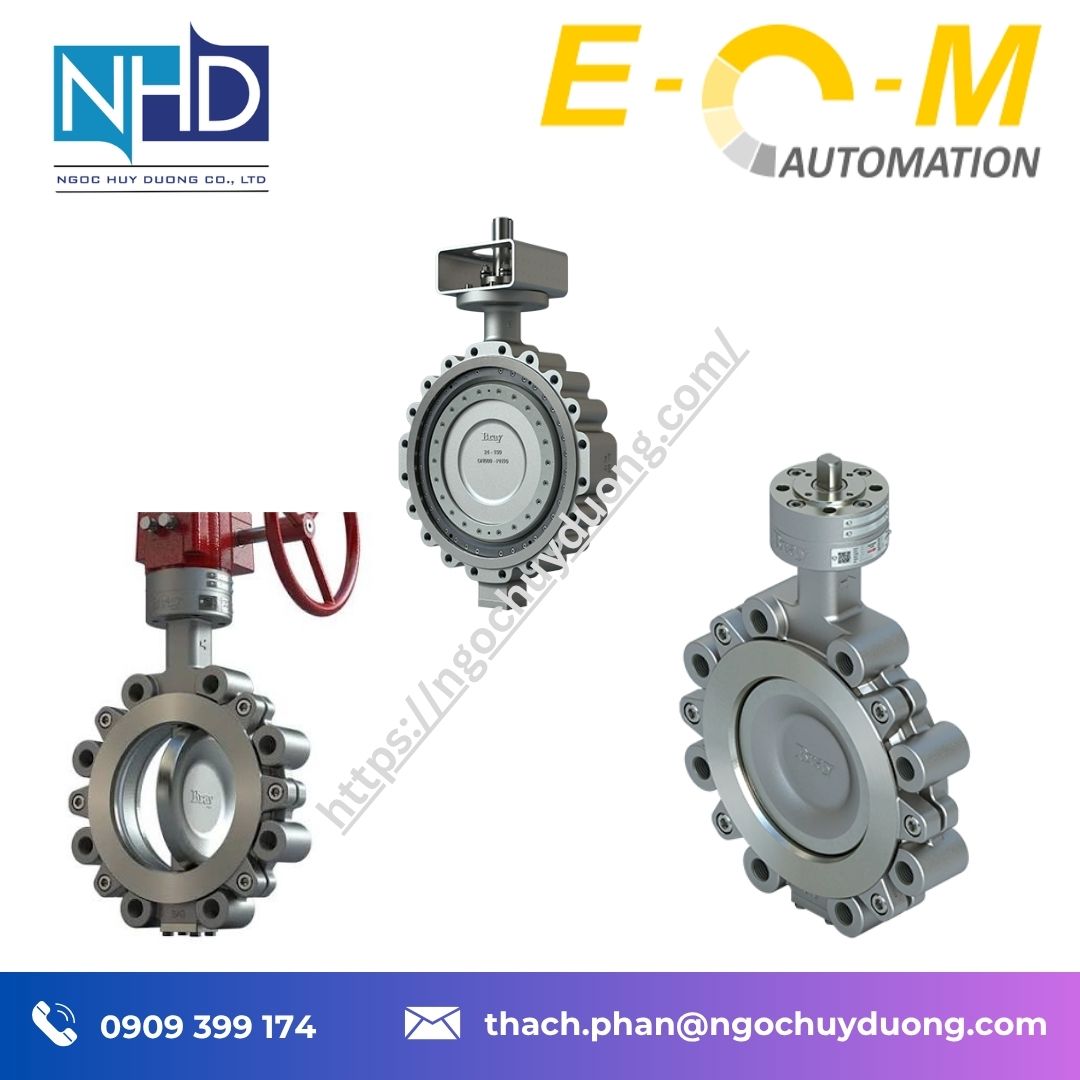

Van bướm lệch tâm kép Bray 4-Cx – Giải pháp đóng ngắt dòng chảy áp suất cao

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan van bướm lệch tâm kép Bray 4-Cx

Van bướm lệch tâm kép Bray 4-Cx là dòng van công nghiệp được thiết kế để đóng ngắt và kiểm soát dòng lưu chất trong các hệ thống vận hành ở nhiệt độ cao, áp suất cao, tần suất đóng mở lớn và những vị trí có yêu cầu kỹ thuật khắt khe. Sản phẩm sử dụng kết cấu đĩa van lệch tâm kép, kết hợp với hệ thống làm kín được thiết kế nhằm nâng cao độ tin cậy, giảm ma sát trong quá trình vận hành và hỗ trợ kéo dài tuổi thọ thiết bị.

Van thuộc dòng sản phẩm Cx của thương hiệu Bray. Theo tài liệu kỹ thuật của nhà sản xuất, dòng 4-Cx được trang bị bộ phận chèn kín trục có khả năng tự bù lực ép, hỗ trợ duy trì độ kín trong quá trình vận hành. Thiết kế này phù hợp với các hệ thống công nghiệp cần kiểm soát lưu chất ổn định, hạn chế rò rỉ và giảm thời gian dừng máy để bảo dưỡng.

Van bướm Bray 4-Cx có thể được ứng dụng trong các hệ thống hơi, khí công nghiệp, xử lý nước, xử lý nước thải, hóa chất ăn mòn, axit, kiềm và một số quy trình sử dụng hydro hoặc oxy. Việc lựa chọn vật liệu, kích thước và cấp áp suất cần căn cứ vào điều kiện vận hành thực tế của từng hệ thống.

Ngọc Huy Dương hỗ trợ khách hàng tìm hiểu và lựa chọn thiết bị van công nghiệp theo yêu cầu dự án, từ hệ thống đường ống nhà máy đến các dây chuyền công nghệ chuyên dụng.

Liên hệ tư vấn: 0909 399 174 | thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật của van bướm lệch tâm kép Bray 4-Cx

1. Kết cấu lệch tâm kép, nâng cao hiệu quả làm kín

Thiết kế lệch tâm kép giúp hạn chế sự tiếp xúc không cần thiết giữa đĩa van và bề mặt làm kín trong quá trình đóng mở. Nhờ đó, van có thể giảm ma sát, hạn chế hao mòn và đáp ứng yêu cầu vận hành trong các hệ thống công nghiệp có chu kỳ đóng mở cao.

2. Hệ thống làm kín trục có khả năng bù lực ép

Bray 4-Cx sử dụng bộ phận chèn kín trục có cơ cấu duy trì lực ép, hỗ trợ tăng độ ổn định của hệ thống làm kín và hạn chế phát thải lưu chất ra môi trường xung quanh. Tài liệu sản phẩm cũng đề cập đến giải pháp chèn kín phát thải thấp đã được chứng nhận.

3. Làm kín bằng vật liệu RPTFE

Ghế làm kín sử dụng RPTFE kết hợp với bộ phận tạo lực đàn hồi. Cấu tạo này hỗ trợ duy trì độ kín giữa đĩa van và ghế van trong điều kiện vận hành phù hợp với giới hạn thiết kế của sản phẩm.

4. Phù hợp với nhiều điều kiện nhiệt độ và áp suất

Van có các lựa chọn thân bằng thép carbon hoặc thép không gỉ, với phạm vi nhiệt độ và cấp áp suất được xác định theo từng cấu hình. Đây là giải pháp đáng cân nhắc cho các hệ thống cần độ bền cơ học và khả năng làm việc ổn định trong môi trường công nghiệp khắc nghiệt.

5. Hỗ trợ lắp đặt bộ truyền động tự động

Mặt bích trên van được thiết kế theo tiêu chuẩn ISO 5211, tạo điều kiện tích hợp bộ truyền động phù hợp. Tùy yêu cầu điều khiển, hệ thống có thể sử dụng cơ cấu vận hành bằng tay hoặc giải pháp truyền động tự động tương thích. Cần xác nhận mô-men vận hành và cấu hình lắp đặt trước khi lựa chọn bộ truyền động.

📋 Thông số kỹ thuật tiêu chuẩn van bướm lệch tâm kép Bray 4-Cx

Các thông số dưới đây được tổng hợp từ tài liệu kỹ thuật của nhà sản xuất.

Lưu ý: Cấp áp suất, nhiệt độ, vật liệu và kích thước phải được kiểm tra đồng thời khi chọn van. Tài liệu nhà sản xuất có đề cập khả năng cung cấp vật liệu và kích thước khác theo yêu cầu. Không nên mặc định mọi cấu hình đều đáp ứng giới hạn nhiệt độ và áp suất tối đa nêu trên.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

E-O-M-MATIC 2-Cx
E-O-M-MATIC 3-Cx
E-O-M-MATIC 4-Cx
E-O-M-MATIC Tri Lok®-Cx
E-O-M-MATIC KM 20/21
E-O-M-MATIC FD 350
E-O-M-MATIC FD 600
E-O-M-MATIC FD 950
E-O-M-MATIC FD 1600
E-O-M-MATIC FD 2500
E-O-M-MATIC FD 4000
E-O-M-MATIC FS 12
E-O-M-MATIC FS 25
E-O-M-MATIC FS 40
E-O-M-MATIC FS 65
E-O-M-MATIC FS 100
E-O-M-MATIC FS 150
E-O-M-MATIC FS 200
E-O-M-MATIC FS 350
E-O-M-MATIC FS 600
E-O-M-MATIC FS 950
E-O-M-MATIC FS 1600
E-O-M-MATIC FS 2500
E-O-M-MATIC FS 4000

🧱 Vật liệu và kết cấu – Độ bền của van Bray 4-Cx

Van bướm lệch tâm kép Bray 4-Cx sử dụng các vật liệu được lựa chọn theo yêu cầu chịu lực, khả năng làm việc trong môi trường công nghiệp và độ ổn định của các bộ phận làm kín.

• Thân van: Thép carbon EN 1.0619 hoặc thép không gỉ EN 1.4408, tùy cấu hình đặt hàng.

• Đĩa van: Thép không gỉ EN 1.4408, hỗ trợ khả năng chống ăn mòn trong những môi trường phù hợp.

• Trục van: Thép không gỉ EN 1.4542, đáp ứng yêu cầu truyền mô-men và vận hành cơ cấu đóng mở.

• Ghế làm kín: RPTFE kết hợp bộ phận tạo lực đàn hồi, hỗ trợ duy trì độ kín giữa các bề mặt tiếp xúc.

• Bộ phận chèn kín trục: Thiết kế có khả năng bù lực ép, giúp duy trì hiệu quả làm kín trong quá trình vận hành.

Sự kết hợp giữa kết cấu lệch tâm kép và hệ thống làm kín phù hợp giúp thiết bị đáp ứng yêu cầu vận hành trong nhiều quy trình công nghiệp. Tuy nhiên, đối với lưu chất có tính ăn mòn mạnh, hydro, oxy hoặc môi trường có nguy cơ cháy nổ, cần xác minh riêng tính tương thích vật liệu, điều kiện sử dụng và các yêu cầu an toàn trước khi đưa vào hệ thống.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

🔁 Tương thích, thay thế và mở rộng hệ thống Bray 4-Cx

Van Bray 4-Cx có thể được xem xét trong các dự án lắp mới, cải tạo đường ống hoặc thay thế van bướm công nghiệp hiện hữu. Khả năng thay thế cần được đánh giá dựa trên các yếu tố kỹ thuật cụ thể, thay vì chỉ so sánh kích thước danh nghĩa.

Các tiêu chí cần kiểm tra gồm:

• Kích thước DN và tiêu chuẩn khoan lỗ mặt bích đường ống.

• Khoảng cách lắp đặt theo tiêu chuẩn của hệ thống.

• Cấp áp suất và nhiệt độ làm việc.

• Vật liệu thân, đĩa, trục và ghế làm kín.

• Mô-men vận hành và khả năng tương thích với bộ truyền động.

• Yêu cầu về độ kín, phát thải và chứng nhận an toàn của dự án.

Van có thể tích hợp vào hệ thống điều khiển tự động khi được lựa chọn cùng bộ truyền động và phụ kiện phù hợp. Đối với hệ thống sử dụng van của các thương hiệu khác, cần đối chiếu bản vẽ, thông số kỹ thuật và điều kiện vận hành trước khi xác nhận phương án thay thế.

Ngọc Huy Dương hỗ trợ khách hàng rà soát thông số và lựa chọn cấu hình theo yêu cầu thực tế của nhà máy, đơn vị thiết kế và nhà thầu EPC.

🎯 Ứng dụng thực tế của van bướm lệch tâm kép Bray 4-Cx

Nhờ thiết kế phục vụ các điều kiện vận hành khắt khe, Bray 4-Cx được định hướng sử dụng trong nhiều lĩnh vực công nghiệp.

• Nhà máy hóa chất: Đóng ngắt dòng axit, kiềm và hóa chất ăn mòn khi vật liệu van đáp ứng yêu cầu tương thích.

• Ngành dầu khí và khí công nghiệp: Kiểm soát dòng khí và các lưu chất trong hệ thống công nghệ phù hợp.

• Hệ thống hơi công nghiệp: Sử dụng trong các tuyến hơi có nhiệt độ, áp suất nằm trong giới hạn thiết kế.

• Nhà máy xử lý nước và nước thải: Đóng ngắt dòng nước trong các tuyến ống công nghệ.

• Nhà máy năng lượng: Phục vụ các hệ thống đường ống yêu cầu độ tin cậy cao.

• Hệ thống hydro và oxy: Cần lựa chọn cấu hình, vật liệu và điều kiện làm việc đã được xác nhận phù hợp với từng loại khí.

• Hệ thống chân không: Có thể được xem xét theo yêu cầu áp suất và độ kín cụ thể của ứng dụng.

📞 Gọi tư vấn theo ngành: 0909 399 174

💡 Tại sao nên mua van bướm Bray 4-Cx tại Ngọc Huy Dương?

Công ty TNHH Ngọc Huy Dương chuyên cung cấp thiết bị công nghiệp phục vụ nhà máy, kỹ sư thiết kế, bộ phận bảo trì và nhà thầu dự án tại Việt Nam.

Khi tìm hiểu van bướm lệch tâm kép Bray 4-Cx, khách hàng có thể liên hệ để được hỗ trợ:

• Tư vấn lựa chọn kích thước, vật liệu và cấp áp suất theo điều kiện vận hành.

• Tra cứu thông số kỹ thuật và tài liệu sản phẩm.

• Đối chiếu cấu hình van với yêu cầu của hệ thống đường ống.

• Hỗ trợ xác minh khả năng kết hợp bộ truyền động và phụ kiện.

• Trao đổi về chứng từ xuất xứ, chất lượng và chính sách bảo hành theo đơn hàng thực tế.

Thông tin về tình trạng hàng hóa, thời gian giao hàng và chứng từ cụ thể sẽ được xác nhận theo cấu hình đặt mua.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng và tư vấn kỹ thuật van Bray 4-Cx

CÔNG TY TNHH NGỌC HUY DƯƠNG

• Website: www.ngochuyduong.com

• Email: thach.phan@ngochuyduong.com

• Hotline: 0909 399 174

Để lựa chọn van bướm lệch tâm kép Bray 4-Cx phù hợp, khách hàng nên cung cấp kích thước đường ống, áp suất, nhiệt độ, loại lưu chất và yêu cầu điều khiển. Đây là cơ sở để xác định cấu hình phù hợp, hạn chế sai lệch khi lắp đặt và bảo đảm thiết bị đáp ứng điều kiện vận hành thực tế.

🧩 Phiên bản và mã sản phẩm van Bray 4-Cx

Dòng 4-Cx có các tùy chọn về vật liệu thân van, kích thước danh nghĩa và kiểu lắp đặt. Tài liệu được cung cấp không thể hiện danh sách đầy đủ mã đặt hàng cho từng tổ hợp cấu hình, vì vậy cần xác nhận mã sản phẩm theo kích thước và yêu cầu kỹ thuật cụ thể.

📩 Yêu cầu tra cứu mã sản phẩm: thach.phan@ngochuyduong.com

🧩 FAQ – Câu hỏi thường gặp về van bướm Bray 4-Cx

1. Van Bray 4-Cx là loại van gì?

Đây là van bướm lệch tâm kép, được thiết kế cho các ứng dụng đóng ngắt dòng chảy công nghiệp có yêu cầu cao về độ tin cậy, độ kín và tuổi thọ vận hành.

2. Van Bray 4-Cx có kích thước nào?

Tài liệu kỹ thuật công bố dải kích thước DN 80 đến DN 400. Các kích thước khác cần được xác nhận theo yêu cầu đặt hàng.

3. Van chịu được nhiệt độ tối đa bao nhiêu?

Theo tài liệu sản phẩm, giới hạn trên là 260°C đối với cả hai tùy chọn thân thép carbon và thép không gỉ. Giới hạn nhiệt độ thấp nhất khác nhau theo vật liệu thân van.

4. Van Bray 4-Cx sử dụng vật liệu làm kín nào?

Ghế làm kín sử dụng RPTFE kết hợp bộ phận tạo lực đàn hồi. Vật liệu này cần được kiểm tra về khả năng tương thích với lưu chất và điều kiện vận hành.

5. Có thể lắp bộ truyền động tự động cho van Bray 4-Cx không?

Có thể xem xét lắp bộ truyền động tương thích với mặt bích theo ISO 5211. Việc lựa chọn phải dựa trên mô-men yêu cầu, điều kiện vận hành và phương thức điều khiển của hệ thống.
