Khớp nối trục Ondrives.US – Khớp nối đàn hồi dạng dầm và ống xếp kim loại

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Ondrives.US cung cấp nhiều giải pháp khớp nối trục chính xác dành cho hệ thống truyền động, điều khiển chuyển động, tự động hóa và thiết bị công nghiệp. Trong đó, khớp nối đàn hồi dạng dầm và khớp nối ống xếp kim loại được thiết kế để kết nối hai trục quay, đồng thời bù sai lệch giữa các trục mà vẫn duy trì khả năng truyền mô men ổn định.

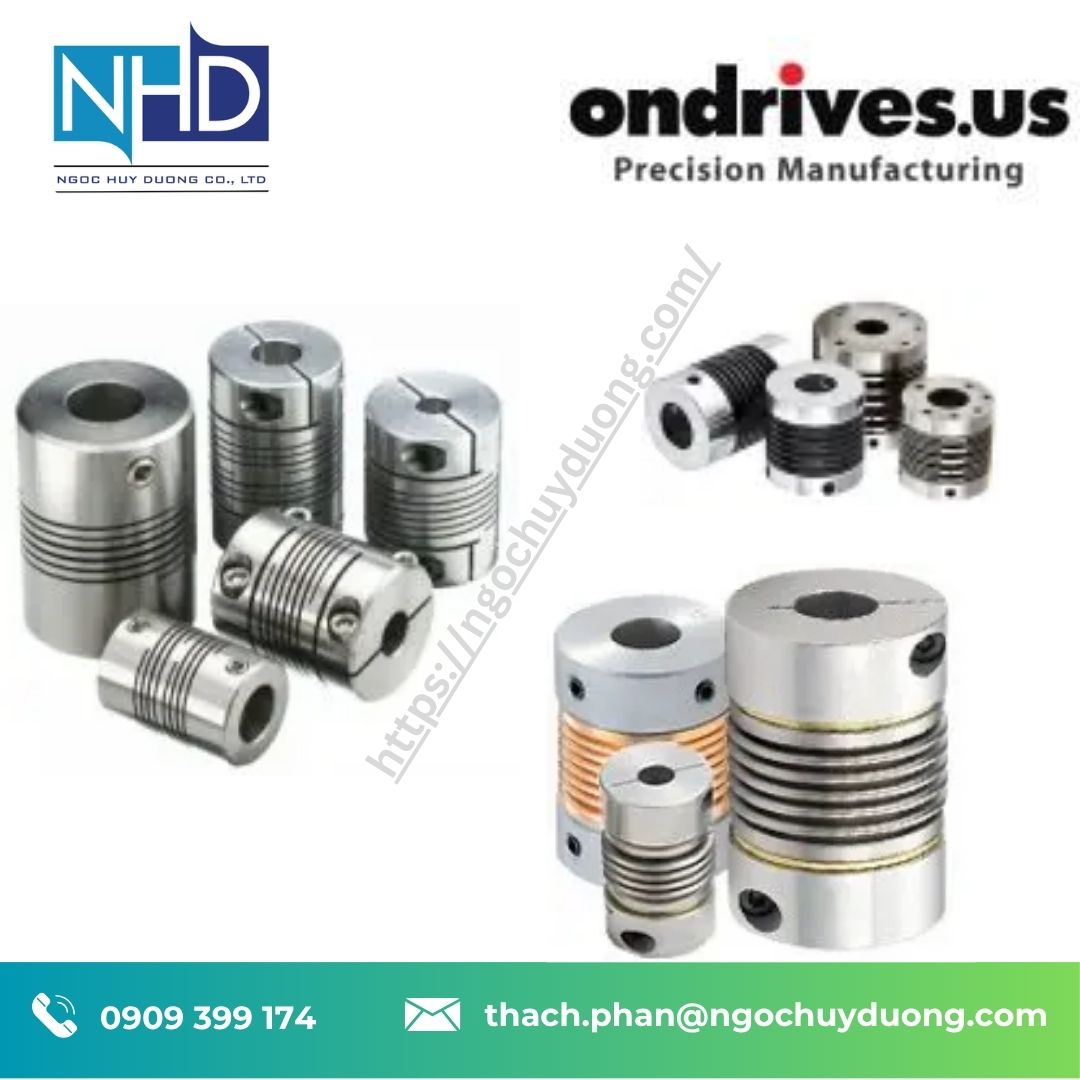

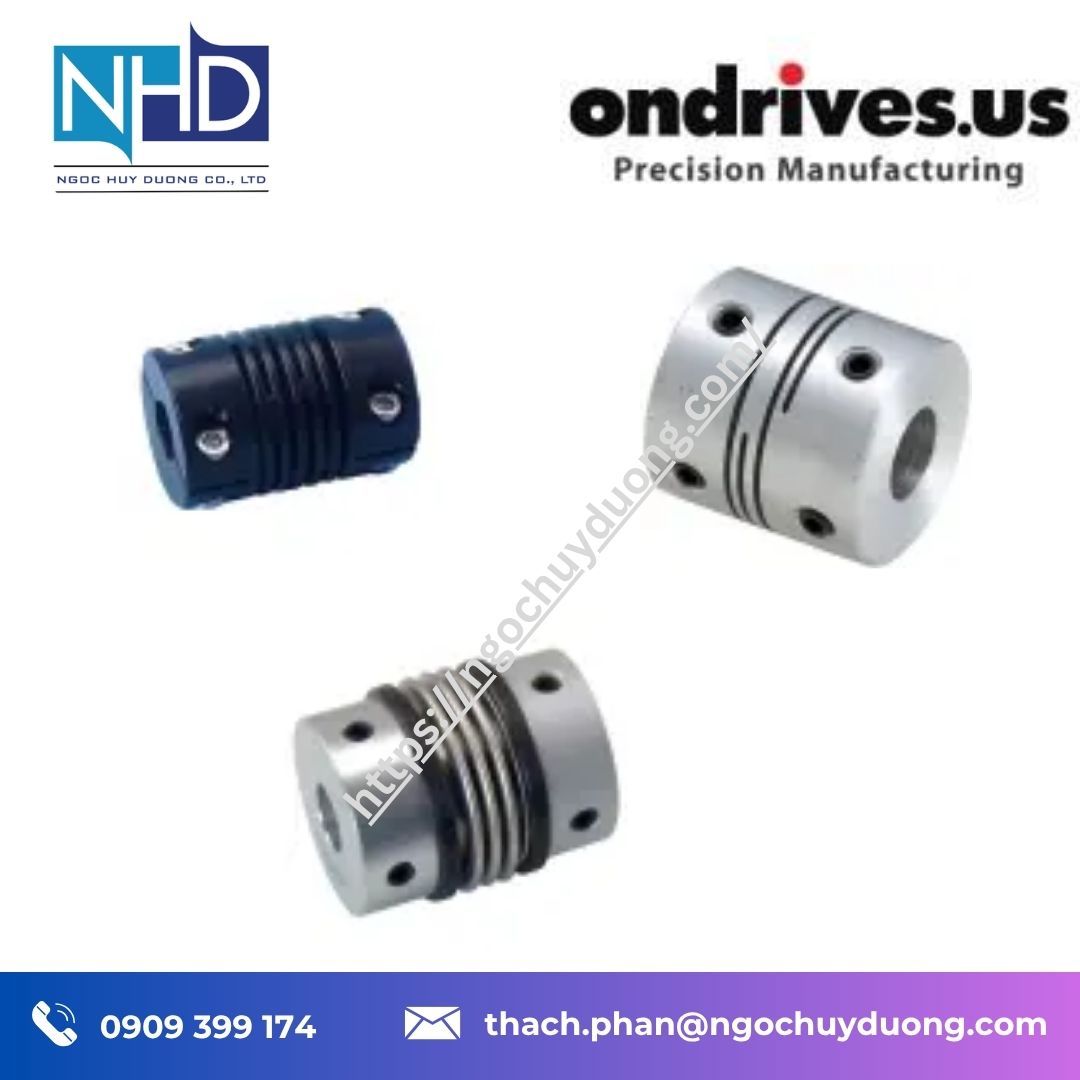

Khớp nối đàn hồi dạng dầm có kết cấu một khối, được gia công với các rãnh hoặc dầm đàn hồi trên thân khớp nối. Kết cấu này cho phép khớp nối hấp thụ chuyển vị dọc trục và sai lệch song song hoặc góc giữa hai trục. Ondrives.US cung cấp nhiều loại gồm khớp nối Servo-Beam, Spiral-Beam, Step-Beam và Slit-Beam. Các sản phẩm có ưu điểm không có độ rơ, khả năng truyền mô men ổn định và phù hợp với các cơ cấu điều khiển chuyển động.

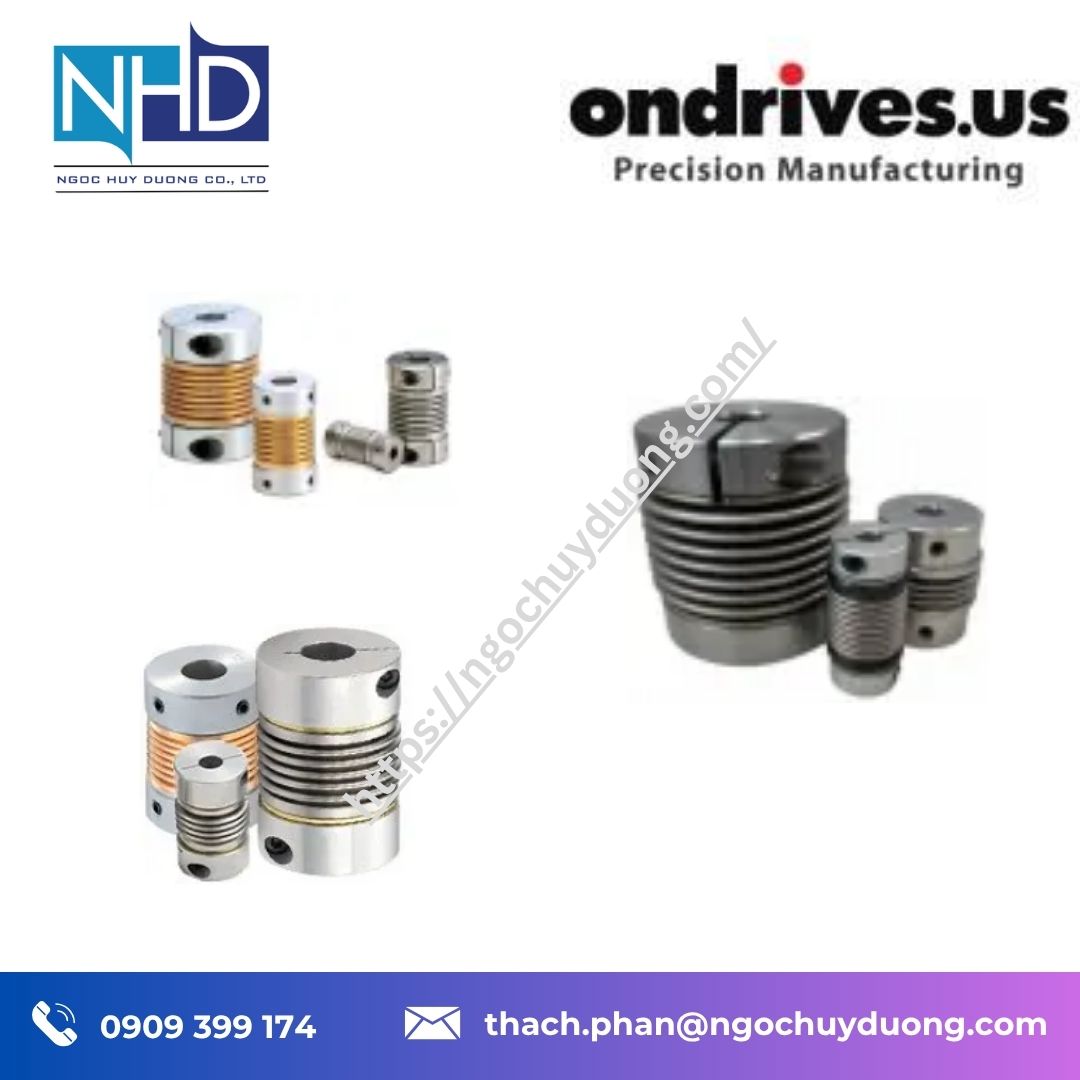

Dòng khớp nối ống xếp kim loại sử dụng các ống xếp bằng thép không gỉ hoặc đồng thau, kết hợp với hai đầu kẹp để nối với trục. Các nếp gấp trên ống xếp tạo ra khả năng đàn hồi theo phương dọc trục, hướng kính và góc, trong khi vẫn duy trì độ cứng xoắn cao. Ondrives.US cung cấp các phiên bản dành cho sai lệch lớn, khớp nối trục bộ mã hóa và các phiên bản truyền mô men cao.

Khớp nối ống xếp kim loại của Ondrives.US có thể đạt tốc độ lên đến 52.000 vòng/phút, mô men lên đến 3.098 lb-in, đường kính lỗ trục lên đến 3,97 inch và nhiệt độ làm việc đến 302°F, tùy cấu hình. Hãng cũng cung cấp các phiên bản theo kích thước hệ mét và hệ inch.

Ngọc Huy Dương hỗ trợ tư vấn lựa chọn khớp nối Ondrives.US dựa trên đường kính trục, mô men, tốc độ quay, sai lệch trục và yêu cầu độ cứng xoắn.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật

Khớp nối đàn hồi dạng dầm

• Kết cấu một khối, ít yêu cầu bảo dưỡng.
• Không có độ rơ trong quá trình truyền động.
• Có khả năng bù sai lệch dọc trục, hướng kính và góc.
• Một số loại có thể bù sai lệch góc đến 7°.
• Tốc độ làm việc có thể đạt đến 10.000 vòng/phút tùy loại.
• Mô men tối đa của dòng khớp nối dạng dầm có thể đạt 1.240 lb-in.
• Có nhiều lựa chọn đường kính lỗ trục hệ mét và hệ inch.
• Có các phiên bản bằng kim loại và vật liệu polymer kỹ thuật.

Khớp nối ống xếp kim loại

• Không có độ rơ, phù hợp với các hệ thống điều khiển chuyển động chính xác.
• Độ cứng xoắn cao.
• Có khả năng bù sai lệch góc, hướng kính và dọc trục.
• Có thể bù sai lệch góc đến 8° tùy loại.
• Tốc độ quay tối đa lên đến 52.000 vòng/phút.
• Mô men truyền động tối đa lên đến 3.098 lb-in.
• Có lựa chọn ống xếp bằng thép không gỉ hoặc đồng thau.
• Đầu nối bằng nhôm hoặc thép.
• Có kiểu cố định bằng vít hãm hoặc cơ cấu kẹp.
• Có thể cung cấp đường kính lỗ trục hệ mét và hệ inch.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn

Đối với khớp nối đàn hồi dạng dầm, Spiral-Beam có các lựa chọn 1 dầm, 3 dầm và 6 dầm, có khả năng bù sai lệch góc đến 7° và mô men lên đến 1.240 lb-in. Servo-Beam có độ cứng xoắn cao, tốc độ đến 10.000 vòng/phút và mô men đến 300 lb-in.

Đối với khớp nối ống xếp kim loại, Ondrives.US cung cấp loại ngắn, loại dài và loại kéo dài. Một số loại thông thường có đường kính lỗ trục đến 20 mm và mô men cực đại đến 111 lb-in; dòng tải lớn có thể đạt mô men đến 3.098 lb-in và đường kính lỗ trục đến 100 mm.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

Ondrivesus 536.20
Ondrivesus 538.20
Ondrivesus 540.20
Ondrivesus 536.26
Ondrivesus 538.26
Ondrivesus 540.26
Ondrivesus 536.34
Ondrivesus 538.34
Ondrivesus 540.34
Ondrivesus 536.41
Ondrivesus 538.41
Ondrivesus 540.41
Ondrivesus 536.47
Ondrivesus 538.47
Ondrivesus 540.47
Ondrivesus 530.20
Ondrivesus 532.20
Ondrivesus 534.20
Ondrivesus 530.26
Ondrivesus 532.26
Ondrivesus 534.26
Ondrivesus 530.34
Ondrivesus 532.34
Ondrivesus 534.34
Ondrivesus 530.41

🧱 Vật liệu & xử lý – Độ bền vượt trội

Khớp nối đàn hồi dạng dầm của Ondrives.US được chế tạo theo nhiều cấu hình khác nhau. Dòng Servo-Beam có phiên bản bằng kim loại và polymer kỹ thuật. Dòng Step-Beam sử dụng vật liệu nylon có độ bền cao, trọng lượng nhẹ và có khả năng cách điện. Dòng Slit-Beam sử dụng các dầm thẳng được tạo rãnh trên thân khớp nối nhằm tạo độ cứng xoắn cao và khả năng truyền mô men ổn định.

Khớp nối ống xếp sử dụng thép không gỉ hoặc đồng thau cho phần ống xếp. Các nếp gấp sâu được tạo hình từ ống kim loại, sau đó liên kết cố định với hai đầu nối. Kết cấu này cho phép phần ống xếp biến dạng đàn hồi để hấp thụ sai lệch nhưng vẫn duy trì liên kết xoắn cứng giữa hai trục.

Ondrives.US cung cấp đầu nối bằng nhôm hoặc thép, cùng hai phương án cố định phổ biến là vít hãm và cơ cấu kẹp. Các lựa chọn này giúp khớp nối phù hợp với nhiều kích thước trục và phương án lắp đặt khác nhau.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

Khớp nối đàn hồi Ondrives.US có nhiều lựa chọn về đường kính lỗ trục, giúp kết nối các trục có kích thước khác nhau. Hãng cũng cung cấp bộ giảm đường kính lỗ trục để hỗ trợ kết nối khớp nối với nhiều kích thước trục hơn.

Đối với khớp nối ống xếp, khách hàng có thể lựa chọn đường kính lỗ trục hệ mét hoặc hệ inch. Hãng cho biết có thể cung cấp nhiều tổ hợp đường kính lỗ trục trong phạm vi kích thước cho phép. Ngoài sản phẩm tiêu chuẩn, Ondrives.US còn nhận điều chỉnh hoặc chế tạo khớp nối theo yêu cầu.

Khi lựa chọn khớp nối thay thế, cần xác định chính xác đường kính hai trục, mô men cực đại, tốc độ quay, sai lệch góc, sai lệch song song và chuyển vị dọc trục. Đối với hệ thống servo hoặc điều khiển vị trí, độ rơ và độ cứng xoắn cũng là những thông số cần được xem xét.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế

Khớp nối đàn hồi Ondrives.US phù hợp với nhiều hệ thống truyền động và điều khiển chuyển động:

• Động cơ servo
• Động cơ bước
• Bộ mã hóa
• Cơ cấu định vị
• Bàn trượt điều khiển
• Van định lượng
• Hệ thống điều khiển tốc độ
• Máy quét
• Robot
• Thiết bị tự động hóa
• Máy gia công chính xác
• Thiết bị đo lường
• Máy sản xuất công nghiệp

Khớp nối đàn hồi dạng dầm thường được sử dụng trong bộ mã hóa, máy bơm và các cơ cấu cơ khí tải nhẹ, đặc biệt khi cần bù sai lệch trục và truyền mô men mà không tạo độ rơ.

Khớp nối ống xếp phù hợp hơn với các hệ thống điều khiển chuyển động tốc độ cao và độ chính xác cao, chẳng hạn động cơ servo, động cơ bước, bộ phát xung, cơ cấu định vị, van định lượng và hệ thống điều khiển tốc độ.

📞 Gọi tư vấn theo ngành: 0909 399 174

💡 Tại sao nên mua Khớp nối đàn hồi tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Hỗ trợ lựa chọn khớp nối theo đường kính trục và mô men thực tế.
• Tư vấn tốc độ quay và khả năng bù sai lệch.
• Hỗ trợ lựa chọn giữa khớp nối dạng dầm và khớp nối ống xếp.
• Hỗ trợ lựa chọn loại có độ rơ bằng không cho hệ thống điều khiển chuyển động.
• Hỗ trợ các yêu cầu về kích thước lỗ trục đặc biệt.
• Có thể tư vấn giải pháp sử dụng bộ giảm đường kính lỗ trục.
• Cam kết sản phẩm chính hãng, nguồn gốc rõ ràng.
• Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên toàn quốc.
• Phù hợp với nhà máy, kỹ sư thiết kế, nhà chế tạo máy, OEM và nhà thầu EPC.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn khớp nối Ondrives.US, khách hàng nên cung cấp đường kính trục chủ động và trục bị động, mô men làm việc, mô men cực đại, tốc độ quay, sai lệch trục và điều kiện môi trường.

🧩 Phiên bản & Mã sản phẩm

Khớp nối đàn hồi dạng dầm Ondrives.US

Các dòng chính gồm:

Ondrives.US Servo-Beam – khớp nối servo có độ cứng xoắn cao, không có độ rơ, tốc độ đến 10.000 vòng/phút và bù sai lệch góc đến 7°. Có phiên bản kim loại và polymer kỹ thuật.

Ondrives.US Spiral-Beam – khớp nối đàn hồi dạng xoắn, gồm loại 1 dầm, 3 dầm và 6 dầm. Có khả năng bù sai lệch dọc trục, hướng kính và góc.

Ondrives.US Step-Beam – khớp nối có dầm thẳng dạng xoắn, trọng lượng nhẹ, sử dụng nylon có độ bền cao và có khả năng cách điện.

Ondrives.US Slit-Beam – khớp nối dầm thẳng có độ cứng cao, gồm loại 4 rãnh và 8 rãnh, mô men tối đa đến 354 lb-in.

Khớp nối ống xếp kim loại Ondrives.US

Các nhóm sản phẩm chính gồm:

Ondrives.US High Misalignment – khớp nối ống xếp dành cho hệ thống có sai lệch trục lớn hơn.

Ondrives.US Encoder Shaft Couplings – khớp nối dùng cho bộ mã hóa và các cơ cấu đo vị trí.

Ondrives.US High Torque Bellows Couplings – khớp nối ống xếp mô men cao, có thể đạt mô men đến 3.098 lb-in và đường kính lỗ trục đến 100 mm.

Khớp nối ống xếp Ondrives.US có các phiên bản ngắn, dài và kéo dài, với lựa chọn cố định bằng vít hãm hoặc cơ cấu kẹp. Hãng cũng nhận điều chỉnh và chế tạo theo yêu cầu.

📩 Bạn cần bảng mã sản phẩm Ondrives.US đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ

1. Khớp nối đàn hồi dạng dầm là gì?
Đây là loại khớp nối được gia công với các dầm đàn hồi trên thân, cho phép kết nối hai trục và hấp thụ sai lệch giữa chúng. Ondrives.US cung cấp nhiều dạng như Servo-Beam, Spiral-Beam, Step-Beam và Slit-Beam.

2. Khớp nối ống xếp kim loại là gì?
Đây là khớp nối sử dụng ống xếp bằng kim loại, thường là thép không gỉ hoặc đồng thau. Các nếp gấp cho phép khớp nối hấp thụ sai lệch dọc trục, hướng kính và góc trong khi vẫn duy trì độ cứng xoắn cao.

3. Khớp nối Ondrives.US có độ rơ không?
Các dòng được giới thiệu trên hai trang sản phẩm đều có thiết kế không có độ rơ, phù hợp với các ứng dụng truyền động và điều khiển vị trí chính xác.

4. Khớp nối ống xếp chịu được tốc độ bao nhiêu?
Tùy cấu hình, tốc độ có thể lên đến 52.000 vòng/phút. Cần đối chiếu tốc độ thực tế với đúng mã sản phẩm trước khi lựa chọn.

5. Có thể đặt khớp nối theo yêu cầu riêng không?
Có. Ondrives.US cung cấp cả sản phẩm tiêu chuẩn, sản phẩm được điều chỉnh và khớp nối chế tạo theo yêu cầu.
