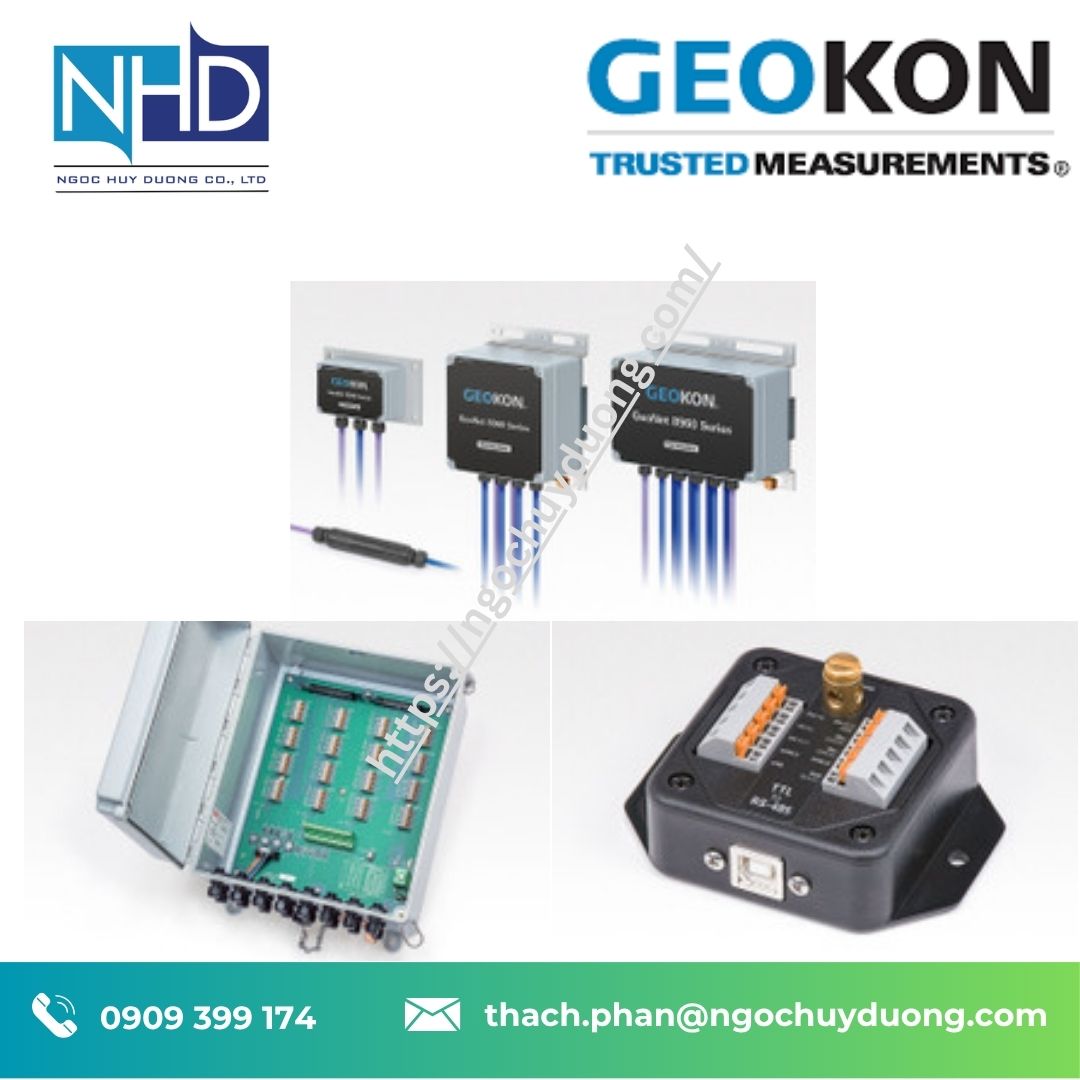

Giao diện đọc dây rung kỹ thuật số GEOKON 8960 Series – Mở rộng kênh đo và kết nối Modbus RTU

Được cung cấp bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, cảm biến đo lường và giải pháp quan trắc tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Giao diện đọc dây rung kỹ thuật số GEOKON 8960 Series là thiết bị chuyên dụng dùng để đọc và số hóa tín hiệu từ cảm biến dây rung, đồng thời mở rộng số lượng cảm biến cho các bộ ghi dữ liệu GeoNet. Thiết bị tích hợp chức năng xử lý tín hiệu và định địa chỉ kỹ thuật số, cho phép các thiết bị điều khiển hoặc máy tính sử dụng giao thức Modbus RTU đọc trực tiếp dữ liệu từ cảm biến dây rung.

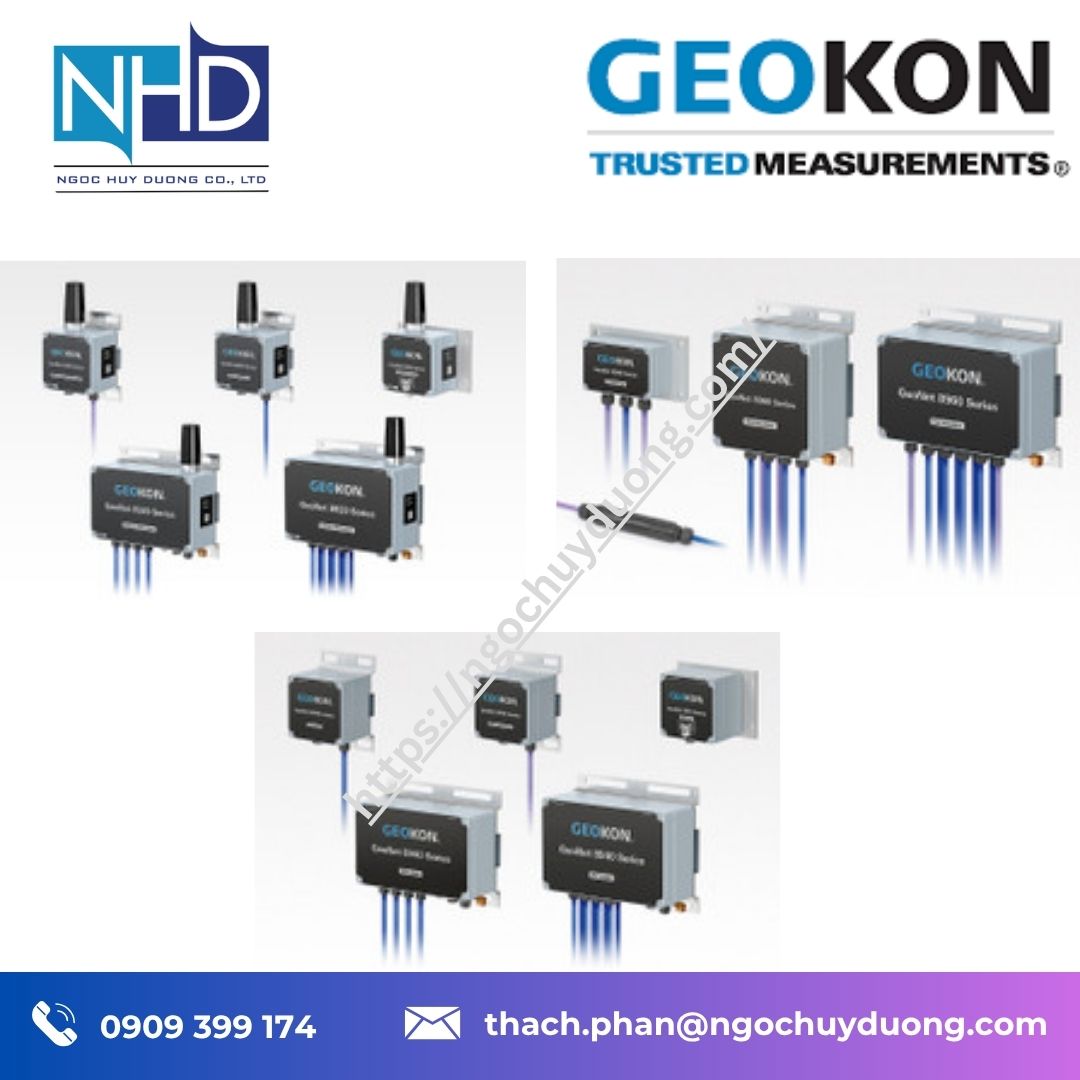

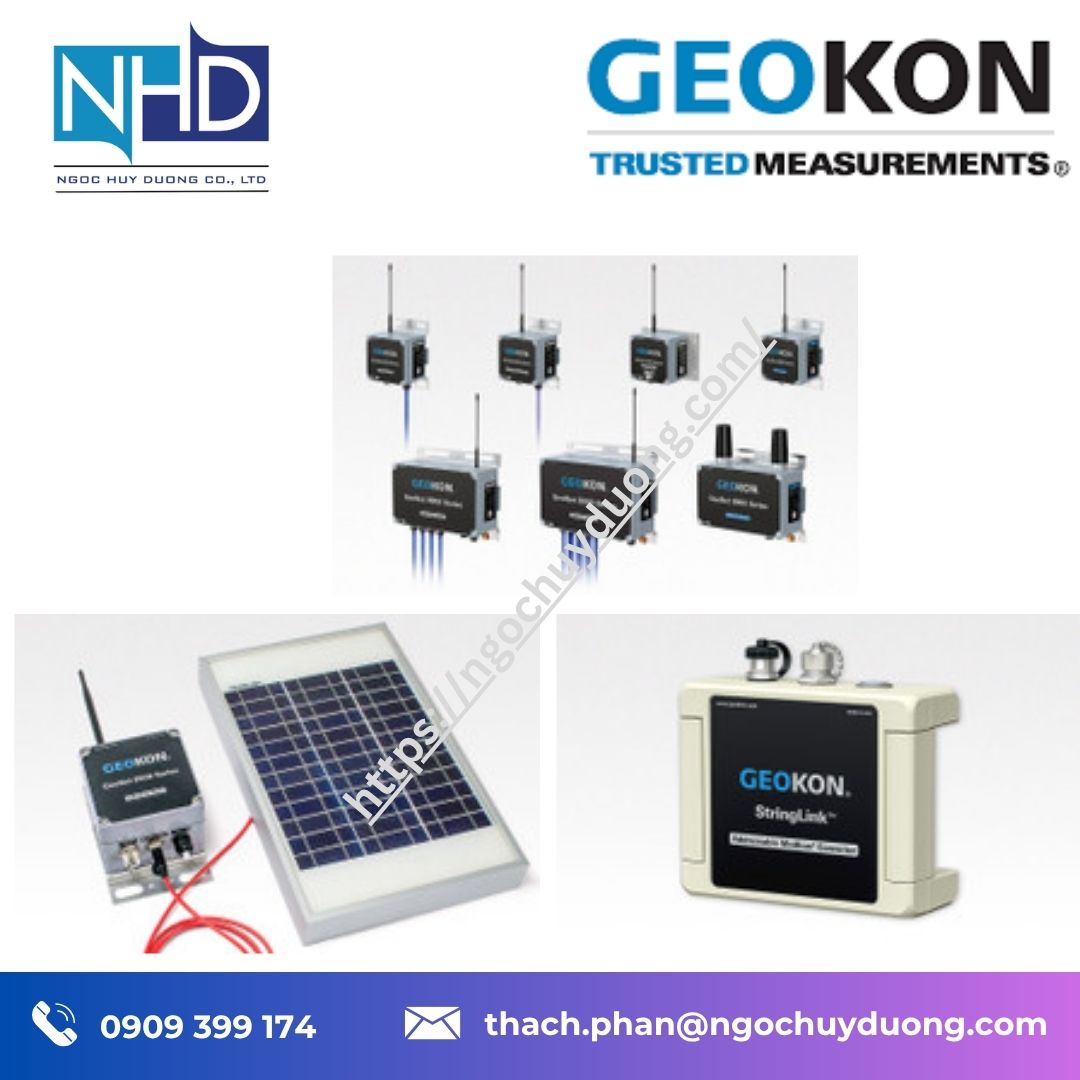

8960 Series có thể được sử dụng để mở rộng năng lực của các bộ ghi dữ liệu GeoNet loại nhiều kênh và loại có địa chỉ, bao gồm hệ thống Mesh, Cellular và Wi-Fi. Nhờ đó, kỹ sư có thể bổ sung cảm biến vào hệ thống hiện có mà không cần thay thế toàn bộ bộ ghi dữ liệu.

GEOKON cung cấp nhiều cấu hình gồm 1 kênh, 4 kênh và 8 kênh. Ngoài các cảm biến dây rung thông thường, giao diện 4 và 8 kênh còn có thể sử dụng với Load Cell dây rung GEOKON Model 4900, miễn là tổng số cảm biến dây rung không vượt quá số kênh của giao diện.

Một điểm quan trọng của 8960 Series là khả năng kết nối thông qua RS-485, truyền bán song công hai dây và giao thức Modbus RTU. Đây là cấu trúc phù hợp với các hệ thống tự động hóa và quan trắc cần đưa dữ liệu cảm biến vào máy tính, PLC hoặc bộ ghi dữ liệu.

GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật và kết cấu của Hoa Kỳ, cung cấp các giải pháp cảm biến và thu thập dữ liệu cho đập, hầm, cầu, nền móng, mái dốc, mỏ và nhiều công trình địa kỹ thuật khác.

Ngọc Huy Dương cung cấp GEOKON 8960 Series cho các hệ thống quan trắc, hỗ trợ lựa chọn số kênh, loại cảm biến, bộ ghi dữ liệu và phương án kết nối phù hợp.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – GEOKON 8960 Series

⚙️ Tính năng kỹ thuật nổi bật GEOKON 8960 Series

• Đọc cảm biến dây rung kỹ thuật số: tích hợp xử lý tín hiệu và định địa chỉ để đọc trực tiếp cảm biến.
• Giao thức Modbus RTU: cho phép kết nối với máy tính, PLC, bộ ghi dữ liệu và các thiết bị điều khiển hỗ trợ Modbus RTU.
• RS-485 hai dây: giao tiếp vi sai bán song công, phù hợp với hệ thống truyền dữ liệu công nghiệp.
• Ba cấu hình kênh: 1 kênh, 4 kênh và 8 kênh, đáp ứng nhiều quy mô hệ thống.
• Mở rộng hệ thống GeoNet: có thể bổ sung cảm biến cho các bộ ghi dữ liệu GeoNet nhiều kênh và có địa chỉ.
• Tương thích Load Cell Model 4900: phiên bản 4 và 8 kênh có thể đọc nhiều Load Cell dây rung và cảm biến dây rung trên cùng một giao diện nếu không vượt quá số kênh.
• Làm việc trong môi trường rộng: nhiệt độ vận hành từ -40°C đến +80°C.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn GEOKON 8960 Series

Các thông số trên được lấy từ trang sản phẩm GEOKON và tài liệu kỹ thuật của 8960 Series. GEOKON duy trì chính sách cải tiến thiết kế và có thể điều chỉnh sản phẩm hoặc thông số mà không cần thông báo trước.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – GEOKON 8960 Series

🧱 Kết cấu & công nghệ – Xử lý tín hiệu dây rung thành dữ liệu số

8960 Series được phát triển dựa trên việc kết hợp xử lý tín hiệu và định địa chỉ kỹ thuật số. Giao diện kích thích cảm biến dây rung, đo tín hiệu phản hồi và chuyển đổi thành dữ liệu số. Máy tính, PLC hoặc bộ ghi dữ liệu có thể truy vấn dữ liệu thông qua giao thức Modbus RTU.

Thiết bị tự động phát hiện tần số cộng hưởng của cảm biến dây rung trong khoảng 400–6.500 Hz, cho phép sử dụng với nhiều loại cảm biến dây rung GEOKON. Giao diện cũng có khả năng đọc cảm biến dây rung và nhiệt điện trở được tích hợp trong cảm biến, giúp hệ thống thu thập đồng thời giá trị đo và nhiệt độ.

Một cải tiến đáng chú ý của phiên bản hiện tại là giao diện được chế tạo với cửa thông khí bù áp, giúp hạn chế hiện tượng ngưng tụ hơi nước trong điều kiện khí hậu ẩm. Đây là yếu tố hữu ích đối với các hệ thống quan trắc đặt ngoài trời hoặc tại những vị trí có độ ẩm cao.

🔁 Tương thích – Kết nối – Mở rộng GEOKON 8960 Series

8960 Series có thể kết nối với các bộ ghi dữ liệu GeoNet nhiều kênh và bộ ghi có địa chỉ, giúp tăng số lượng cảm biến mà hệ thống có thể tiếp nhận. Nhiều giao diện 8960 có thể kết nối nối tiếp trên cùng một đường truyền để tập trung dữ liệu về một bộ ghi hoặc một thiết bị Modbus RTU.

Theo tài liệu GEOKON, hệ thống có thể nối tối đa 32 giao diện hoặc 64 kênh trên một tuyến bus, tùy cấu hình. Điều này tạo khả năng mở rộng đáng kể cho các dự án có nhiều cảm biến dây rung phân bố trong cùng khu vực quan trắc.

Đối với các chuỗi cảm biến có địa chỉ sử dụng chuẩn RS-485 của GEOKON, bộ chuyển đổi bus có địa chỉ Model 8020-38 được sử dụng để kết nối với máy tính, thiết bị đọc, bộ ghi dữ liệu hoặc PLC. Bộ chuyển đổi đóng vai trò cầu nối giữa các giao thức TTL hoặc USB và chuỗi cảm biến RS-485.

🎯 Ứng dụng thực tế GEOKON 8960 Series

8960 Series phù hợp với các hệ thống cần đọc nhiều cảm biến dây rung và đưa dữ liệu về bộ ghi hoặc hệ thống điều khiển:

• Quan trắc đập: kết nối piezometer, pressure cell và các cảm biến dây rung.
• Quan trắc hầm: thu thập dữ liệu từ cảm biến biến dạng, áp suất và chuyển vị.
• Công trình cầu: kết nối các cảm biến dây rung phục vụ theo dõi biến dạng kết cấu.
• Quan trắc nền móng: sử dụng với pressure cell, load cell và các cảm biến địa kỹ thuật.
• Công trình khai thác mỏ: tập trung dữ liệu từ nhiều cảm biến tại khu vực quan trắc.
• Hệ thống đo tải trọng: phiên bản 4 và 8 kênh có thể sử dụng với Load Cell dây rung Model 4900.
• Hệ thống tự động hóa: kết nối trực tiếp với PLC hoặc máy tính thông qua Modbus RTU.
• Mở rộng hệ thống GeoNet: bổ sung các cảm biến mới vào bộ ghi dữ liệu đang vận hành.

📞 Gọi tư vấn theo ngành: 0909 399 174 – GEOKON 8960 Series

💡 Tại sao nên mua GEOKON 8960 Series tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp và đo lường.
• Tư vấn lựa chọn giao diện 1, 4 hoặc 8 kênh theo số lượng cảm biến.
• Hỗ trợ lựa chọn giữa cấu hình dạng cáp và dạng hộp.
• Tư vấn kết nối RS-485 và Modbus RTU với PLC, máy tính hoặc bộ ghi dữ liệu.
• Hỗ trợ tích hợp với hệ thống GeoNet hiện hữu.
• Cam kết sản phẩm chính hãng, hỗ trợ hồ sơ kỹ thuật và chứng từ theo yêu cầu.
• Hỗ trợ kỹ thuật cho chủ đầu tư, EPC, nhà thầu và kỹ sư quan trắc.
• Hỗ trợ sau bán hàng trên toàn quốc.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật GEOKON 8960 Series

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Giao diện đọc dây rung kỹ thuật số GEOKON 8960 Series, vui lòng liên hệ Ngọc Huy Dương để được hỗ trợ lựa chọn số kênh, kiểu kết nối, loại cảm biến và phương án tích hợp hệ thống phù hợp.

🧩 Phiên bản & Mã sản phẩm GEOKON 8960 Series

GEOKON 8960-01C-CAB

• Giao diện dây rung có địa chỉ cho 1 cảm biến.
• Dạng thân riêng, chiều dài khoảng 100 mm, đường kính 25 mm.
• Có thể sử dụng với một cảm biến dây rung.

GEOKON 8960-01C-CBL

• Giao diện dây rung có địa chỉ 1 kênh, dạng hộp.
• Kích thước vỏ khoảng 80 × 125 × 57 mm.

GEOKON 8960-04C-CBL

• Giao diện dây rung có địa chỉ 4 kênh.
• Kích thước vỏ khoảng 180 × 180 × 101 mm.
• Có thể kết nối nhiều cảm biến dây rung hoặc Load Cell Model 4900 trong giới hạn 4 kênh.

GEOKON 8960-08C-CBL

• Giao diện dây rung có địa chỉ 8 kênh.
• Kích thước vỏ khoảng 160 × 260 × 91 mm.
• Phù hợp với hệ thống tập trung nhiều cảm biến tại cùng khu vực.

Ngoài các phiên bản trên, GEOKON còn cung cấp các cấu hình dạng cáp với chiều dài cáp tiêu chuẩn hoặc theo yêu cầu, trong đó có 8960-01C-CAB-SL, 8960-01C-CAB-VL, 8960-01C-12P-SL và 8960-01C-12P-VL.

📩 Bạn cần bảng model GEOKON 8960 Series đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Giao diện đọc dây rung GEOKON 8960 Series

1. GEOKON 8960 Series dùng để làm gì?
8960 Series dùng để đọc, xử lý và số hóa tín hiệu từ cảm biến dây rung, đồng thời mở rộng số lượng cảm biến cho các bộ ghi dữ liệu GeoNet.

2. 8960 Series sử dụng giao thức nào?
Thiết bị sử dụng RS-485 bán song công hai dây và giao thức Modbus RTU, phù hợp với máy tính, PLC, bộ ghi dữ liệu và các thiết bị điều khiển hỗ trợ Modbus.

3. 8960 Series có bao nhiêu kênh?
GEOKON cung cấp các cấu hình 1 kênh, 4 kênh và 8 kênh, đáp ứng từ hệ thống đơn cảm biến đến các cụm nhiều cảm biến.

4. 8960 Series có dùng được với Load Cell GEOKON 4900 không?
Có. Các giao diện 4 và 8 kênh có thể kết nối với Load Cell dây rung Model 4900 cùng các cảm biến dây rung khác, với điều kiện tổng số cảm biến không vượt quá số kênh của giao diện.

5. Có thể mở rộng nhiều giao diện 8960 trên cùng hệ thống không?
Có. Nhiều giao diện có thể nối tiếp trên đường bus để tập trung dữ liệu về một thiết bị Modbus RTU hoặc bộ ghi GeoNet. Theo tài liệu GEOKON, giới hạn bus là 32 thiết bị hoặc 64 kênh.
