Công tắc hành trình BERNSTEIN M49 – Giải pháp phát hiện vị trí trong máy công nghiệp
Tìm hiểu thêm:
Được phân phối bởi Công ty TNHH Ngọc Huy Dương – đơn vị cung cấp thiết bị công nghiệp tại Việt Nam.
🌐 Website: 🌐 www.ngochuyduong.com | Hotline: ☎️ 0909 399 174 | Email: ✉️ thach.phan@ngochuyduong.com
📌 1. Giới thiệu tổng quan công tắc hành trình BERNSTEIN M49 và các dòng liên quan

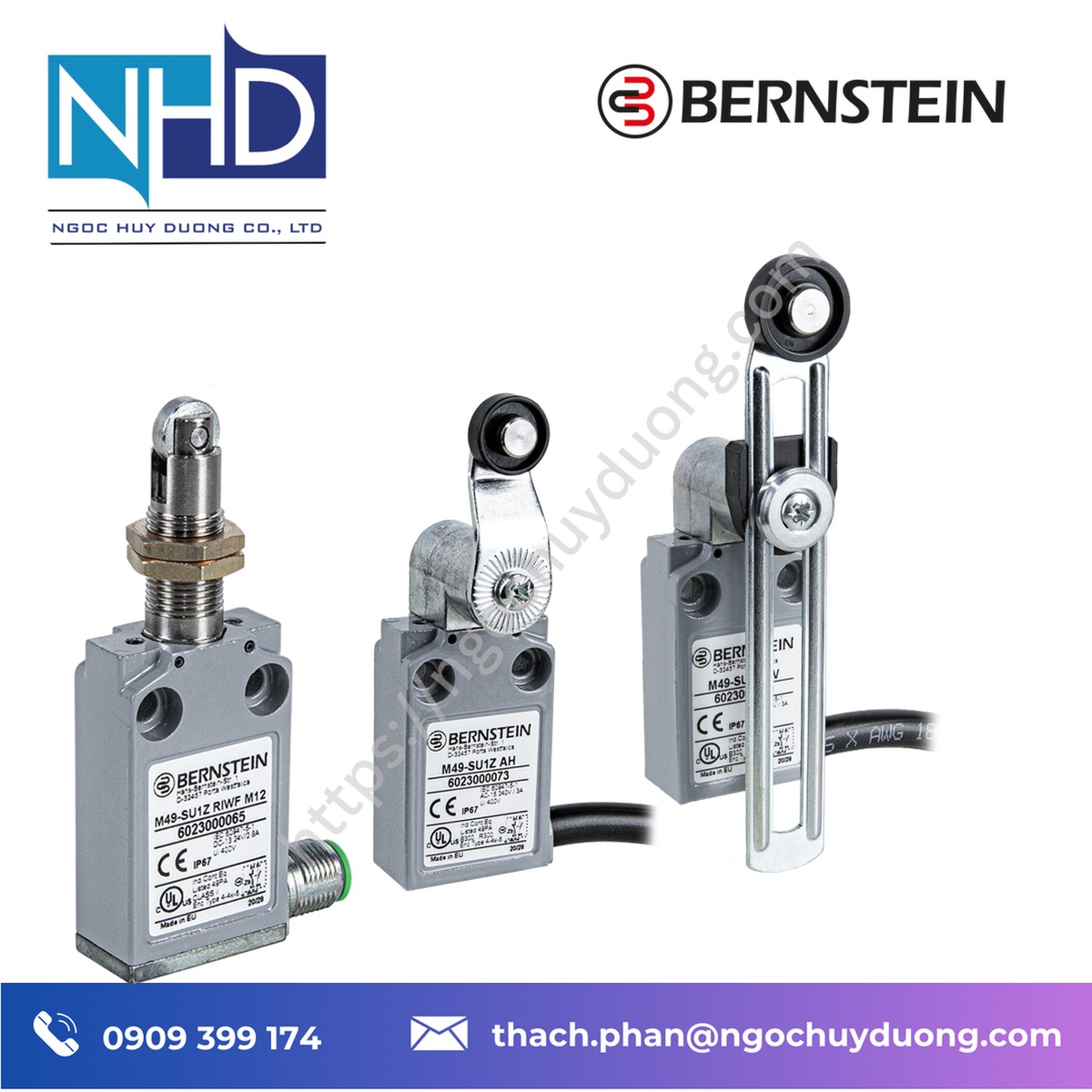

Công tắc hành trình BERNSTEIN M49 là thiết bị đóng cắt cơ điện thuộc nhóm position switches có vỏ kim loại của BERNSTEIN, được sử dụng để phát hiện vị trí của các bộ phận chuyển động và chuyển trạng thái cơ học thành tín hiệu điện. Thiết bị hỗ trợ giám sát hành trình, trạng thái đóng mở của cơ cấu máy và vị trí các chi tiết trong hệ thống tự động hóa công nghiệp.
Danh mục công tắc hành trình vỏ kim loại của BERNSTEIN gồm năm dòng M49, GC, SN2, MN78 và D. Mỗi dòng có thiết kế và định hướng ứng dụng riêng, từ yêu cầu lắp đặt dạng mỏng, giám sát vị trí trong môi trường công nghiệp thông thường đến những điều kiện làm việc khắc nghiệt hoặc ứng dụng liên quan đến an toàn máy. Việc lựa chọn đúng dòng thiết bị cần dựa trên không gian lắp đặt, tải cơ học, điều kiện môi trường, cấu hình tiếp điểm và yêu cầu đấu nối.
BERNSTEIN AG là nhà sản xuất thiết bị công nghiệp của Đức, hoạt động trong lĩnh vực công nghệ an toàn, công tắc, cảm biến và thiết bị vỏ bảo vệ. Danh mục sản phẩm của hãng bao gồm công tắc hành trình vỏ nhựa và vỏ kim loại cùng các loại cảm biến vị trí. Khi lựa chọn thiết bị, người dùng cần đối chiếu mã sản phẩm và tài liệu kỹ thuật của nhà sản xuất để xác định đúng cấu hình phù hợp với máy móc thực tế.
2. Đặc điểm kỹ thuật nổi bật của công tắc hành trình BERNSTEIN
- Thiết kế vỏ kim loại: Các dòng công tắc hành trình vỏ kim loại hướng đến ứng dụng có yêu cầu về độ chắc chắn cơ học. Đây là lựa chọn đáng cân nhắc khi thiết bị được lắp trên máy hoặc cụm cơ cấu có nguy cơ chịu va chạm, rung động và tác động cơ học.

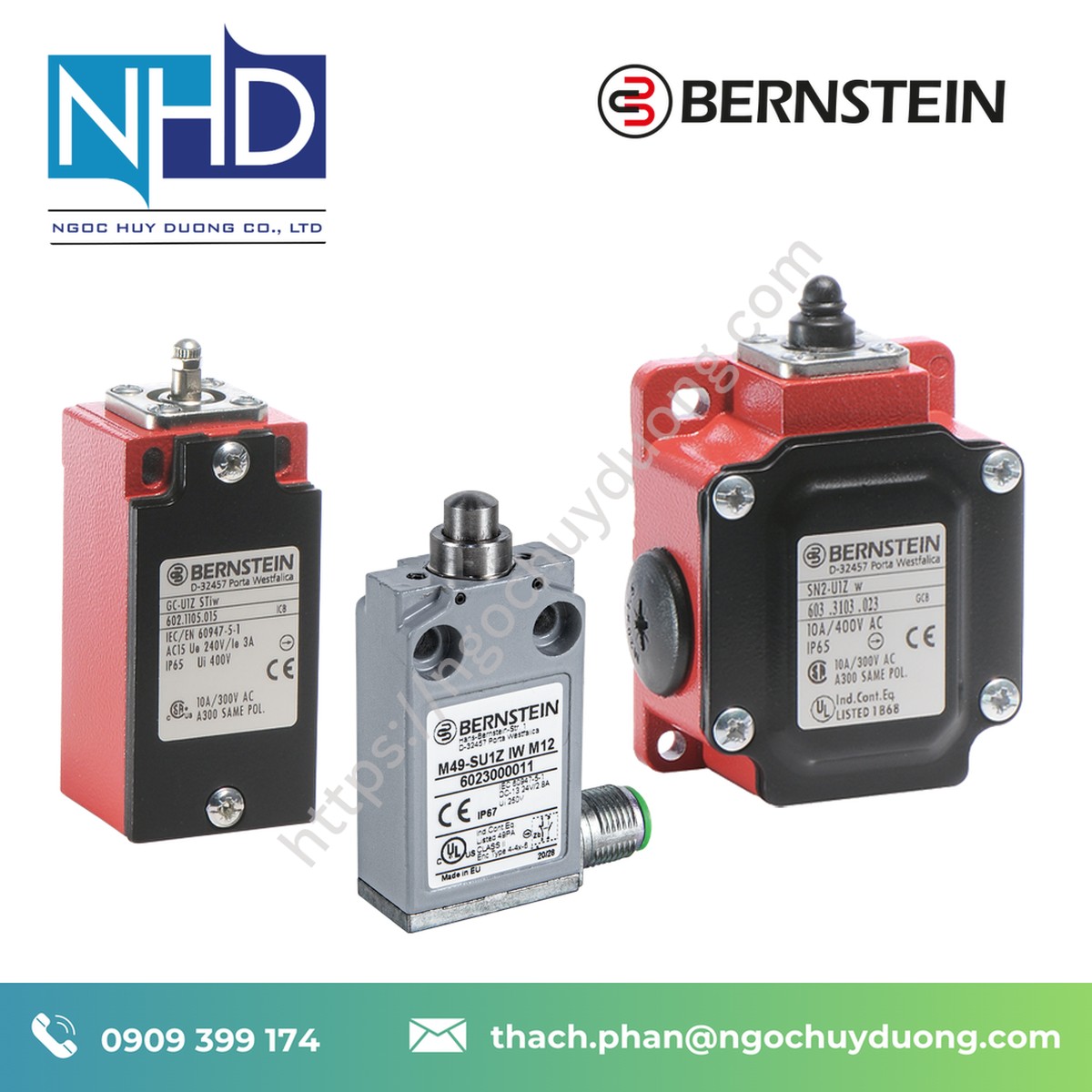

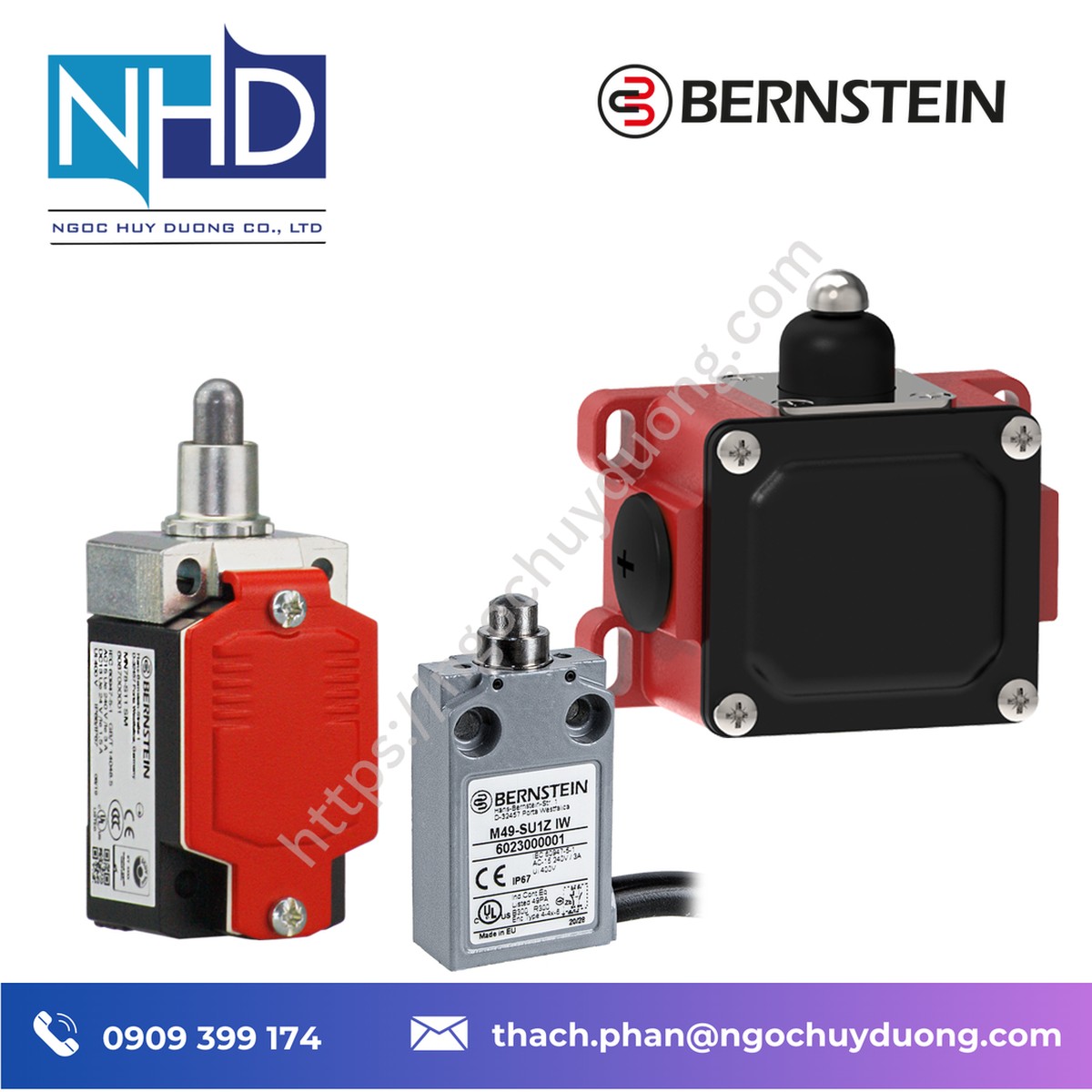

- Nhiều kiểu dáng để lựa chọn: M49 có thiết kế dạng mỏng; GC có kiểu dáng gọn; MN78 thuộc nhóm thiết kế tải nặng; SN2 phù hợp với ứng dụng đấu nối nối tiếp; trong khi D hướng đến môi trường làm việc rất khắc nghiệt.
- Khả năng bảo vệ theo từng dòng: Catalogue BERNSTEIN công bố cấp bảo vệ IP67 cho M49, IP65 cho GC, SN2 và D, trong khi MN78 có cấp IP66/IP67. Cấp bảo vệ cụ thể cần được kiểm tra theo phiên bản và cấu hình đặt hàng.
- Đa dạng phương án đấu nối: Các dòng có thể sử dụng cáp đấu nối sẵn hoặc đầu vào cáp thông qua cable gland, tùy thiết kế. Người dùng cần kiểm tra đúng kiểu đấu nối trước khi tích hợp thiết bị vào tủ điện và hệ thống điều khiển.
- Tiếp điểm mở cưỡng bức: Catalogue tổng quan ghi nhận các dòng công tắc hành trình kim loại nêu trên có tiếp điểm NC với chức năng mở cưỡng bức. Đối với ứng dụng an toàn, cần đánh giá toàn bộ cấu hình và thiết kế hệ thống thay vì chỉ dựa vào đặc tính của riêng công tắc.
📋 3. Thông số kỹ thuật tham khảo
Bảng dưới đây tổng hợp thông tin cấp dòng sản phẩm từ catalogue tổng quan của BERNSTEIN. Thông số không thay thế datasheet của mã cấu hình cụ thể.
| Thông số | M49 | GC | SN2 | MN78 | D |
|---|---|---|---|---|---|
| Kiểu thiết kế | Dạng mỏng | Gọn | Đấu nối nối tiếp | Tải nặng | Môi trường rất khắc nghiệt |
| Kích thước thân (D × R × C) | 30 × 16 × 49 mm | 36 × 32,5 × 72 mm | 58 × 35,5 × 70,5 mm | 42,5 × 44,5 × 77,5 mm | 82 × 44 × 56 mm |
| Cấp bảo vệ | IP67 | IP65 | IP65 | IP66/IP67 | IP65 |
| Nhiệt độ làm việc | -25 đến +70°C | -30 đến +80°C | -30 đến +80°C | -30 đến +75°C | -30 đến +80°C |
| Điện áp/dòng điện theo danh mục | AC-15: 240 V/3 A; DC-13: 24 V/2,8 A; nhiệt 10 A | AC-15: 240 V/3 A; DC-13: 24 V/3 A; nhiệt 10 A | AC-15: 240 V/3 A; DC-13: 24 V/3 A; nhiệt 10 A | AC-15: 240 V/3 A; DC-13: 24 V/1,5 A; nhiệt 5 A | AC-15: 240 V/3 A; DC-13: 24 V/3 A; nhiệt 10 A |
Lưu ý: Thông số điện trong bảng là dữ liệu tổng quan theo catalogue, không phải thông số đảm bảo cho mọi biến thể. Cần kiểm tra sơ đồ tiếp điểm, dòng điện vận hành, kiểu tác động, đầu nối và chứng nhận của đúng mã sản phẩm trước khi lắp đặt.
- BERNSTEIN 6023000001
- BERNSTEIN 6023000002
- BERNSTEIN 6023000003
- BERNSTEIN 6023000004
- BERNSTEIN 6023000005
- BERNSTEIN 6023000006
- BERNSTEIN 6023000007
- BERNSTEIN 6023000008
- BERNSTEIN 6023000009
- BERNSTEIN 6023000010
- BERNSTEIN 6023000011
- BERNSTEIN 6023000012
- BERNSTEIN 6023000013
- BERNSTEIN 6023000014
- BERNSTEIN 6023000015
- BERNSTEIN 6023000016
- BERNSTEIN 6023000017
- BERNSTEIN 6023000018
- BERNSTEIN 6023000019
- BERNSTEIN 6023000020
- BERNSTEIN 6023000021
- BERNSTEIN 6023000022
- BERNSTEIN 6023000023
- BERNSTEIN 6023000024
- BERNSTEIN 6023000025
- BERNSTEIN 6023000026
- BERNSTEIN 6023000027
- BERNSTEIN 6023000028
- BERNSTEIN 6023000029
- BERNSTEIN 6023000030
🧱 4. Vật liệu và độ bền trong môi trường công nghiệp
Vỏ kim loại là đặc điểm quan trọng của nhóm sản phẩm M49, GC, SN2, MN78 và D. Riêng dòng MN78 được mô tả với vỏ và nắp bằng nhôm đúc, hướng đến môi trường khắc nghiệt, khu vực ngoài trời và vị trí chịu tải cơ học cao. Các thông tin vật liệu cụ thể của những dòng còn lại cần được xác nhận trong catalogue chi tiết tương ứng.
Cấp bảo vệ IP cho biết khả năng bảo vệ thiết bị trước sự xâm nhập của bụi và nước theo điều kiện thử nghiệm quy định; không đồng nghĩa với khả năng chịu mọi loại hóa chất, tia nước, va đập hoặc điều kiện lắp đặt. Để tăng độ tin cậy, cần lựa chọn đúng cấp bảo vệ, lắp đặt theo hướng dẫn, sử dụng phụ kiện cáp phù hợp và kiểm tra định kỳ độ chắc chắn của cơ cấu tác động.
🔄 5. Tương thíchthay thế và mở rộng hệ thống
Khi thay thế công tắc hành trình hiện hữu, không nên chỉ so sánh kích thước bên ngoài. Kỹ sư cần đối chiếu khoảng cách lỗ lắp, chiều cao và hướng tác động, loại đầu tác động, sơ đồ tiếp điểm thường mở (NO) hoặc thường đóng (NC), kiểu đóng cắt, thông số điện và phương thức đấu nối. Đặc biệt, nếu thiết bị thuộc mạch liên động bảo vệ, việc thay thế phải đáp ứng yêu cầu thiết kế an toàn của máy.
Đối với dòng MN78, catalogue mô tả thiết kế dạng mô-đun, cơ cấu tác động có thể xoay theo các nấc 45 độ và đầu vào cáp M20 × 1,5. Những đặc điểm này có thể hỗ trợ bố trí thiết bị theo điều kiện lắp đặt, nhưng khả năng tương thích thực tế vẫn phải được xác minh theo mã đặt hàng và tài liệu kỹ thuật.
🎯 6. Ứng dụng thực tế
Công tắc hành trình BERNSTEIN được cân nhắc trong các hệ thống máy và dây chuyền cần giám sát vị trí cơ cấu chuyển động. Tùy dòng và cấu hình, các ứng dụng có thể bao gồm:
- Giám sát cửa máy, nắp che và cửa kiểm tra trên thiết bị công nghiệp.
- Phát hiện vị trí của cơ cấu trượt, cơ cấu nâng hạ và bộ phận chuyển động.
- Máy gia công cơ khí, dây chuyền lắp ráp và thiết bị tự động hóa.
- Máy móc lắp đặt ngoài trời hoặc môi trường có tải cơ học cao, khi thông số thiết bị đáp ứng yêu cầu.
- Ứng dụng giám sát vị trí và hệ thống an toàn máy, với điều kiện lựa chọn đúng thiết bị và thiết kế mạch an toàn phù hợp.
Không nên mặc định mọi dòng đều thích hợp cho cùng một môi trường. Với nơi có phoi nóng, tia lửa, hóa chất, độ ẩm cao hoặc nguy cơ va đập mạnh, cần đánh giá điều kiện vận hành và các giới hạn được nhà sản xuất công bố trước khi chọn thiết bị.
7. Vì sao nên liên hệ Ngọc Huy Dương?
Công ty TNHH Ngọc Huy Dương hỗ trợ khách hàng tra cứu dòng công tắc hành trình BERNSTEIN, đối chiếu yêu cầu kỹ thuật và xác định cấu hình phù hợp với ứng dụng. Đối với bộ phận mua hàng, kỹ sư thiết kế, kỹ sư bảo trì, nhà máy, đơn vị EPC và OEM, việc xác định đúng mã sản phẩm từ đầu giúp hạn chế nhầm lẫn khi đặt hàng và giảm rủi ro không tương thích trong quá trình thay thế.
Khách hàng nên cung cấp mã thiết bị đang sử dụng, hình ảnh nhãn sản phẩm, sơ đồ đấu dây, kích thước lắp đặt và điều kiện môi trường để được hỗ trợ kiểm tra. Tình trạng hàng, thời gian giao, giá bán, chứng từ CO/CQ và điều kiện bảo hành cần được xác nhận cụ thể tại thời điểm báo giá.
🧩 8. Phiên bản và mã sản phẩm
Các dòng sản phẩm được tổng hợp trong bài gồm Position switch M49, Position switch GC, Position switch SN2, Position switch MN78 và Position switch D. Đây là tên dòng sản phẩm, không phải danh sách đầy đủ mã đặt hàng hoặc biến thể cơ cấu tác động. Mỗi dòng có thể có các phiên bản khác nhau về đầu tác động, tiếp điểm, cách đấu nối và phụ kiện. Hãy gửi yêu cầu để đối chiếu catalogue chi tiết và xác nhận mã cần đặt hàng.
🧩 9. Câu hỏi thường gặp
Công tắc hành trình BERNSTEIN M49 dùng để làm gì?
M49 dùng để phát hiện vị trí cơ học và chuyển trạng thái tác động thành tín hiệu điện trong hệ thống máy. Cần chọn đúng cơ cấu tác động và cấu hình tiếp điểm cho ứng dụng.
M49 có cấp bảo vệ IP bao nhiêu?
Catalogue tổng quan ghi nhận dòng M49 có cấp bảo vệ IP67. Hãy xác minh mã cấu hình cụ thể trước khi sử dụng.
GC, SN2, MN78 và D khác nhau như thế nào?
Các dòng khác nhau về thiết kế, kích thước, cấp bảo vệ và định hướng ứng dụng. GC có thiết kế gọn, SN2 hướng đến đấu nối nối tiếp, MN78 thuộc nhóm tải nặng và D hướng đến môi trường rất khắc nghiệt.
Có thể thay thế công tắc cũ bằng BERNSTEIN M49 không?
Có thể xem xét sau khi kiểm tra kích thước, cơ cấu tác động, sơ đồ tiếp điểm, thông số điện và điều kiện môi trường. Không nên thay thế chỉ dựa trên kích thước vỏ.
Cần cung cấp thông tin gì để nhận báo giá?
Hãy cung cấp mã sản phẩm, số lượng, yêu cầu tiếp điểm, kiểu tác động, phương thức đấu nối và điều kiện làm việc. Các thông tin này giúp xác định đúng phiên bản cần báo giá.
10. Liên hệ đặt hàng và tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com
Liên hệ Ngọc Huy Dương để được hỗ trợ tra cứu công tắc hành trình BERNSTEIN M49, GC, SN2, MN78 và D, xác minh thông số theo tài liệu nhà sản xuất và lựa chọn cấu hình phù hợp cho hệ thống công nghiệp của bạn.
