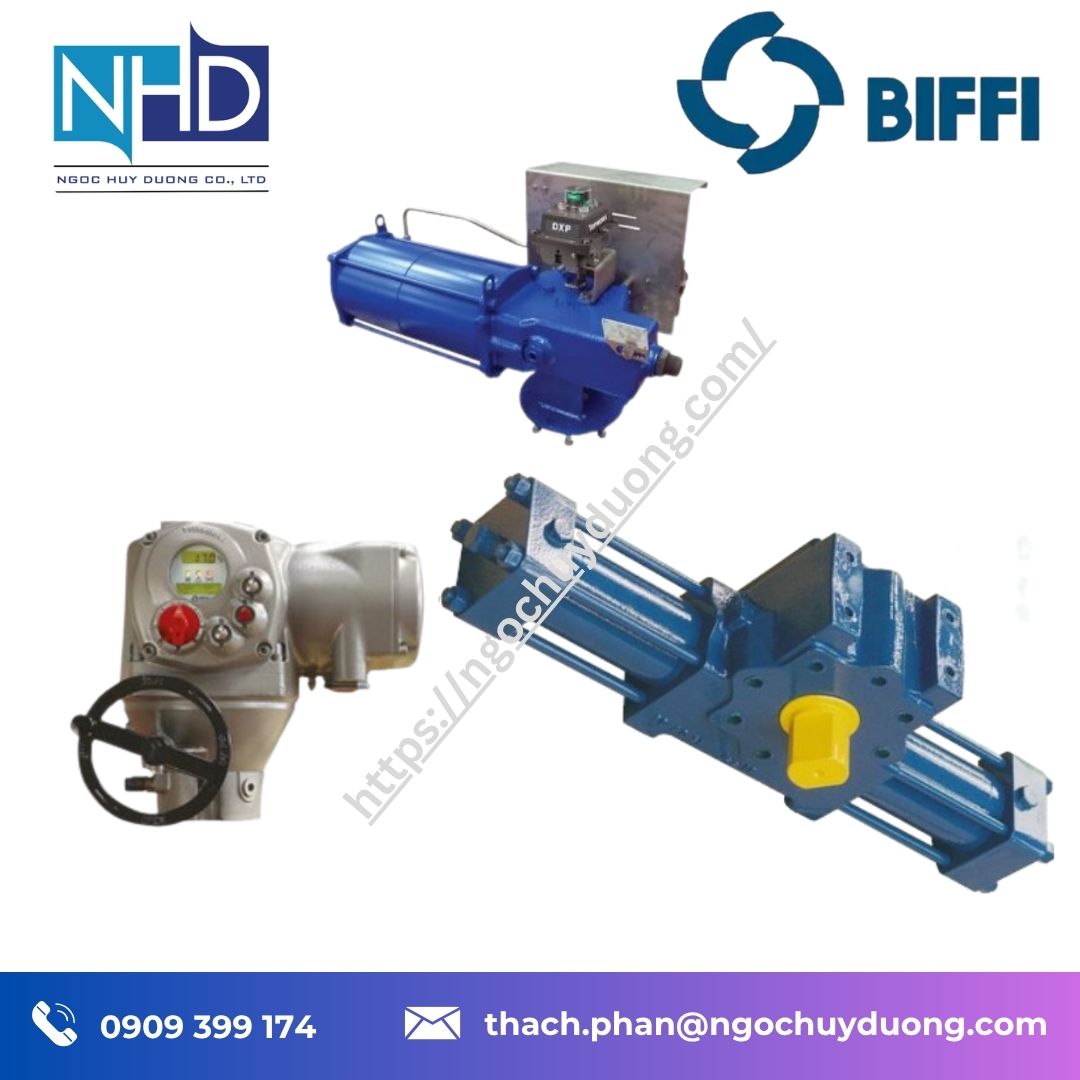

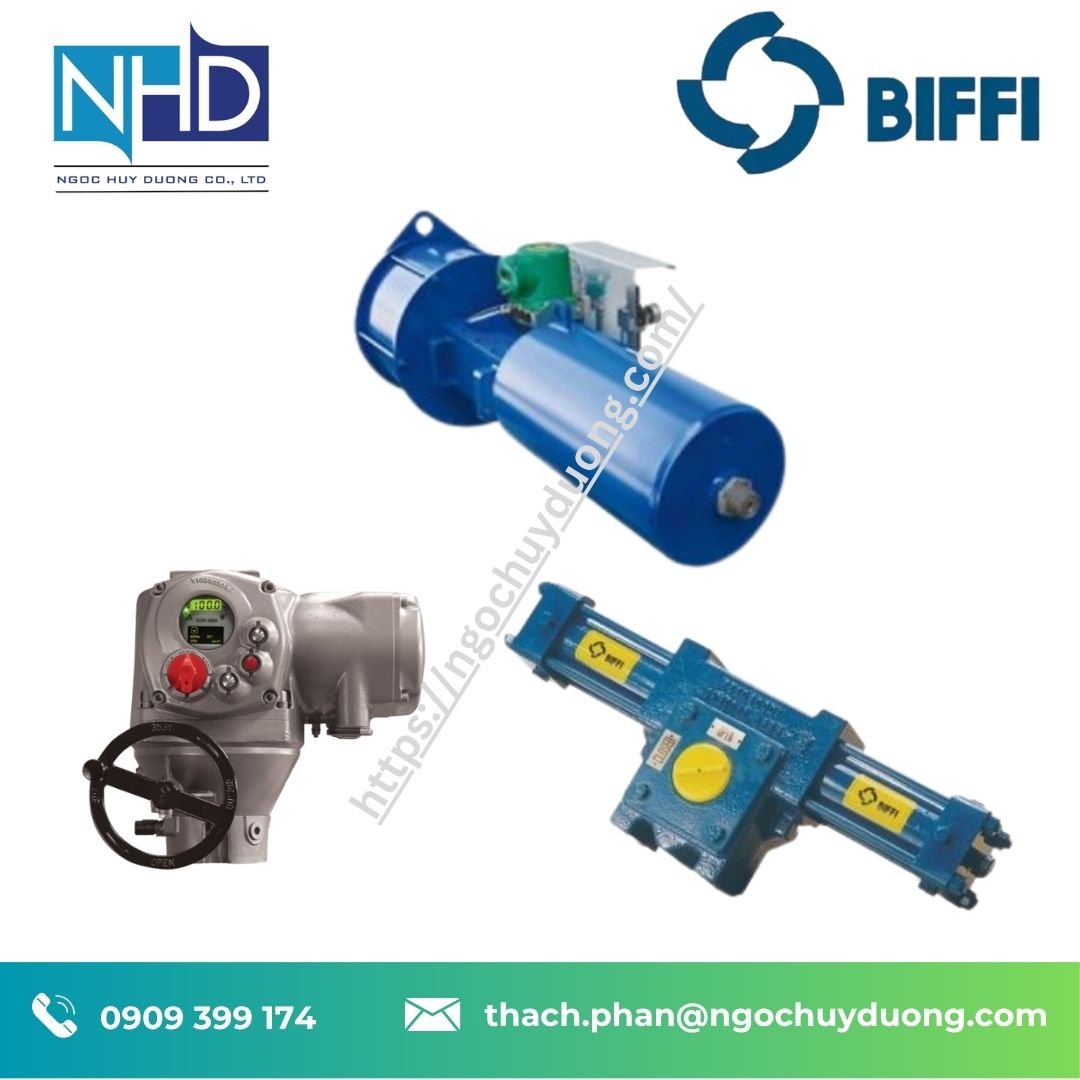

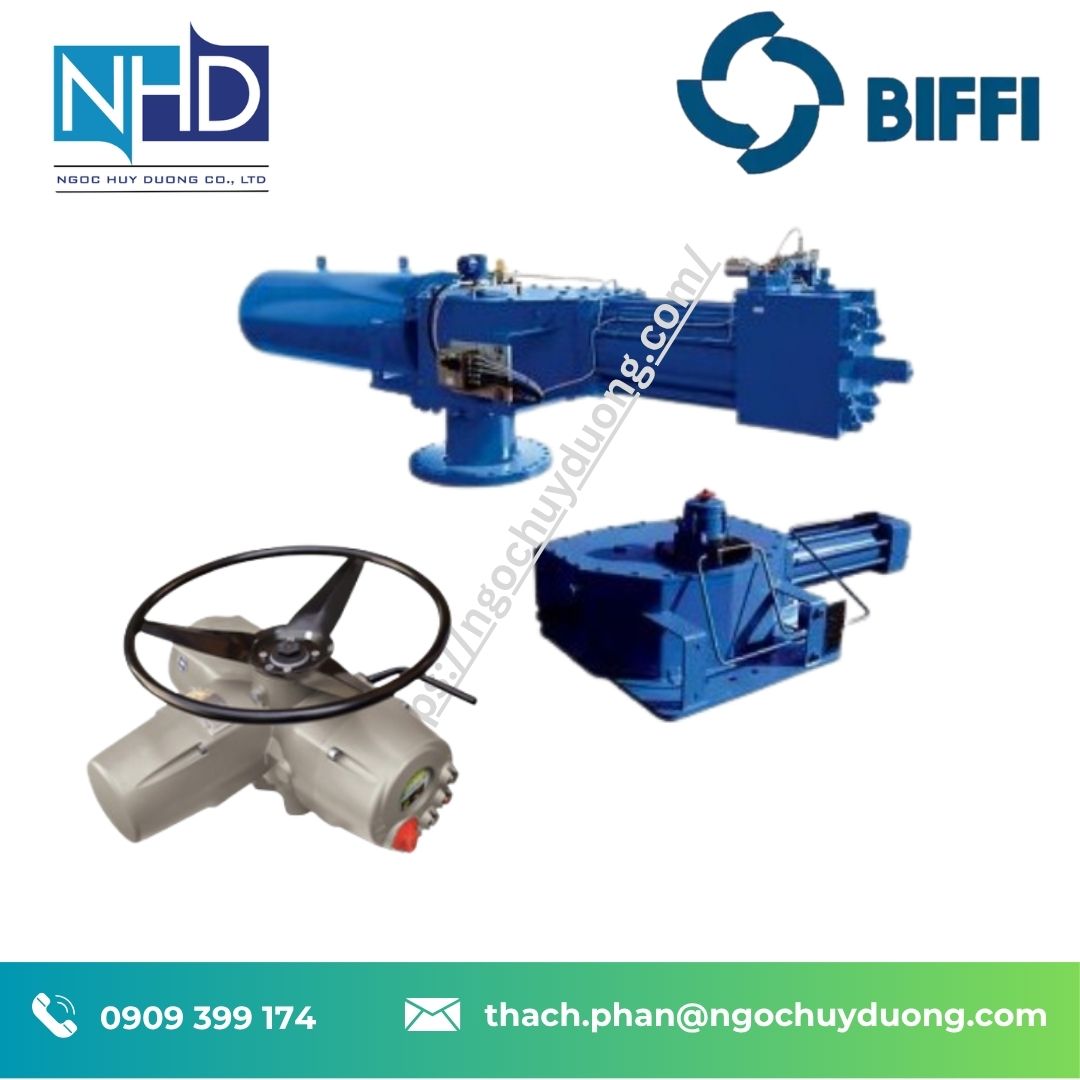

Bộ truyền động khí nén thủy lực Biffi ALGA – ALGA-S, ALGA-S QA cho van công nghiệp

Bộ truyền động khí nén thủy lực Biffi ALGA là dòng actuator kiểu Scotch Yoke được thiết kế cho các ứng dụng điều khiển van quay 90° trong những hệ thống công nghiệp yêu cầu mô-men xoắn lớn, độ tin cậy cao và khả năng vận hành trong điều kiện khắc nghiệt.

Dòng Biffi ALGA bao gồm các phiên bản:

• Biffi ALGA
• Biffi ALGA-S
• Biffi ALGA-S QA

được phát triển để điều khiển các loại van:

• Van bi.
• Van bướm.
• Van plug.
• Van cô lập đường ống.
• Thiết bị quay công nghiệp.

Khác với các dòng actuator điện như Biffi ICON3000, Bộ truyền động khí nén thủy lực Biffi ALGA sử dụng năng lượng khí nén hoặc thủy lực để tạo chuyển động quay. Thiết kế này đặc biệt phù hợp với các hệ thống:

• Dầu khí.
• LNG.
• Hóa dầu.
• Nhà máy điện.
• Trạm nén khí.
• Hệ thống đường ống lớn.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Bộ truyền động khí nén thủy lực Biffi ALGA là gì?

Bộ truyền động khí nén thủy lực Biffi ALGA là thiết bị chuyển đổi năng lượng của môi chất điều khiển thành chuyển động quay cơ học để vận hành van.

Nguồn năng lượng sử dụng có thể là:

• Khí nén.
• Dầu thủy lực.
• Hệ thống khí – dầu kết hợp.

Nguyên lý:

Khí nén/thủy lực cấp vào actuator

↓

Tạo lực tác động lên piston

↓

Piston chuyển động tuyến tính

↓

Cơ cấu Scotch Yoke biến đổi thành chuyển động quay

↓

Trục actuator điều khiển van

Nhờ cơ cấu Scotch Yoke, Biffi ALGA tạo ra mô-men xoắn lớn, đặc biệt phù hợp với các van có lực phá kẹt ban đầu cao.

Tổng quan các dòng Biffi ALGA

Biffi ALGA

Biffi ALGA là dòng actuator cơ bản trong series, sử dụng cơ cấu Scotch Yoke để tạo mô-men xoắn cao.

Ứng dụng:

• Van bi.
• Van bướm.
• Van plug.
• Van quay công nghiệp.

Đặc điểm:

• Thiết kế chắc chắn.
• Mô-men xoắn lớn.
• Phù hợp môi trường công nghiệp.
• Có nhiều tùy chọn điều khiển.

Biffi ALGA-S

Biffi ALGA-S là phiên bản được tối ưu cho các ứng dụng yêu cầu độ an toàn cao hơn.

Dòng này thường được sử dụng trong:

• Hệ thống dầu khí.
• Đường ống truyền tải.
• Trạm xử lý khí.
• Nhà máy hóa dầu.

Ưu điểm:

• Khả năng vận hành tin cậy.
• Hỗ trợ nhiều cấu hình fail-safe.
• Phù hợp hệ thống cần kiểm soát nghiêm ngặt.

Biffi ALGA-S QA

Biffi ALGA-S QA là biến thể được thiết kế cho các yêu cầu đặc biệt về khả năng vận hành nhanh hoặc yêu cầu an toàn cao.

QA thường được lựa chọn trong những hệ thống cần:

• Phản ứng nhanh.
• Đóng/mở van trong thời gian ngắn.
• Điều khiển các van quan trọng trong quá trình vận hành.

Ứng dụng:

• Van ESD.
• Hệ thống bảo vệ khẩn cấp.
• Đường ống quan trọng.

Cấu tạo của Biffi ALGA

Các thành phần chính của Bộ truyền động khí nén thủy lực Biffi ALGA gồm:

• Thân actuator.
• Xi lanh truyền động.
• Piston.
• Thanh piston.
• Scotch Yoke.
• Trục quay.
• Bộ gioăng làm kín.
• Bộ giảm chấn.
• Cơ cấu hồi lò xo hoặc thủy lực tùy cấu hình.

Thiết kế này giúp actuator:

• Chịu tải cao.
• Hoạt động ổn định.
• Dễ bảo trì.
• Tương thích nhiều loại van.

Cơ cấu Scotch Yoke trên Biffi ALGA

Điểm nổi bật nhất của Biffi ALGA là cơ cấu Scotch Yoke.

Cơ cấu này chuyển đổi:

Lực tuyến tính của piston

thành:

mô-men xoắn trên trục quay.

Đặc tính của Scotch Yoke:

• Mô-men lớn tại vùng bắt đầu hành trình.
• Phù hợp van có ma sát cao.
• Tối ưu cho van bi và van bướm.
• Giảm kích thước actuator khi cần lực lớn.

Đây là lý do Scotch Yoke được sử dụng rộng rãi trong ngành:

• Dầu khí.
• Hóa chất.
• Năng lượng.
• Đường ống công nghiệp.

Phiên bản tác động kép Biffi ALGA Double Acting

Phiên bản Double Acting sử dụng nguồn năng lượng cho cả hai chiều chuyển động.

Nguyên lý:

Cấp áp suất vào một phía piston

→ actuator quay theo chiều mở.

Cấp áp suất phía còn lại

→ actuator quay theo chiều đóng.

Ưu điểm:

• Mô-men ổn định.
• Điều khiển linh hoạt.
• Phù hợp hệ thống có nguồn khí/dầu liên tục.

Ứng dụng:

• Van vận hành thường xuyên.
• Hệ thống tự động hóa.
• Nhà máy xử lý liên tục.

Phiên bản hồi lò xo Biffi ALGA Spring Return

Đối với các hệ thống yêu cầu trạng thái an toàn khi mất nguồn, có thể sử dụng phiên bản hồi lò xo.

Nguyên lý:

Khi có nguồn:

Actuator thực hiện chuyển động.

Khi mất nguồn:

Lò xo đưa actuator về vị trí an toàn.

Các chế độ:

• Fail Close.
• Fail Open.

Ứng dụng:

• Van khẩn cấp.
• Hệ thống bảo vệ.
• Dầu khí.
• Hóa chất.

Mô-men xoắn của Biffi ALGA

Thông số quan trọng nhất khi lựa chọn:

Bộ truyền động khí nén thủy lực Biffi ALGA

là mô-men xoắn.

Actuator phải đáp ứng:

Mô-men actuator ≥ mô-men yêu cầu của van

Các yếu tố ảnh hưởng:

• Kích thước van.
• Áp suất đường ống.
• Loại van.
• Môi chất.
• Nhiệt độ.
• Ma sát ghế van.
• Hệ số an toàn.

Không nên lựa chọn actuator chỉ dựa vào:

• DN van.
• Kích thước đường ống.

Ứng dụng Biffi ALGA cho van bi

Van bi yêu cầu:

• Góc quay 90°.
• Mô-men mở lớn.
• Đóng/mở chính xác.

Bộ truyền động khí nén thủy lực Biffi ALGA phù hợp với:

• Van bi đường ống lớn.
• Van cách ly.
• Van trong hệ thống dầu khí.

Ưu điểm:

• Tạo lực phá kẹt tốt.
• Vận hành ổn định.
• Phù hợp chu kỳ đóng/mở.

Ứng dụng Biffi ALGA cho van bướm

Van bướm thường sử dụng trong:

• Hệ thống nước.
• Nhà máy điện.
• Xử lý nước thải.
• Đường ống công nghiệp.

Actuator cần đảm bảo:

• Mô-men đủ lớn.
• Điều khiển ổn định.
• Khả năng hoạt động lâu dài.

Biffi ALGA đáp ứng yêu cầu này nhờ thiết kế Scotch Yoke.

Ứng dụng trong ngành dầu khí

Trong ngành dầu khí, actuator cần:

• Độ tin cậy cao.
• Khả năng vận hành trong môi trường khắc nghiệt.
• Khả năng đóng van nhanh khi cần.

Biffi ALGA được sử dụng cho:

• Pipeline.
• Terminal.
• Trạm xử lý khí.
• Nhà máy LNG.
• Hệ thống van ESD.

Ứng dụng trong nhà máy điện

Các hệ thống sử dụng actuator:

• Đường hơi.
• Đường nước.
• Hệ thống nhiên liệu.
• Hệ thống phụ trợ.

Yêu cầu:

• Hoạt động liên tục.
• Độ chính xác.
• Bảo trì thuận tiện.

Hệ thống điều khiển Biffi ALGA

Một hệ thống hoàn chỉnh thường gồm:

PLC/DCS

↓

Van điện từ điều khiển

↓

Biffi ALGA actuator

↓

Van công nghiệp

↓

Quá trình sản xuất

Các thiết bị bổ sung:

• Solenoid valve.
• Limit switch.
• Position transmitter.
• Hydraulic power unit.

Phụ kiện cho Biffi ALGA

Van điện từ điều khiển

Điều khiển:

• Cấp khí.
• Xả khí.
• Đảo chiều actuator.

Công tắc giới hạn

Dùng để:

• Xác nhận vị trí mở.
• Xác nhận vị trí đóng.
• Gửi tín hiệu về hệ thống điều khiển.

Bộ truyền tín hiệu vị trí

Cho phép:

• Giám sát góc quay.
• Theo dõi trạng thái van.
• Kết nối SCADA.

Bộ nguồn thủy lực

Đối với phiên bản thủy lực:

• Cung cấp áp suất dầu.
• Điều khiển chuyển động actuator.
• Hỗ trợ các ứng dụng mô-men rất lớn.

So sánh Biffi ALGA và Biffi F01-3000

Cả hai đều dùng Scotch Yoke nhưng khác nhau về phạm vi ứng dụng và cấu hình.

So sánh Biffi ALGA và Biffi ICON3000

Cách chọn Bộ truyền động khí nén thủy lực Biffi ALGA

Bước 1: Xác định loại van

• Van bi.
• Van bướm.
• Van plug.

Bước 2: Xác định mô-men

Cần biết:

• Break torque.
• Running torque.
• Closing torque.

Bước 3: Chọn cấu hình

• Double Acting.
• Spring Return.
• Hydraulic.

Bước 4: Kiểm tra môi trường

• Nhiệt độ.
• Áp suất.
• Khu vực nguy hiểm.
• Môi trường ăn mòn.

Bước 5: Chọn phụ kiện

• Solenoid valve.
• Feedback.
• Limit switch.
• Position transmitter.

Những lỗi thường gặp khi chọn Biffi ALGA

Chọn actuator theo DN van

Không chính xác.

Cần dựa trên mô-men.

Không tính mô-men phá kẹt

Có thể gây thiếu lực mở van.

Chọn sai chế độ fail-safe

Ảnh hưởng an toàn hệ thống.

Không kiểm tra nguồn điều khiển

Khí nén và thủy lực có yêu cầu khác nhau.

Không kiểm tra môi trường

Cần chọn đúng phiên bản.

Bảo trì Biffi ALGA

Kiểm tra định kỳ:

• Gioăng.
• Rò rỉ.
• Trục quay.
• Piston.
• Bộ lò xo.
• Van điều khiển.
• Tín hiệu phản hồi.

Dấu hiệu bất thường:

• Van quay chậm.
• Không đủ mô-men.
• Rò khí/dầu.
• Không về đúng vị trí.
• Sai tín hiệu phản hồi.

Thông tin cần cung cấp khi báo giá Biffi ALGA

Để lựa chọn đúng:

Bộ truyền động khí nén thủy lực Biffi ALGA

cần cung cấp:

• Model actuator.
• Loại van.
• Mô-men yêu cầu.
• Áp suất khí/dầu.
• Double Acting hoặc Spring Return.
• Nhiệt độ.
• Môi trường.
• Yêu cầu phụ kiện.

Nếu thay thế thiết bị cũ:

• Hình ảnh actuator.
• Nhãn model.
• Model van.
• Kích thước lắp đặt.

Tại sao nên mua Bộ truyền động khí nén thủy lực Biffi ALGA tại Ngọc Huy Dương?

Việc lựa chọn actuator công nghiệp cần đánh giá đồng thời:

mô-men van + nguồn năng lượng + điều kiện vận hành + yêu cầu an toàn.

Ngọc Huy Dương hỗ trợ:

• Kiểm tra model.
• Tư vấn lựa chọn actuator.
• Đối chiếu thiết bị thay thế.
• Cấu hình hệ thống điều khiển van.

Liên hệ báo giá Bộ truyền động khí nén thủy lực Biffi ALGA

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Khi yêu cầu báo giá:

Bộ truyền động khí nén thủy lực Biffi ALGA

vui lòng cung cấp:

model actuator | loại van | mô-men yêu cầu | áp suất điều khiển | số lượng.

Câu hỏi thường gặp về Bộ truyền động khí nén thủy lực Biffi ALGA

1. Bộ truyền động khí nén thủy lực Biffi ALGA dùng cho loại van nào?

Dùng cho van quay 90° như van bi, van bướm và van plug.

2. Biffi ALGA sử dụng cơ cấu gì?

Sử dụng cơ cấu Scotch Yoke để tạo mô-men xoắn cao.

3. Biffi ALGA có những phiên bản nào?

Bao gồm:

• Biffi ALGA.
• Biffi ALGA-S.
• Biffi ALGA-S QA.

4. Biffi ALGA khác Biffi F01-3000 như thế nào?

Biffi ALGA có phạm vi cấu hình khí nén/thủy lực rộng hơn, hướng tới các ứng dụng công nghiệp nặng và yêu cầu cao.

5. Cần thông tin gì để chọn đúng Biffi ALGA?

Cần:

model actuator + loại van + mô-men + nguồn điều khiển + điều kiện vận hành.
