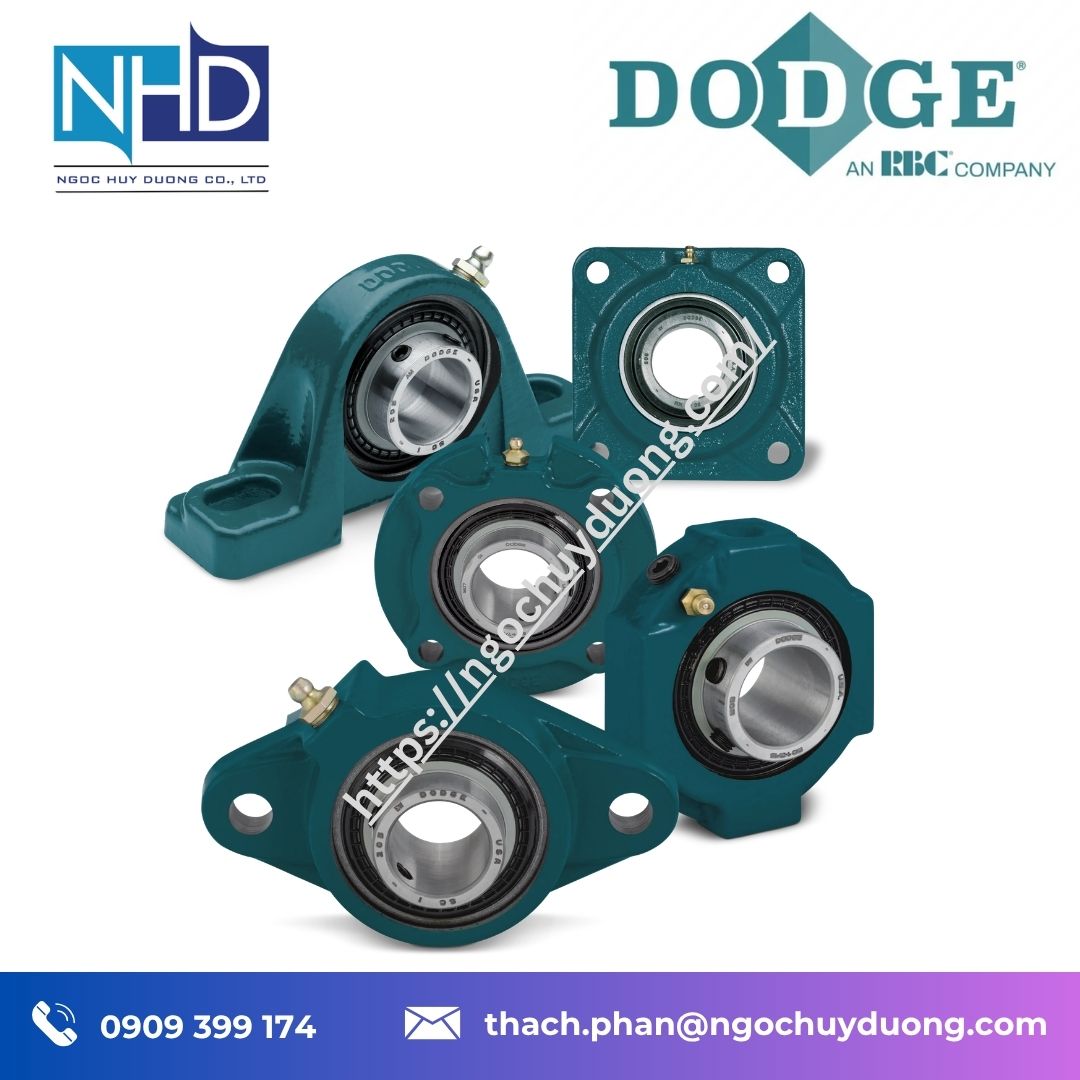

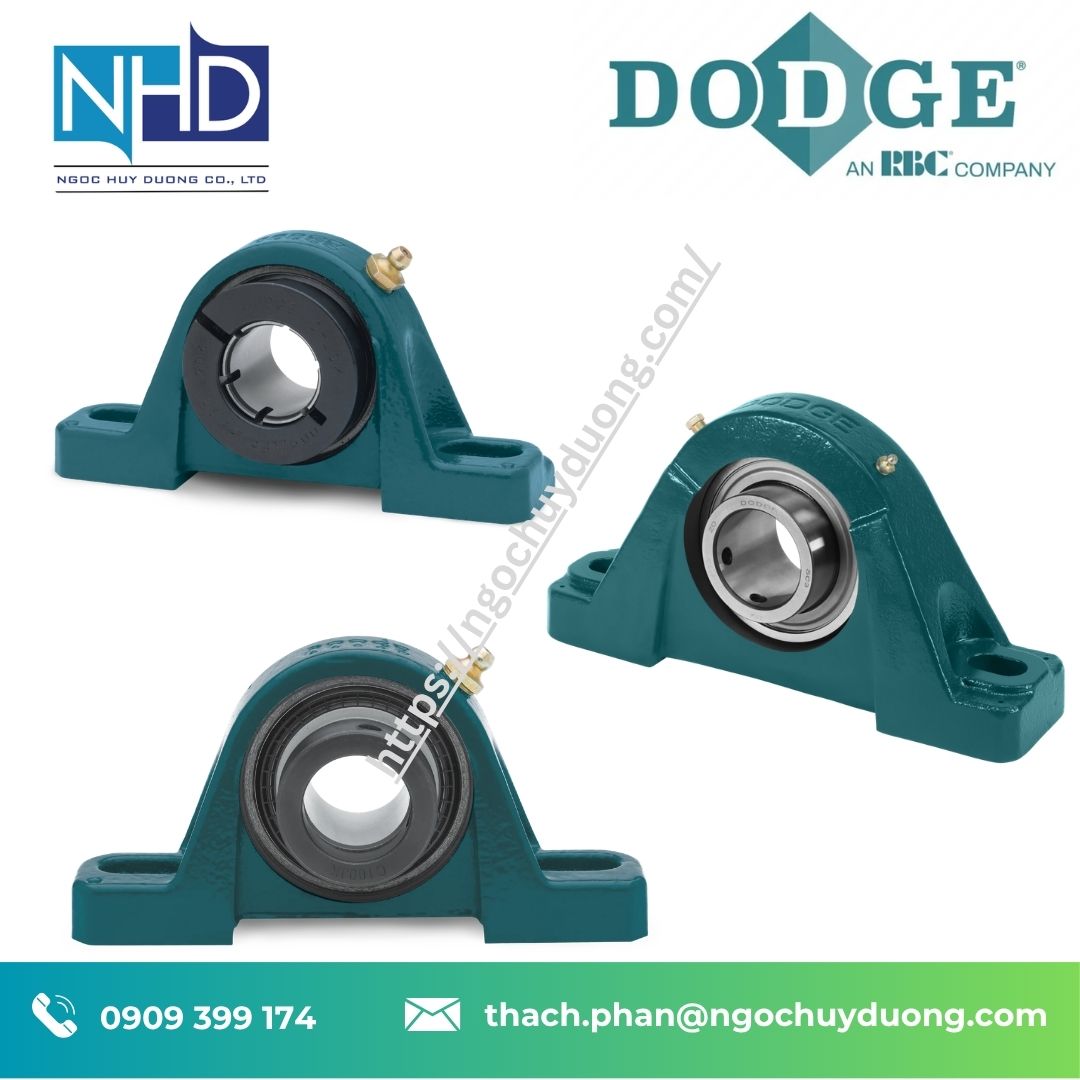

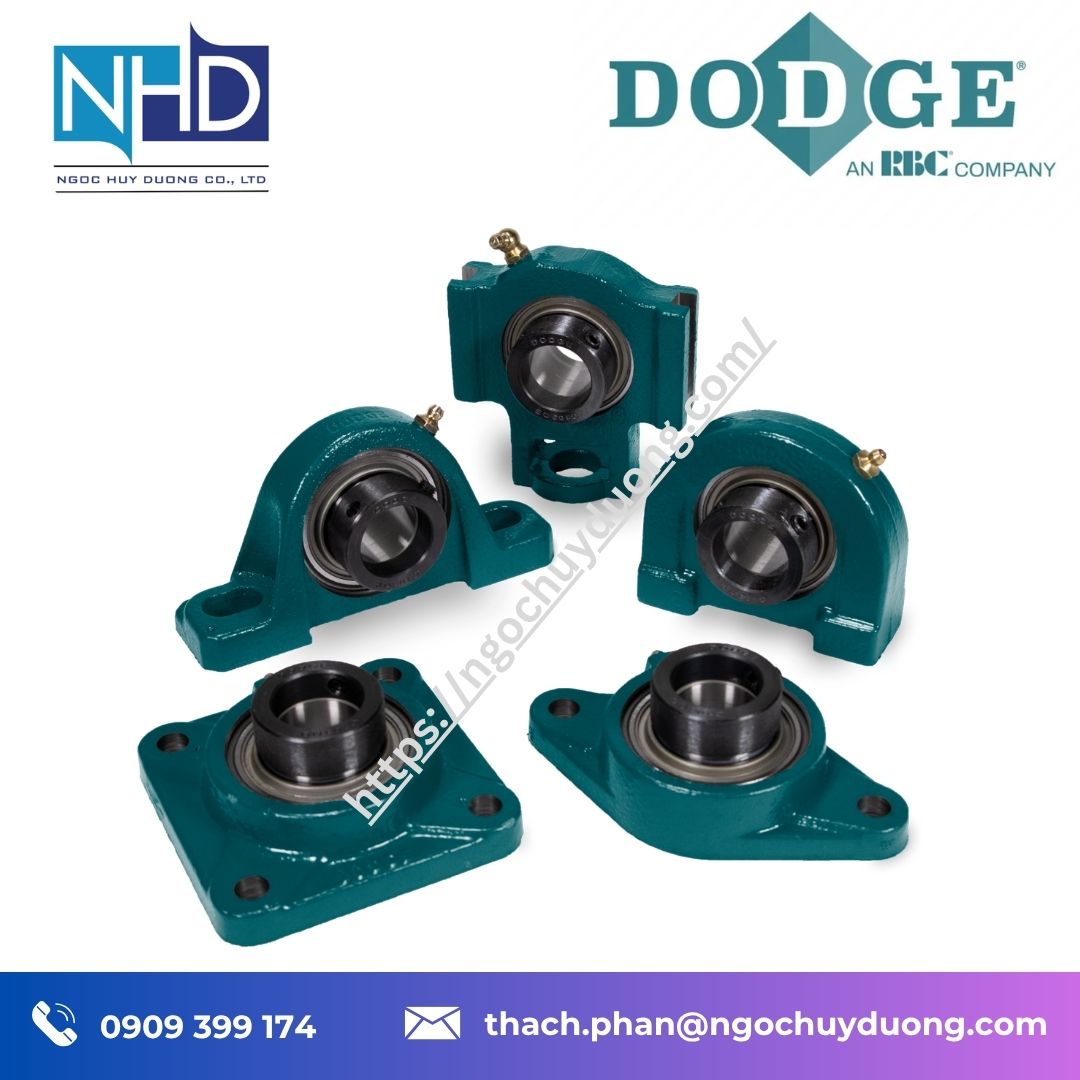

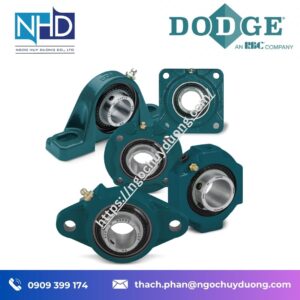

Vòng bi gối đỡ DODGE D-Lok – Khóa trục đồng tâm, giữ trục chắc chắn cho ứng dụng tốc độ cao

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Vòng bi gối đỡ DODGE D-Lok là dòng vòng bi bi gối đỡ sử dụng vòng kẹp đồng tâm D-Lok để cố định vòng bi trên trục. Thiết kế này được phát triển nhằm tạo lực giữ trục cao, cải thiện độ đồng tâm giữa trục và vòng bi, đồng thời hạn chế rung động trong các ứng dụng có tốc độ quay cao. Đây là lựa chọn phù hợp cho những hệ thống truyền động yêu cầu độ ổn định và độ tin cậy cao.

Khác với phương án khóa bằng vít cấy hoặc vòng khóa lệch tâm, D-Lok sử dụng cơ cấu kẹp đồng tâm bao quanh trục. Khi siết đúng kỹ thuật, lực giữ được phân bố đều quanh chu vi trục, giúp giảm hiện tượng lệch tâm và hạn chế các vấn đề liên quan đến rung động trong quá trình vận hành.

DODGE D-Lok được trang bị hệ thống làm kín DualGuard với vòng chắn cao su, vòng trong và vòng ngoài được gia công và tôi cứng chính xác, cùng cơ cấu chống xoay insert. Dòng sản phẩm còn có tùy chọn nắp đầu bảo vệ lắp nhanh và phiên bản chịu nhiệt lên đến 400°F, tương đương khoảng 204°C.

DODGE Industrial phát triển danh mục vòng bi gối đỡ với nhiều phương án cố định trục, trong đó D-Lok là giải pháp khóa đồng tâm dành cho những ứng dụng cần khả năng giữ trục cao và độ đồng tâm tốt. D-Lok được xếp cùng các dòng Set Screw, 300-Series, Harsh Duty™, Eccentric Collar, Agriculture Duty, Grip Tight® và các dòng vòng bi gối đỡ chuyên dụng khác của DODGE.

Ngọc Huy Dương cung cấp vòng bi DODGE chính hãng tại Việt Nam, hỗ trợ lựa chọn mã theo đường kính trục, kiểu gối đỡ, tải trọng, tốc độ quay và nhiệt độ làm việc, đồng thời hỗ trợ hồ sơ CO/CQ, tư vấn kỹ thuật và bảo hành theo từng đơn hàng.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi gối đỡ DODGE D-Lok

⚙️ Tính năng kỹ thuật nổi bật Vòng bi gối đỡ DODGE D-Lok

1. Vòng kẹp đồng tâm D-Lok

Điểm nổi bật nhất của D-Lok là cơ cấu kẹp đồng tâm được thiết kế để tạo lực giữ trục cao mà không làm hư hại bề mặt trục. Thiết kế đồng tâm giúp vòng bi và trục duy trì vị trí chính xác hơn, đặc biệt có lợi trong các ứng dụng tốc độ cao.

Khả năng giữ trục cao cũng giúp giảm nguy cơ trượt giữa vòng trong và trục khi thiết bị chịu tải hoặc thay đổi điều kiện vận hành.

2. Tăng độ đồng tâm, giảm rung động

D-Lok được DODGE định hướng cho các ứng dụng tốc độ cao, trong đó độ đồng tâm giữa trục và vòng bi có ảnh hưởng trực tiếp đến rung động, nhiệt độ và tuổi thọ của cụm vòng bi. Cơ cấu khóa đồng tâm giúp hạn chế những sai lệch phát sinh từ phương pháp cố định vòng bi.

Đây là ưu điểm đáng chú ý đối với quạt, máy thổi và các thiết bị có trục quay nhanh.

3. Hệ thống làm kín DualGuard

DualGuard kết hợp phớt làm kín với vòng chắn cao su nhằm hạn chế chất bẩn và chất lỏng tiếp cận vùng làm việc của vòng bi. Cấu hình này góp phần duy trì chất bôi trơn và bảo vệ các phần tử lăn trong quá trình vận hành.

4. Vòng trong và vòng ngoài được tôi cứng, gia công chính xác

DODGE D-Lok sử dụng vòng trong và vòng ngoài được tôi cứng và gia công tinh, giúp tăng độ bền của các bề mặt làm việc và duy trì độ chính xác cần thiết trong quá trình quay.

5. Cơ cấu chống xoay insert

D-Lok được trang bị chốt chống xoay nhằm ngăn insert quay bên trong thân gối đỡ. Tính năng này đặc biệt hữu ích trong các ứng dụng tải nhẹ hoặc tải quay và các hệ thống tốc độ cao, nơi chuyển động tương đối giữa insert và housing có thể gây ảnh hưởng đến độ ổn định của cụm vòng bi.

6. Tùy chọn chịu nhiệt cao

DODGE cung cấp tùy chọn nhiệt độ cao đến 400°F, tương đương khoảng 204°C, dành cho những ứng dụng có yêu cầu đặc biệt về nhiệt độ vận hành.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Vòng bi gối đỡ DODGE D-Lok

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

DODGE cung cấp nhiều kích thước và kiểu housing cho D-Lok. Bảng mã kỹ thuật của hãng thể hiện các cấu hình D-Lok từ dòng 204, 205, 206, 207, 208, 209, 210, 211…, với kích thước trục theo cả hệ inch và hệ mét.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi gối đỡ DODGE D-Lok

🧱 Vật liệu & thiết kế – Tối ưu cho tốc độ cao

Thiết kế của DODGE D-Lok tập trung vào ba yếu tố chính: khả năng giữ trục, độ đồng tâm và độ ổn định khi quay tốc độ cao.

Cơ cấu vòng kẹp đồng tâm tạo lực giữ trên trục mà không cần sử dụng phương pháp khóa gây tập trung lực tại một điểm. Nhờ đó, trục được giữ ổn định hơn trong quá trình truyền động và giảm nguy cơ phát sinh rung động do sai lệch của cơ cấu khóa.

Các vòng trong và vòng ngoài được tôi cứng, gia công chính xác giúp duy trì bề mặt làm việc ổn định cho các phần tử lăn. Đây là yếu tố quan trọng khi vòng bi hoạt động liên tục ở tốc độ cao.

Bên ngoài, hệ thống DualGuard với vòng chắn cao su bổ sung lớp bảo vệ trước bụi bẩn và chất lỏng. DODGE cũng cung cấp nắp đầu bảo vệ lắp nhanh, có thể lấy từ kho theo cấu hình phù hợp.

Đối với các ứng dụng có nhiệt độ cao, phiên bản D-Lok chịu nhiệt có thể đáp ứng nhiệt độ lên tới 400°F, giúp mở rộng phạm vi ứng dụng của dòng sản phẩm.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

D-Lok nằm trong danh mục DODGE Mounted Ball Bearings, cùng các phương án khóa trục như vít cấy, vòng khóa lệch tâm và Grip Tight®. Điều này cho phép kỹ sư lựa chọn cơ cấu khóa phù hợp với yêu cầu tải, tốc độ, độ đồng tâm và điều kiện bảo trì của từng hệ thống.

Danh mục kỹ thuật DODGE cho thấy D-Lok có nhiều kiểu housing và kích thước lỗ trục. Ví dụ, dòng DL Normal Duty 2-bolt flange bearings có các cấu hình cho trục từ 3/4 inch, 20 mm, 7/8 inch, 15/16 inch, 1 inch, 25 mm, 1-1/8 inch, 1-3/16 inch, 1-1/4 inch… và tiếp tục mở rộng đến các kích thước lớn hơn.

Khi thay thế vòng bi hiện hữu, cần kiểm tra đầy đủ đường kính trục, kích thước housing, khoảng cách lỗ bắt bu lông, chiều cao tâm, tải trọng và tốc độ quay. Đối với ứng dụng tốc độ cao, cần đặc biệt quan tâm đến độ đồng tâm và phương án khóa trục.

Ngọc Huy Dương có thể hỗ trợ đối chiếu mã vòng bi đang sử dụng, bản vẽ hoặc kích thước thực tế để lựa chọn mã DODGE D-Lok phù hợp.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế Vòng bi gối đỡ DODGE D-Lok

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

DODGE D-Lok phù hợp với các hệ thống yêu cầu khả năng giữ trục cao, độ đồng tâm tốt và vận hành ở tốc độ cao, tiêu biểu như:

• Quạt công nghiệp.
• Máy thổi khí.
• Hệ thống xử lý không khí.
• Băng tải và thiết bị truyền động.
• Máy móc xử lý vật liệu.
• Thiết bị có trục quay tốc độ cao.
• Máy móc yêu cầu hạn chế rung động tại cụm vòng bi.
• Các ứng dụng tải nhẹ hoặc tải quay cần chống xoay insert.
• Thiết bị làm việc ở môi trường có yêu cầu đặc biệt về nhiệt độ khi sử dụng cấu hình nhiệt độ cao.

D-Lok đặc biệt phù hợp khi doanh nghiệp cần nâng cao độ ổn định của cụm vòng bi mà vẫn muốn sử dụng kết cấu vòng bi gối đỡ lắp sẵn, thuận tiện cho việc lắp đặt và thay thế.

📞 Gọi tư vấn theo ứng dụng: 0909 399 174 – DODGE D-Lok

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Cung cấp vòng bi DODGE chính hãng, hỗ trợ CO/CQ theo yêu cầu.
• Tư vấn lựa chọn theo đường kính trục, tải trọng, tốc độ và nhiệt độ làm việc.
• Hỗ trợ đối chiếu mã vòng bi hiện hữu khi cần thay thế.
• Hỗ trợ lựa chọn kiểu housing và phương án khóa trục phù hợp.
• Tư vấn chuyên sâu cho các ứng dụng tốc độ cao, yêu cầu độ đồng tâm và hạn chế rung động.
• Hỗ trợ kỹ thuật trước và sau bán hàng.
• Giao hàng và hỗ trợ khách hàng trên toàn quốc.
• Đồng hành cùng nhà máy, kỹ sư thiết kế, đơn vị EPC và OEM.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật DODGE D-Lok

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn Vòng bi gối đỡ DODGE D-Lok, vui lòng cung cấp đường kính trục, mã vòng bi hiện tại, kiểu housing, tốc độ quay và điều kiện nhiệt độ làm việc. Ngọc Huy Dương sẽ hỗ trợ kiểm tra và lựa chọn cấu hình phù hợp.

🧩 Phiên bản & Mã sản phẩm Vòng bi gối đỡ DODGE D-Lok

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

DODGE D-Lok có nhiều cấu hình theo kích thước trục, dòng vòng bi và kiểu housing. Danh mục kỹ thuật DODGE hiện thể hiện các cấu hình D-Lok như:

• F2B-DL – gối đỡ mặt bích 2 bu lông.
• Các dòng theo cỡ vòng bi 204, 205, 206, 207, 208, 209, 210, 211…
• Kích thước trục theo hệ inch như 3/4″, 7/8″, 15/16″, 1″, 1-1/4″, 1-1/2″, 1-3/4″, 2″…
• Kích thước hệ mét như 20, 25, 30, 35, 40, 45, 50, 55 mm…
• Phiên bản -NL Never Lube / Sealed for Life trên một số cấu hình.

Ví dụ trong bảng mã DODGE, F2B-DL-012 là cấu hình D-Lok cho trục 3/4 inch; F2B-DL-20M dành cho trục 20 mm; F2B-DL-100 dành cho trục 1 inch; F2B-DL-25M dành cho trục 25 mm; F2B-DL-200 dành cho trục 2 inch.

📩 Bạn cần bảng model DODGE D-Lok đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ – Vòng bi gối đỡ DODGE D-Lok

1. DODGE D-Lok khóa trục bằng phương pháp nào?
D-Lok sử dụng vòng kẹp đồng tâm để tạo lực giữ trục cao và duy trì độ đồng tâm giữa vòng bi với trục.

2. D-Lok có phù hợp với ứng dụng tốc độ cao không?
Có. DODGE thiết kế D-Lok đặc biệt cho các ứng dụng tốc độ cao, trong đó độ đồng tâm và khả năng hạn chế rung động là những yêu cầu quan trọng.

3. D-Lok có cơ cấu chống xoay insert không?
Có. DODGE trang bị chốt chống xoay nhằm hạn chế hiện tượng insert quay bên trong housing, đặc biệt hữu ích với tải nhẹ, tải quay và các ứng dụng tốc độ cao.

4. DODGE D-Lok có tùy chọn chịu nhiệt cao không?
Có. DODGE công bố tùy chọn nhiệt độ cao lên tới 400°F, tương đương khoảng 204°C. Việc lựa chọn cần căn cứ vào đúng mã và cấu hình sản phẩm.

5. D-Lok có những kích thước trục nào?
D-Lok có nhiều kích thước theo cả hệ inch và hệ mét. Danh mục DODGE thể hiện các kích thước từ 3/4 inch, 20 mm trở lên tùy dòng và kiểu housing. Mã cụ thể cần được đối chiếu theo bảng sản phẩm.
