Vòng bi con lăn côn gối đỡ DODGE Double Interlock – Chịu tải cao, khóa trục chắc chắn và dễ thay thế
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp, linh kiện truyền động và vòng bi công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan Vòng bi DODGE Double Interlock

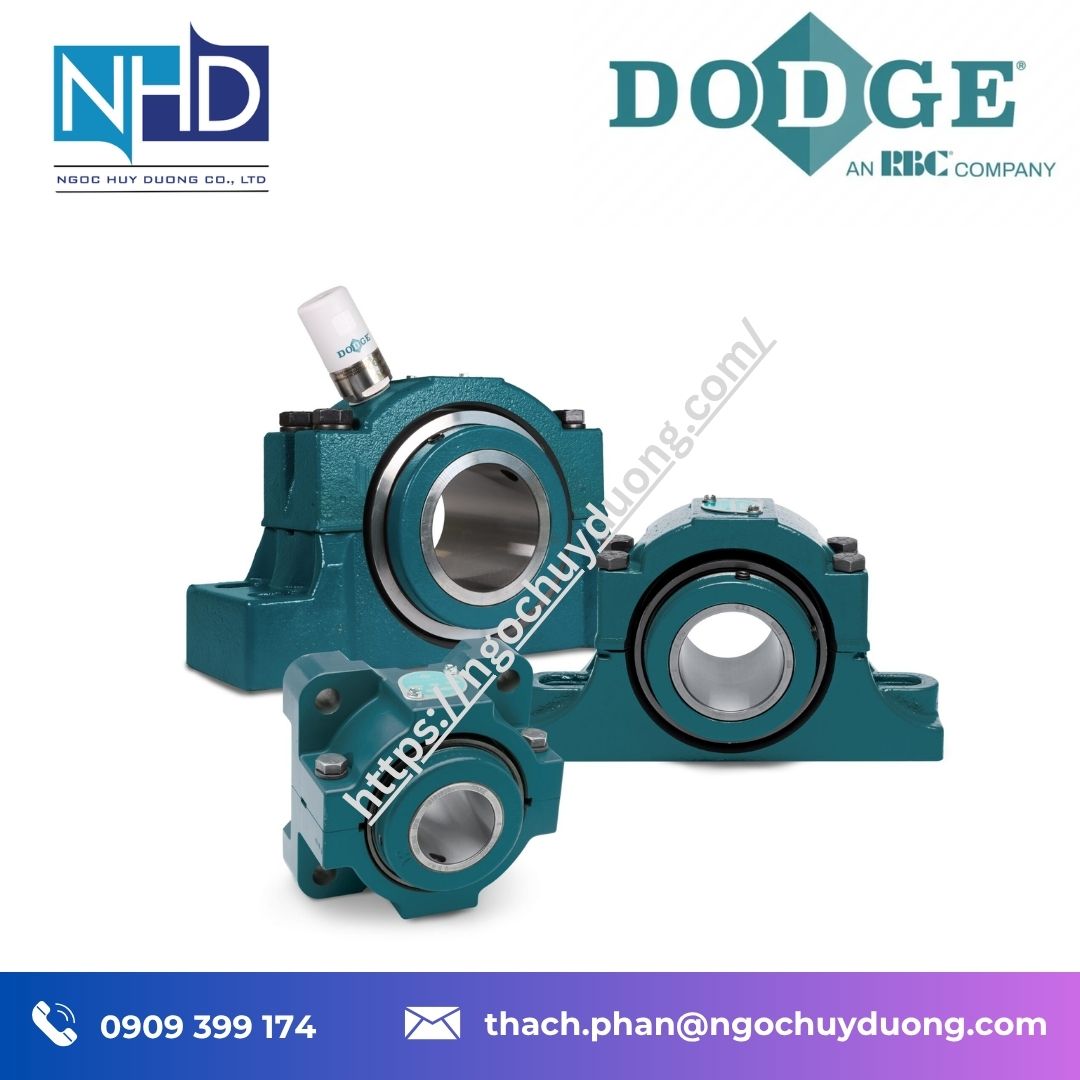

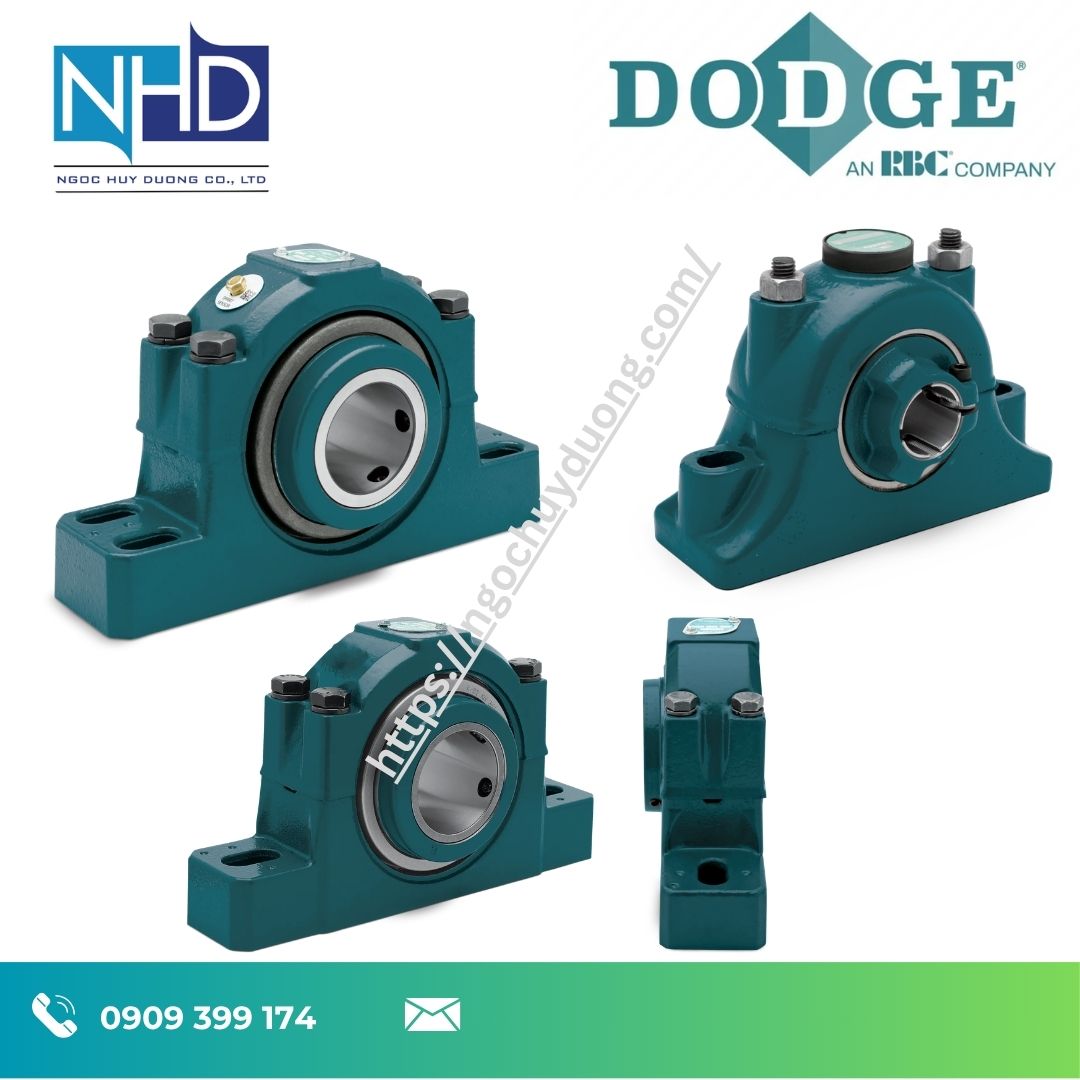

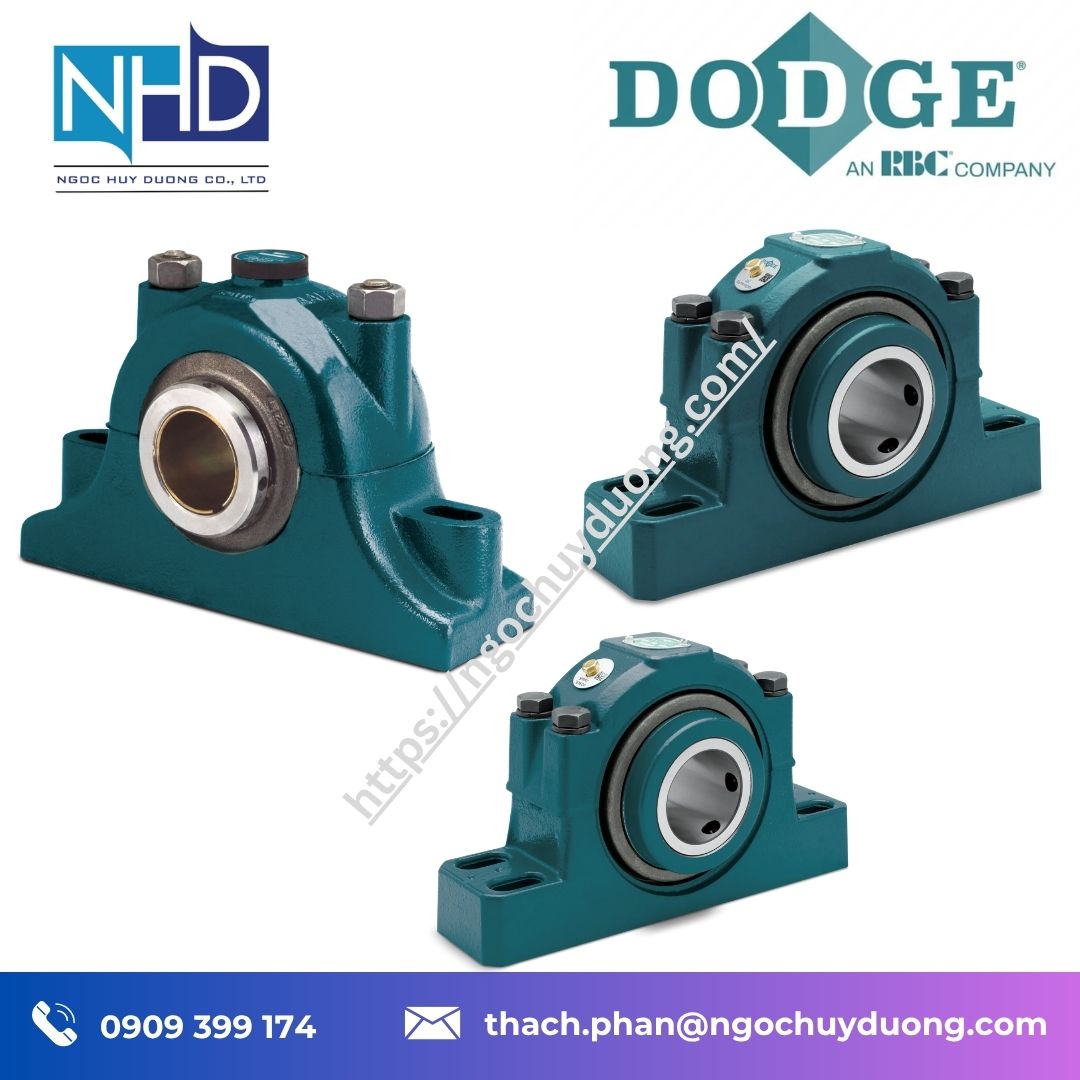

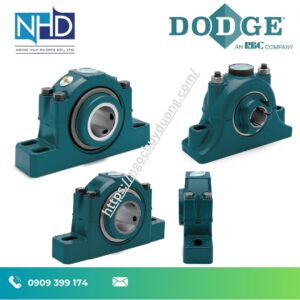

Vòng bi con lăn côn gối đỡ DODGE Double Interlock là dòng vòng bi gối đỡ tải nặng được thiết kế cho các hệ thống truyền động công nghiệp yêu cầu độ bền cao, khả năng chịu tải lớn và nhiều lựa chọn kiểu lắp đặt. Sản phẩm sử dụng con lăn côn kết hợp với kết cấu thân gối bằng gang đúc tách nắp, mang lại khả năng chịu tải hướng kính và tải dọc trục tốt trong nhiều ứng dụng công nghiệp.
Điểm nổi bật của Double Interlock nằm ở cổ khóa trục kép, giúp tăng lực giữ trục và khả năng chịu tải dọc trục so với thiết kế khóa đơn. Cùng với vít định vị bố trí góc 65°, cụm vòng bi có khả năng cố định chắc chắn trên trục, phù hợp với những thiết bị thường xuyên chịu tải và rung động.
Double Interlock được lắp ráp, điều chỉnh và bôi trơn sẵn tại nhà máy, giúp sản phẩm ở trạng thái sẵn sàng lắp lên trục. Cụm vòng bi bên trong được làm kín hoàn toàn, hạn chế nguy cơ nhiễm bẩn trong quá trình lắp đặt. Thiết kế thân gối tách nắp cũng cho phép thay thế cartridge thuận tiện ngay tại hiện trường, giúp giảm thời gian bảo trì.
Dòng sản phẩm có nhiều kiểu thân gối như gối đỡ 2 bu lông, gối đỡ 4 bu lông, mặt bích vuông và mặt bích tròn, đồng thời có các phiên bản gối cố định và gối giãn nở. Nhờ đó, Double Interlock có thể đáp ứng nhiều kết cấu máy khác nhau.
DODGE là thương hiệu lâu đời trong lĩnh vực truyền động cơ khí công nghiệp, với hơn 145 năm phát triển các giải pháp vòng bi, hộp giảm tốc, khớp nối và linh kiện truyền động. Trụ sở toàn cầu của Dodge Industrial đặt tại Simpsonville, South Carolina, Hoa Kỳ.
Ngọc Huy Dương cung cấp vòng bi DODGE Double Interlock chính hãng tại Việt Nam, hỗ trợ lựa chọn model, đối chiếu kích thước, tư vấn kỹ thuật, CO/CQ và tài liệu sản phẩm theo yêu cầu.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Vòng bi DODGE Double Interlock
⚙️ Tính năng kỹ thuật nổi bật Vòng bi DODGE Double Interlock
- Cổ khóa trục kép: tăng lực giữ trục và giới hạn tải dọc trục, phù hợp với các ứng dụng chịu tải cao.
- Con lăn côn tải cao: phần tử lăn dạng côn giúp đáp ứng hiệu quả tải hướng kính kết hợp tải dọc trục.
- Vít định vị góc 65°: tạo lực giữ trục cao, tăng độ chắc chắn của cụm vòng bi khi vận hành.
- Lắp ráp và bôi trơn sẵn: sản phẩm được điều chỉnh và bôi trơn bằng mỡ được DODGE phê duyệt trước khi xuất xưởng.
- Phớt ba môi XTS: phớt được giữ bằng cơ cấu cơ khí, giúp giữ mỡ và hạn chế hiện tượng bung phớt trong quá trình vận hành.
- Thân gối tách nắp: cho phép thay thế cụm cartridge tại hiện trường mà không nhất thiết phải tháo toàn bộ thân gối khỏi thiết bị.
- Cụm vòng bi làm kín hoàn toàn: giảm nguy cơ nhiễm bẩn trong quá trình lắp đặt và hỗ trợ kéo dài tuổi thọ vòng bi.
- Bù lệch tĩnh ±5°: cho phép cụm vòng bi thích nghi với độ lệch nhất định của hệ thống.
- Nhiều kiểu thân gối: đáp ứng các phương án lắp đặt dạng pillow block và mặt bích.
- Sẵn sàng tích hợp cảm biến: hỗ trợ triển khai giải pháp giám sát tình trạng thiết bị.
- Tương thích Intelli-Lube: hỗ trợ tự động hóa việc bôi trơn và góp phần kéo dài tuổi thọ vòng bi.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn Vòng bi DODGE Double Interlock
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
| Thông số kỹ thuật | Giá trị điển hình |
|---|---|
| Loại sản phẩm | Vòng bi con lăn côn gối đỡ |
| Dòng sản phẩm | DODGE Double Interlock |
| Phần tử lăn | Con lăn côn |
| Kiểu thân | Gang đúc, tách nắp |
| Cơ cấu khóa trục | Cổ khóa kép |
| Vít định vị | Góc 65° |
| Phớt tiêu chuẩn | XTS ba môi |
| Cụm vòng bi | S1 làm kín hoàn toàn |
| Khả năng bù lệch tĩnh | ±5° |
| Kiểu gối | Gối cố định và gối giãn nở |
| Bôi trơn | Mỡ bôi trơn được DODGE phê duyệt |
| Trạng thái giao hàng | Lắp ráp, điều chỉnh và bôi trơn sẵn |
| Giám sát tình trạng | Sẵn sàng tích hợp cảm biến |
| Bôi trơn tự động | Tương thích Intelli-Lube |
| Dải kích thước | Khoảng 1-3/16 đến 7 inch tùy cấu hình |
Theo tài liệu kỹ thuật của DODGE, Double Interlock có gối đỡ 2 bu lông từ 1-3/16 đến 3-1/2 inch, gối đỡ 4 bu lông từ 2-1/4 đến 7 inch, mặt bích vuông 4 bu lông từ 1-3/16 đến 4 inch và mặt bích tròn 4 bu lông từ 4-7/16 đến 5 inch. Ngoài cụm gối hoàn chỉnh, DODGE còn cung cấp các cụm vòng bi bên trong S1, B1 và D theo từng kích thước.
📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174 – Vòng bi DODGE Double Interlock
| Kích thước trục | Mã SP tiêu chuẩn | Model tiêu chuẩn | Mã SP Harsh Duty | Model Harsh Duty | Mã SP Harsh Duty (mỡ tổng hợp) | Model Harsh Duty (mỡ tổng hợp) | Khối lượng xấp xỉ (lb) |
|---|---|---|---|---|---|---|---|
| 1-3/16″ | 023000 | DODGE Industrial P2B-E-103R | 780437 | DODGE Industrial P2B-ED-103R | 780455 | DODGE Industrial P2B-ED-103R MOD | 4 |
| 1-1/4″ | 023001 | DODGE Industrial P2B-E-104R | 780438 | DODGE Industrial P2B-ED-104R | 780456 | DODGE Industrial P2B-ED-104R MOD | 4 |
| 1-3/8″ | 023002 | DODGE Industrial P2B-E-106R | — | — | — | — | 7 |
| 1-7/16″ | 023003 | DODGE Industrial P2B-E-107R | 145914 | DODGE Industrial P2B-ED-107R | — | — | 7 |
| 1-1/2″ | 023004 | DODGE Industrial P2B-E-108R | 780439 | DODGE Industrial P2B-ED-108R | 780457 | DODGE Industrial P2B-ED-108R MOD | 10 |
| 1-5/8″ | 023005 | DODGE Industrial P2B-E-110R | 780440 | DODGE Industrial P2B-ED-110R | 780458 | DODGE Industrial P2B-ED-110R MOD | 10 |
| 1-11/16″ | 023006 | DODGE Industrial P2B-E-111R | 780441 | DODGE Industrial P2B-ED-111R | 780459 | DODGE Industrial P2B-ED-111R MOD | 10 |
| 1-3/4″ | 023007 | DODGE Industrial P2B-E-112R | 780442 | DODGE Industrial P2B-ED-112R | 780460 | DODGE Industrial P2B-ED-112R MOD | 12 |
| 1-7/8″ | 023008 | DODGE Industrial P2B-E-114R | — | — | — | — | 12 |
| 1-15/16″ | 023009 | DODGE Industrial P2B-E-115R | 013923 | DODGE Industrial P2B-ED-115R | 013967 | DODGE Industrial P2B-ED-115R MOD | 12 |
| 2″ | 023010 | DODGE Industrial P2B-E-200R | 780443 | DODGE Industrial P2B-ED-200R | 780461 | DODGE Industrial P2B-ED-200R MOD | 12 |
| 2-3/16″ | 023011 | DODGE Industrial P2B-E-203R | 780079 | DODGE Industrial P2B-ED-203R | — | — | 15 |
| 2-1/4″ | 023012 | DODGE Industrial P2B-E-204R | 780444 | DODGE Industrial P2B-ED-204R | 780462 | DODGE Industrial P2B-ED-204R MOD | 21 |
| 2-7/16″ | 023013 | DODGE Industrial P2B-E-207R | 013924 | DODGE Industrial P2B-ED-207R | 013968 | DODGE Industrial P2B-ED-207R MOD | 20 |
| 2-1/2″ | 023014 | DODGE Industrial P2B-E-208R | 780445 | DODGE Industrial P2B-ED-208R | 780463 | DODGE Industrial P2B-ED-208R MOD | 20 |
| 2-11/16″ | 023015 | DODGE Industrial P2B-E-211R | 780446 | DODGE Industrial P2B-ED-211R | 780464 | DODGE Industrial P2B-ED-211R MOD | 29 |
| 2-3/4″ | 023016 | DODGE Industrial P2B-E-212R | 780447 | DODGE Industrial P2B-ED-212R | 780465 | DODGE Industrial P2B-ED-212R MOD | 28 |
| 2-15/16″ | 023017 | DODGE Industrial P2B-E-215R | 013925 | DODGE Industrial P2B-ED-215R | 013969 | DODGE Industrial P2B-ED-215R MOD | 27 |
| 3″ | 023018 | DODGE Industrial P2B-E-300R | 780080 | DODGE Industrial P2B-ED-300R | — | — | 27 |
| 3-3/16″ | 023019 | DODGE Industrial P2B-E-303R | 780448 | DODGE Industrial P2B-ED-303R | 780466 | DODGE Industrial P2B-ED-303R MOD | 48 |
| 3-1/4″ | 023020 | DODGE Industrial P2B-E-304R | — | — | — | — | 47 |
| 3-7/16″ | 023021 | DODGE Industrial P2B-E-307R | 013926 | DODGE Industrial P2B-ED-307R | 013970 | DODGE Industrial P2B-ED-307R MOD | 46 |
| 3-1/2″ | 023022 | DODGE Industrial P2B-E-308R | 780081 | DODGE Industrial P2B-ED-308R | — | — | 45 |
🧱 Vật liệu & xử lý – Độ bền vượt trội Vòng bi DODGE Double Interlock
DODGE Double Interlock sử dụng thân gối bằng gang đúc dạng tách nắp, tạo kết cấu chắc chắn cho cụm vòng bi đồng thời hỗ trợ bảo trì tại hiện trường. Thiết kế tách nắp cho phép kỹ thuật viên tiếp cận cụm vòng bi bên trong và thay cartridge thuận tiện hơn so với các kết cấu gối liền khối.
Cụm vòng bi bên trong S1 được làm kín hoàn toàn, giúp hạn chế nguy cơ bụi, hơi ẩm và các tạp chất xâm nhập trong quá trình lắp đặt. Đây là ưu điểm đáng chú ý đối với các hệ thống làm việc trong môi trường nhiều bụi hoặc vật liệu rời.
Hệ thống phớt XTS ba môi được giữ bằng cơ cấu cơ khí nhằm duy trì khả năng làm kín và giữ mỡ trong quá trình vận hành. DODGE cũng cung cấp tùy chọn phớt E-Tect cho các yêu cầu bảo vệ cao hơn trong những điều kiện làm việc đặc biệt.
Cấu trúc cổ khóa kép kết hợp vít định vị 65° giúp tăng khả năng giữ trục, phù hợp với các thiết bị thường xuyên chịu tải dọc trục và rung động.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng Vòng bi DODGE Double Interlock
DODGE Double Interlock được phát triển nhằm cung cấp khả năng chịu tải của vòng bi con lăn côn kết hợp với nhiều phương án lắp đặt. Đây là lựa chọn phù hợp khi doanh nghiệp cần nâng cấp cụm vòng bi để đáp ứng tải hướng kính và tải dọc trục cao hơn.
Một lợi thế khác là khả năng cung cấp cụm vòng bi bên trong S1, B1 và D riêng biệt, giúp thuận tiện hơn trong việc bảo trì và quản lý phụ tùng dự phòng. Khi cần sửa chữa, doanh nghiệp có thể thay cụm bên trong thay vì phải thay toàn bộ thân gối.
Double Interlock cũng có cả gối cố định và gối giãn nở, cho phép kỹ sư lựa chọn cấu hình phù hợp với chuyển vị dọc trục của hệ thống. Việc lựa chọn đúng vị trí gối cố định và gối giãn nở đặc biệt quan trọng đối với các trục dài hoặc hệ thống có thay đổi nhiệt độ trong quá trình vận hành.
Ngoài ra, khả năng tích hợp cảm biến giám sát tình trạng và tương thích Intelli-Lube giúp Double Interlock có thể mở rộng từ một cụm vòng bi truyền thống thành một phần của hệ thống bảo trì chủ động.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
🎯 Ứng dụng thực tế Vòng bi DODGE Double Interlock
Nhờ kết cấu con lăn côn, cổ khóa kép và nhiều kiểu thân gối, DODGE Double Interlock phù hợp với nhiều thiết bị công nghiệp có tải trọng và yêu cầu vận hành cao.
Một số ứng dụng tiêu biểu:
- Băng tải vận chuyển vật liệu
- Gầu tải và thiết bị nâng chuyển
- Nhà máy xi măng
- Khai khoáng và chế biến khoáng sản
- Nhà máy sản xuất cốt liệu
- Hệ thống xử lý vật liệu rời
- Máy nghiền và máy sàng
- Thiết bị vận chuyển ngũ cốc
- Máy móc sản xuất công nghiệp chịu tải cao
- Hệ thống có tải hướng kính kết hợp tải dọc trục
- Thiết bị vận hành liên tục cần giảm thời gian dừng máy
- Các ứng dụng yêu cầu thay thế cartridge nhanh tại hiện trường
Dòng Double Interlock đặc biệt phù hợp với những thiết bị mà khả năng giữ trục, tải dọc trục và độ bền của cụm vòng bi là các yếu tố quan trọng trong quá trình lựa chọn.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Vòng bi DODGE Double Interlock
💡 Tại sao nên mua tại Ngọc Huy Dương?
- Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
- Cam kết sản phẩm DODGE Double Interlock chính hãng, nguồn gốc rõ ràng.
- Hỗ trợ xác định model dựa trên đường kính trục, tải trọng và tốc độ quay.
- Tư vấn lựa chọn gối cố định, gối giãn nở và kiểu thân phù hợp.
- Hỗ trợ lựa chọn phớt và cấu hình làm kín theo môi trường.
- Cung cấp CO/CQ và tài liệu kỹ thuật theo yêu cầu.
- Hỗ trợ tư vấn giải pháp giám sát tình trạng và bôi trơn Intelli-Lube.
- Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên toàn quốc.
- Đồng hành cùng nhà máy, OEM, kỹ sư thiết kế và nhà thầu EPC tại Việt Nam.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Vòng bi DODGE Double Interlock
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn Vòng bi con lăn côn gối đỡ DODGE Double Interlock, vui lòng cung cấp đường kính trục, tải hướng kính, tải dọc trục, tốc độ quay, kiểu gối hiện tại và điều kiện môi trường. Ngọc Huy Dương sẽ hỗ trợ đối chiếu model và cấu hình phù hợp.
🧩 Phiên bản & Mã sản phẩm Vòng bi DODGE Double Interlock
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | thach.phan@ngochuyduong.com
DODGE Double Interlock có nhiều cấu hình theo kiểu thân gối, đường kính trục, loại cụm vòng bi bên trong và khả năng cố định hoặc giãn nở. Các cấu hình chính gồm:
- Gối đỡ 2 bu lông: 1-3/16 – 3-1/2 inch
- Gối đỡ 4 bu lông: 2-1/4 – 7 inch
- Mặt bích vuông 4 bu lông: 1-3/16 – 4 inch
- Mặt bích tròn 4 bu lông: 4-7/16 – 5 inch
- Cụm S1: 1-3/16 – 7 inch
- Cụm B1: 1-3/16 – 5 inch
- Cụm D: 1-3/16 – 5 inch
Các dải kích thước trên được tổng hợp từ tài liệu sản phẩm DODGE; mã hoàn chỉnh cần được xác định theo đường kính trục, kiểu thân và cấu hình cụ thể.
📩 Bạn cần bảng model DODGE Double Interlock đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com
🧩 FAQ – Vòng bi DODGE Double Interlock
1. DODGE Double Interlock là loại vòng bi gì?
Đây là dòng vòng bi con lăn côn gối đỡ, sử dụng thiết kế thân gối gang đúc tách nắp và cổ khóa kép, được phát triển cho các ứng dụng chịu tải cao.
2. Double Interlock có ưu điểm gì về khóa trục?
Sản phẩm sử dụng cổ khóa kép, kết hợp vít định vị góc 65°, giúp tăng lực giữ trục và khả năng chịu tải dọc trục.
3. Double Interlock có khả năng bù lệch trục không?
Có. DODGE công bố khả năng bù lệch tĩnh ±5°, giúp sản phẩm thích nghi với một mức độ sai lệch nhất định của hệ thống.
4. Có thể thay cụm vòng bi bên trong mà không thay toàn bộ thân gối không?
Có. Thiết kế thân gối tách nắp cho phép thay cartridge tại hiện trường. DODGE cung cấp các cụm vòng bi bên trong S1, B1 và D theo từng kích thước.
5. Double Interlock có phù hợp với hệ thống giám sát và bôi trơn tự động không?
Có. Dòng sản phẩm được thiết kế sẵn sàng tích hợp cảm biến giám sát tình trạng và tương thích với Intelli-Lube, hỗ trợ nâng cao độ tin cậy và giảm công việc bảo trì thủ công.
