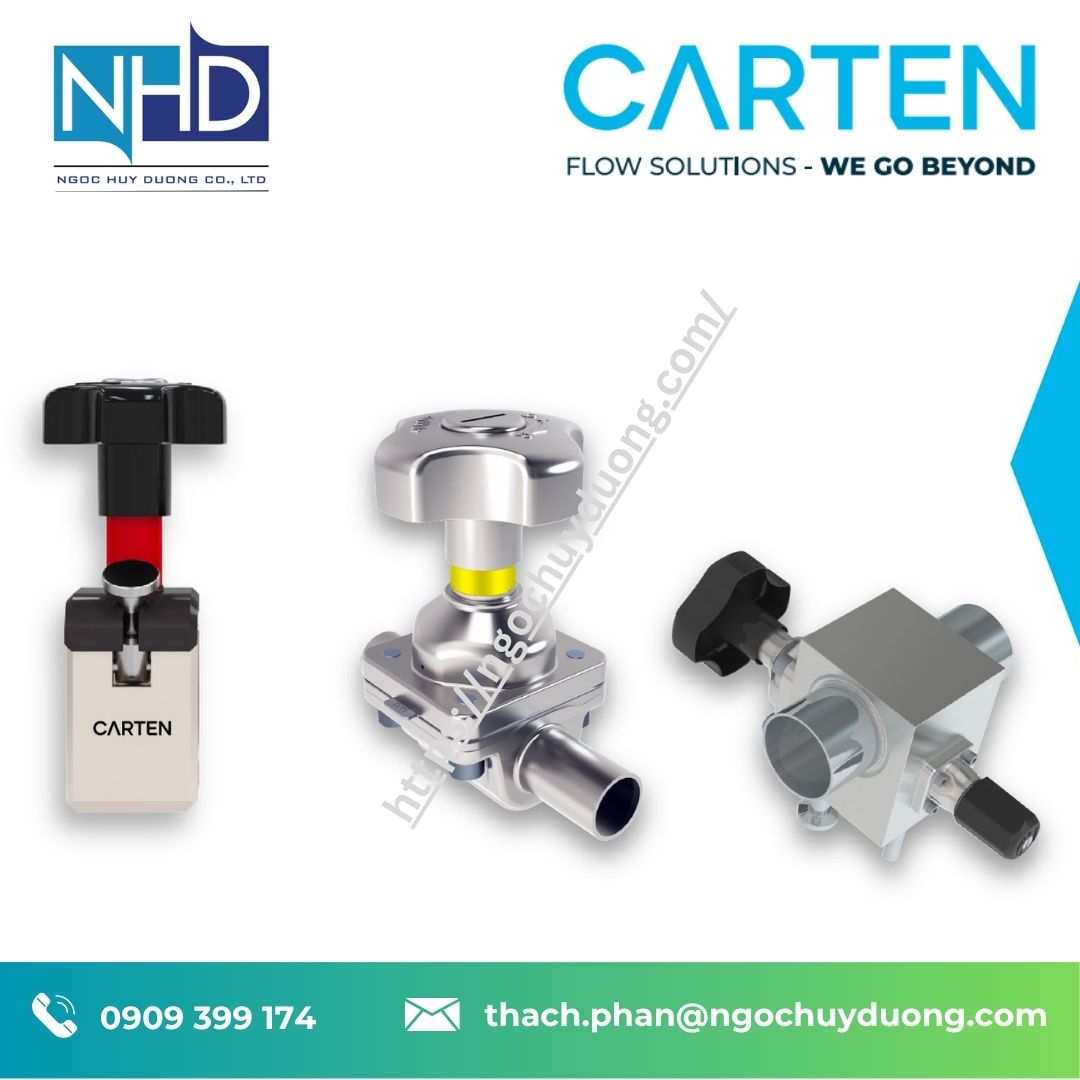

Van bi inox 2 ngã CARTEN BVM & CBV Series – Lựa chọn tin cậy cho hệ thống khí sạch và bán dẫn
Phân phối chính hãng bởi Ngọc Huy Dương – Nhà cung cấp thiết bị công nghiệp và vi điện tử hàng đầu tại Việt Nam
📌 Giới thiệu tổng quan
Van bi inox CARTEN thuộc dòng BVM và CBV Series là các giải pháp điều khiển dòng chảy tối ưu, được phát triển chuyên biệt cho những ứng dụng đòi hỏi độ tinh khiết và độ tin cậy cao như hệ thống khí bán dẫn, dược phẩm, chân không và xử lý khí thải.
- BVM Series là dòng van 2 ngã sử dụng cơ cấu tay quay 1/4 vòng, chế tạo từ inox 316, sử dụng kết nối nén đôi (Twin Ferrule Compression Fittings). Được làm sạch và lắp ráp trong môi trường phòng sạch Class 10, đảm bảo độ sạch tuyệt đối cho các ứng dụng đòi hỏi cao về độ tinh khiết.
- CBV Series là dòng van bi tinh khiết cao cấp, được thiết kế cho các hệ thống yêu cầu hiệu suất dòng chảy lớn, kết nối C/LOK chuẩn ASTM, hỗ trợ vận hành bằng tay hoặc khí nén với khả năng tích hợp module điều khiển tự động hóa.
Carten là thương hiệu đến từ Ireland, thuộc tập đoàn Entegris – với hơn 40 năm kinh nghiệm cung cấp thiết bị kiểm soát dòng chảy cho ngành bán dẫn, công nghệ cao và hệ thống khí sạch toàn cầu. Các sản phẩm van bi của Carten đạt tiêu chuẩn cao nhất về độ sạch, độ kín khí và độ bền vận hành.
👉 Công ty TNHH Ngọc Huy Dương tự hào là nhà phân phối chính thức các sản phẩm van bi CARTEN tại Việt Nam – đảm bảo hàng chính hãng, đầy đủ chứng nhận CO/CQ, dịch vụ hậu mãi chuyên nghiệp và hỗ trợ kỹ thuật toàn quốc.
📞 Liên hệ ngay để được tư vấn: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật- Van bi inox 2 ngã CARTEN
BVM Series – Van bi tay quay 1/4 vòng:
- Thiết kế van bi dạng 2 ngã tiêu chuẩn, dễ vận hành
- Kết nối Compression Fittings dạng Twin Ferrule – phù hợp với tiêu chuẩn ống vi sinh, bán dẫn
- Vật liệu thân, bi và trục bằng inox 316 – chống ăn mòn cao
- Gioăng làm kín PTFE – khả năng chịu nhiệt và chống rò rỉ cực tốt
- Áp suất vận hành lên đến 1000 psi – phù hợp cho các ứng dụng khí áp cao
- Lắp ráp và kiểm tra trong môi trường phòng sạch Class 10
- Rò rỉ được kiểm tra bằng khối phổ – độ kín khí đạt <1×10⁻⁶ mbar.l/s
CBV Series – Van bi tinh khiết cao, vận hành đa dạng:
- Thiết kế cho đường kính ống lớn – lên đến 6 inch
- Hỗ trợ vận hành bằng tay quay hoặc khí nén
- Cấu trúc nối C/LOK hàn chuẩn ASTM A269 – đảm bảo độ bền và độ sạch
- Lựa chọn gioăng RTFE hoặc TFM1600 cho ứng dụng nhiệt độ thấp (-40°C)
- Dòng chảy lớn với hệ số Cv đến 260 – lý tưởng cho khí sạch áp suất thấp
- Hỗ trợ cấu hình khối DBV, SCBV – phù hợp hệ thống phân phối khí trung tâm
📧 Gửi yêu cầu cấu hình kỹ thuật: thach.phan@ngochuyduong.com
📋 Thông số kỹ thuật tiêu chuẩn – Van bi inox 2 ngã CARTEN
BVM Series
| Thông số kỹ thuật | Giá trị điển hình |
| Áp suất làm việc | 1000 psi |
| Nhiệt độ làm việc | -20°C đến +100°C |
| Kích thước kết nối | 1/4”, 3/8”, 1/2”, 3/4”, 1” |
| Loại kết nối | Compression fittings Twin Ferrule |
| Vật liệu thân/bi/trục | Inox 316 (Stainless Steel 316) |
| Vật liệu gioăng | PTFE |
| Độ sạch sản phẩm | Cleanroom Class 10 |
| Độ rò rỉ | <1×10⁻⁶ mbar.l/s (Mass Spectrometer) |
| Góc quay | 1/4 vòng |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
CBV Series
| Thông số kỹ thuật | Giá trị điển hình |
| Áp suất làm việc | 375 psi |
| Nhiệt độ làm việc | 0 đến 150°C (tùy chọn -40°C với TFM1600) |
| Kích thước kết nối | 1/4” đến 6” |
| Loại kết nối | C/LOK – chuẩn ASTM A269 |
| Vật liệu thân | Inox 316L CFBM |
| Vật liệu gioăng | PTFE, RTFE, TFM1600 |
| Độ sạch sản phẩm | Cleanroom Class 10 |
| Độ rò rỉ | <1×10⁻⁶ mbar.l/s |
| Tùy chọn vận hành | Tay quay hoặc khí nén, 4–20mA |
| Cấu hình lắp đặt | DBV, SCBV, Block Purge |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🧱 Vật liệu & xử lý – Độ bền vượt trội
BVM
- Thân / bi / trục: Inox 316 – chống ăn mòn tốt, phù hợp môi trường khí khắc nghiệt
- Tay quay: Nylon cứng – nhẹ và bền
- Gioăng làm kín: PTFE – độ tinh khiết cao, chịu nhiệt tốt
- Kết nối Twin Ferrule: tiện lợi trong lắp đặt ống vi sinh, ống thép mỏng
CBV
- Thân van: Inox 316L đúc CFBM – bề mặt nhẵn <30 Ra, phù hợp xử lý khí tinh khiết
- Gioăng: RTFE hoặc TFM1600 – tùy chọn theo nhiệt độ vận hành
- Kết nối C/LOK: hàn kín hoàn toàn, chuẩn ASTM A269 – độ bền và độ sạch vượt trội
- Cần tay quay: bọc nhựa chuyên dụng, dễ thao tác
- Khối vận hành khí nén: tùy chọn lắp actuator cho tự động hóa
🧩 Phiên bản & Model – CARTEN BVM & CBV
Dòng BVM
| Model | Size | Kết nối | Vận hành |
| BVM-250 | 1/4” | Compression | Tay quay |
| BVM-375 | 3/8” | Compression | Tay quay |
| BVM-500 | 1/2” | Compression | Tay quay |
| BVM-750 | 3/4” | Compression | Tay quay |
| BVM-1000 | 1” | Compression | Tay quay |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Dòng CBV
| Model | Cv | Size | Vận hành | Tùy chọn |
| CBV 250 | 1.00 | 1/4” | Tay quay | — |
| CBV 500 | 8.00 | 1/2” | Tay quay | — |
| CBV 1000 | 34.00 | 1” | Tay quay | Có thể nâng cấp khí nén |
| CBV 2000 | 130.00 | 1.5” | Tay quay | — |
| CBV 6000 | 260.00 | 6” | Tay quay | 4” Full bore, lắp ống 6” |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📩 Gửi yêu cầu báo giá / bảng model chi tiết: thach.phan@ngochuyduong.com

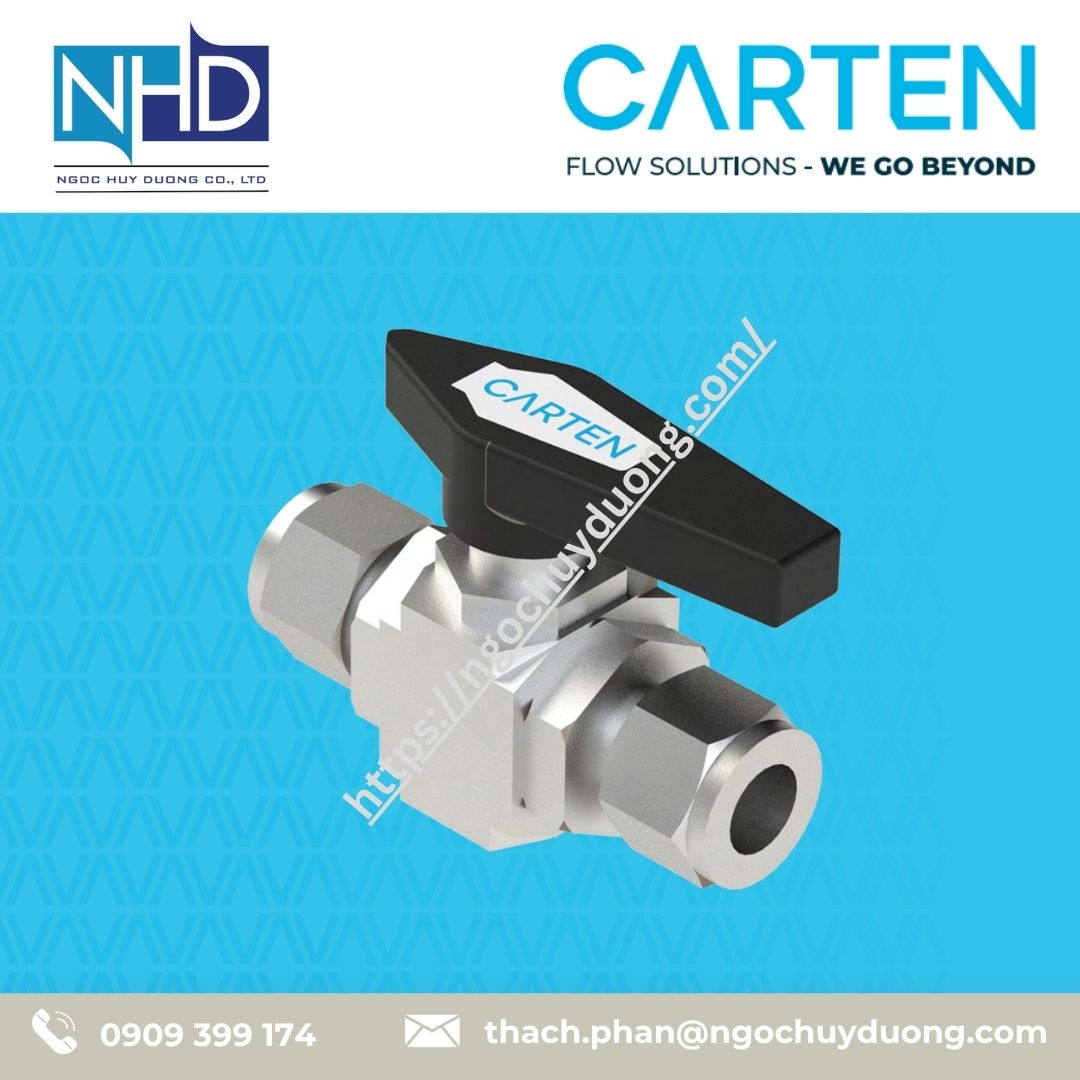

CARTEN BVM Series – Van bi vi sinh điều khiển tay (Manual 1/4 Turn)
Không có purge, tay quay đen (Black Handwheel)
- Van bi inox 2 ngã Carten BVM250-1/4″ C/LOK – C/LOK x C/LOK
- Van bi inox 2 ngã Carten BVM375-3/8″ C/LOK – C/LOK x C/LOK
- Van bi inox 2 ngã Carten BVM500-1/2″ C/LOK – C/LOK x C/LOK
- Van bi inox 2 ngã Carten BVM750-3/4″ C/LOK – C/LOK x C/LOK
- Van bi inox 2 ngã Carten BVM1000-1″ C/LOK – C/LOK x C/LOK

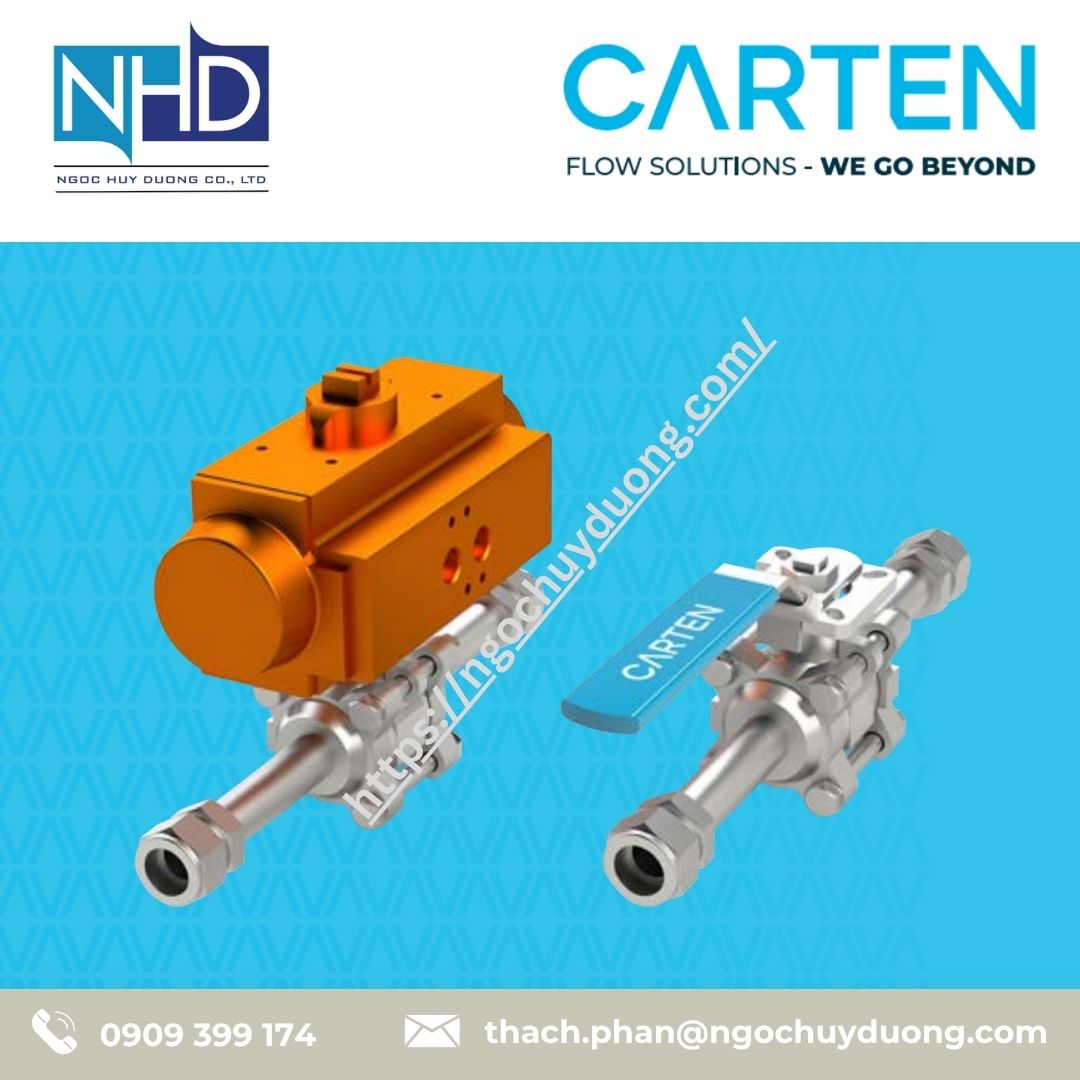

CARTEN CBV Series – Van bi vi sinh điều khiển tay (Manual)
Tay quay màu xanh dương (Blue Handwheel), tùy chọn purge
| Model | Kích thước | Kết nối | Loại Purge |
| Carten CBV250-1/4″ TE = 035 | 1/4″ | 1/4″ TE = 035 | Không có purge |
| Van bi inox 2 ngã Carten CBV375-3/8″ FSM M | 3/8″ | 3/8″ FSM M | Không có purge |
| Van bi inox 2 ngã Carten CBV500-1/2″ FSM FM | 1/2″ | 1/2″ FSM FM | Không có purge |
| Carten CBV750-3/4″ C/LOK | 3/4″ | 3/4″ C/LOK | Không có purge |
| Van bi inox 2 ngã Carten CBV1000-1″ TE = 035 | 1″ | 1″ TE = 035 | Không có purge |
| Carten CBV1500-1.5″ TE = 065 | 1.5″ | 1.5″ TE = 065 | Không có purge |
| Carten CBV2000-2″ TE = 065 | 2″ | 2″ TE = 065 | Không có purge |
| Van bi inox 2 ngã Carten CBV3000-3″ TE = 065 | 3″ | 3″ TE = 065 | Không có purge |
| Carten CBV4000-4″ TE = 049 | 4″ | 4″ TE = 049 | Không có purge |
| Van bi inox 2 ngã Carten CBV6000-6″ TE = 109 | 6″ | 6″ TE = 109 | Không có purge |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

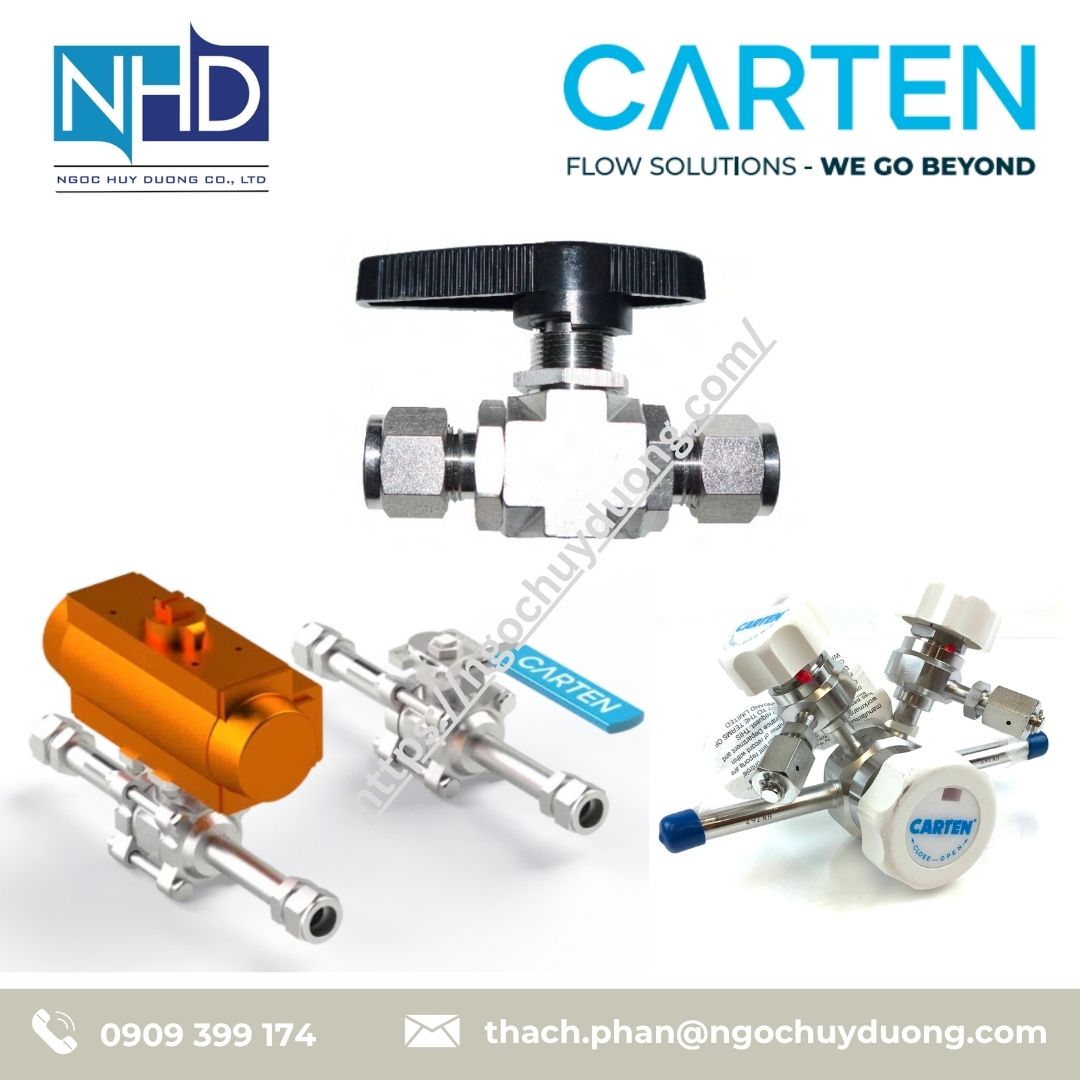

CARTEN CBVA Series – Van bi vi sinh điều khiển khí nén (Pneumatic Air Actuated)
Tùy chọn Normally Closed (NC), Normally Open (NO), kèm cảm biến PS hoặc PSEX
| Model | Kích thước | Kết nối | Loại Purge |
| Carten CBVA375-3/8″ FSM M | 3/8″ | 3/8″ FSM M | PC1 – Downstream purge |
| Van bi inox 2 ngã Carten CBVA500-1/2″ FSM FM | 1/2″ | 1/2″ FSM FM | PC2 – Up & Downstream purge |
| Carten CBVA750-3/4″ C/LOK | 3/4″ | 3/4″ C/LOK | PC3 – Upstream purge |
| Carten CBVA1000-1″ TE = 035 | 1″ | 1″ TE = 035 | PV1 – Downstream purge valve |
| Van bi inox 2 ngã Carten CBVA1500-1.5″ TE = 065 | 1.5″ | 1.5″ TE = 065 | PV2 – Up & Downstream purge valve |
| Van bi inox 2 ngã Carten CBVA2000-2″ TE = 065 | 2″ | 2″ TE = 065 | PV3 – Upstream purge valve |
| Carten CBVA3000-3″ C/LOK | 3″ | 3″ C/LOK | PC15 – 1/2″ Downstream purge |
| Van bi inox 2 ngã Carten CBVA4000-4″ TE = 049 | 4″ | 4″ TE = 049 | PC25 – 1/2″ Up & Downstream purge |
| Carten CBVA6000-6″ FSM M(S) | 6″ | 6″ FSM M(S) | PC35 – 1/2″ Upstream purge |
| Van bi inox 2 ngã Carten CBVA6000-6″ C/LOK | 6″ | 6″ C/LOK | PV25 – 1/2″ Up & Downstream purge valve |
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
Ghi chú kỹ thuật
- FSM: Face Seal Metal (kết nối hàn kín kim loại – tương thích VCR®)
- C/LOK: Compression fitting (dạng siết ống)
- TE: Tube End – đầu ống tiêu chuẩn
- Purge Type: PC = Purge Connection, PV = Purge Valve
- PS/PSEX: Cảm biến hành trình (proximity sensor), loại thường & chống cháy nổ
🔁 Tương thích – Thay thế – Mở rộng
- Kết nối chuẩn C/LOK hoặc Twin Ferrule – tương thích hệ thống có sẵn
- Có thể thay thế các model tương đương từ Swagelok, Fujikin, Parker, Hylok
- CBV hỗ trợ điều khiển tự động bằng khí nén hoặc tín hiệu 4–20mA – dễ tích hợp vào hệ SCADA, PLC
- Cấu trúc modun hóa (Modular block design) giúp mở rộng hệ thống theo POC block / subfab
🎯 Ứng dụng thực tế
✔️ Nhà máy bán dẫn – Cleanroom Class 10
✔️ Hệ thống phân phối khí CFOS, POC
✔️ Phòng sạch dược phẩm, phòng lab phân tích
✔️ Hệ thống xử lý chân không / khí thải VOCs
✔️ Thiết bị thử nghiệm áp lực cao (up to 1000 psi)
✔️ Trạm phân phối khí sạch, van shut-off đầu line / sub line
