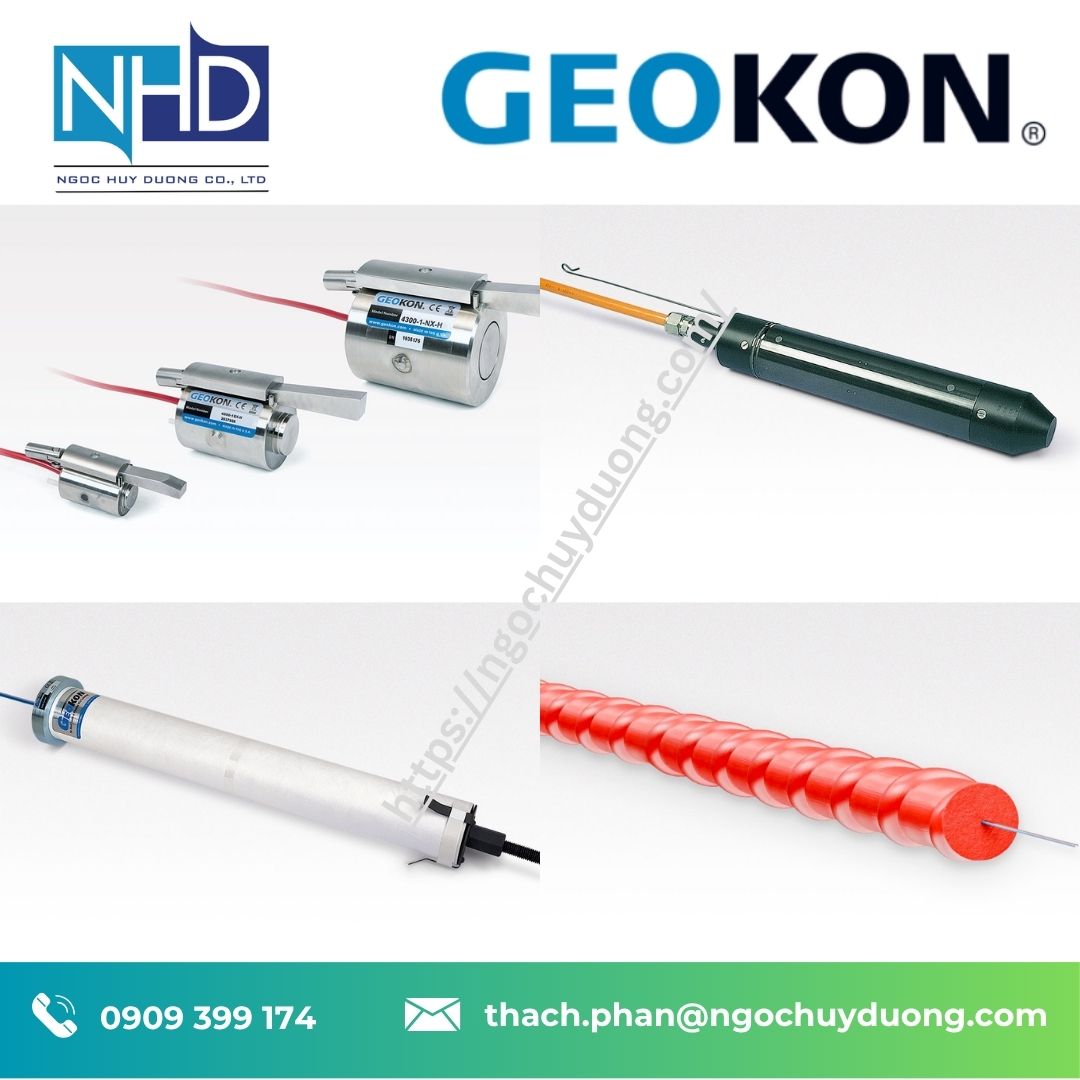

Thiết bị đo chuyển vị GEOKON 4400 Series Vibrating Wire Displacement Transducers – Giải pháp quan trắc dịch chuyển và khe nứt công trình

Được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị quan trắc địa kỹ thuật và thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | 📧 thach.phan@ngochuyduong.com- Thiết bị đo chuyển vị GEOKON 4400

📌 Giới thiệu tổng quan về Thiết bị đo chuyển vị GEOKON 4400 Series Vibrating Wire Displacement Transducers

Tổng quan sản phẩm

GEOKON 4400 Series Vibrating Wire Displacement Transducers là dòng cảm biến đo chuyển vị sử dụng công nghệ dây rung (Vibrating Wire), được thiết kế để đo độ dịch chuyển, độ mở khe nứt, biến dạng kết cấu và khoảng cách giữa hai điểm trong các công trình bê tông, đá, đất và kết cấu thép. Dòng sản phẩm bao gồm nhiều model chuyên dụng đáp ứng các yêu cầu quan trắc khác nhau như khe co giãn, khe nứt, cáp dự ứng lực, đường hầm, mái dốc và đập thủy điện.

Không giống các cảm biến dịch chuyển sử dụng biến trở tuyến tính (Linear Potentiometer) hoặc LVDT, GEOKON 4400 Series truyền tín hiệu bằng tần số dao động của dây rung. Điều này giúp tín hiệu ổn định trên khoảng cách truyền rất dài (trên 1.000 m), ít bị ảnh hưởng bởi điện trở cáp, độ ẩm hoặc nhiễu điện từ, đặc biệt phù hợp với các hệ thống quan trắc tự động dài hạn.

Tất cả cảm biến đều được tích hợp Thermistor để đo nhiệt độ tại vị trí lắp đặt, hỗ trợ hiệu chỉnh dữ liệu và nâng cao độ chính xác của phép đo.

Giới thiệu thương hiệu GEOKON

GEOKON là thương hiệu hàng đầu thế giới trong lĩnh vực thiết bị quan trắc địa kỹ thuật đến từ Hoa Kỳ. Với hơn 40 năm kinh nghiệm, GEOKON cung cấp giải pháp giám sát cho hàng nghìn dự án đập thủy điện, cầu, đường hầm, hố đào sâu, khai thác mỏ và các công trình hạ tầng trên toàn cầu.

Các sản phẩm của GEOKON được sản xuất theo hệ thống quản lý chất lượng ISO 9001:2015, nổi bật với độ chính xác cao, tuổi thọ dài và khả năng hoạt động ổn định trong điều kiện môi trường khắc nghiệt.

⚙️ Ưu điểm nổi bật của Thiết bị đo chuyển vị GEOKON 4400

Công nghệ Vibrating Wire ổn định lâu dài

Cảm biến hoạt động dựa trên nguyên lý thay đổi tần số dao động của dây rung khi chuyển vị làm thay đổi lực căng của lò xo bên trong cảm biến. So với cảm biến điện áp truyền thống, tín hiệu tần số có khả năng truyền xa mà gần như không suy giảm, phù hợp cho các hệ thống quan trắc quy mô lớn.

Chống nước và chống ăn mòn – Thiết bị đo chuyển vị GEOKON 4400

Toàn bộ thân cảm biến được chế tạo bằng thép không gỉ, có khả năng chống nước đến 1,75 MPa, giúp thiết bị hoạt động bền bỉ trong môi trường ngập nước, hầm ngầm và điều kiện ngoài trời khắc nghiệt.

Độ chính xác cao – Thiết bị đo chuyển vị GEOKON 4400

Phần lớn các model trong dòng 4400 Series có:

• Độ chính xác ±0,1% Full Scale
• Độ phân giải 0,025% Full Scale
• Sai số phi tuyến dưới 0,5% Full Scale

Những thông số này đáp ứng tốt yêu cầu quan trắc biến dạng dài hạn của các công trình quan trọng.

Tích hợp cảm biến nhiệt – Thiết bị đo chuyển vị GEOKON 4400

Mỗi cảm biến đều tích hợp Thermistor để ghi nhận nhiệt độ, hỗ trợ hiệu chỉnh ảnh hưởng của biến đổi nhiệt đối với kết quả đo.

Tương thích với hệ thống quan trắc tự động

GEOKON 4400 Series có thể kết nối với:

• GK-404 Handheld Readout
• GK-406 Vibrating Wire Analyzer
• GeoNet Wireless Mesh (8800/8900)
• GeoNet LoRa (8910)
• GeoNet Cellular (8920/8921)
• GeoNet Wi-Fi (8930)
• GeoNet Local Logger (8940)
• GEOKON 8600 Series Data Logger

📋 Các model trong Thiết bị đo chuyển vị GEOKON 4400

Thiết bị đo chuyển vị GEOKON 4400 GEOKON Model 4400 – Embedment Jointmeter

Được thiết kế để đo độ mở hoặc đóng của khe thi công trong bê tông, đặc biệt là giữa các đợt đổ bê tông của đập, tường chắn và kết cấu khối lớn. Cảm biến được lắp chìm trong bê tông và cho phép bù một phần chuyển vị cắt nhờ khớp cầu (ball-joint). Ngoài ra, thiết bị còn tích hợp bộ chống sét lan truyền (tripolar plasma surge arrestor).

GEOKON Model 4410 – Strandmeter

Dùng để đo biến dạng của cáp thép và cáp dự ứng lực, phù hợp với cầu dây văng, cáp neo, neo đất và hệ thống dự ứng lực. Thiết bị được kẹp trực tiếp lên cáp bằng các bộ kẹp chuyên dụng.

GEOKON Model 4420 – Crackmeter

Thiết bị đo độ mở khe nứt và khe co giãn trong bê tông, đá và kết cấu xây dựng. Có thể lắp với giá đỡ 2D hoặc 3D để theo dõi chuyển vị theo nhiều phương. GEOKON cũng cung cấp các phiên bản chuyên dụng như:

• 4420-3 Low Profile Crackmeter – Thiết kế thấp cho không gian hạn chế.
• Phiên bản áp suất cao cho môi trường dưới nước.
• Phiên bản nhiệt độ cao hoặc nhiệt độ cực thấp.
• Kẹp chuyên dụng cho lưới địa kỹ thuật (Geogrid).

GEOKON Model 4422 – Micro Crackmeter

Phiên bản thu nhỏ của Crackmeter, phù hợp cho các công trình có yêu cầu thẩm mỹ hoặc không gian lắp đặt hạn chế như công trình lịch sử, di tích và kiến trúc bảo tồn.

GEOKON Model 4425 – Convergence Meter

Được sử dụng để đo sự hội tụ hoặc giãn nở giữa hai điểm neo trong đường hầm và hang ngầm, hỗ trợ đánh giá biến dạng của kết cấu trong quá trình thi công và khai thác.

GEOKON Model 4427 – Long-Range Displacement Meter

Thiết bị đo chuyển vị khoảng cách lớn (1 m hoặc 2 m) bằng cơ cấu tang cuốn và vít me, thích hợp cho quan trắc sạt lở đất, chuyển động của khối đá, tuyết hoặc các mái dốc không ổn định.

GEOKON Model 4430 – Deformation Meter

Được thiết kế để đo biến dạng dọc trong đập đất, đập đá và lỗ khoan, với chiều dài đo từ 0,5 m đến 100 m tùy ứng dụng.

GEOKON Model 4435 – Soil Extensometer

Thiết bị đo biến dạng ngang và độ lún trong đập đất và đập đá. Các cảm biến có thể nối tiếp thành chuỗi để xây dựng hồ sơ biến dạng theo toàn bộ chiều dài công trình.

GEOKON Model 4450 – Displacement Transducer

Là cảm biến dịch chuyển chuyên dùng cho Borehole Extensometer, đồng thời có thể lắp giữa các neo trong lỗ khoan để tạo thành Incremental Extensometer đo chuyển vị theo từng đoạn. Thiết bị có nhiều dải đo từ 3 mm đến 300 mm.

🎯 Ứng dụng Thiết bị đo chuyển vị GEOKON 4400

Thiết bị đo chuyển vị GEOKON 4400 Series được sử dụng trong nhiều ứng dụng quan trắc như:

• Theo dõi khe co giãn và khe thi công bê tông.
• Quan trắc khe nứt công trình.
• Giám sát cáp dự ứng lực và cáp cầu dây văng.
• Quan trắc đường hầm và công trình ngầm.
• Đo biến dạng trong đập đất và đập bê tông.
• Quan trắc lỗ khoan và Borehole Extensometer.
• Giám sát sạt lở đất và mái dốc.
• Quan trắc chuyển động của khối đá, tuyết và nền đất không ổn định.

📋 Thông số kỹ thuật chung Thiết bị đo chuyển vị GEOKON 4400

💡 Tại sao nên mua Thiết bị đo chuyển vị GEOKON 4400 Series tại Ngọc Huy Dương?

• Thiết bị GEOKON chính hãng.
• Tư vấn lựa chọn model phù hợp theo từng ứng dụng.
• Hỗ trợ thiết kế hệ thống quan trắc đồng bộ.
• Cung cấp đầy đủ CO/CQ và tài liệu kỹ thuật.
• Hỗ trợ lắp đặt, hiệu chuẩn và bảo hành theo tiêu chuẩn của nhà sản xuất.

📞 Liên hệ tư vấn Thiết bị đo chuyển vị GEOKON 4400

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

☎️ Hotline: 0909 399 174

Liên hệ với Ngọc Huy Dương để được tư vấn lựa chọn GEOKON 4400 Series Vibrating Wire Displacement Transducers phù hợp với yêu cầu quan trắc dịch chuyển, biến dạng và khe nứt của công trình.

❓FAQ Thiết bị đo chuyển vị GEOKON 4400

1. Thiết bị đo chuyển vị GEOKON 4400 Series dùng để đo gì?

Dòng GEOKON 4400 Series được sử dụng để đo chuyển vị, khe nứt, khe co giãn, biến dạng cáp, hội tụ đường hầm, chuyển vị mái dốc và biến dạng trong đập hoặc lỗ khoan.

2. GEOKON 4420 và 4422 khác nhau như thế nào?

GEOKON 4420 là Crackmeter tiêu chuẩn với nhiều dải đo và tùy chọn lắp đặt 2D/3D, trong khi GEOKON 4422 là phiên bản thu nhỏ dành cho các vị trí có không gian hạn chế hoặc công trình yêu cầu tính thẩm mỹ cao.

3. GEOKON 4410 phù hợp với ứng dụng nào?

GEOKON 4410 được thiết kế để đo biến dạng của cáp thép, cáp dự ứng lực, cáp cầu dây văng, neo đất và tieback.

4. GEOKON 4450 có thể dùng cho Borehole Extensometer không?

Có. GEOKON 4450 là cảm biến dịch chuyển chuyên dụng cho hệ thống Borehole Extensometer và cũng có thể tạo thành Incremental Extensometer khi lắp giữa các neo trong lỗ khoan.

5. Mua Thiết bị đo chuyển vị GEOKON 4400 Series chính hãng ở đâu?

Ngọc Huy Dương cung cấp đầy đủ các model của GEOKON 4400 Series, hỗ trợ tư vấn kỹ thuật, thiết kế hệ thống quan trắc, cung cấp CO/CQ và dịch vụ bảo hành theo tiêu chuẩn của GEOKON.
