GEOKON GK-406 – Máy đọc cảm biến dây rung Vibrating Wire Analyzer

GEOKON GK-406 là thiết bị đọc và phân tích cảm biến dây rung (Vibrating Wire Analyzer) dạng cầm tay, được thiết kế để đo nhanh cảm biến Vibrating Wire tại hiện trường, lưu dữ liệu, kiểm tra tín hiệu và xuất báo cáo phục vụ công tác quan trắc địa kỹ thuật.

Thiết bị sử dụng công nghệ phân tích phổ VSPECT™, giúp nhận diện tín hiệu cảm biến và hạn chế ảnh hưởng của nhiễu điện, nhiễu môi trường. GK-406 có màn hình màu đồ họa, GPS tích hợp, bộ nhớ cho thông tin site/sensor và khả năng xuất dữ liệu sang máy tính dưới dạng PDF và CSV. GEOKON công bố thiết bị có thể sử dụng với các cảm biến Vibrating Wire của GEOKON.

Ngọc Huy Dương cung cấp GEOKON GK-406, hỗ trợ tư vấn thiết bị đọc phù hợp với cảm biến, hệ thống quan trắc và nhu cầu kiểm tra tại hiện trường.

🌐 www.ngochuyduong.com | 0909 399 174 | Máy đọc cảm biến dây rung GEOKON GK-406thach.phan@ngochuyduong.com –

Tìm hiểu thêm:

• Cảm biến đo tải trọng GEOKON 4900
• Cảm biến đo biến dạng GEOKON 4000 giá tốt
• Đại lý phân phối GEOKON chính hãng Việt Nam
• Bộ đo nghiêng GEOKON GK-604D Đại lý Việt Nam

Máy đọc cảm biến dây rung GEOKON là gì?

Máy đọc cảm biến dây rung GEOKON (Vibrating Wire Readout) là thiết bị dùng để đọc và chuyển đổi tín hiệu từ các cảm biến Vibrating Wire của GEOKON thành giá trị đo, phục vụ kiểm tra tại hiện trường hoặc thu thập dữ liệu quan trắc.

4

Máy đọc hoạt động như thế nào?

Với cảm biến dây rung, tín hiệu đo được thể hiện dưới dạng tần số rung của dây.

Quá trình có thể hiểu đơn giản:

Cảm biến Vibrating Wire → Cáp tín hiệu → Máy đọc GEOKON → Giá trị đo

Máy đọc sẽ:

1. Kích thích dây rung trong cảm biến.
2. Thu nhận tần số dao động.
3. Xử lý tín hiệu.
4. Chuyển đổi thành giá trị kỹ thuật tương ứng, chẳng hạn áp suất, tải, biến dạng, mực nước…, tùy loại cảm biến và hệ số hiệu chuẩn.

Ví dụ

Với GEOKON Vibrating Wire Piezometer:

Piezometer → Cáp GEOKON → Máy đọc dây rung → Giá trị áp lực nước

Máy đọc giúp kỹ thuật viên kiểm tra trực tiếp giá trị cảm biến tại hiện trường, trong khi data logger thường được sử dụng khi cần ghi dữ liệu tự động và liên tục trong hệ thống quan trắc.

Máy đọc và Data Logger khác nhau thế nào?

Máy đọc dây rung	Data Logger
Chủ yếu dùng để đọc/kiểm tra cảm biến	Dùng để ghi và lưu dữ liệu tự động
Thường thao tác trực tiếp tại hiện trường	Có thể vận hành liên tục
Phù hợp kiểm tra, commissioning, troubleshooting	Phù hợp hệ thống quan trắc dài hạn
Có thể hiển thị giá trị ngay	Lưu dữ liệu theo chu kỳ cài đặt

Một ví dụ là GEOKON GK-406, thuộc nhóm thiết bị đọc cảm biến dây rung được sử dụng trong hệ thống instrumentation của GEOKON.

Nói ngắn gọn theo ngôn ngữ kỹ thuật nhà máy

Máy đọc cảm biến dây rung GEOKON là thiết bị đọc tín hiệu tần số từ cảm biến Vibrating Wire và chuyển đổi thành giá trị đo để kỹ thuật viên kiểm tra, đo đạc và quan trắc tại hiện trường.

Một số cảm biến có thể liên quan đến GK-406

GK-406 được GEOKON công bố sử dụng với các cảm biến Vibrating Wire của hãng, chẳng hạn:

• Vibrating Wire Piezometer.
• Vibrating Wire Load Cell.
• Vibrating Wire Strain Gauge.
• Vibrating Wire Pressure Sensor.
• Các cảm biến Vibrating Wire khác có cấu hình tương thích.

Vì vậy, GK-406 không chỉ là thiết bị đọc dành riêng cho một model cảm biến mà có thể đóng vai trò thiết bị kiểm tra và đọc tín hiệu cho nhiều loại cảm biến dây rung.

Công nghệ VSPECT™ trên GEOKON GK-406

Một trong những điểm đáng chú ý nhất của GK-406 là công nghệ VSPECT™ – Vibrating Wire Spectral Analysis.

Thay vì chỉ đọc một tín hiệu tần số đơn giản, VSPECT phân tích phổ tín hiệu để nhận diện tần số cộng hưởng của dây rung và phân biệt tín hiệu cảm biến với nhiễu.

Điều này đặc biệt hữu ích tại những công trường có:

• Động cơ điện.
• Máy bơm.
• Máy phát điện.
• Cáp điện công suất lớn.
• Thiết bị hàn.
• Nguồn nhiễu điện từ.

GEOKON cho biết công nghệ VSPECT có khả năng hạn chế ảnh hưởng của nhiễu môi trường và nhiễu điện, đồng thời cung cấp các thông tin chẩn đoán về chất lượng tín hiệu.

Hiển thị phổ tín hiệu

GK-406 có thể hiển thị dạng đồ thị phản hồi của cảm biến, cho phép kỹ thuật viên quan sát tín hiệu và nhiễu trong vùng tần số đo.

Thiết bị cũng cung cấp các thông tin chẩn đoán như:

• Signal-to-noise ratio.
• Noise frequency.
• Decay ratio.
• Tần số cảm biến.
• Nhiệt độ cảm biến khi có thermistor.

Nhờ đó, GK-406 không chỉ cho biết cảm biến đang đọc bao nhiêu, mà còn giúp kỹ thuật viên đánh giá chất lượng tín hiệu đang nhận được.

Thông số kỹ thuật GEOKON GK-406

Thông số được lấy từ tài liệu kỹ thuật và manual GEOKON GK-406 hiện có.

GEOKON GK-406 đo được những gì?

GK-406 có thể hiển thị nhiều loại dữ liệu tùy theo cấu hình cảm biến và thiết lập measurement.

Các dạng thông tin có thể hiển thị gồm:

• Frequency (Hz)
• Digits
• B Units
• Temperature
• Thermistor resistance (Ohms)
• Engineering Units

Khi cảm biến và thông tin hiệu chuẩn được khai báo đúng, GK-406 có thể thực hiện chuyển đổi sang Engineering Units dựa trên thông tin sensor, zero reading, gauge factor và các hệ số chuyển đổi đã được thiết lập.

Điều này giúp kỹ thuật viên có thể kiểm tra cảm biến theo cả tín hiệu gốc và đơn vị kỹ thuật thực tế.

GK-406 hỗ trợ kiểm tra cảm biến tại hiện trường

Một ưu điểm quan trọng của thiết bị đọc cầm tay là khả năng kiểm tra nhanh cảm biến ngay tại vị trí lắp đặt.

Quy trình thực tế có thể gồm:

Cảm biến GEOKON → Kết nối GK-406 → Đọc tín hiệu → Kiểm tra phổ → Kiểm tra nhiệt độ → Đánh giá chất lượng tín hiệu → Lưu kết quả

GK-406 có chức năng Read để thực hiện phép đo nhanh. Khi cần kiểm tra sâu hơn, kỹ thuật viên có thể xem phần Details, Spectrum và Time để đánh giá phản hồi của cảm biến.

Kiểm tra tín hiệu khi cảm biến có vấn đề

Trong trường hợp data logger đang cho kết quả bất thường, việc sử dụng một thiết bị đọc độc lập như GK-406 có thể giúp xác định vấn đề nằm ở:

• Cảm biến.
• Cáp tín hiệu.
• Nguồn nhiễu.
• Data logger.
• Hệ thống đấu nối.

GEOKON cũng khuyến nghị kiểm tra cảm biến bằng một thiết bị đọc độc lập như GK-404 hoặc GK-406 khi tín hiệu Vibrating Wire hoặc thermistor bị thiếu, sai hoặc không ổn định.

Lưu dữ liệu và quản lý Site/Sensor

GK-406 không chỉ thực hiện phép đo tức thời mà còn hỗ trợ quản lý thông tin của hệ thống quan trắc.

Thiết bị có thể lưu thông tin:

• User.
• Site.
• Sensor.
• Vị trí cảm biến.
• Dữ liệu đo.
• Thông tin hiệu chuẩn liên quan.

GEOKON cho biết Project File của GK-406 có thể quản lý tới 40 site, mỗi site tối đa 22 sensor. Thông tin site/sensor có thể được tạo hoặc chỉnh sửa trực tiếp trên thiết bị hoặc thông qua phần mềm VwProjects trên máy tính.

GPS tích hợp cũng cho phép gắn thông tin vị trí cho site và sensor, hỗ trợ kỹ thuật viên xác định vị trí cảm biến ngoài hiện trường.

Xuất báo cáo PDF và dữ liệu CSV – Máy đọc cảm biến dây rung GEOKON GK-406

Sau khi thực hiện đo, dữ liệu có thể được chuyển sang máy tính thông qua USB.

GK-406 hỗ trợ:

• Tạo PDF report.
• Xuất dữ liệu dạng CSV.
• Lưu project file.
• Trao đổi dữ liệu với phần mềm VwProjects.

Điều này thuận tiện khi kỹ thuật viên cần đưa kết quả đo hiện trường vào hồ sơ nghiệm thu, báo cáo kiểm tra hoặc cơ sở dữ liệu quan trắc.

GEOKON GK-406 dùng trong những ứng dụng nào?

1. Kiểm tra Piezometer Vibrating Wire

GK-406 có thể sử dụng để đọc các cảm biến piezometer Vibrating Wire, chẳng hạn các cảm biến thuộc dòng GEOKON 4500.

Ví dụ:

GEOKON 4500S → GK-406 → Đọc tần số / nhiệt độ → Chuyển đổi sang đơn vị áp lực

Điều này đặc biệt hữu ích khi kỹ thuật viên cần kiểm tra trực tiếp cảm biến tại công trường.

2. Quan trắc đập và hồ chứa

Trong các hệ thống quan trắc đập, nhiều cảm biến Vibrating Wire có thể được bố trí tại các vị trí khác nhau.

GK-406 có thể được sử dụng như thiết bị kiểm tra tại hiện trường để:

• Đọc từng cảm biến.
• Kiểm tra tín hiệu.
• Kiểm tra nhiệt độ.
• Đối chiếu với dữ liệu từ hệ thống tự động.
• Kiểm tra cảm biến khi có cảnh báo bất thường.

3. Quan trắc hầm và công trình ngầm

Máy đọc cảm biến dây rung GEOKON GK-406

Tại các công trình hầm, cáp dài và môi trường có thiết bị điện công suất lớn có thể tạo ra nhiễu. Khả năng phân tích phổ của VSPECT giúp kỹ thuật viên đánh giá tín hiệu Vibrating Wire trong những môi trường như vậy.

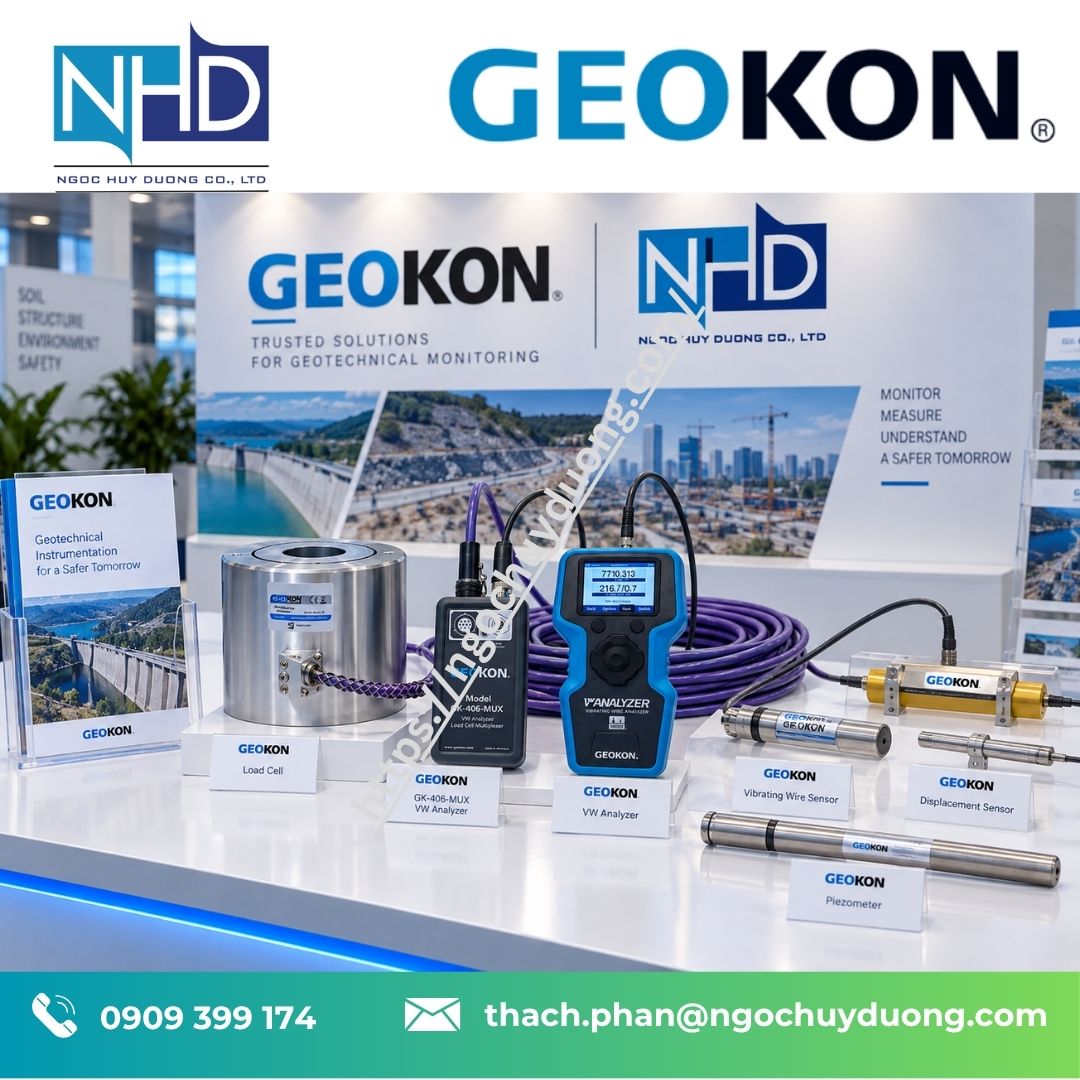

4. Kiểm tra Load Cell Vibrating Wire

GK-406 cũng có thể kết hợp với GK-406-MUX để đọc các GEOKON Vibrating Wire Load Cell loại 3, 4 và 6 gauge.

GK-406-MUX tự động chuyển đổi giữa các gauge, tính giá trị trung bình và áp dụng gauge factor để hiển thị tải trực tiếp theo đơn vị kỹ thuật.

GK-406 và GK-406-MUX khác nhau như thế nào?’Máy đọc cảm biến dây rung GEOKON GK-406

Hai thiết bị này không phải là hai phiên bản GK-406 thay thế cho nhau.

GK-406-MUX là phụ kiện tùy chọn, chủ yếu phục vụ việc đọc GEOKON Vibrating Wire Load Cell.

GK-406 có phù hợp với hệ thống GEOKON 4500S không?

Có.

GEOKON công bố GK-406 có thể sử dụng với các cảm biến Vibrating Wire của GEOKON. Vì vậy, với một hệ thống sử dụng GEOKON 4500S Vibrating Wire Piezometer, GK-406 có thể được sử dụng như thiết bị đọc và kiểm tra tại hiện trường.

Một cấu hình điển hình có thể là:

GEOKON 4500S-1MPA
↓
Cáp tín hiệu
↓
GEOKON GK-406
↓
Đọc tần số + nhiệt độ + kiểm tra phổ
↓
Lưu dữ liệu / xuất báo cáo

Tuy nhiên, việc chuyển đổi sang đơn vị kỹ thuật cần sử dụng đúng calibration data và sensor configuration của cảm biến tương ứng.

GK-406 có thể dùng để xử lý sự cố cảm biến không?

Máy đọc cảm biến dây rung GEOKON GK-406

Có, và đây là một trong những ứng dụng thực tế quan trọng của GK-406.

Khi hệ thống quan trắc xuất hiện giá trị bất thường, kỹ thuật viên có thể sử dụng GK-406 để kiểm tra độc lập cảm biến.

Có thể kiểm tra:

Tín hiệu tần số

Xác định cảm biến có phát tín hiệu hay không.

Spectrum

Quan sát đỉnh tín hiệu và mức nhiễu trong vùng tần số.

Signal-to-noise ratio

Máy đọc cảm biến dây rung GEOKON GK-406

Đánh giá tương quan giữa tín hiệu cảm biến và nhiễu.

Decay ratio

Theo dõi mức suy giảm của tín hiệu sau khi kích thích dây rung.

Thermistor

Kiểm tra điện trở thermistor khi cảm biến có tích hợp đo nhiệt độ.

Nhờ vậy, GK-406 có thể hỗ trợ khoanh vùng nguyên nhân trước khi thay cảm biến hoặc can thiệp vào hệ thống data logger.

Những trường hợp nên sử dụng GEOKON GK-406

GK-406 đặc biệt phù hợp khi doanh nghiệp hoặc đơn vị quan trắc cần:

• Kiểm tra cảm biến Vibrating Wire tại công trường.
• Kiểm tra cảm biến trước khi đưa vào hệ thống.
• Đối chiếu số đọc giữa cảm biến và data logger.
• Kiểm tra cảm biến có tín hiệu bất thường.
• Phân tích nhiễu tín hiệu.
• Kiểm tra cảm biến trong môi trường có nhiều thiết bị điện.
• Ghi nhận dữ liệu tại nhiều site.
• Xuất báo cáo đo hiện trường.
• Kiểm tra định kỳ hệ thống quan trắc.

Lưu ý khi lựa chọn GEOKON GK-406

Khi đặt hàng GK-406, nên xác định trước:

• Loại cảm biến Vibrating Wire đang sử dụng.
• Model cảm biến.
• Số lượng cảm biến cần kiểm tra.
• Có cần đọc Load Cell nhiều gauge hay không.
• Có cần quản lý dữ liệu theo Site/Sensor hay không.
• Điều kiện môi trường tại công trường.
• Nhu cầu xuất PDF/CSV.
• Yêu cầu kết nối với máy tính.

Nếu hệ thống có Vibrating Wire Load Cell nhiều gauge, cần xem xét thêm GK-406-MUX thay vì chỉ sử dụng GK-406.

Máy đọc cảm biến dây rung GEOKON GK-406

Ngọc Huy Dương cung cấp GEOKON GK-406

Ngọc Huy Dương cung cấp máy đọc cảm biến dây rung GEOKON GK-406 cho các hệ thống quan trắc địa kỹ thuật và kiểm tra cảm biến tại hiện trường.

Chúng tôi có thể hỗ trợ:

• Tư vấn chọn GK-406 theo loại cảm biến.
• Kiểm tra khả năng tương thích với cảm biến GEOKON.
• Tư vấn GK-406 hoặc GK-406 kết hợp MUX.
• Tư vấn cáp và phụ kiện kết nối.
• Hỗ trợ lựa chọn thiết bị đọc cho hệ thống quan trắc.
• Tư vấn khi cần kiểm tra hoặc thay thế thiết bị đọc hiện có.

Đặc biệt, nếu hệ thống đang sử dụng các cảm biến như GEOKON 4500 Series, nên cung cấp model cảm biến và thông tin cấu hình khi yêu cầu báo giá để kiểm tra chính xác khả năng tương thích.

📞 Mua GEOKON GK-406 ở đâu?

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📞 Hotline: 0909 399 174
📧 Email: thach.phan@ngochuyduong.com

Bạn cần GEOKON GK-406 để đọc cảm biến Vibrating Wire tại hiện trường?

Gửi model cảm biến đang sử dụng cho Ngọc Huy Dương để được tư vấn thiết bị đọc và cấu hình phù hợp.

FAQ – GEOKON GK-406

1. GEOKON GK-406 là thiết bị gì?

GK-406 là Vibrating Wire Analyzer dạng cầm tay, dùng để đọc, phân tích và lưu dữ liệu từ cảm biến Vibrating Wire.

2. GK-406 dùng được với cảm biến GEOKON 4500S không?

Có. GEOKON công bố GK-406 có thể sử dụng với các cảm biến Vibrating Wire của GEOKON, trong đó có các ứng dụng với Vibrating Wire Piezometer.

3. GK-406 có đo được nhiệt độ cảm biến không?

Có, khi cảm biến có thermistor phù hợp. GK-406 có thể hiển thị nhiệt độ và điện trở thermistor.

4. GK-406 có lưu dữ liệu không?

Có. Thiết bị có bộ nhớ để lưu dữ liệu đo và thông tin Site/Sensor. Project File hỗ trợ tối đa 40 site và 22 sensor/site.

5. GK-406 có xuất dữ liệu sang máy tính không?

Có. Dữ liệu có thể được xuất thông qua USB, bao gồm PDF report và CSV. Thiết bị cũng hỗ trợ phần mềm VwProjects để quản lý thông tin project.

6. GK-406 có giúp kiểm tra nhiễu tín hiệu không?

Có. VSPECT phân tích phổ tín hiệu và cung cấp các thông tin chẩn đoán giúp đánh giá tín hiệu và nhiễu. GK-406 có thể hiển thị Spectrum, Signal-to-Noise Ratio, Noise Frequency và Decay Ratio.

7. GK-406 có dùng với Vibrating Wire Load Cell không?

Có, nhưng với Load Cell loại nhiều gauge, GEOKON cung cấp GK-406-MUX để kết hợp với GK-406.
