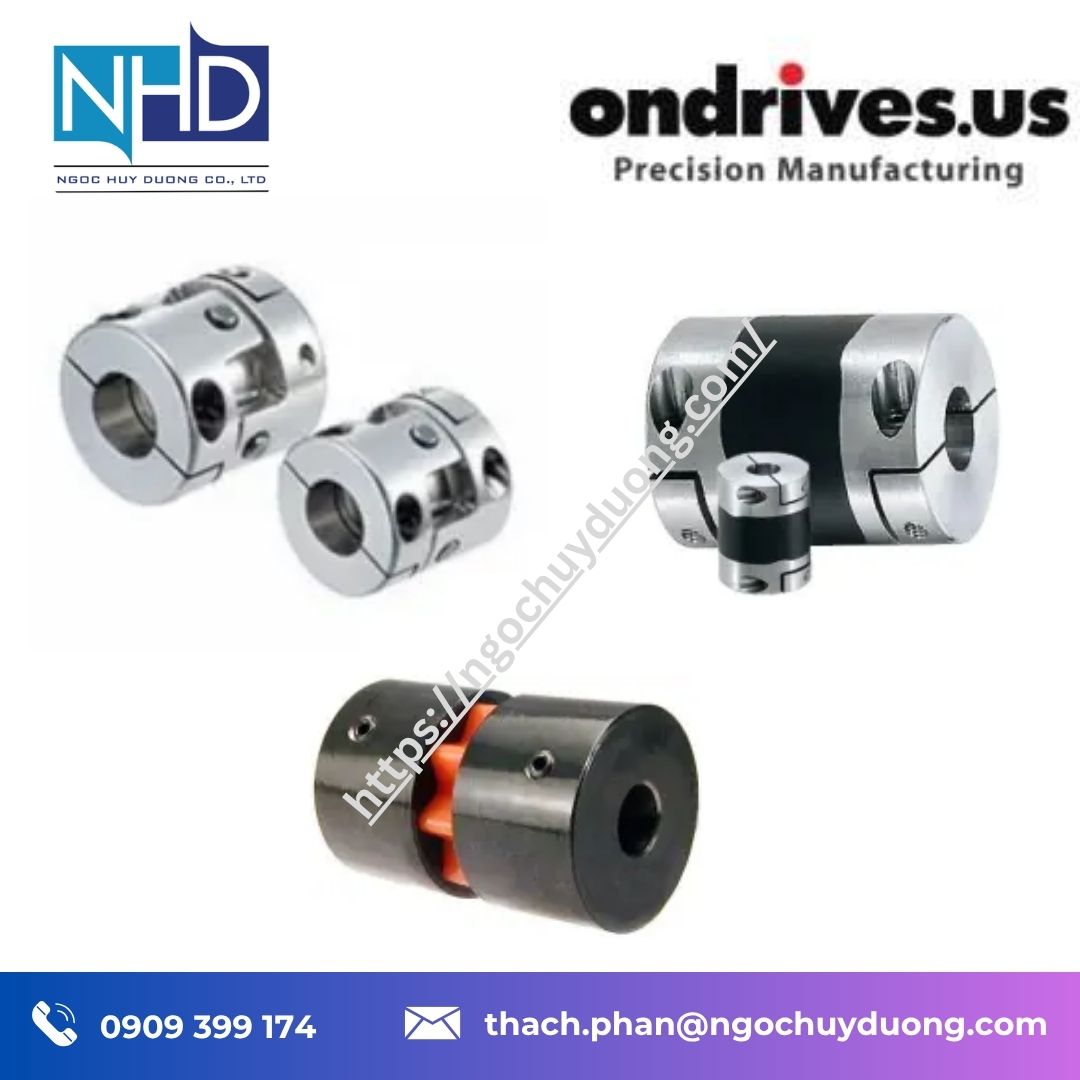

Khớp nối lệch tâm đa hướng và khớp nối vòng đôi Ondrives.US
Được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Trong hệ thống truyền động chính xác, hai trục quay hiếm khi có thể đạt trạng thái đồng tâm tuyệt đối sau khi lắp đặt. Sai lệch góc, sai lệch hướng kính hoặc sai lệch dọc trục có thể tạo thêm tải lên ổ trục, làm tăng rung động và ảnh hưởng đến độ ổn định của cơ cấu truyền động. Vì vậy, khớp nối có khả năng bù sai lệch là một thành phần quan trọng trong thiết kế máy.
Ondrives.US cung cấp nhiều giải pháp khớp nối trục dành cho các cơ cấu truyền động nhỏ, thiết bị đo lường, tự động hóa và điều khiển chuyển động. Trong đó, khớp nối lệch tâm đa hướng và khớp nối vòng đôi được thiết kế để xử lý các dạng sai lệch khác nhau trong khi vẫn duy trì khả năng truyền chuyển động ổn định.
Khớp nối lệch tâm đa hướng kết hợp chuyển động xoay của khớp nối vạn năng với chuyển động trượt của khớp nối đĩa trượt. Nhờ đó, sản phẩm có thể bù sai lệch góc và sai lệch hướng kính mà không tạo lực cản đáng kể. Dòng sản phẩm này hướng đến các ứng dụng tải nhẹ, yêu cầu độ rơ bằng không và cần hạn chế tải tác động lên ổ trục.
Khớp nối vòng đôi, còn được gọi là khớp nối Crazy Eight, khớp nối số 8 xoắn hoặc khớp nối K, sử dụng một phần tử đàn hồi hai vòng để bù đồng thời sai lệch góc, hướng kính và dọc trục. Đây là loại khớp nối hai tầng phù hợp với các cơ cấu truyền động nhỏ không yêu cầu độ chính xác quá cao.

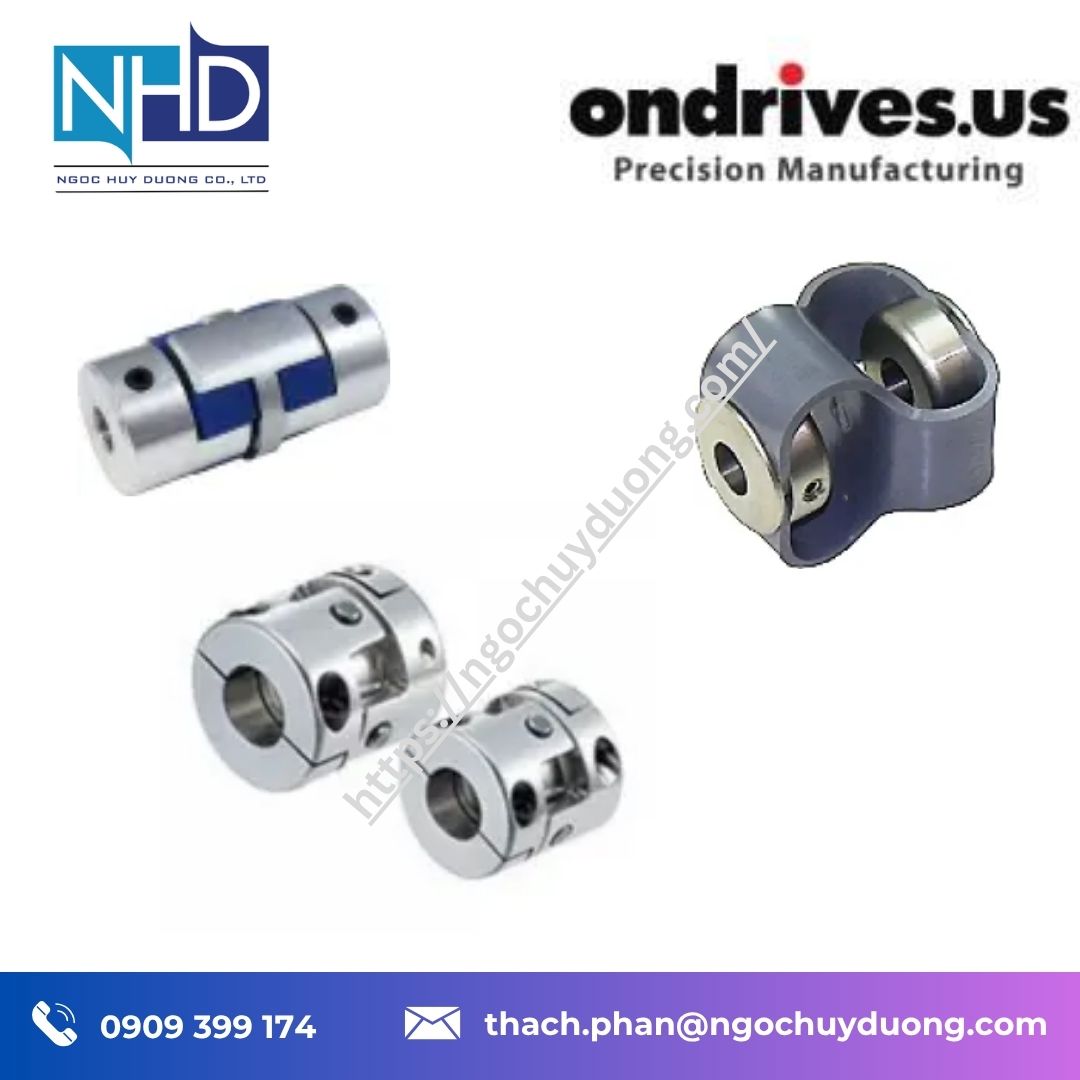

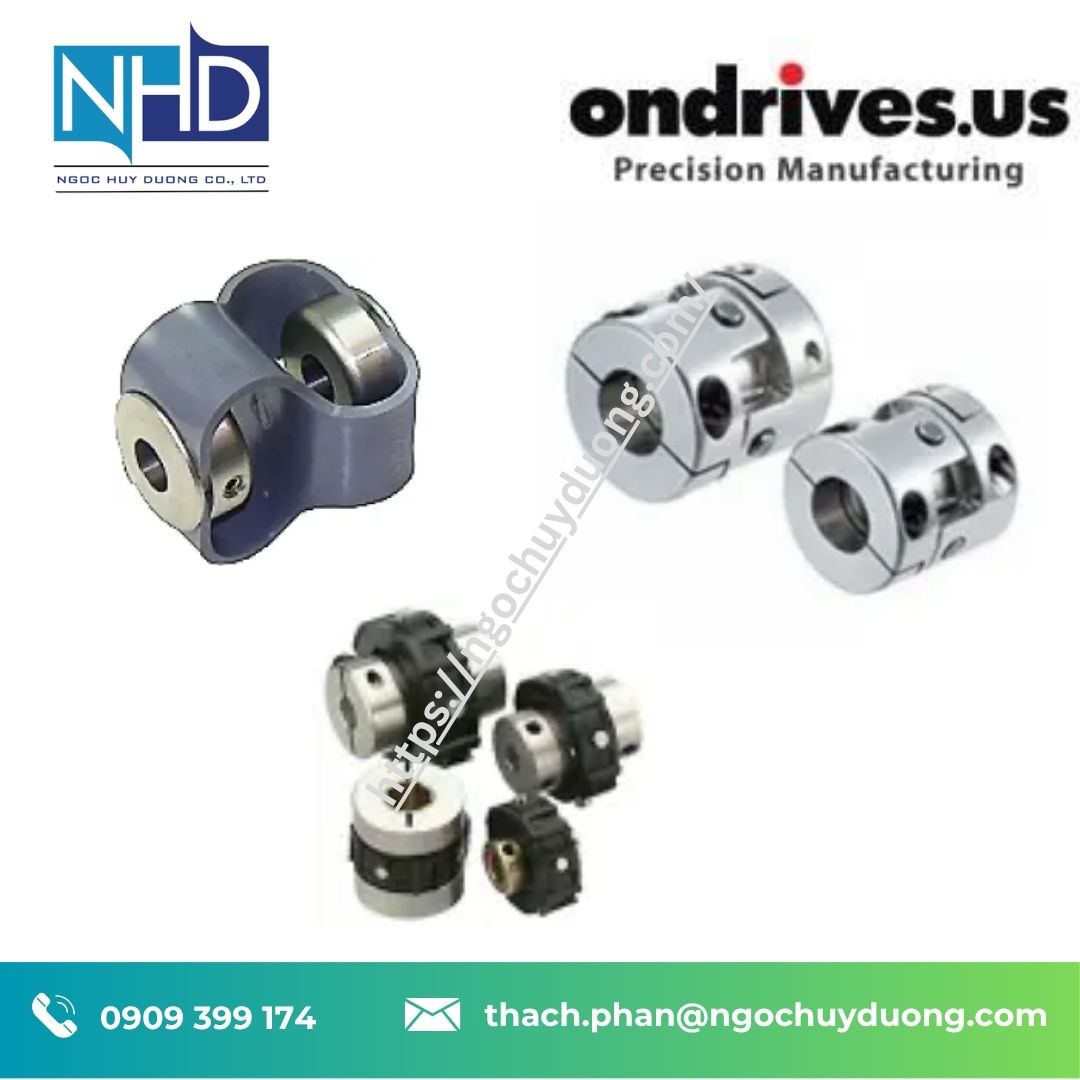

1. Khớp nối vòng đôi – Double Loop Coupling
Loại này thường có hai moay-ơ kim loại ở hai đầu và phần tử đàn hồi dạng vòng đôi ở giữa. Thiết kế này cho phép bù sai lệch hướng kính, góc và dọc trục, đồng thời giảm rung.
2. Khớp nối lệch tâm đa hướng – Offset/Schmidt Coupling
Loại này có các đĩa/khối liên kết và cơ cấu tay đòn giữa hai đầu khớp nối. Cấu tạo đặc biệt cho phép truyền động giữa các trục song song nhưng lệch tâm, đồng thời duy trì chuyển động quay ổn định. Hình mẫu phía trên là một dạng Schmidt Offset Shaft Coupling.
⚙️ Tính năng kỹ thuật nổi bật
Khớp nối lệch tâm đa hướng
Khớp nối lệch tâm đa hướng Ondrives.US được phát triển cho các ứng dụng truyền động tải nhẹ và mục đích sử dụng thông thường. Thiết kế cho phép bù sai lệch góc và hướng kính mà không tạo lực cản lớn, đồng thời hạn chế chuyển động dọc trục.
Một điểm đáng chú ý là sản phẩm có độ rơ bằng không, giúp duy trì mối liên kết chính xác giữa hai trục. Hãng công bố khả năng bù góc lên đến 10°, sai lệch hướng kính đến 0,04 inch và mô-men xoắn đến 108 in-lb. Sản phẩm cũng có khả năng cách điện lên đến 3.000 V.
Dòng này có hai cấu hình chính gồm khớp nối lệch tâm một phía và khớp nối kim loại dạng khớp chữ thập. Phiên bản một phía có chiều dài ngắn hơn khoảng 50% so với khớp nối ống xếp, quán tính thấp và có độ cứng dọc trục để truyền các tải đẩy – kéo nhẹ.
Khớp nối kim loại dạng khớp chữ thập có đặc tính quay giống nhau theo cả hai chiều thuận và ngược, độ cứng xoắn tĩnh cao, khả năng hấp thụ rung tốt và lực phản ứng lệch tâm nhỏ.
Khớp nối vòng đôi
Khớp nối vòng đôi sử dụng phần tử đàn hồi Hytrel™ được ép cố định vào các moay-ơ bằng thép hoặc thép không gỉ. Kết cấu này tạo ra một khớp nối nhỏ gọn nhưng vẫn có độ linh hoạt cao.
Phần tử đàn hồi hai vòng cho phép bù đồng thời ba dạng sai lệch: góc, hướng kính và dọc trục. Thiết kế không tạo ma sát đáng kể trong quá trình làm việc, đồng thời hỗ trợ giảm rung và giảm chấn động truyền qua hệ thống.
Ondrives.US công bố dòng khớp nối vòng đôi có mô-men xoắn đến 160 in-lb, tốc độ tối đa 3.000 vòng/phút, bù sai lệch góc đến 15°, sai lệch hướng kính đến 0,130 inch và sai lệch dọc trục đến 0,43 inch.
📋 Thông số kỹ thuật tiêu chuẩn
| Đặc tính | Khớp nối lệch tâm đa hướng | Khớp nối vòng đôi |
|---|---|---|
| Kiểu kết cấu | Lệch tâm một phía / khớp chữ thập | Hai vòng đàn hồi |
| Độ rơ | Bằng không | Theo thiết kế đàn hồi |
| Bù sai lệch góc | Đến 10° với loại lệch tâm đa hướng | Đến 15° |
| Bù sai lệch hướng kính | Đến 0,04 inch | Đến 0,130 inch |
| Bù sai lệch dọc trục | Hạn chế chuyển động dọc trục | Đến 0,43 inch |
| Mô-men xoắn tối đa | Đến 108 in-lb | Đến 160 in-lb |
| Tốc độ tối đa | Theo cấu hình | 3.000 vòng/phút |
| Phần tử đàn hồi | Nhựa kỹ thuật/chi tiết đàn hồi tùy loại | Hytrel™ |
| Moay-ơ | Đồng hợp kim, nhôm 2014-T6 hoặc nhôm A2017 tùy loại | Thép mạ kẽm hoặc thép không gỉ dòng 300 |
| Nhiệt độ làm việc | -20°C đến 60°C | -40°C đến 100°C |
| Lỗ trục | Hệ inch và hệ mét | Hệ inch và hệ mét |
| Cách điện | Đến 3.000 V với loại lệch tâm | Có khả năng cách điện |
Thông số cụ thể phụ thuộc vào kích thước và cấu hình từng sản phẩm; bảng trên tổng hợp các giới hạn được hãng công bố trên hai dòng sản phẩm.
🧱 Vật liệu & xử lý – Độ bền vượt trội
Khớp nối lệch tâm đa hướng sử dụng các vật liệu khác nhau tùy cấu hình. Moay-ơ của loại lệch tâm có thể được chế tạo từ hợp kim đồng hoặc nhôm 2014-T6, trong khi vòng đỡ sử dụng nhựa acetal màu đen. Cấu tạo này giúp sản phẩm có khối lượng và quán tính thấp, phù hợp với các cơ cấu truyền động nhỏ.
Đối với khớp nối vòng đôi, phần tử đàn hồi sử dụng Hytrel™, vật liệu có khả năng chống rách và chống chịu tốt với axit, kiềm, dung môi, dầu, mỡ và ôzôn. Moay-ơ có thể sử dụng thép mạ kẽm hoặc thép không gỉ dòng 300. Phiên bản moay-ơ thép không gỉ cung cấp thêm khả năng chống ăn mòn cho môi trường làm việc khắc nghiệt.
🔁 Tương thích – Thay thế – Mở rộng
Khớp nối lệch tâm đa hướng được cung cấp với lỗ trục hệ inch và hệ mét, đồng thời có tùy chọn moay-ơ bắt vít định vị hoặc moay-ơ kẹp. Khớp nối kim loại dạng khớp chữ thập có thể thay đổi đường kính lỗ và rãnh then theo yêu cầu.
Khớp nối vòng đôi cũng hỗ trợ cả lỗ trục hệ inch và hệ mét. Ondrives.US cho phép kết hợp các đường kính lỗ khác nhau trong phạm vi kích thước tối thiểu và tối đa. Khi cần kết nối với trục có kích thước khác, có thể sử dụng bộ giảm đường kính lỗ trục hoặc kết hợp với trục chính xác do hãng cung cấp.
Ngoài cấu hình tiêu chuẩn, cả hai dòng đều có thể được tùy chỉnh hoặc sửa đổi theo yêu cầu ứng dụng.
🎯 Ứng dụng thực tế
Khớp nối lệch tâm đa hướng
Dòng sản phẩm này phù hợp với:
- Bộ mã hóa quay.
- Bộ phân giải vị trí.
- Động cơ bước tải nhẹ.
- Bơm định lượng.
- Bàn trượt định vị nhỏ.
- Cơ cấu truyền động tải nhẹ.
- Thiết bị đo lường.
- Cơ cấu tự động hóa nhỏ.
- Hệ thống cần giảm tải lên ổ trục.
Khớp nối vòng đôi
Khớp nối vòng đôi phù hợp với:
- Bộ mã hóa.
- Truyền động công suất nhỏ.
- Máy phát điện nhỏ.
- Bơm nhỏ.
- Động cơ bước.
- Động cơ servo.
- Các cơ cấu truyền động nhỏ.
- Thiết bị yêu cầu bù sai lệch theo cả ba phương.
Đặc biệt, Ondrives.US đề cập khớp nối vòng đôi như một giải pháp nâng cấp cho một số ứng dụng thang máy truyền thống trước thời kỳ sử dụng bộ mã hóa, nhờ khả năng giảm rung, tuổi thọ và mức độ an toàn được cải thiện theo mô tả của hãng.
💡 Tại sao nên mua tại Ngọc Huy Dương?
Ngọc Huy Dương cung cấp các giải pháp truyền động Ondrives.US cho nhà máy, đơn vị chế tạo máy, hệ thống tự động hóa và các dự án OEM.
Khi lựa chọn khớp nối, cần xem xét đồng thời đường kính hai trục, mô-men xoắn, tốc độ quay, sai lệch góc, sai lệch hướng kính, sai lệch dọc trục và điều kiện nhiệt độ. Đặc biệt với khớp nối vòng đôi, khả năng bù sai lệch lớn không có nghĩa là có thể vận hành liên tục ở giới hạn tối đa; cấu hình thực tế cần được xác định dựa trên tải và tốc độ của máy.
Ngọc Huy Dương có thể hỗ trợ xác định loại khớp nối phù hợp từ thông số động cơ, đường kính trục và yêu cầu truyền động thực tế.
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
Công ty TNHH Ngọc Huy Dương
🌐 Website: www.ngochuyduong.com
☎️ Hotline: 0909 399 174
✉️ Email: thach.phan@ngochuyduong.com
Liên hệ để được tư vấn khớp nối lệch tâm đa hướng, khớp nối khớp chữ thập, khớp nối vòng đôi Ondrives.US và các giải pháp khớp nối trục khác theo yêu cầu thiết bị.
🧩 Phiên bản & Mã sản phẩm
Nhóm khớp nối lệch tâm đa hướng:
- Ondrives.US Universal Lateral Offset Couplings – Khớp nối lệch tâm đa hướng.
- Ondrives.US Unilat – Khớp nối lệch tâm một phía.
- Ondrives.US Cross Joint Metal Couplings – Khớp nối kim loại dạng khớp chữ thập.
- Phiên bản moay-ơ bắt vít định vị.
- Phiên bản moay-ơ kẹp.
- Phiên bản lỗ trục hệ inch.
- Phiên bản lỗ trục hệ mét.
Nhóm khớp nối vòng đôi:
- Ondrives.US Double Loop Couplings – Khớp nối vòng đôi.
- Ondrives.US Crazy Eight Couplings – Khớp nối số 8.
- Ondrives.US Twisted Eight Couplings – Khớp nối số 8 xoắn.
- Ondrives.US K Couplings – Khớp nối K.
- Phiên bản moay-ơ thép mạ kẽm.
- Phiên bản moay-ơ thép không gỉ dòng 300.
- Phiên bản lỗ trục hệ inch.
- Phiên bản lỗ trục hệ mét.
- Phiên bản tùy chỉnh.
Tên gọi Crazy Eight, Twisted Eight và K Couplings là các tên gọi khác mà Ondrives.US sử dụng cho dòng khớp nối vòng đôi.
🧩 FAQ – Câu hỏi thường gặp
1. Khớp nối lệch tâm đa hướng dùng để làm gì?
Khớp nối được sử dụng để truyền chuyển động giữa hai trục có sai lệch góc hoặc hướng kính, đồng thời giúp giảm tải tác động lên trục và ổ trục. Dòng sản phẩm này chủ yếu dành cho các ứng dụng tải nhẹ.
2. Khớp nối lệch tâm đa hướng có độ rơ không?
Theo thông số của Ondrives.US, dòng khớp nối này được thiết kế để vận hành với độ rơ bằng không. Một số cấu hình có khả năng bù góc đến 10° và sai lệch hướng kính đến 0,04 inch.
3. Khớp nối vòng đôi còn có tên gọi nào khác?
Ondrives.US gọi dòng sản phẩm này bằng nhiều tên như Double Loop Couplings, Crazy Eight Couplings, Twisted Eight Couplings và K Couplings.
4. Khớp nối vòng đôi có thể bù những dạng sai lệch nào?
Thiết kế hai vòng đàn hồi cho phép bù sai lệch góc, sai lệch hướng kính và sai lệch dọc trục. Hãng công bố giới hạn lần lượt lên đến 15°, 0,130 inch và 0,43 inch.
5. Khớp nối vòng đôi chịu được môi trường như thế nào?
Phần tử đàn hồi Hytrel™ có khả năng chống axit, kiềm, dung môi, dầu, mỡ và ôzôn. Dải nhiệt độ làm việc được hãng công bố là -40°C đến 100°C.
