Hộp số Ondrives.US – Hộp số Hypoid và bánh răng côn góc vuông

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

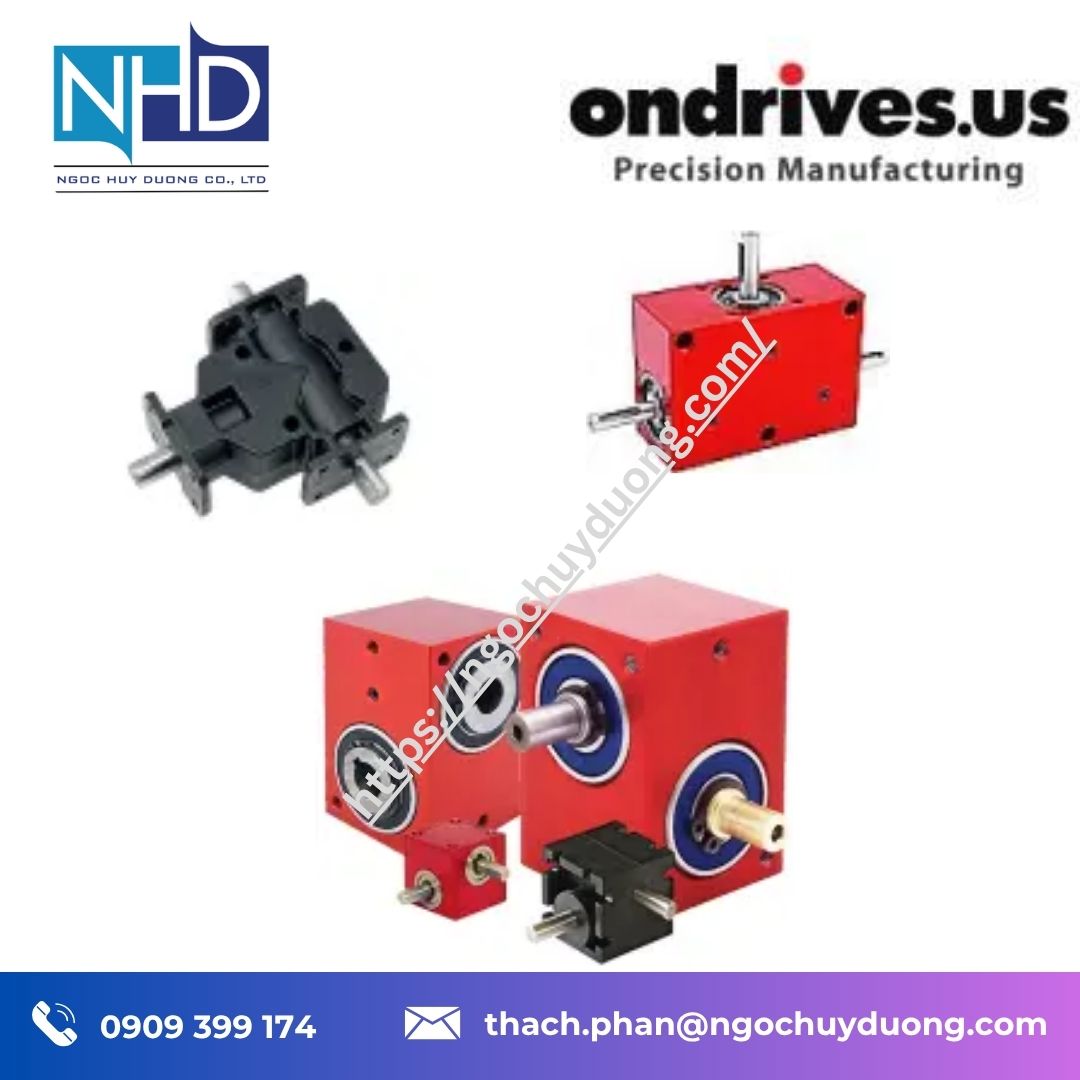

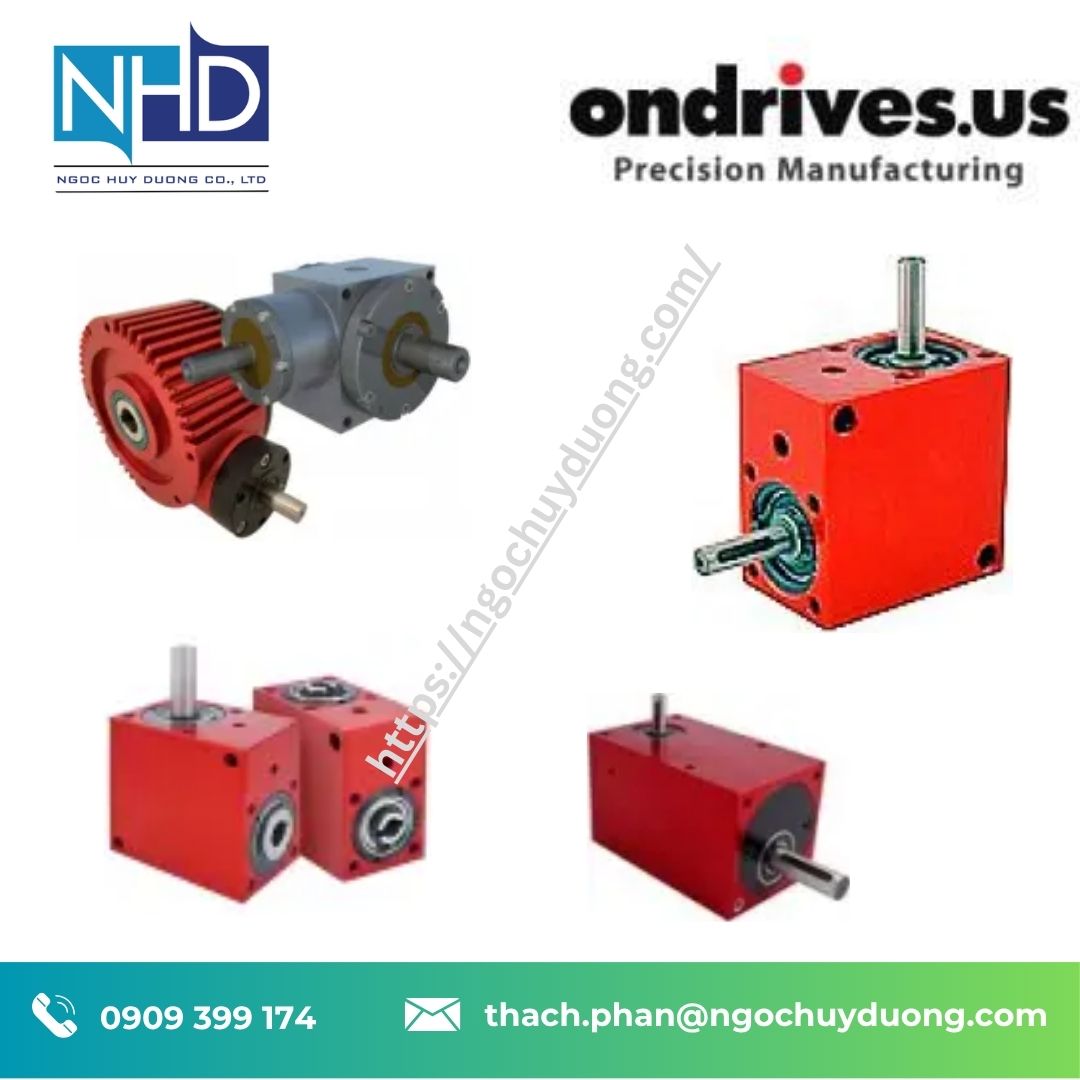

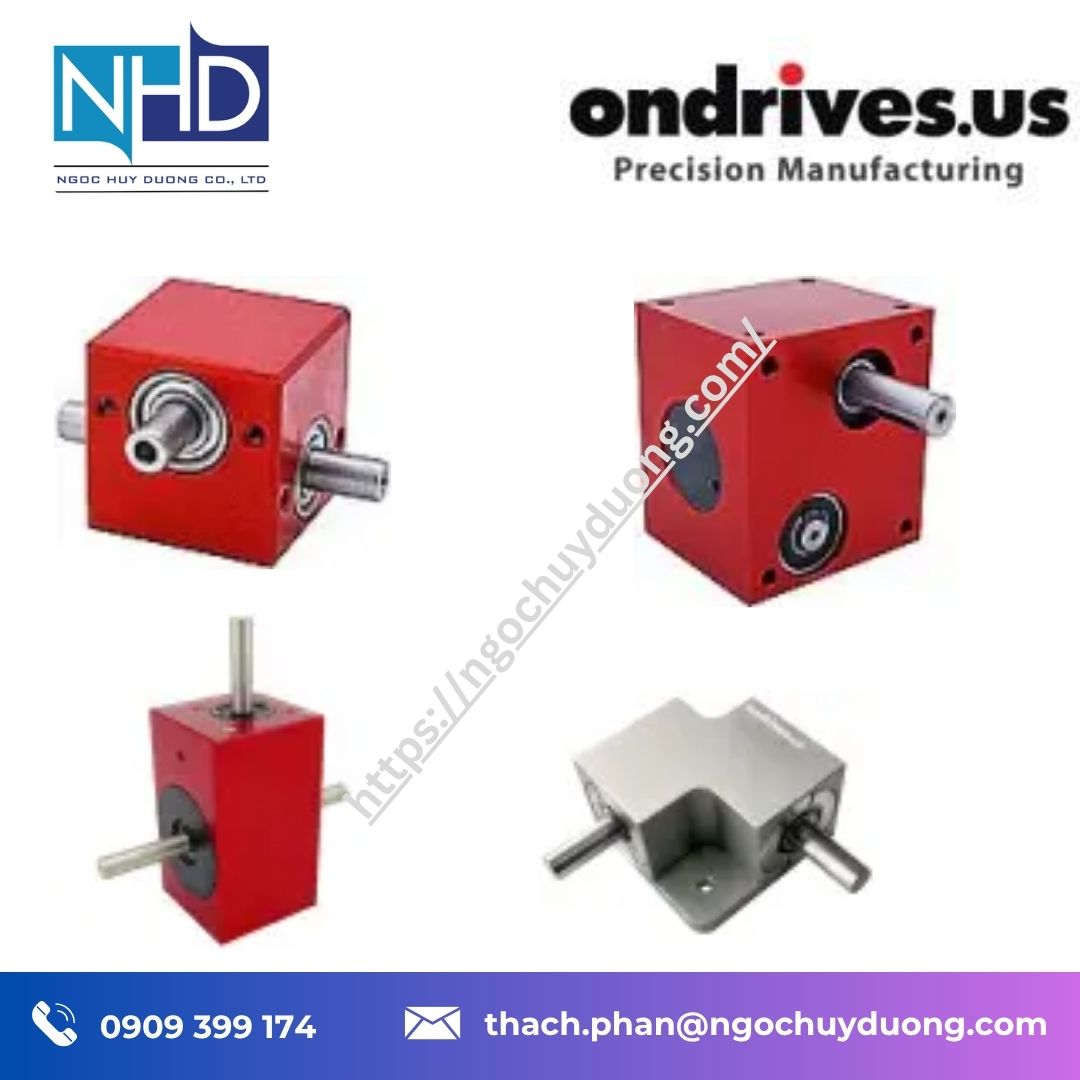

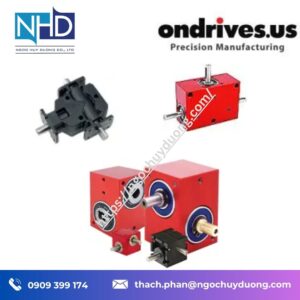

Hộp số Ondrives.US gồm dòng hộp số Hypoid và hộp số bánh răng côn góc vuông, được thiết kế cho các hệ thống truyền động cần thay đổi hướng chuyển động, giảm tốc, tăng mô men và duy trì kết cấu nhỏ gọn.

Hộp số Hypoid sử dụng bộ truyền bánh răng Hypoid với các trục được bố trí lệch tâm. Cách bố trí này cho phép tạo ra một cụm truyền động có tỷ số giảm tốc cao, hiệu suất tốt và kích thước tương đối nhỏ. Ondrives.US cung cấp các phiên bản Hypoid có tỷ số truyền từ mức trung bình đến cao, trong đó dòng HRHC có các tỷ số như 10:1, 15:1, 20:1, 30:1 và 60:1. Dòng HYSB có tỷ số truyền từ 3:1 đến 15:1, mô men đầu ra danh định đến 40 Nm và hiệu suất công bố 96% tại 1.000 vòng/phút.

Dòng hộp số bánh răng côn góc vuông sử dụng bánh răng côn để truyền chuyển động giữa các trục theo góc vuông. Đây là lựa chọn phù hợp cho các cơ cấu cần đổi hướng truyền động nhưng vẫn muốn duy trì hiệu suất cao và kết cấu gọn. Ondrives.US cung cấp nhiều kiểu như hộp số bánh răng côn thông thường, hộp số bánh răng côn ba trục, hộp số bánh răng côn tải nặng và phiên bản hai đầu ra quay ngược chiều.

Các dòng sản phẩm có nhiều lựa chọn về tỷ số truyền, đường kính trục, lỗ trục, kích thước thân và độ rơ. Một số phiên bản được thiết kế với độ rơ thấp để đáp ứng các cơ cấu cần chuyển động chính xác.

Ngọc Huy Dương hỗ trợ tư vấn lựa chọn hộp số Ondrives.US dựa trên tốc độ quay, mô men, tỷ số truyền, đường kính trục, tải hướng kính, tải dọc trục và không gian lắp đặt thực tế.

📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

⚙️ Tính năng kỹ thuật nổi bật

Hộp số Hypoid

• Thiết kế truyền động với hai trục lệch tâm, phù hợp với những hệ thống cần bố trí truyền động gọn.
• Có nhiều tỷ số truyền, đáp ứng các yêu cầu giảm tốc khác nhau.
• Hiệu suất cao ở nhiều cấu hình.
• Có phiên bản độ rơ thấp.
• Thân hộp số bằng nhôm, trục bằng thép ở dòng HRHC.
• Có khả năng chịu tải hướng kính và tải dọc trục ở đầu vào và đầu ra.
• Bôi trơn bằng dầu tổng hợp và có phiên bản bôi trơn suốt vòng đời.

Dòng HRHC28 có tâm trục lệch 28 mm, trục đầu vào 10 mm, lỗ đầu ra 12 mm và mô men đầu ra 20 Nm. Với mã HRHC28-20A, tỷ số truyền là 20:1, hiệu suất 90% tại 1.000 vòng/phút và độ rơ khoảng 8 phút cung.

Hộp số bánh răng côn góc vuông

• Truyền động giữa các trục theo góc vuông.
• Có cấu hình một đầu vào – một đầu ra hoặc ba trục.
• Có loại bánh răng côn thường và bánh răng côn xoắn.
• Có phiên bản tải nặng sử dụng bánh răng côn đã tôi cứng.
• Có phiên bản độ rơ tiêu chuẩn và độ rơ thấp.
• Hiệu suất công bố khoảng 88% tại 1.000 vòng/phút ở nhiều dòng.
• Có các tỷ số truyền 1:1 và 2:1 ở dòng tải nặng; một số cấu hình khác có thêm tỷ số 3:1.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn

Ví dụ, HRHC28-20A có tỷ số truyền 20:1, mô men đầu ra 20 Nm, hiệu suất 90% tại 1.000 vòng/phút, độ rơ khoảng 8 phút cung, tải hướng kính tối đa tại đầu vào 20 kgf và tại đầu ra 60 kgf.

Dòng BLH30 có tỷ số truyền 1:1 hoặc 2:1, hiệu suất 88% tại 1.000 vòng/phút và tốc độ đầu vào tối đa 3.000 vòng/phút. Mô men đầu ra phụ thuộc vào tốc độ và tỷ số truyền, đạt tới 4,4 Nm trong bảng thông số của dòng này.

Dòng BLH60 được thiết kế cho tải lớn hơn, có tỷ số truyền 1:1 và 2:1, mô men đầu ra danh định trong bảng thông số đạt tới 70 Nm, tốc độ đầu vào tối đa 3.000 vòng/phút.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

Ondrivesus BGH24-1
Ondrivesus BGH24-2
Ondrivesus BL8-1
Ondrivesus BL8-2
Ondrivesus BL8-3
Ondrivesus BL8-4
Ondrivesus BL8-XH-1
Ondrivesus BL8-XH-2
Ondrivesus BL8-XH-3
Ondrivesus BL8-XH-4
Ondrivesus BL15-1
Ondrivesus BL15-2
Ondrivesus BL15-3
Ondrivesus BL15-4
Ondrivesus BL15-XH-1
Ondrivesus BL15-XH-2
Ondrivesus BL15-XH-3
Ondrivesus BL15-XH-4
Ondrivesus BL15-XH-1
Ondrivesus BL15-XH-2
Ondrivesus BL15-XH-3
Ondrivesus BL15-XH-4

🧱 Vật liệu & xử lý – Độ bền vượt trội

Hộp số Hypoid HRHC của Ondrives.US sử dụng vỏ nhôm và trục thép, kết hợp với dầu tổng hợp Klubersynth GH 6-220. Dòng HRHC28 có khối lượng khoảng 1,32 kg và nhiệt độ làm việc tối đa của dầu bôi trơn được công bố khoảng 95°C.

Dòng HYSB sử dụng dầu tổng hợp hiệu suất cao Klubersynth GH6 và phớt làm kín bằng vật liệu đàn hồi flo hóa. Hộp số có khối lượng khoảng 3,5 kg, tốc độ đầu vào danh nghĩa 1.500 vòng/phút và tốc độ đầu vào tối đa 5.500 vòng/phút.

Đối với hộp số bánh răng côn, các dòng BLH và BLHT sử dụng thân nhôm kết hợp với chi tiết bằng thép. Dòng BLH30 và BLHT30 sử dụng bánh răng côn xoắn đã tôi cứng, tốc độ đầu vào tối đa 3.000 vòng/phút và được bôi trơn suốt vòng đời.

Dòng BLH60 và BLHT60 được thiết kế cho tải lớn hơn, với khối lượng lần lượt khoảng 4,50 kg và 4,75 kg. Hai dòng này sử dụng bánh răng côn xoắn đã tôi cứng, phù hợp với các cơ cấu cần mô men truyền động cao hơn.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🔁 Tương thích – Thay thế – Mở rộng

Hộp số Ondrives.US có nhiều cấu hình về trục và lỗ trục, giúp thuận tiện kết nối với động cơ, trục truyền động và các cơ cấu máy.

Dòng Hypoid HRHC28 sử dụng trục đầu vào 10 mm và lỗ đầu ra 12 mm. Một số phiên bản có trục đầu ra kép, phù hợp với những cơ cấu cần truyền chuyển động đến hai phía. Dòng HYSB có trục đầu vào 14 mm và hai đầu ra đường kính 20 mm.

Dòng bánh răng côn có các lựa chọn từ hộp số một đầu vào – một đầu ra đến cấu hình ba trục dạng chữ T. Ví dụ BLHT30-1AR có ba trục, đường kính trục 8 mm, tỷ số truyền 1:1 và độ rơ khoảng 10 phút cung.

Ondrives.US cũng cung cấp các phiên bản đặc biệt như hộp số hai đầu ra quay ngược chiều. Mã BLHM70-1AR có trục đầu vào và đầu ra đường kính 25 mm, tỷ số truyền 1:1 và độ rơ khoảng 10 phút cung.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

🎯 Ứng dụng thực tế

Hộp số Ondrives.US Hypoid và bánh răng côn góc vuông có thể sử dụng trong:

• Máy tự động hóa công nghiệp
• Máy đóng gói
• Dây chuyền sản xuất
• Cơ cấu điều khiển chuyển động
• Máy gia công cơ khí
• Thiết bị chế tạo máy
• Hệ thống truyền động góc vuông
• Robot và thiết bị tự động
• Thiết bị đo lường
• Máy cần giảm tốc với tỷ số truyền cao
• Cơ cấu cần truyền động nhiều trục
• Thiết bị OEM và máy chế tạo theo yêu cầu

Hộp số Hypoid đặc biệt phù hợp khi cần tỷ số truyền cao, hiệu suất tốt và bố trí trục lệch tâm. Trong khi đó, hộp số bánh răng côn góc vuông phù hợp với cơ cấu cần chuyển hướng truyền động và có thể cần một hoặc nhiều đầu ra.

📞 Gọi tư vấn theo ngành: 0909 399 174

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp.
• Hỗ trợ lựa chọn hộp số dựa trên tốc độ, mô men và tỷ số truyền.
• Tư vấn kích thước trục, lỗ trục và phương án lắp đặt.
• Hỗ trợ lựa chọn giữa hộp số Hypoid và bánh răng côn.
• Hỗ trợ các cấu hình một trục, hai trục và ba trục.
• Tư vấn giải pháp cho cơ cấu truyền động góc vuông.
• Cam kết sản phẩm chính hãng, nguồn gốc rõ ràng.
• Hỗ trợ kỹ thuật và dịch vụ sau bán hàng trên toàn quốc.
• Phù hợp với nhà máy, kỹ sư thiết kế, nhà chế tạo máy, OEM và nhà thầu EPC.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Để được tư vấn hộp số Ondrives.US Hypoid hoặc hộp số bánh răng côn góc vuông, khách hàng nên cung cấp tốc độ đầu vào, tỷ số truyền, mô men đầu ra, đường kính trục, tải hướng kính, tải dọc trục và kích thước giới hạn.

🧩 Phiên bản & Mã sản phẩm

Hộp số Hypoid Ondrives.US

Một số mã tiêu biểu:

Ondrives.US HRHC28-10 – tỷ số truyền 10:1, mô men đầu ra 20 Nm.

Ondrives.US HRHC28-15 – tỷ số truyền 15:1, mô men đầu ra 20 Nm, hiệu suất 91%, độ rơ khoảng 6 phút cung.

Ondrives.US HRHC28-20 – tỷ số truyền 20:1, mô men đầu ra 20 Nm.

Ondrives.US HRHC28-20A – tỷ số truyền 20:1, hiệu suất 90%, độ rơ khoảng 8 phút cung.

Ondrives.US HRHC28-30 – tỷ số truyền 30:1, mô men đầu ra 20 Nm.

Ondrives.US HRHC28-60 – tỷ số truyền 60:1, mô men đầu ra 20 Nm.

Dòng HYSB gồm các mã HYSB-9-3, HYSB-9-5, HYSB-9-6, HYSB-9-8, HYSB-9-10, HYSB-9-12 và HYSB-9-15, với tỷ số truyền từ 3:1 đến 15:1.

Hộp số bánh răng côn góc vuông Ondrives.US

Một số mã tiêu biểu:

Ondrives.US BLHB20-1 – tỷ số truyền 1:1, lỗ trục đầu vào và đầu ra 5 mm, hiệu suất 88%.

Ondrives.US BLH30-1 – tỷ số truyền 1:1, hiệu suất 88%.

Ondrives.US BLH30-2 – tỷ số truyền 2:1, hiệu suất 88%.

Ondrives.US BLHT30-1AR – hộp số ba trục, tỷ số truyền 1:1, trục 8 mm, độ rơ khoảng 10 phút cung.

Ondrives.US BL8-2 – hộp số ba trục, tỷ số truyền 2:1, trục đầu vào và đầu ra 8 mm.

Ondrives.US BL8-XH-2 – tỷ số truyền 2:1, trục 8 mm.

Ondrives.US BL8-XH-3 – tỷ số truyền 3:1, trục 8 mm.

Ondrives.US BLH60-1 – tỷ số truyền 1:1, dòng tải nặng.

Ondrives.US BLH60-2 – tỷ số truyền 2:1, dòng tải nặng.

Ondrives.US BLHM70-1 – tỷ số truyền 1:1, trục đầu vào và đầu ra 25 mm.

Ondrives.US BLHM70-1AR – tỷ số truyền 1:1, độ rơ khoảng 10 phút cung, trục 25 mm.

📩 Bạn cần bảng mã sản phẩm Ondrives.US đầy đủ? Gửi yêu cầu: thach.phan@ngochuyduong.com

🧩 FAQ

1. Hộp số Hypoid là gì?
Đây là loại hộp số sử dụng bộ truyền bánh răng Hypoid với các trục được bố trí lệch tâm. Kiểu truyền động này cho phép đạt tỷ số truyền tương đối cao trong một kết cấu nhỏ gọn.

2. Hộp số bánh răng côn góc vuông dùng để làm gì?
Loại hộp số này sử dụng bánh răng côn để truyền chuyển động giữa các trục theo góc vuông, thường được dùng khi cần thay đổi hướng truyền động trong máy.

3. Hộp số Hypoid có tỷ số truyền cao không?
Có. Dòng HRHC của Ondrives.US có các tỷ số truyền như 10:1, 15:1, 20:1, 30:1 và 60:1; dòng HYSB có tỷ số truyền từ 3:1 đến 15:1.

4. Hộp số bánh răng côn có loại ba trục không?
Có. Ondrives.US cung cấp các phiên bản ba trục dạng chữ T như BLHT30, BL8 và BL15-XH, phù hợp với những cơ cấu cần phân phối chuyển động sang nhiều hướng.

5. Khi chọn hộp số cần cung cấp những thông tin nào?
Cần xác định tốc độ đầu vào, tỷ số truyền, mô men đầu ra, đường kính trục, tải hướng kính, tải dọc trục, kích thước lắp đặt và yêu cầu về độ rơ. Với ứng dụng thực tế, cần kiểm tra chu kỳ làm việc và tính toán khả năng đáp ứng của hộp số trước khi đưa vào vận hành.
