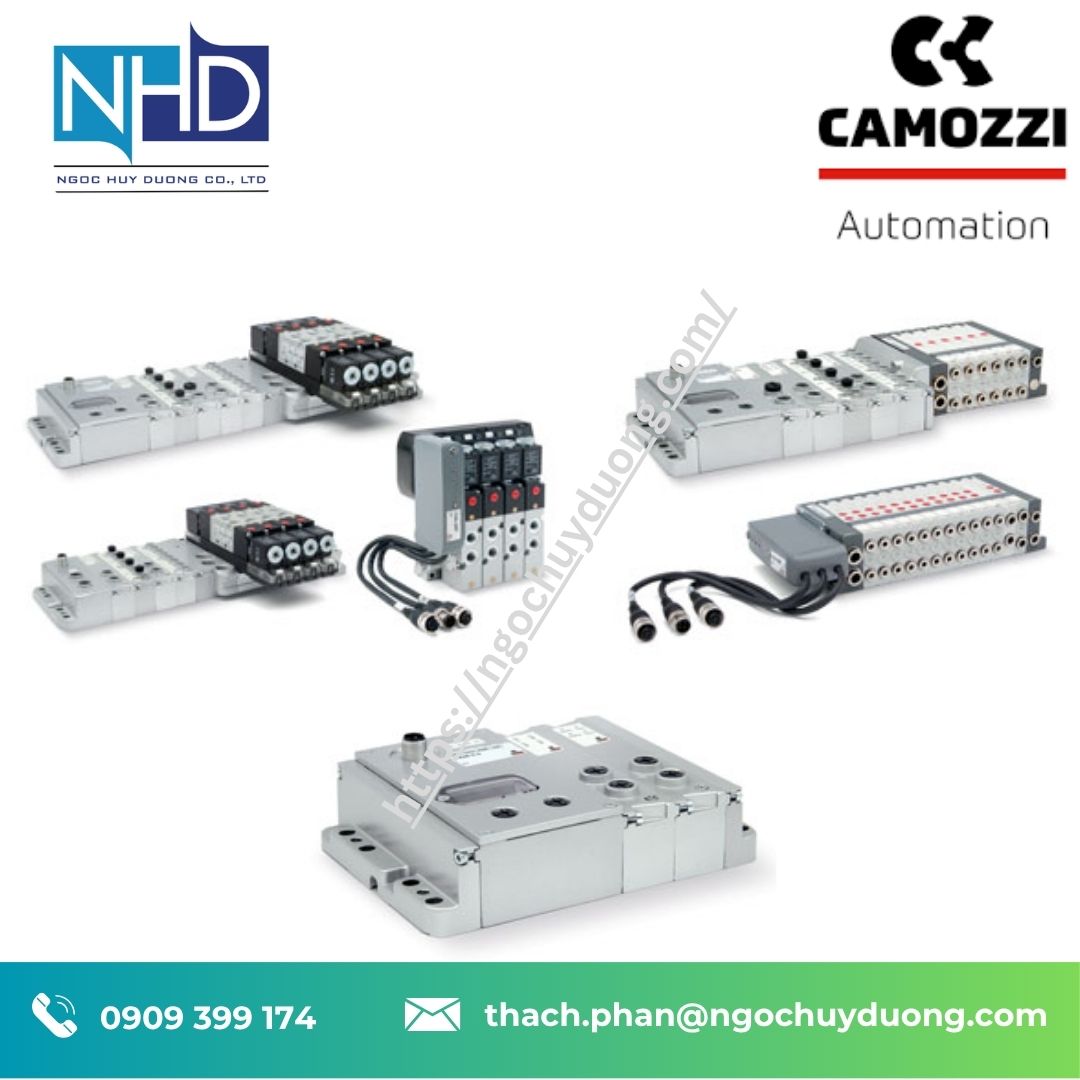

Hệ thống Fieldbus & Multipole Camozzi – Valve Island và Multi-serial Module cho tự động hóa công nghiệp
Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị khí nén, tự động hóa và giải pháp điều khiển công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📌 Giới thiệu tổng quan
Fieldbus & Multipole Camozzi là nhóm giải pháp kết nối và điều khiển được phát triển cho các hệ thống tự động hóa công nghiệp, đặc biệt là những ứng dụng sử dụng cụm van khí nén (valve island) cần giao tiếp với PLC và hệ thống điều khiển trung tâm.
Thay vì đấu dây riêng lẻ từ từng van điện từ về tủ điều khiển, hệ thống Fieldbus cho phép tập trung nhiều tín hiệu và truyền dữ liệu trên mạng truyền thông công nghiệp. Theo Camozzi, hệ thống serial giúp giảm số lượng dây dẫn, rút ngắn thời gian lắp đặt, giảm nguy cơ lỗi đấu dây và cho phép truyền nhiều thông tin từ các thiết bị trong hệ thống.
Trong khi đó, Multipole system là giải pháp phát triển từ phương thức đấu nối point-to-point, trong đó nhiều chức năng được gom thành một cụm và các dây kết nối được tập trung thành một cáp nhiều lõi. Cấu trúc này giúp hệ thống gọn hơn, thuận tiện cho lắp đặt và cải thiện tính thẩm mỹ của tủ/máy.
Danh mục chính thức của Camozzi hiện gồm hai nhóm lớn:
- Valve Islands
- Multi-serial Modules
Nhóm Valve Islands hiện có các dòng như Series 3 Plug-In, Series F, Series HC, Series HN, Series Y, Series D1, Series D2, Series D4 và Series D5.
Nhóm Multi-serial Modules gồm Series CX và Series CX4, cung cấp khả năng giao tiếp với nhiều giao thức Fieldbus, đồng thời hỗ trợ mở rộng I/O kỹ thuật số và analog.
Đối với các nhà máy có nhiều thiết bị khí nén, hệ thống valve island kết hợp Fieldbus có thể giúp đưa cụm van đến gần máy, giảm số lượng dây chạy về PLC và tạo kiến trúc điều khiển linh hoạt hơn.
Ngọc Huy Dương hỗ trợ tư vấn và cung cấp Fieldbus, Multipole, Valve Island và Multi-serial Module Camozzi theo cấu hình PLC, giao thức truyền thông, số lượng van, I/O và yêu cầu lắp đặt thực tế.
📞 Liên hệ ngay: 0909 399 174 | ✉️ thach.phan@ngochuyduong.com – Fieldbus & Multipole Camozzi
⚙️ Tính năng kỹ thuật nổi bật Fieldbus & Multipole Camozzi
1. Giảm đáng kể hệ thống dây điều khiển
Trong cấu trúc truyền thống, mỗi van điện từ và tín hiệu I/O có thể cần đường dây riêng về tủ điều khiển. Với hệ thống serial, nhiều thông tin được truyền thông qua một đường truyền chung, giúp giảm số lượng dây và đơn giản hóa kết nối.
Điều này đặc biệt có ý nghĩa đối với:
- Máy có nhiều cơ cấu chấp hành.
- Dây chuyền có nhiều valve island.
- Hệ thống có khoảng cách lớn giữa tủ PLC và thiết bị.
- Máy OEM cần tối ưu không gian đi dây.
- Hệ thống cần mở rộng I/O trong tương lai.
2. Hỗ trợ nhiều giao thức truyền thông công nghiệp
Camozzi cung cấp các giao thức phổ biến như:
- PROFIBUS
- CANopen
- DeviceNet
- EtherNet/IP
- PROFINET
- EtherCAT
- IO-Link ở các cấu hình được hỗ trợ.
Series CX có khả năng giao tiếp với PROFIBUS, CANopen, DeviceNet, EtherNet/IP, PROFINET và EtherCAT.
Đối với Series D1, phiên bản Fieldbus hỗ trợ PROFIBUS-DP, PROFINET, CANopen, EtherNet/IP, EtherCAT và IO-Link.
3. Kết hợp valve island và I/O
Một điểm quan trọng của hệ thống Camozzi là khả năng không chỉ điều khiển coil của van mà còn kết nối với các module I/O.
Series CX có thể kết hợp với module digital input/output và analog input/output, trong khi Series CX4 hỗ trợ mở rộng các module I/O và thu thập tín hiệu từ cảm biến.
4. Thiết kế modular, dễ mở rộng
Các valve island Camozzi sử dụng cấu trúc modular, cho phép cấu hình số lượng vị trí van, khu vực cấp áp suất và module điện theo yêu cầu.
Series D1 là một ví dụ điển hình với các subbase riêng biệt và khả năng mở rộng cả về phần khí nén lẫn phần điện. Camozzi cho phép bổ sung các module I/O sau khi lắp đặt mà không nhất thiết phải tháo toàn bộ island khỏi máy.
5. Chẩn đoán và giám sát trạng thái
Một số dòng valve island Camozzi tích hợp chức năng giám sát hoạt động của coil và đưa cảnh báo về hệ thống điều khiển.
Series D1 sử dụng COILVISION technology để theo dõi các thông số hoạt động của coil; các bất thường có thể được thể hiện qua LED và tín hiệu cảnh báo gửi về PLC thông qua kết nối điện/Fieldbus.
📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com
🔌 Fieldbus hay Multipole – Nên lựa chọn cấu hình nào?
Việc lựa chọn giữa Fieldbus và Multipole phụ thuộc vào quy mô máy, số lượng thiết bị, khoảng cách và yêu cầu giao tiếp.
Fieldbus
Fieldbus phù hợp khi:
- Có nhiều thiết bị cần giao tiếp.
- Khoảng cách giữa PLC và thiết bị tương đối lớn.
- Cần giảm số lượng dây.
- Cần truyền nhiều thông tin.
- Hệ thống có nhiều I/O.
- Cần khả năng chẩn đoán và mở rộng.
- Nhà máy sử dụng mạng truyền thông công nghiệp.
Camozzi mô tả serial system là giải pháp phù hợp cho truyền thông trên khoảng cách dài và các hệ thống có nhiều thiết bị phân bố trong nhà máy.
Multipole
Multipole phù hợp hơn khi:
- Số lượng thiết bị không quá lớn.
- Khoảng cách giữa các thiết bị và tủ điều khiển không đáng kể.
- Máy có quy mô nhỏ hoặc trung bình.
- Cần giải pháp đấu nối đơn giản.
- Muốn tập trung nhiều kết nối vào một cáp multi-wire.
Theo Camozzi, Multipole đặc biệt phù hợp khi số lượng thông tin, số thiết bị và khoảng cách giữa các chức năng không lớn, thường gặp trong các máy và hệ thống tự động hóa quy mô nhỏ.
📋 Thông số kỹ thuật tiêu chuẩn Fieldbus & Multipole Camozzi
| Thông số kỹ thuật | Giá trị / tùy chọn |
|---|---|
| Nhóm sản phẩm | Valve Islands / Multi-serial Modules |
| Kiểu kết nối | Fieldbus / Multipole |
| Giao thức | PROFIBUS, CANopen, DeviceNet, EtherNet/IP, PROFINET, EtherCAT, IO-Link tùy series |
| Kết nối Multipole | Sub-D 25 pin / 37 pin / 44 pin tùy series |
| Điện áp | 24 VDC ±10% tùy series |
| Cấu trúc | Modular |
| I/O | Digital và Analog tùy series |
| Giao tiếp PLC | Fieldbus / Multipole |
| Cấp bảo vệ | Đến IP65 tùy series |
| Valve functions | 2×2/2, 2×3/2, 5/2, 5/3 tùy series |
| Kiểu lắp | Trực tiếp hoặc DIN rail tùy cấu hình |
| Chẩn đoán | LED / diagnostic / monitoring tùy series |
Thông số trên là phạm vi điển hình của danh mục; cấu hình chính xác phải được xác định theo Series và mã sản phẩm cụ thể.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Hỗ trợ chọn cấu hình: 0909 399 174 – Fieldbus & Multipole Camozzi
| Model Camozzi | Nhóm sản phẩm | Thông số kỹ thuật |
|---|---|---|
| Camozzi ME3-C000-AL | Module I/O analog | Mã cấu hình C; 2 ngõ vào 4–20 mA; không có ngõ ra; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-D000-AL | Module I/O analog | Mã cấu hình D; 2 ngõ vào 0–10 V; không có ngõ ra; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-E000-AL | Module I/O analog | Mã cấu hình E; 1 ngõ vào 4–20 mA + 1 ngõ vào 0–10 V; không có ngõ ra; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0U0-AL | Module I/O analog | Mã cấu hình U; không có ngõ vào; 1 ngõ ra 4–20 mA + 1 ngõ ra 0–10 V; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0R0-AL | Module I/O analog | Mã cấu hình R; không có ngõ vào; 2 ngõ ra 4–20 mA; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0T0-AL | Module I/O analog | Mã cấu hình T; không có ngõ vào; 2 ngõ ra 0–10 V; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0Z0-AL | Module I/O analog | Mã cấu hình Z; 1 ngõ vào 4–20 mA; 1 ngõ ra 4–20 mA; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0K0-AL | Module I/O analog | Mã cấu hình K; 1 ngõ vào 0–10 V; 1 ngõ ra 0–10 V; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0V0-AL | Module I/O analog | Mã cấu hình V; 1 ngõ vào 0–10 V; 1 ngõ ra 4–20 mA; kết nối 2 × M12 A 5 chân cái |
| Camozzi ME3-0Y0-AL | Module I/O analog | Mã cấu hình Y; 1 ngõ vào 4–20 mA; 1 ngõ ra 0–10 V; kết nối 2 × M12 A 5 chân cái |
| Camozzi G9X-3 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 3 m |
| Camozzi G9X-5 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 5 m |
| Camozzi G9X-10 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 10 m |
| Camozzi G9X-15 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 15 m |
| Camozzi G9X-20 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 20 m |
| Camozzi G9X-25 | Cáp / đầu nối | ØA 12 mm; 37 chân; chiều dài cáp 25 m |
| Camozzi G9X1-3 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 3 m |
| Camozzi G9X1-5 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 5 m |
| Camozzi G9X1-10 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 10 m |
| Camozzi G9X1-15 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 15 m |
| Camozzi G9X1-20 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 20 m |
| Camozzi G9X1-25 | Cáp / đầu nối | A 12 mm; 37 chân; chiều dài cáp 25 m |
| Camozzi ME4-C000-AL | Module analog | Mã cấu hình C; 2 ngõ vào analog, cấu hình 0–10 V, ±10 V, 0–20 mA, 4–20 mA, ±20 mA; 2 đầu nối; M12 A 5 chân cái; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; nguồn 24 V DC; bảo vệ quá áp 500 mA dùng chung giữa 2 kênh; hấp thụ tối đa 20 mA; IP65; 0–50°C; 110 g |
| Camozzi ME4-C000-AT | Module analog | Mã cấu hình D; 2 ngõ vào analog, cấu hình 0–10 V, ±10 V, 0–20 mA, 4–20 mA, ±20 mA; 2 đầu nối; terminal block 5 chân Push-in; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; nguồn 24 V DC; bảo vệ quá áp 500 mA dùng chung giữa 2 kênh; hấp thụ tối đa 20 mA; IP20; 0–50°C; 110 g |
| Camozzi ME4-E000-AL | Module analog | Mã cấu hình E; 2 ngõ vào cầu M12; M12 A 5 chân cái; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP65; 0–50°C; 110 g |
| Camozzi ME4-E000-AT | Module analog | Mã cấu hình F; 2 ngõ vào cầu với terminal block Push-in; terminal block Push-in 5 chân; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP20; 0–50°C; 110 g |
| Camozzi ME4-G000-AL | Module RTD | Mã cấu hình G; 2 ngõ vào RTD M12; M12 A 5 chân cái; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP65; 0–50°C; 110 g |
| Camozzi ME4-G000-AT | Module RTD | Mã cấu hình H; 2 ngõ vào RTD với terminal block Push-in; terminal block Push-in 5 chân; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP20; 0–50°C; 110 g |
| Camozzi ME4-L000-AL | Module nhiệt điện | Mã cấu hình L; 2 ngõ vào TC M12; M12 A 5 chân cái; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP65; 0–50°C; 110 g |
| Camozzi ME4-L000-AT | Module nhiệt điện | Mã cấu hình M; 2 ngõ vào TC với terminal block Push-in; terminal block Push-in 5 chân; 2 đầu nối; kích thước 122 × 35,6 mm; 2 LED vàng + 1 LED đỏ; hấp thụ tối đa 20 mA; IP20; 0–50°C; 110 g |

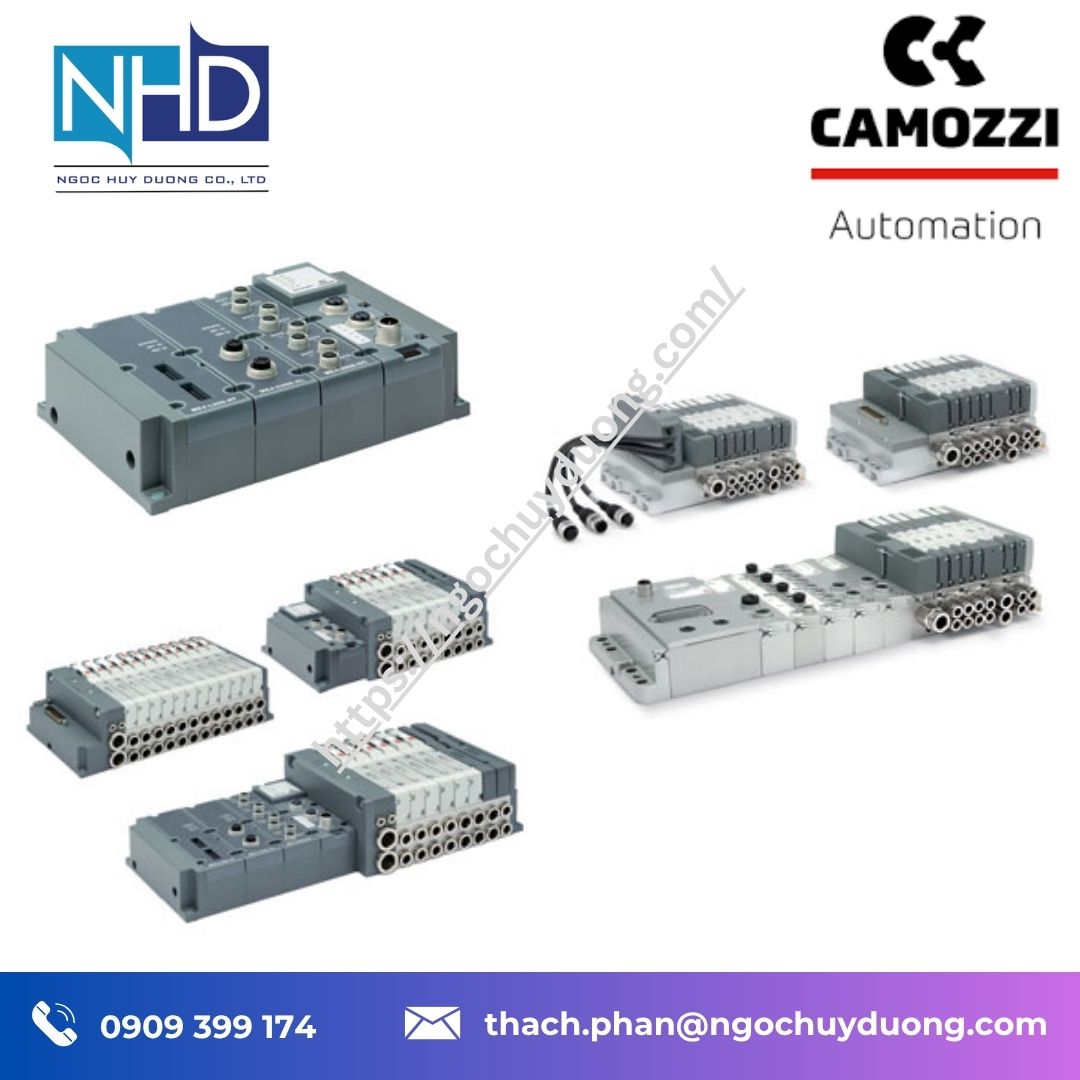

🧩 Valve Island Camozzi – Cụm van khí nén tích hợp điều khiển
Valve Island là cấu trúc trong đó nhiều van điện từ được lắp thành một cụm, kết hợp với hệ thống kết nối điện và khí nén tập trung.
Camozzi hiện liệt kê 11 sản phẩm trong nhóm Valve Islands, trong đó có các dòng Series 3 Plug-In, F, HC, HN, Y, D1, D2, D4 và D5, cùng một số module/adaptor liên quan.
Series D1
Series D1 có kích thước van 10,5 mm, thiết kế modular và sử dụng subbase riêng. Dòng này hỗ trợ cả Multipole và Fieldbus/IO-Link, với các chức năng van như 2×2/2, 2×3/2, 5/2 và 5/3 CC/CO/CP.
Phiên bản Fieldbus có thể quản lý tối đa 128 coil trên 64 vị trí van, đồng thời hỗ trợ tối đa 128 digital inputs, 128 digital outputs, 16 analog inputs và 16 analog outputs theo cấu hình được Camozzi công bố.
Series D2
Series D2 là valve island modular với phiên bản Multipole và Fieldbus. Phiên bản Fieldbus hỗ trợ các giao thức như PROFIBUS, CANopen, EtherNet/IP, EtherCAT, PROFINET và IO-Link.
Phiên bản Multipole sử dụng kết nối 25 hoặc 44 pin, với các tùy chọn cấu hình điện và pneumatic subbase theo yêu cầu.
Series D4 và D5
Series D4 và D5 thuộc hệ valve island modular kích thước lớn hơn trong dòng D. Series D5 có phiên bản Multipole sử dụng kết nối 25 hoặc 44 pin và cấu hình island có thể đạt tối đa 11 hoặc 19 vị trí van tùy loại cáp kết nối.
Series HN
Series HN hỗ trợ Multipole 25 hoặc 37 pin và kết nối serial với các giao thức truyền thông phổ biến. Dòng này có lưu lượng van được Camozzi công bố ở mức 400 và 850 Nl/min, tùy cấu hình, cùng các chức năng 2×2/2, 2×3/2, 5/2 và 5/3 CC.
Series F
Series F sử dụng cấu trúc technopolymer, hướng tới thiết kế nhỏ gọn, trọng lượng thấp và lưu lượng cao. Dòng này có thể tích hợp tối đa 24 solenoid trên 24 vị trí van, đồng thời hỗ trợ phiên bản Multipole và Fieldbus.
Series 3 Plug-In
Series 3 Plug-In là hệ thống Plug-In cho van Series 3, cổng G1/8, hỗ trợ các chức năng 2×3/2, 5/2 và 5/3. Phiên bản Multipole sử dụng Sub-D 25 pin, có thể quản lý tối đa 22 solenoid trên 22 vị trí van.

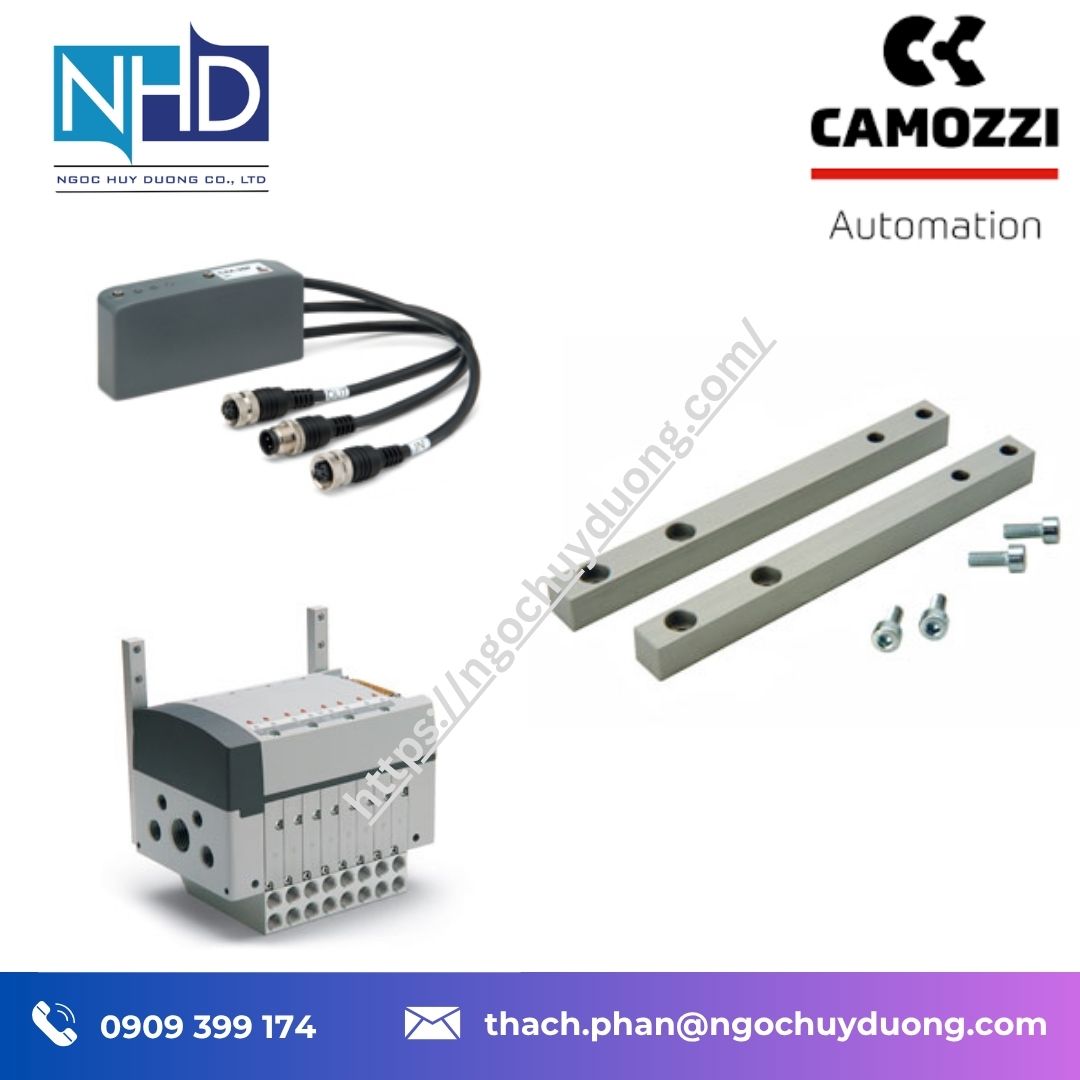

🖥️ Multi-serial Module Camozzi – Kết nối Fieldbus và I/O
Camozzi hiện cung cấp hai dòng Multi-serial Module chính:
- Series CX
- Series CX4
Series CX
Series CX là module giao tiếp serial với IP65, sử dụng vỏ nhôm và hỗ trợ nhiều giao thức:
- PROFIBUS
- DeviceNet
- CANopen
- EtherNet/IP
- EtherCAT
- PROFINET
Module có thể kết hợp với các I/O module và quản lý tối đa 1024 digital inputs và 1024 digital outputs theo thông số Camozzi công bố. Điện áp logic và nguồn là 24 VDC ±10%, với bảo vệ quá tải và đảo cực.
Series CX có thể kết nối trực tiếp với các valve island Series F, HN và Series 3, đồng thời thông qua subnet có thể mở rộng tới các valve island ở xa.
Series CX4
Series CX4 hỗ trợ:
- PROFIBUS
- CANopen
- EtherNet/IP
- PROFINET
- EtherCAT
Module có khả năng mở rộng với cả Digital I/O và Analog I/O, đồng thời hỗ trợ thu thập tín hiệu từ các loại cảm biến như Bridge, RTD và TC. Camozzi công bố độ phân giải có thể lên đến 24 bit.
CX4 có cấu hình tối đa:
- 128 Digital Inputs
- 128 Digital Outputs
- 16 Analog Inputs
- 16 Analog Outputs
Nguồn cấp 24 VDC ±10%, cấp bảo vệ IP65, riêng module I/O sử dụng terminal block có thể có cấp bảo vệ IP20.
CX4 cũng có cổng MicroUSB để kết nối PC và sử dụng phần mềm UVIX cho việc kiểm tra, giám sát và cấu hình các module kết nối. Module được sử dụng kết hợp với Series D thông qua giao diện cơ khí.
🧱 Vật liệu & thiết kế – Tối ưu cho môi trường công nghiệp
Camozzi sử dụng nhiều loại vật liệu tùy theo series. Series CX sử dụng aluminium, giúp module có độ cứng cơ học và phù hợp với các điều kiện lắp đặt công nghiệp. Series CX4 sử dụng polymer cho cấu trúc module.
Đối với valve island, cấu trúc modular giúp kết hợp phần pneumatic và electrical trong cùng một hệ thống.
Series D1 sử dụng subbase bằng technopolymer, spool bằng aluminium, seal spool HNBR và các seal khác bằng NBR. Dòng này có kích thước valve 10,5 mm và cấp bảo vệ IP65.
Việc lựa chọn vật liệu và cấu trúc modular giúp Camozzi xây dựng nhiều cấu hình khác nhau cho máy tự động hóa, từ các cụm van nhỏ gọn đến các hệ thống có số lượng I/O lớn.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
🔁 Tương thích – Thay thế – Mở rộng Fieldbus & Multipole Camozzi
Một ưu điểm quan trọng của hệ thống Camozzi là khả năng mở rộng theo từng cấp:
PLC → Fieldbus → Multi-serial Module → Valve Island → Solenoid Valves / I/O
Trong cấu trúc này, PLC đóng vai trò điều khiển trung tâm; Multi-serial Module đảm nhiệm giao tiếp mạng; Valve Island tập trung các van điện từ và I/O tại vị trí máy.
Với Series CX, Camozzi cho phép kết nối với các valve island F, HN và Series 3. Thông qua subnet, hệ thống có thể mở rộng tới các valve island ở xa.
Với Series CX4, module được thiết kế để sử dụng cùng Series D valve islands, đồng thời có thể mở rộng với nhiều module I/O.
Đối với Series D1, hệ thống có thể được cấu hình với Fieldbus, Multipole hoặc IO-Link tùy phiên bản. Điều này cho phép kỹ sư lựa chọn phương án giao tiếp phù hợp với kiến trúc điều khiển của từng máy.
Khi thay thế một valve island hoặc module Fieldbus, cần kiểm tra:
- Giao thức PLC.
- Số lượng coil.
- Số vị trí van.
- Số lượng Digital I/O.
- Số lượng Analog I/O.
- Điện áp nguồn.
- Kiểu connector.
- Sub-D 25/37/44 pin nếu sử dụng Multipole.
- Cấp bảo vệ.
- Kiểu lắp đặt.
- Kích thước và cấu hình pneumatic.
Không nên xác định model thay thế chỉ dựa trên kích thước cụm van.
🎯 Ứng dụng thực tế Fieldbus & Multipole Camozzi
1. Máy tự động hóa công nghiệp
Valve island kết hợp Fieldbus giúp tập trung các van điều khiển tại máy, giảm dây chạy về tủ PLC và thuận tiện cho việc bảo trì.
2. Máy đóng gói
Các cơ cấu kẹp, đẩy, nâng, định vị và cấp sản phẩm thường cần nhiều van khí nén. Valve island giúp tập trung các van và kết nối chúng với PLC qua một hệ thống truyền thông.
3. Dây chuyền lắp ráp
Các máy lắp ráp tự động thường có nhiều xi lanh và cảm biến. Hệ thống Fieldbus cho phép tập trung các tín hiệu điều khiển và tín hiệu phản hồi trong cùng kiến trúc mạng.
4. Robot và hệ thống handling
Valve island được đặt gần cơ cấu chấp hành, giúp giảm chiều dài đường ống và dây điều khiển.
5. Hệ thống OEM
Multipole phù hợp với các máy có cấu trúc tương đối đơn giản, trong khi Fieldbus phù hợp hơn với máy có nhiều I/O và yêu cầu giao tiếp mạng.
6. Nhà máy sản xuất quy mô lớn
Các hệ thống serial có lợi thế khi nhiều thiết bị phân bố trên diện rộng và cần truyền dữ liệu về hệ thống điều khiển trung tâm. Camozzi cũng xác định serial systems là giải pháp phù hợp cho các hệ thống cần truyền thông trên khoảng cách dài.
📞 Gọi tư vấn theo ngành: 0909 399 174 – Fieldbus & Multipole Camozzi
💡 Tại sao nên mua Fieldbus & Multipole Camozzi tại Ngọc Huy Dương?
Đối với hệ thống Fieldbus, lựa chọn sản phẩm cần chính xác hơn so với một van điện từ thông thường vì liên quan đồng thời đến pneumatic, electrical, communication và PLC.
Ngọc Huy Dương hỗ trợ:
- Xác định đúng Valve Island Camozzi.
- Tư vấn Fieldbus hoặc Multipole.
- Kiểm tra giao thức PLC.
- Tư vấn PROFIBUS, CANopen, EtherNet/IP, PROFINET, EtherCAT và IO-Link theo series.
- Xác định số lượng valve positions.
- Xác định số lượng coil.
- Tư vấn Digital/Analog I/O.
- Kiểm tra connector Sub-D.
- Tư vấn Multi-serial Module CX/CX4.
- Đối chiếu model thay thế.
- Hỗ trợ cấu hình hệ thống.
- Hỗ trợ kỹ thuật trong quá trình triển khai.
Với hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Ngọc Huy Dương hướng tới việc cung cấp giải pháp phù hợp với kiến trúc điều khiển thực tế của từng máy và dây chuyền.
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Fieldbus & Multipole Camozzi
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174
Để được tư vấn Fieldbus & Multipole Camozzi, khách hàng nên cung cấp:
- Model valve island hiện tại.
- Giao thức PLC đang sử dụng.
- Số lượng van.
- Số lượng I/O.
- Điện áp nguồn.
- Kiểu connector.
- Hình ảnh cụm van/nameplate.
- Yêu cầu mở rộng hệ thống nếu có.
Ngọc Huy Dương sẽ hỗ trợ đối chiếu cấu hình và đề xuất phương án phù hợp.
🧩 Phiên bản & Mã sản phẩm Fieldbus & Multipole Camozzi
Valve Islands
| Series | Đặc điểm chính |
| Series 3 Plug-In | Plug-In, Multipole & Fieldbus |
| Series F | Valve island nhỏ gọn, lưu lượng cao |
| Series HC | Cabinet version |
| Series HN | Multipole và Multi-serial |
| Series Y | Individual & Multipole |
| Series D1 | Size 1 – 10,5 mm |
| Series D2 | Size 2 |
| Series D4 | Size 4 |
| Series D5 | Size 5 |
Danh sách trên được tổng hợp từ danh mục Valve Islands hiện tại của Camozzi.
Multi-serial Modules
| Series | Đặc điểm |
| Series CX | Multi-serial module, IP65, tối đa 1024 Digital Inputs/Outputs theo thông số công bố |
| Series CX4 | Multi-serial module, Digital/Analog I/O, tối đa 128 DI + 128 DO và 16 AI + 16 AO |
Các giao thức truyền thông
PROFIBUS – CANopen – DeviceNet – EtherNet/IP – PROFINET – EtherCAT – IO-Link
Không phải mọi protocol đều có trên mọi series; cần xác định đúng valve island/module trước khi chốt cấu hình.
📩 Bạn cần bảng model Fieldbus & Multipole Camozzi đầy đủ?
Gửi yêu cầu đến: thach.phan@ngochuyduong.com
🧩 FAQ – Fieldbus & Multipole Camozzi
1. Fieldbus Camozzi dùng để làm gì?
Fieldbus được sử dụng để kết nối các valve island, I/O và thiết bị tự động hóa với PLC thông qua mạng truyền thông công nghiệp. Ưu điểm chính là giảm dây dẫn và đơn giản hóa kiến trúc kết nối.
2. Multipole và Fieldbus khác nhau như thế nào?
Multipole gom nhiều kết nối point-to-point vào một cáp nhiều lõi, phù hợp với hệ thống có số lượng thiết bị và khoảng cách không quá lớn. Fieldbus truyền nhiều thông tin trên mạng serial và phù hợp hơn với hệ thống có nhiều thiết bị, khoảng cách lớn hoặc cần khả năng mở rộng.
3. Camozzi hỗ trợ những giao thức Fieldbus nào?
Tùy series, Camozzi hỗ trợ PROFIBUS, CANopen, DeviceNet, EtherNet/IP, PROFINET, EtherCAT và IO-Link. Cần kiểm tra protocol được hỗ trợ trên đúng model trước khi đặt hàng.
4. Series CX và CX4 khác nhau như thế nào?
Series CX có thể quản lý tới 1024 Digital Inputs và 1024 Digital Outputs theo thông số Camozzi công bố, đồng thời kết nối với nhiều valve island. Series CX4 tập trung vào kiến trúc modular I/O, hỗ trợ tối đa 128 DI, 128 DO, 16 AI và 16 AO, đồng thời hỗ trợ tín hiệu từ Bridge, RTD và TC.
5. Khi chọn Valve Island Camozzi cần cung cấp thông tin gì?
Nên cung cấp model valve island, giao thức PLC, số lượng vị trí van, loại van 5/2 hoặc 5/3, số lượng coil, số lượng I/O, điện áp, kiểu kết nối và yêu cầu lắp đặt. Với hệ thống Fieldbus, cần xác định chính xác protocol ngay từ bước thiết kế để tránh phải thay đổi module giao tiếp sau này.
