🏷️ Hệ thống đo vị trí giếng thang Kübler – Định vị cabin thang máy chính xác

Hệ thống đo vị trí giếng thang Kübler là giải pháp đo vị trí tuyệt đối không tiếp xúc dành cho thang máy, giúp xác định chính xác vị trí cabin trong toàn bộ hành trình. Hệ thống sử dụng cảm biến đọc băng mã hóa được lắp dọc giếng thang, cho phép xác định vị trí cabin không trượt, với chiều cao hành trình lên đến 392 m, độ phân giải đến 0,5 mm và tốc độ di chuyển lên đến 12 m/s tùy cấu hình.

Được phân phối bởi Ngọc Huy Dương, giải pháp Kübler phù hợp cho các hệ thống thang máy mới, dự án hiện đại hóa thang máy và các ứng dụng yêu cầu xác định vị trí, tốc độ cabin cùng các chức năng an toàn theo EN 81-20/21/50.

📌 Giới thiệu tổng quan Hệ thống đo vị trí giếng thang Kübler

Hệ thống đo vị trí giếng thang Kübler, còn được gọi là hệ thống thông tin hoặc định vị giếng thang, sử dụng nguyên lý đo tuyệt đối không tiếp xúc. Cảm biến được bố trí trên cabin và đọc băng mã hóa cố định dọc giếng thang. Nhờ đó, hệ thống xác định trực tiếp vị trí cabin mà không phụ thuộc vào độ trượt cơ học.

Kübler cung cấp nhiều loại cảm biến cho các yêu cầu khác nhau. Ants LEB02 là giải pháp đo vị trí cabin truyền thống; Ants LES02D hỗ trợ hai kênh CAN; Ants LES02 là cảm biến được chứng nhận SIL3 để xác định vị trí an toàn; trong khi Ants LES03 có khả năng xác định cả vị trí và tốc độ cabin.

Các cảm biến có thể kết hợp với bộ xử lý phù hợp như PSU03, PSU03 Light hoặc SGT03 để thực hiện các chức năng điều khiển và an toàn của thang máy. Với các cấu hình an toàn, Kübler cho phép triển khai những chức năng theo EN 81-20/21/50 và giảm số lượng linh kiện cơ khí truyền thống trong mạch an toàn.

⚙️ Tính năng kỹ thuật nổi bật Hệ thống đo vị trí giếng thang Kübler

Định vị tuyệt đối, không trượt

Cảm biến Kübler xác định trực tiếp vị trí cabin thông qua băng mã hóa, không phụ thuộc vào bánh xe tiếp xúc hoặc cơ cấu truyền động cơ khí. Phương pháp này giúp giảm nguy cơ sai lệch vị trí do trượt và phù hợp với các hệ thống cần xác định vị trí chính xác trong toàn bộ hành trình.

Độ phân giải đến 0,5 mm

Các cảm biến LES02 và LES03 có độ phân giải tối đa 0,5 mm. Riêng Ants LES02 có chiều dài đo tối đa 392 m, tốc độ di chuyển lên đến 12 m/s và độ chính xác khoảng 1 mm theo cấu hình được Kübler công bố.

Hỗ trợ chức năng an toàn SIL3

Ants LES02 và LES03 thuộc nhóm cảm biến an toàn SIL3. Khi kết hợp với bộ xử lý phù hợp, hệ thống có thể thực hiện các chức năng an toàn cho thang máy theo EN 81-20/21/50.

Thiết kế nhỏ gọn, chắc chắn

Các cảm biến Ants có thiết kế nhỏ gọn, chắc chắn và không tiếp xúc. Kübler cũng cung cấp bộ gá lắp riêng cho các loại cảm biến, giúp việc lắp đặt trong giếng thang nhanh chóng và đơn giản hơn.

Có thể số hóa hệ thống thang máy

Việc kết hợp cảm biến vị trí với bộ xử lý an toàn giúp giảm số lượng linh kiện cơ khí truyền thống, tiết kiệm không gian, thời gian lắp đặt và chi phí bảo trì. Kübler định hướng giải pháp này cho cả hệ thống thang máy mới và các dự án hiện đại hóa.

📋 Thông số kỹ thuật tiêu chuẩn Hệ thống đo vị trí giếng thang Kübler

Với LES02, Kübler công bố kích thước cảm biến khoảng 126 × 55 × 37 mm, cấp bảo vệ IP54, nhiệt độ làm việc -10 đến +70°C, nguồn cấp 10–30 VDC và giao tiếp CAN.

Với LES03, tốc độ di chuyển tối đa được công bố là 8 m/s, chiều dài đo tối đa 392 m, độ phân giải 0,5 mm và độ chính xác 1 mm.

Kuebler Ants LEB02
Kuebler Ants LES02D
Kuebler Ants LES02
Kuebler Ants LES03
Kuebler PSU02
Kuebler PSU03
Kuebler PSU03 Light
Kuebler SGT02
Kuebler SGT03
Kuebler LEB.MK
Kuebler LES.MK
Kuebler Smart Teaching Unit STU02
Kuebler A50
Kuebler B80
Kuebler C120
Kuebler D135
Kuebler C60
Kuebler D120
Kuebler A30
Kuebler A40
Kuebler A41
Kuebler B75
Kuebler C105
Kuebler C100
Kuebler D125

🧱 Cấu tạo & độ bền – Hệ thống đo vị trí giếng thang Kübler

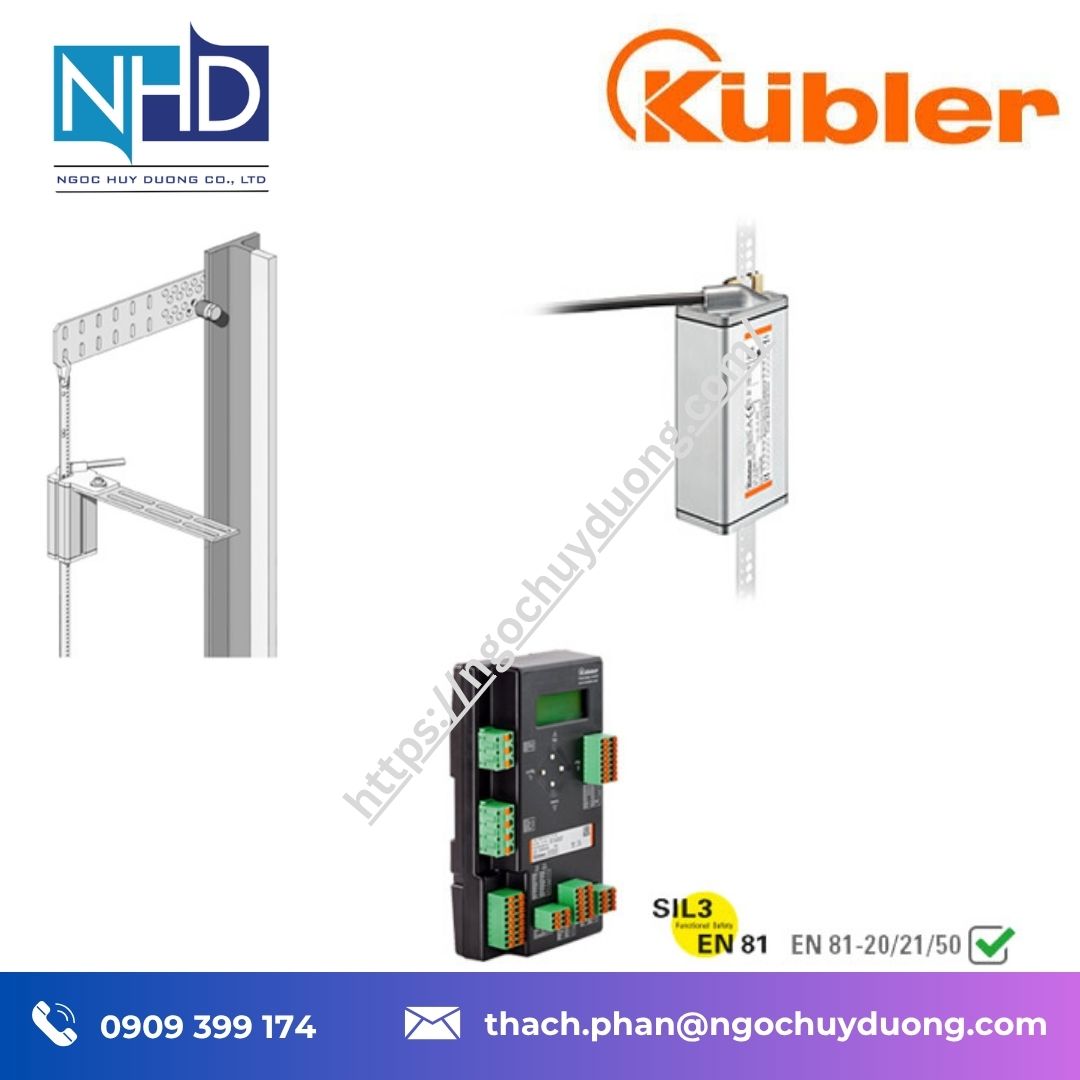

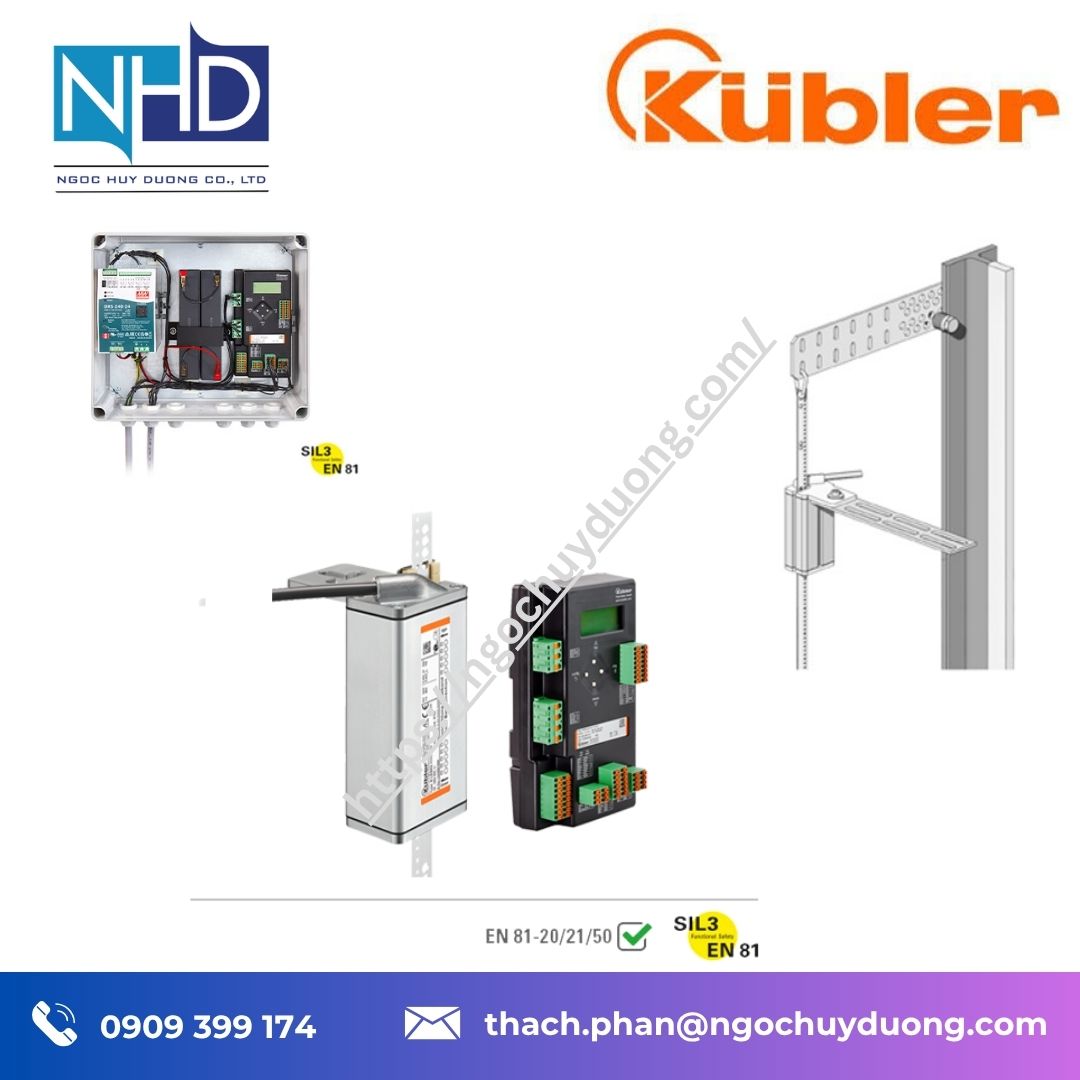

Một hệ thống cơ bản gồm cảm biến Ants, băng mã hóa và bộ gá lắp. Trong các hệ thống an toàn, cảm biến được kết hợp thêm với bộ xử lý phù hợp để đánh giá dữ liệu vị trí và tốc độ.

Đối với cấu hình LES02/PSU02, cảm biến LES02 đọc vị trí cabin không trượt, sau đó PSU02 đánh giá dữ liệu vị trí an toàn và phối hợp với bộ điều khiển thang máy để kích hoạt các chức năng an toàn cần thiết. Kübler công bố hệ thống này đáp ứng các chức năng theo EN 81-20/21/50.

Ở danh mục hiện tại, Kübler đã mở rộng sang PSU03, PSU03 Light và SGT03, cho phép lựa chọn cấu hình theo yêu cầu về quản lý bộ hãm an toàn và giới hạn tốc độ điện tử.

🔁 Tương thích – Thay thế – Mở rộng Hệ thống đo vị trí giếng thang Kübler

Kübler thiết kế hệ thống theo dạng mô-đun, giúp lựa chọn cảm biến và bộ xử lý theo yêu cầu của từng loại thang máy.

Ants LEB02 phù hợp với hệ thống đo vị trí cabin cơ bản. LES02D bổ sung cấu trúc hai kênh CAN, trong khi LES02 hướng đến các ứng dụng định vị an toàn SIL3. LES03 mở rộng khả năng đo sang cả vị trí và tốc độ cabin.

Đối với bộ xử lý, PSU03 hỗ trợ thực hiện các chức năng thang máy và an toàn với quản lý bộ hãm điện cơ; PSU03 Light thực hiện chức năng an toàn nhưng không tương thích với bộ hãm điện cơ; còn SGT03 hướng đến giải pháp giới hạn tốc độ điện tử kết hợp quản lý bộ hãm.

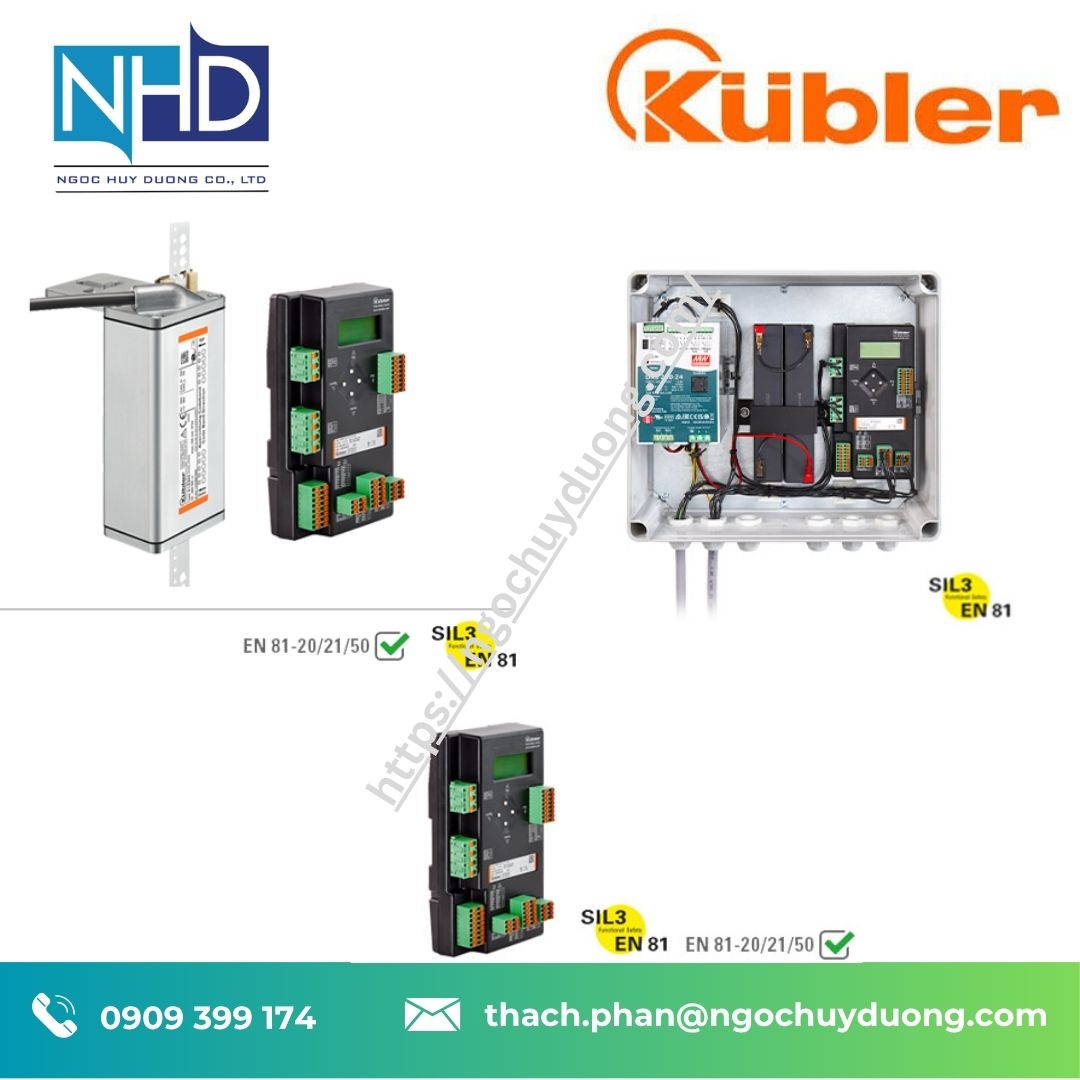

Kübler còn cung cấp MODBOX cho các dự án hiện đại hóa. Thiết bị tích hợp bộ xử lý, pin dự phòng và nguồn cấp trong vỏ IP66, các thành phần bên trong được đấu nối sẵn nhằm đơn giản hóa quá trình lắp đặt.

🎯 Ứng dụng thực tế Hệ thống đo vị trí giếng thang Kübler

Thang máy dân dụng: xác định chính xác vị trí cabin trong quá trình di chuyển giữa các tầng.

Thang máy cao tầng: phù hợp với các hệ thống có chiều cao hành trình lớn, với giải pháp Kübler hỗ trợ chiều dài đo lên đến 392 m.

Thang máy công nghiệp: sử dụng để theo dõi vị trí và tốc độ cabin trong những môi trường yêu cầu độ tin cậy cao.

Hiện đại hóa thang máy: MODBOX và các hệ thống Safe System giúp tích hợp giải pháp đo vị trí và an toàn vào hệ thống hiện hữu, giảm số lượng linh kiện và thời gian lắp đặt.

Hệ thống an toàn thang máy: các cảm biến SIL3 kết hợp bộ xử lý tương ứng có thể được sử dụng để triển khai nhiều chức năng an toàn theo EN 81-20/21/50.

💡 Tại sao nên mua Hệ thống đo vị trí giếng thang Kübler tại Ngọc Huy Dương?

• Cung cấp Kübler chính hãng.
• Tư vấn lựa chọn đúng cảm biến và bộ xử lý.
• Hỗ trợ lựa chọn theo chiều cao hành trình và tốc độ cabin.
• Tư vấn cấu hình đo vị trí thường hoặc đo vị trí an toàn.
• Hỗ trợ lựa chọn hệ thống phù hợp cho dự án thang máy mới và hiện đại hóa.
• Hỗ trợ kỹ thuật trong quá trình tích hợp.
• Cung cấp chứng từ hàng hóa theo yêu cầu.
• Hỗ trợ khách hàng trên toàn quốc.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật Hệ thống đo vị trí giếng thang Kübler

Khi lựa chọn Hệ thống đo vị trí giếng thang Kübler, cần xác định chiều cao hành trình, tốc độ cabin, yêu cầu độ phân giải, yêu cầu an toàn, loại bộ hãm, giao tiếp điều khiển và tiêu chuẩn áp dụng cho hệ thống thang máy.

Ngọc Huy Dương hỗ trợ tư vấn cấu hình cảm biến, băng mã hóa, bộ gá lắp và bộ xử lý phù hợp với từng thiết kế thang máy.

🧩 Phiên bản & Mã sản phẩm Hệ thống đo vị trí giếng thang Kübler

Các sản phẩm tiêu biểu trong danh mục hiện tại gồm:

• Kübler Ants LEB02 – hệ thống đo vị trí cabin truyền thống.
• Kübler Ants LES02D – cảm biến định vị tuyệt đối với hai kênh CAN.
• Kübler Ants LES02 – cảm biến định vị an toàn SIL3.
• Kübler Ants LES03 – cảm biến xác định vị trí và tốc độ cabin.
• Kübler PSU03 – bộ xử lý thực hiện chức năng thang máy và an toàn.
• Kübler PSU03 Light – bộ xử lý chức năng an toàn phiên bản tinh gọn.
• Kübler SGT03 – bộ xử lý cho giải pháp giới hạn tốc độ điện tử.
• Kübler MODBOX PSU03 – giải pháp tích hợp phục vụ hiện đại hóa.
• Kübler MODBOX SGT03 – giải pháp tích hợp với SGT03.
• Kübler Mounting-Kit Base – bộ gá dành cho LEB02.
• Kübler Mounting-Kit Safe – bộ gá dành cho LES02, LES02D và LES03.

🧩 FAQ – Hệ thống đo vị trí giếng thang Kübler

1. Hệ thống đo vị trí giếng thang Kübler dùng để làm gì?
Hệ thống dùng để xác định tuyệt đối vị trí cabin thang máy và, tùy cấu hình, xác định cả tốc độ cabin để phục vụ điều khiển và các chức năng an toàn.

2. Hệ thống có cần tiếp xúc trực tiếp với bộ phận chuyển động không?
Không. Cảm biến sử dụng nguyên lý đo không tiếp xúc và xác định vị trí cabin không trượt.

3. Hệ thống Kübler có thể dùng cho thang máy hành trình bao nhiêu mét?
Danh mục Kübler công bố khả năng định vị cho chiều cao hành trình lên đến 392 m.

4. LES02 và LES03 khác nhau như thế nào?
LES02 tập trung vào định vị tuyệt đối an toàn và được chứng nhận SIL3; LES03 có thêm khả năng xác định tốc độ cabin, với tốc độ đo được công bố lên đến 8 m/s.

5. Hệ thống đo vị trí có phù hợp cho hiện đại hóa thang máy không?
Có. Kübler cung cấp MODBOX được thiết kế riêng cho các dự án hiện đại hóa, tích hợp bộ xử lý, nguồn và pin dự phòng trong vỏ IP66, giúp giảm thời gian lắp đặt và đơn giản hóa hệ thống.
