Động cơ không chổi than Magmotor BFA23/BFA34 – Mô-men xoắn cao, 24–144 VDC

Được phân phối bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan Động cơ không chổi than Magmotor BFA23 BFA34

Động cơ không chổi than Magmotor BFA23 và BFA34 là các dòng động cơ DC không chổi than 8 cực, sử dụng nam châm neodymium và được thiết kế cho những hệ thống truyền động, tự động hóa và điều khiển chuyển động yêu cầu mô-men xoắn cao. BFA23 sử dụng chuẩn gá NEMA 23, trong khi BFA34 sử dụng NEMA 34, cho phép lựa chọn theo không gian lắp đặt và tải cơ khí của thiết bị. Magmotor công bố BFA23 có dải mô-men liên tục khoảng 60–230 oz-in và tốc độ vận hành đến 6.000 vòng/phút; BFA34 có dải mô-men liên tục 270–600 oz-in và tốc độ đến 6.000 vòng/phút.

Ba model trong nhóm sản phẩm này gồm Magmotor 730240060 – BFA23-2F-400FE, Magmotor 730240061 – BFA23-F-400FE và Magmotor 730340088 – BFA34-2E-300FE. Theo danh mục Magmotor, hai model BFA23 có dải điện áp lần lượt 24–72 VDC và 48–144 VDC, trong khi BFA34-2E-300FE làm việc ở 36–72 VDC.

Điểm đáng chú ý của nhóm sản phẩm là khả năng kết hợp giữa nam châm neodymium, kết cấu 8 cực và encoder chuyển mạch 2000 line. Đây là cấu hình phù hợp với các hệ thống cần phản hồi chuyển động, đồng thời yêu cầu động cơ có kích thước tương đối gọn so với mức mô-men tạo ra.

📞 Liên hệ tư vấn: 0909 399 174

6

Hình cấu tạo bên trong: rôto ở giữa sử dụng nam châm vĩnh cửu, còn stato bên ngoài chứa các cuộn dây. Việc chuyển mạch được thực hiện bằng điện tử thay vì chổi than và cổ góp.

⚙️ Tính năng kỹ thuật nổi bật Động cơ không chổi than Magmotor

• Động cơ DC không chổi than 8 cực, sử dụng nam châm neodymium năng lượng cao.
• BFA23 dùng gá NEMA 23, còn BFA34 dùng gá NEMA 34.
• Encoder chuyển mạch 2000 line được tích hợp theo cấu hình sản phẩm.
• Dải điện áp rộng từ 24 đến 144 VDC, tùy model.
• Mô-men xoắn liên tục đạt 160–211 oz-in đối với 730240060, 206–245 oz-in đối với 730240061 và 280–325 oz-in đối với 730340088.
• Dòng BFA23 có tốc độ vận hành đến khoảng 6.000 vòng/phút, trong khi BFA34 cũng được Magmotor công bố khả năng vận hành đến khoảng 6.000 vòng/phút.
• Các dòng BFA23/BFA34 được Magmotor công bố đáp ứng CE và RoHS; model 730340088 được ghi nhận đáp ứng thêm REACH.

📧 Gửi yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

📋 Thông số kỹ thuật tiêu chuẩn Động cơ không chổi than Magmotor

Thông số mã sản phẩm và dải điện áp, mô-men được Magmotor Store công bố trong danh mục động cơ không chổi than.

Magmotor BFA23-2F-200FE
Magmotor BFA23-F-200FE
Magmotor BFA23-I-200FE
Magmotor BFA23-2F-400FE
Magmotor BFA23-F-400FE
Magmotor BFA34-2E-300FE
Magmotor BFA34-E-300FE
Magmotor BFA34-2D-500FE
Magmotor BFA34-C-500FE
Magmotor BFA42-6D-300FE
Magmotor BFA42-5F-300FE
Magmotor BFA42-2E-300FE
Magmotor BFA42-5D-500FE
Magmotor BFA42-5G-500FE

Magmotor C33-I-400FX
Magmotor C33-G-300FX
Magmotor C33-J-300FX
Magmotor C33-L-200FX
Magmotor C40-E-300FX
Magmotor C40-B-300FX
Magmotor C40-A-200FX
Magmotor C40-D-200FX

Magmotor 730240060 – BFA23-2F-400FE

730240060 – BFA23-2F-400FE là động cơ không chổi than 8 cực, chuẩn gá NEMA 23, làm việc trong dải 24–72 VDC và có mô-men xoắn liên tục 160–211 oz-in. Đây là cấu hình thuộc nhóm cuộn dây 400 của dòng BFA23, phù hợp với các hệ thống sử dụng nguồn DC trung áp và cần mô-men cao hơn nhóm BFA23-200FE.

Magmotor 730240061 – BFA23-F-400FE

730240061 – BFA23-F-400FE có dải điện áp 48–144 VDC, mô-men xoắn liên tục 206–245 oz-in. Với chuẩn gá NEMA 23, model này phù hợp khi hệ thống cần giữ kích thước lắp đặt nhỏ nhưng sử dụng nguồn DC cao hơn và cần mô-men truyền động đáng kể.

Magmotor 730340088 – BFA34-2E-300FE

730340088 – BFA34-2E-300FE sử dụng gá NEMA 34, dải điện áp 36–72 VDC và mô-men xoắn liên tục 280–325 oz-in. Nhà sản xuất công bố các điểm vận hành tham khảo gồm 2.000 vòng/phút tại 36 VDC với 325 oz-in, 2.865 vòng/phút tại 48 VDC với 310 oz-in, 3.725 vòng/phút tại 60 VDC với 295 oz-in và 4.590 vòng/phút tại 72 VDC với 280 oz-in.

📞 Hỗ trợ chọn cấu hình theo yêu cầu thực tế: 0909 399 174

🧱 Vật liệu & kết cấu – Độ bền Động cơ không chổi than Magmotor

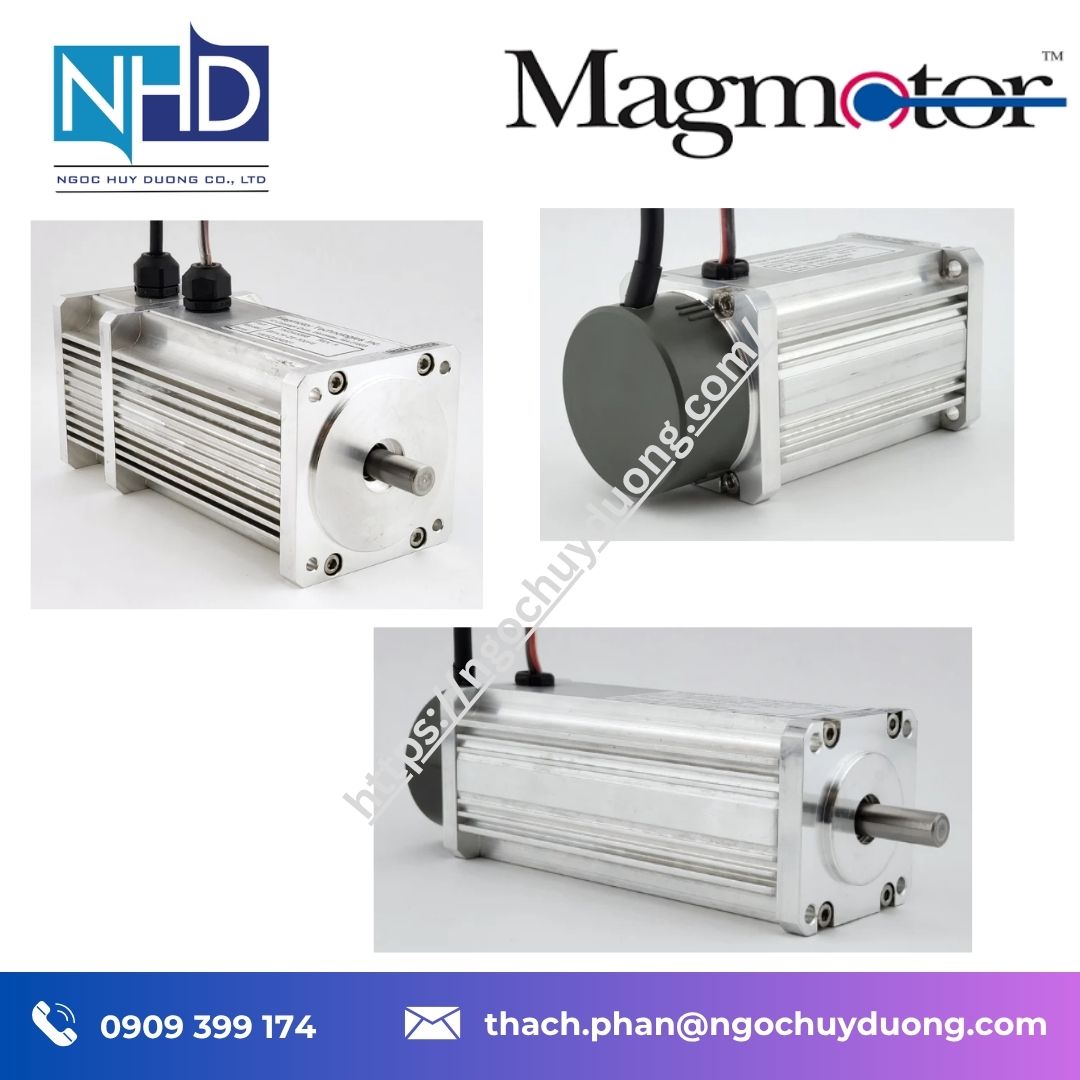

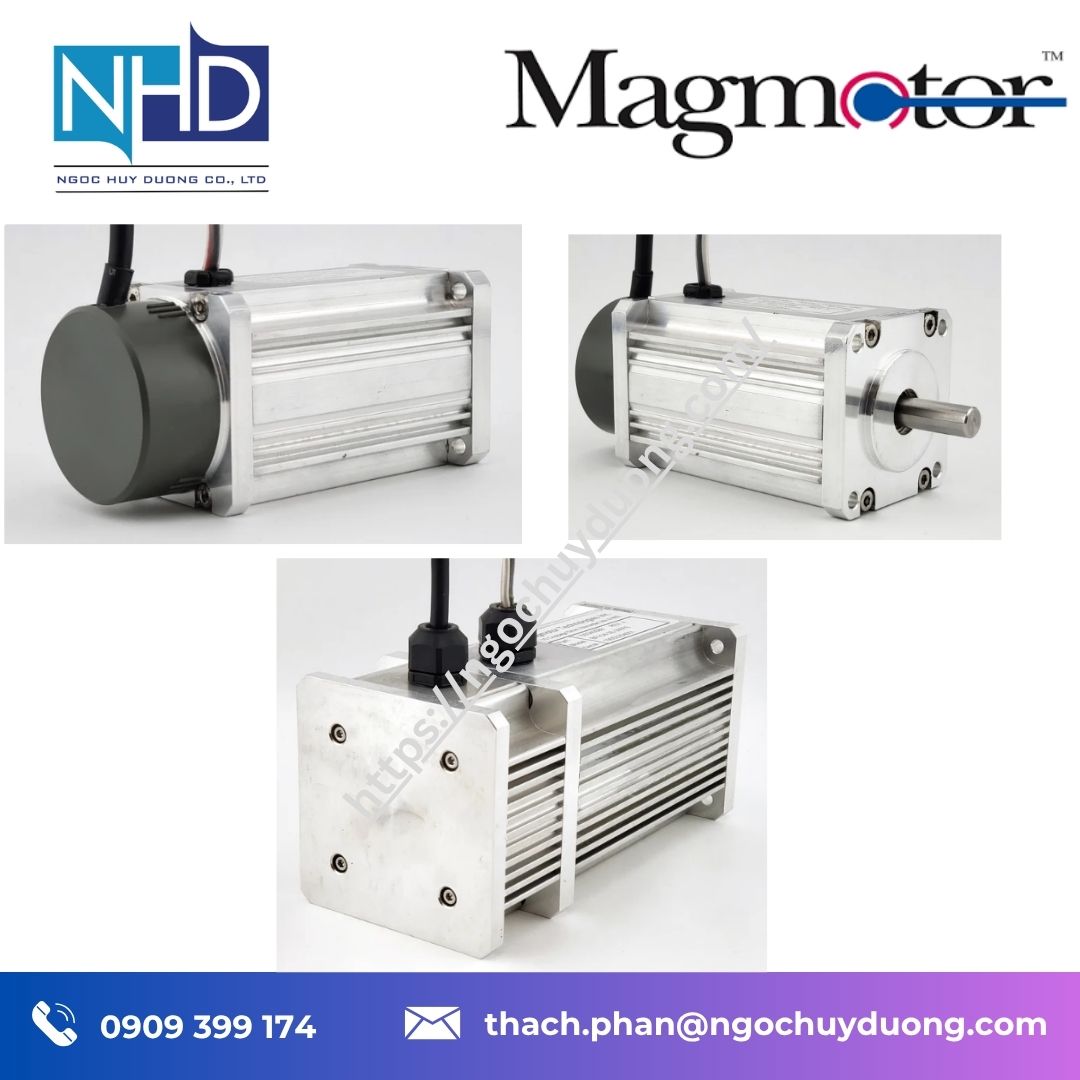

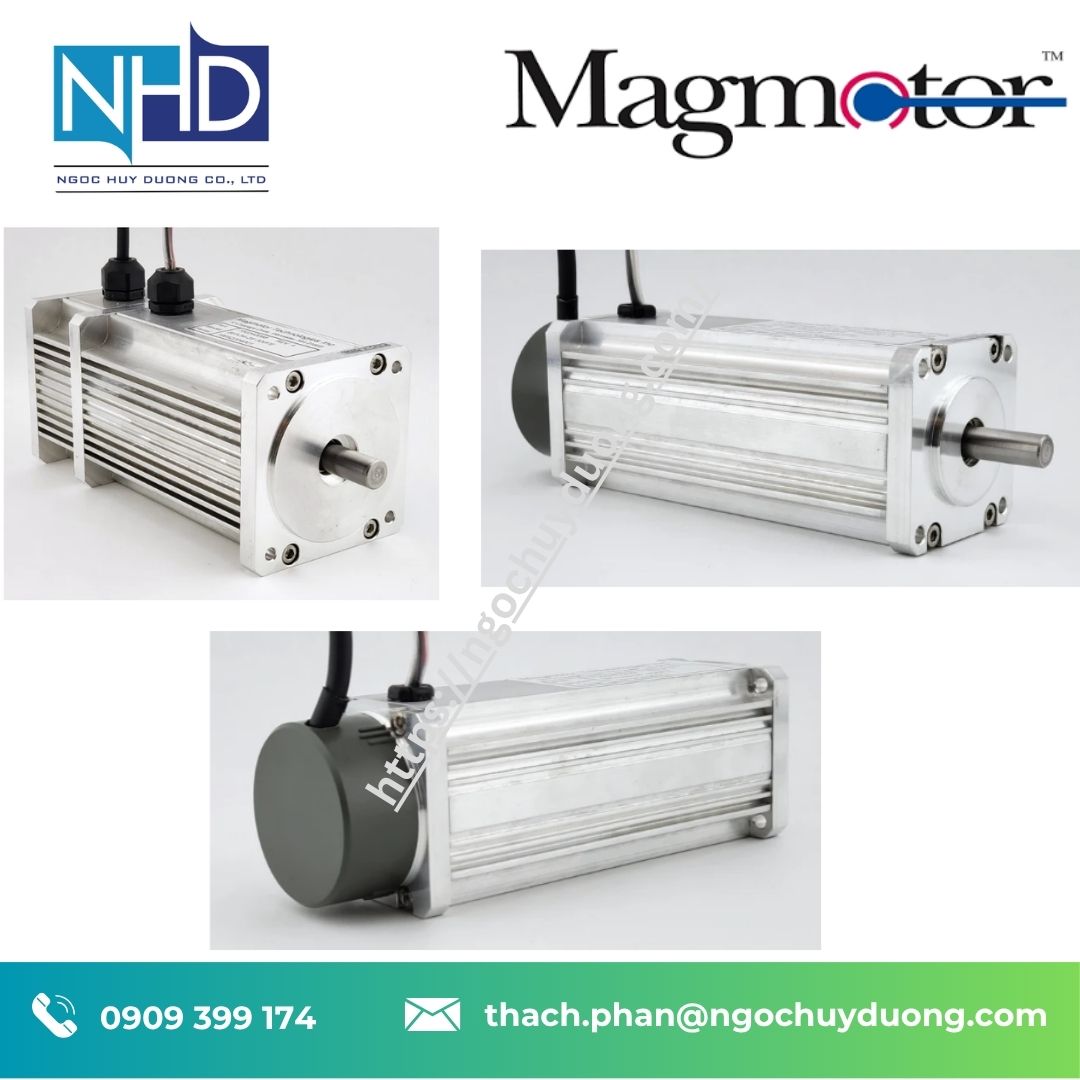

Các hình ảnh sản phẩm cho thấy BFA23 và BFA34 sử dụng thân động cơ dạng hộp với các gân dọc trên vỏ, mặt bích phía trước và trục đầu ra bằng kim loại. Kiểu kết cấu này phù hợp với các cụm máy cần bố trí động cơ cố định và truyền mô-men trực tiếp sang cơ cấu tải.

Magmotor cho biết dòng BFA23 sử dụng nam châm neodymium năng lượng cao, cuộn dây đa cực và thiết kế phân bố từ trường tối ưu. BFA34 cũng sử dụng nền tảng 8 cực và nam châm neodymium, hướng đến khả năng tạo mô-men cao trên kích thước động cơ.

Ngoài cấu hình encoder, dòng BFA còn có thể được phát triển với các tùy chọn như cảm biến Hall, encoder chuyển mạch, hộp số, phanh, cuộn dây theo ứng dụng, thiết kế cơ khí riêng, cáp, đầu nối, pulley và giải pháp làm kín.

🔁 Tương thích – Thay thế – Mở rộng

Ba model có sự khác biệt rõ về kích thước gá và đặc tính điện.

730240060 – BFA23-2F-400FE sử dụng NEMA 23 và nguồn 24–72 VDC.

730240061 – BFA23-F-400FE cũng sử dụng NEMA 23 nhưng dành cho nguồn 48–144 VDC.

730340088 – BFA34-2E-300FE chuyển sang chuẩn NEMA 34 và nguồn 36–72 VDC, đồng thời có vùng mô-men liên tục cao hơn.

Khi thay thế động cơ cần kiểm tra điện áp bus DC, tốc độ, mô-men tải, kích thước gá, kích thước trục, encoder và bộ điều khiển động cơ. Không nên thay thế chỉ dựa trên mã công suất hoặc kích thước thân.

🎯 Ứng dụng thực tế Động cơ không chổi than Magmotor

Magmotor đưa ra các nhóm ứng dụng điển hình cho BFA23 và BFA34 gồm rô-bốt, phương tiện tự hành dẫn hướng, tự động hóa công nghiệp, thiết bị bán dẫn, thiết bị y tế, máy lắp ráp tự động, thiết bị phòng thí nghiệm, thiết bị dược phẩm và máy định vị X-Y-Z.

Các model trên có thể được xem xét cho:

• Máy tự động hóa công nghiệp.
• Cơ cấu định vị và điều khiển chuyển động.
• Máy lắp ráp tự động.
• Hệ thống rô-bốt.
• Thiết bị bán dẫn.
• Thiết bị y tế và phòng thí nghiệm.
• Máy X-Y-Z.
• Các cụm truyền động OEM cần encoder.
• Hệ thống cần mô-men liên tục cao trong không gian lắp đặt giới hạn.

📞 Gọi tư vấn theo ứng dụng: 0909 399 174

💡 Tại sao nên mua tại Ngọc Huy Dương?

• Hỗ trợ lựa chọn model theo điện áp, tốc độ và mô-men tải.
• Tư vấn sự khác biệt giữa chuẩn NEMA 23 và NEMA 34.
• Hỗ trợ lựa chọn cấu hình encoder và bộ điều khiển.
• Hỗ trợ kiểm tra thông số khi thay thế động cơ hiện hữu.
• Tư vấn cho nhà máy, OEM, đơn vị tự động hóa và nhà thầu cơ điện.

🧩 Phiên bản & Mã sản phẩm

Magmotor 730240060 – BFA23-2F-400FE – 24–72 VDC, 160–211 oz-in mô-men liên tục.

Magmotor 730240061 – BFA23-F-400FE – 48–144 VDC, 206–245 oz-in mô-men liên tục.

Magmotor 730340088 – BFA34-2E-300FE – 36–72 VDC, 280–325 oz-in mô-men liên tục, gá NEMA 34.
