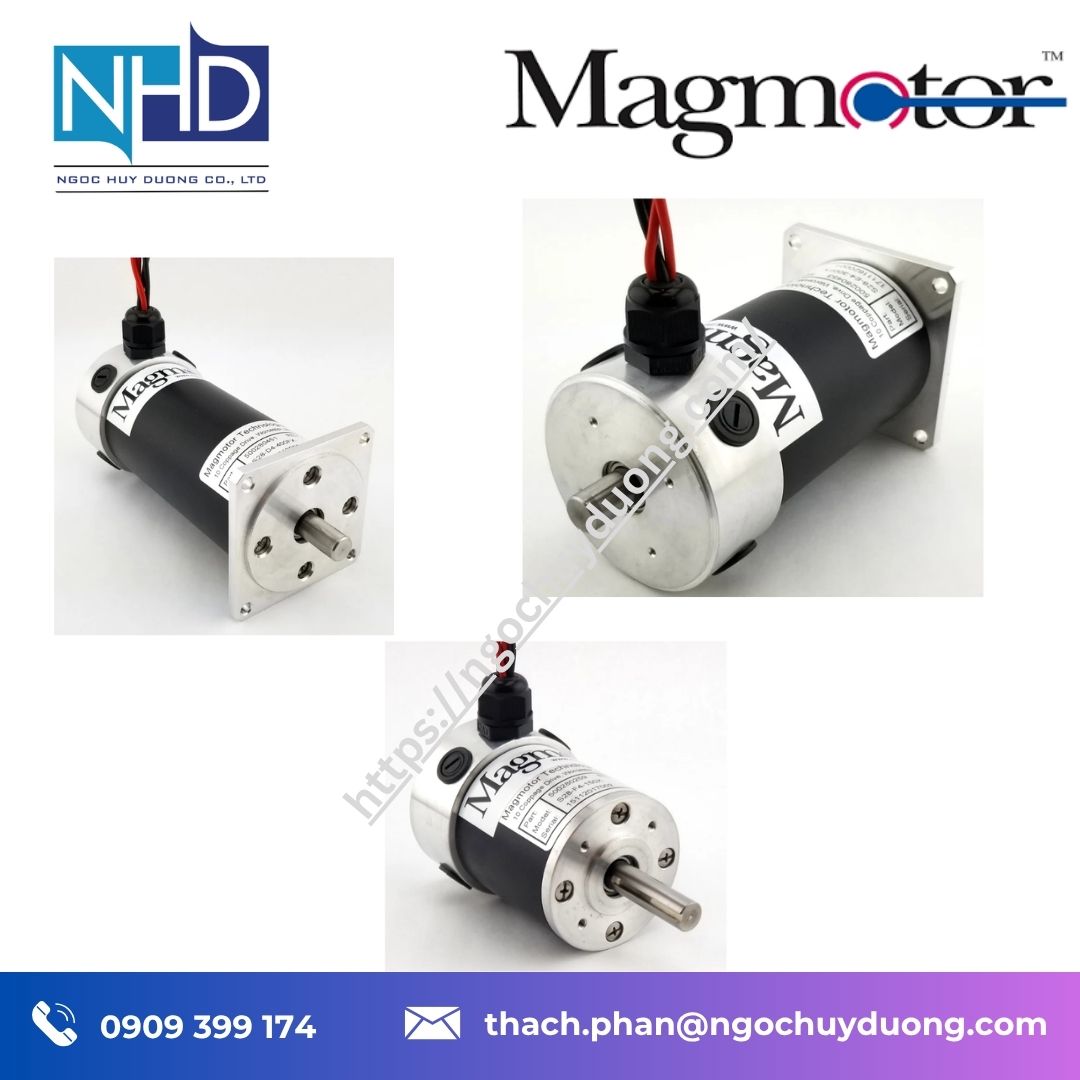

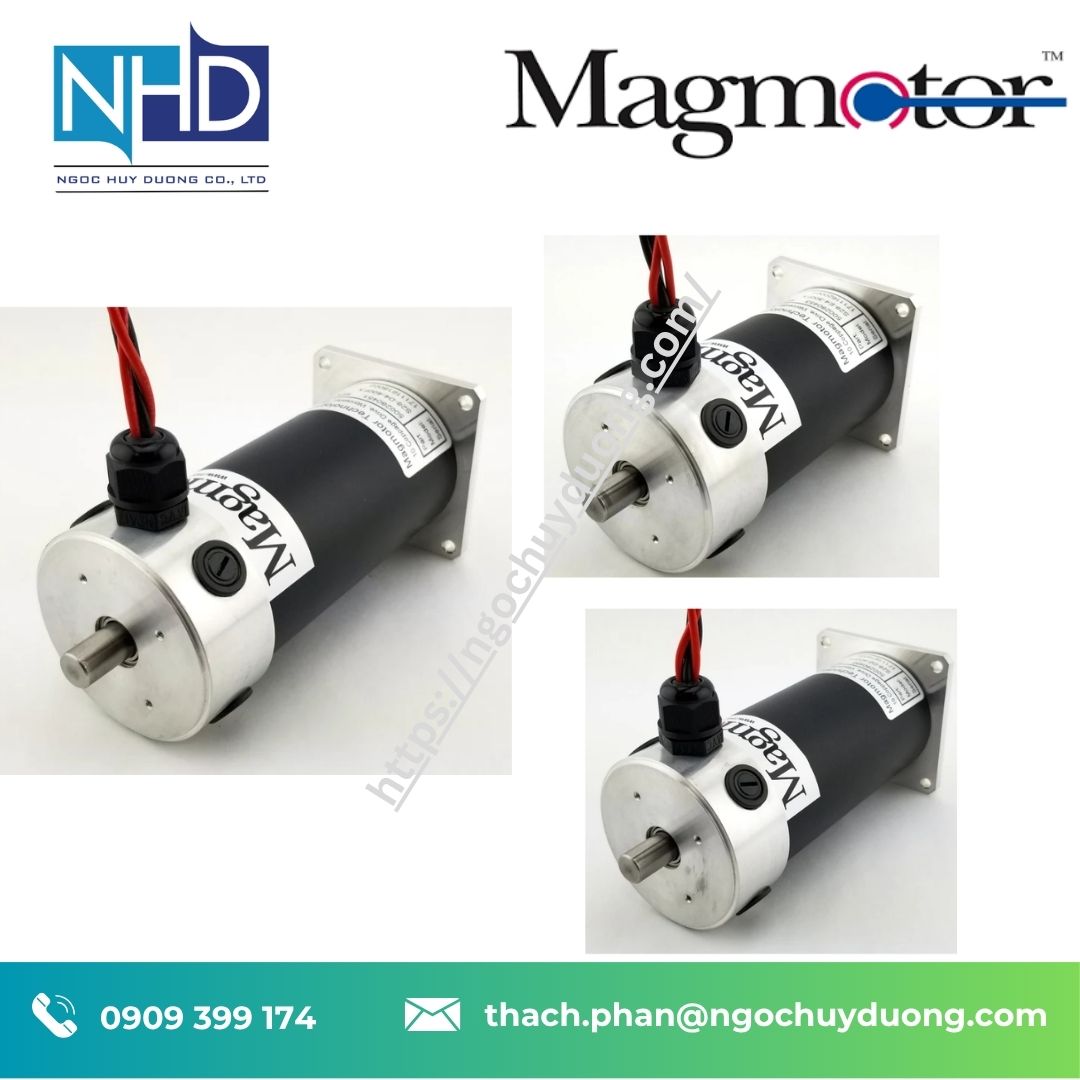

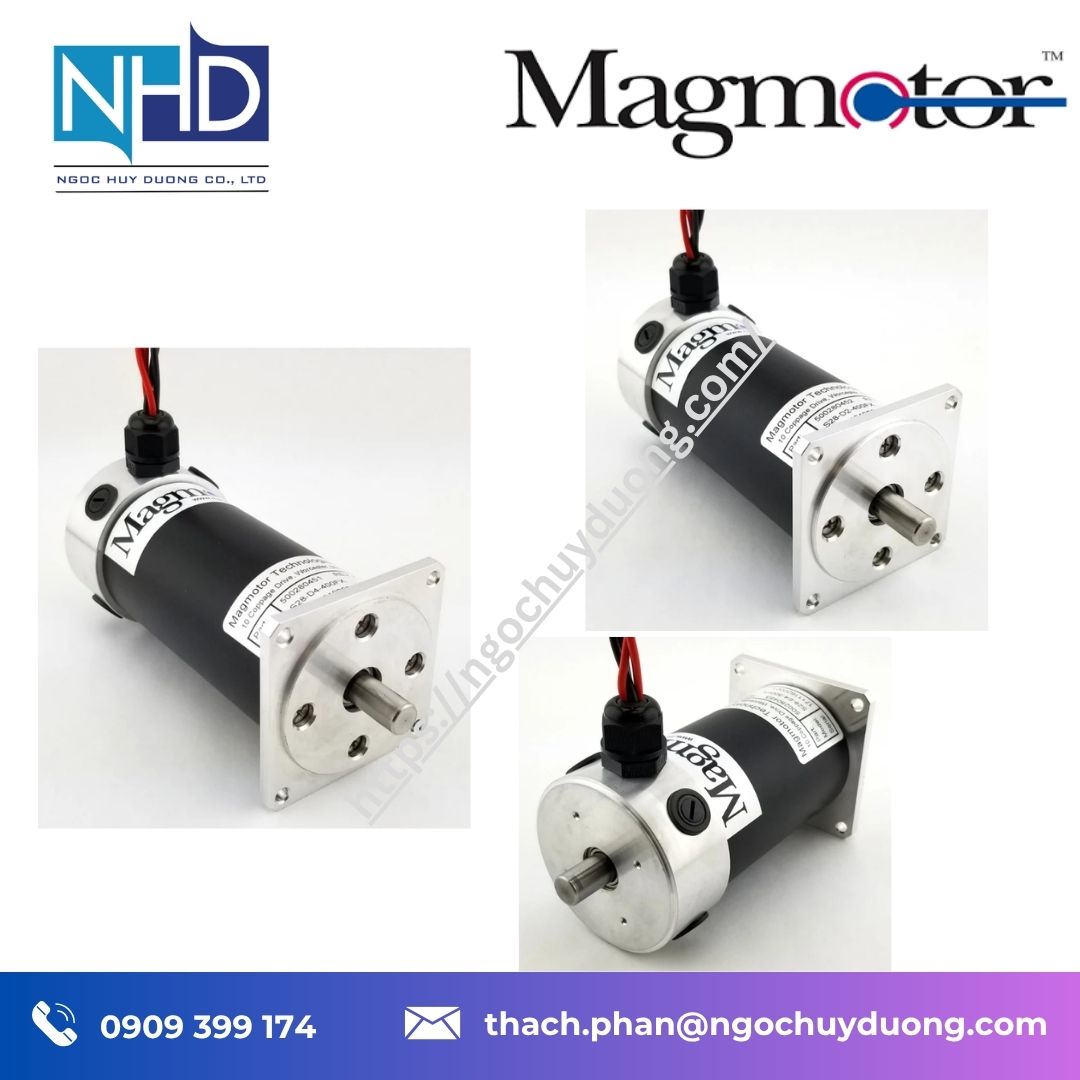

Động cơ DC chổi than Magmotor S28 – Mô-men xoắn cao 90–172 oz-in

Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

📌 Giới thiệu tổng quan

Động cơ DC chổi than Magmotor S28 là dòng động cơ điện một chiều 4 cực dành cho các hệ thống truyền động cần mô-men xoắn cao, tốc độ linh hoạt và khả năng tích hợp phản hồi. Nhóm sản phẩm lần này gồm Magmotor S28-D4-400FX mã 500280451, S28-D2-400FX mã 500280452 và S28-E4-300FX mã 500280453. Cả ba đều thuộc nền tảng S28, sử dụng mặt bích NEMA 34 và được Magmotor thiết kế với nam châm neodymium năng lượng cao.

Dòng S28 có tỷ lệ mô-men xoắn trên kích thước cao, hỗ trợ bộ mã hóa và nhiều tùy chọn mở rộng như hộp số, phanh, cuộn dây theo ứng dụng, dây dẫn, đầu nối và thiết kế cơ khí tùy chỉnh. Magmotor công bố dòng S28 có dải điện áp điển hình 12–120 VDC và mô-men xoắn liên tục khoảng 80–250 oz-in tùy cấu hình.

Trong ba mã trên, S28-D4-400FX làm việc ở 12–30 VDC và đạt 145–150 oz-in mô-men liên tục; S28-D2-400FX hoạt động 12–24 VDC, đạt 90–172 oz-in; còn S28-E4-300FX hoạt động 12–24 VDC, đạt 90–175 oz-in.

Động cơ DC (DC Motor – động cơ điện một chiều) là loại động cơ sử dụng nguồn điện một chiều (DC) để biến đổi điện năng thành chuyển động quay cơ học. Động cơ DC có khả năng điều chỉnh tốc độ và mô-men xoắn khá linh hoạt, vì vậy được sử dụng phổ biến trong máy móc công nghiệp, thiết bị tự động hóa và các phương tiện chạy điện.

⚙️ Tính năng kỹ thuật nổi bật

• S28-D4-400FX – 500280451: 12–30 VDC, mô-men liên tục 145–150 oz-in.
• S28-D2-400FX – 500280452: 12–24 VDC, mô-men liên tục 90–172 oz-in.
• S28-E4-300FX – 500280453: 12–24 VDC, mô-men liên tục 90–175 oz-in.
• Động cơ 4 cực, chuẩn lắp NEMA 34, phù hợp cho các cụm truyền động công nghiệp.
• Sử dụng nam châm neodymium năng lượng cao, giúp tăng mật độ mô-men xoắn.
• Encoder Ready, thuận tiện tích hợp bộ mã hóa khi hệ thống cần phản hồi tốc độ hoặc vị trí.
• Đáp ứng REACH, RoHS và CE theo thông tin kỹ thuật của Magmotor.

📋 Thông số kỹ thuật tiêu chuẩn

Các thông số là giá trị theo cấu hình và điều kiện thử nghiệm do Magmotor công bố; hiệu suất thực tế phụ thuộc nguồn cấp, tải, bộ điều khiển và chu kỳ làm việc.

Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor C33-H-200X
Magmotor S28-E-200FX
Magmotor S28-E-400FX
Magmotor S28-D4-400X
Magmotor S28-F4-150X
Magmotor S28-D4-400FX
Magmotor S28-D2-400FX
Magmotor S28-E4-300FX
Magmotor S28-F2-300FX
Magmotor S28-F-300FX
Magmotor S28-D2-200FX
Magmotor S28-H-200FX
Magmotor C33-D-400FX
Magmotor C33-F-400FX
Magmotor C33-I-400FX
Magmotor C33-G-300FX
Magmotor C33-J-300FX
Magmotor C33-L-200FX
Magmotor C40-E-300FX
Magmotor C40-B-300FX
Magmotor C40-A-200FX
Magmotor C40-D-200FX

🧱 Kết cấu & độ bền – Mô-men cao trong kích thước gọn

S28 được phát triển theo hướng mật độ công suất và mô-men cao, sử dụng nam châm neodymium năng lượng cao cùng kết cấu 4 cực. Chuẩn mặt bích NEMA 34 giúp động cơ có thể tích hợp vào nhiều cụm máy công nghiệp sử dụng kích thước lắp đặt tương ứng.

Với S28-D4-400FX, Magmotor công bố khả năng đạt 2.145 vòng/phút tại 12 VDC với 145 oz-in mô-men liên tục, 3.337 vòng/phút tại 18 VDC với 148 oz-in và 5.735 vòng/phút tại 30 VDC với 150 oz-in.

S28-D2-400FX đạt 172 oz-in tại 12 VDC và giảm xuống 90 oz-in tại 24 VDC trong các điểm vận hành được nhà sản xuất công bố. S28-E4-300FX đạt 175 oz-in tại 12 VDC, 133 oz-in tại 18 VDC và 90 oz-in tại 24 VDC.

🔁 Tương thích – Thay thế – Mở rộng

Ba mã đều sử dụng chuẩn NEMA 34, nhưng không nên xem là các phiên bản thay thế trực tiếp cho nhau. Điểm khác biệt nằm ở dải điện áp, hằng số điện áp, hằng số mô-men và đặc tính tốc độ.

Khi lựa chọn động cơ thay thế, cần kiểm tra điện áp nguồn DC, tốc độ yêu cầu, mô-men tải, dòng điện, kích thước trục, mặt bích, bộ điều khiển và chu kỳ làm việc. Dòng S28 có thể mở rộng với bộ mã hóa, hộp số, phanh và các cấu hình cuộn dây theo ứng dụng.

🎯 Ứng dụng thực tế

Magmotor công bố dòng S28 cho các ứng dụng như robot, tự động hóa công nghiệp, thiết bị bán dẫn, thiết bị y tế, máy lắp ráp tự động, thiết bị phòng thí nghiệm, thiết bị dược phẩm và máy định vị X-Y-Z.

Một số ứng dụng phù hợp gồm:

• Cơ cấu truyền động robot.
• Máy lắp ráp và máy tự động.
• Bàn trượt, bàn định vị.
• Cơ cấu chấp hành cần mô-men cao.
• Hệ thống điều khiển tốc độ bằng nguồn DC.
• Máy cần phản hồi vị trí hoặc tốc độ.
• Thiết bị công nghiệp có không gian lắp đặt theo chuẩn NEMA 34.

💡 Tại sao nên mua tại Ngọc Huy Dương?

Ngọc Huy Dương cung cấp thiết bị công nghiệp cho nhà máy, đơn vị chế tạo máy, OEM và hệ thống tự động hóa. Với động cơ Magmotor S28, khách hàng có thể cung cấp mã động cơ, điện áp nguồn, tốc độ, mô-men tải và kích thước lắp đặt để được hỗ trợ đối chiếu cấu hình.

Đặc biệt, ba mã S28-D4-400FX, S28-D2-400FX và S28-E4-300FX có đặc tính điện khác nhau dù cùng chuẩn NEMA 34. Việc xác định đúng mã giúp hạn chế sai lệch khi kết nối với bộ điều khiển và cơ cấu tải.

🧩 Phiên bản & Mã sản phẩm

• Magmotor 500280451 – S28-D4-400FX: 12–30 VDC, 145–150 oz-in.
• Magmotor 500280452 – S28-D2-400FX: 12–24 VDC, 90–172 oz-in.
• Magmotor 500280453 – S28-E4-300FX: 12–24 VDC, 90–175 oz-in.

📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật

Công ty TNHH Ngọc Huy Dương
🌐 www.ngochuyduong.com
☎️ 0909 399 174
✉️ thach.phan@ngochuyduong.com

Liên hệ để được tư vấn động cơ DC chổi than Magmotor S28, kiểm tra mã sản phẩm, thông số thay thế và cấu hình phù hợp với hệ thống máy.

🧩 FAQ – Câu hỏi thường gặp

1. Magmotor S28-D4-400FX sử dụng điện áp bao nhiêu?
S28-D4-400FX hoạt động trong dải 12–30 VDC, với mô-men xoắn liên tục 145–150 oz-in.

2. S28-D2-400FX có mô-men xoắn bao nhiêu?
S28-D2-400FX có mô-men xoắn liên tục 90–172 oz-in, hoạt động trong dải 12–24 VDC.

3. S28-E4-300FX khác S28-D2-400FX như thế nào?
Cả hai đều là động cơ 4 cực NEMA 34, nhưng S28-E4-300FX có Ke 5,8 V/kRPM, Kt 7,8 oz-in/A và mô-men liên tục 90–175 oz-in; S28-D2-400FX có Ke 12,6 V/kRPM, Kt 17,0 oz-in/A và mô-men 90–172 oz-in.

4. Các động cơ S28 này có tích hợp bộ mã hóa không?
Các sản phẩm được Magmotor công bố ở trạng thái Encoder Ready, cho phép lựa chọn giải pháp bộ mã hóa phù hợp khi thiết kế hệ thống.

5. Dòng Magmotor S28 có thể mở rộng thêm hộp số hoặc phanh không?
Có. Magmotor công bố các tùy chọn bộ mã hóa, hộp số, phanh, cuộn dây theo ứng dụng, dây dẫn, đầu nối và thiết kế cơ khí tùy chỉnh cho dòng S28.
