Cảm biến đo độ nghiêng GEOKON 6300 Vibrating Wire In-Place Inclinometer – Giải pháp quan trắc biến dạng tự động bằng công nghệ dây rung

Được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị quan trắc địa kỹ thuật và thiết bị công nghiệp tại Việt Nam.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | 📧 thach.phan@ngochuyduong.com

Giới thiệu tổng quan về GEOKON 6300 Vibrating Wire In-Place Inclinometer

Tổng quan sản phẩm

GEOKON Model 6300 Vibrating Wire In-Place Inclinometer là hệ thống quan trắc chuyển vị ngang tự động (In-Place Inclinometer – IPI) sử dụng cảm biến dây rung (Vibrating Wire Tilt Sensor) để theo dõi biến dạng của nền đất và kết cấu công trình theo thời gian thực. Thiết bị được thiết kế để lắp cố định trong ống inclinometer Model 6500 hoặc các ống inclinometer tiêu chuẩn, giúp giám sát liên tục mà không cần thực hiện khảo sát thủ công định kỳ.

Khác với hệ thống Digital Inclinometer di động, GEOKON 6300 được lắp đặt cố định trong suốt vòng đời dự án. Mỗi cảm biến đo góc nghiêng tại một vị trí xác định và truyền tín hiệu về bộ ghi dữ liệu. Từ các giá trị góc nghiêng của từng đoạn, phần mềm tính toán và xây dựng biểu đồ chuyển vị ngang theo chiều sâu, hỗ trợ đánh giá ổn định của nền đất và công trình.

Nhờ sử dụng công nghệ Vibrating Wire, GEOKON 6300 mang lại độ ổn định lâu dài, khả năng truyền tín hiệu qua cáp dài mà không suy giảm độ chính xác và khả năng chống nhiễu điện từ tốt. Đây là giải pháp phù hợp cho các công trình cần quan trắc liên tục như đập, hố đào sâu, mái dốc, đường hầm và tường chắn.

Giới thiệu thương hiệu GEOKON

GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật hàng đầu thế giới đến từ Hoa Kỳ. Với hơn 40 năm kinh nghiệm, GEOKON cung cấp các giải pháp giám sát cho đập thủy điện, đường hầm, cầu, khai thác mỏ, công trình ngầm và nhiều dự án hạ tầng trọng điểm.

Các sản phẩm của GEOKON được sản xuất theo tiêu chuẩn ISO 9001:2015, nổi bật với độ chính xác cao, độ bền vượt trội và khả năng hoạt động ổn định trong môi trường khắc nghiệt.

Tính năng nổi bật của GEOKON 6300

Quan trắc tự động 24/7

GEOKON 6300 được thiết kế để giám sát chuyển vị ngang liên tục mà không cần đưa đầu dò xuống đo như inclinometer truyền thống. Điều này giúp phát hiện sớm các biến dạng bất thường và hỗ trợ cảnh báo kịp thời cho công trình.

Công nghệ Vibrating Wire

Mỗi cảm biến sử dụng Vibrating Wire Tilt Sensor, trong đó góc nghiêng được chuyển đổi thành tín hiệu tần số. Công nghệ này có nhiều ưu điểm:

• Độ ổn định lâu dài.
• Sai số do nhiệt độ rất thấp.
• Truyền tín hiệu qua cáp dài mà không làm giảm độ chính xác.
• Ít bị ảnh hưởng bởi nhiễu điện từ.
• Khả năng chống sét tốt hơn nhiều công nghệ cảm biến điện tử khác.

Thiết kế dạng chuỗi linh hoạt

Hệ thống gồm nhiều cảm biến được nối với nhau bằng:

• Ống thép không gỉ (Spacer Tubing).
• Khớp nối đa hướng (Universal Joint).
• Cụm bánh xe dẫn hướng.

Thiết kế này giúp toàn bộ chuỗi cảm biến bám theo sự biến dạng của ống inclinometer và phản ánh chính xác chuyển vị của nền đất.

Tích hợp cảm biến nhiệt

Mỗi cảm biến được tích hợp Thermistor, cho phép ghi nhận nhiệt độ đồng thời với dữ liệu chuyển vị nhằm hiệu chỉnh và nâng cao độ tin cậy của kết quả quan trắc.

Kết nối hệ thống thu thập dữ liệu

GEOKON 6300 tương thích với:

• GK-404 Readout.
• GK-406 Vibrating Wire Readout.
• GEOKON 8600 Series Datalogger.
• Campbell Scientific CR1000.
• Datataker.
• Geomation 2380.
• Các Data Logger hỗ trợ cảm biến dây rung thông qua bộ chuyển đổi GEOKON SCA.

Thông số kỹ thuật

Cấu tạo hệ thống

Một hệ thống GEOKON 6300 bao gồm:

• Bộ treo phía trên (Top Support).
• Chuỗi cảm biến nghiêng đơn trục hoặc hai trục.
• Cụm bánh xe dẫn hướng.
• Khớp nối đa hướng.
• Ống nối (Spacer Tubing).
• Cáp đỡ.
• Đầu bịt đáy.
• Hộp đấu nối hoặc Data Logger.

Ứng dụng

GEOKON 6300 được sử dụng để giám sát:

• Độ ổn định của mái dốc tự nhiên và khu vực sạt lở.
• Đập đất và đê bao.
• Tường vây, tường cừ thép và tường neo.
• Chuyển vị nền đất quanh hố đào sâu.
• Đường hầm và công trình ngầm.
• Chuyển vị vi sai của nền móng và tường chắn.

So sánh GEOKON 6300 và GEOKON 6140

Tại sao nên mua GEOKON 6300 tại Ngọc Huy Dương?

• Thiết bị GEOKON chính hãng.
• Hỗ trợ thiết kế hệ thống quan trắc theo yêu cầu dự án.
• Tư vấn cấu hình cảm biến đơn trục hoặc hai trục.
• Hỗ trợ tích hợp với Data Logger và phần mềm giám sát.
• Bảo hành theo tiêu chuẩn của GEOKON.

GEOKON 6300

GEOKON 6500

GEOKON GK-404

GEOKON GK-406

GEOKON 8600

GEOKON CR1000

GEOKON Datataker 600

GEOKON 2380

GEOKON SCA

Liên hệ tư vấn

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

☎️ Hotline: 0909 399 174

FAQ

1. GEOKON 6300 dùng để đo gì?

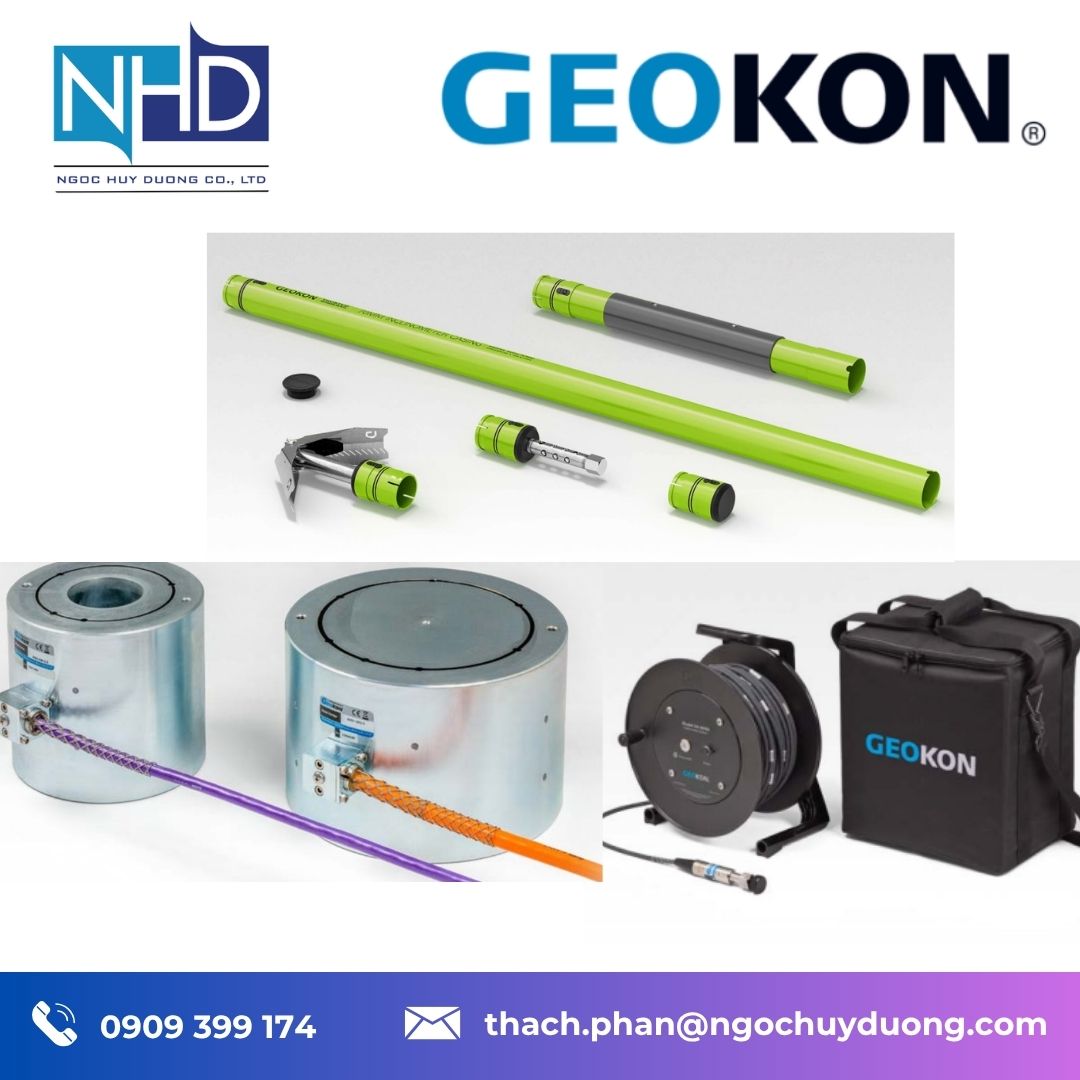

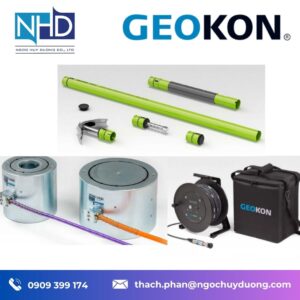

GEOKON 6300 được sử dụng để quan trắc chuyển vị ngang liên tục của nền đất và công trình bằng chuỗi cảm biến nghiêng lắp cố định trong ống inclinometer.

2. GEOKON 6300 sử dụng công nghệ cảm biến nào?

Thiết bị sử dụng cảm biến nghiêng dây rung (Vibrating Wire Tilt Sensor), nổi bật với độ ổn định lâu dài, khả năng truyền tín hiệu xa và khả năng chống nhiễu điện từ.

3. GEOKON 6300 có thể kết nối với Data Logger không?

Có. Thiết bị tương thích với GEOKON 8600 Series Datalogger, GK-404, GK-406 và nhiều bộ ghi dữ liệu hỗ trợ cảm biến dây rung như Campbell Scientific CR1000 và Datataker.

4. GEOKON 6300 phù hợp với những công trình nào?

Thiết bị phù hợp cho đập thủy điện, mái dốc, hố đào sâu, đường hầm, tường chắn, tường vây, công trình ngầm và các dự án cần giám sát chuyển vị tự động trong thời gian dài.

5. Mua GEOKON 6300 chính hãng ở đâu?

Ngọc Huy Dương cung cấp GEOKON 6300 Vibrating Wire In-Place Inclinometer chính hãng, hỗ trợ tư vấn giải pháp, cung cấp CO/CQ, hướng dẫn lắp đặt và bảo hành theo tiêu chuẩn của GEOKON.
