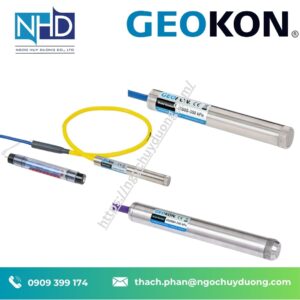

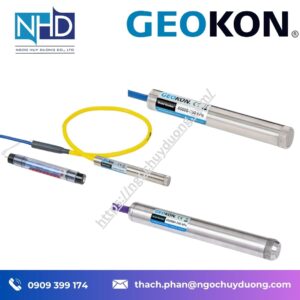

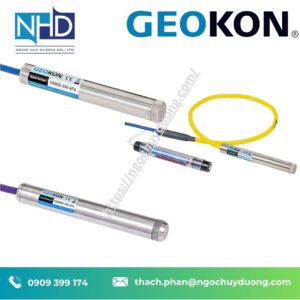

Cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series – Quan trắc nước ngầm và công trình địa kỹ thuật
Liên hệ tư vấn: CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com
Giới thiệu cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series
Cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series là dòng thiết bị sử dụng công nghệ dây rung, phục vụ đo áp lực nước lỗ rỗng và theo dõi nước ngầm trong các công trình địa kỹ thuật. Tùy phiên bản và phương án thiết kế, thiết bị có thể được lắp trong đất đắp, lỗ khoan hoặc giếng quan trắc.
GEOKON được thành lập năm 1979, đặt trụ sở tại Lebanon, New Hampshire, Hoa Kỳ, chuyên sản xuất thiết bị quan trắc địa kỹ thuật và kết cấu. Công nghệ dây rung là một trong những thế mạnh của hãng, được sử dụng trong các hệ thống theo dõi dài hạn.
Khi lựa chọn thiết bị, chủ đầu tư, tư vấn thiết kế và nhà thầu cần xác định rõ mục tiêu: đo áp lực nước tại một vị trí trong nền đất hay theo dõi sự thay đổi mực nước trong giếng. Đây là cơ sở để lựa chọn phiên bản, dải đo và cấu hình hệ thống phù hợp.
Tham khảo: Thông tin sản phẩm GEOKON 4500 Series.
Tính năng nổi bật của GEOKON 4500 Series
GEOKON 4500 Series có các đặc điểm phục vụ nhu cầu quan trắc áp lực nước và nước ngầm:
- Công nghệ dây rung: hỗ trợ truyền tín hiệu qua cáp dài, ít chịu ảnh hưởng của biến đổi điện trở cáp.
- Theo dõi nhiệt độ: tích hợp thermistor để ghi nhận nhiệt độ tại vị trí đầu đo.
- Nhiều lựa chọn dải đo: có các phiên bản dành cho áp suất thấp và các mức áp suất cao hơn.
- Lựa chọn vỏ tăng cường: đáp ứng yêu cầu của những cấu hình lắp đặt phù hợp.
- Phiên bản thông khí: phục vụ các ứng dụng cần bù ảnh hưởng áp suất khí quyển theo hướng dẫn của hãng.
Các tính năng cụ thể cần được đối chiếu với model và cấu hình đặt hàng. Không phải mọi phiên bản đều có cùng dải đo, kích thước hoặc điều kiện sử dụng.
Thông số kỹ thuật cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series
Bảng dưới đây trình bày các thông số tiêu chuẩn để tham khảo khi xây dựng yêu cầu kỹ thuật:
| Thông số | Giá trị |
|---|---|
| Độ chính xác | ±0,1% F.S. |
| Độ phân giải | 0,025% F.S. |
| Độ phi tuyến | <0,5% F.S.; tùy chọn ±0,1% F.S. |
| Khả năng quá dải | 1,5 lần áp suất định mức |
| Dải nhiệt độ | −20 đến +80°C |
F.S. là toàn thang đo. Cần đối chiếu thông số với tài liệu của đúng phiên bản trước khi lập hồ sơ mua hàng.
Độ chính xác, độ phân giải và độ phi tuyến là những đặc tính khác nhau. Khi so sánh thiết bị, cần xem xét riêng từng thông số trong mối liên hệ với yêu cầu quan trắc của dự án.
Khả năng quá dải không nên được sử dụng làm dải vận hành thường xuyên. Dải đo cần được lựa chọn dựa trên áp lực dự kiến và điều kiện làm việc thực tế.
Nguồn tham khảo: GEOKON – Standard Piezometers.

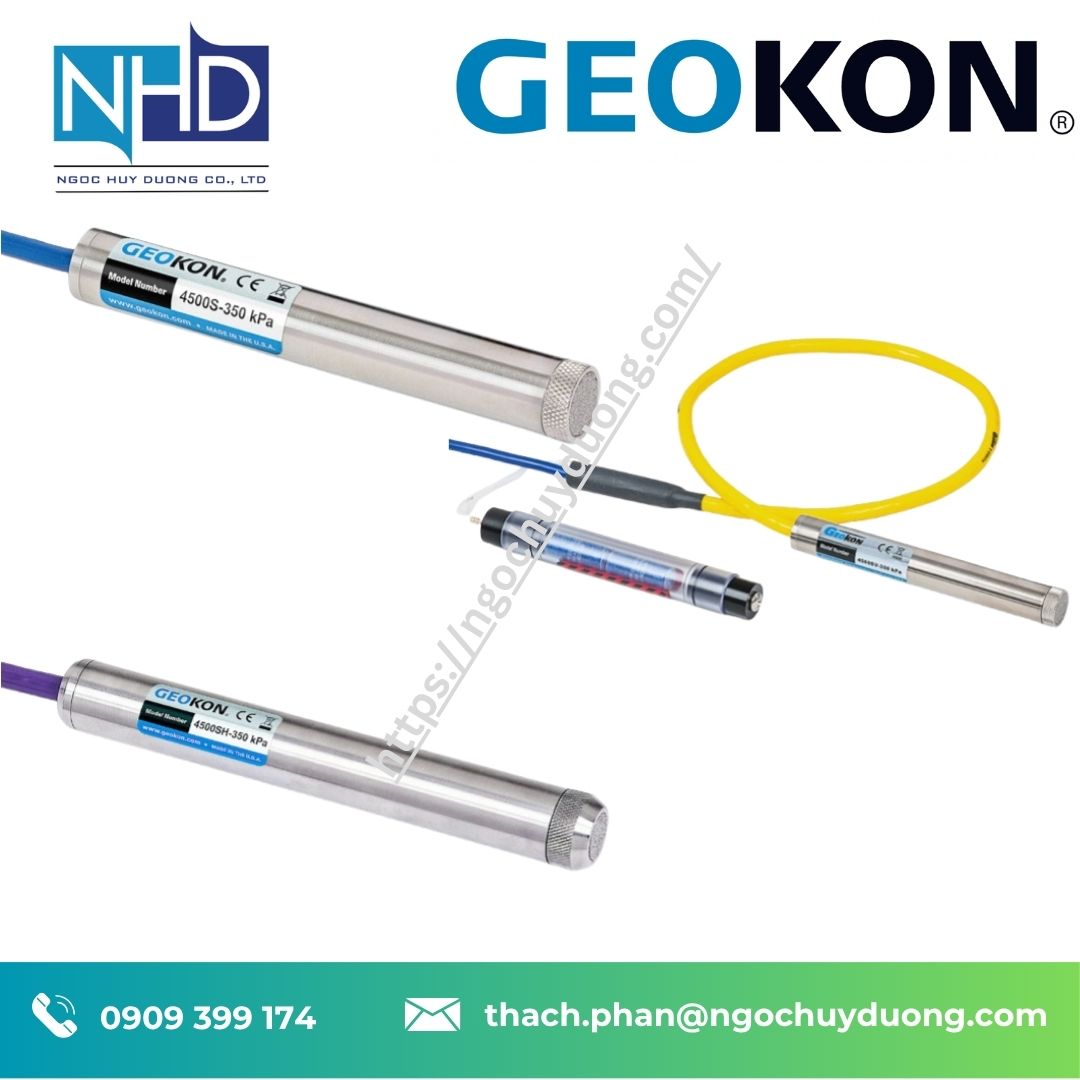

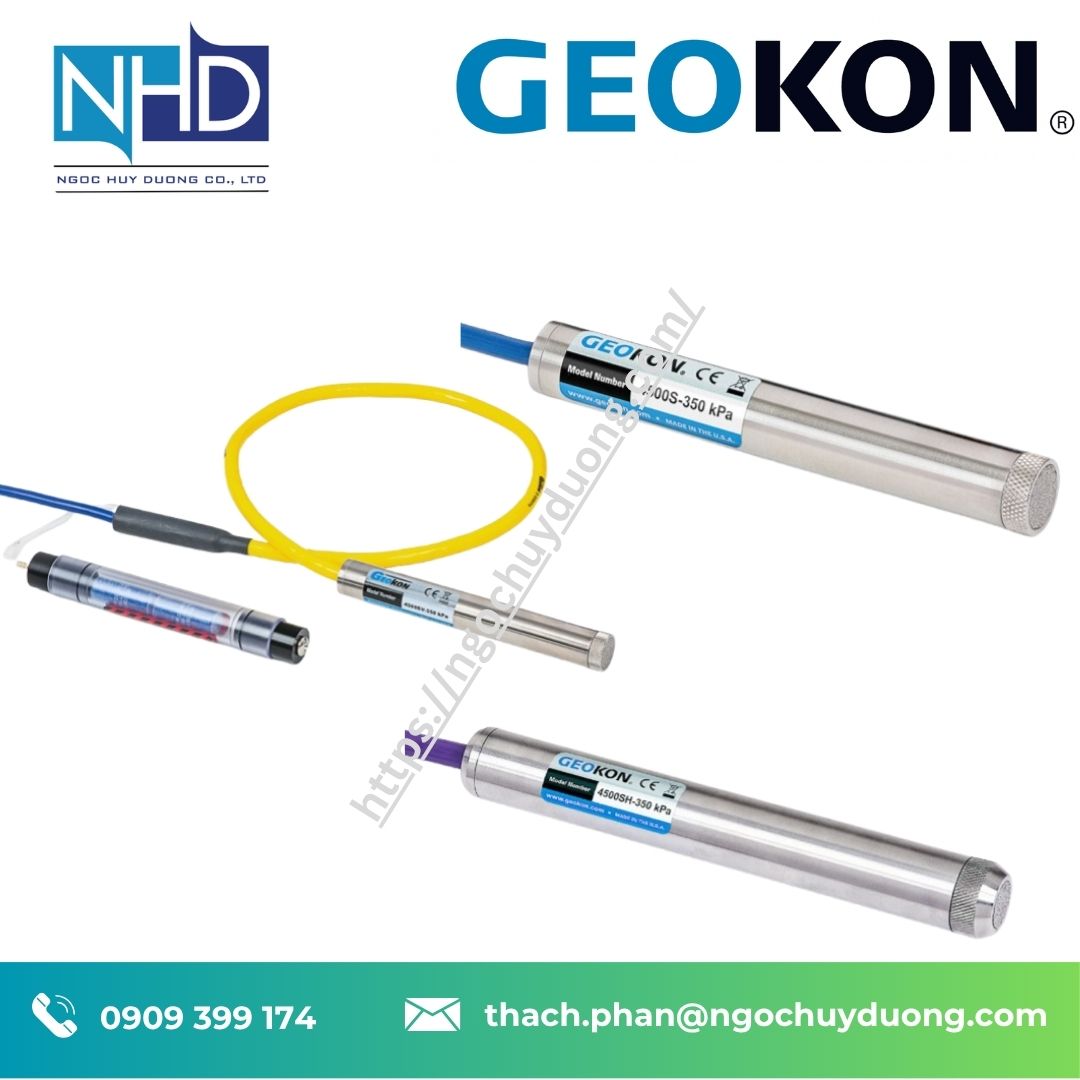

Các phiên bản và mã sản phẩm GEOKON 4500 Series
Một số phiên bản tiêu chuẩn gồm:
| Model | Dải đo tiêu chuẩn | Chiều dài × đường kính |
|---|---|---|
| 4500S | 350, 700 kPa; 1, 2, 3 MPa | 133 × 19,1 mm |
| 4500SV | 350, 700 kPa | 146 × 19,1 mm |
| 4500SH | 350, 700 kPa; 1, 2, 3, 5, 7,5, 10, 20 MPa | 194 × 25,4 mm |
| 4500AL/ALV | 70, 170 kPa | 133 × 25,4 mm |
Trong đó:
- 4500S: phiên bản tiêu chuẩn.
- 4500SV: phiên bản thông khí.
- 4500SH: phiên bản có vỏ tăng cường.
- 4500AL: phiên bản dành cho áp suất thấp.
- 4500ALV: phiên bản áp suất thấp có thông khí.
Khi lựa chọn model, cần kiểm tra đồng thời dải áp suất, kích thước đầu đo, phương án lắp đặt và thiết bị đọc dữ liệu.
Đường kính cảm biến phải được đối chiếu với đường kính thông thủy thực tế, các đoạn nối và khoảng hở lắp đặt. Đối với việc thay thế thiết bị cũ, nên cung cấp bản vẽ vị trí lắp cùng thông tin cáp hiện hữu để đánh giá cấu hình.
Vật liệu và độ bền của GEOKON 4500 Series
Thiết bị có kết cấu thép không gỉ; bộ lọc tiêu chuẩn sử dụng thép không gỉ thiêu kết. Hãng cũng có lựa chọn bộ lọc gốm với áp suất khí vào cao, tùy yêu cầu ứng dụng.
Phần tử chống xung được tích hợp để hỗ trợ bảo vệ cảm biến. Tuy nhiên, phương án bảo vệ tổng thể vẫn cần xét đến tuyến cáp, điều kiện lắp đặt và hệ thống thu thập dữ liệu.
Với môi trường nước mặn hoặc có hóa chất, hồ sơ yêu cầu kỹ thuật nên nêu rõ:
- Thành phần môi chất tiếp xúc.
- Nhiệt độ làm việc.
- Thời gian tiếp xúc dự kiến.
- Điều kiện lắp đặt và khả năng bảo dưỡng.
Việc lựa chọn vật liệu cần được xác nhận theo cấu hình cụ thể trước khi đặt hàng.
Khả năng tương thích và mở rộng hệ thống quan trắc
Các thiết bị đọc được đề cập cho dòng sản phẩm gồm GK-404, GK-406 và các hệ thống thu thập dữ liệu GeoNet tương thích. Khả năng kết nối cần được kiểm tra theo từng cấu hình.
Để đánh giá việc tích hợp hoặc mở rộng hệ thống, đơn vị thiết kế nên cung cấp:
- Model bộ đọc hoặc datalogger đang sử dụng.
- Số lượng điểm đo và chu kỳ lấy mẫu.
- Chiều dài, tuyến đi và điều kiện bảo vệ cáp.
- Yêu cầu lưu trữ, truyền dữ liệu và cảnh báo.
- Hồ sơ hiệu chuẩn của từng cảm biến.
Khi thay thế thiết bị khác thương hiệu, cần kiểm tra giao diện đo, sơ đồ đấu dây và phương pháp chuyển đổi số đọc thành đơn vị áp suất trước khi chốt thiết bị.
Ứng dụng cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series
Cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series phục vụ các bài toán quan trắc áp lực nước và nước ngầm. Tùy mục tiêu dự án, yêu cầu kỹ thuật có thể được tổ chức như sau:
| Bài toán dự án | Nội dung cần làm rõ |
|---|---|
| Quan trắc nền đất đắp | Vị trí đặt cảm biến, áp lực dự kiến và tiến độ thi công |
| Theo dõi nước ngầm | Cao độ đặt đầu đo và khoảng biến thiên mực nước |
| Quan trắc qua lỗ khoan | Kích thước lỗ khoan, cấu tạo hoàn thiện và tuyến cáp |
| Mở rộng hệ thống hiện hữu | Khả năng tiếp nhận kênh đo và quản lý dữ liệu |
Một yêu cầu kỹ thuật đầy đủ giúp lựa chọn thiết bị phù hợp cả về dải áp suất, phương pháp lắp đặt và khả năng kết nối với hệ thống thu thập dữ liệu.
Lưu ý khi lựa chọn phiên bản thông khí GEOKON 4500 Series
Phiên bản thông khí phù hợp hơn với ứng dụng theo dõi mực nước trong giếng hoặc hệ thống thông trực tiếp với khí quyển. Theo hướng dẫn của hãng, phiên bản này thông thường không dùng để đo áp lực nước lỗ rỗng khi chôn trong đất.
Đường thông khí cần được bảo vệ khỏi ẩm, đồng thời bộ hút ẩm cần được kiểm tra và bảo dưỡng theo hướng dẫn sử dụng.
Do đó, việc lựa chọn phiên bản cần dựa trên cả dải đo và điều kiện thủy lực tại điểm quan trắc. Hai vị trí có cùng áp lực dự kiến vẫn có thể cần cấu hình cảm biến khác nhau.
Tư vấn và báo giá cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series
Để được tư vấn cấu hình cảm biến áp lực nước lỗ rỗng GEOKON 4500 Series, quý khách có thể gửi yêu cầu đến CÔNG TY TNHH NGỌC HUY DƯƠNG kèm các thông tin:
- Model dự kiến và số lượng.
- Mục đích quan trắc.
- Dải áp suất yêu cầu.
- Điều kiện và vị trí lắp đặt.
- Chiều dài cáp.
- Thiết bị đọc hoặc datalogger đang sử dụng.
- Yêu cầu thu thập, lưu trữ và truyền dữ liệu.
Trong yêu cầu báo giá, nên ghi rõ hồ sơ cần bàn giao, chẳng hạn tài liệu kỹ thuật, chứng nhận xuất xứ hoặc chất lượng theo hợp đồng, hồ sơ hiệu chuẩn, hướng dẫn sử dụng và điều kiện bảo hành.
Cấu hình, phạm vi cung cấp và thời gian giao hàng cần được thống nhất trước khi đặt mua.
Câu hỏi thường gặp về GEOKON 4500 Series
Nên chọn dải đo cho GEOKON 4500 Series như thế nào?
Cần xác định áp lực lớn nhất dự kiến và mức biến thiên cần theo dõi. Hai thông tin này giúp đánh giá dải đo và độ phân giải phù hợp. Đồng thời, cần đối chiếu với điều kiện lắp đặt và yêu cầu kỹ thuật của dự án.
Có thể thay thiết bị cũ chỉ dựa vào model không?
Chưa đủ. Ngoài model, cần đối chiếu dải đo, kích thước, cáp, thiết bị đọc và hồ sơ hiệu chuẩn. Việc kiểm tra đầy đủ giúp xác định khả năng lắp đặt và tích hợp với hệ thống hiện hữu.
Vì sao cần lưu hồ sơ hiệu chuẩn của cảm biến?
Hồ sơ hiệu chuẩn phục vụ chuyển đổi và kiểm tra dữ liệu của từng đầu đo. Khi bàn giao, nên quản lý hồ sơ theo số serial và vị trí lắp đặt để thuận tiện cho vận hành, kiểm tra và thay thế.
Cần ghi nhận thêm những yếu tố nào khi quan trắc?
Ngoài số đọc cảm biến, cần theo dõi các yếu tố có thể ảnh hưởng đến dữ liệu như mưa, nhiệt độ, áp suất khí quyển và hoạt động thi công lân cận. Những thông tin này hỗ trợ việc đánh giá biến động số liệu.
Cần gửi thông tin gì để nhận báo giá GEOKON 4500 Series?
Quý khách nên gửi số lượng điểm đo, mục đích sử dụng, dải áp suất, điều kiện lắp đặt, chiều dài cáp và yêu cầu thu thập dữ liệu. Nếu đã có bảng thông số mời thầu hoặc bản vẽ thiết kế, hãy gửi kèm để đối chiếu cấu hình.
