Cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON 4500B, 4500C – Tự động hóa quan trắc trong ống đo hẹp
CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Hotline: 0909 399 174
Email: thach.phan@ngochuyduong.com
Giới thiệu cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON

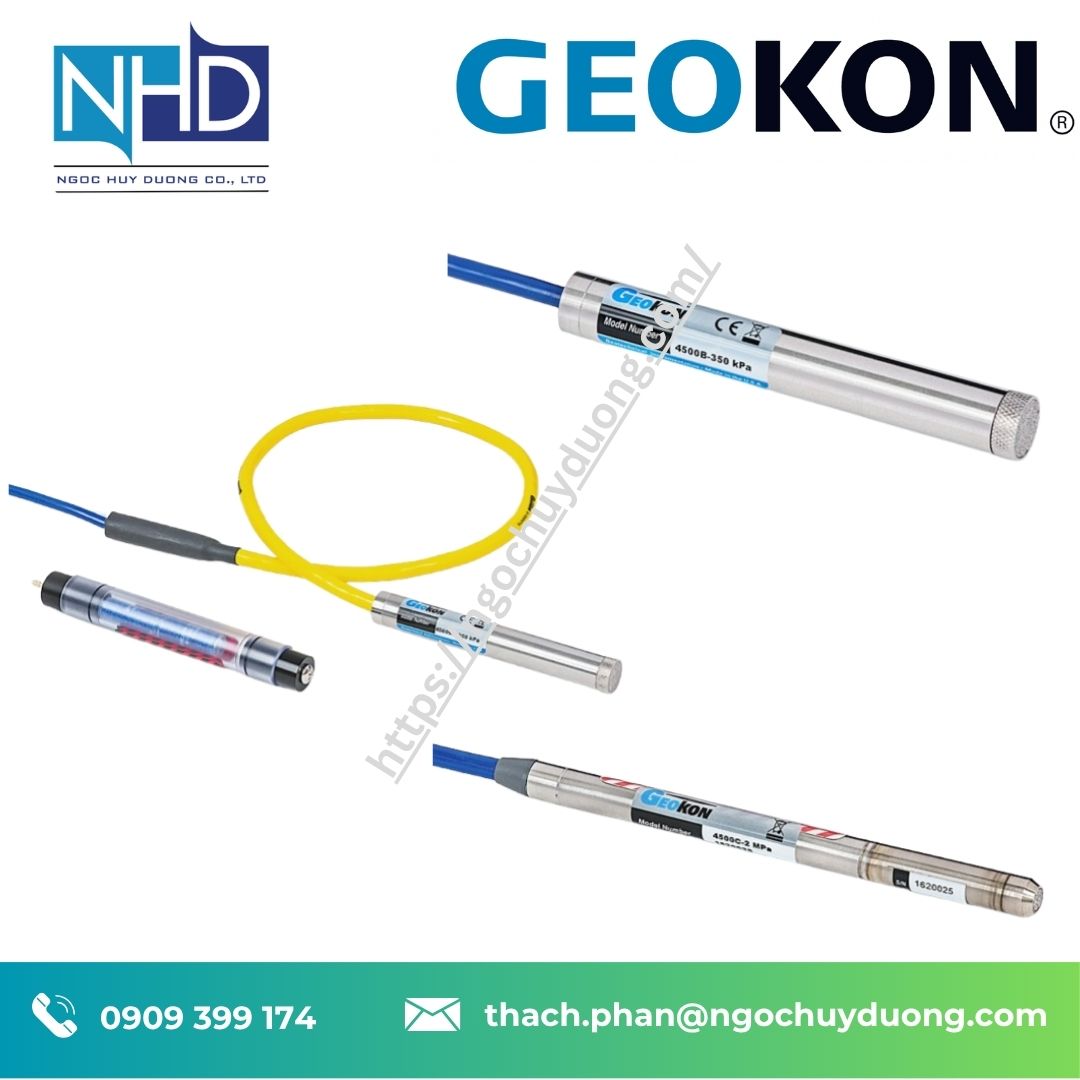

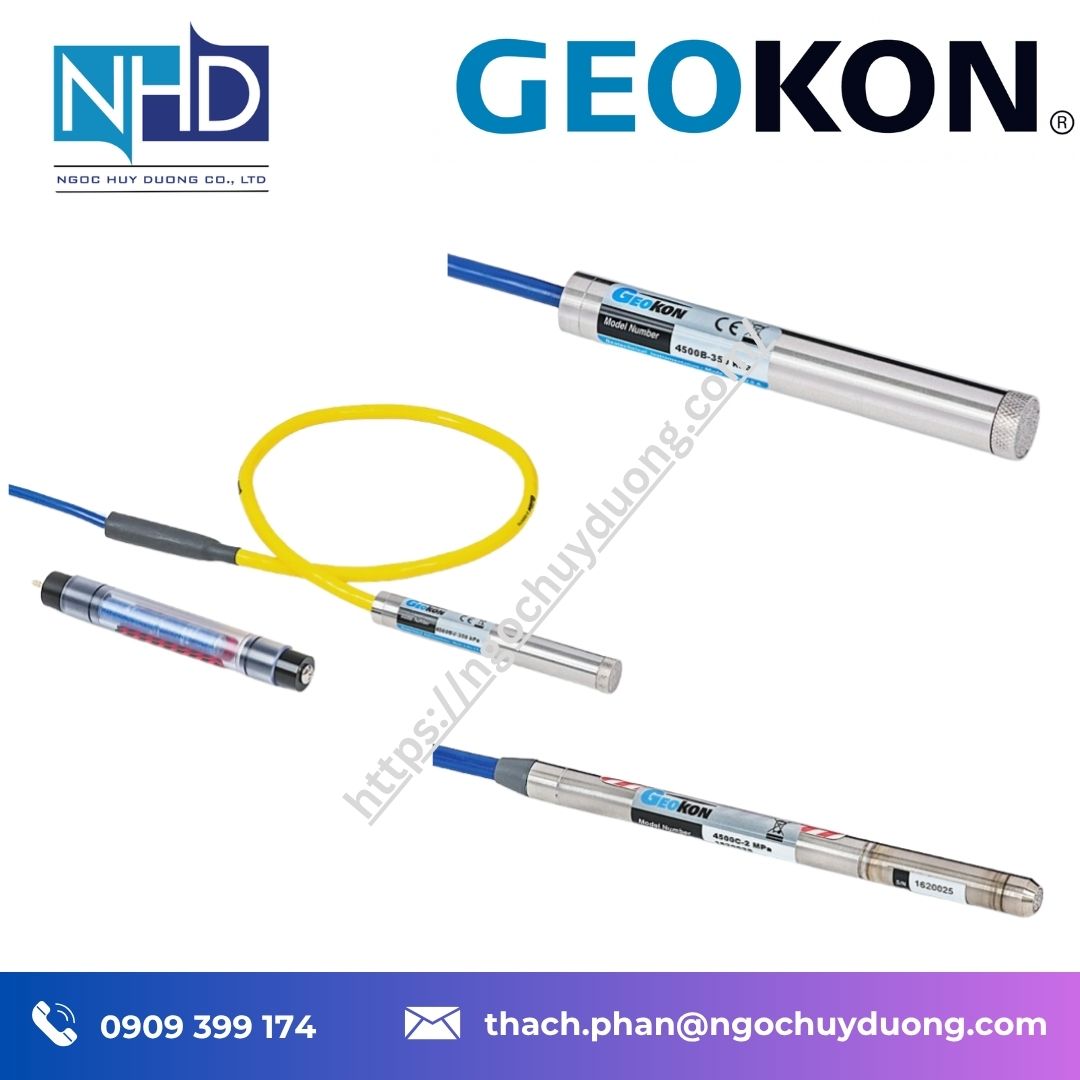

Cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON gồm các model 4500B, 4500BV và 4500C, sử dụng công nghệ dây rung để phục vụ quan trắc trong không gian lắp đặt hạn chế. Khi kết hợp với hệ thống thu thập dữ liệu tương thích, thiết bị hỗ trợ tự động hóa việc đo trong ống quan trắc đường kính nhỏ.
Theo thông tin của hãng, model 4500B phù hợp với ống 19 mm, trong khi model 4500C phù hợp với ống 12 mm. Khi lựa chọn, cần đối chiếu kích thước này với đường kính thông thủy thực tế và tình trạng của ống tại công trình.
Đối với hệ thống quan trắc hiện hữu, cấu hình cảm biến cần đáp ứng đồng thời ba yêu cầu: đủ không gian lắp đặt, phù hợp với áp suất dự kiến và tương thích với phương pháp thu thập dữ liệu.
GEOKON là nhà sản xuất thiết bị quan trắc địa kỹ thuật và kết cấu tại Lebanon, New Hampshire, Hoa Kỳ, được thành lập năm 1979. Công nghệ dây rung của hãng phục vụ các nhu cầu đo đạc dài hạn, với tín hiệu tần số có thể truyền qua cáp dài và ít chịu ảnh hưởng của biến đổi điện trở cáp.
Tham khảo: GEOKON 4500B, 4500C và giới thiệu GEOKON.
Tính năng nổi bật của GEOKON 4500B, 4500BV và 4500C
Các model đường kính nhỏ của dòng GEOKON 4500 có những đặc điểm sau:
Thiết kế nhỏ gọn: phục vụ vị trí bị giới hạn về đường kính lắp đặt.
Công nghệ dây rung: chuyển biến dạng của màng cảm biến thành thay đổi tần số để xác định áp suất.
Tích hợp thermistor: hỗ trợ ghi nhận nhiệt độ tại đầu đo.
Lựa chọn phiên bản thông khí: model 4500BV dành cho ứng dụng phù hợp với cấu hình này.
Hỗ trợ ghi dữ liệu tự động: khi kết nối với datalogger tương thích.
Khi lập phương án quan trắc, cần xác định dữ liệu sẽ được đọc thủ công theo đợt hay ghi tự động theo chu kỳ. Lựa chọn này ảnh hưởng đến bộ đọc, số kênh đo, nguồn điện và phương thức quản lý dữ liệu.
Nguyên lý hoạt động và cấu hình được trình bày trong datasheet GEOKON 4500 Series.
Thông số kỹ thuật cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON
Bảng dưới đây tổng hợp thông số của các model 4500B, 4500BV và 4500C theo tài liệu được dẫn:
| Thông số | 4500B | 4500BV | 4500C |
|---|---|---|---|
| Dải đo theo datasheet | 350, 700 kPa; 1, 2, 3 MPa | 350, 700 kPa; 2 MPa | 350, 700 kPa |
| Chiều dài × đường kính | 133 × 17,5 mm | 133 × 17,5 mm | 165 × 11 mm |
| Độ phân giải | 0,025% F.S. | 0,025% F.S. | 0,05% F.S. |
| Độ chính xác | ±0,1% F.S. | ±0,1% F.S. | ±0,1% F.S. |
| Độ phi tuyến tiêu chuẩn | <0,5% F.S. | <0,5% F.S. | <0,5% F.S. |
| Khả năng quá dải | 1,5 lần định mức | 1,5 lần định mức | 1,5 lần định mức |
| Dải nhiệt độ | −20 đến +80°C | −20 đến +80°C | −20 đến +80°C |
F.S. là toàn thang đo. Độ chính xác được xác lập trong điều kiện phòng thí nghiệm; cần đối chiếu thông số với cấu hình đặt hàng cụ thể.
Lưu ý về dải đo 4500BV: thông tin được dẫn từ trang sản phẩm gộp 4500B(V) với dải đến 3 MPa, trong khi datasheet liệt kê riêng model 4500BV như bảng trên. Vì vậy, cần xác nhận dải đo của model này trước khi đặt hàng.
Nguồn đối chiếu: trang sản phẩm GEOKON và datasheet dòng 4500.
Lựa chọn model GEOKON 4500B, 4500BV hay 4500C
Việc lựa chọn model cần dựa trên kích thước lắp đặt, dải áp suất và điều kiện thủy lực tại điểm đo.
| Model | Đặc điểm cần xem xét |
|---|---|
| 4500B | Đường kính đầu đo 17,5 mm; có nhiều lựa chọn dải áp suất |
| 4500BV | Phiên bản thông khí; cần kiểm tra điều kiện sử dụng và bảo vệ đường thông khí |
| 4500C | Đường kính đầu đo 11 mm; phù hợp với không gian lắp đặt hẹp hơn |
Đường kính đầu đo nhỏ hơn chưa đủ để kết luận thiết bị phù hợp. Cần kiểm tra thêm chiều dài cảm biến, các đoạn nối, độ thẳng của ống và khả năng thả hoặc thu hồi thiết bị.
Ngoài áp suất lớn nhất dự kiến, hồ sơ kỹ thuật nên nêu rõ mức biến thiên nhỏ nhất cần theo dõi. Thông tin này giúp đánh giá dải đo và độ phân giải phù hợp với mục tiêu quan trắc.
Vật liệu và điều kiện lắp đặt của cảm biến GEOKON đường kính nhỏ
Theo tài liệu dòng 4500, cảm biến có kết cấu thép không gỉ và bộ lọc tiêu chuẩn bằng thép không gỉ thiêu kết. Thông tin vật liệu cần được đối chiếu với phiên bản và cấu hình cụ thể trong datasheet GEOKON.
Khi sử dụng trong nước có tính ăn mòn, yêu cầu kỹ thuật nên mô tả:
Thành phần môi chất.
Nhiệt độ làm việc.
Thời gian tiếp xúc dự kiến.
Điều kiện lắp đặt và bảo dưỡng.
Đối với ống quan trắc hiện hữu, cần kiểm tra đường kính thông thủy nhỏ nhất, các mối nối, độ thẳng và tình trạng bám cặn. Khoảng hở thực tế phải đáp ứng phương án thả, định vị và thu hồi cảm biến của dự án.
Khả năng kết nối và tự động hóa hệ thống quan trắc
GEOKON liệt kê các lựa chọn bộ đọc cầm tay, máy phân tích dây rung và datalogger tương thích trên trang sản phẩm 4500B, 4500C.
Trước khi tích hợp thiết bị vào hệ thống hiện hữu, cần đối chiếu:
Khả năng tiếp nhận tín hiệu của bộ đọc hoặc datalogger.
Sơ đồ đấu dây, đầu nối và chiều dài cáp.
Phương pháp nhập hệ số hiệu chuẩn theo số serial.
Số lượng kênh đo còn trống.
Chu kỳ ghi và yêu cầu lưu trữ dữ liệu.
Yêu cầu truyền dữ liệu và cảnh báo.
Khi chuyển từ đọc thủ công sang ghi tự động, cần xác định thêm nguồn điện và phương thức truy cập dữ liệu tại công trình.
Nếu thay thế cảm biến khác thương hiệu, cần đánh giá cả phần cứng và phương pháp xử lý số đọc. Việc cùng sử dụng công nghệ dây rung chưa đủ để xác nhận khả năng thay thế trực tiếp.
Ứng dụng cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON
Cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON phù hợp với các phương án quan trắc cần đầu đo nhỏ gọn, đặc biệt khi tận dụng hệ thống ống hiện hữu hoặc nâng cấp cách thu thập dữ liệu.
| Tình huống dự án | Thông tin cần chuẩn bị |
|---|---|
| Lắp đầu đo trong ống hiện hữu | Kích thước thông thủy, chiều sâu và tình trạng ống |
| Chuyển từ đọc thủ công sang ghi tự động | Chu kỳ đo, số điểm, nguồn điện và cách truyền dữ liệu |
| Thay cảm biến cũ | Model, dải đo, bộ đọc và sơ đồ đấu dây |
| Mở rộng mạng quan trắc | Số kênh, tuyến cáp, quy ước đặt tên và lưu dữ liệu |
Khảo sát hiện trạng là bước cần thiết trước khi lựa chọn thiết bị. Một cấu hình đáp ứng đúng dải áp suất vẫn cần được kiểm tra về khả năng lắp đặt và kết nối với hệ thống thu thập dữ liệu.
Lưu ý khi sử dụng phiên bản thông khí GEOKON 4500BV
Theo hướng dẫn dòng 4500, cảm biến thông khí phù hợp hơn với quan trắc mực nước trong giếng hoặc ống thông trực tiếp với khí quyển. Loại này thông thường không được dùng để đo áp lực nước lỗ rỗng khi chôn trong đất.
Đường thông khí cần được bảo vệ khỏi ẩm, đồng thời bộ hút ẩm cần được kiểm tra và bảo dưỡng theo hướng dẫn của hãng.
Vì vậy, yêu cầu lựa chọn 4500BV cần mô tả rõ điều kiện thủy lực tại vị trí đo, bên cạnh áp suất và kích thước lắp đặt.
Tham khảo: hướng dẫn sử dụng GEOKON 4500.
Tư vấn và báo giá cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON
Quý khách có nhu cầu tìm hiểu cảm biến áp lực nước lỗ rỗng đường kính nhỏ GEOKON có thể gửi yêu cầu đến CÔNG TY TNHH NGỌC HUY DƯƠNG kèm bảng thông số dự án.
Để thuận tiện cho việc đối chiếu cấu hình và lập báo giá, nên cung cấp:
Model dự kiến: 4500B, 4500BV hoặc 4500C.
Số lượng cảm biến.
Dải áp suất yêu cầu.
Kích thước và chiều sâu ống quan trắc.
Chiều dài cáp.
Model bộ đọc hoặc datalogger.
Yêu cầu ghi, lưu trữ và truyền dữ liệu.
Thời gian cần hàng.
Các yêu cầu về CO/CQ, hồ sơ hiệu chuẩn, bảo hành và hỗ trợ kỹ thuật cần được thống nhất trong báo giá hoặc hợp đồng.
Câu hỏi thường gặp về GEOKON 4500B, 4500BV và 4500C
Nên chọn GEOKON 4500B hay 4500C?
Cần đối chiếu kích thước lắp đặt và yêu cầu đo với bảng thông số. Model 4500C có đường kính nhỏ hơn, nhưng vẫn cần kiểm tra chiều dài đầu đo, các đoạn nối và tình trạng ống trước khi lựa chọn.
Có nên chọn dải áp suất lớn nhất để dự phòng?
Cần cân đối dự phòng áp suất với mức biến thiên muốn theo dõi. Do một số thông số được biểu diễn theo phần trăm toàn thang, lựa chọn dải đo cần gắn với yêu cầu dữ liệu cụ thể của dự án.
Khi nào nên xem xét phiên bản thông khí 4500BV?
Có thể xem xét 4500BV khi quan trắc mực nước trong giếng hoặc ống thông trực tiếp với khí quyển, phù hợp với hướng dẫn của hãng. Cần kiểm tra điều kiện thủy lực và phương án bảo vệ đường thông khí trước khi lựa chọn.
Có thể sử dụng lại datalogger đang có không?
Cần cung cấp model và cấu hình đầu vào của datalogger để kiểm tra tương thích. Đồng thời, cần xác nhận số kênh còn trống, sơ đồ đấu dây và phương pháp nhập hệ số hiệu chuẩn của cảm biến.
Khi vận hành cần theo dõi thêm những yếu tố nào?
Ngoài số đọc cảm biến, GEOKON đề nghị ghi nhận các yếu tố có thể ảnh hưởng kết quả như mưa, nhiệt độ, áp suất khí quyển và hoạt động thi công gần điểm đo. Các thông tin này hỗ trợ đánh giá biến động dữ liệu.
Tham khảo: hướng dẫn vận hành GEOKON 4500.
Cần chuẩn bị gì để đặt hàng đúng cấu hình?
Nên chuẩn bị bảng yêu cầu kỹ thuật, bản vẽ hoặc mô tả vị trí lắp đặt, dải đo, chiều dài cáp và thông tin bộ thu thập dữ liệu. Với hệ thống ống hiện hữu, cần bổ sung kích thước thông thủy và tình trạng thực tế của ống.
