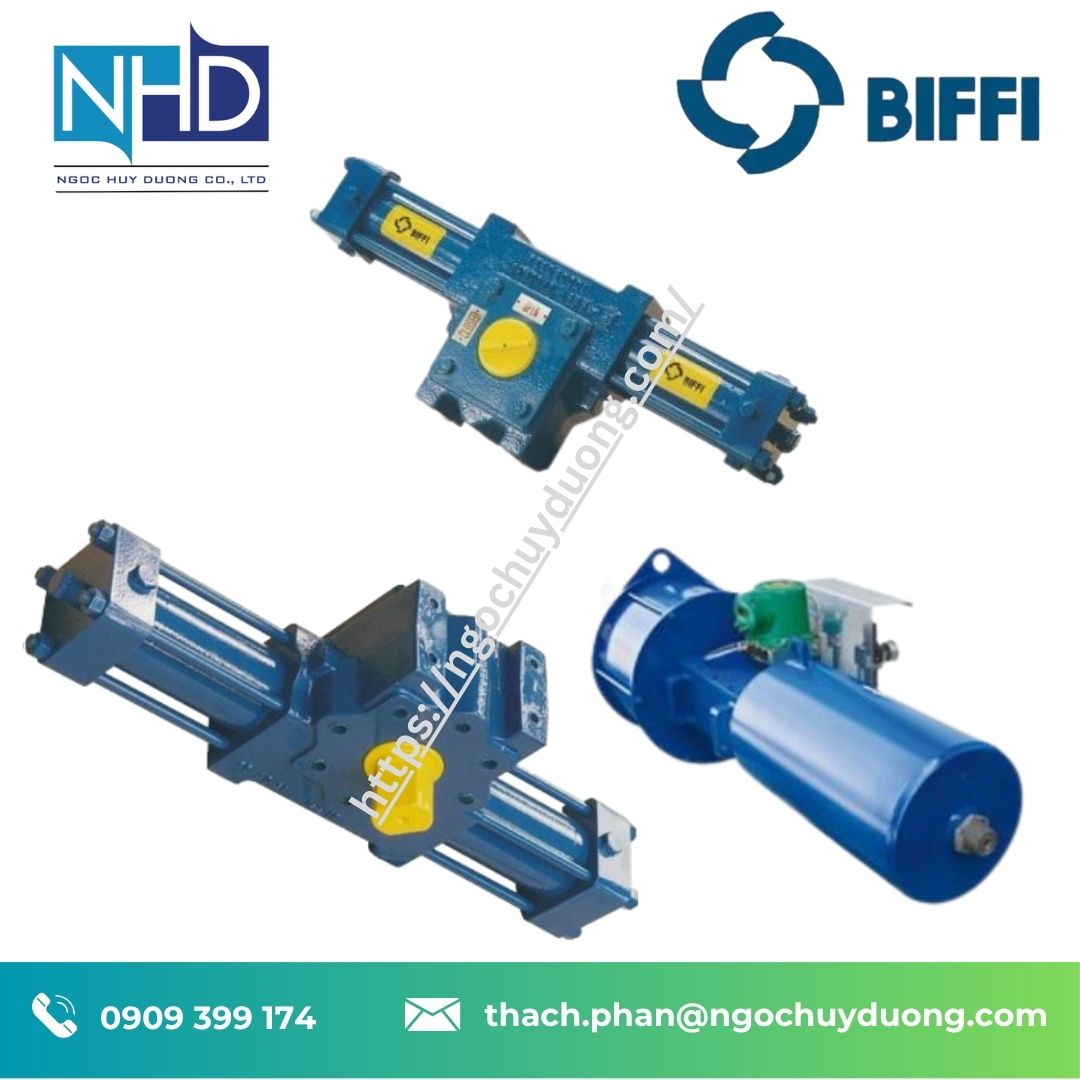

Biffi RPHD RPHS – Bộ truyền động khí nén Rack & Pinion ghép song song cho van công nghiệp

Biffi RPHD RPHS là dòng bộ truyền động khí nén sử dụng cơ cấu Rack & Pinion dạng ghép song song (RPH affiancato), được thiết kế nhằm tăng mô-men xoắn đầu ra trong khi vẫn duy trì kích thước gọn hơn so với việc sử dụng một actuator đơn có kích thước lớn hơn.

Dòng sản phẩm này được phát triển để điều khiển các loại van quay 90° như:

• Van bi.
• Van bướm.
• Van plug.
• Damper công nghiệp.

Biffi RPHD RPHS gồm hai phiên bản chính:

• Biffi RPHD – phiên bản tác động kép (Double Acting).
• Biffi RPHS – phiên bản hồi lò xo (Spring Return).

Điểm đặc biệt của cấu hình này là hai cụm actuator RPH được bố trí song song, tạo ra khả năng tăng mô-men xoắn nhưng vẫn giữ được ưu điểm của cơ cấu Rack & Pinion:

• Kết cấu nhỏ gọn.
• Chuyển động ổn định.
• Dễ tích hợp hệ thống điều khiển.
• Phù hợp nhiều ứng dụng van tự động.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Tổng quan về Biffi RPHD RPHS

Biffi RPHD RPHS là dòng actuator khí nén dạng Rack & Pinion được thiết kế theo cấu hình RPH ghép song song.

Khác với dòng Biffi RPD RPS sử dụng một cụm truyền động Rack & Pinion thông thường, cấu hình RPHD/RPHS sử dụng hai cụm truyền động bố trí cạnh nhau để tạo ra mô-men lớn hơn.

Nguyên lý:

Khí nén cấp vào actuator

↓

Piston dịch chuyển

↓

Thanh răng chuyển động

↓

Bánh răng trung tâm quay

↓

Hai cơ cấu truyền động tạo lực cộng hưởng

↓

Trục đầu ra vận hành van

Thiết kế này giúp dòng sản phẩm phù hợp với những van yêu cầu mô-men cao nhưng không muốn sử dụng actuator có kích thước quá lớn.

Đặc điểm nổi bật của Biffi RPHD RPHS

Các ưu điểm chính:

• Cấu hình Rack & Pinion ghép song song.
• Tăng mô-men xoắn đầu ra.
• Thiết kế nhỏ gọn hơn so với một số giải pháp actuator lớn.
• Có phiên bản Double Acting.
• Có phiên bản Spring Return.
• Góc quay phù hợp van 90°.
• Dễ tích hợp phụ kiện điều khiển.
• Phù hợp hệ thống tự động hóa công nghiệp.

Dòng actuator này là lựa chọn trung gian giữa:

• Rack & Pinion nhỏ gọn.
• Actuator Scotch Yoke công suất lớn.

Cấu tạo của Biffi RPHD RPHS

Cấu tạo chính gồm:

• Hai cụm actuator RPH.
• Piston khí nén.
• Thanh răng.
• Bánh răng trung tâm.
• Trục đầu ra.
• Thân actuator.
• Gioăng làm kín.
• Bộ lò xo hồi đối với phiên bản RPHS.

Việc bố trí hai actuator song song giúp:

• Tăng lực quay.
• Phân bố tải tốt hơn.
• Duy trì kích thước hợp lý.
• Tăng khả năng đáp ứng với van có mô-men lớn.

Cơ cấu Rack & Pinion trên Biffi RPHD RPHS

Cơ cấu Rack & Pinion hoạt động dựa trên nguyên lý chuyển đổi:

Chuyển động thẳng

thành:

Chuyển động quay.

Trong đó:

• Piston tạo lực tuyến tính.
• Thanh răng truyền lực.
• Bánh răng biến đổi thành mô-men xoắn.

Ưu điểm của cơ cấu này:

• Độ chính xác cao.
• Chuyển động đồng đều.
• Phù hợp van quay nhanh.
• Kết cấu đơn giản.
• Dễ bảo trì.

Khi kết hợp hai cụm RPH, dòng actuator đạt mô-men lớn hơn so với cấu hình đơn.

Biffi RPHD Double Acting

Biffi RPHD là phiên bản tác động kép.

Nguồn khí nén được sử dụng cho cả hai chiều:

• Chiều mở van.
• Chiều đóng van.

Nguyên lý:

Cấp khí một phía:

→ piston di chuyển.

Thanh răng tác động bánh răng:

→ van quay theo chiều mở.

Cấp khí phía đối diện:

→ actuator quay ngược lại.

Ưu điểm:

• Điều khiển chủ động hai chiều.
• Mô-men ổn định.
• Phù hợp hệ thống vận hành liên tục.
• Không phụ thuộc lò xo hồi.

Ứng dụng:

• Van công nghiệp tự động.
• Dây chuyền sản xuất.
• Hệ thống xử lý chất lỏng.

Biffi RPHS Spring Return

Biffi RPHS sử dụng cơ cấu hồi lò xo.

Cấu hình này phù hợp khi hệ thống yêu cầu actuator tự động về vị trí an toàn khi mất khí.

Nguyên lý:

Khi có khí nén:

→ actuator thực hiện thao tác đóng/mở.

Khi mất khí:

→ lò xo đưa van về vị trí thiết kế.

Các chế độ:

• Fail Close.
• Fail Open.

Ứng dụng:

• Van an toàn.
• Hệ thống bảo vệ.
• Van cách ly khẩn cấp.

Mô-men xoắn của Biffi RPHD RPHS

Khi lựa chọn actuator, thông số quan trọng nhất là mô-men xoắn.

Cần xem xét:

• Break torque.
• Running torque.
• Seating torque.

Yêu cầu:

Mô-men actuator phải lớn hơn mô-men yêu cầu của van.

Các yếu tố ảnh hưởng:

• Kích thước van.
• Áp suất dòng chảy.
• Môi chất.
• Nhiệt độ.
• Ma sát cơ khí.
• Hệ số an toàn.

Không nên chọn actuator chỉ dựa trên DN van.

Ưu điểm của cấu hình RPH ghép song song

So với một actuator Rack & Pinion đơn, cấu hình ghép song song mang lại:

Mô-men cao hơn

Hai cụm truyền động cùng tác động lên cơ cấu đầu ra.

Kích thước tối ưu

Thay vì sử dụng một actuator đơn có kích thước lớn:

• Hai actuator nhỏ hơn được bố trí song song.
• Dễ bố trí trên van.
• Thuận tiện bảo trì.

Tính linh hoạt cao

Có thể sử dụng trong nhiều ứng dụng:

• Van bi.
• Van bướm.
• Van plug.

Ứng dụng Biffi RPHD RPHS cho van bi

Van bi là ứng dụng phổ biến của dòng actuator này.

Yêu cầu:

• Góc quay 90°.
• Mô-men đóng/mở phù hợp.
• Độ chính xác cao.

Dòng actuator ghép song song phù hợp với:

• Van bi công nghiệp.
• Van đường ống.
• Van cách ly.

Ứng dụng cho van bướm

Van bướm thường xuất hiện trong:

• Nhà máy nước.
• Hệ thống làm mát.
• Xử lý nước thải.
• HVAC công nghiệp.

Biffi RPHD RPHS giúp:

• Tăng mô-men đóng mở.
• Duy trì thiết kế nhỏ gọn.
• Dễ tích hợp điều khiển tự động.

Ứng dụng trong hệ thống khí nén công nghiệp

Dòng actuator này phù hợp với:

• Máy tự động.
• Dây chuyền sản xuất.
• Hệ thống xử lý vật liệu.
• Nhà máy chế biến.

Một hệ thống điển hình:

PLC

↓

Van điện từ

↓

Biffi RPHD/RPHS

↓

Van công nghiệp

Phụ kiện cho Biffi RPHD RPHS

Van điện từ điều khiển

Dùng để:

• Cấp khí.
• Đảo chiều.
• Xả khí.

Cần lựa chọn phù hợp:

• Điện áp.
• Lưu lượng.
• Áp suất.

Limit Switch Box

Chức năng:

• Báo vị trí mở.
• Báo vị trí đóng.
• Truyền tín hiệu về PLC.

Position Indicator

Giúp:

• Quan sát trạng thái van.
• Kiểm tra nhanh tại hiện trường.

Position Transmitter

Cho phép:

• Đọc vị trí van.
• Giám sát từ xa.
• Tích hợp SCADA.

So sánh Biffi RPHD RPHS và Biffi RPD RPS

So sánh Biffi RPHD RPHS và Biffi ALGA

So sánh Biffi RPHD RPHS và Biffi F01-3000

Cách lựa chọn Biffi RPHD RPHS

1. Xác định loại van

• Van bi.
• Van bướm.
• Van plug.

2. Xác định mô-men yêu cầu

Bao gồm:

• Break torque.
• Running torque.
• Safety factor.

3. Chọn cấu hình

• Biffi RPHD Double Acting.
• Biffi RPHS Spring Return.

4. Kiểm tra áp suất khí

Áp suất ảnh hưởng trực tiếp đến mô-men.

5. Chọn phụ kiện

• Solenoid valve.
• Limit switch.
• Feedback.

Những lỗi thường gặp khi chọn Biffi RPHD RPHS

Chọn actuator theo kích thước van

Không đủ chính xác.

Không tính mô-men phá kẹt

Có thể làm actuator không mở được van.

Nhầm RPHD/RPHS với RPD/RPS

Hai dòng có cấu hình truyền động khác nhau.

Không kiểm tra áp suất khí

Có thể giảm khả năng tạo lực.

Không xác định Fail Open/Fail Close

Ảnh hưởng an toàn hệ thống.

Bảo trì Biffi RPHD RPHS

Cần kiểm tra:

• Rò khí.
• Gioăng.
• Thanh răng.
• Bánh răng.
• Trục đầu ra.
• Lò xo.
• Van điện từ.

Dấu hiệu cần kiểm tra:

• Van quay chậm.
• Không đủ lực.
• Rò khí.
• Sai vị trí phản hồi.

Thông tin cần cung cấp khi báo giá Biffi RPHD RPHS

Để lựa chọn đúng:

Biffi RPHD RPHS

cần cung cấp:

• Model actuator.
• Loại van.
• Torque yêu cầu.
• Áp suất khí.
• Double Acting hoặc Spring Return.
• Phụ kiện cần kèm.
• Số lượng.

Nếu thay thế thiết bị cũ:

• Hình ảnh actuator.
• Nhãn model.
• Model van.
• Kích thước lắp đặt.

Tại sao nên chọn Biffi RPHD RPHS tại Ngọc Huy Dương?

Việc lựa chọn actuator cần đảm bảo sự tương thích giữa:

actuator + van + mô-men + áp suất khí + hệ điều khiển.

Ngọc Huy Dương hỗ trợ:

• Kiểm tra model.
• Tư vấn cấu hình.
• Đối chiếu thiết bị thay thế.
• Hỗ trợ giải pháp điều khiển van.

Liên hệ báo giá Biffi RPHD RPHS

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Khi yêu cầu báo giá:

Biffi RPHD RPHS

vui lòng cung cấp:

model actuator | loại van | mô-men yêu cầu | áp suất khí | số lượng.

Câu hỏi thường gặp về Biffi RPHD RPHS

1. Biffi RPHD RPHS là dòng actuator gì?

Đây là dòng actuator khí nén Rack & Pinion dạng ghép song song để tăng mô-men đầu ra.

2. Biffi RPHD và RPHS khác nhau thế nào?

• Biffi RPHD: tác động kép.
• Biffi RPHS: hồi lò xo.

3. Vì sao cần cấu hình RPH ghép song song?

Để tăng mô-men xoắn nhưng vẫn duy trì thiết kế nhỏ gọn.

4. Biffi RPHD RPHS dùng cho van nào?

Phù hợp van bi, van bướm, van plug và các van quay 90°.

5. Cần thông tin gì để chọn đúng actuator?

Cần:

model actuator + loại van + mô-men + áp suất khí + yêu cầu vận hành.
