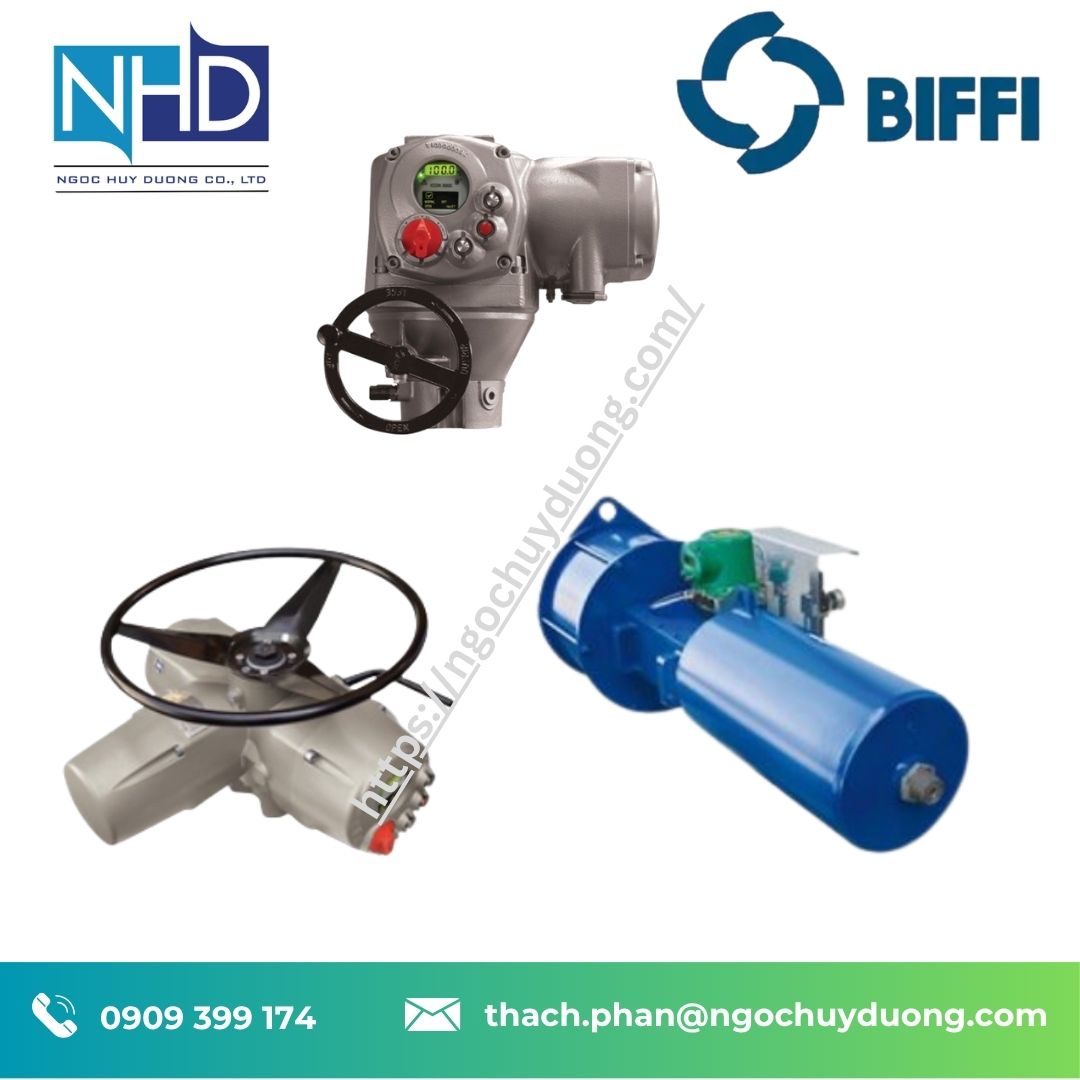

Bộ truyền động khí nén Biffi F01-3000 – Actuator Scotch Yoke mô-men xoắn cao cho van công nghiệp

Bộ truyền động khí nén Biffi F01-3000 là dòng actuator khí nén kiểu Scotch Yoke được thiết kế để điều khiển các loại van quay 90° trong hệ thống công nghiệp như van bi, van bướm, van plug và các thiết bị đóng mở dạng quay.

Dòng Biffi F01-3000 được phát triển cho những ứng dụng yêu cầu:

• Mô-men xoắn cao.
• Độ tin cậy trong môi trường công nghiệp.
• Khả năng vận hành liên tục.
• Kích thước tối ưu so với yêu cầu lực.
• Khả năng tích hợp với hệ thống điều khiển tự động.

Nhờ cơ cấu Scotch Yoke, Bộ truyền động khí nén Biffi F01-3000 tạo ra đặc tính mô-men phù hợp với nhiều loại van công nghiệp có mô-men phá kẹt ban đầu lớn.

Ứng dụng phổ biến:

• Dầu khí.
• Hóa dầu.
• Nhà máy điện.
• Xử lý nước.
• Công nghiệp hóa chất.
• Hệ thống đường ống công nghiệp.
• Nhà máy sản xuất tự động.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Bộ truyền động khí nén Biffi F01-3000 là gì?

Bộ truyền động khí nén Biffi F01-3000 là thiết bị chuyển đổi năng lượng khí nén thành chuyển động quay để vận hành van.

Khác với actuator tuyến tính, Biffi F01-3000 tạo ra chuyển động quay với góc vận hành phổ biến:

90°

phù hợp với các loại van:

• Van bi.
• Van bướm.
• Van plug.
• Van xoay công nghiệp.

Nguyên lý:

Khí nén cấp vào actuator

↓

Piston dịch chuyển

↓

Cơ cấu Scotch Yoke chuyển đổi lực tuyến tính thành mô-men xoắn

↓

Trục actuator quay

↓

Van đóng hoặc mở

Thiết kế này giúp Biffi F01-3000 tạo mô-men lớn ở những vùng góc quay quan trọng của van.

Đặc điểm nổi bật của Biffi F01-3000

Các đặc điểm chính của Biffi F01-3000:

• Actuator khí nén kiểu Scotch Yoke.
• Dùng cho van quay 90°.
• Có phiên bản tác động kép.
• Có phiên bản hồi lò xo.
• Mô-men xoắn cao.
• Thiết kế công nghiệp chắc chắn.
• Phù hợp hệ thống điều khiển tự động.
• Có thể tích hợp nhiều phụ kiện điều khiển.

Dòng sản phẩm này hướng tới các ứng dụng mà actuator cần đảm bảo:

• Đóng mở van đáng tin cậy.
• Hoạt động trong thời gian dài.
• Duy trì hiệu suất trong môi trường khắc nghiệt.

Cấu tạo của Bộ truyền động khí nén Biffi F01-3000

Các thành phần chính gồm:

• Thân actuator.
• Piston truyền động.
• Trục quay.
• Cơ cấu Scotch Yoke.
• Thanh dẫn hướng.
• Bộ gioăng làm kín.
• Lò xo hồi (đối với phiên bản Spring Return).
• Nắp actuator.

Thiết kế Scotch Yoke giúp lực truyền từ piston sang trục quay hiệu quả hơn so với một số cơ cấu truyền động khác.

Cơ cấu Scotch Yoke trên Biffi F01-3000

Điểm quan trọng nhất của Bộ truyền động khí nén Biffi F01-3000 là cơ cấu Scotch Yoke.

Cơ cấu này biến đổi:

Chuyển động thẳng của piston

thành:

Chuyển động quay của trục actuator.

Ưu điểm:

• Tạo mô-men lớn tại góc mở đầu.
• Phù hợp van có lực ma sát ban đầu cao.
• Giảm kích thước actuator khi cần lực lớn.
• Hoạt động ổn định với van công nghiệp.

Đặc tính này đặc biệt phù hợp với:

• Van bi áp suất cao.
• Van bướm lớn.
• Van plug.
• Van cách ly trong đường ống.

Các phiên bản của Biffi F01-3000

Biffi F01-3000 Double Acting

Phiên bản Double Acting sử dụng khí nén cho cả hai chiều chuyển động.

Nguyên lý:

• Cấp khí một phía → actuator quay theo chiều mở.
• Cấp khí phía còn lại → actuator quay theo chiều đóng.

Ưu điểm:

• Mô-men xoắn hai chiều ổn định.
• Điều khiển chính xác.
• Phù hợp hệ thống có nguồn khí liên tục.
• Không cần bộ lò xo hồi.

Ứng dụng:

• Van vận hành thường xuyên.
• Hệ thống điều khiển tự động.
• Dây chuyền sản xuất liên tục.

Biffi F01-3000 Spring Return

Phiên bản Spring Return sử dụng:

• Khí nén cho một chiều.
• Lò xo cho chiều còn lại.

Khi mất nguồn khí:

• Lò xo đưa van về vị trí an toàn.

Các cấu hình thường gặp:

• Fail Close.
• Fail Open.

Ưu điểm:

• Tăng độ an toàn hệ thống.
• Phù hợp van khẩn cấp.
• Dùng trong hệ thống cần trạng thái mặc định.

Ứng dụng:

• Dầu khí.
• Hóa chất.
• Hệ thống bảo vệ quá trình.
• Van ESD.

Mô-men xoắn của Biffi F01-3000

Thông số quan trọng nhất khi chọn Bộ truyền động khí nén Biffi F01-3000 là mô-men xoắn.

Actuator phải đáp ứng:

Mô-men actuator ≥ mô-men yêu cầu của van

Các yếu tố ảnh hưởng:

• Kích thước van.
• Áp suất đường ống.
• Loại môi chất.
• Ma sát ghế van.
• Nhiệt độ.
• Điều kiện vận hành.

Không nên chọn actuator chỉ dựa trên:

• DN van.
• Kích thước đường ống.

Hai van cùng DN có thể yêu cầu mô-men khác nhau.

Ứng dụng Biffi F01-3000 cho van bi

Van bi là ứng dụng phổ biến của Biffi F01-3000.

Van bi yêu cầu:

• Mô-men mở ban đầu cao.
• Góc quay 90°.
• Đóng/mở nhanh.

Cơ cấu Scotch Yoke giúp actuator đáp ứng tốt yêu cầu mô-men tại thời điểm phá kẹt van.

Ứng dụng:

• Đường ống dầu.
• Khí tự nhiên.
• Hóa chất.
• Nước công nghiệp.

Ứng dụng Biffi F01-3000 cho van bướm

Van bướm thường được sử dụng trong hệ thống lưu lượng lớn.

Bộ truyền động cần đảm bảo:

• Lực quay đủ lớn.
• Chuyển động ổn định.
• Hoạt động lâu dài.

Bộ truyền động khí nén Biffi F01-3000 phù hợp với:

• Hệ thống nước.
• Nhà máy điện.
• Xử lý nước thải.
• HVAC công nghiệp.

Ứng dụng trong ngành dầu khí

Trong ngành dầu khí, actuator cần đáp ứng:

• Độ tin cậy cao.
• Chu kỳ hoạt động dài.
• Khả năng vận hành trong môi trường khắc nghiệt.
• Khả năng tích hợp hệ thống điều khiển.

Biffi F01-3000 có thể kết hợp:

• Van điện từ.
• Công tắc giới hạn.
• Bộ phản hồi vị trí.
• Bộ định vị.

Ứng dụng trong nhà máy hóa chất

Các hệ thống hóa chất thường yêu cầu:

• Đóng mở chính xác.
• Kiểm soát dòng chảy.
• Đảm bảo an toàn vận hành.

Biffi F01-3000 có thể sử dụng cho:

• Van cách ly.
• Van cấp liệu.
• Van xả.
• Van điều khiển.

Hệ thống điều khiển Biffi F01-3000

Một hệ thống điển hình:

PLC/DCS

↓

Van điện từ khí nén

↓

Biffi F01-3000

↓

Van công nghiệp

↓

Quá trình sản xuất

PLC gửi tín hiệu.

Van điện từ điều khiển dòng khí.

Actuator tạo chuyển động quay.

Van thực hiện thao tác đóng/mở.

Phụ kiện cho Biffi F01-3000

Để hoàn thiện hệ thống actuator, có thể tích hợp:

Van điện từ điều khiển khí

Chức năng:

• Cấp khí mở actuator.
• Cấp khí đóng actuator.
• Xả khí.

Cần lựa chọn phù hợp:

• Điện áp.
• Lưu lượng.
• Áp suất.

Công tắc giới hạn

Dùng để:

• Xác định vị trí mở.
• Xác định vị trí đóng.
• Gửi tín hiệu về PLC.

Bộ phản hồi vị trí

Cho phép giám sát:

• Góc quay.
• Trạng thái van.
• Vị trí thực tế.

Bộ định vị

Dùng khi cần:

• Điều chỉnh góc mở.
• Điều khiển lưu lượng.
• Điều khiển quá trình liên tục.

So sánh Biffi F01-3000 và actuator Rack & Pinion

Cách chọn Bộ truyền động khí nén Biffi F01-3000

Bước 1: Xác định loại van

• Van bi.
• Van bướm.
• Van plug.
• Damper.

Bước 2: Xác định mô-men yêu cầu

Cần biết:

• Break torque.
• Running torque.
• End torque.

Bước 3: Chọn kiểu actuator

• Double Acting.
• Spring Return.

Bước 4: Xác định áp suất khí

Áp suất ảnh hưởng trực tiếp đến lực actuator.

Bước 5: Kiểm tra môi trường

Bao gồm:

• Nhiệt độ.
• Độ ẩm.
• Bụi.
• Môi trường ăn mòn.

Bước 6: Chọn phụ kiện

• Solenoid valve.
• Limit switch.
• Position indicator.
• Positioner.

Những lỗi thường gặp khi chọn Biffi F01-3000

Chọn actuator theo DN van

Không chính xác.

Cần chọn theo mô-men.

Không tính hệ số an toàn

Có thể gây thiếu lực đóng/mở.

Không phân biệt Double Acting và Spring Return

Có thể ảnh hưởng yêu cầu an toàn.

Không kiểm tra áp suất khí

Mô-men actuator phụ thuộc áp suất cấp.

Không kiểm tra môi trường

Có thể chọn sai phiên bản.

Bảo trì Bộ truyền động khí nén Biffi F01-3000

Cần kiểm tra:

• Rò khí.
• Gioăng.
• Trục quay.
• Bulong.
• Lò xo.
• Van điện từ.
• Phản hồi vị trí.

Dấu hiệu cần bảo trì:

• Van quay chậm.
• Không đủ mô-men.
• Rò khí.
• Sai tín hiệu vị trí.
• Không đạt hành trình.

Thông tin cần cung cấp khi báo giá Biffi F01-3000

Để lựa chọn đúng:

Bộ truyền động khí nén Biffi F01-3000

cần cung cấp:

• Model actuator.
• Loại van.
• Kích thước van.
• Mô-men yêu cầu.
• Áp suất khí.
• Double Acting hoặc Spring Return.
• Nhiệt độ.
• Môi trường.
• Phụ kiện đi kèm.

Nếu thay thế thiết bị cũ:

• Hình ảnh actuator.
• Nhãn model.
• Kích thước lắp.
• Model van.

Tại sao nên mua Bộ truyền động khí nén Biffi F01-3000 tại Ngọc Huy Dương?

Lựa chọn actuator chính xác cần đánh giá:

mô-men van + áp suất khí + kiểu tác động + môi trường + phụ kiện điều khiển.

Ngọc Huy Dương hỗ trợ:

• Kiểm tra model.
• Đối chiếu actuator thay thế.
• Tư vấn cấu hình.
• Hỗ trợ giải pháp điều khiển van hoàn chỉnh.

Liên hệ báo giá Bộ truyền động khí nén Biffi F01-3000

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Khi yêu cầu báo giá:

Bộ truyền động khí nén Biffi F01-3000

vui lòng cung cấp:

model actuator | loại van | mô-men yêu cầu | áp suất khí | số lượng.

Câu hỏi thường gặp về Bộ truyền động khí nén Biffi F01-3000

1. Bộ truyền động khí nén Biffi F01-3000 dùng cho loại van nào?

Dùng cho các van quay 90° như van bi, van bướm, van plug và damper.

2. Biffi F01-3000 sử dụng cơ cấu gì?

Sử dụng cơ cấu Scotch Yoke để chuyển lực piston thành mô-men quay.

3. Biffi F01-3000 có những phiên bản nào?

Có:

• Double Acting.
• Spring Return.

4. Làm sao chọn đúng Biffi F01-3000?

Cần dựa trên:

• Mô-men van.
• Áp suất khí.
• Kiểu van.
• Điều kiện vận hành.

5. Biffi F01-3000 có tích hợp PLC được không?

Có thể kết hợp với van điện từ, công tắc giới hạn, feedback và bộ định vị để kết nối PLC/DCS.

6. Cần thông tin gì để báo giá Biffi F01-3000?

Cần:Bộ truyền động khí nén Biffi F01-3000

model actuator + loại van + mô-men + áp suất khí + yêu cầu điều khiển.
