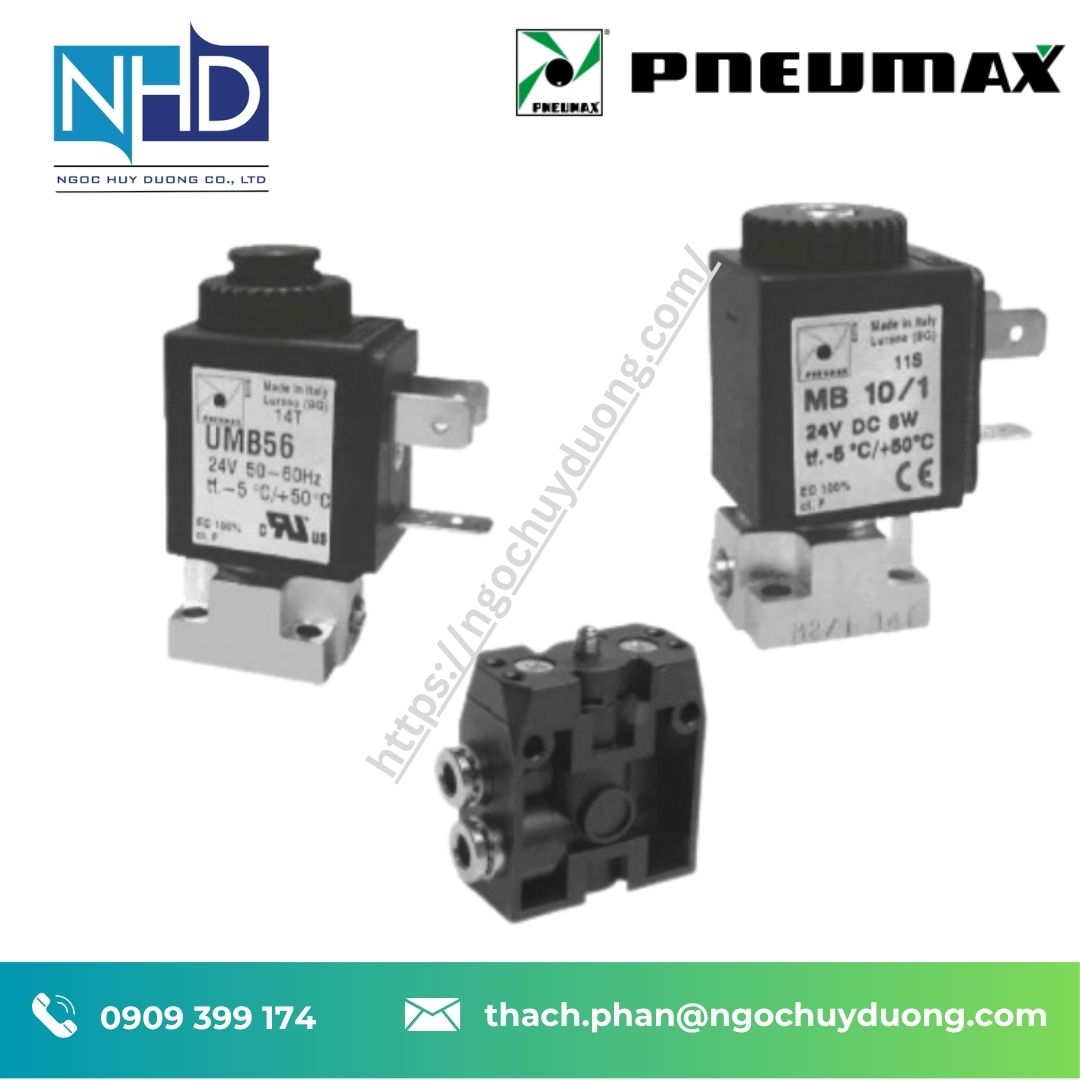

Bộ tác động cơ khí Pneumax Series M – M2, M2/1, MM7, G1/8″, M5 và đầu nối Ø4

Bộ tác động cơ khí Pneumax Series M là nhóm cơ cấu dùng cho các van điện từ thu nhỏ trong hệ thống phân phối khí nén Pneumax. Đây là dòng sản phẩm cần được hiểu chính xác về chức năng: Pneumax xếp Series M trong nhóm van tác động trực tiếp, nhưng các mã cơ bản như Pneumax M2, Pneumax M2/1, Pneumax MM7 và Pneumax 305.M1/Pneumax 355.M1/Pneumax 345.M1 được catalogue mô tả là cơ cấu tác động cơ khí dành cho van điện từ thu nhỏ.

Vì vậy, khi tìm phụ tùng thay thế, không nên chỉ yêu cầu “Pneumax Series M” mà cần xác định rõ cơ cấu thường đóng hay thường mở, kiểu cấp khí, loại đầu nối và mã đầy đủ của thiết bị.

Các mã nổi bật trong Bộ tác động cơ khí Pneumax Series M gồm:

• Pneumax M2 – cấu hình thường đóng.
• Pneumax M2/1 – cấu hình thường mở, cấp khí qua phần lõi cố định.
• Pneumax MM7 – cấu hình thường mở, cấp khí qua đế.
• Pneumax 305.M1 – kết nối G1/8″.
• Pneumax 355.M1 – kết nối M5.
• Pneumax 345.M1 – đầu nối nhanh dùng ống Ø4 mm.
• Các biến thể thường mở và phiên bản dùng cuộn điện tương ứng.

CÔNG TY TNHH NGỌC HUY DƯƠNG
Website: www.ngochuyduong.com
Điện thoại: 0909 527562
Email: khoiphong@ngochuyduong.com

Bộ tác động cơ khí Pneumax Series M là gì?

Bộ tác động cơ khí Pneumax Series M là thành phần cơ khí tạo nên phần đóng mở trực tiếp của van điện từ thu nhỏ Pneumax.

Trong cấu trúc một van điện từ tác động trực tiếp, có thể hình dung các thành phần chính:

cuộn điện → mạch từ/phần ứng → cơ cấu Pneumax Series M → đường khí.

Khi lắp cuộn điện phù hợp và cấp điện, từ trường làm phần ứng dịch chuyển, từ đó thay đổi trạng thái các đường khí.

Vì cơ cấu đóng mở được tác động trực tiếp nên Series M có mối liên hệ chặt chẽ với các cuộn điện Pneumax đã trình bày trong nhóm sản phẩm cuộn điện.

Catalogue Pneumax xếp Series M sau:

Pneumax Series 300 → Cuộn điện Pneumax → Pneumax Series M

trong nhóm sản phẩm phân phối khí.

Series M chủ yếu sử dụng chức năng 3/2

Các tài liệu của Pneumax xác định những cấu hình cơ khí Series M tiêu biểu sử dụng chức năng:

3 cửa – 2 vị trí.

Cấu hình 3/2 có:

• Một cửa cấp.
• Một cửa làm việc.
• Một cửa xả.
• Hai trạng thái chuyển mạch.

Đây là dạng đặc biệt phù hợp để tạo:

• Tín hiệu khí điều khiển.
• Điều khiển pilot cho van lớn hơn.
• Cấp/xả một đường khí.
• Điều khiển xi lanh tác động đơn nhỏ.
• Đóng/mở tín hiệu chân không hoặc khí trong cấu hình phù hợp.

Pneumax công bố Pneumax M2, Pneumax M2/1 và Pneumax MM7 trong các cấu hình 3/2 tương ứng.

Pneumax M2 – cơ cấu thường đóng

Pneumax M2 là một trong những mã quan trọng nhất của Bộ tác động cơ khí Pneumax Series M.

Catalogue thể hiện:

Pneumax M2 – thường đóng

và mô tả đây là:

cơ cấu tác động cơ khí cho van điện từ thu nhỏ.

Ở trạng thái không được kích hoạt, cấu hình thường đóng giữ đường khí chính ở trạng thái đóng theo sơ đồ của van.

Khi cơ cấu điện từ được kích hoạt:

phần ứng dịch chuyển → đường khí thay đổi trạng thái.

Pneumax M2 phù hợp khi thiết kế yêu cầu trạng thái mặc định không cấp khí khi mất điện.

Pneumax M2 thường đóng có ý nghĩa gì?

“Thường đóng” mô tả trạng thái của van khi cuộn điện không được cấp nguồn.

Trong một ứng dụng điển hình:

mất điện → đường cấp bị đóng

có điện → đường khí được mở/chuyển trạng thái.

Điều này có thể phù hợp với:

• Mạch chỉ cần khí khi có lệnh.
• Van pilot.
• Hệ thống thổi khí theo chu kỳ.
• Điều khiển xi lanh nhỏ.
• Hệ thống yêu cầu ngắt tín hiệu khí khi mất nguồn.

Tuy nhiên trạng thái an toàn của toàn bộ máy phải được đánh giá ở cấp hệ thống, không nên chỉ dựa vào việc van là thường đóng.

Pneumax M2/1 – cơ cấu thường mở

Pneumax M2/1 là biến thể thường mở của Series M.

Catalogue Pneumax mô tả Pneumax M2/1 là:

• Cơ cấu tác động cơ khí cho van điện từ thu nhỏ.
• Chức năng 3/2.
• Thường mở.
• Cấp khí qua phần lõi cố định trong cấu hình catalogue tương ứng.

Ở trạng thái không cấp điện, đường khí ở trạng thái mở theo sơ đồ của van.

Khi kích hoạt cuộn điện, cơ cấu chuyển sang trạng thái còn lại.

Pneumax M2 và Pneumax M2/1 không nên được xem là hai mã thay thế lẫn nhau, vì trạng thái mặc định của chúng khác nhau.

Pneumax MM7 – thường mở, cấp khí qua đế

Một cấu hình khác là:

Pneumax MM7.

Catalogue xác định Pneumax MM7 là:

• Cấu hình thường mở.
• Cơ cấu cho van điện từ thu nhỏ.
• Chức năng 3/2.
• Nguồn khí được bố trí qua đế trong cấu hình tương ứng.

Đây là điểm quan trọng khi so sánh:

Pneumax M2/1

với:

Pneumax MM7.

Cả hai đều có thể là thường mở, nhưng cách bố trí đường cấp khí khác nhau.

Do đó không nên chọn Pneumax MM7 chỉ vì cần một van thường mở mà chưa kiểm tra đế và sơ đồ khí.

So sánh Pneumax M2, Pneumax M2/1 và Pneumax MM7

Các cấu hình trên được Pneumax thể hiện riêng trong phần cơ cấu cơ khí của dòng van thu nhỏ.

Điều này cho thấy việc lựa chọn Bộ tác động cơ khí Pneumax Series M không thể chỉ dựa vào hình dạng bên ngoài.

Pneumax M2/9 – phiên bản dùng cuộn 24 V một chiều 2 W

Catalogue còn thể hiện:

Pneumax M2/9

là cấu hình thường đóng đi cùng lựa chọn:

24 V một chiều – 2 W.

Đây là ví dụ rõ ràng về việc mã cơ cấu và mã điện có liên quan chặt chẽ với nhau.

Nếu thiết bị hiện hữu sử dụng Pneumax M2/9, không nên chỉ yêu cầu:

“Pneumax M2 24 V”

mà nên cung cấp nguyên mã.

Bộ tác động cơ khí Pneumax Series M và cuộn điện Pneumax

Series M không nên được lựa chọn tách rời khỏi cuộn điện.

Một cụm hoàn chỉnh có thể bao gồm:

cơ cấu Pneumax M2 + cuộn điện Pneumax phù hợp

hoặc các biến thể khác được catalogue cho phép.

Ví dụ catalogue thể hiện các mức điện áp cho nhóm cơ cấu liên quan như:

• 12 V một chiều.
• 24 V một chiều.
• 48 V một chiều.
• 24 V một chiều 2 W.
• 24 V xoay chiều.
• 48 V xoay chiều.
• 110 V xoay chiều.
• 230 V xoay chiều.

Ngoài ra còn có sự phân biệt theo tần số 50 Hz, 60 Hz hoặc 50/60 Hz tùy mã.

Do đó, nếu mua Bộ tác động cơ khí Pneumax Series M để phục hồi một van, cần kiểm tra luôn cuộn điện hiện hữu.

Không nên nhầm Pneumax M2 với cuộn điện Pneumax M2.x

Đây là một điểm dễ gây nhầm khi đọc catalogue.

Pneumax M2 có thể được dùng để chỉ cơ cấu điện từ/cơ khí nền tảng.

Trong khi các mã có phần điện áp bổ sung xác định cấu hình cuộn tương ứng.

Vì vậy kỹ thuật viên nên chụp:

• Toàn bộ thân van.
• Cơ cấu từ.
• Cuộn điện.
• Mã trên cuộn.
• Mã trên đế.

thay vì chỉ ghi một đoạn mã rời.

Pneumax 305.M1 – kết nối G1/8″

Ngoài nhóm Pneumax M2, Series M còn có các cơ cấu với kết nối khí được tích hợp rõ hơn.

Catalogue Pneumax công bố:

Pneumax 305.M1 – G1/8″.

Đây là phiên bản cơ cấu thường đóng trong nhóm kích thước tương ứng.

Kết nối G1/8″ phù hợp với hệ thống muốn sử dụng fitting ren tiêu chuẩn thay vì đầu nối ống tích hợp.

Pneumax 355.M1 – kết nối M5

Một lựa chọn khác:

Pneumax 355.M1 – M5.

M5 nhỏ hơn G1/8″, phù hợp với:

• Mạch điều khiển nhỏ.
• Van pilot.
• Cụm khí nén compact.
• Thiết bị có đường ống nhỏ.

Khi thay thế, không nên nhầm Pneumax 305.M1 G1/8″ với Pneumax 355.M1 M5.

Pneumax 345.M1 – đầu nối nhanh cho ống Ø4 mm

Catalogue còn công bố:

Pneumax 345.M1

với:

đầu nối nhanh dùng ống Ø4 mm.

Ưu điểm của đầu nối nhanh là không cần lắp fitting ren riêng tại vị trí tương ứng.

Trong máy sản xuất hàng loạt, kiểu kết nối này có thể giúp:

• Giảm số lượng phụ kiện.
• Rút ngắn thời gian lắp ống.
• Giảm kích thước cụm.
• Thuận tiện tháo và thay ống.

Ba lựa chọn kết nối chính

Các mã này được Pneumax công bố riêng trong catalogue của Series M.

Điểm này đặc biệt hữu ích khi nhà thiết kế muốn dùng cùng nguyên lý van nhưng thay đổi cách kết nối theo bố trí máy.

Phiên bản thường mở của Pneumax 305, Pneumax 355 và Pneumax 345

Catalogue còn thể hiện:

• Pneumax 305.M1/1
• Pneumax 355.M1/1
• Pneumax 345.M1/1

là các cấu hình thường mở tương ứng.

Như vậy có thể hình dung:

Pneumax 305.M1 → thường đóng, G1/8″

Pneumax 305.M1/1 → thường mở, G1/8″.

Tương tự với Pneumax 355 và Pneumax 345.

Việc này giúp kỹ sư lựa chọn trạng thái mặc định mà không phải thay đổi kiểu kết nối khí của hệ thống.

Pneumax 305.M1/9, Pneumax 355.M1/9 và Pneumax 345.M1/9

Catalogue cũng thể hiện nhóm:

• Pneumax 305.M1/9
• Pneumax 355.M1/9
• Pneumax 345.M1/9

cho cấu hình:

24 V một chiều – 2 W

trong nhóm thường đóng tương ứng.

Các mã vẫn giữ ba lựa chọn:

• G1/8″.
• M5.
• Đầu nối Ø4 mm.

Do đó khi đặt hàng cần xác định cả:

kiểu cơ khí + kiểu kết nối + cấu hình điện.

Series M có phải là van cơ khí điều khiển bằng tay không?

Không nên hiểu Series M theo nghĩa đó.

Tên Mechanical trong tài liệu Pneumax ở đây đề cập tới phần cơ khí của cơ cấu van điện từ thu nhỏ, chứ không phải dòng van cần gạt, nút nhấn hoặc con lăn cơ khí như Pneumax Series 104, Pneumax Series 105 hay Pneumax Series 200.

Pneumax trực tiếp mô tả các mã Series M là cơ cấu tác động cơ khí cho van điện từ thu nhỏ.

Đây là điểm quan trọng để tránh viết sai tên sản phẩm trong hồ sơ kỹ thuật và nội dung bán hàng.

Series M có phải van điện từ hoàn chỉnh không?

Không phải mọi mã Series M là một van điện từ hoàn chỉnh.

Ví dụ:

Pneumax M2

được catalogue mô tả là cơ cấu tác động cơ khí.

Khi kết hợp đúng cuộn điện, sản phẩm trở thành cụm van điện từ tương ứng.

Trong các tài liệu Pneumax còn có sự phân biệt rõ giữa:

• Cơ cấu cơ khí.
• Van điện từ thu nhỏ có kèm cuộn điện.

Do đó khi yêu cầu báo giá phải cho biết cần:

phần cơ khí

hay:

cụm hoàn chỉnh có cuộn điện.

Nguyên lý hoạt động của Pneumax Series M

Ở cấu hình điện từ hoàn chỉnh:

1. Nguồn điện được cấp vào cuộn.
2. Cuộn sinh từ trường.
3. Phần ứng di chuyển.
4. Phớt hoặc phần đóng mở dịch chuyển.
5. Cửa cấp/xả thay đổi trạng thái.
6. Tín hiệu khí được đưa tới cơ cấu tiếp theo.

Ở loại thường đóng:

mất điện → đóng

có điện → chuyển sang mở/cấp khí theo sơ đồ.

Ở loại thường mở:

mất điện → mở

có điện → chuyển trạng thái ngược lại.

Vai trò của Pneumax Series M trong van pilot

Một trong những ứng dụng quan trọng của Bộ tác động cơ khí Pneumax Series M là làm tầng điều khiển cho một bộ phân phối khí lớn hơn.

Kiến trúc có thể là:

PLC → cuộn điện → Pneumax Series M → tín hiệu khí pilot → van chính → xi lanh.

Theo cách này, một cơ cấu điện từ nhỏ chỉ cần điều khiển lượng khí pilot.

Van chính đảm nhiệm lưu lượng lớn.

Đây là nguyên lý phổ biến trong những dòng Pneumax có van điện từ điều khiển gián tiếp.

Lợi ích của van pilot nhỏ

Sử dụng một cơ cấu nhỏ như Pneumax Series M ở tầng pilot giúp:

• Giảm kích thước cuộn điện.
• Giảm tải điện.
• Dễ bố trí trên thân van.
• Tạo tín hiệu khí nhanh.
• Điều khiển được van chính có lưu lượng lớn hơn nhiều.

Tuy nhiên, khi Series M được dùng làm pilot, đặc tính hoạt động cuối cùng còn phụ thuộc vào van chính.

Bộ tác động cơ khí Pneumax Series M trong Pneumax Series 300

Catalogue hiện hành đặt Series M trong phần sản phẩm liên quan đến van điện từ tác động trực tiếp và các cơ cấu thuộc Pneumax Series 300.

Do đó khi người dùng đang bảo trì Pneumax Series 300, có khả năng gặp các mã:

• Pneumax M2.
• Pneumax M2/1.
• Pneumax MM7.
• Pneumax 305.M1.
• Pneumax 355.M1.
• Pneumax 345.M1.

Việc hiểu mối liên hệ này giúp tìm đúng phụ tùng nhanh hơn.

Phiên bản nhiệt độ thấp của Pneumax Series M

Pneumax còn có các biến thể Series M dành cho dòng nhiệt độ thấp với hậu tố chuyên dụng.

Tài liệu riêng của hãng xác định các mã như Pneumax M2, Pneumax M2/1 và Pneumax MM7 có biến thể dành cho môi trường nhiệt độ thấp. Đây là phiên bản chuyên biệt, không nên dùng dải nhiệt độ của bản nhiệt độ thấp để mô tả cho toàn bộ Series M tiêu chuẩn.

Gợi ý kỹ thuật: nếu thiết bị làm việc dưới nhiệt độ tiêu chuẩn, cần cung cấp chính xác hậu tố mã và điều kiện môi trường cho nhà cung cấp thay vì tự chọn một cơ cấu tiêu chuẩn có cùng hình dáng.

Mối quan hệ giữa cơ cấu và điện áp

Phần cơ khí không thể được lựa chọn độc lập với phần điện nếu mục tiêu là thay một van hoàn chỉnh.

Ví dụ một hệ thống có thể yêu cầu:

Pneumax 305.M1 + cuộn 24 V một chiều phù hợp.

Một máy khác có thể sử dụng:

Pneumax 305.M1 + cuộn 230 V xoay chiều phù hợp.

Cùng phần kết nối G1/8″, nhưng phần điện khác hoàn toàn.

Không đổi AC/DC chỉ bằng cách đấu lại dây

Nếu van đang sử dụng cuộn:

24 V một chiều

không được cấp:

24 V xoay chiều

chỉ vì trị số điện áp đều là 24.

Thiết kế cuộn điện một chiều và xoay chiều khác nhau.

Nếu cần đổi nguồn, phải xác nhận đúng cuộn điện Pneumax tương thích với cơ cấu Series M.

Ứng dụng của Bộ tác động cơ khí Pneumax Series M

Series M có thể xuất hiện trong:

• Van pilot.
• Cụm điều khiển khí nén.
• Máy đóng gói.
• Máy lắp ráp.
• Thiết bị tự động.
• Mạch thổi khí.
• Mạch tín hiệu.
• Điều khiển xi lanh nhỏ.
• Cụm van điện từ Pneumax.

Đây không phải dòng được lựa chọn chủ yếu theo lưu lượng lớn; lợi thế nằm ở kích thước nhỏ và khả năng tạo tín hiệu khí bằng điều khiển điện từ.

Ứng dụng trong máy đóng gói

Một kiến trúc có thể là:

PLC → Pneumax Series M → van chính → xi lanh đẩy.

Hoặc Series M có thể trực tiếp điều khiển một đường khí nhỏ.

Các chức năng có thể gồm:

• Tín hiệu pilot.
• Thổi khí.
• Điều khiển cơ cấu nhỏ.
• Chuyển trạng thái một van lớn hơn.

Ứng dụng trong dây chuyền lắp ráp

Trong máy lắp ráp, cơ cấu Pneumax Series M có thể được dùng để chuyển đổi:

tín hiệu điện từ PLC

thành:

tín hiệu khí nén.

Đây là chức năng quan trọng tại giao diện giữa điều khiển điện và hệ thống khí.

Ứng dụng bảo trì

Đối với kỹ thuật bảo trì, Series M thường được quan tâm khi:

• Cuộn điện vẫn tốt nhưng phần cơ khí bị lỗi.
• Cần thay cơ cấu thường đóng/thường mở đúng mã.
• Van bị rò bên trong.
• Phần ứng bị kẹt.
• Cần thay cả cụm cơ khí và cuộn điện.
• Cần chuyển sang đúng kết nối G1/8″, M5 hoặc Ø4 theo thiết bị gốc.

Gợi ý kỹ thuật khi van không hoạt động

Nếu một van dùng Bộ tác động cơ khí Pneumax Series M không chuyển trạng thái, nên kiểm tra:

1. Điện áp cấp vào cuộn.
2. AC hay DC có đúng không.
3. Cuộn điện có còn thông mạch không.
4. Cơ cấu phần ứng có di chuyển không.
5. Có bụi hoặc nước trong cơ cấu không.
6. Các đường khí có nối đúng không.
7. Đế van có bị rò không.
8. Cấu hình là Pneumax M2, Pneumax M2/1 hay Pneumax MM7.
9. Nguồn khí có đi đúng đường theo kiểu cấp khí của van không.

Không nên thay ngay cuộn điện nếu chưa xác định lỗi nằm ở phần điện hay phần cơ khí.

Gợi ý kỹ thuật khi van bị nóng

Cuộn điện có thể nóng trong quá trình hoạt động bình thường, nhưng nhiệt độ bất thường cần được kiểm tra.

Các nguyên nhân có thể gồm:

• Sai điện áp.
• Sai AC/DC.
• Phần ứng không hút hết hành trình.
• Cơ cấu bị kẹt.
• Điện áp quá cao.
• Cuộn không đúng mã.
• Nhiệt độ môi trường quá cao.

Nếu phần cơ khí Pneumax Series M bị kẹt, thay riêng cuộn điện có thể không giải quyết được sự cố.

Không tự thay Pneumax M2 bằng Pneumax M2/1

Hai mã có trạng thái mặc định khác nhau.

Pneumax M2 = thường đóng.

Pneumax M2/1 = thường mở.

Nếu thay nhầm, hành vi của máy khi mất điện có thể đảo ngược.

Đây là sai sót đặc biệt nghiêm trọng trong các mạch tự động.

Không tự thay Pneumax M2/1 bằng Pneumax MM7

Mặc dù cả hai có thể là thường mở, Pneumax mô tả:

Pneumax M2/1 – cấp khí qua phần lõi cố định

trong khi:

Pneumax MM7 – cấp khí qua đế.

Khác biệt đường khí có thể khiến sản phẩm không hoạt động đúng nếu thay không đúng cấu hình.

Chọn G1/8″, M5 hay đầu nối Ø4

Chọn Pneumax 305.M1 G1/8″

Khi hệ thống dùng fitting G1/8″ hoặc muốn linh hoạt lựa chọn đầu nối.

Chọn Pneumax 355.M1 M5

Khi mạch nhỏ, đường ống nhỏ và thiết kế hiện tại dùng M5.

Chọn Pneumax 345.M1 Ø4

Khi muốn kết nối trực tiếp ống Ø4 mm bằng đầu nối nhanh tích hợp.

Khi thay thiết bị trên máy cũ, nên giữ đúng chuẩn kết nối hiện hữu để hạn chế phải thay đổi đường ống.

Cách chọn Bộ tác động cơ khí Pneumax Series M

Trước hết xác định trạng thái:

thường đóng hay thường mở.

Sau đó xác định:

Pneumax M2, Pneumax M2/1, Pneumax MM7 hoặc nhóm Pneumax 305/355/345.

Tiếp theo kiểm tra:

• Chức năng 3/2.
• Đường cấp khí.
• G1/8″, M5 hay Ø4.
• Điện áp cuộn.
• AC hay DC.
• Công suất.
• Tần số nếu dùng AC.
• Có cần phần cơ khí riêng hay van hoàn chỉnh.

Thông tin cần cung cấp khi báo giá

Để báo giá chính xác Bộ tác động cơ khí Pneumax Series M, nên cung cấp:

• Mã Pneumax đầy đủ.
• Ảnh phần cơ khí.
• Ảnh cuộn điện.
• Điện áp cuộn.
• AC hay DC.
• Thường đóng hay thường mở.
• Kiểu kết nối.
• Số lượng.

Ví dụ, thay vì gửi:

“Pneumax M”

nên gửi:

Pneumax 305.M1 – G1/8″ – kèm thông tin cuộn điện hiện hữu.

Những lỗi thường gặp khi chọn Pneumax Series M

Nhầm Series M với van cần gạt cơ khí: Series M trong danh mục này là cơ cấu cho van điện từ thu nhỏ, không phải dòng van cần gạt như Pneumax Series 200.

Nhầm thường đóng và thường mở: Pneumax M2 và Pneumax M2/1 khác nhau về trạng thái mặc định.

Nhầm kiểu cấp khí: Pneumax M2/1 và Pneumax MM7 có bố trí cấp khí khác nhau.

Chỉ chọn theo điện áp: cùng 24 V nhưng phần cơ khí và cuộn điện có thể khác.

Không xác định kiểu kết nối: Pneumax 305, Pneumax 355 và Pneumax 345 tương ứng với các kiểu kết nối khác nhau.

Mua phần cơ khí khi thực tế cần cả cụm: cần xác định rõ có cần cuộn điện hay không.

Ưu điểm của Bộ tác động cơ khí Pneumax Series M

Kích thước nhỏ gọn: phù hợp với van điện từ thu nhỏ.

Có thường đóng và thường mở: đáp ứng hai trạng thái mặc định khác nhau.

Có nhiều cách cấp khí: cho phép phù hợp với nhiều thiết kế đế.

Có lựa chọn G1/8″, M5 và đầu nối Ø4 mm: thuận tiện tích hợp vào nhiều hệ thống khí.

Có thể kết hợp nhiều cuộn điện: đáp ứng nhiều nguồn điện khác nhau khi đúng mã tương thích.

Phù hợp làm tầng pilot: giúp chuyển tín hiệu điện thành tín hiệu khí để điều khiển van lớn hơn.

Có phiên bản chuyên dụng: Pneumax cung cấp cả biến thể cho điều kiện nhiệt độ thấp trong dòng sản phẩm chuyên biệt.

Tại sao nên mua Bộ tác động cơ khí Pneumax Series M tại Ngọc Huy Dương?

Đối với Bộ tác động cơ khí Pneumax Series M, hình dạng bên ngoài tương đối nhỏ và nhiều mã có thể trông gần giống nhau, nhưng chỉ một khác biệt nhỏ trong mã có thể thay đổi:

• Thường đóng hay thường mở.
• Đường cấp khí.
• Kiểu kết nối.
• Điện áp cuộn.
• Công suất.
• Khả năng lắp với đế hiện hữu.

Ngọc Huy Dương hỗ trợ đối chiếu mã thiết bị và hình ảnh thực tế để lựa chọn đúng phần cơ khí hoặc cụm van phù hợp với hệ thống hiện hữu.

Liên hệ báo giá Bộ tác động cơ khí Pneumax Series M

CÔNG TY TNHH NGỌC HUY DƯƠNG

Website: www.ngochuyduong.com
Email: khoiphong@ngochuyduong.com
Điện thoại: 0909 527562

Khi yêu cầu báo giá Bộ tác động cơ khí Pneumax Series M, vui lòng cung cấp:

mã Pneumax đầy đủ | thường đóng/thường mở | G1/8″, M5 hoặc Ø4 | điện áp cuộn | số lượng.

Nếu mã không còn đọc rõ, nên gửi hình ảnh toàn bộ cụm gồm phần cơ khí, cuộn điện và đế van để hỗ trợ đối chiếu.

Câu hỏi thường gặp về Bộ tác động cơ khí Pneumax Series M

1. Pneumax Series M là van cơ khí cần gạt hay cơ cấu của van điện từ?

Trong danh mục này, Pneumax Series M chủ yếu là cơ cấu tác động cơ khí dành cho van điện từ thu nhỏ, không phải dòng van cần gạt hoặc nút nhấn cơ khí như Pneumax Series 200. Catalogue mô tả trực tiếp Pneumax M2, Pneumax M2/1 và Pneumax MM7 là cơ cấu cơ khí cho van điện từ thu nhỏ.

2. Pneumax M2 và Pneumax M2/1 khác nhau như thế nào?

Pneumax M2 là cấu hình thường đóng, còn Pneumax M2/1 là cấu hình thường mở. Hai loại có trạng thái mặc định khác nhau nên không nên thay lẫn nhau chỉ vì kích thước bên ngoài tương tự.

3. Pneumax MM7 khác Pneumax M2/1 ở đâu?

Cả hai được catalogue thể hiện ở cấu hình thường mở, nhưng Pneumax M2/1 cấp khí qua phần lõi cố định, còn Pneumax MM7 cấp khí qua đế. Vì vậy cần kiểm tra đường khí và đế trước khi thay thế.

4. Pneumax Series M có những kiểu kết nối nào?

Trong nhóm cơ cấu có kết nối trực tiếp, Pneumax công bố Pneumax 305.M1 dùng G1/8″, Pneumax 355.M1 dùng M5 và Pneumax 345.M1 dùng đầu nối nhanh cho ống Ø4 mm. Các phiên bản thường mở tương ứng cũng được catalogue liệt kê.

5. Cần cung cấp gì để chọn đúng Pneumax Series M?

Nên cung cấp mã Pneumax đầy đủ, trạng thái thường đóng/thường mở, kiểu kết nối, mã hoặc điện áp cuộn điện và số lượng. Nếu không còn đọc được mã, nên gửi hình ảnh phần cơ khí, cuộn điện và đế để xác định chính xác cấu hình.
