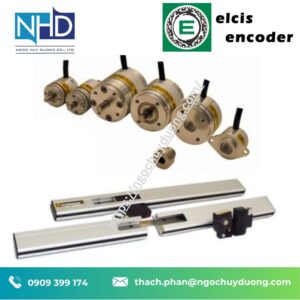

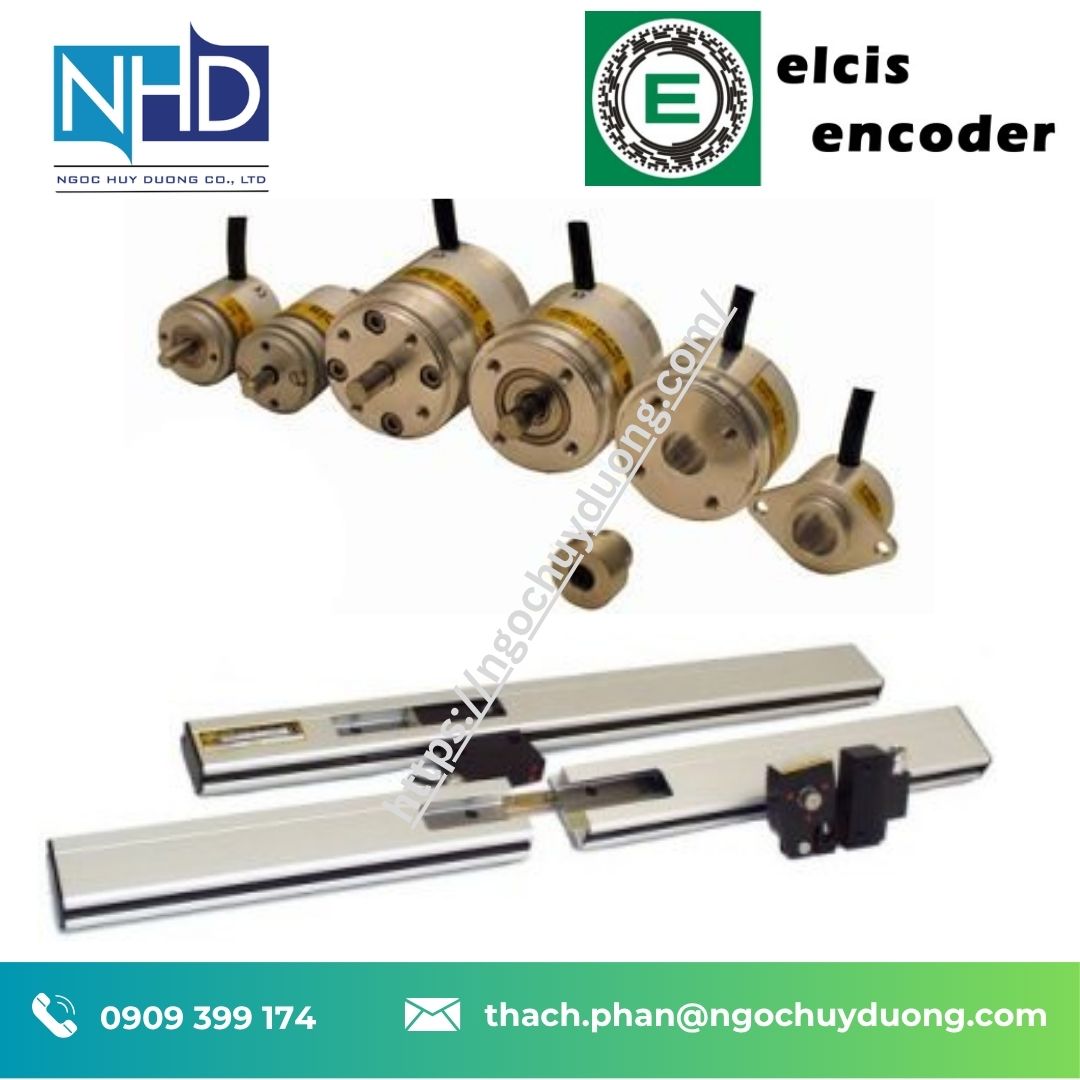

Bộ mã hóa từ tuyệt đối Encoder ELCIS M03 Series – Giải pháp đo vị trí chính xác cho môi trường công nghiệp khắc nghiệt
Được phân phối chính hãng bởi Công ty TNHH Ngọc Huy Dương – Nhà cung cấp Encoder ELCIS và giải pháp đo lường, điều khiển chuyển động công nghiệp tại Việt Nam.
🌐 www.ngochuyduong.com
☎️ 0909 399 174
📧 thach.phan@ngochuyduong.com
Giới thiệu tổng quan về ELCIS M03 Series
Encoder từ tuyệt đối ELCIS M03 Series là gì?
ELCIS M03 Series là dòng Encoder từ tuyệt đối (Magnetic Absolute Encoder) sử dụng công nghệ cảm biến từ để xác định chính xác vị trí góc của trục quay. Khác với encoder gia tăng, encoder tuyệt đối cung cấp một mã vị trí duy nhất cho mỗi góc quay, giúp hệ thống luôn biết chính xác vị trí của trục ngay cả khi mất nguồn.
Nhờ công nghệ cảm biến từ, M03 Series hoạt động ổn định trong môi trường nhiều bụi, dầu, độ ẩm, rung động hoặc tốc độ quay cao – những điều kiện mà encoder quang truyền thống thường gặp hạn chế.
ELCIS M03 Series là lựa chọn lý tưởng cho các hệ thống tự động hóa, máy công cụ, thiết bị nâng hạ, robot công nghiệp và dây chuyền sản xuất yêu cầu độ tin cậy cao trong điều kiện làm việc khắc nghiệt.
Giới thiệu thương hiệu ELCIS
Được thành lập từ năm 1974 tại Ý, ELCIS là nhà sản xuất encoder công nghiệp với hơn 50 năm kinh nghiệm trong lĩnh vực đo lường và điều khiển chuyển động.
Ngoài các dòng encoder quang, encoder tuyệt đối, encoder tải nặng và thước quang tuyến tính, ELCIS còn phát triển các dòng encoder từ nhằm đáp ứng các ứng dụng có yêu cầu cao về độ bền, khả năng chống chịu môi trường và chi phí đầu tư hợp lý.
Sản phẩm ELCIS hiện được sử dụng rộng rãi trong các ngành cơ khí, thép, xi măng, khai khoáng, bao bì, năng lượng và tự động hóa trên toàn thế giới.
Đặc điểm nổi bật của Encoder từ tuyệt đối ELCIS M03 Series
Đo vị trí tuyệt đối với độ chính xác cao
ELCIS M03 Series cung cấp giá trị vị trí tuyệt đối của trục tại mọi thời điểm.
Điều này mang lại nhiều lợi ích:
- Không mất vị trí khi mất điện.
- Không cần chạy về điểm gốc (Homing).
- Khởi động hệ thống nhanh hơn.
- Giảm thời gian dừng máy.
- Nâng cao độ an toàn và hiệu quả vận hành.
Công nghệ cảm biến từ bền bỉ
Encoder sử dụng cảm biến từ chuyên dụng để xác định vị trí quay của trục.
So với encoder quang, công nghệ này ít bị ảnh hưởng bởi:
- Bụi.
- Dầu.
- Độ ẩm.
- Hơi nước.
- Rung động.
- Điều kiện làm việc khắc nghiệt.
Nhờ đó, thiết bị duy trì tín hiệu ổn định trong thời gian dài với yêu cầu bảo trì thấp.
Phù hợp với tốc độ quay cao
ELCIS M03 Series được thiết kế để làm việc ổn định trên các hệ thống có tốc độ quay lớn, đáp ứng yêu cầu của:
- Động cơ công nghiệp.
- Máy cuộn.
- Máy đóng gói.
- Băng tải tốc độ cao.
- Thiết bị truyền động.
Nhiều chuẩn giao tiếp
Tùy theo model, encoder hỗ trợ nhiều chuẩn tín hiệu đầu ra như:
- SSI (Synchronous Serial Interface)
- Parallel Interface
Việc hỗ trợ nhiều giao thức giúp M03 Series dễ dàng tích hợp với PLC, CNC, Motion Controller và các hệ thống điều khiển hiện đại.
Nhiều cấu hình cơ khí
ELCIS M03 Series được cung cấp với nhiều kiểu lắp đặt:
- Trục đặc.
- Trục rỗng.
- Mặt bích tròn.
- Mặt bích vuông.
- Phiên bản có ổ bi.
- Phiên bản không tiếp xúc (Bearingless).
Nhờ đó, người dùng có thể lựa chọn cấu hình phù hợp với từng ứng dụng hoặc thay thế encoder hiện có mà không cần thay đổi kết cấu máy.
Thiết kế nhỏ gọn và bền bỉ
Encoder được chế tạo với:
- Thân kim loại chắc chắn.
- Trục thép không gỉ.
- Linh kiện điện tử chất lượng cao.
- Thiết kế chịu rung và chịu va đập.
Sản phẩm hoạt động ổn định trong môi trường công nghiệp liên tục và giảm thiểu chi phí bảo trì.
Thông số kỹ thuật chung
| Thông số | Giá trị |
|---|---|
| Loại thiết bị | Encoder từ tuyệt đối (Magnetic Absolute Encoder) |
| Nguyên lý đo | Cảm biến từ |
| Chức năng | Đo vị trí tuyệt đối |
| Chuẩn tín hiệu | SSI hoặc Parallel (tùy model) |
| Kiểu lắp | Trục đặc, trục rỗng, mặt bích |
| Phiên bản | Có ổ bi hoặc không tiếp xúc |
| Ứng dụng | Môi trường nhiều bụi, dầu, độ ẩm và rung động |
Ứng dụng của Encoder từ tuyệt đối ELCIS M03 Series
| Model | Kích thước | Trục | Khối lượng | Độ phân giải | Mã tín hiệu | Nguồn cấp |
|---|---|---|---|---|---|---|
| ELCIS M338 | Ø38 × 39 mm | Trục đặc Ø6,35 × 14 mm | Khoảng 100 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M338Q | Ø38 × 39 mm | Trục đặc Ø6,35 × 14 mm | Khoảng 100 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M338S | Ø38 × 45,5 mm | Trục đặc Ø6,35 × 10 mm | Khoảng 100 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M338SNC | Ø38 × 30,5 mm | Trục Ø4–10 mm | Khoảng 180 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M341Q | 41,5 × 46 mm | Trục đặc Ø6,35 × 11,7 mm | Khoảng 120 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M341S | 41,5 × 42,3 mm | Trục đặc Ø6,35 × 17,3 mm | Khoảng 120 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M344Q | 44 × 63 mm | Trục đặc Ø6 × 12 mm | Khoảng 230 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M344S | 44 × 63 mm | Trục đặc Ø6 × 12 mm | Khoảng 230 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M345NC | 45 × 13 mm | Trục Ø4–10 mm | Khoảng 150 g | Tối đa 8192 xung/vòng (13 bit) | Binary | 5÷30 VDC |
| ELCIS M936 | Ø36,5 × 46 mm | Trục đặc Ø6 × 12 mm | Khoảng 150 g | Độ phân giải tuyệt đối tối đa 25 bit, 8192 vị trí/vòng | Binary | 5÷30 VDC |
| ELCIS M936C | Ø36,5 × 54,2 mm | Trục đặc Ø6 mm | Khoảng 150 g | Độ phân giải tuyệt đối tối đa 25 bit, 8192 vị trí/vòng | Binary | 5÷30 VDC |
ELCIS M03 Series được ứng dụng trong nhiều hệ thống yêu cầu xác định chính xác vị trí của trục quay.
Máy CNC
Đo vị trí tuyệt đối của các trục chuyển động mà không cần Homing sau khi khởi động.
Robot công nghiệp
Điều khiển chính xác các khớp quay và hệ thống truyền động.
Thiết bị nâng hạ
Xác định vị trí của cơ cấu nâng, hạ và di chuyển.
Máy đóng gói
Đồng bộ hóa chuyển động trong các dây chuyền tốc độ cao.
Băng tải công nghiệp
Giám sát vị trí và tốc độ của các trục truyền động.
Ngành thép và xi măng
Làm việc ổn định trong môi trường nhiều bụi và rung động mạnh.
Hệ thống tự động hóa
Phản hồi vị trí cho servo, PLC, bộ điều khiển chuyển động và các hệ thống điều khiển công nghiệp.
Lợi ích khi lựa chọn ELCIS M03 Series
- Đo vị trí tuyệt đối với độ chính xác cao.
- Không cần Homing sau khi mất điện.
- Công nghệ cảm biến từ có độ bền cao.
- Ít bị ảnh hưởng bởi bụi, dầu và độ ẩm.
- Hoạt động ổn định ở tốc độ quay lớn.
- Hỗ trợ nhiều chuẩn giao tiếp.
- Nhiều lựa chọn về cấu hình cơ khí.
- Giảm chi phí bảo trì và nâng cao độ tin cậy của hệ thống.

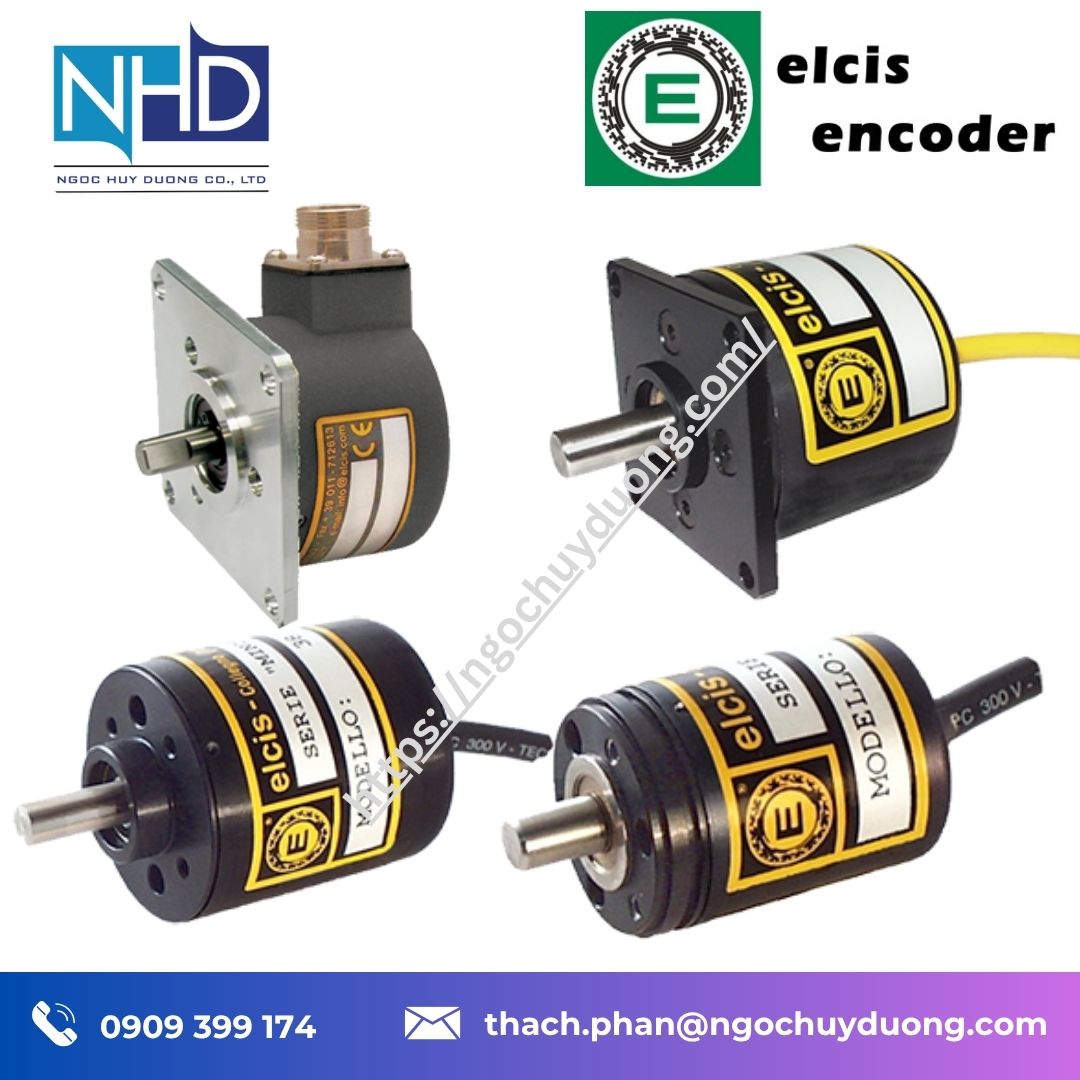

Tại sao nên mua Encoder ELCIS tại Ngọc Huy Dương?
Ngọc Huy Dương là đơn vị phân phối Encoder ELCIS chính hãng tại Việt Nam, cung cấp các giải pháp đo lường và điều khiển chuyển động cho nhiều ngành công nghiệp.
Chúng tôi cung cấp:
- Encoder từ ELCIS chính hãng từ Ý.
- Tư vấn lựa chọn model phù hợp với từng ứng dụng.
- Hỗ trợ thay thế encoder của nhiều thương hiệu khác.
- Cung cấp đầy đủ CO, CQ và tài liệu kỹ thuật.
- Hỗ trợ kỹ thuật, lắp đặt và bảo hành.
Liên hệ tư vấn
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
☎️ Hotline: 0909 399 174
Liên hệ với Ngọc Huy Dương để được tư vấn lựa chọn Encoder từ tuyệt đối ELCIS M03 Series phù hợp với hệ thống điều khiển và điều kiện làm việc của doanh nghiệp.
Câu hỏi thường gặp (FAQ)
1. Encoder từ tuyệt đối ELCIS M03 Series là gì?
ELCIS M03 Series là Encoder từ tuyệt đối (Magnetic Absolute Encoder) sử dụng cảm biến từ để xác định chính xác vị trí góc của trục và vẫn giữ nguyên thông tin vị trí ngay cả khi mất nguồn.
2. Encoder từ tuyệt đối khác gì encoder từ gia tăng?
Encoder từ gia tăng chỉ tạo xung để xác định chuyển động tương đối và thường cần chạy về điểm gốc sau khi khởi động. Trong khi đó, Encoder từ tuyệt đối cung cấp giá trị vị trí duy nhất cho từng góc quay, cho phép hệ thống xác định ngay vị trí hiện tại mà không cần Homing.
3. ELCIS M03 Series hỗ trợ những chuẩn giao tiếp nào?
Tùy theo model, thiết bị hỗ trợ các chuẩn giao tiếp SSI (Synchronous Serial Interface) hoặc Parallel Interface, giúp dễ dàng tích hợp với PLC, CNC và các bộ điều khiển chuyển động.
4. ELCIS M03 Series phù hợp với những ứng dụng nào?
Thiết bị được sử dụng trong máy CNC, robot công nghiệp, thiết bị nâng hạ, máy đóng gói, băng tải, ngành thép, xi măng và các hệ thống tự động hóa hoạt động trong môi trường nhiều bụi, dầu hoặc rung động.
5. Mua Encoder từ tuyệt đối ELCIS M03 Series chính hãng ở đâu?
Ngọc Huy Dương là đơn vị phân phối Encoder từ tuyệt đối ELCIS M03 Series chính hãng tại Việt Nam, cung cấp tư vấn kỹ thuật, lựa chọn model phù hợp, đầy đủ CO/CQ và dịch vụ bảo hành theo tiêu chuẩn của ELCIS.
