Bộ mã hóa quay tuyệt đối QR30N Dissensors – Giải pháp đo góc chính xác cao với công nghệ không tiếp xúc
Được phân phối chính hãng bởi Ngọc Huy Dương – Đơn vị chuyên cung cấp thiết bị công nghiệp tại Việt Nam
🌐 www.ngochuyduong.com | ☎️ 0909 527 562 | ✉️ khoiphong@ngochuyduong.com

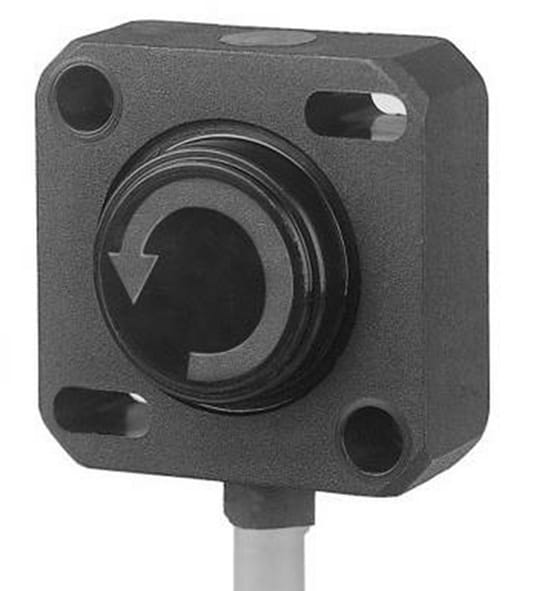

📌 Giới thiệu tổng quan bộ mã hóa quay tuyệt đối QR30N-090HB-IK
Trong các hệ thống tự động hóa hiện đại, việc xác định chính xác vị trí góc quay của trục, cơ cấu cơ khí hoặc bộ truyền động là yếu tố cực kỳ quan trọng để đảm bảo độ chính xác, độ ổn định và hiệu suất vận hành của toàn bộ dây chuyền sản xuất. Chính vì vậy, các thiết bị encoder – bộ mã hóa quay đã trở thành một phần không thể thiếu trong ngành công nghiệp tự động hóa, robot, máy CNC, hệ thống điều khiển chuyển động và nhiều lĩnh vực khác.
Bộ mã hóa quay tuyệt đối QR30N Dissensors là dòng encoder không tiếp xúc (contactless absolute rotary encoder) được thiết kế để cung cấp dữ liệu vị trí góc quay chính xác và ổn định trong các ứng dụng công nghiệp yêu cầu độ tin cậy cao. Với thiết kế nhỏ gọn 30 × 30 × 15 mm, khả năng đo góc 90° trong tổng phạm vi 360°, cùng độ phân giải cao 12 bit, thiết bị mang lại độ chính xác vượt trội với bước đo tối thiểu 0,09°.
Điểm nổi bật của Bộ mã hóa quay tuyệt đối QR30N Dissensors nằm ở công nghệ cảm biến từ tính không tiếp xúc, cho phép thiết bị hoạt động không bị mài mòn cơ khí, tăng tuổi thọ vận hành và giảm chi phí bảo trì trong các môi trường công nghiệp khắc nghiệt.
Thiết bị sử dụng nam châm gắn phía trước cảm biến và có thể hoạt động trong khoảng cách từ 0 đến 7 mm, giúp việc lắp đặt trở nên linh hoạt hơn so với các encoder cơ học truyền thống.
🏭 Giới thiệu thương hiệu và nhà phân phối
Các thiết bị encoder công nghiệp hiện đại thường được sản xuất theo tiêu chuẩn chất lượng cao nhằm đảm bảo khả năng hoạt động lâu dài trong các môi trường công nghiệp khắc nghiệt như:
Nhà máy sản xuất tự động
Dây chuyền robot công nghiệp
Hệ thống cơ khí chính xác
Máy móc đóng gói
Hệ thống điều khiển chuyển động
Tại Việt Nam, Công ty TNHH Ngọc Huy Dương là đơn vị chuyên cung cấp thiết bị cảm biến, encoder, thiết bị đo lường và tự động hóa công nghiệp chính hãng cho nhiều nhà máy và dự án lớn trên toàn quốc.
Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp, Ngọc Huy Dương cam kết:
Cung cấp sản phẩm chính hãng 100%
Đầy đủ chứng nhận CO / CQ
Hỗ trợ kỹ thuật chuyên sâu
Tư vấn lựa chọn thiết bị phù hợp
Dịch vụ bảo hành và hậu mãi toàn quốc
📞 Liên hệ ngay để được tư vấn:
Hotline: 0909 527 562
Email: khoiphong@ngochuyduong.com
⚙️ Tính năng kỹ thuật nổi bật của QR30N-090HB-IK
1️⃣ Công nghệ encoder tuyệt đối không tiếp xúc
Bộ mã hóa quay tuyệt đối QR30N Dissensorssử dụng công nghệ cảm biến từ tính không tiếp xúc để xác định vị trí góc quay. Không giống các encoder cơ học truyền thống sử dụng tiếp điểm hoặc bánh răng, thiết bị này hoạt động dựa trên sự thay đổi từ trường của nam châm.
Lợi ích của công nghệ này bao gồm:
Không bị mài mòn cơ khí
Tuổi thọ hoạt động cao
Độ ổn định tín hiệu vượt trội
Ít yêu cầu bảo trì
Hoạt động tốt trong môi trường bụi, rung và dầu
Điều này giúp encoder đặc biệt phù hợp với các dây chuyền sản xuất công nghiệp hoạt động liên tục 24/7.
2️⃣ Độ phân giải cao – đo góc chính xác
Bộ mã hóa quay tuyệt đối QR30N Dissensors cung cấp độ phân giải 12 bit trên 360°, tương đương:
4096 bước vị trí
Điều này mang lại bước đo nhỏ nhất chỉ 0,09°, đảm bảo khả năng đo góc cực kỳ chính xác cho các hệ thống điều khiển chuyển động.
Nhờ độ phân giải cao, Bộ mã hóa quay tuyệt đối QR30N Dissensors có thể được sử dụng trong:
Robot công nghiệp
Máy CNC
Hệ thống servo
Bộ truyền động tuyến tính
Hệ thống điều khiển vị trí chính xác
3️⃣ Phạm vi đo góc 90° linh hoạt
Bộ mã hóa quay tuyệt đối QR30N Dissensors được cấu hình để đo 90° trong tổng phạm vi 360°, giúp tối ưu cho các ứng dụng:
Điều khiển vị trí cơ cấu
Theo dõi góc quay của tay máy
Kiểm soát góc mở của van
Hệ thống cơ cấu gập
Phạm vi đo này giúp tăng độ chính xác trong vùng làm việc thực tế của nhiều ứng dụng công nghiệp.
4️⃣ Khoảng cách cảm biến linh hoạt
Bộ mã hóa quay tuyệt đối QR30N Dissensors có thể hoạt động trong khoảng cách từ 0 đến 7 mm giữa cảm biến và nam châm.
Điều này mang lại nhiều lợi ích khi lắp đặt:
Dễ căn chỉnh vị trí
Không cần lắp sát trục quay
Giảm nguy cơ hư hỏng do rung
Tăng độ bền hệ thống
5️⃣ Thiết kế nhỏ gọn – dễ tích hợp
Với kích thước chỉ:
30 × 30 × 15 mm
Bộ mã hóa quay tuyệt đối QR30N Dissensors có thể được tích hợp dễ dàng vào:
Các module cơ khí nhỏ
Robot công nghiệp
Máy đóng gói
Thiết bị tự động hóa
Thiết kế nhỏ gọn giúp tối ưu không gian lắp đặt, đặc biệt trong các hệ thống máy móc có cấu trúc phức tạp.
📋 Thông số kỹ thuật tiêu chuẩn
| Thông số kỹ thuật | Giá trị |
|---|---|
| Model | QR30N-090HB-IK |
| Loại encoder | Encoder tuyệt đối không tiếp xúc |
| Phạm vi đo góc | 90° (trong tổng 360°) |
| Độ phân giải | 12 bit |
| Bước đo nhỏ nhất | 0,09° |
| Khoảng cách nam châm | 0 – 7 mm |
| Vị trí nam châm | Mặt trước cảm biến |
| Kích thước | 30 × 30 × 15 mm |
| Cáp kết nối | PVC/PVC LIYY |
| Chiều dài cáp | 2 m |
| Đường kính cáp | Ø 4,6 mm |
| Dây dẫn | 3 × 0,34 mm² |
| Màu cáp | Đen |
| Ứng dụng | Lắp đặt tĩnh |
📞 Hỗ trợ chọn cấu hình encoder phù hợp:
Hotline: 0909 527 562
🧱 Vật liệu & thiết kế – Độ bền vượt trội
Bộ mã hóa quay tuyệt đối QR30N Dissensors được thiết kế để hoạt động bền bỉ trong môi trường công nghiệp khắc nghiệt. Các thành phần được lựa chọn và sản xuất theo tiêu chuẩn chất lượng cao nhằm đảm bảo:
Khả năng chịu rung động
Khả năng chống bụi và nhiễu
Hoạt động ổn định lâu dài
Cáp tín hiệu chất lượng cao
Bộ mã hóa quay tuyệt đối QR30N Dissensors sử dụng cáp PVC/PVC LIYY dài 2 m, có đặc điểm:
Vỏ PVC bền
Chống mài mòn
Chống nhiễu tín hiệu
Phù hợp lắp đặt tĩnh
Cấu trúc dây:
3 × 0,34 mm²
Đảm bảo truyền tín hiệu ổn định và đáng tin cậy trong môi trường công nghiệp.
🧩 Phiên bản & Model – Dòng encoder QR30
Dòng encoder QR30 có nhiều phiên bản khác nhau để đáp ứng các nhu cầu ứng dụng đa dạng.
| Model | Mô tả |
|---|---|
| QR30N-090HB-IK | Encoder tuyệt đối 12 bit, phạm vi 90° |
| QR30 Series | Encoder không tiếp xúc cho hệ thống điều khiển vị trí |
📩 Bạn cần bảng model đầy đủ?
Email: khoiphong@ngochuyduong.com
🔁 Tương thích – Tích hợp hệ thống dễ dàng
Bộ mã hóa quay tuyệt đối QR30N Dissensors có thể tích hợp với nhiều hệ thống điều khiển công nghiệp như:
PLC
Bộ điều khiển chuyển động
Servo drive
Hệ thống SCADA
Robot công nghiệp
Bộ mã hóa quay tuyệt đối QR30N Dissensors có thể được sử dụng như giải pháp thay thế cho các encoder cơ học truyền thống, giúp:
Giảm chi phí bảo trì
Tăng độ bền hệ thống
Cải thiện độ chính xác đo lường
🎯 Ứng dụng thực tế
Bộ mã hóa quay tuyệt đối QR30N Dissensors được sử dụng rộng rãi trong nhiều lĩnh vực công nghiệp khác nhau.
🏭 Tự động hóa nhà máy
Điều khiển vị trí cơ cấu
Giám sát góc quay
Điều khiển servo
🤖 Robot công nghiệp
Xác định vị trí khớp robot
Điều khiển chuyển động chính xác
Theo dõi góc quay trục
📦 Máy đóng gói
Điều khiển góc quay trục
Đồng bộ chuyển động
Kiểm soát vị trí cơ cấu
🏗 Máy móc cơ khí
Hệ thống truyền động
Máy CNC
Máy cắt
🚰 Hệ thống van và cơ cấu quay
Giám sát vị trí mở van
Điều khiển góc quay cơ cấu
💡 Tại sao nên mua encoder tại Ngọc Huy Dương?
Với nhiều năm kinh nghiệm trong lĩnh vực thiết bị tự động hóa công nghiệp, Ngọc Huy Dương đã trở thành đối tác cung cấp thiết bị đáng tin cậy cho nhiều nhà máy và doanh nghiệp tại Việt Nam.
Lợi ích khi mua hàng tại Ngọc Huy Dương
✔ Sản phẩm chính hãng 100%
✔ Giá cạnh tranh trên thị trường
✔ Hỗ trợ kỹ thuật chuyên sâu
✔ Tư vấn lựa chọn thiết bị phù hợp
✔ Bảo hành và hậu mãi toàn quốc
🌐 www.ngochuyduong.com | ☎️ 0909 527 562 | ✉️ khoiphong@ngochuyduong.com
📞 Liên hệ – Đặt hàng / Tư vấn kỹ thuật
CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: khoiphong@ngochuyduong.com
📞 Hotline: 0909 527 562
Để được tư vấn chi tiết về Bộ mã hóa quay tuyệt đối QR30N Dissensors, vui lòng liên hệ trực tiếp với đội ngũ kỹ thuật của Ngọc Huy Dương để nhận tài liệu kỹ thuật, báo giá và giải pháp phù hợp với hệ thống của bạn.
