1. Tổng quan về cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151

Trong hệ thống tự động hóa, việc xác định vị trí thực tế của cơ cấu chuyển động là cơ sở để thực hiện điều khiển hành trình, đồng bộ cơ cấu và giám sát trạng thái máy. Cảm biến đo vị trí tuyến tính TURCK LI600P0-Q25LM0-ELIU5X3-H1151 được thiết kế cho nhiệm vụ đo vị trí theo nguyên lý cảm ứng, với dải đo 600 mm và tín hiệu đầu ra analog.

Thiết bị sử dụng nguyên lý đo không tiếp xúc, nhờ đó hạn chế hao mòn phát sinh do tiếp xúc cơ học trực tiếp tại điểm đo. Đây là đặc điểm hữu ích trong các ứng dụng mà cơ cấu phải di chuyển lặp lại nhiều lần và cần tín hiệu vị trí liên tục đưa về bộ điều khiển.

Model tham chiếu có độ phân giải 16 bit, sai số tuyến tính được công bố không vượt quá 0,04% toàn dải đo và độ lặp lại không vượt quá 0,02% toàn dải đo. Các giá trị này cần được hiểu theo điều kiện thử nghiệm và định nghĩa trong datasheet, không thay thế việc đánh giá độ chính xác của toàn bộ hệ thống sau khi lắp đặt.

TURCK là nhà cung cấp giải pháp cảm biến và tự động hóa công nghiệp có nguồn gốc từ Đức. Khi lựa chọn thiết bị, người dùng cần đối chiếu đúng mã hàng, phiên bản kết nối và thông số theo tài liệu chính thức của nhà sản xuất.

Ngọc Huy Dương hỗ trợ kiểm tra thông tin sản phẩm, tư vấn khả năng tích hợp và xác nhận chứng từ theo đơn hàng thực tế. Tình trạng hàng, CO/CQ và điều kiện bảo hành cần được xác nhận trước khi giao dịch.

Liên hệ kỹ thuật: 0909 399 174 | thach.phan@ngochuyduong.com

2. Các ưu điểm kỹ thuật đáng chú ý

• Dải đo tuyến tính 600 mm: Phù hợp với các cơ cấu cần theo dõi hành trình dài trong giới hạn đo của cảm biến.
• Độ phân giải 16 bit: Cung cấp khả năng phân biệt thay đổi vị trí ở mức tín hiệu số tương ứng; độ phân giải thực tế của hệ thống còn phụ thuộc bộ thu nhận và xử lý tín hiệu.
• Đầu ra analog linh hoạt: Hỗ trợ 0–10 V và 4–20 mA để lựa chọn theo ngõ vào của PLC hoặc bộ điều khiển.
• Tốc độ lấy mẫu 5.000 Hz: Hỗ trợ theo dõi thay đổi vị trí với tốc độ lấy mẫu cao theo thông số công bố. Tốc độ đáp ứng toàn hệ thống còn phụ thuộc PLC và chương trình điều khiển.

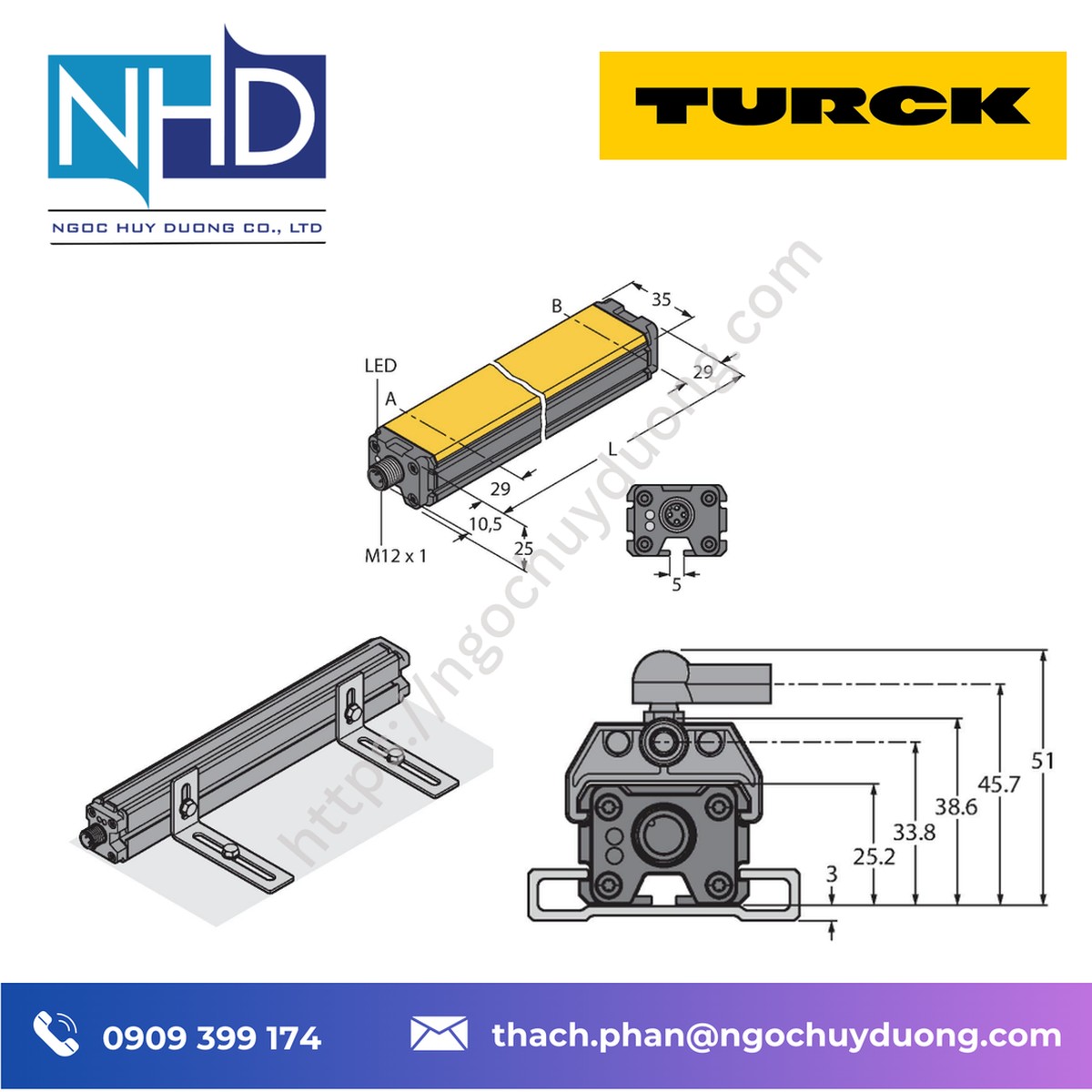

• Thiết kế công nghiệp: Kết cấu profile, đèn LED chỉ thị vùng đo và đầu nối M12 × 1 giúp thuận tiện cho việc bố trí thiết bị, bảo trì và kiểm tra kết nối.

Thiết bị còn được nhà sản xuất mô tả có khả năng chống ảnh hưởng của trường điện từ và vùng mù ngắn. Khi ứng dụng gần biến tần, động cơ hoặc dây dẫn công suất, vẫn cần thực hiện quy tắc đi dây và nối đất phù hợp.

📋 3. Bảng thông số kỹ thuật

Bảng thông số áp dụng cho model tham chiếu LI600P0-Q25LM0-ELIU5X3-H1151. Hãy kiểm tra datasheet đúng phiên bản trước khi thiết kế hoặc nghiệm thu.

• Turck BI20U-CK40-AP6X2-H1141
• Turck BI10U-MT18-VP6X-H1141
• Turck BI7-M18-AD6X-H1141
• Turck NI8U-S12-AN6X-H1141
• Turck NI12U-S18-VP6X-H1141
• Turck NI10-M18E-LIU-H1141
• Turck BI30R-W30-DAP6X-H1141
• Turck BI5NF-EM18HE-AN6X2-H1141
• Turck BI4U-M12-AP6X-H1141
• Turck BI4U-EM12WD-VP6X-H1141
• Turck BI10U-MT18-AN6X-H1141
• Turck NI8-M12-VP6X-H1141
• Turck SM30SN6REQ
• Turck SM30SP6R W/30
• Turck QS18VP6LVQ1
• Turck QS18VP6LAFQ1
• Turck DS18VN6RQ7
• Turck QS18VP6FF100Q1
• Turck S30SP6FF400 W/30
• Turck S30SP6FF200 W/30
• Turck SM312CMHSQD
• Turck SM312CQD
• Turck B25-K6LP-Q5
• Turck BCE10-QF5.5-AN6X2-0.3-PSG3M
• Turck BC5-Q08-AP6X2/S250
• Turck BC5-M18-AZ3X
• Turck BC10-S30-RDZ3X
• Turck BC3-M12-AP6X
• Turck BC3-M12-AN6X-H1141
• Turck BCF10-S30-VP4X-H1141

4. Kết cấu và độ bền khi vận hành

Thiết kế dạng thanh profile hỗ trợ lắp đặt cảm biến dọc theo hành trình cơ cấu. Vật liệu nhôm kết hợp nhựa kỹ thuật giúp tạo kết cấu phù hợp cho thiết bị đo công nghiệp. Nguyên lý cảm ứng không tiếp xúc giúp giảm hao mòn tại vùng đo so với các cơ cấu đo có tiếp điểm trượt.

Để khai thác đúng đặc tính thiết bị, cần lắp phần tử định vị theo hướng dẫn của nhà sản xuất, bảo đảm khoảng cách danh định, căn chỉnh thẳng hàng và không để cơ cấu vượt khỏi vùng đo hữu ích. Rung động, lệch cơ khí và gá lắp thiếu cứng vững có thể ảnh hưởng đến kết quả đo.

Đối với môi trường nhiều bụi, dầu hoặc độ ẩm cao, cần xác nhận cấp bảo vệ của đúng phiên bản và phương án lắp đầu nối. Cấp bảo vệ của thiết bị không tự động bảo đảm toàn bộ cụm máy đạt cùng cấp bảo vệ.

5. Tích hợp PLC và khả năng thay thế thiết bị

Cảm biến có thể được xem xét cho hệ thống PLC có ngõ vào analog phù hợp. Với đầu ra 0–10 V, kỹ sư cần kiểm tra dải điện áp và trở kháng ngõ vào. Với đầu ra 4–20 mA, cần kiểm tra cấu hình dòng điện, tải cho phép và cách đấu dây theo tài liệu.

Khi thay thế cảm biến hiện hữu, không nên chỉ dựa vào chiều dài hành trình. Cần so sánh đồng thời dải đo, độ phân giải, độ lặp lại, sai số tuyến tính, nguồn cấp, kiểu đầu ra, sơ đồ chân, kích thước lắp đặt và vùng mù. Nếu thiết bị cũ dùng SSI, IO-Link hoặc một giao thức số khác, model đầu ra analog này không mặc nhiên là lựa chọn thay thế trực tiếp.

Để mở rộng hệ thống, cần đánh giá khả năng xử lý tín hiệu của PLC, tốc độ cập nhật dữ liệu, yêu cầu chẩn đoán và cách chuyển đổi giá trị tín hiệu thành đơn vị vị trí trong chương trình điều khiển.

🎯 6. Ứng dụng thực tế

• Giám sát hành trình bàn trượt, cơ cấu nâng hạ và cơ cấu định vị trong máy tự động.
• Đo vị trí của bộ phận điều chỉnh trên máy đóng gói, máy lắp ráp và thiết bị gia công.
• Phản hồi vị trí cho các cơ cấu tịnh tiến có yêu cầu điều khiển theo tín hiệu analog.
• Giám sát chuyển động của cụm máy trong dây chuyền sản xuất và hệ thống kiểm tra công nghiệp.
• Ứng dụng trong các ngành thực phẩm, dược phẩm, xử lý nước hoặc hóa chất khi điều kiện lắp đặt và vật liệu đáp ứng yêu cầu của môi trường cụ thể.

Tư vấn theo ứng dụng: 0909 399 174 – thach.phan@ngochuyduong.com

7. Vì sao nên chọn Ngọc Huy Dương?

• Hơn 15 năm kinh nghiệm trong lĩnh vực thiết bị công nghiệp theo thông tin doanh nghiệp.
• Hỗ trợ kiểm tra model và lựa chọn thiết bị dựa trên yêu cầu thực tế.
• Tư vấn phương án kết nối và các thông số cần đối chiếu khi tích hợp PLC.
• Hỗ trợ xác nhận chứng từ, tình trạng hàng và chính sách bảo hành theo đơn hàng.
• Hỗ trợ khách hàng trên toàn quốc, hướng đến hợp tác lâu dài với nhà máy, kỹ sư và đơn vị tích hợp hệ thống.

8. Liên hệ đặt hàng và tư vấn

CÔNG TY TNHH NGỌC HUY DƯƠNG

🌐 Website: www.ngochuyduong.com

📧 Email: thach.phan@ngochuyduong.com

📞 Hotline: 0909 399 174

Khi gửi yêu cầu, vui lòng cung cấp mã sản phẩm, số lượng, loại tín hiệu mong muốn, bộ điều khiển đang sử dụng và điều kiện môi trường để được hỗ trợ lựa chọn phù hợp.

🧩 9. Phiên bản và mã sản phẩm

Model theo datasheet tham chiếu: LI600P0-Q25LM0-ELIU5X3-H1151.

Mã định danh: 100001937.

Để nhận danh sách các model cảm biến đo vị trí tuyến tính TURCK và đối chiếu phiên bản đầu ra, vui lòng liên hệ thach.phan@ngochuyduong.com.

🧩 10. FAQ – Câu hỏi thường gặp

Độ phân giải 16 bit có nghĩa là gì?

Đây là độ phân giải được công bố cho model, thể hiện khả năng phân chia giá trị đo thành các mức tín hiệu. Độ chính xác thực tế còn phụ thuộc sai số cảm biến và toàn bộ hệ thống đo.

Model này có thể dùng với PLC không?

Có thể xem xét kết nối với PLC có ngõ vào analog tương thích 0–10 V hoặc 4–20 mA sau khi kiểm tra sơ đồ chân và thông số tải.

Dải đo 600 mm có bao gồm vùng mù không?

Dải đo danh định là 600 mm; datasheet nêu vùng mù 29 mm ở mỗi đầu. Cần tham khảo bản vẽ và định nghĩa vùng đo của nhà sản xuất khi bố trí hành trình cơ khí.

Cảm biến có phù hợp với môi trường rung động không?

Nhà sản xuất công bố các đặc tính đo và khả năng chống nhiễu nhất định. Khả năng sử dụng trong môi trường rung động cụ thể cần được đánh giá theo điều kiện lắp đặt, giới hạn vận hành và tài liệu kỹ thuật.

Cần cung cấp thông tin gì khi yêu cầu báo giá?

Vui lòng cung cấp mã hàng đầy đủ, số lượng, yêu cầu giao hàng và thông tin hệ thống cần tích hợp để Ngọc Huy Dương hỗ trợ xác nhận sản phẩm.
