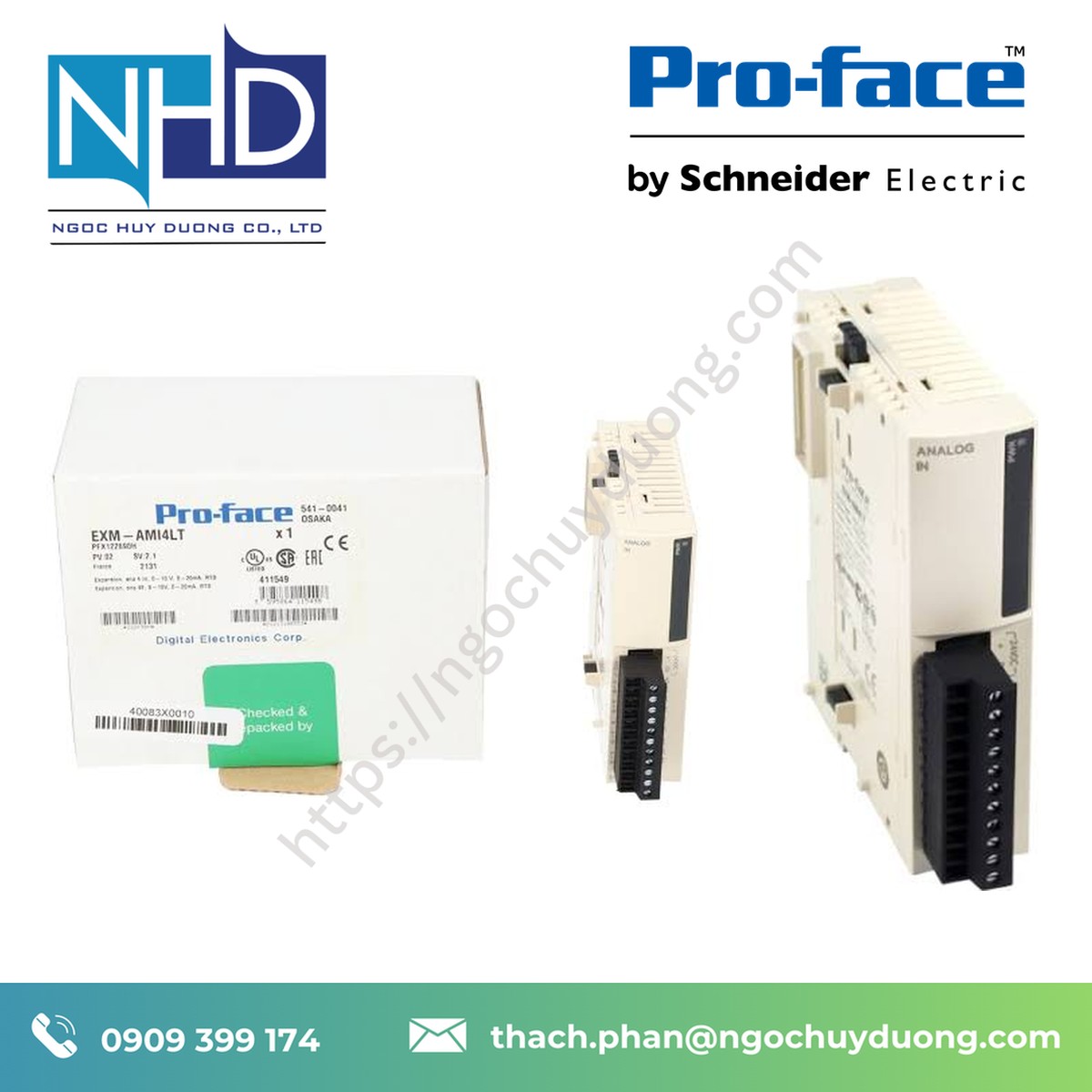

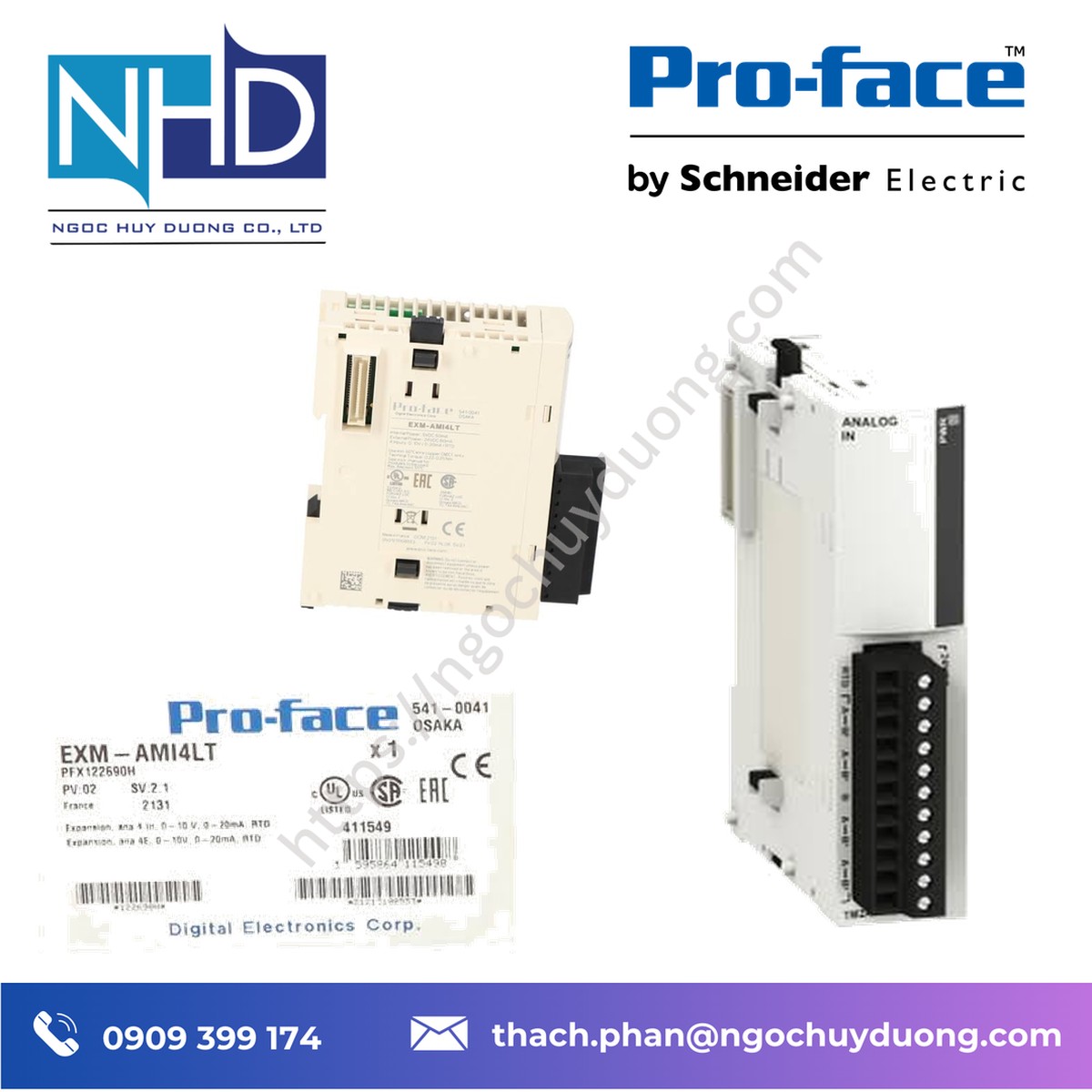

Pro-face EXM-AMI4LT – Module Analog 4 kênh cho hệ thống tự động hóa

Pro-face EXM-AMI4LT là module mở rộng analog được sử dụng để tăng khả năng thu thập dữ liệu của hệ thống điều khiển tương thích. Với 4 kênh đầu vào, sản phẩm hỗ trợ các tín hiệu điện áp 0–10 V, dòng điện 0–20 mA và cảm biến nhiệt độ điện trở Pt100, Pt1000, Ni100, Ni1000.

Đối với nhà máy có nhiều điểm đo, việc bổ sung module analog giúp hệ thống tiếp nhận các giá trị đo liên tục từ cảm biến và bộ truyền tín hiệu. Dữ liệu có thể được đưa vào chương trình ứng dụng để phục vụ giám sát, hiển thị và xử lý theo logic đã thiết kế.

Ngọc Huy Dương hỗ trợ tra cứu model, kiểm tra cấu hình và tư vấn lựa chọn thiết bị công nghiệp theo nhu cầu thực tế.

🌐 www.ngochuyduong.com | ☎️ 0909 399 174 | ✉️ thach.phan@ngochuyduong.com

Tổng quan về module mở rộng analog EXM-AMI4LT

Trong hệ thống tự động hóa, ngõ vào số thường dùng để nhận biết trạng thái hoặc tín hiệu đóng/ngắt, trong khi ngõ vào analog cho phép tiếp nhận giá trị biến thiên như nhiệt độ, áp suất, mức hoặc lưu lượng. Khi thiết bị chủ cần bổ sung các điểm đo loại này, module analog tương thích có thể là lựa chọn phù hợp.

EXM-AMI4LT thuộc dòng module EX của Pro-face. Theo tài liệu chính thức, sản phẩm có 4 kênh đầu vào, hỗ trợ nhiều loại tín hiệu đo và sử dụng độ phân giải số 12 bit. Cấu hình chính xác cần được thiết lập theo loại cảm biến và yêu cầu của chương trình điều khiển.

Pro-face là thương hiệu giải pháp giao diện vận hành và HMI thuộc Schneider Electric. Để lựa chọn đúng module, kỹ sư cần đối chiếu tài liệu của thiết bị chủ thay vì chỉ dựa vào sự tương đồng về chức năng giữa các sản phẩm.

Những ưu điểm kỹ thuật đáng chú ý của EXM-AMI4LT

Đa dạng loại tín hiệu đầu vào

Khả năng tiếp nhận tín hiệu điện áp 0–10 V và dòng điện 0–20 mA giúp module có thể sử dụng cùng nhiều bộ truyền tín hiệu công nghiệp. Với cảm biến nhiệt độ, module hỗ trợ Pt100, Pt1000, Ni100 và Ni1000. Loại tín hiệu cần được chọn chính xác trong cấu hình phần mềm.

Bốn kênh trong một module

Bốn kênh đầu vào giúp tập trung nhiều điểm đo trong cùng một module, thuận tiện cho việc thiết kế hệ thống thu thập dữ liệu. Số lượng kênh thực sự sử dụng phụ thuộc vào loại tín hiệu, sơ đồ đấu nối và yêu cầu vận hành.

Độ phân giải 12 bit

Độ phân giải 12 bit tương ứng 4096 mức số hóa. Đây là thông số thể hiện khả năng biểu diễn giá trị đầu vào dưới dạng số; độ chính xác tổng thể của phép đo còn phụ thuộc vào sai số module, cảm biến, dải đo và điều kiện lắp đặt.

Hỗ trợ xử lý dữ liệu trong chương trình ứng dụng

Dữ liệu analog được chuyển đổi thành giá trị số để chương trình điều khiển xử lý. Tùy cấu hình, người thiết kế có thể quy đổi giá trị theo dải đo, thiết lập giới hạn và xây dựng logic cảnh báo hoặc giám sát theo yêu cầu của quy trình.

Phù hợp với cấu trúc mở rộng I/O

Thiết kế dạng module cho phép mở rộng hệ thống khi thiết bị chủ tương thích. Trước khi lắp đặt, cần xác nhận model thiết bị chủ, khả năng hỗ trợ module, phần mềm cấu hình và quy định về nguồn điện.

📋 Bảng thông số kỹ thuật Pro-face EXM-AMI4LT

Thông số cần được đối chiếu với tài liệu phần cứng đúng phiên bản trước khi triển khai. Không tự suy luận khả năng hỗ trợ các dải tín hiệu ngoài những loại được nhà sản xuất công bố.

Yêu cầu tư vấn kỹ thuật: thach.phan@ngochuyduong.com

• Pro-face CA3-CBLCBT232-01
• Pro-face PFXZCBCBCVR41
• Pro-face CA3-ADPCOM-01
• Pro-face PFXZCBADTM1
• Pro-face CA3-ISO232-01
• Pro-face FP-US00
• Pro-face CA5-USBEXT-01
• Pro-face CA6-USB232-01
• Pro-face PFXZCBCBCVUSR41
• Pro-face PFXZCETWHA1
• Pro-face PFXZCETWW1
• Pro-face PFXZCCEUSG1
• Pro-face PFXZCCEUSS1
• Pro-face PFXZCCEUKB1
• Pro-face ZC9USCBMB1
• Pro-face ZC9USEXMB1
• Pro-face ZC9USCLMB1
• Pro-face PFXZCHBMFBS1
• Pro-face PFXZCHBMFBL1
• Pro-face CA7-ACCNL-01
• Pro-face PFXZCDCNAUX1
• Pro-face PFXZCBSD4GC41
• Pro-face PFXZCBBT1
• Pro-face PFXZCDWG72
• Pro-face PFXZCDWG122
• Pro-face PFXZCHWG154
• Pro-face PFXZCBCNDC1
• Pro-face PFXZCHCNDC3
• Pro-face PFXZCBCLUSA1
• Pro-face PFXZCDSD1GC61
• Pro-face PFXZCHFUFB1
• Pro-face PFXZCDEUPF1
• Pro-face PFXZCHEUJ1
• Pro-face PFXZCHEUCAM1
• Pro-face HTB1C0DM9LP
• Pro-face CA7-HTBCNSET-01
• Pro-face EXM-DDI8DT
• Pro-face EXM-DDI16DT
• Pro-face EXM-DRA8RT
• Pro-face EXM-DRA16RT
• Pro-face EXM-DDO8UT
• Pro-face EXM-DDO16UK
• Pro-face EXM-DDO8TT
• Pro-face EXM-DDO16TK
• Pro-face EXM-DMM8DRT
• Pro-face EXM-DMM24DRF
• Pro-face EXM-AMI2HT
• Pro-face EXM-ALM3LT
• Pro-face EXM-AMM3HT
• Pro-face EXM-AMO1HT
• Pro-face EXM-AMI4LT
• Pro-face EXM-AVO2HT
• Pro-face EXM-AMM6HT
• Pro-face EXM-ARI8LT
• Pro-face CA6-EXMCNHE20P-01
• Pro-face PFXZCHEUFN1
• Pro-face PFXZFNXY32KB
• Pro-face FN-X32TS41
• Pro-face PFXZFNXY16KB
• Pro-face PFXZFNXY16CB
• Pro-face FN-AD02AH41
• Pro-face FN-DA02AH41
• Pro-face FN-CABLE2050-31-MS
• Pro-face FN-CABLE2200-31-MS
• Pro-face PFXZCHCNFN2
• Pro-face GLC-DIOCN03

Lưu ý về lắp đặt và độ ổn định tín hiệu

Chất lượng tín hiệu analog có thể bị ảnh hưởng bởi nhiễu điện từ, cách đi dây, chất lượng đầu nối và điều kiện tiếp địa. Khi triển khai EXM-AMI4LT, nên phân tuyến cáp tín hiệu hợp lý, kiểm tra sơ đồ đấu nối và tuân thủ các hướng dẫn lắp đặt của nhà sản xuất.

Tài liệu phần cứng khuyến nghị sử dụng cáp xoắn đôi có chống nhiễu để cải thiện khả năng chống nhiễu khi phù hợp với ứng dụng. Việc nối lớp chống nhiễu phải được thực hiện theo hướng dẫn kỹ thuật của hệ thống, không áp dụng một sơ đồ chung cho mọi trường hợp.

Trước khi thay module, phải thực hiện quy trình cô lập nguồn và bảo đảm điều kiện làm việc an toàn. Không lắp hoặc tháo module khi hệ thống đang cấp điện nếu tài liệu của thiết bị yêu cầu ngắt nguồn trước thao tác.

🔄 Khả năng tương thích và phương án thay thế

EXM-AMI4LT không phải module analog dùng chung cho mọi dòng HMI. Khả năng sử dụng phụ thuộc vào thiết bị chủ, cấu trúc mở rộng, phần mềm và phiên bản cấu hình được hỗ trợ.

Khi cần thay thế module hiện hữu, nên xác minh các nội dung sau:

• Model và phiên bản của thiết bị chủ.
• Mã module đang sử dụng và sơ đồ kết nối hiện tại.
• Loại cảm biến, dải tín hiệu và số kênh cần đo.
• Cách cấu hình dữ liệu trong chương trình điều khiển.
• Yêu cầu về nguồn, đấu nối và điều kiện vận hành.

Không nên thay trực tiếp bằng một module khác chỉ vì cùng có 4 kênh analog. Cần đối chiếu đặc tính điện, phương thức giao tiếp và hỗ trợ phần mềm để tránh lỗi đo lường hoặc gián đoạn vận hành.

Ứng dụng của Pro-face EXM-AMI4LT trong nhà máy

Giám sát nhiệt độ

Module có thể tiếp nhận tín hiệu từ các cảm biến nhiệt độ điện trở được hỗ trợ, phục vụ giám sát nhiệt độ trong máy móc, thiết bị gia nhiệt hoặc quy trình sản xuất có yêu cầu theo dõi nhiệt độ.

Đo áp suất và lưu lượng

Trong trường hợp bộ truyền áp suất hoặc lưu lượng cung cấp tín hiệu 0–10 V hay 0–20 mA phù hợp, dữ liệu có thể được đưa vào hệ thống để xử lý và hiển thị.

Giám sát mức bồn và bể chứa

Cảm biến mức có ngõ ra analog tương thích có thể được sử dụng để thu thập dữ liệu mức chất lỏng. Việc quy đổi giá trị điện thành đơn vị đo thực tế cần được thiết lập trong chương trình.

Dây chuyền sản xuất tự động

EXM-AMI4LT có thể bổ sung điểm đo cho hệ thống điều khiển tương thích trong dây chuyền sản xuất, thiết bị phụ trợ hoặc hệ thống giám sát thông số công nghệ.

Ứng dụng cụ thể cần được xác minh theo thiết kế hệ thống. Module thu thập dữ liệu không thay thế các thiết bị bảo vệ độc lập hoặc chức năng an toàn bắt buộc của máy móc.

Lý do lựa chọn Ngọc Huy Dương

Ngọc Huy Dương hỗ trợ khách hàng trong quá trình tra cứu và lựa chọn thiết bị công nghiệp, đặc biệt với các sản phẩm cần xác minh kỹ về mã model và khả năng tương thích.

• Hỗ trợ đối chiếu mã sản phẩm và tài liệu kỹ thuật.
• Tư vấn lựa chọn theo yêu cầu tín hiệu và cấu hình hệ thống.
• Hỗ trợ trao đổi thông tin phục vụ bảo trì và thay thế.
• Tiếp nhận yêu cầu kiểm tra tình trạng hàng, chứng từ và thời gian giao hàng theo từng đơn.

Liên hệ báo giá Pro-face EXM-AMI4LT

Để được hỗ trợ lựa chọn module phù hợp, vui lòng cung cấp model thiết bị chủ, mã module cần mua, loại tín hiệu đầu vào và số lượng dự kiến.

CÔNG TY TNHH NGỌC HUY DƯƠNG
🌐 Website: www.ngochuyduong.com
📧 Email: thach.phan@ngochuyduong.com
📞 Hotline: 0909 399 174

Liên hệ tư vấn: 0909 399 174 – Pro-face EXM-AMI4LT.

Thông tin model

Model: EXM-AMI4LT

Khi gửi yêu cầu báo giá, vui lòng giữ nguyên ký hiệu model để hỗ trợ tra cứu chính xác và tránh nhầm lẫn với các module analog khác trong dòng sản phẩm Pro-face.

🧩 FAQ – Câu hỏi thường gặp

1. EXM-AMI4LT có chức năng gì?

Đây là module mở rộng 4 kênh đầu vào analog, hỗ trợ tín hiệu điện áp, dòng điện và một số loại cảm biến nhiệt độ điện trở.

2. Module hỗ trợ tín hiệu 4–20 mA không?

Tài liệu sản phẩm được tham chiếu cho EXM-AMI4LT nêu đầu vào dòng điện 0–20 mA. Cần kiểm tra hướng dẫn cấu hình và dải đo được hỗ trợ trước khi sử dụng tín hiệu 4–20 mA trong ứng dụng cụ thể.

3. EXM-AMI4LT có đo nhiệt độ được không?

Có thể sử dụng với các loại cảm biến Pt100, Pt1000, Ni100 và Ni1000 được hỗ trợ, khi đấu nối và cấu hình đúng hướng dẫn.

4. Module có thể kết nối với thiết bị chủ nào?

Cần tra cứu tài liệu của model thiết bị chủ để xác minh hỗ trợ EXM-AMI4LT. Không nên mặc định module tương thích với mọi màn hình HMI.

5. Làm thế nào để yêu cầu báo giá?

Gửi mã EXM-AMI4LT, model thiết bị chủ, số lượng và yêu cầu giao hàng qua thach.phan@ngochuyduong.com hoặc gọi 0909 399 174.
