Hộp số Giảm Tốc NORD
Công ty TNHH Ngọc Huy Dương tự hào là nhà phân phối chính thức tại Việt Nam của thương hiệu Nord Drivesystems – nhà sản xuất hàng đầu thế giới về động cơ giảm tốc và máy khuấy công nghiệp. Chúng tôi cung cấp các giải pháp truyền động tối ưu, phù hợp cho nhiều ứng dụng như khuấy trộn, bơm, băng tải và hệ thống xử lý nước.
Nord – Giải pháp máy khuấy công nghiệp đáng tin cậy
Nord cung cấp đa dạng các dòng động cơ giảm tốc NORD phù hợp cho ứng dụng máy khuấy, bao gồm:

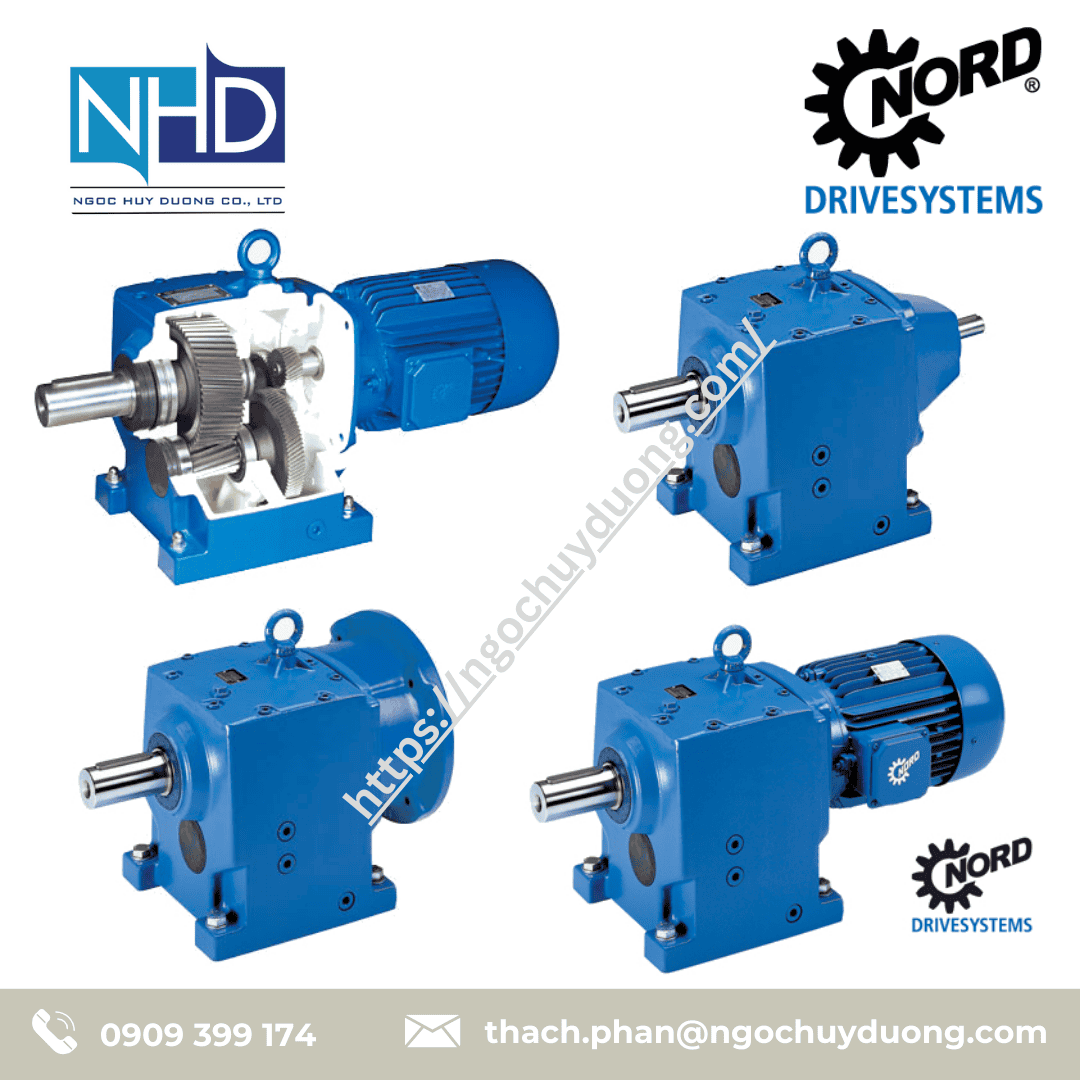

🔹 Dòng R Series – Hộp số trục thẳng NORD (Helical Gear Motors)
Thiết kế trục thẳng, phù hợp cho các ứng dụng yêu cầu mô-men xoắn cao.
Dải công suất: 0.12 – 160 kW
Mô-men xoắn: 10 – 26,000 Nm
Tỷ số truyền: 1.35:1 – 14,340.31:1
Model tiêu biểu:
NORD SK 02 – 80L/4
NORD SK 22 – 90S/4
NORD SK 32 – 132M/4
NORD SK 72 – 180MH/4
NORD SK 103 – 280S/4
Model tiêu biểu:
NORD SK 072.1, NORD SK 172.1, NORD SK 372.1, NORD SK 572.1, NORD SK 672.1, NORD SK 772.1, NORD SK 872.1, NORD SK 972.1
NORD SK 373.1, NORD SK 573.1, NORD SK 673.1, NORD SK 773.1, NORD SK 873.1, NORD SK 973.1
Mô-men xoắn (M₂max): Từ 55 Nm đến 3300 Nm
Kiểu trục: Trục đặc (V), trục rỗng (A), trục đôi (L), trục rỗng có đĩa co (AS)
🔹 Dòng K Series – Hộp số trục vuông góc NORD (Helical-Bevel Gear Motors)
Thiết kế trục vuông góc, tiết kiệm không gian lắp đặt, lý tưởng cho các bể khuấy có diện tích hạn chế.
Dải công suất: 0.12 – 200 kW
Mô-men xoắn: 180 – 50,000 Nm
Tỷ số truyền: 5.36:1 – 178.37:1
Model tiêu biểu:
NORD SK 930072.1 – NORD SK 93772.1
NORD SK 9012.1 – NORD SK 9096.1
NORD SK 9013.1 – NORD SK 9096.1
NORD SK 5407 / 5507, NORD SK 6407 / 6507, NORD SK 7407 / 7507, NORD SK 8407 / 8507
NORD SK 9407 / 9507, NORD SK 10407 / 10507, NORD SK 11407 / 11507
NORD SK 12407 / 12507, NORD SK 13407 / 13507, NORD SK 14407 / 14507, NORD SK 15407 / 15507
Mô-men xoắn (M₂max): Từ 15 kNm đến 250 kNm
Tùy chọn kết hợp 3–4–5–6 tầng giảm tốc (stage) giúp đạt tỷ số truyền lớn và mô-men cực đại.
Nord hỗ trợ các tùy chọn cấu hình kết hợp:
NORD SK 10307 / 9042.1
NORD SK 12307 / 8282
NORD SK 15307 / 10282.1
→ Giúp mở rộng tỷ số truyền từ 125:1 đến 1600:1 và mô-men lên tới 250 kNm

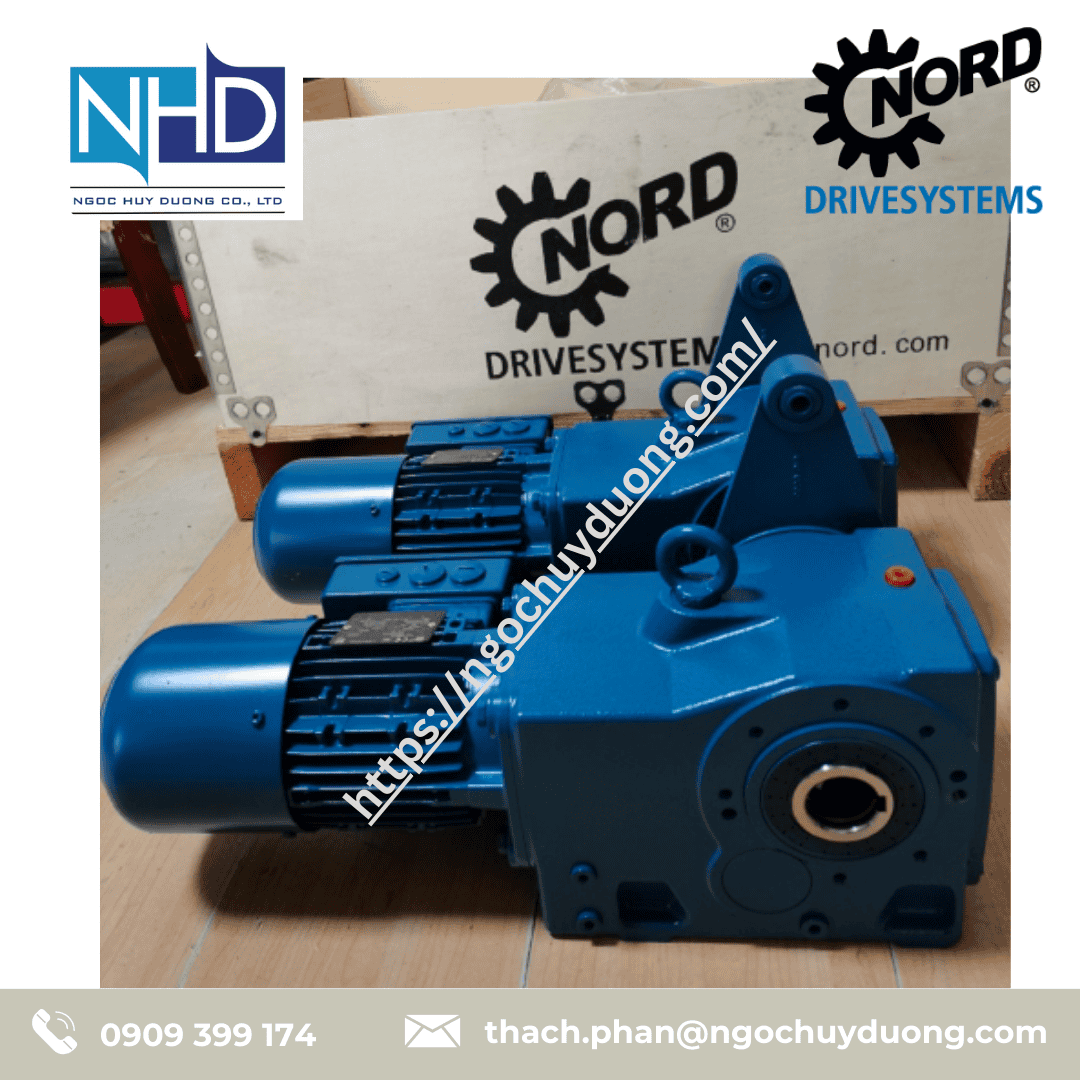

🔹 Dòng SK Series – Hộp số tích hợp motor NORD (Integrated Gear Motors)
Tích hợp motor và hộp giảm tốc trong một khối, giảm thiểu chi phí bảo trì và tăng hiệu suất truyền động.
Dải công suất: 0.12 – 200 kW
Mô-men xoắn: 10 – 26,000 Nm
Model tiêu biểu:
NORD SK 02040.1 – 90 SP/4
NORD SK 02050 – 63 LP/4
NORD SK 100 L/4
NORD SK 80 S/4
Tại Việt Nam, Công ty TNHH Ngọc Huy Dương tự hào là đơn vị cung cấp chính hãng các dòng động cơ giảm tốc NORD – Đức, nổi bật trong đó là model Nord SK 80L/4, chuyên dụng cho các ứng dụng khuấy trộn, truyền động và xử lý nước thải, hóa chất, thực phẩm…
Thông Số Kỹ Thuật Nổi Bật
| Thông số | Giá trị |
|---|---|
| Model | Nord SK 80L/4 |
| Công suất | 0.75 kW (1 HP) |
| Điện áp | 220–240V / 380–420V / 255–280V / 440–480V (3 pha) |
| Tốc độ vòng quay | 1435 vòng/phút |
| Tần số | 50 Hz |
| Dòng điện định mức | 3.6A / 2.1A / 3.4A / 2.0A |
| Cos φ | 0.72 |
| Hiệu suất (η) | 75.9% |
| Chuẩn bảo vệ | IP55 – chống bụi, chống nước |
| Trọng lượng | 10 kg |
| Nhiệt độ môi trường | –20°C đến +45°C |
Động cơ giảm tốc Nord SK 02 – 80L/4
Nord SK 02 – 80L/4 là dòng động cơ giảm tốc trục thẳng (helical inline gearmotor) với thiết kế nhỏ gọn, hiệu suất cao và độ bền vượt trội. Sản phẩm lý tưởng cho các ứng dụng yêu cầu mô-men xoắn lớn và hoạt động liên tục trong môi trường công nghiệp khắc nghiệt.
Thông số kỹ thuật:
Công suất: 1.0 HP
Tốc độ đầu ra: 68 – 559 vòng/phút
Mô-men xoắn: 113 – 937 lb-in
Trọng lượng: 37 lb
Dòng sản phẩm NORD SK ..2.1 và SK ..3.1 là lựa chọn tối ưu cho các hệ thống khuấy trộn nước thải, xử lý sinh học, trộn hóa chất, và sản xuất công nghiệp, với khả năng truyền động mạnh mẽ, chịu tải cao và tuổi thọ vận hành dài lâu.

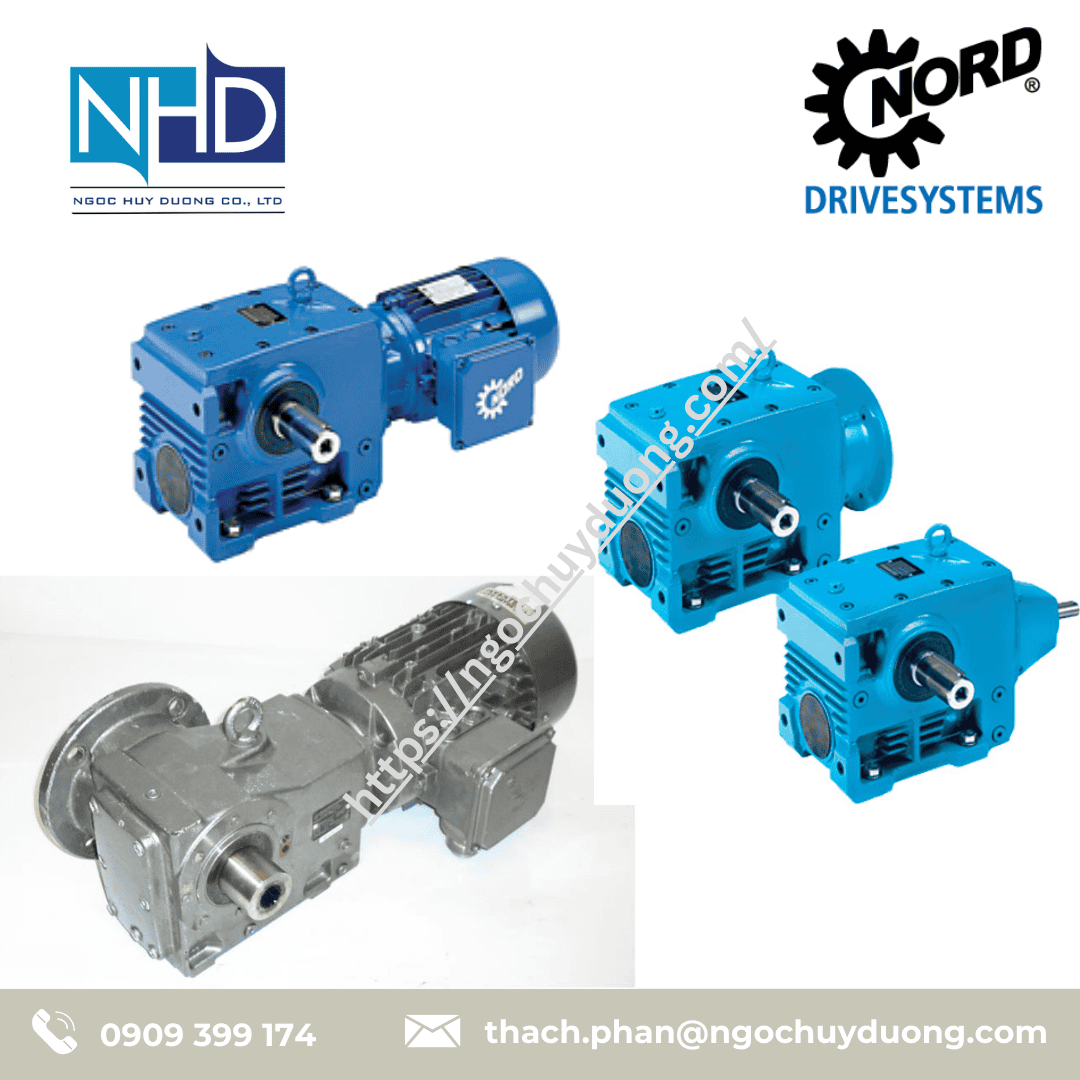

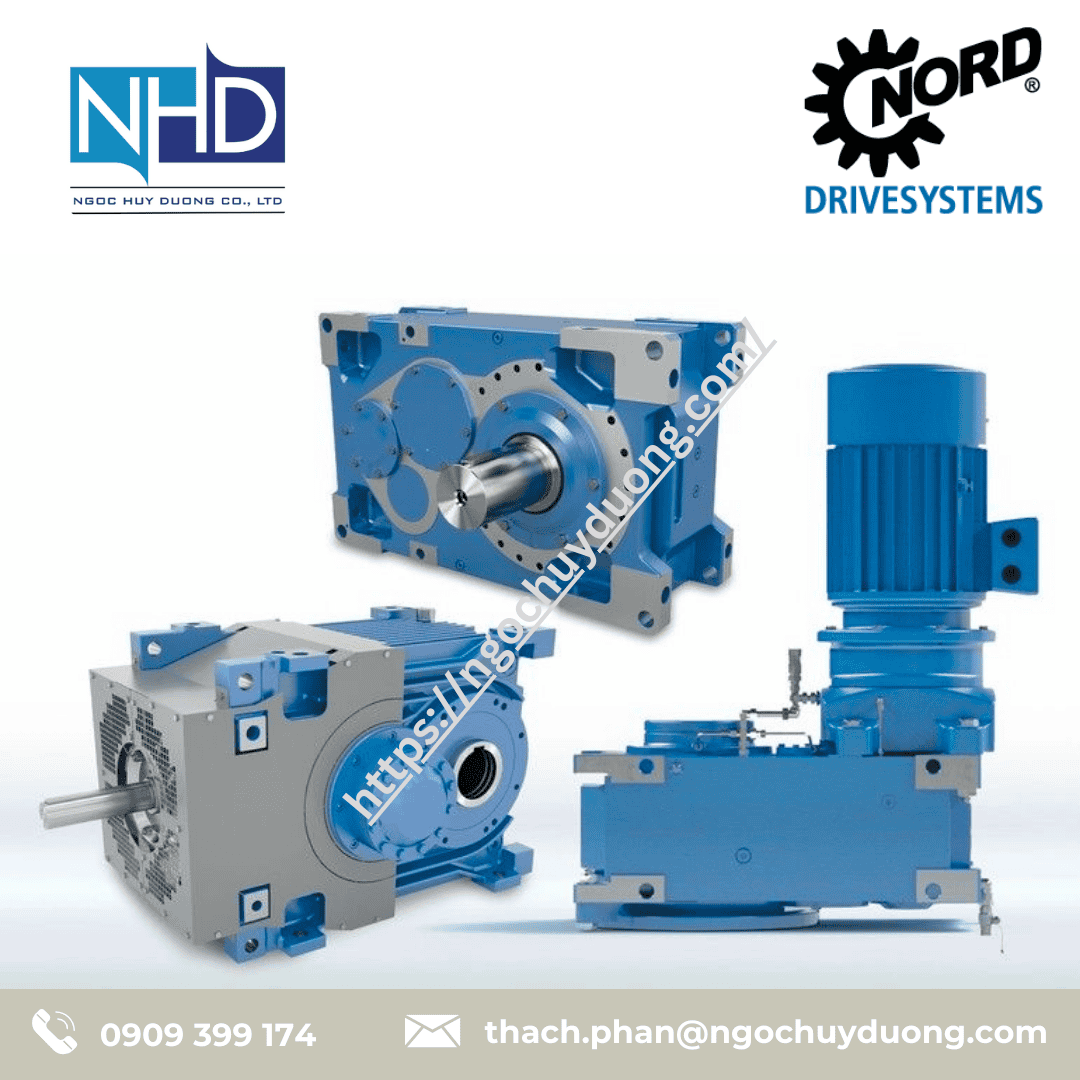

Dòng NORD SK ..2.1 – Hộp số tải trung & cao, thiết kế gọn
| Mã model | Momen max [Nm] | Tải trọng tiêu biểu (M1 → M6) [kW] |
|---|---|---|
| NORD SK 072.1 | 55 | 0.16 – 0.20 |
| NORD SK 372.1 | 200 | 0.45 – 0.65 |
| NORD SK 572.1 | 430 | 0.75 – 1.15 |
| NORD SK 872.1 | 1600 | 2.90 – 4.00 |
| NORD SK 972.1 | 2900 | 4.50 – 7.50 |
Ứng dụng: Máy khuấy nhỏ đến vừa, xử lý nước thải sinh hoạt, bể hiếu khí công suất trung bình.
hộp giảm tốc công nghiệp NORD SK ..07
Dòng NORD SK ..3.1 – Hộp số tải nặng, chịu tải cao
| Mã model | Momen max [Nm] | Tải trọng tiêu biểu (M1 → M6) [kW] |
|---|---|---|
| NORD SK 373.1 | 220 | 0.45 – 0.65 |
| NORD SK 573.1 | 450 | 0.75 – 1.15 |
| NORD SK 773.1 | 870 | 2.30 – 3.10 |
| NORD SK 873.1 | 1700 | 4.20 – 5.90 |
| NORD SK 973.1 | 3300 | 7.50 – 10.50 |
Ứng dụng: Khuấy trộn bể xử lý công nghiệp, biofilter, bể điều hòa và bể hiếu khí dung tích lớn.
Gợi ý ứng dụng theo tải trọng:
| Cấp Tải (M1–M6) | Công suất khuấy đề xuất (kW) | Ứng dụng gợi ý |
|---|---|---|
| M1 – M2 | 0.16 – 1.9 kW | Khuấy nhẹ – hồ sinh học, bể chứa nhỏ |
| M3 – M4 | 1.5 – 3.2 kW | Trộn trung bình – ao nuôi, xử lý RAS |
| M5 – M6 | 2.5 – 7.5 kW | Khuấy mạnh – công nghiệp, hóa chất, bio |
Ưu Điểm Vượt Trội Của Nord SK 80L/4
Hoạt động ổn định và bền bỉ trong môi trường khắc nghiệt: bụi, ẩm, hóa chất
Hiệu suất cao – tiết kiệm điện năng, lý tưởng cho hoạt động liên tục 24/7
Cánh khuấy trục đứng/trục ngang dễ lắp ghép với hộp số hoặc khung giá
Thiết kế theo tiêu chuẩn châu Âu, đáp ứng yêu cầu vận hành an toàn và chuẩn IP55
Động cơ tương thích đa điện áp, phù hợp cho dây chuyền tự động, bể khuấy, trạm xử lý nước thải, pha trộn hóa chất, dược phẩm, thực phẩm
Hộp giảm tốc công nghiệp NORD SK ..07

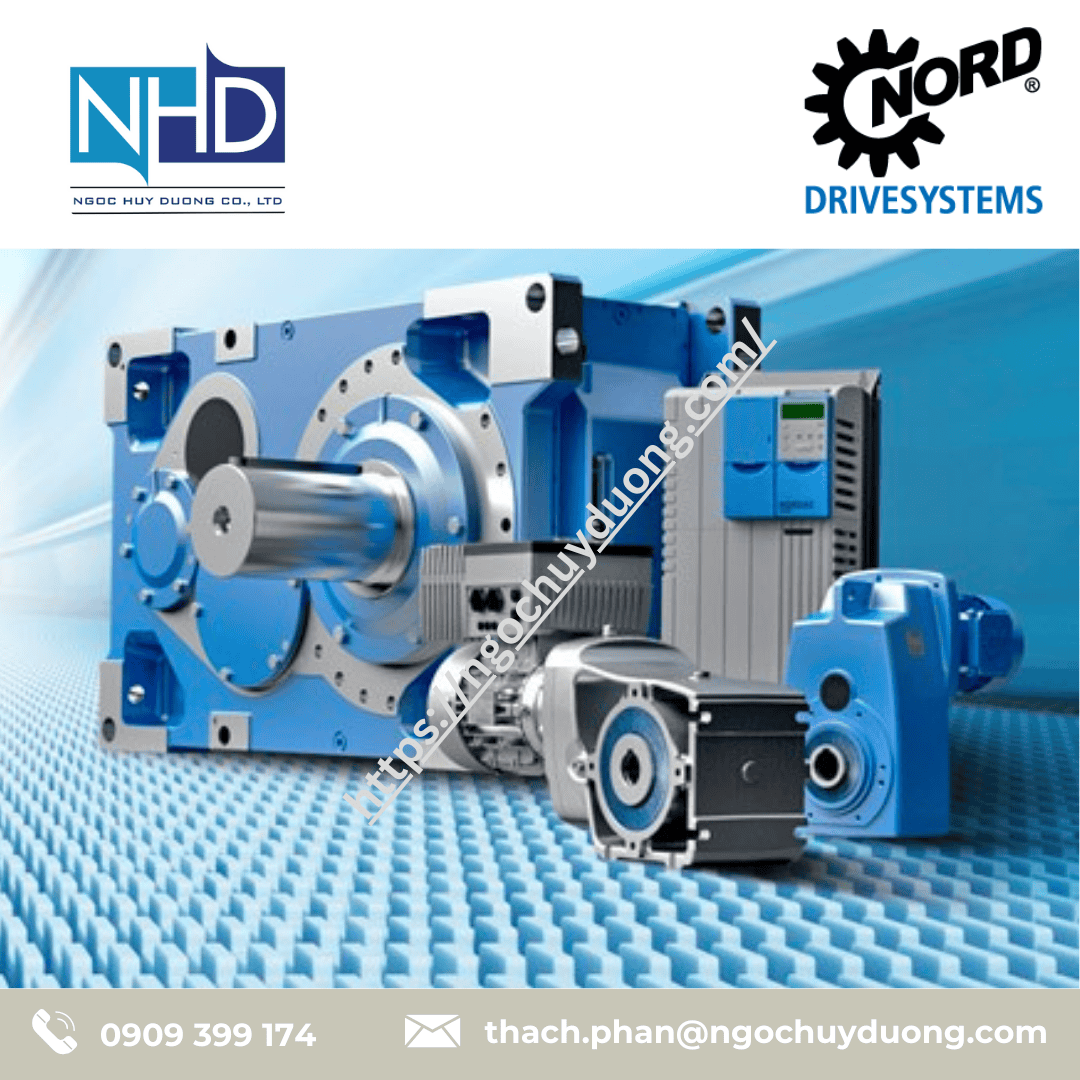

1. Dòng Parallel Gear Units – Trục song song
| Model | Momen xoắn cực đại (kNm) |
|---|---|
| NORD SK 5207 | 15 |
| NORD SK 6207 | 20 |
| NORD SK 7207 | 25 |
| NORD SK 8207 | 30 |
| NORD SK 9207 | 40 |
| NORD SK 10207 | 50 |
| NORD SK 11207 | 75 |
| NORD SK 12207 | 110 |
| NORD SK 13207 | 150 |
| NORD SK 14207 | 190 |
| NORD SK 15207 | 250 |
2. Dòng Helical-Bevel Gear Units – Trục vuông góc
| Model | Momen xoắn cực đại (kNm) |
|---|---|
| NORD SK 5407 | 15 |
| NORD SK 6407 | 20 |
| NORD SK 7407 | 25 |
| NORD SK 8407 | 30 |
| NORD SK 9407 | 40 |
| NORD SK 10407 | 50 |
| NORD SK 11407 | 75 |
| NORD SK 12407 | 110 |
| NORD SK 13407 | 150 |
| NORD SK 14407 | 190 |
| NORD SK 15407 | 250 |
3. Dòng Helical-Bevel 4 cấp – Truyền mô-men cực lớn
| Model | Momen xoắn cực đại (kNm) |
|---|---|
| NORD SK 5507 | 15 |
| NORD SK 6507 | 20 |
| NORD SK 7507 | 25 |
| NORD SK 8507 | 30 |
| NORD SK 9507 | 40 |
| NORD SK 10507 | 50 |
| NORD SK 11507 | 75 |
| NORD SK 12507 | 110 |
| NORD SK 13507 | 150 |
| NORD SK 14507 | 190 |
| NORD SK 15507 | 250 |
Tùy chọn trục & cấu hình lắp đặt
Trục đặc (V) – ví dụ: NORD SK 5207 V
Trục đôi (L) – ví dụ: NORD SK 5207 L
Trục rỗng (A) – ví dụ: NORD SK 5207 A
Trục rỗng + shrink disc (AS) – ví dụ: NORD SK 5207 AS
Trọng lượng dao động từ 360 kg đến trên 4900 kg tùy theo model và cấu hình.
Liên hệ với chúng tôi – Hộp số Giảm Tốc NORD
Công ty TNHH Ngọc Huy Dương cam kết cung cấp sản phẩm chính hãng, dịch vụ tư vấn kỹ thuật chuyên sâu và hỗ trợ hậu mãi tận tâm. Chúng tôi luôn sẵn sàng đồng hành cùng quý khách hàng trong việc lựa chọn giải pháp truyền động phù hợp nhất.
Thông tin liên hệ: Hotline: 0909 399 174
